MANUAL DE USUARIO SR8825 NAVIBOT SAMSUNG

AUTRES SYMBOLES UTILISÉS

REMARQUE <Affichage de la charge> Aspiradora robot Manual del usuario Este manual está impreso en papel 100% reciclado. ✻ Antes de poner en marcha la unidad, lea atentamente las instrucciones. ✻ Sólo para uso en interiores. Español imagine the possibilities Gracias por adquirir un producto Samsung. Para recibir un servicio más completo, registre su producto en www.samsung.com/register DJ68-00620H(0.0).indb 1 2011.8.30 11:14:46 AM Información de seguridad

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA ADVERTENCIA

• Antes de poner el aparato en funcionamiento, lea este manual en su totalidad y consérvelo para futuras consultas.
• Ya que las siguientes instrucciones de funcionamiento se aplican a varios modelos, las características de su aspiradora pueden variar ligeramente de las descritas en este manual. SÍMBOLOS DE PRECAUCIÓN/ADVERTENCIA UTILIZADOS Indica que hay un peligro de muerte o lesiones graves. ADVERTENCIA PRECAUCIÓN Indica que hay un riesgo de lesiones personales o daño material.

OTROS SÍMBOLOS UTILIZADOS

NOTA Explicación de términos para ayudar a los usuarios a comprender cómo utilizar este producto adecuadamente. 2_ Información de seguridad Información de seguridad

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar un electrodoméstico deben tomarse unas precauciones básicas, incluidas las siguientes: LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADORA ROBOT. Cuando no utilice la aspiradora desenchúfela de la toma así como antes de realizar cualquier mantenimiento. ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesiones: GENERAL

Utilice la aspiradora sólo como se explica en este manual. No utilice la aspiradora robot ni el cargador si están dañados. Si la aspiradora no funciona correctamente, ha sufrido alguna caída, se ha dañado, se ha dejado en el exterior, se ha mojado, debe devolverla a un centro de atención al cliente. No manipule el cargador ni la aspiradora robot con las manos húmedas. Utilícela sólo en superficies de interior que estén secas. Este electrodoméstico no está pensado para que lo usen personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato. No deje que los niños jueguen con el electrodoméstico.

CARGADOR DE LA BATERÍA

No modifique el enchufe polarizado para que se adapte a otro no polarizado o a un cable alargador. No lo utilice en exteriores o sobre superficies húmedas. Desenchufe el cargador cuando no lo utilice y antes de las operaciones de mantenimiento. Utilice sólo el cargador suministrado por el fabricante. No lo utilice con un cable o un enchufe dañados. Para trasladarlo no tire del cable, no utilice éste como una asa, no atrape el cable con la tapa ni mueva el cable alrededor de bordes o esquinas cortantes. Mantenga el cable apartado de las superficies calientes. No utilice cables alargadores ni enchufes con una capacidad de carga de corriente inadecuada. No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable. No rompa ni arroje al fuego las pilas ya que una temperatura elevada las puede hacer explotar. No intente abrir el cargador. La reparación debe efectuarse sólo en un centro de servicio cualificado. No exponga el cargador a temperaturas altas ni a ningún tipo de humedad. Información de seguridad _3 Información de seguridad ASPIRADORA ROBOT

No aspire objetos duros o afilados como cristales, clavos, tornillos, monedas, etc. No utilice la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos ni otros objetos en la cámara del ventilador ya que la unidad se pueden poner en marcha accidentalmente. No ponga ningún objeto en las aberturas. No utilice la aspiradora si alguna abertura está bloqueada, mantenga las aberturas libres de polvo, hilachas, pelos y cualquier otra cosa que pueda reducir el caudal de aire. No aspire materiales tóxicos (como lejía con cloro, amoniaco, limpiadores en seco, etc.) No aspire cualquier cosa que pueda arder o provocar humo, como cigarrillos, fósforos o cenizas calientes. No aspire líquidos inflamables o combustibles, como gasolina, ni utilice la aspiradora en zonas donde éstos puedan estar presentes. No utilice la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de pinturas a base de aceite, disolventes, productos antipolilla, polvo inflamable u otros vapores explosivos o tóxicos. Se pueden producir fugas en las celdas de las pilas en condiciones extremas de uso o de temperatura. Si el líquido entra en contacto con la piel, lávela rápidamente con agua. Si el líquido entra en contacto con los ojos, enjuáguelos inmediatamente con agua limpia durante al menos 10 minutos. Solicite atención médica. 4_ Información de seguridad Acerca de la alimentación eléctrica Antes de utilizar Durante la utilización Limpieza y mantenimiento Características del producto

Componentes Nombre de cada componente

Instalación de la aspiradora robot Orden de instalación Apagado y encendido Instalación del cargador Carga Acerca de la batería Inicio/parada de la limpieza Recarga Limpieza automática Limpieza concentrada Limpieza máxima Limpieza lateral Limpieza programada

Limpieza de la aspiradora robot Debe recordar los métodos de mantenimiento y limpieza Limpieza de la ventana del sensor y la cámara Limpieza del contenedor del polvo y el filtro Limpieza del cepillo motorizado Limpieza del cepillo giratorio lateral para la limpieza de bordes Limpieza de la rueda motriz

INFORMACIÓN DE SEGURIDAD

MONTAJE DE LA ASPIRADORA

MANTENIMIENTO DE LAS

HERRAMIENTAS Y DEL FILTRO

SOLUCIÓN DE PROBLEMAS

ESPECIFICACIONES DEL PRODUCTO

Lista de comprobación antes de llamar al centro de atención al cliente Solución de problemas según los códigos de error

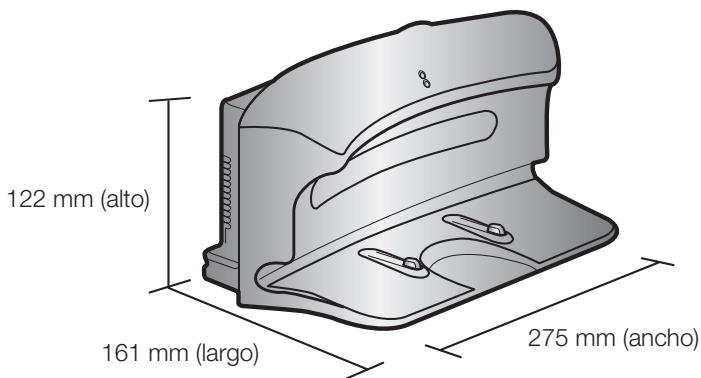

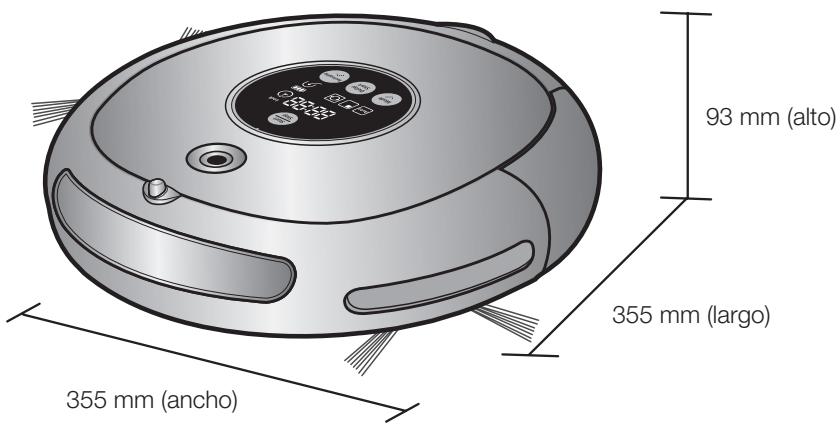

Especificaciones del producto

Índice _5 Información de seguridad ACERCA DE LA ALIMENTACIÓN ELÉCTRICA ADVERTENCIA No doble excesivamente el cable de alimentación ni coloque sobre él objetos pesados que puedan romperlo. - Se puede producir una descarga eléctrica o un incendio. ADVERTENCIA Elimine cualquier resto de polvo o de agua del enchufe. - De no hacerlo se podría producir un mal funcionamiento o una descarga eléctrica. ADVERTENCIA No saque el enchufe tirando del cable de alimentación ni lo toque con las manos mojadas. - Se puede producir una descarga eléctrica o un incendio. ADVERTENCIA No utilice enchufes múltiples en una sola toma. (No deje el cable expuesto sobre el suelo.) - Se puede producir una descarga eléctrica o un incendio. ADVERTENCIA No utilice enchufes o cables dañados, ni tomas de pared sueltas. - Se puede producir una descarga eléctrica o un incendio. 6_ Información de seguridad Información de seguridad

ANTES DE UTILIZAR

PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN

01 INFORMACIÓN DE SEGURIDAD

PRECAUCIÓN Antes de activar la aspiradora robot, compruebe que el contenedor del polvo esté montado. - Si el contenedor del polvo no está montado, la aspiradora no funcionará. No utilice nunca la aspiradora en lugares donde haya materiales combustibles como: - Lugares con velas o lámparas de escritorio en el suelo. - Lugares con fuegos sin vigilancia (llamas o ascuas). - Lugares donde haya gasolina, alcohol destilado, disolventes, ceniceros con cigarrillos encendidos, etc. La aspiradora robot sólo es para uso doméstico. No la utilice en los siguientes lugares. - Buhardillas, sótanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a condiciones de humedad, como cuartos de baño o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueden producir daños graves (funcionamiento anormal o roturas) cuando se utiliza en estos lugares. Abra todas las puertas cuando limpie las habitaciones. - Si una puerta está cerrada, la aspiradora no podrá entrar en esta habitación. - Sin embargo, debe cerrar la puerta principal, la de la terraza, la del cuarto de baño, y la de cualquier otra habitación desde donde la aspiradora pueda caer a un piso inferior. Para limpiar alfombras con grandes borlas, pliegue éstas debajo de la alfombra. - Las borlas pueden dañar la alfombra y la aspiradora, ya que pueden quedar atrapadas por la rueda motriz o el cepillo motorizado. Información de seguridad _7 Información de seguridad

ANTES DE UTILIZAR

PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN PRECAUCIÓN Retire previamente los objetos pequeños o frágiles de la zona que vaya a limpiar. - Antes de limpiar retire cualquier objeto. - Retire objetos frágiles como cerámica, cristal, jarrones, etc. - La aspiradora robot no reconoce monedas, anillos ni otros objetos valiosos como joyas. Antes de aspirar retire los objetos diseminados por el suelo. - La aspiradora robot está diseñada para detectar obstáculos a 5 cm de distancia. - Las toallas de baño, las alfombrillas de cuartos de baño, entradas y de otras habitaciones, los cables de alimentación, los manteles o los cinturones se pueden enrollar en la rueda motriz o el cepillo motorizado. Esto puede hacer que los objetos se caigan de la mesa. Haga saber a los miembros de la familia (u otros residentes) que deben tener cuidado al efectuar la limpieza o cuando utilicen el modo de limpieza programada. - Si se hace funcionar la aspiradora robot cuando hay niños, estos pueden tropezar con ella y caerse. Procure que los niños no pisen la aspiradora ni se sienten sobre ella. - Los niños se pueden caer y lesionarse o el producto se puede dañar seriamente. Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot. - La aspiradora robot puede atraer su atención. - Si la rueda motriz o el cepillo motorizado atrapa los dedos, los pies, la ropa o el pelo se pueden producir lesiones. - Si un niño o una mascota se encuentran en el camino de la aspiradora, ésta los puede identificar como un obstáculo y no efectuar la limpieza de dicha zona. - Cuando se desactiva el conmutador de encendido, se corta el suministro de alimentación y se desactivan todas las funciones. Cuando instale la estación de carga, no deje el cable de alimentación expuesto en el suelo. - Cuando la aspiradora robot se recarga automáticamente o pasa junto a la estación de carga, puede arrastrar el cable de alimentación alrededor de ella. Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente. - La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de carga está desenchufado, no podrá cargar la batería automáticamente. 8_ Información de seguridad Información de seguridad

ANTES DE UTILIZAR

PRECAUCIÓN ADVERTENCIA ADVERTENCIA ADVERTENCIA ADVERTENCIA ADVERTENCIA

01 INFORMACIÓN DE SEGURIDAD

PRECAUCIÓN Instale el cargador en un lugar fácilmente accesible para la aspiradora robot. - Si el cargador está instalado en un rincón, se pueden provocar movimientos innecesarios y se puede perturbar el proceso de recarga automática. Los objetos colocados delante del cargador impedirán que la aspiradora robot se recargue automáticamente. - Deje el área libre de objetos. No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente. No cortocircuite las clavijas de carga con objetos metálicos, como varillas, destornilladores, etc. - Se podría dañar seriamente el cargador. Asegúrese de que no haya ningún resto de líquidos en la estación de carga. - De no hacerlo se podría producir un incendio o una descarga eléctrica. Asegúrese de que la aspiradora robot no aspire ni se desplace sobre líquidos como agua, aceite o suciedades de las mascotas. - Se podría dañar seriamente el producto. - Las ruedas pueden esparcir los líquidos y extender la suciedad. No utilice el cargador con otros propósitos. - Podría dañar seriamente el cargador o causar un incendio. Información de seguridad _9 Información de seguridad

DURANTE LA UTILIZACIÓN

PRECAUCIÓN No se puede utilizar esta aspiradora robot en alfombras gruesas. - La aspiradora robot puede presentar problemas de funcionamiento. - Se pueden dañar las alfombras. PRECAUCIÓN No utilice la aspiradora robot sobre una mesa o lugares elevados. - Se podría dañar en caso de caída accidental. PRECAUCIÓN PRECAUCIÓN Durante el funcionamiento la aspiradora robot puede chocar con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc. - Para conseguir un rendimiento más limpio y rápido, coloque las sillas sobre una mesa. No coloque ningún objeto encima de la aspiradora robot. - Podría causar un mal funcionamiento. PRECAUCIÓN Durante la limpieza quite inmediatamente los papeles grandes o bolsas de plástico que pueda haber en la aspiradora. - Si utiliza la aspiradora largo tiempo con un puerto de entrada obstruido se puede dañar seriamente el producto. ADVERTENCIA Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediatamente el conmutador de encendido y llame al centro de atención al cliente. NOTA La aspiradora robot no puede continuar funcionando si queda atrapada en la entrada o en el umbral de la terraza. - La aspiradora robot detendrá su funcionamiento por razones de seguridad si durante 5 minutos no se puede mover. - Para reanudar el funcionamiento, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde puede continuar funcionando. 10_ Información de seguridad Información de seguridad

DURANTE LA UTILIZACIÓN

La aspiradora robot no puede limpiar completamente los lugares a los que no puede acceder, como los rincones y los espacios entre los sofás y las paredes. - Debe limpiar estas áreas de vez en cuando. NOTA Después de la limpieza pueden quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar. - En tales casos, estas acumulaciones de polvo se han de eliminar con otro útil de limpieza.

LIMPIEZA Y MANTENIMIENTO

PRECAUCIÓN Para limpiar el producto, no rocíe el exterior directamente con agua ni utilice materiales volátiles como benceno, disolventes o alcohol. - Se podría dañar seriamente el producto. PRECAUCIÓN No presione con fuerza el paragolpes de la aspiradora robot. - Si se daña el sensor del paragolpes, la aspiradora robot puede chocar con las paredes o los muebles. PRECAUCIÓN Nadie que no sea un técnico de servicio cualificado debe montar o desmontar la unidad. - Se podría dañar el producto. ADVERTENCIA Elimine regularmente cualquier sustancia extraña que se acumule en los sensores de obstáculos o de desnivel. - La suciedad acumulada en los sensores puede hacer que éstos no funcionen correctamente.

01 INFORMACIÓN DE SEGURIDAD

NOTA Sensor de obstáculos Información de seguridad _11 Información de seguridad

LIMPIEZA Y MANTENIMIENTO

ADVERTENCIA ADVERTENCIA ADVERTENCIA ADVERTENCIA Para eliminar las sustancias extrañas utilice siempre el cepillo de limpieza después de desactivar el conmutador de encendido. - De no hacerlo, la unidad podría activarse repentinamente y provocar lesiones personales o dañar el producto. Cepillo lateral de limpieza de bordes Cepillo motorizado Si el cable de alimentación está dañado debe sustituirlo un técnico cualificado del servicio de atención al cliente. - De no hacerlo se podría producir un incendio o una descarga eléctrica. Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad. Póngase en contacto con el centro de atención al cliente de Samsung Electronics para sustituir la batería. - Si no se utilizan las baterías originales se puede dañar el producto. 12_ Información de seguridad Características del producto

• ¿Qué es el reconocimiento de la forma del techo (Visionary mappingTM)? Esta función reconoce la forma del techo mediante una cámara colocada en la parte superior del aparato para identificar el área que se debe limpiar y determina el mejor modo de pasar por cada sección de la superficie y de limpiar ésta.

LIMPIEZA ESPECIAL DE CADA RINCÓN

Dado que la aspiradora robot limpia el suelo de modo secuencial ( ) gracias a un mapa establecido por la función de reconocimiento del techo, puede limpiar cada rincón de la habitación.

VARIOS MODOS DE LIMPIEZA

Se proporcionan varios modos de limpieza para satisfacer cada necesidad. Alrededor de 1.5m

1. Modo automático

Limpia la habitación automáticamente.

2. Modo concentrado

Limpia intensivamente una zona determinada. Se puede utilizar para eliminar restos de pan o galletas.

3. Modo máximo

Funciona hasta que la batería casi se ha agotado.

4. Modo lateral

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también ayuda a reducirlo. Limpia los rincones acercándose lo más posible a ellos.

5. Modo de limpieza programada

La aspiradora se pone en funcionamiento a la hora especificada. Características del producto _13 Características del producto

RECARGA AUTOMÁTICA

Cuando la batería está baja, la aspiradora robot se guía automaticamente hasta el cargador para efectuar la recarga automática. CEPILLO GIRATORIO LATERAL DE LIMPIEZA DE BORDES El cepillo giratorio lateral de limpieza de bordes limpia el polvo de los bordes.

CRUCE DE UMBRALES

Alrededor de 1.5 cm Escalón Tipo vertical El innovador sistema de propulsión de la aspiradora robot permite cruzar los umbrales de 1.5 cm de altura y así limpiar todas las habitaciones. Es posible que el aspirador robot no sea capaz de cruzar los desniveles de 1.5 cm de alto dependiendo de sus formas. ANTICHOQUES La aspiradora robot detecta y evita los obstáculos en dos fases. Primero, los 7 sensores de obstáculos detectan los obstáculos en la fase 1 y si la aspiradora no puede evitar el choque, los 2 sensores paragolpes amortiguan el impacto.

DISPOSITIVO DE SEGURIDAD

Cuando la aspiradora robot se levanta del suelo durante la limpieza, un sensor de detección detiene automáticamente las ruedas motrices, el cepillo motorizado, el motor de succión y el cepillo giratorio lateral. 14_ Características del producto Montaje de la aspiradora COMPONENTES

02 MONTAJE DE LA ASPIRADORA

Cuerpo principal Cargador (estación) Otros componentes Manual del usuario Cepillo de limpieza Montaje de la aspiradora _15 Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

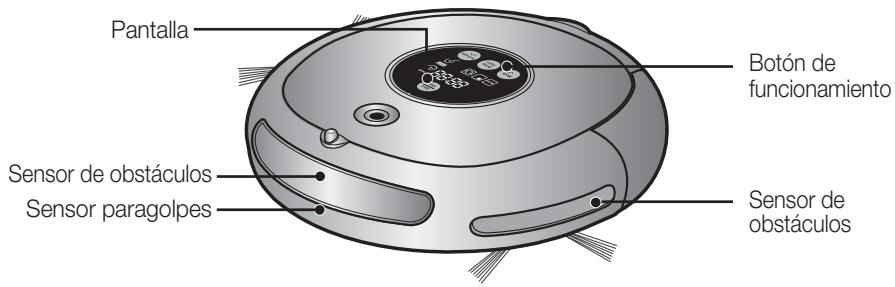

[ Unidad principal ] Pantalla Botón de funcionamiento Sensor de obstáculos Sensor paragolpes Sensor de obstáculos Frontal Botón de extracción del contenedor del polvo Contenedor del polvo Lateral Tapa de las pilas Cepillo motorizado Tapa del cepillo motorizado Conmutador de encendido Clavija de carga Rodillo Rueda motriz Parte inferior 16_ Montaje de la aspiradora Montaje de la aspiradora

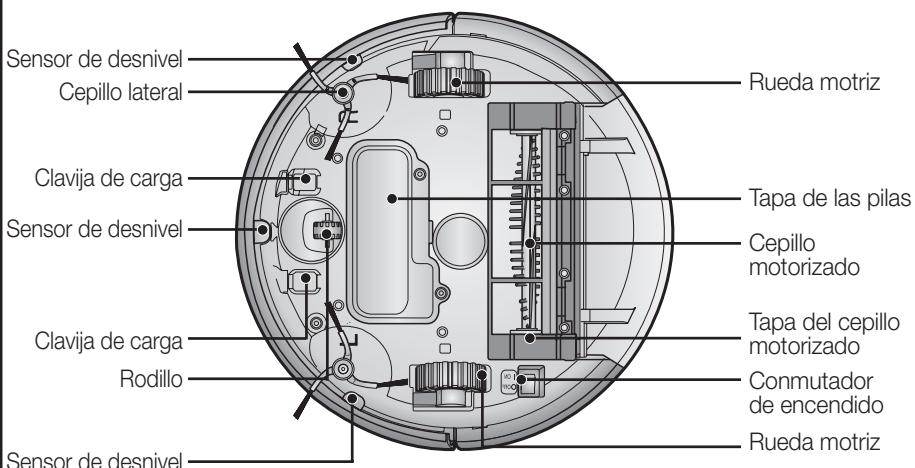

NOMBRE DE CADA COMPONENTE

02 MONTAJE DE LA ASPIRADORA

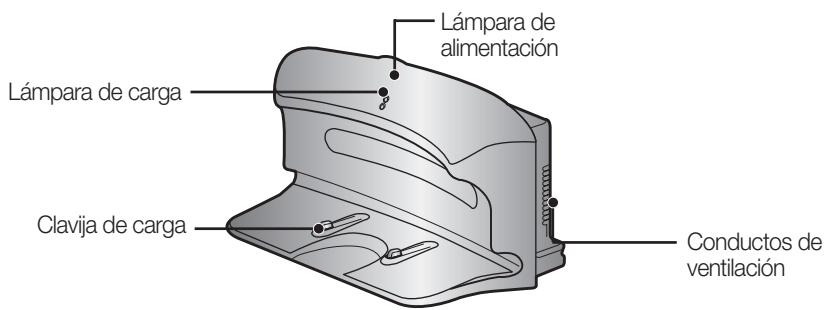

[ Cargador (estación) ] Lámpara de alimentación Lámpara de carga Conductos de ventilación Montaje de la aspiradora _17 Montaje de la aspiradora

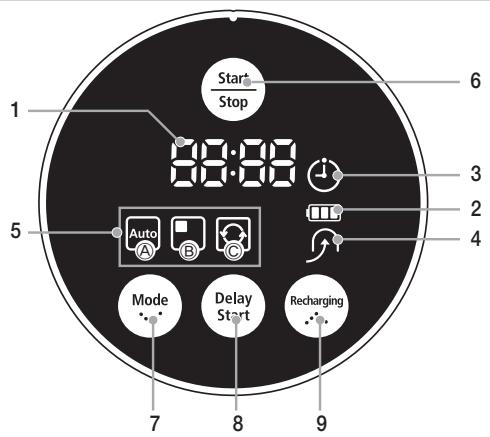

NOMBRE DE CADA COMPONENTE

1. Pantalla de números

- Muestra el temporizador, el estado de progreso y los códigos de error mediante números, letras y gráficos.

2. Indicador del nivel de la batería

- Cargando: Muestra el progreso de la carga en 3 pasos. - En uso: Muestra el nivel de la carga de la batería. El nivel de la carga de la batería se va reduciendo en cada nivel desde FULL durante el funcionamiento. (Cuando la batería se ha descargado completamente, un nivel parpadea mostrando "LO")

3. Limpieza programada

- Cuando se programa la limpieza, se ilumina el icono de la limpieza programada.

4. Recarga

- Este icono se enciende cuando la aspiradora robot regresa a la estación de carga para cargar la batería.

5. Pantalla del modo de limpieza

- Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente. (a) Modo automático: Este icono se enciende cuando se selecciona el modo de limpieza automática. (b) Modo concentrado: Este icono se enciende cuando se selecciona el modo de limpieza concentrada. (c) Modo máximo: Este icono se enciende cuando se selecciona el modo de limpieza Máximo. (d) Modo lateral: " " se ilumina cuando se selecciona el modo de limpieza lateral. BOTONES

6. Inicio/Parada

- Pulsar para iniciar/detener la limpieza.

7. Modo de limpieza

- Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón ( para iniciar la limpieza.

8. Inicio retardado

- Pulsar para programar una limpieza. Se puede retardar la limpieza hasta 23 horas.

9. Recarga

- Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de carga para cargar la batería. 18_ Montaje de la aspiradora Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

ORDEN DE INSTALACIÓN

APAGADO Y ENCENDIDO

1. Apagado y encendido

Para utilizar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

2. Instalación del cargador

Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la batería está descargada cuando se adquiere el producto, se ha de cargar ésta completamente antes de utilizarlo.

3. Carga de la batería

Antes de utilizar la aspiradora robot se debe cargar completamente la batería. Para utilizar la aspiradora robot, primero se debe activar el conmutador de encendido. Si se apaga el conmutador de encendido, todas las configuraciones se restablecen.

1. Dé la vuelta a la unidad principal y active el

conmutador de encendido. - Si los iconos no se encienden, quiere decir que la batería está descargada. En tal caso, conecte la aspiradora robot en la estación de carga después de activar el conmutador de encendido. - Tenga en cuenta que si desactiva el conmutador de encendido se restablecerán todas las configuraciones. - Si no se pulsa ningún botón durante unos 10 minutos con el aspirador encendido, la alimentación se apaga automáticamente con el fin de ahorrar energía. En tal caso, para volver a utilizar el aspirador robot, pulse el botón "Power" o "Start/Stop". PRECAUCIÓN Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará aunque esté conectada en la estación de carga. Funcionamiento de la aspiradora _19 Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

INSTALACIÓN DEL CARGADOR

Lámpara de alimentación Lámpara de carga

1. Instale el cargador en una superficie plana.

2. No debe haber obstáculos a menos de 0,5 m a

izquierda y derecha ni a 1 m frontalmente.

3. Instale el cargador en un lugar donde la aspiradora

robot pueda acceder fácilmente.

4. Disponga el cable de alimentación ordenadamente

5. Si el suelo es de madera, instale el cargador en la

misma dirección que las vetas de la madera. NOTA Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente. - Si el cargador no recibe alimentación, la aspiradora robot no podrá encontrar el cargador por lo que no se podrá cargar automáticamente. - Si la aspiradora robot está separada del cargador, la batería se descargará automáticamente. 20_ Funcionamiento de la aspiradora Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

CARGA Lámpara de alimentación Lámpara de carga Active el conmutador de encendido de la parte inferior del producto. Lámpara de

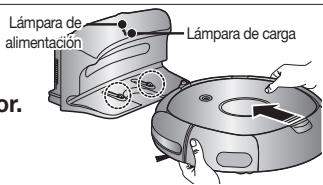

1. Tras alinear las clavijas de carga de la unidad

alimentación principal con la clavija de carga de la estación de carga, pulse la unidad principal hasta que oiga un sonido de "recargando alimentación" en el cargador. - La lámpara de carga se ilumina en color verde.

2. Compruebe el estado de la carga de la aspiradora

robot. - Cuando se inicia la carga, el indicador de nivel de la batería y “ ” se muestran secuencialmente en la pantalla. - Cuando se completa la carga, el indicador de nivel de la batería y “FULL” se muestran secuencialmente en la pantalla. Parpadeo ■

Parpadeo NOTA Cuando el indicador del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automáticamente se carga ella misma en el cargador. Lámpara de carga Carga Cuando se adquiere el producto, la batería está totalmente descargada, por lo que la aspiradora se debe cargar manualmente. Carga completada <Pantalla de carga> Carga completa Cargando Se requiere carga Cuando el nivel de la batería parpadea y se muestra "LO" durante la limpieza, la aspiradora robot no se puede controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la batería. (Esto es cuando la batería se ha descargado completamente.)

• Cuando se adquiere el producto, la carga completa de la batería tarda alrededor de 120 minutos y la aspiradora funcionará durante aproximadamente 90 minutos.
• Cuando se carga la batería mientras ésta está sobrecalentada, el tiempo de carga se incrementa.
• Medidas que hay que tomar cuando la carga no es uniforme. Si la aspiradora robot no se puede cargar automáticamente: - Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot. - Vuelva a conectar la alimentación del cargador (restablezca). - Compruebe si hay sustancias extrañas en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un paño seco. - Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.
• Si separa la aspiradora robot del cargador, se descarga de modo natural. - Cargue la aspiradora robot con el cargador, si es posible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje de negocios, vacaciones, etc, desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos.) Funcionamiento de la aspiradora _21 Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

ACERCA DE LA BATERÍA

La aspiradora robot funciona con pilas recargables de níquel e hidruro metálico (NiMH) respetuosas con el medio ambiente y una función de prevención de sobrecarga garantiza una amplia duración de la vida útil. ■ La batería tiene un periodo de garantía de 6 meses desde la fecha de compra. ■ Cuando adquiera las pilas, solicite al centro de atención al cliente el símbolo ( ) de pieza original y el número del modelo.

- Estas pilas son sólo para aspiradoras robot de Samsung. Está estrictamente prohibido utilizarlas en otros aparatos o con otros propósitos. - No trate de desmontar, reparar ni modificar las pilas. - Cargue las pilas en un lugar con buena ventilación. - No exponga las pilas al fuego ni las caliente. - No conecte ningún objeto metálico entre los polos (+) o (-) de las pilas. - Consérvelas en el interior (0ºC~40ºC). - Antes de deshacerse de este producto, deseche las pilas de un modo respetuoso con el medio ambiente. - No deseche las pilas junto con la basura doméstica. - Para deshacerse de las pilas agotadas siga las normas locales. ✽ Si las pilas están estropeadas, no las desmonte. Póngase en contacto con el centro de atención al cliente más cercano. ✽ Un tiempo de carga prolongado y una duración más corta indican que las pilas están cerca del fin de su vida útil. Póngase en contacto con un centro de atención al cliente autorizado para reemplazar las pilas. El usuario no puede cambiar la batería recargable incorporada en este producto. Para obtener información sobre cómo cambiarla, debe ponerse en contacto con el proveedor. 22_ Funcionamiento de la aspiradora Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

INICIO/PARADA DE LA LIMPIEZA

Todas las funciones de la aspiradora robot se pueden ejecutar o detener. Cada función de la aspiradora robot sólo se puede ejecutar si está activado el conmutador de encendido.

Cuando la aspiradora robot esté funcionando, pulse el botón ( ) para cancelar el funcionamiento y seleccionar una función. Apagado y encendido Encendido - Unidad principal: Pulse el botón ( ). - Se encienden los botones de la unidad principal, el indicador del nivel de la batería y los iconos de los modos de limpieza. Apagado - Unidad principal: Mantenga pulsado el botón ( durante 3 segundos. - Se apagan todos los iconos excepto el nivel del indicador de la batería. Uso de los botones de la unidad principal Inicio o parada de la limpieza Inicio - Unidad principal: Seleccione los modos de limpieza Automático/Concentrado/ Máximo/Lateral mediante el botón ( ) y, a continuación, pulse el botón ( ). - Una vez iniciada la limpieza, la aspiradora robot comienza a moverse. ✽ Si se pulsa el botón ( ) sin seleccionar ningún modo de limpieza se inicia el modo de limpieza automática. Parada - Para detener la limpieza, pulse el botón ( ) del o de la unidad principal. - Cuando se detiene la limpieza, la aspiradora robot deja de moverse. Funcionamiento de la aspiradora _23 Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

RECARGA Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la batería.

Cuando la aspiradora robot esté funcionando, pulse el botón ( ) para cancelar el funcionamiento y pulse el botón de recarga.

1. Pulse el botón de recarga.

- Se activa el icono ( ) de la unidad principal y la aspiradora robot regresa hasta el cargador.

2. Para detener la aspiradora robot mientras se dirige al

cargador, pulse el botón (

3. Para probar la función de carga automática, pulse el

botón de recarga cuando la aspiradora robot esté a menos de 1,5 m de distancia del cargador. Uso de los botones de la unidad principal Solución de problemas cuando la aspiradora robot no se dirige hacia el cargador.

• Compruebe la instalación del cargador. - Puede que el cargador se encuentre en una ubicación desde donde no puede guiar la aspiradora robot hacia el cargador. - Puede que el cargador esté a más de 5 m de distancia de la aspiradora robot. : Quizás sea necesario un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.
• Cargue la aspiradora robot manualmente en los siguientes casos. - Si el cargador está situado en un rincón. - Si la batería está totalmente descargada. - Si la aspiradora robot se ha quedado atrapada por un obstáculo, por ejemplo, un mueble. - Si la aspiradora robot no puede cruzar el umbral de una puerta para llegar al lugar donde se encuentra el cargador. 24_ Funcionamiento de la aspiradora Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA AUTOMÁTICA

La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza. Si se empieza la limpieza mientras la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos.

Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot automáticamente regresará a la estación de carga y reanudará la limpieza una vez recargada la batería. (Número de trabajos de limpieza reanudados: Una vez) Botón de la unidad principal Secuencia de configuración 1 Establecer el modo. 1vez 2 Cancelar el modo. Durante la limpieza NOTA Acerca de la función de reanudar la limpieza

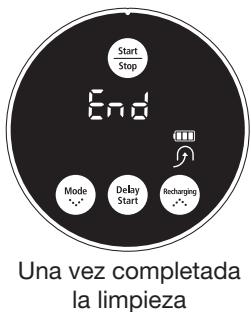

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecuta la función de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la carga o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda ésta. Una vez completada la limpieza PRECAUCIÓN No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciar ésta desde el principio. Funcionamiento de la aspiradora _25 Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

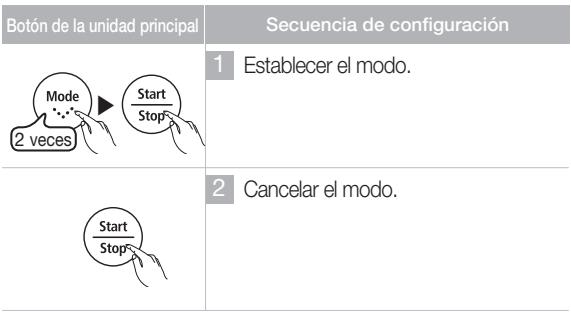

LIMPIEZA CONCENTRADA Se puede limpiar fácilmente una zona específica con gran cantidad de migas de pan, polvo, etc. Coloque la aspiradora robot en la zona que desee limpiar y ejecute la función de limpieza concentrada. Botón de la unidad principal Alrededor de 1.5m

Alrededor de 1.5m Secuencia de configuración 1 Establecer el modo. 2 veces 2 Cancelar el modo. Durante la limpieza - En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5 m de largo y 1,5 m de ancho. - Una vez completada la limpieza, en la pantalla de la aspiradora se mostrará Final, Parada y En espera. NOTA Cuando la aspiradora robot está conectada en la estación de carga, no se admite la limpieza concentrada. Una vez completada la limpieza 26_ Funcionamiento de la aspiradora Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA MÁXIMA

Si se empieza la limpieza mientras la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos.

Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de carga y reanuda la limpieza una vez cargada la batería. (Número de trabajos de limpieza reanudados: Una vez) Botón de la unidad principal La aspiradora robot se mueve automáticamente y limpia mientras la batería tiene carga y el nivel de ésta parpadea sólo en un nivel. Secuencia de configuración 1 Establecer el modo. 3 veces 2 Cancelar el modo. Durante la limpieza NOTA PRECAUCIÓN Acerca de la función de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecuta la reanudación de la limpieza.
• Si se mueve la aspiradora robot durante la carga o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda). No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciar ésta desde el principio. Funcionamiento de la aspiradora _27 Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA LATERAL Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también ayuda a reducirlo. Limpia los rincones acercándose lo más posible a ellos. (Esta aspiradora robot es una aspiradora de tipo de contacto frente a los obstáculos.) La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza.

Si se empieza la limpieza mientras la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos.

Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot automáticamente regresará a la estación de carga y reanudará la limpieza una vez recargada la batería. (Número de trabajos de limpieza reanudados: Una vez) Secuencia de configuración Botón de la unidad principal 1 Establecer el modo. 4 veces 2 Cancelar el modo. Durante la limpieza NOTA Acerca de la función de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecuta la función de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la carga o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda ésta. Una vez completada la limpieza PRECAUCIÓN No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciar ésta desde el principio. 28_ Funcionamiento de la aspiradora Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

La limpieza programada sólo se efectúa cuando la aspiradora robot está conectada en la estación de carga. Botón de la unidad principal Secuencia de configuración 1 Entrar en el modo de limpieza programada. Ejemplo: para limpiar dentro de 5 horas Parpadeo Se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada. (Tiempo de retardo: Hasta 23 horas) 2 Cada vez que se pulsa el botón, la hora aumenta o disminuye. Parpadeo 3 Finalizar la configuración. 4 Cancelar la configuración. El icono se apaga. NOTA Cuando se completa la configuración y se pulsa el botón ( ) en vez del botón de inicio retardado, se cancela la hora de la limpieza programada. Tras completar la configuración, si se mueve manualmente la aspiradora robot desde la estación de carga, se cancela la hora de la limpieza programada. Funcionamiento de la aspiradora _29 Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

DEBE RECORDAR LOS MÉTODOS DE MANTENIMIENTO Y LIMPIEZA Si el conmutador de encendido está dañado, póngase en contacto con el agente de servicio para evitar accidentes. ■ No utilice dispositivos mecánicos o de otro tipo que no haya instalado el fabricante ya que podrían acelerar la deformación de la aspiradora robot.

Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot se podría poner en marcha repentinamente y causar lesiones personales. LIMPIEZA DE LA VENTANA DEL SENSOR Y LA CÁMARA Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

No rocíe agua, disolvente, benceno, etc, directamente sobre la unidad principal de la aspiradora robot.

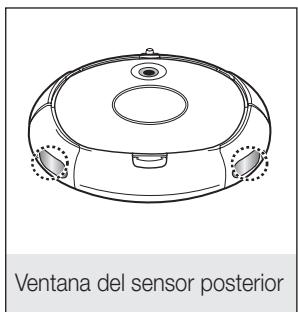

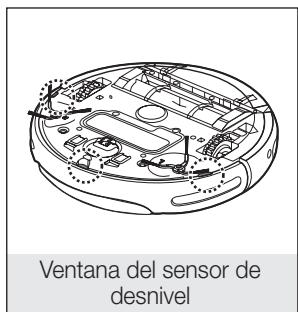

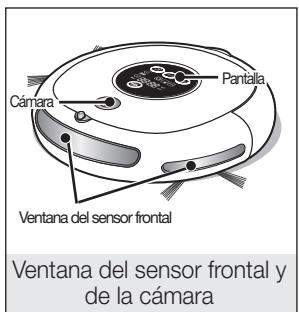

Limpie ligeramente la ventana del sensor o de la cámara con un paño suave. Pantalla Cámara Ventana del sensor frontal Ventana del sensor frontal y de la cámara Ventana del sensor posterior 30_ Mantenimiento de las herramientas y del filtro Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CONTENEDOR DEL POLVO Y EL FILTRO 04 MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO En primer lugar, vacíe el contenedor del polvo antes Filtro de limpiarlo. ■ Cuando extraiga el contenedor del polvo, tenga cuidado de no derramar el polvo del contenedor. ■ Vacíe el contenedor del polvo en los casos siguientes.

1. Cuando se haya acumulado polvo dentro del contenedor.

2. Cuando se reduzca la potencia de aspiración

Tapa del contenedor repentinamente. del polvo

3. Cuando se incremente el ruido repentinamente.

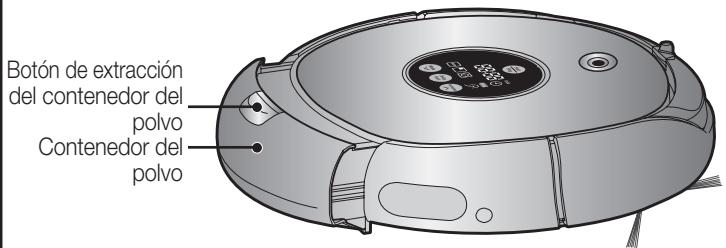

1. Pulse el botón (PUSH) de extracción del contenedor

del polvo y tire de éste para extraerlo.

2. Extraiga el contenedor del polvo tirando en la dirección de

la flecha como se muestra en la ilustración.

3. Extraiga el filtro del contenedor del polvo tirando en la

dirección de la flecha como se muestra en la ilustración.

4. Limpie el polvo del filtro y del contenedor.

✽ Puede lavarlos con agua.

5. Vuelva a montar el filtro en el contenedor del polvo.

- La rejilla del filtro debe estar encarada hacia abajo. No se puede instalar en una dirección incorrecta.

6. Cierre la tapa del contenedor del filtro e instale éste en la

unidad principal. Mantenimiento de las herramientas y del filtro _31 Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO MOTORIZADO

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. PRECAUCIÓN

• Ya que el polvo del contenedor se puede desparramar, antes de limpiar el cepillo motorizado debe extraer el contenedor del polvo.

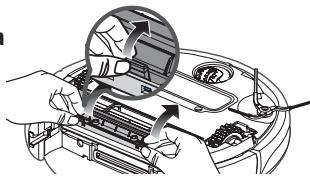

1. Extraiga el contenedor del polvo pulsando el botón

(PUSH) de extracción del contenedor del polvo.

2. Después de comprobar si hay sustancias extrañas,

pulse el gancho que sujeta el cepillo motorizado para retirar éste.

3. Levante el cepillo motorizado de la unidad principal.

4. Quite cualquier sustancia extraña, como cabellos largos

o hilos enrollados en el cepillo motorizado utilizando un cepillo de limpieza o una aspiradora.

5. Una vez completada la limpieza, fije en primer lugar

el lado del cepillo de potencia donde se encuentra el conmutador de encendido y, a continuación, el otro lado de la misma manera. 32_ Mantenimiento de las herramientas y del filtro Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

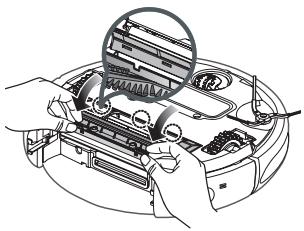

6. Tras insertar 3 puntas de la parte superior de la

tapa, presione el otro extremo hasta que oiga un 'clic'.

• Para impedir que la aspiradora robot se atasque, no aspire mondadientes ni bastoncillos de algodón.
• Cuando resulta difícil eliminar sustancias extrañas, póngase en contacto con un centro de atención al cliente.
• Dado que la aspiradora aspira el polvo del suelo, se pueden enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizado con regularidad. 04 MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO PRECAUCIÓN Mantenimiento de las herramientas y del filtro _33 Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO GIRATORIO LATERAL PARA LA LIMPIEZA DE BORDES Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

1. Compruebe si el cepillo giratorio lateral para la limpieza

de bordes está doblado o si hay sustancias extrañas en el cepillo.

2. Póngase unos guantes de goma, envuelva el cepillo

giratorio lateral en un trapo con agua caliente durante 10 segundos y límpielo sobre el trapo.

3. Gire el cepillo giratorio lateral y repita el proceso del

4. Si hay cabellos o hilos atrapados entre la unidad

principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo. Para volver a montar el cepillo, haga coincidir las marcas "L" del cepillo giratorio lateral y de la unidad principal y vuelva a montar éste. (La letra "R" está grabada en el lado derecho del cepillo giratorio.) NOTA

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y otras sustancias extrañas, debe limpiarlo con frecuencia. Una acumulación excesiva de sustancias extrañas puede dañar el cepillo giratorio lateral. 34_ Mantenimiento de las herramientas y del filtro Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DE LA RUEDA MOTRIZ

04 MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. Si la aspiradora robot de repente comienza a moverse en zigzag, es posible que haya sustancias extrañas bloqueando la rueda motriz.

1. Para limpiar la rueda motriz, coloque un paño suave

en el suelo y dé la vuelta a la unidad principal con cuidado.

2. Compruebe si hay sustancias extrañas y si es

necesario quítelas con un palito o unas pinzas que no estén afiladas. Mantenimiento de las herramientas y del filtro _35 Solución de problemas LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE ATENCIÓN AL CLIENTE SÍNTOMA

LISTA DE COMPROBACIÓN

• ¿Ha montado el contenedor del polvo? • Instale el contenedor del polvo. La aspiradora
• ¿Ha activado el conmutador de robot no funciona encendido? en absoluto antes ¿Está activado el modo de de la limpieza. limpieza ( ) en la pantalla?
• ¿El indicador de nivel de la

La aspiradora robot se detiene durante la limpieza.

batería parpadea sólo en un nivel y se muestra 'LO' en la pantalla? ¿El indicador de nivel de la batería parpadea sólo en un nivel y se muestra 'LO' en la pantalla? ¿Se ha enredado la aspiradora robot con algún cable del suelo? ¿Se ha quedado atascada la aspiradora robot por algún desnivel del suelo? - Se ha levantado la rueda de tracción. ¿Se ha enrollado algún trapo en la rueda de tracción? ¿Se ha detenido la aspiradora robot en el umbral?

• Compruebe si el contenedor del Durante la limpieza se ha reducido la potencia de succión. polvo está lleno.
• Compruebe si la entrada de aspiración está obstruida por sustancias extrañas.

• Active el conmutador de encendido.

). (Para apagarlo, mantenga pulsado el botón ( ) durante 3 segundos o más.) Levante la aspiradora robot y manualmente conéctela en la estación de carga para cargarla. Levante la aspiradora robot y manualmente conéctela en la estación de carga para cargarla. Desactive el conmutador de encendido y desenrede los cables. Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.

• Desactive el conmutador de encendido y quite el trapo.
• Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.
• Detenga la aspiradora robot y vacíe el contenedor del polvo.
• Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración.

• Compruebe si el filtro está obstruido. • Limpie el filtro a conciencia.
• Compruebe si el enchufe del La aspiradora robot no encuentra el cargador. cargador está correctamente conectado en la toma de corriente.
• Si hay cualquier obstáculo a una distancia frontal de 1 m, o a 0,5 m a derecha e izquierda del cargador, deberá retirar estos obstáculos.
• Si hay sustancias extrañas en la clavija de carga, limpie ésta con un paño seco. 36_ Solución de problemas Solución de problemas SOLUCIÓN DE PROBLEMAS SEGÚN LOS CÓDIGOS DE ERROR CAUSA
• La aspiradora robot queda

atrapada, retenida o se atascada durante su desplazamiento. El cepillo motorizado ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc). La rueda de tracción izquierda ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc). La rueda de tracción derecha ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc). Compruebe el sensor del paragolpes. En la ventana del sensor de obstáculos hay alguna sustancia extraña (polvo, manchas, etc). En la ventana del sensor de desnivel hay alguna sustancia extraña (polvo, manchas, etc). No se ha instalado el contenedor del polvo. El cepillo giratorio lateral de limpieza de bordes ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc) SOLUCIÓN

• Desactive el conmutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar.

05 SOLUCIÓN DE PROBLEMAS

• Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo motorizado.
• Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción izquierda.
• Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción derecha.
• Tire suavemente del sensor del paragolpes atascado.
• Desactive el conmutador de encendido de la parte inferior y limpie la ventana del sensor frontal y posterior con un paño suave.
• Desactive el conmutador de encendido de la parte inferior y limpie la ventana del sensor de desnivel con un paño suave.
• Instale el contenedor del polvo; debe oír un 'clic'.
• Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo giratorio lateral de limpieza de bordes. ✽ Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el código de error. Solución de problemas _37 Especificaciones del producto 93 mm (alto) 355 mm (largo) 355 mm (ancho) Cuerpo principal 122 mm (alto) 161 mm (largo) 275 mm (ancho) Cargador (estación) 38_ Especificaciones del producto Especificaciones del producto CLASIFICACIÓN Especificaciones eléctricas Especificaciones de limpieza DETALLE Diámetro 355mm Altura 93mm Peso 4.0kg Voltaje AC 220-240V~, 50-60Hz Consumo de energía del cargador Consumo de energía de la unidad principal 50 W 40 W Especificaciones de la batería 14.4V / 2,000 mA Capacidad del contenedor del polvo Alrededor 0.6 ℓ Tipo de carga Carga automática/manual Modo de limpieza Automática, concentrada, máxima, lateral, programada Tiempo de carga Alrededor de 120 minutos Tiempo de limpieza (suelo sucio) Alrededor de 90 minutos Método de limpieza Reconocimiento de la forma del techo Tipo de botón de la unidad principal Tipo de botón

06 ESPECIFICACIONES DEL PRODUCTO

Especificaciones mecánicas ELEMENTO El aspirador cuenta con la aprobación de las siguientes normativas. Directiva de equipos electromagnéticos: 2004/108/EEC Directiva de seguridad de bajo voltaje: 2006/95/EC Especificaciones del producto _39 Aspirador Robot Manual do utilizador

OUTROS SÍMBOLOS UTILIZADOS

CARREGADOR DE BATERIA

Instalar o aspirador robot Ordem de instalação Ligar ou desligar o interruptor de corrente Instalar o carregador Carregar Bateria Iniciar/parar a limpeza Recarga Limpeza automática Limpeza pontual Limpeza máxima Limpeza Cantos Limpeza programada

Sensor de declives Sensor de obstáculos Escova lateral para limpeza de cantos Escova eléctrica Antes da limpeza do carregador, desligue o cabo eléctrico por motivos de segurança. ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos. Montar o aspirador COMPONENTES

Manual do utilizador Escova de limpeza Sensor de obstáculos Sensor de declives Escova eléctrica Tampa da escova eléctrica Interruptor de corrente Pino de carga Rolo Sensor de declives Roda motora Parte inferior Indicador luminoso de corrente Indicador luminoso de carga Pino de carga Respiradouros

3. Limpeza programada

- Quando a limpeza está programada, o ícone de limpeza programada está aceso. Indicador luminoso de carga Indicador luminoso de carga Indicador luminoso de carga <Visor de carga> Durante a limpeza NOTA Utilizar o aspirador

UTILIZAR O ASPIRADOR ROBOT

Durante a limpeza 2 Cancele o modo. Durante a limpeza NOTA ATENÇÃO 1 Defina o modo. 4 vez Durante a limpeza NOTA 1 Entre no Modo de limpeza programada.

• Para evitar entornar o pó do respectivo saco, retire-o antes de limpar a escova eléctrica. Modo de limpeza Carregamento automático/ manual Limpeza Automática, Pontual, Máxima, Cantos, Programada Método de limpeza
