MODE D'EMPLOI SR8825 NAVIBOT SAMSUNG

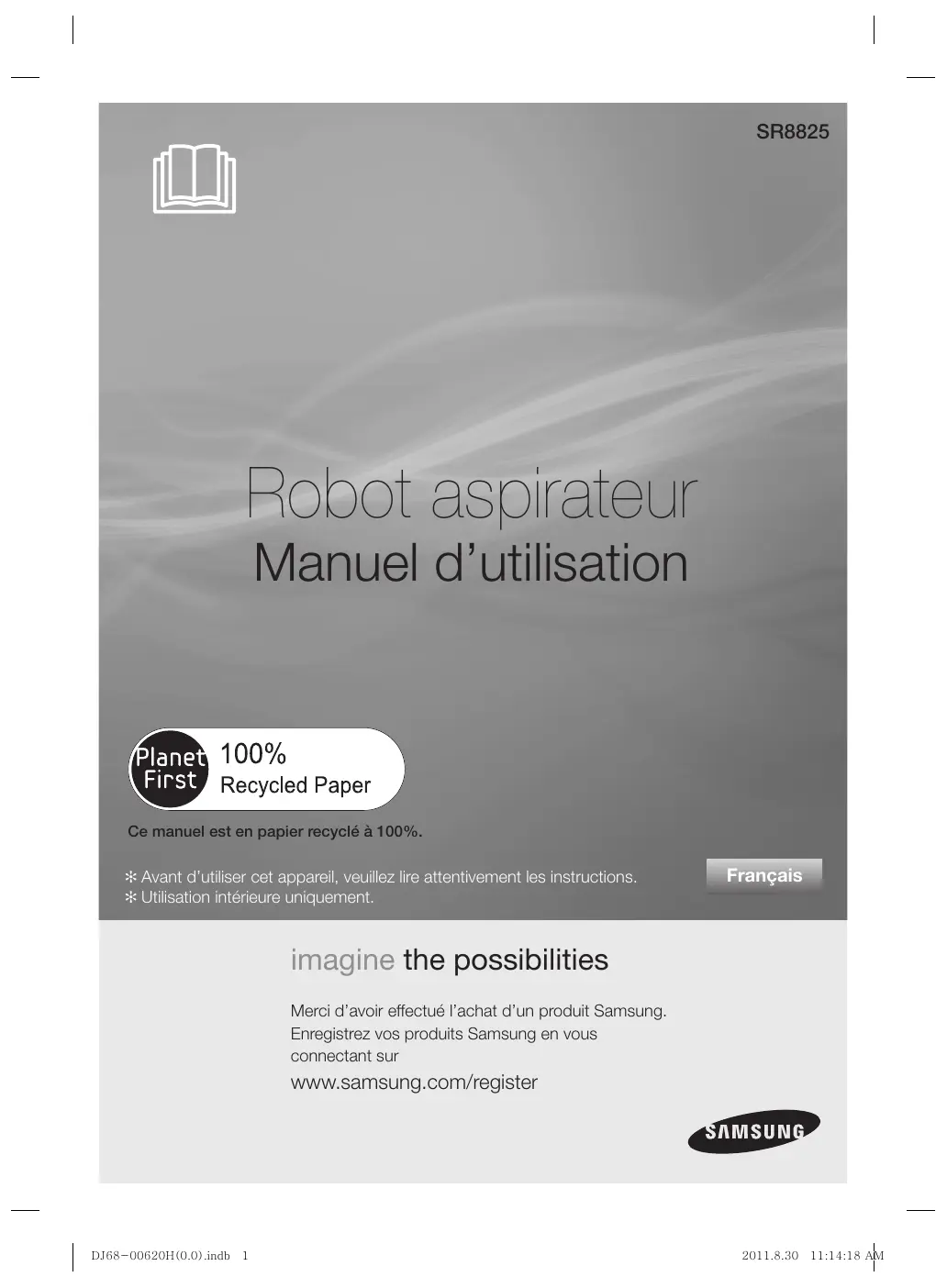

Robot aspirateur Manuel d’utilisation Ce manuel est en papier recyclé à 100%. ✻ Avant d’utiliser cet appareil, veuillez lire attentivement les instructions. ✻ Utilisation intérieure uniquement. Français imagine the possibilities Merci d’avoir effectué l’achat d’un produit Samsung. Enregistrez vos produits Samsung en vous connectant sur www.samsung.com/register DJ68-00620H(0.0).indb 1 2011.8.30 11:14:18 AM Consignes de sécurité

CONSIGNES DE SÉCURITÉ

• Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure.
• Les instructions d’utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES DANGER/ATTENTION UTILISÉS

Indique un danger de mort ou de blessure grave. DANGER ATTENTION Indique un risque de blessure ou de dégât matériel. Explication de termes pour aider l’utilisateur à comprendre comment utiliser l’appareil de manière adéquate. 2_ Consignes de sécurité DJ68-00620H(0.0).indb 2 2011.8.30 11:14:20 AM Consignes de sécurité

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment : LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ROBOT ASPIRATEUR. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance.

DANGER: pour limiter tout risque d’incendie, d’électrocution ou de blessure :

GÉNÉRALITÉS

Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel. Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit. Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l’extérieur ou plongé dans l’eau, retournez-le au centre d’assistance clientèle. Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées. Utilisez-le uniquement à l’intérieur et sur des surfaces sèches. Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. Les enfants doivent être surveillés afin de garantir qu’ils ne jouent pas avec l’appareil. N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée. N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées. Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil. N’utilisez jamais de cordon ou de prise endommagé(e). Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées. N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle. N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité. Consignes de sécurité _3 DJ68-00620H(0.0).indb 3 2011.8.30 11:14:20 AM Consignes de sécurité ROBOT ASPIRATEUR

N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc. N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil se remettrait accidentellement en marche. N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air. N’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.). N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes. N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents. N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques. Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement. 4_ Consignes de sécurité DJ68-00620H(0.0).indb 4 2011.8.30 11:14:20 AM Sommaire

Branchement Avant l’utilisation En cours d’utilisation Nettoyage et entretien Fonctions du produit

Composants Nomenclature des pièces

Installation du robot aspirateur Procédure d’installation Mise sous/hors tension Installation du chargeur Charge À propos de la batterie Démarrage/Arrêt du nettoyage Recharge Nettoyage automatique Nettoyage localisé Nettoyage intensif Nettoyage Obstacle Programmation de l’heure de nettoyage

Nettoyage du robot aspirateur Veuillez suivre les méthodes de nettoyage et d’entretien spécifiées Nettoyage de la lentille du capteur et de la caméra Nettoyage du collecteur de poussière et du filtre Nettoyage de la brosse principale Nettoyage de la brosse rotative latérale Nettoyage de la roue d’entraînement

Liste de vérification avant d’appeler le centre d’assistance Codes d’erreur : dépannage

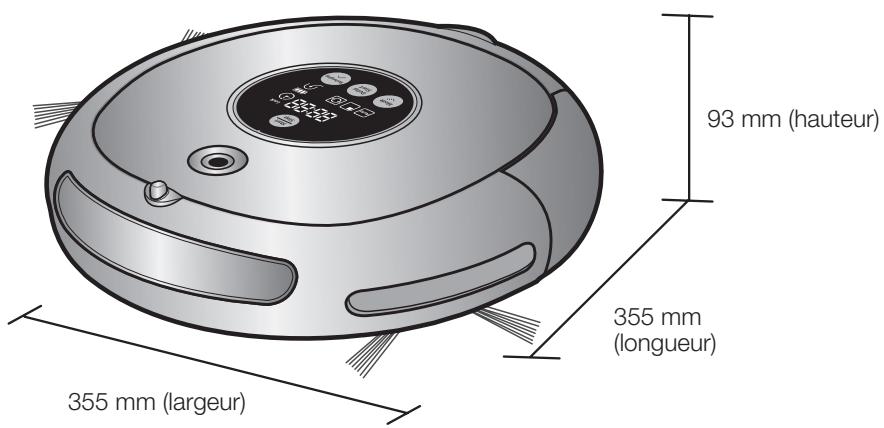

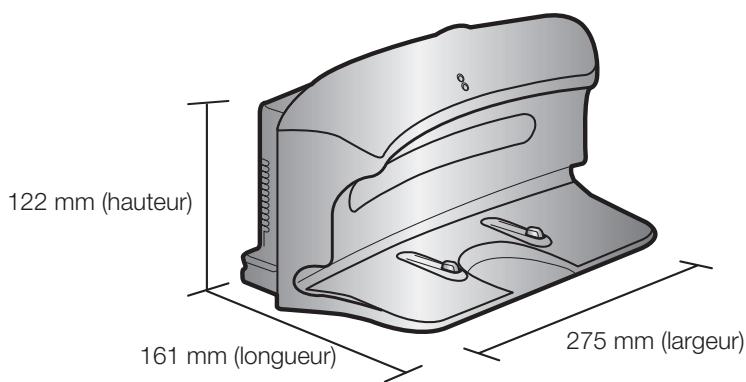

Caractéristiques techniques du produit Consignes de sécurité BRANCHEMENT DANGER Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de l’endommager. - Cela pourrait entraîner une électrocution ou un incendie. DANGER Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation. - Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution. DANGER Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées. - Cela pourrait entraîner une électrocution ou un incendie. DANGER N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.) - Cela pourrait entraîner une électrocution ou un incendie. DANGER N’utilisez pas de cordon d’alimentation ou de prise endommagé(e) ni de prise murale mal fixée. - Cela pourrait entraîner une électrocution ou un incendie. 6_ Consignes de sécurité DJ68-00620H(0.0).indb 6 2011.8.30 11:14:20 AM Consignes de sécurité

AVANT L’UTILISATION

ATTENTION ATTENTION ATTENTION ATTENTION Avant de mettre le robot aspirateur en marche, assurezvous que le collecteur de poussière est en place. - Si le collecteur de poussière n’est pas inséré, le robot aspirateur ne fonctionne pas. N’utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que : - les lieux avec des bougies ou lampes de bureau posées sur le sol ; - les lieux où des feux sont laissés sans surveillance (feu ou braises) ; - les lieux avec présence d’essence, d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc. Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants : - greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l’appareil risque d’être gravement endommagé (dysfonctionnements, pannes). Ouvrez toutes les portes pour nettoyer toutes les pièces. - Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. - Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur. Pour les tapis munis de longues franges, repliez ces dernières sous le tapis. - Les franges non repliées risqueraient d’endommager gravement le tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale. Consignes de sécurité _7 DJ68-00620H(0.0).indb 7 2011.8.30 11:14:21 AM Consignes de sécurité

AVANT L’UTILISATION

ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer. - Veillez à enlever tous les objets avant le nettoyage. - Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc. - Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux. Enlevez les objets présents sur le sol avant le nettoyage. - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm. - Les serviettes de bain, les tapis devant la sale de bain, les éviers, les entrées à la buanderie, les cordons d’alimentation, les nappes et les ceintures risquent de se coincer dans la roue d’entraînement ou la brosse principale, ce qui peut, dans le cas d’une nappe, provoquer la chute des objets présents sur la table. Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l’utilisation de mode de nettoyage programmé. - Les enfants évoluant à proximité risqueraient de s’entraver dans le robot aspirateur et de tomber. Veillez à ce que les enfants ne montent pas et ne s’assoient pas dessus. - Les enfants risqueraient de tomber et de se blesser ou d’endommager gravement l’appareil. Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension. - Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. - Lorsque le bouton de mise en marche est désactivé, l’alimentation est coupée et toutes les fonctions sont désactivées. Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol. - Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d’entraîner le cordon. Laissez toujours le cordon d’alimentation du chargeur branché dans la prise. - Bien que le robot aspirateur dispose d’une fonction de recharge automatique, si le cordon d’alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement. 8_ Consignes de sécurité DJ68-00620H(0.0).indb 8 2011.8.30 11:14:21 AM Consignes de sécurité

AVANT L’UTILISATION

ATTENTION DANGER DANGER DANGER DANGER DANGER Installez le charger à un endroit facilement accessible pour le robot aspirateur. - Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique. Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement. - Libérez la zone. Il ne doit y avoir aucun obstacle à 50 cm sur les côtés et à 1 m devant. Ne court-circuitez pas les broches de chargement à l’aide d’objets en fer tels que des baguettes, des tournevis, etc. - Cela risquerait d’endommager gravement le chargeur. Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge. - Cela risquerait de provoquer un incendie ou une électrocution. Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux). - Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir l’intérieur de l’appareil. N’utilisez pas le chargeur à d’autres fins que celles pour lesquelles il est prévu. - Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie. Consignes de sécurité _9 DJ68-00620H(0.0).indb 9 2011.8.30 11:14:22 AM Consignes de sécurité

EN COURS D’UTILISATION

ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION DANGER REMARQUE Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais. - Cela risquerait de provoquer un dysfonctionnement de l’appareil. - Cela risquerait d’endommager le tapis. N’utilisez pas le robot aspirateur sur une table ou autre surface en hauteur. - Cela risquerait de l’endommager en cas de chute. Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fins et longs. - Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables. Ne posez aucun objet sur le dessus du robot aspirateur. - Cela risquerait de provoquer un dysfonctionnement. Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage. - Utiliser l’appareil pendant un temps prolongé alors que son orifice d’aspiration est obstrué risquerait de l’endommager gravement. En cas d’émission d’un son, d’une odeur anormal(e) ou de fumée, mettez immédiatement l’appareil hors tension et contactez le centre d’assistance clientèle. Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda. - Pour des raisons de sécurité, au bout de 5 minutes d’immobilité, le robot aspirateur interrompt automatiquement son fonctionnement. - Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage. 10_ Consignes de sécurité DJ68-00620H(0.0).indb 10 2011.8.30 11:14:22 AM Consignes de sécurité

EN COURS D’UTILISATION

Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur). - Nettoyez de temps en temps ces endroits. REMARQUE Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage. - Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage. Pour nettoyer l’appareil, évitez de vaporiser de l’eau directement sur la surface extérieure ou d’appliquer une substance volatile telle que du benzène, du diluant ou de l’alcool. - Cela risquerait d’endommager gravement l’appareil. ATTENTION N’appuyez pas excessivement sur le pare-chocs du robot aspirateur. - Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur risque de percuter les murs et les meubles. ATTENTION L’appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu’un technicien de maintenance qualifié. - Cela risquerait d’endommager l’appareil. DANGER Retirez régulièrement toute substance étrangère accumulée sur les capteurs d’obstacles et d’escarpement. - La saleté accumulée sur les capteurs réduira la précision des détections. Capteur d’escarpement Capteur d’obstacles Consignes de sécurité _11 DJ68-00620H(0.0).indb 11 2011.8.30 11:14:22 AM Consignes de sécurité

NETTOYAGE ET ENTRETIEN

DANGER DANGER DANGER DANGER Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension. - Le non-respect de cette consigne risque d’entraîner la mise en marche accidentelle de l’appareil et de provoquer des blessures ou d’endommager gravement ce dernier. Brosse rotative latérale Brosse principale Si le cordon d’alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifié du centre d’assistance clientèle. - Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution. Avant de nettoyer le chargeur, veillez à débrancher le cordon d’alimentation pour des raisons de sécurité. Contactez le centre d’assistance clientèle Samsung Electronics pour remplacer la batterie. - Si vous utilisez une batterie non originale, cela risque d’entraîner un dysfonctionnement de l’appareil. 12_ Consignes de sécurité DJ68-00620H(0.0).indb 12 2011.8.30 11:14:23 AM Fonctions du produit

• Qu’est-ce que le système de reconnaissance de plafond (Visionary mappingTM) ? Cette fonction reconnaît la forme du plafond à l’aide de la caméra située sur le dessus afin d’identifier la zone à nettoyer et détermine la meilleure méthode pour parcourir et nettoyer chaque zone du sol.

NETTOYAGE PARFAIT DE CHAQUE RECOIN

Le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

LES DIFFÉRENTS MODES DE NETTOYAGE

Différents modes de nettoyage sont disponibles afin de répondre à tous vos besoins.

1. Mode Auto

Permet de nettoyer les pièces automatiquement.

2. Mode Spot

Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits.

3. Mode Max

Fonctionne jusqu’à épuisement presque total de la batterie.

4. Mode Edge (Obstacle)

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l’impact). L’appareil permet un nettoyage des angles le plus efficace possible.

5. Mode de nettoyage programmé

Il est possible de programmer le robot aspirateur pour qu’il nettoie le sol à une heure précise. Fonctions du produit _13 DJ68-00620H(0.0).indb 13 2011.8.30 11:14:23 AM Fonctions du produit CHARGEMENT AUTOMATIQUE Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

BROSSE ROTATIVE LATÉRALE

La brosse rotative latérale permet de nettoyer la poussière sur les côtés. Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d’une hauteur d’environ 1,5 cm et de nettoyer toutes les pièces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1,5 cm en fonction de leur forme. ANTI-COLLISION Le robot aspirateur détecte et évite les obstacles en 2 étapes. D’abord, les 7 capteurs d’obstacles détectent les obstacles et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l’impact.

SYSTÈME DE SÉCURITÉ

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d’entraînement, la brosse principale, le moteur d’aspiration et la brosse rotative latérale s’arrêtent automatiquement grâce à la détection du capteur. 14_Fonctions du produit DJ68-00620H(0.0).indb 14 2011.8.30 11:14:23 AM Montage de l’aspirateur COMPOSANTS

Chargeur (Station de recharge) Autres composants Manuel d’utilisation Brosse de nettoyage Montage de l’aspirateur_15 DJ68-00620H(0.0).indb 15 2011.8.30 11:14:24 AM Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

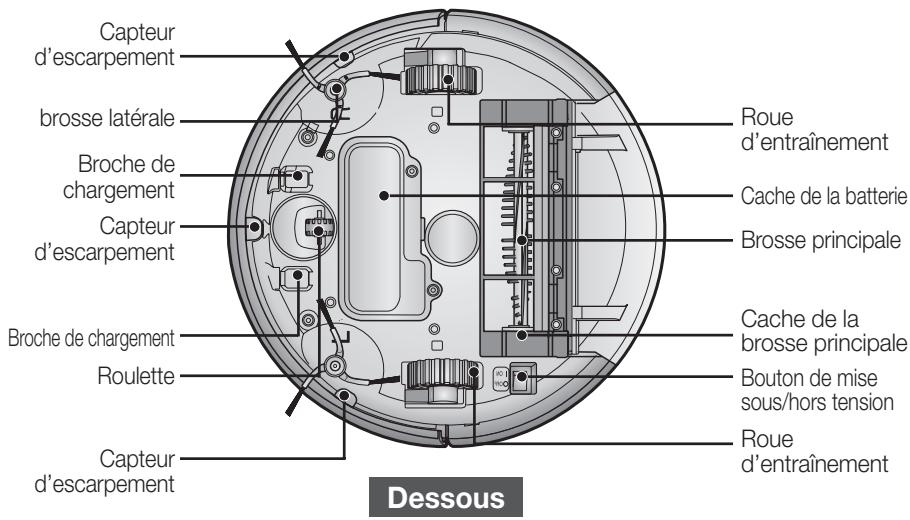

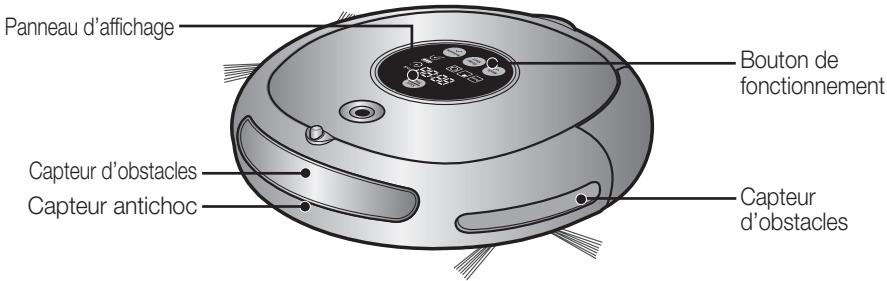

[Unité principale] Panneau d’affichage Bouton de fonctionnement Capteur d’obstacles Capteur antichoc Capteur d’obstacles Face avant Bouton d’éjection du collecteur de poussière Collecteur de poussière Face latérale Capteur d’escarpement Roue d’entraînement brosse latérale Broche de chargement Capteur d’escarpement Cache de la batterie Brosse principale Cache de la brosse principale Bouton de mise sous/hors tension Broche de chargement Roulette Capteur d’escarpement Roue d’entraînement Dessous 16_ Montage de l’aspirateur DJ68-00620H(0.0).indb 16 2011.8.30 11:14:25 AM Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

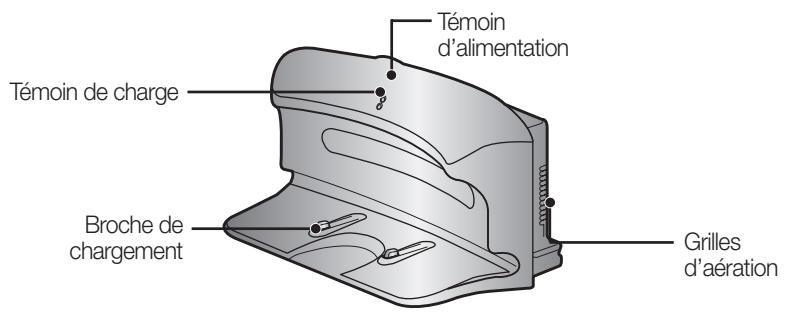

[Chargeur (Station de recharge)] Témoin d’alimentation Témoin de charge Broche de chargement Grilles d’aération Montage de l’aspirateur_17 DJ68-00620H(0.0).indb 17 2011.8.30 11:14:26 AM Montage de l’aspirateur

NOMENCLATURE DES PIÈCES

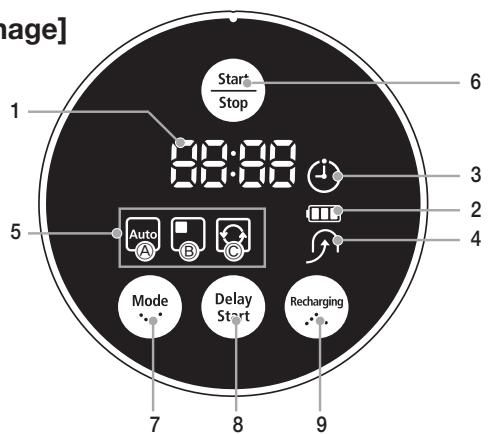

[Panneau d’affichage]

1. Affichage numérique

- Affiche la minuterie, le statut de progression et les codes d’erreur à l’aide de chiffres, de lettres et de symboles.

2. Indicateur du niveau de la batterie

- En cours de charge : indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s’affiche.)

3. Nettoyage programmé

- Lorsque le mode de nettoyage programmé est activé, le symbole correspondant est allumé.

4. Recharge

- Ce symbole s’allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

5. Affichage du mode de nettoyage

- Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s’affiche. (a) Mode automatique : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (b) Mode localisé : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (c) Mode intensif : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. (d) Mode Edge (Obstacle) : Le message “ ” s’affiche lorsque le mode de nettoyage Edge (Obstacle) est activé. PARTIE COMMANDES

6. Start/Stop

- Permet de démarrer/arrêter le nettoyage.

7. Mode de nettoyage

- Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le ) pour démarrer le nettoyage. bouton (

8. Delay Start

- Permet de programmer le nettoyage. Vous pouvez différer le nettoyage de 23 heures maximum.

9. Recharging

- Lorsque ce bouton est actionné, le symbole de recharge s’allume et le robot aspirateur retourne sur la station de recharge pour recharger sa batterie. 18_ Montage de l’aspirateur DJ68-00620H(0.0).indb 18 2011.8.30 11:14:27 AM Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

PROCÉDURE D’INSTALLATION

1. Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension situé sur le dessous de l’unité principale.

2. Installation du chargeur

Pour charger le robot aspirateur, vous devez d’abord installer le chargeur. La batterie étant déchargée au moment de l’achat de l’appareil, vous devez la recharger totalement avant d’utiliser l’appareil.

3. Charge de la batterie

Vous devez charger la batterie totalement avant d’utiliser le robot aspirateur. Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension. Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

1. Activez le bouton de mise sous tension et allumez

l’unité principale. - Si les icônes ne s’allument pas, cela indique que la batterie est déchargée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension. - Notez que la désactivation du bouton de mise sous tension entraîne la réinitialisation de tous les réglages. - Si aucune touche n’est actionnée pendant environ 10 minutes, l’appareil s’éteindra automatiquement pour économiser de l’énergie. Pour le réactiver, appuyez sur le bouton “Power” ou “Start/ Stop”. ATTENTION Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargera pas, même s’il est installé sur la station de recharge. Fonctionnement de l’aspirateur _19 DJ68-00620H(0.0).indb 19 2011.8.30 11:14:27 AM Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

INSTALLATION DU CHARGEUR

Témoin d’alimentation Témoin de charge

1. Installez le chargeur sur une surface plane.

2. Il ne doit y avoir aucun obstacle à 50 cm sur les

côtés et à 1 m devant.

3. Installez le charger à un endroit facilement accessible

pour le robot aspirateur.

4. Disposez le cordon d’alimentation le long du mur.

5. Si le sol est recouvert de parquet, installez le

chargeur dans la même direction que les lattes en bois. REMARQUE Laissez toujours le cordon d’alimentation du chargeur branché dans la prise murale. - Si le chargeur n’est pas alimenté, le robot ne sera pas en mesure de trouver le chargeur et d’aller se recharger automatiquement. - Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement. 20_ Fonctionnement de l’aspirateur DJ68-00620H(0.0).indb 20 2011.8.30 11:14:27 AM Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

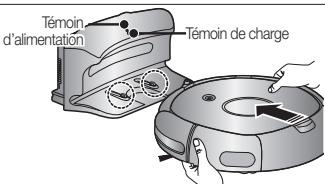

CHARGE Témoin d’alimentation Témoin de charge Activez le bouton de mise sous tension situé sur le dessous de l’appareil.

1. Après avoir aligné les broches de chargement

de l’unité principale avec celles de la station de recharge, appuyez sur l’unité principale jusqu’à entendre un son indiquant que la recharge commence. - Le témoin de charge devient vert. Témoin d’alimentation

2. Vérifiez le statut de charge du robot aspirateur.

- Lorsque le chargement débute, l’indicateur du niveau de la batterie et “ ” s’affichent sur le panneau d’affichage. - À la fin du chargement, l’indicateur du niveau de la batterie et le message « FULL » s’affichent sur le panneau d’affichage. Clignotant REMARQUE Chargé au maximum Lorsque l’indicateur du niveau de la batterie se met à clignoter en cours de fonctionnement, le robot aspirateur s’arrête et retourne automatiquement se Charge En cours de Charge recharger sur le chargeur. terminée charge nécessaire ■ Lorsque l’indicateur du niveau de la batterie clignote et que le message « LO » s’affiche en cours de fonctionnement, le robot aspirateur ne peut pas être contrôlé par la télécommande ni par les boutons de l’unité principale. Dans ce cas-là, vous devez porter directement le robot aspirateur jusqu’au chargeur pour recharger la batterie. (Ceci n’est valable que lorsque la batterie est totalement déchargée.)

Clignotant En cours de charge Témoin de charge Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur. ● Au moment de l’achat de l’appareil, il faut environ 120 minutes pour que la batterie se charge totalement pour un fonctionnement d’environ 90 minutes. ● Si la batterie est en surchauffe, le temps de charge peut être plus long. ● Mesures à prendre si le chargement n’est pas régulier. Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants : - Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation). - Rebranchez le chargeur (réinitialisation). - Vérifiez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec. - Vérifiez qu’aucun objet pouvant constituer un puissant réflecteur n’est à proximité du chargeur. ● Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement. - Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.) Fonctionnement de l’aspirateur _21 DJ68-00620H(0.0).indb 21 2011.8.30 11:14:28 AM Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

À PROPOS DE LA BATTERIE

Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride ») respectueuse de l’environnement, rechargeable et dotée d’une fonction de prévention de surcharge garantissant une longue durée. ■ La période de garantie de la batterie est de 6 mois à compter de la date d’achat. ■ Au moment d’acheter une batterie, exigez du centre d’assistance clientèle le symbole ( ) authentique ainsi que le numéro de modèle avant de l’acheter.

- Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est strictement interdit de l’utiliser avec d’autres appareils ou à d’autres fins. - Ne démontez pas et ne modifiez pas la batterie. - Chargez-la dans un lieu bien aéré. - Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur. - Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. - Laissez-le toujours à l’intérieur (0℃ à 40℃). - Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement. - Ne jetez pas la batterie avec vos ordures ménagères. - Respectez les réglementations locales de recyclage des batteries usées. ∗ Si la batterie ne fonctionne plus, ne la démontez pas et contactez le centre d’assistance clientèle le plus proche. ∗ Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d’assistance clientèle agréé pour remplacez votre batterie. La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur. Contactez votre revendeur pour procéder à son remplacement. 22_ Fonctionnement de l’aspirateur DJ68-00620H(0.0).indb 22 2011.8.30 11:14:28 AM Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

DÉMARRAGE/ARRÊT DU NETTOYAGE

Vous pouvez lancer ou interrompre toutes les fonctions du robot aspirateur. Chaque fonction du robot aspirateur ne fonctionne que si le bouton de mise sous tension est allumé.

Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton ( ) pour annuler l’opération puis sélectionnez une fonction. Mise sous/hors tension Mise sous tension - Unité principale : appuyez sur le bouton ( ). - Les boutons de l’unité principale, l’indicateur du niveau de la batterie et le symbole de mode de nettoyage s’allument. Mise hors tension - Unité principale : maintenez appuyé le bouton ( pendant 3 secondes. - Tous les symboles, sauf l’indicateur du niveau de la batterie, s’éteignent. Utilisation des boutons de l’unité principale Démarrage ou arrêt du nettoyage Démarrage - Unité principale : sélectionnez le mode Auto (Auto)/Spot (Localisé)/Max (Intensif)/ Edge (Obstacle) à l’aide des boutons ( ) puis ( ). - Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer. ✽ Si vous appuyez sur le bouton ( ) sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto. Arrêt - Pour arrêter, appuyez sur le bouton ( ) de la ou de l’unité principale. - Lorsque le nettoyage s’interrompt, le robot aspirateur s’arrête. Fonctionnement de l’aspirateur _23 DJ68-00620H(0.0).indb 23 2011.8.30 11:14:28 AM Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

RECHARGE Afin de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging.

Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton ( ) pour annuler l’opération puis sur le bouton Recharging.

1. Appuyez sur le bouton Recharging.

- Le symbole ( ) de l’unité principale s’allume et le robot aspirateur se dirige vers le chargeur.

2. Pour interrompre le robot aspirateur alors qu’il se

dirige vers le chargeur, appuyez sur le bouton (

3. Pour tester la fonction de chargement automatique,

appuyez sur le bouton Recharging lorsque le robot aspirateur se trouve à moins de 1,5 m du chargeur. Utilisation des boutons de l’unité principale Dépannage au cas où le robot aspirateur ne retourne pas sur le chargeur ● Vérifiez l’installation du chargeur - Si le chargeur, de là où il est installé, ne parvient pas à guider le robot aspirateur jusqu’à lui. - Si le chargeur se situe à plus de 5 m du robot aspirateur. - Le robot aspirateur peut avoir besoin de plus de temps pour revenir au chargeur. ● Vous devez charger manuellement le robot aspirateur dans les situations suivantes : - Si le chargeur est installé dans un endroit inaccessible. - Si la batterie est entièrement déchargée. - Si le robot aspirateur est coincé par un obstacle (un meuble par ex.). - Si le robot aspirateur ne parvient pas à franchir le seuil de porte de la pièce où est installé le chargeur. 24_ Fonctionnement de l’aspirateur DJ68-00620H(0.0).indb 24 2011.8.30 11:14:29 AM Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE AUTOMATIQUE

Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu’il se déplace.

Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois) Bouton de l’unité principale Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé. Action correspondante 1 Permet de régler le mode.

1time 2 Permet d’annuler le mode. En cours de nettoyage À propos de la fonction de reprise du nettoyage REMARQUE ● Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée. ● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas. Lorsque le nettoyage est terminé ATTENTION Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début. Fonctionnement de l’aspirateur _25 DJ68-00620H(0.0).indb 25 2011.8.30 11:14:29 AM Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

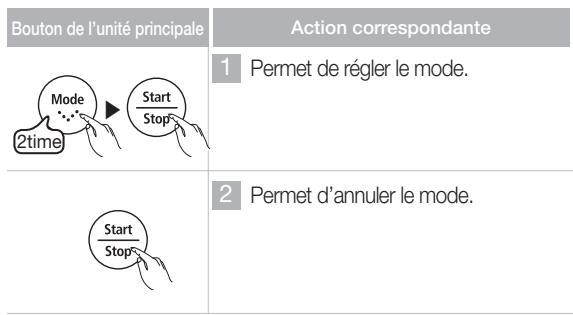

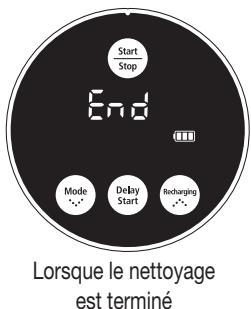

NETTOYAGE LOCALISÉ Vous pouvez nettoyer une zone spécifique couverte de miettes de biscuits par exemple. Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage localisé. Environ 1,5 m

Environ 1,5 m Action correspondante Bouton de l’unité principale 1 Permet de régler le mode.

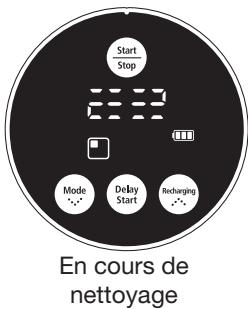

2time 2 Permet d’annuler le mode. En cours de nettoyage - En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5 m x 1,5 m. - Une fois le nettoyage terminé, le robot aspirateur affiche les messages « End », « Stop » et « Stand by ». REMARQUE Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage localisé n’est pas disponible. Lorsque le nettoyage est terminé 26_ Fonctionnement de l’aspirateur DJ68-00620H(0.0).indb 26 2011.8.30 11:14:29 AM Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu’il se déplace.

Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois) Bouton de l’unité principale Le robot aspirateur se déplace automatiquement et nettoie jusqu’à ce que la batterie soit épuisée et que le dernier carré de l’indicateur du niveau de la batterie clignote. Action correspondante 1 Permet de régler le mode.

3time 2 Permet d’annuler le mode. En cours de nettoyage À propos de la fonction de reprise du nettoyage REMARQUE ATTENTION ● Si le robot aspirateur considère que le nettoyage est terminé, il ne le reprend pas. ● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas). Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début. Fonctionnement de l’aspirateur _27 DJ68-00620H(0.0).indb 27 2011.8.30 11:14:30 AM Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE OBSTACLE Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l’impact). L’appareil permet un nettoyage des angles le plus efficace possible (Ce robot aspirateur est un nettoyeur tactile qui évite les obstacles). Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé. ■ Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu’il se déplace. ■ Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois) Action correspondante Bouton de l’unité principale 1 Permet de régler le mode. 4time 2 Permet d’annuler le mode. En cours de nettoyage REMARQUE ATTENTION À propos de la fonction de reprise du nettoyage ● Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée. ● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas. Lorsque le nettoyage est terminé Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début. 28_ Fonctionnement de l’aspirateur DJ68-00620H(0.0).indb 28 2011.8.30 11:14:30 AM Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR

PROGRAMMATION DE L’HEURE DE NETTOYAGE

Le nettoyage programmé n’est possible que si le robot aspirateur est installé sur la station de recharge. Bouton de l’unité principale Action correspondante 1 Permet d’activer le mode de nettoyage programmé. Exemple : pour nettoyer dans 5 heures Clignotant Vous pouvez programmer le robot aspirateur pour qu’il commence le nettoyage à une heure précise. (Départ différé : jusqu’à 23 heures) 2 Ces boutons permettent de faire défiler l’heure vers le haut ou vers le bas. Clignotant 3 Permet de valider le réglage. 4 Permet d’annuler le réglage. Le symbole est éteint. REMARQUE Une fois le réglage effectué, si vous appuyez sur le bouton ( ) à la place du bouton Delay Start, l’heure du nettoyage programmé est annulée. Une fois le réglage terminé, si vous déplacez manuellement le robot aspirateur de la station de recharge, l’heure du nettoyage programmé est annulée. Fonctionnement de l’aspirateur _29 DJ68-00620H(0.0).indb 29 2011.8.30 11:14:30 AM Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

VEUILLEZ SUIVRE LES MÉTHODES DE NETTOYAGE ET D’ENTRETIEN SPÉCIFIÉES Si le bouton de mise sous tension est endommagé, contactez un technicien de maintenance afin d’éviter tout accident. ■ N’utilisez aucun système ni appareil mécanique non installé par le fabricant qui puisse accélérer l’altération du robot aspirateur.

Éteignez toujours le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. Le robot aspirateur pourrait se mettre en marche accidentellement et entraîner des blessures. NETTOYAGE DE LA LENTILLE DU CAPTEUR ET DE LA CAMÉRA Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

Ne vaporisez jamais d’eau, de diluant, de benzène, etc. directement sur l’unité principale du robot aspirateur.

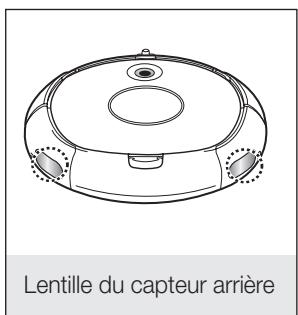

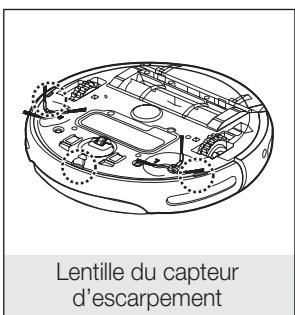

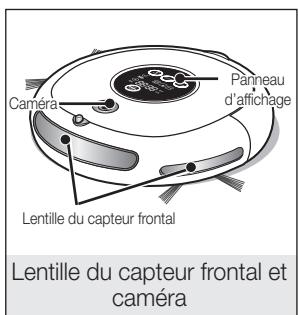

Caméra Essuyez délicatement la lentille du capteur ou la caméra à l’aide d’un chiffon doux. Panneau d’affichage Lentille du capteur frontal Lentille du capteur frontal et caméra Lentille du capteur d’escarpement Lentille du capteur arrière 30_ Entretien des outils et du filtre DJ68-00620H(0.0).indb 30 2011.8.30 11:14:31 AM Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DU RÉSERVOIR DE POUSSIÈRE ET DU FILTRE Videz le réservoir de poussière avant de le nettoyer. Au moment de retirer le réservoir de poussière, prenez garde de ne pas renverser la poussière qui s’y trouve. ■ Videz le réservoir de poussière dans les cas suivants :

1. Lorsque le réservoir de poussière est plein.

2. Si la puissance d’aspiration diminue soudainement.

3. Si le bruit augmente soudainement.

capot du réservoir de poussière

1. Appuyez sur bouton d’éjection du réservoir de

poussière (PUSH) et tirez sur le réservoir pour l’enlever.

2. Retirez le capot du réservoir de poussière en tirant dans la

direction de la flèche indiquée sur l’illustration.

3. Séparez le filtre du réservoir de poussière en tirant dans la

direction de la flèche indiquée sur l’illustration.

4. Éliminez la poussière accumulée sur le filtre et

sur le réservoir de poussière. ✽ Vous pouvez les laver à l’eau.

5. Replacez le filtre dans le réservoir de poussière.

- Assurez-vous que la surface quadrillée du filtre est dirigée vers le haut. (Il ne peut pas être placé dans le mauvais sens.)

6. Refermez le capot du réservoir de poussière et replacez ce

dernier dans l’unité principale. Entretien des outils et du filtre _31 DJ68-00620H(0.0).indb 31 2011.8.30 11:14:31 AM Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

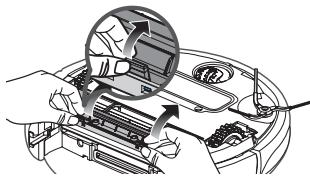

NETTOYAGE DE LA BROSSE PRINCIPALE

Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. ● Retirez le réservoir de poussière avant de nettoyer la ATTENTION brosse principale, sinon la poussière risque de s’en échapper.

1. Retirez le réservoir de poussière en appuyant sur le

bouton d’éjection (PUSH).

2. Après avoir vérifié qu’aucun corps étranger n’est

présent, appuyez sur le crochet fixant le cache de la brosse pour l’enlever.

3. Séparez la brosse principale de l’unité.

4. Retirez tout corps étranger tel que des cheveux ou des

bouts de ficelle enroulés autour de la brosse principale à l’aide de la brosse de nettoyage ou de votre aspirateur traditionnel.

5. Une fois la brosse principale nettoyée, fixez-la en

commençant par le côté bouton de mise sous tension, puis fixez l’autre extrémité de la brosse de la même manière. 32_ Entretien des outils et du filtre DJ68-00620H(0.0).indb 32 2011.8.30 11:14:32 AM Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

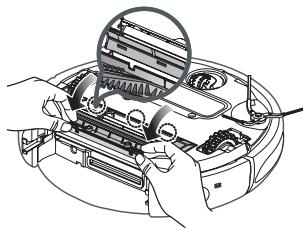

6. Après avoir inséré les 3 languettes situées sur la

partie supérieure du cache, appuyez sur l’autre extrémité jusqu’à entendre un petit « clic ». dents, cotons-tiges, etc. ● Si vous ne parvenez pas à retirer les corps étrangers, contactez le centre d’assistance clientèle. ● La brosse principale nettoie la poussière sur le sol ; il est donc fréquent que des bouts de ficelle ou des cheveux s’enroulent autour. Vérifiez et nettoyez-la régulièrement. ● Afin d’éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cureATTENTION Entretien des outils et du filtre _33 DJ68-00620H(0.0).indb 33 2011.8.30 11:14:32 AM Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA BROSSE ROTATIVE LATÉRALE Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

1. Vérifiez que la brosse rotative latérale n’est pas tordue

et ne présente aucun corps étranger. Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

2. Munissez-vous de gants en caoutchouc et frottez la

brosse rotative latérale à l’aide d’un chiffon imbibé d’eau chaude pendant environ 10 secondes puis essuyez-la.

3. Tournez la brosse rotative latérale puis répétez les

actions spécifiés à l’étape 2.

4. Si des cheveux ou des bouts de ficelle sont coincés

entre l’unité principale et la brosse rotative latérale, dévissez la brosse à l’aide d’un tournevis cruciforme et retirez-la. Avant de remonter la brosse, vérifiez les repères « L » de la brosse et de l’unité principale. (La lettre « R » est gravée sur le côté droit de la brosse rotative.) REMARQUE

La brosse rotative latérale attrape facilement les cheveux et autres corps étrangers ; veillez donc à la nettoyer régulièrement. L’accumulation des corps étrangers sur la brosse rotative latérale risque de l’endommager. 34_ Entretien des outils et du filtre DJ68-00620H(0.0).indb 34 2011.8.30 11:14:32 AM Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA ROUE D’ENTRAÎNEMENT Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

04 ENTRETIEN DES OUTILS ET DU FILTRE

Si le robot aspirateur se met soudainement à zigzaguer, cela peut être dû à un corps étranger qui bloque la roue d’entraînement.

1. Pour nettoyer la roue d’entraînement, placez un

chiffon doux sur le sol et retournez doucement l’unité principale.

2. Vérifiez la présence de corps étrangers et retirezles à l’aide d’un bâton ou d’une paire de pinces aux

bouts arrondis si nécessaire. Entretien des outils et du filtre _35 DJ68-00620H(0.0).indb 35 2011.8.30 11:14:33 AM Dépannage LISTE DE VÉRIFICATION AVANT D’APPELER LE CENTRE D’ASSISTANCE PROBLÈME Le robot aspirateur ne fonctionne pas du tout. Le robot aspirateur s’arrête en cours de nettoyage. La puissance d’aspiration est faible lors du nettoyage. Le robot aspirateur ne parvient pas à localiser le chargeur. VÉRIFICATION

• Le réservoir de poussière est-il en place? SOLUTION
• Remettez le réservoir de poussière en place.

• Le bouton de mise sous tension est-il activé? • Allumez le bouton de mise sous tension.
• Le mode de nettoyage ( ) est-il allumé sur le panneau d’affichage?

• Appuyez sur le bouton ( ). (Pour le désactiver, maintenez appuyé le bouton ( ) pendant 3 secondes minimum.)

• Le dernier carré de l’indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il affiché sur le panneau d’affichage?

• Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger.

• Le dernier carré de l’indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il affiché sur le panneau d’affichage?

• Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger.

• Le robot aspirateur est-il coincé dans des câbles traînant sur le sol?

• Éteignez du bouton de mise sous tension et enlevez les câbles.

• Le robot aspirateur est-il coincé au niveau d’un trou? - La roue d’entraînement ne touche plus le sol.

• Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.

• Y a-t-il un petit bout de tissu (chiffon) enroulé autour de la roue d’entraînement?

• Éteignez du bouton de mise sous tension et enlevez le bout de tissu.

• Le robot aspirateur est-il coincé au niveau du seuil de porte?

• Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.

• Vérifiez si le réservoir de poussière n’est pas plein.

• Arrêtez le robot aspirateur et videz le réservoir de poussière.

• Vérifiez si l’orifice d’aspiration n’est pas obstrué par un corps étranger.

• Éteignez du bouton de mise sous tension et retirez le corps étranger obstruant l’orifice d’aspiration.

• Vérifiez si le filtre n’est pas bouché.

• Nettoyez soigneusement le filtre.

• Vérifiez si la prise du chargeur est correctement branchée sur la prise murale.
• Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer.
• Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l’aide d’un chiffon sec. 36_ Dépannage DJ68-00620H(0.0).indb 36 2011.8.30 11:14:33 AM Dépannage

CODES D’ERREUR : DÉPANNAGE

CAUSE 05 DÉPANNAGE CODE D’ERREUR SOLUTION

• Le robot aspirateur est coincé, • Éteignez du bouton de mise sous tension entravé par quelque chose.
• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la brosse principale.
• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d’entraînement gauche.
• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d’entraînement droite.
• Vérifiez le capteur antichoc.
• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’obstacles.
• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’escarpement.
• Réservoir de poussière non inséré.
• Un corps étranger (ficelle, tissu, etc.) est coincé dans la brosse rotative latérale. situé sous le robot et déplacez le robot.
• Éteignez du bouton de mise sous tension

situé sous le robot et retirez le corps étranger coincé dans la brosse principale. Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement gauche. Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement droite. Tirez légèrement sur le pare-choc vers l’extérieur. Éteignez du bouton de mise sous tension situé sous le robot et essuyez les fenêtres avant et arrière du capteur à l’aide d’un chiffon doux. Éteignez du bouton de mise sous tension situé sous le robot et essuyez la fenêtre du capteur d’escarpement à l’aide d’un chiffon doux. Insérez le collecteur de poussière jusqu’à entendre un petit « clic ». Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la brosse rotative latérale. ∗ Si vous appuyez sur le bouton Start/Stop ou éteignez du bouton de mise sous tension, le code d’erreur est effacé. Dépannage _37 DJ68-00620H(0.0).indb 37 2011.8.30 11:14:33 AM Caractéristiques techniques du produit 93 mm (hauteur) 355 mm (longueur) 355 mm (largeur) Unité principale 122 mm (hauteur) 161 mm (longueur) 275 mm (largeur) Chargeur (Station de recharge) 38_ Caractéristiques techniques du produit DJ68-00620H(0.0).indb 38 2011.8.30 11:14:33 AM Caractéristiques techniques du produit CLASSIFICATION VALEUR Diamètre 355 mm Hauteur 93 mm Poids 4,0 kg Tension AC 220-240V~, 50-60Hz Consommation électrique de charge 50 W Consommation électrique de l’unité principale 40 W Caractéristiques de la batterie 14,4 V / 2000 mA Capacité du réservoir de poussière Environ 0,6 ℓ Mode de nettoyage Auto (automatique), Spot (localisé), Max (intensif), Edge (Obstacle), nettoyage programmé Temps de charge Environ 120 minutes Temps de nettoyage (sur sol dur) Environ 90 minutes Caractéristiques mécaniques Caractéristiques électriques Caractéristiques de nettoyage Méthode de nettoyage Reconnaissance de la forme du plafond Type de boutons de l’unité principale Type bouton Garantie Cet appareil est garanti pendant un an (à partir de la date d’achat) pour les pièces ainsi que la main d’oeuvre et cela dans toute la France métropolitaine. Pour bénéficier de la garantie constructeur, nous vous recommandons de conserver votre facture d’achat avec ce mode d’emploi. Vous devez présenter l’ensemble en cas de panne ou de dysfonctionnement de votre appareil pour bénéficier de la garantie. (La facture d’achat fait office de bon de garantie) Veuillez noter le numéro de série de votre appareil ainsi que la date d’achat dans l’espace ci-dessous prévu à cet effet. Référence du modèle : - - - - - - - - - - - - - Numéro de série : - - - - - - - - - - - - - - - - - Date d’achat : - - - - - - - - - - - - - - - - - - - - Revendeur : - - - - - - - - - - - - - - - - - - - - - Caractéristiques techniques du produit _39 DJ68-00620H(0.0).indb 39 2011.8.30 11:14:34 AM 56, Quai de Dion Bouton 92806 PUTEAUX CEDEX Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :

Vous pouvez également vous connectez à notre site internet http://www.samsung.com Cet aspirateur a été approuvé selon les directives suivantes : Directive EMC : 2004/108/EEC Directive de sécurité sur la basse tension : 2006/95/EC DJ68-00620H(0.0).indb 40 2011.8.30 11:14:34 AM SR8825 Robotstofzuiger Gebruiksaanwijzing

• Knippert de batterijniveau-indicator op
