MANUAL DE UTILIZADOR NAVIBOT-SR8855 SAMSUNG
Não coloque objetos em cima da aspiradora robô.
Obrigado por ter adquirido um produto Samsung.
Para aceder a um serviço mais completo,
registe por favor o seu produto em
www.samsung.com/register
- Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.
- Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.
SÍMBOLOS DE ATENÇÃO/AVISO USADOS
| AVISO | Indica que existe o perigo de ferimentos graves ou morte. |
| ATENÇÃO | Indica que existe o risco de ferimentos ou danos materiais. |
OUTROS SÍMBOLOS UTILIZADOS
| NOTA | Explica os termos paraaabdar osutilizadoresacomprender comoutilizarcorrectamente oproduto. |
INSTRUÇÕES DE SEGURANÇA IMPORTANTES
Ao usar um dispositivo elétrico, as precauções básicas devem ser tomadas, incluindo o seguinte:
LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ASPIRADOR ROBÔ.
Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efectuar uma manutenção.
AVISO: para reduzir o risco de incêndio, choque elétrico ou ferimentos:
GERAL
- Utilize o aparelho apenas como descrito neste manual.
- Não utilize o Aspirador Robot nem o carregue se estiverem danificados.
- Se o aspirador não funcionar corretamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente.
- Não mexa no carregador nem no Aspirador Robot com as mãos molhadas.
- Utilize apenas em superfícies secas e no interior.
- Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimentos, exceto se forem supervisionadas ou se lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
- As crianças devem ser vigiadas para impedir que brinquem com o aparelho.
- Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
- Não o utilize ao ar livre ou em superfícies molhadas.
- Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efetuar uma manutenção.
- Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
- Não o utilize com um cabo ou ficha danificado.
- Não puxe o aspirador pelo cabo, não utilize este como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.
- Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
- Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
- Não corte nem queime as baterias pois estas explodem a altas temperaturas.
- Não tente fazer a manutenção do carregador. As reparações devem ser efectuadas num centro de assistência ao cliente qualificado.
- Não exponha o carregador a altas temperaturas, nem à humidade.
Aspirador Robot
- Não aspire objectos duros ou afiados, como vidro, parafusos, moedas, etc.
- Não utilize o aparelho sem o depósito instalado. Ao efectuar a manutenção, não ponha os dedos ou outros objectos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
- Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e tudo o que possa dificultar a passagem do ar.
- Não aspire materiais tóxicos (lixívia, amônia, líquido de limpeza de canos, etc.).
- Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
- Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
- Não utilize o Aspirador Robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
- Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.
02
13
MONTAR O ASPIRADOR
15
UTILIZAR O ASPIRADOR
20
FILTRO E FERRAMENTAS DE MANUTENÇÃO
36
RESOLUÇÃO DE PROBLEMAS
43
ESPECIFICAÇÕES DO PRODUTO
46
06 Corrente elétrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção 13 Características do produto

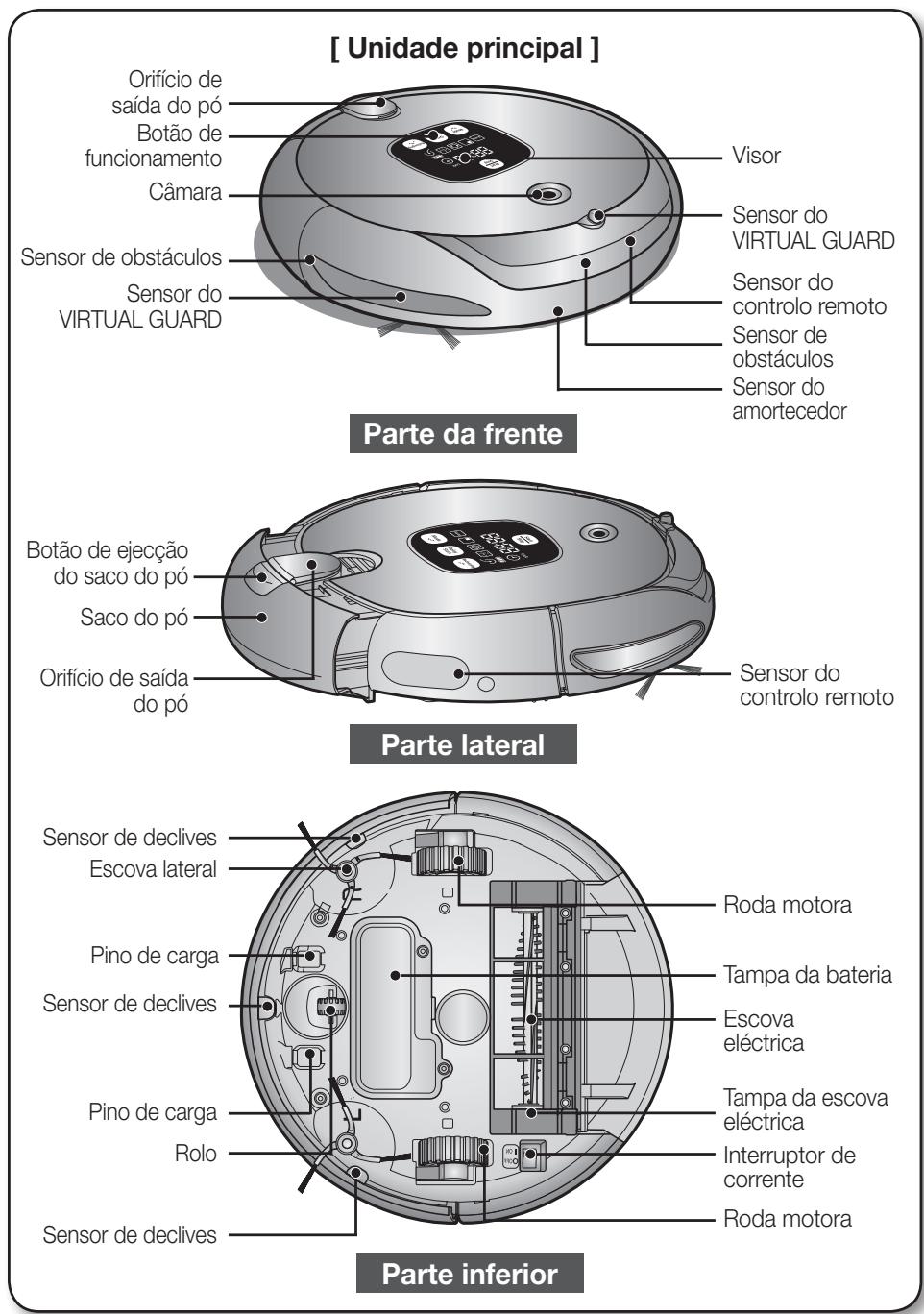

15 Componentes 16 Nome de cada peça
20 Instalar o Aspirador Robot 20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente 21 Instalar o carregador 22 Carregar 23 Bateria 24 Acertar a hora 25 Instalar o VIRTUAL GUARD 27 Utilizar o Aspirador Robot 27 Iniciar/parar a limpeza 28 Recarga 29 Limpeza automática 30 Limpeza pontual 31 Limpeza máxima 32 Limpeza manual 33 Limpeza Cantos 34 Limpeza programada 35 Programar a limpeza diária 36 Limpar o Aspirador Robot 36 Tenha em atenção os métodos de manutenção e limpeza 36 Limpar a janela do sensor e a câmera 37 Esvaziar rapidamente o compartimento do pó 37 Limpar o saco do pó e o filtro 39 Limpar a escova elétrica 41 Limpar a escova rotativa lateral para limpeza de cantos 42 Limpar a roda motora
43 Lista de verificação antes de ligar para o serviço de assistência 45 Resolução dos problemas indicados pelos códigos de erro 46 Especificações do produto
CORRENTE ELÉTRICA
Não dobre o cabo elétrico à força nem coloque em cima dele objetos pesados que o possam partir.
- Se o fizer pode provocar um incêndio ou choque elétrico.
Limpe bem todo o pó ou água que possa existir na ficha elétrica.
- Se não o fizer pode provocar uma avaria no aparelho ou um choque elétrico.
Não desligue a ficha elétrica da tomada de corrente puxando-a pelo cabo nem toque na ficha com as mãos molhadas.
- Se o fizer pode provocar um incêndio ou choque elétrico.
Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.)
- Se o fizer pode provocar um incêndio ou choque elétrico.
Não utilize uma ficha ou cabo elétrico danificado nem uma tomada de parede que esteja solta.
- Se o fizer pode provocar um incêndio ou choque elétrico.
ANTES DE UTILIZAR
Antes de ligar o Aspirador Robot, verifique se o saco do pó está montado.
- Se o saco do pó não estiver colocado, o aspirador não funciona.
Nunca utilize o Aspirador Robot em locais com material combustível como:
- Locais com velas ou candeeiros de mesa no chão.
- Locais com fogo aceso (lareira ou braseira).
- Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.
O aspirador se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.
- Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anómalo e avaria) se utilizar o aspirador nestes locais.
Abra todas as portas para limpar todos os compartimentos.
- Se uma porta estiver fechada, o Aspirador Robot não poderá entrar no compartimento.
- No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o Aspirador Robot possa cair para um piso inferior.
No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.
- As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova elétrica.

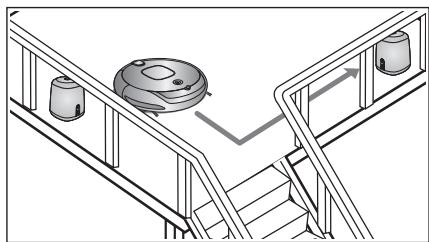

Quando o sensor de declives estiver sujo, o Aspirador Robot pode cair das escadas, parapeitos, etc.
Isso pode provocar ferimentos em alguém ou danificar seriamente o aspirador.
Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmera para não executar ordens erradas.
Barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmera para não executar ordens erradas.
Retire primeiro todos os objetos que possam ser danificados ou artigos frágeis das áreas a aspirar.
Retire primeiro todos os objetos ou artigos frágeis das áreas a aspirar.
- Verifique se retirou todos os objetos antes da limpeza.
- Retire os artigos frágeis, como louças, objetos de vidro, vasos de flores, etc.
- O aspirador robô não reconhece moedas, anéis ou outros objetos valiosos, como joias.
Retire os objetos espalhados pelo chão antes de aspirar.
- O Aspirador Robot detecta os obstáculos a 5 cm de distância.
- As toalhas de banho, os tapetes em frente das banheiras e lavatórios, as entradas, as divisões de serviço, os cabos elétricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova elétrica. Se isso acontecer, os objetos podem cair da mesa.
- O aspirador robô pode atingir as crianças e fazê-las cair.
Assegure-se de que as crianças não pisam nem se sentam em cima do Aspirador Robot.
- As crianças podem cair ou ferir-se ou o aspirador pode ficar gravemente danificado.
Se deixar uma criança ou um animal de estimação sozinho, desligue o Aspirador Robot no interruptor de corrente.
- O Aspirador Robot pode chamar a sua atenção.
- Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova elétrica, pode ferir-se.
- Se uma criança ou animal de estimação estiver no caminho do Aspirador Robot, este pode identificá-lo como um obstáculo e não limpar esta zona.
- Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desativa todas as funções.
Ao instalar o carregador, não deixe o cabo elétrico esticado no chão.
- Se o Aspirador Robot se recarregar ou passar automaticamente pela estação de carregamento, pode enrolar o cabo elétrico à sua volta.
Mantenha sempre o cabo elétrico do carregador ligado à tomada de corrente.
- Embora o Aspirador Robot tenha uma função de carga automática, se o cabo elétrico da estação de carregamento estiver desligado, o aspirador não carrega a bateria automaticamente.
ANTES DE UTILIZAR

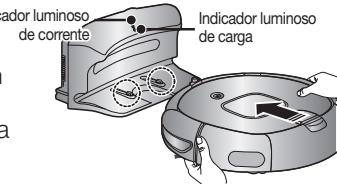

Instale o carregador num local de fácil acesso pelo Aspirador Robot.
- Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática.
Os objetivos na frente do carregador impedem a entrega automática do Aspirador Robot.
Não deixe nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.
- Causará danos graves no carregador.
Certifique-se de que não há vestígios de líquidos na base do carregador.
- Se isso acontecer, pode provocar um incêndio ou choque elétrico.
Certifique-se de que o Aspirador Robot não passa sobre nem aspira líquidos, como água, óleo ou materiais para camas de animais de estimação.
- Pode provocar danos graves no aspirador.
- Os líquidos podem espalhar-se nas rodas e sujar todo o chão.
Não utilize o carregador para outros fins.
- Pode provocar danos graves no carregador ou provocar um incêndio.
DURANTE A UTILIZAÇÃO
Não utilize o Aspirador Robot em tapetes grossos.
- Pode provocar problemas no Aspirador Robot.
- Pode danificar os tapetes.
Não utilize o Aspirador Robot em cima de uma mesa ou em locais altos.
- Pode danificar o aspirador se ele cair acidentalmente.
O Aspirador Robot pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc. durante o funcionamento.
- Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.
Não coloque nenhum objeto em cima do Aspirador Robot.
- Pode provocar uma avaria no mesmo.
Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador quando aspirar.
- Se utilizar o aspirador durante um longo período de tempo com a porta de entrada obstruída, pode provocar danos graves no aspirador.
Se o Aspirador Robot fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente.
O Aspirador Robot pode não encontrar continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda.
- O Aspirador Robot deixa de funcionar, por razões de segurança, quando se movimentar durante mais de 5 minutos.
- Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente (antes de deslocar o aspirador para um local onde possa continuar a limpeza).
DURANTE A UTILIZAÇÃO
O Aspirador Robot não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes.
- Limpe esses locais manualmente.
Se o Aspirador Robot não conseguir apanhar os montes de pó que se formaram durante a aspiração, pode ficar montes de pó antes da limpeza.
- Neste caso, varra o pó com outros objetos de limpeza.
LIMPEZA E MANUTENÇÃO
Para limpar o aspirador, não pulverize água diretamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool.
- Pode provocar danos graves no aspirador.
Não faça demasiada força no amortecedor do Aspirador Robot.
- Se o sensor do amortecedor ficar danificado, o Aspirador Robot pode colidir com as paredes ou os móveis.
Nenhuma outra pessoa além de um profissional técnico de assistência qualificado pode desmontar ou reconstruir o aspirador.
- Pode danificar o aspirador.
Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives.
- A sujidade acumulada nos sensores provocará o funcionamento incorreto dos mesmos.
LIMPEZA E MANUTENÇÃO
Para remover as substâncias estranhas, use sempre a escova de limpeza (antes de desligar o interruptor de corrente).
- Se não o fizer, o aspirador pode ligar-se subitamente e causar ferimentos ou danos.
Se o cabo elétrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.
- Se não o fizer, pode provocar um incêndio ou choque elétrico.
Antes da limpeza do carregador, desligue o cabo elétrico por motivos de segurança.
- Se não utilizar baterias originais, o aspirador pode avariar.
- Informação sobre a bateria: Ni-MH tamanho AA, UNION SUPPO, Modelo HPY, 12 (EA).

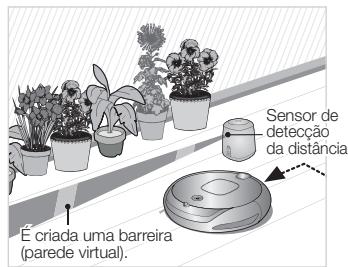

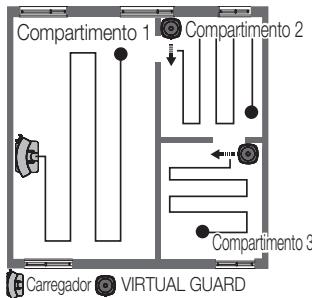

Pode confinar o Aspirador Robot a uma determinada zona utilizando o modo de Barreira (parede virtual) ou limpando várias zonas, uma a uma, utilizando o modo de Proteção (porta virtual).
- O que é o reconhecimento da forma do teto (Visionary mapping™ - mapeamento por visualização)?
Esta função reconhece a forma do teto, utilizando a câmera existente na parte superior para identificar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.
LIMPEZA DELICADA DE CADA CANTO
Como o Aspirador Robot limpa o chão de forma sequencial ao longo do mapa determinado pela função de reconhecimento da forma do teto, limpa todos os cantos do chão.
VÁRIOS MODOS DE LIMPEZA

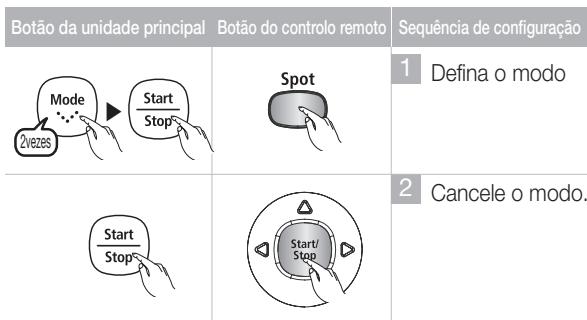

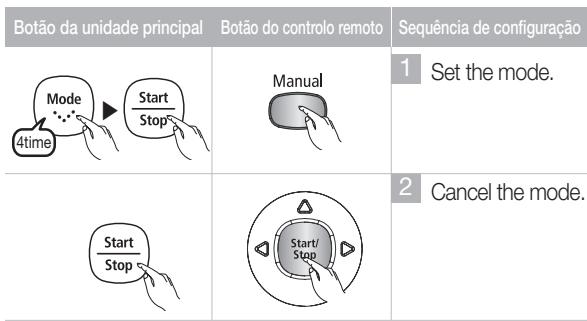

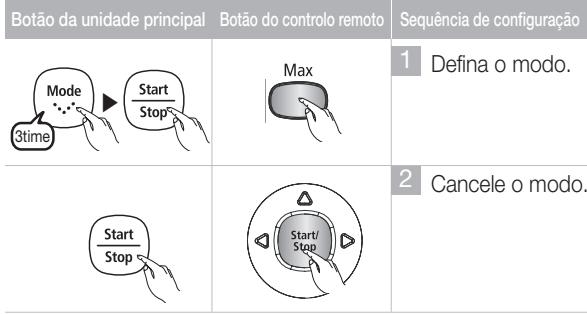

Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.

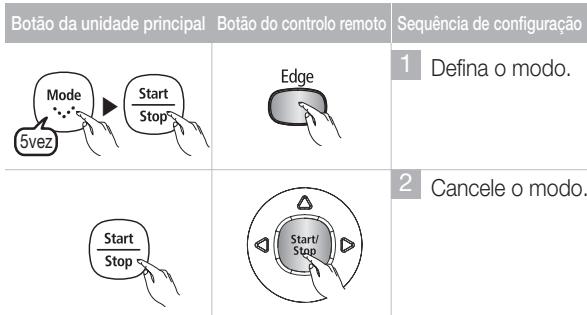

5. Modo Cantos
Quando o sensor de obstáculos detecta um obstáculo durante a limpeza, o Aspirador Robot reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos outros.
À hora programada, o Aspirador Robot começa a limpar o chão.
O Aspirador Robot limpa o chão todos os dias à hora programada.

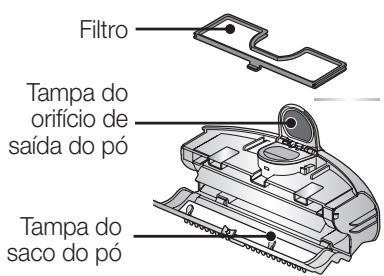

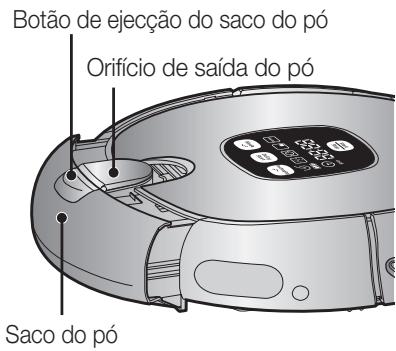

FÁCIL REMOÇÃO DO PÓ
O orifício de saída do pó na parte superior permite esvaziar facilmente o compartimento do pó com um aspirador normal sem que o pó se espalhe.

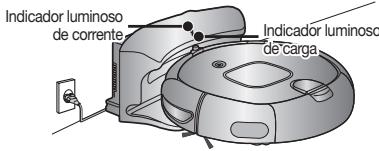

Quando a bateria tem pouca carga, o Aspirador Robot é automaticamente encaminhado para o carregador, para poder efetuar um carregamento automático rápido.
ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS
A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.
ATRAVESSAR A SOLEIRA
O inovador sistema de transmissão do Aspirador Robot permite-lhe atravessar as soleiras das portas com uma altura de cerca de 1cm e limpar todos os compartimentos. Por razões de segurança, o Aspirador Robot foi concebido para não atravessar soleiras de portas com uma altura superior a 1cm.
ANTI-CHOQUE
O Aspirador Robot detecta e evita obstáculos em duas fases. Na primeira fase, os sete sensores de obstáculos detectam os obstáculos e se o aspirador bater num obstáculo, os sensores do amortecedor absorvem o impacto.
ANTI-QUEDA
Os 3 sensores de declives detectam degraus descendentes como, por exemplo, escadas ou a soleira da porta da rua, de modo a impedir que o Aspirador Robot caia pelas escadas abaixo.
Se levantar o Aspirador Robot durante a limpeza, as rodas motoras, a escova elétrica, o motor de sucção e a escova lateral rotativa param automaticamente à detecção do sensor.
Montar o aspirador
COMPONENTES
- Outros componentes
(Pilhas tipo AAA) Manual do utilizador/2 baterias
VIRTUALGUARD
Filtro de substituição
Escova de limpeza
Suporte do controlo remoto
Escova lateral de substituição para limpeza de cantos (2)
Escova elétrica de substituição

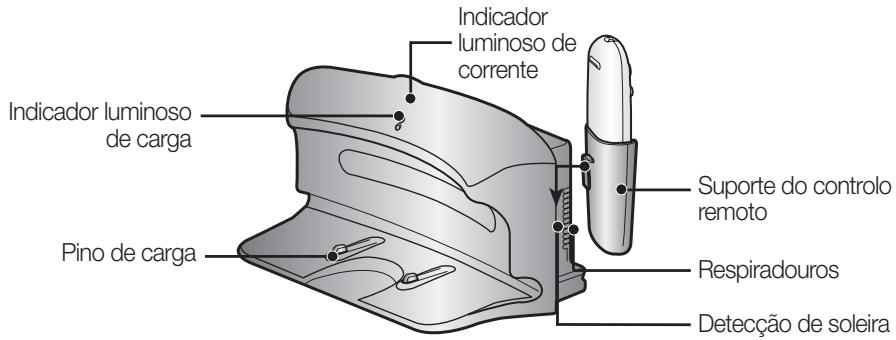

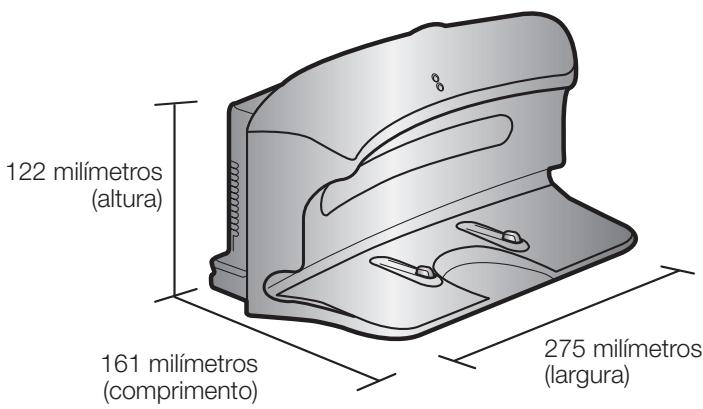

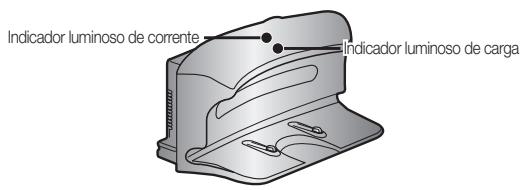

[ Carregador (estação) ]

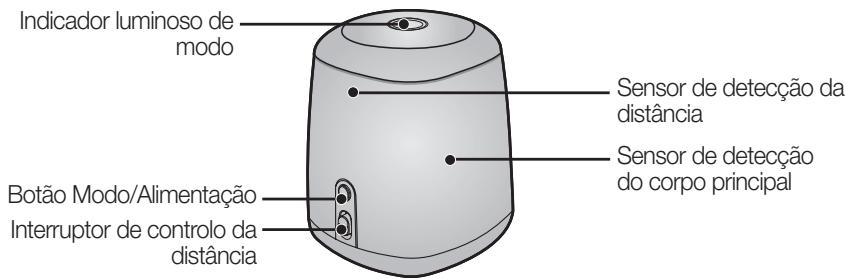

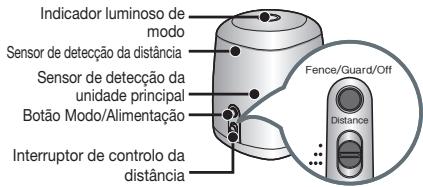

[VIRTUAL GUARD]
As baterias não são fornecidas com o aparelho. Tem de as comprar separadamente. Instale as baterias alcalinas (como D) antes da utilização.
Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.
Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorrecta, o VIRTUAL GUARD não funciona.)
Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.
Na altura da aquisição do produto, as pilhas não estão instaladas no controlo remoto. Instale as pilhas alcalinas (tipo AAA) antes da utilização.
1
Levante a tampa do compartimento de bateria localizado na parte de trás do controlo remoto, enquanto prime a patilha de bloqueio.
2
Instale as pilhas no controlo remoto, como se mostra na figura abaixo. (Se instalar as pilhas com a polaridade errada, o controlo remoto não funciona.)
3

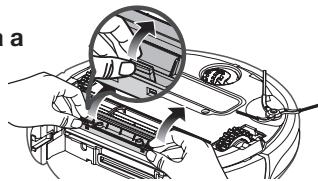

Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

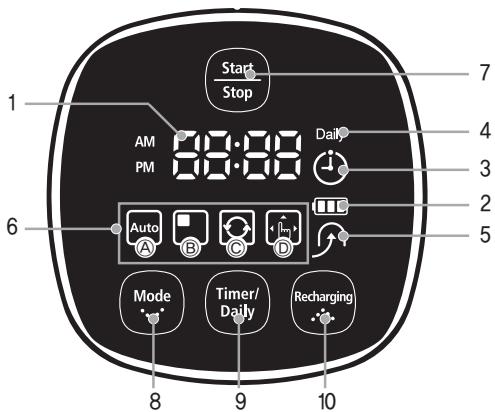

[Visor]
![SAMSUNG NAVIBOT-SR8855 - [Visor] - 1](/content/2020/04/22164/images/0ab0e5ae225be422f9aac376f007bb67c727d1e72cd5f4b9b06fcd694e95edba.jpg)
SECÇÃO DO VISOR
1. Visor de números
- Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e ícones.
2. Indicador do nível da bateria
- Em carregamento: Mostra a evolução da energia em 3 passos.
- Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando "LO".)
- Este ícone acende-se quando o Aspirador Robot volta à estação de energia, para recarregar a bateria.
- Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.
(a) Modo automático: Este ícone acende-se quando é selecionado o Modo de auto limpeza. (b) Modo pontual: Este ícone acende-se quando é selecionado o Modo de limpeza pontual. (c) Modo máximo: Este ícone acende-se quando é selecionado o Modo de limpeza máxima. (d) Modo manual: Este ícone acende-se quando é selecionado o Modo de limpeza manual. (e) Modo Cantos: "Edge" está ligado quando o modo de limpeza de cantos está selecionado.
7. Iniciar/Parar
- Prima para iniciar/parar a limpeza.
8. Modo de limpeza
- Prima para selecionar um modo de limpeza. Depois de selecionar um modo de limpeza, prima o botão (Start), para começar a limpar.
9. Temporizador/Diariamente
- Se premir este botão, o ícone de recarga acende-se e o Aspirador Robot volta à estação de carregamento para carregar a bateria.
INSTALAR O ASPIRADOR ROBOT
ORDEM DE INSTALAÇÃO
1. Ligar ou desligar o interruptor de corrente
Para usar o Aspirador Robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.
2. Instalar o carregador
Para carregar o Aspirador Robot tem primeiro de instalar o carregador.
Como a bateria está descarregada quando o produto é adquirido, tem de carregar totalmente antes da utilização.
3. Carregar a bateria
Tem de carregar completamente a bateria antes de utilizar o Aspirador Robot.
4. Acertar a hora
Deve acertar a hora para utilizar as opções de limpeza programada e diária.
5. Instalar o VIRTUAL GUARD
Pode confinar o Aspirador Robot a uma zona especial utilizando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, utilizando o modo de Proteção (porta virtual).
LIGAR OU DESLIGAR O INTERRUPTOR DE CORRENTE
Para utilizar o Aspirador Robot, tem de ligar o interruptor de corrente.
Se desligar o interruptor de corrente, todas as definições são reiniciadas.
1. Vire a unidade principal e ligue o interruptor de corrente.
- Se os ícones não estiverem acesos, isso indica que a bateria está totalmente descarregada. Neste caso, acople o Aspirador Robot à estação de carregamento antes de ligar o interruptor de corrente.
- Tenha em atenção que se desligar o interruptor de corrente reinicia todas as definições.
Se o interruptor de corrente estiver desligado, o Aspirador Robot não é carregado mesmo que esteja acoplado à estação de carregamento.
Utilizar o aspirador
INSTALAR O ASPIRADOR ROBOT
INSTALAR O CARREGADOR
- Instale o carregador numa superfície plana.
- Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.
- Instale o carregador num local de fácil acesso pelo Aspirador Robot.
- Disponha o cabo elétrico ao longo da parede.
- Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.
Nunca desligue o cabo elétrico do carregador da tomada de parede.
- Se o carregador não receber corrente, o Aspirador Robot não consegue encontrar o carregador e não poderá carregar-se automaticamente.
- Se o Aspirador Robot for separado do carregador, a bateria fica automaticamente descarregada.
INSTALAR O ASPIRADOR ROBOT
CARREGAR
Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o Aspirador Robot manualmente.
Ligue o interruptor de corrente existente na parte inferior do produto.
- O indicador luminoso de energia acende-se com uma luz verde.
2. Verifique o estado da energia do Aspirador Robot.
- Quando a carga começa, o indicador de nível da bateria e "B" aparecem em sequência no visor.
- Quando a carga estiver terminada, o indicador de nível da bateria e a indicação "FULL" aparecem no visor.
A carregar Totalmente carregado
- Quando o visor de nível da bateria piscar durante a limpeza, o Aspirador Robot para de aspirar e carrega-se automaticamente no carregador.
Carga terminada Carga necessária
- Se o nível da bateria piscar e a indicação "LO" aparecer durante a limpeza, o Aspirador Robot não pode ser comandado pelo controlo remoto nem pelos botões da unidade principal. Neste caso, transporte o Aspirador Robot directamente para o carregador, para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada.)
- Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 horas e funciona durante cerca de 90 minutos.
- Se carregar uma bateria que esteja sobreaquecida, o tempo de energia para. Medidas a partir quando a entrega não é uniforme. Se o Aspirador Robot não conseguir carregar automaticamente, verifique o seguinte.
- Desligue e ligue o interruptor de corrente na parte inferior do Aspirador Robot (Reiniciar).
- Volte a ligar o cabo elétrico do carregador (Reiniciar).
- Verifique se há substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco.
- Verifique se há objetos perto do carregador que sejam refletores fortes.
- Se separar o Aspirador Robot do carregador, este descarrega-se naturalmente.
- Carregue o Aspirador Robot através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do Aspirador Robot e desligue a corrente do carregador, para os guardar.)
INSTALAR O ASPIRADOR ROBOT
BATERIA
- O Aspirador Robot é alimentado por uma bateria recarregável de hidreto de metal de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.
- O período de garantia da bateria é de 6 meses a contar da data da compra.
- Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual é o símbolo da coisa genuína (SAMSUNG) e o número do modelo.
- Informação sobre a bateria: Ni-MH tamanho AA, UNION SUPPO, Modelo HPY, 12 (EA).
- Esta bateria destina-se apenas a aspiradores robóticos da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida. - Não desmonte nem modifique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objeto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0°C ~ 40°C). - Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor. - Não deite fora esta bateria no lixo doméstico. - Siga todos os regulamentos locais quando deitar fora baterias usadas.
- Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.
- Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.
A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.
INSTALAR O ASPIRADOR ROBOT
ACERTAR A HORA
Para usar corretamente as funções Limpeza programada e Limpeza diária, é necessário acertar a hora.
Só pode acertar a hora com o controlo remoto.
Só pode acertar a hora com o controlo remoto.
Suponha que a hora atual é 07:00 a.m. (manhã).
Controlo remoto
Sequência de configuração
1 Introduza a "hora" atual.
2 Entre no modo de configuração.
3 Acerte a "hora".
4 Introduza os "minutos" atuais.
5 Termine o acerto.
- Quando acertar a hora, carregue no botão (Clap/Sleep) e não no botão Clock para sair do modo de acerto da hora.
- Se tiver definido uma limpeza programada, não pode alterar a hora.
INSTALAR O ASPIRADOR ROBOT
INSTALAR O VIRTUAL GUARD
Pode conferir o Aspirador Robot a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).
Fence/Guard/Off
Sensor de DETECÇÃO da distância: O sensor de detecção da distância cria uma barreira virtual direita com o comprimento específico da Barreira.
Operações dos botões
- Operações do indicador luminoso do modo
- Modo de Barreira (parede virtual): o indicador luminoso vermelho pisca.
- Modo de Proteção (porta virtual): o indicador luminoso verde pisca.
- Desligado: o indicador luminoso apaga-se.
- Definir o modo
- Sempre que carregar no botão Modo/Alimentação, selecione os modos Barreira (parede virtual) → Proteção (porta virtual) → Desligado, por esta sequência.
- Definir o comprimento da Barreira
- Defina a distância para restringir o acesso do Aspirador Robot a partir do VIRTUAL GUARD, utilize o interruptor de controlo da distância.
| Reguição do interruptor | Distência maior |
| • (Short) | About 1~2m |
| •• (Medium) | About 2~3m |
| ••• (Long) | About 3~4m |
* Regule o interruptor de acordo com o comprimento da Barreira exigido.
Criar uma Barreira (parede virtual)
O VIRTUAL GUARD cria uma barreira invisível que o Aspirador Robot não consegue atravessar.
Ex.: em frente de vasos, mobília, porta da rua, etc.
- Selecione o modo Barreira (parede virtual) com o botão Modo/Alimentação.
- O indicador luminoso do modo pisca a vermelho.
- Defina o comprimento da barreira usando o interruptor de controlo da distância.
- Instale o VIRTUAL GUARD em frente das áreas de acesso que quer impedir ao Aspirador Robot.
- Instale o VIRTUAL GUARD de modo a que o sensor de DETECÇÃO da distância possa criar uma barreira invisível que o Aspirador Robot não consiga atravessar.
Utilizar o modo de Proteção (porta virtual)
O VIRTUAL GUARD cria uma porta invisível que o Aspirador Robot não consegue atravessar, quando não acabar a limpeza dessa divisão. O VIRTUAL GUARD abre a porta invisível quando terminar a limpeza da divisão.
- Selecione o modo Proteção (porta virtual) com o botão Modo/Alimentação.
- O indicador luminoso do modo pisca a verde.
- Defina o comprimento da barreira usando o interruptor de controlo da distância.
- Instale o VIRTUAL GUARD à entrada da divisão que vai aspirar.
- Instale o VIRTUAL GUARD de modo a que o sensor de deteção da distância possa criar uma barreira invisível que o Aspirador Robot não consiga atravessar.
- Quando não estiver a utilizar o VIRTUAL GUARD, desligue a corrente. (Se não vai usar o Aspirador Robot durante longos períodos de tempo, retire as baterias para evitar que descarreguem.)
- Se o botão Modelo/Alimentação não funciona, é porque as baterias estão gastas. Neste caso, substitua as baterias. (Especificações: Baterias alcalinas Tipo D (LR20))
- Pode comprar um VIRTUAL GUARD na Samsung Electronics customer care Co., Ltd.
- A transmissão do sinal de infravermelhos pode não ser fácil em locais expostos a lâmpadas de halogéneo ou ao ar livre.
- O Aspirador Robot utiliza 3 tipos de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.
- Quando utilizar o controlo remoto, o Aspirador Robot pode atravessar a barreira virtual do VIRTUAL GUARD ou ir contra um obstáculo, porque o sinal do controlo remoto tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.
- Se for utilizado num local pequeno ou a curta distância, o Aspirador Robot pode funcionar mal devido à interferência dos sinais de infravermelhos.
- Instale o VIRTUAL GUARD longe do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
- Se definir o comprimento da barreira para um valor superior ao da distância exigida, o Aspirador Robot pode não limpar corretamente. Defina o comprimento da barreira para um valor apropriado usando o interruptor de controlo da distância.
- Se utilizar mais de um Aspirador Robot em simultâneo, eles podem funcionar mal devido à interferência dos sinais de infravermelhos.
- Rode o VIRTUAL GUARD noutro sentido ou defina o comprimento da barreira para um valor apropriado se o sensor de deteção da distância do VIRTUAL GUARD estiver voltado para o carregador, porque pode interromper o carregamento automático.
[Prioridade do sinal de infravermelhos]
Controlo remoto![SAMSUNG NAVIBOT-SR8855 - [Prioridade do sinal de infravermelhos] - 1](/content/2020/04/22164/images/d37c4e59dc3082a44ce342a5074c2e9c34ca83e28714dd5d50d76c90bdb31507.jpg)
VIRTUAL GUARD![SAMSUNG NAVIBOT-SR8855 - [Prioridade do sinal de infravermelhos] - 2](/content/2020/04/22164/images/45367e4803128a2d0cfc088c672d75d20908fbfd273c1c96bdc1b35e60698770.jpg)
Carregador![SAMSUNG NAVIBOT-SR8855 - [Prioridade do sinal de infravermelhos] - 3](/content/2020/04/22164/images/60e5cdc0b306cf9eb6efe7de38f97e15e1ec335af025a7c8a6b17f83778e23a5.jpg)
Pode iniciar ou parar todas as funções do Aspirador Robot.
■ As funções do Aspirador Robot funcionam se o interruptor de corrente estiver ligado. - Como o Aspirador Robot está a funcionar, carregue no botão (Start/Stop) para cancelar a operação e selecionar uma função.
Ligar ou desligar
Ligar
- Controlo remoto: Carregue no botão [Power].
- Unidade principal: Carregue no botão (Start/Stop).
- Ficam ativados os botões da unidade principal, o indicador de nível da bateria e os ícones dos modos de limpeza.

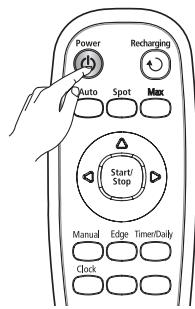

Desligar
- Controlo remoto: Carregue no botão [Power].
- Unidade principal: Carregue sem soltar o botão (Start) durante 3 segundos.
- Ficam desactivados todos os ícones, excepto o do indicador de nível da bateria.
Utilizar o controlo remoto
- Controlo remoto: Carregue no botão Automática, Pontual, Máxima, Manual ou Cantos.
- Unidade principal: Selecione o modo Automática / Pontual / Máxima / Manual / Cantos com o botão (Mod) e depois confirme.
- Quando começar a aspirar, o Aspirador Robot começa a mover-se.
- Carregar no botão (Step) sem selecionar o modo de limpeza, começa a aspirar no modo Automático.
Utilizar os botões da unidade principal
Parar
- Para parar, carregue no botão (Start/Stop) no controlo remoto ou na unidade principal.
- Quando parar a limpeza, o Aspirador Robot pára.
UTILIZAR O ASPIRADOR ROBOT
RECARGA
Pode fazer o Aspirador Robot regressar ao carregador para recarregar a bateria usando o botão de recarga.
- Como o Aspirador Robot funciona, carregue no botão (Start/Stop) para cancelar a operação e carregue no botão Recharging.
- Carregue no botão Recharging.
- Acende-se o ícone da unidade principal (f) e o Aspirador Robot regressa ao carregador.
- Para parar o Aspirador Robot quando ele está a voltar ao carregador, carregue no botão (Start/Stop).
- Para testar a função de carga automática, carregue no botão Recharging quando o Aspirador Robot estiver a menos de 1,5 m do carregador.
Utilizar o controlo remoto
Resolução de problemas quando o Aspirador Robot não regressa ao carregador
- Verifique a instalação do carregador
- Se o carregador estiver num local onde não possa guiar o Aspirador Robot até ele.
- Se o carregador estiver a mais de 5 m de distância do Aspirador Robot.
Pode ser necessário mais tempo para que o Aspirador Robot regresse ao carregador.
- Carregue manualmente o Aspirador Robot nos seguintes casos.
- Se o carregador estiver instalado num canto.
- Quando a bateria estiver totalmente descarregada.
- Se o Aspirador Robot estiver preso num obstáculo (mobília, etc.)
- Se o Aspirador Robot não conseguir passar a soleira da porta para chegar ao local quando o carregador está instalado. (A altura da soleira deve ser de aproximadamente 1 cm ou menos).
Utilizar os botões da unidade principal
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA AUTOMÁTICA
O Aspirador Robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.
- Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o Aspirador Robot recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o Aspirador Robot regressa automaticamente à estação do carregador e recomeça a aspirar antes de ter carregado a bateria. (Número de operações da limpeza retomadas: Uma)
Botão da unidade principal Botão do controlo remoto Sequência de configuração
1 Defina o modo.
2 Cancelar o modo.
Durante a limpeza
NOTA
- Se o Aspirador Robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
- Se mover o Aspirador Robot ou premir um botão durante a carga, o aspirador conclui que a limpeza está completa e não a retoma.
Quando terminar a limpeza
Não mova o Aspirador Robot nem prima um botão durante a limpeza. Caso contrário, o Aspirador Robot conclui que a limpeza está completa e retoma a limpeza desde o início.
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA PONTUAL
Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.
Leve o Aspirador Robot para o local onde quer executar uma limpeza pontual.
- No modo de limpeza pontual, o Aspirador Robot limpa uma área quadrada com 1,5 m de lado.

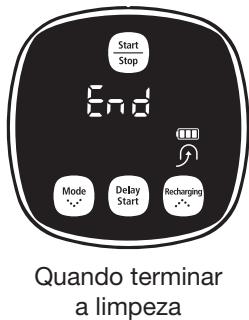

- Quando a limpeza terminar, o Aspirador Robot mostra as indicações End, Stop e Stand by.
Quando o Aspirador Robot estiver na base de carregamento, não é possível efetuar a limpeza pontual.
Durante a limpeza
Quando terminar a limpeza
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA MÁXIMA
O Aspirador Robot move-se automaticamente e limpa até a bateria se esgotar e o respetivo nível piscar apenas um nível.
- Se a limpeza começar quando o aspirador estiver na estação de carregamento, o tempo para regressar ao carregador diminui, porque o Aspirador Robot recorda a sua posição original quando se move.
- Se o nível da bateria ficar baixo durante a limpeza, o Aspirador Robot regressa automaticamente à estação do carregador e retoma a limpeza antes de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)
- Se o Aspirador Robot concluir que a limpeza está completa, não a retoma.
- Se mover o Aspirador Robot ou carregar num botão durante a limpeza, o aspirador conclui que a limpeza está completa (não retoma a limpeza).
Não mova o Aspirador Robot nem carregue num botão durante a limpeza. Caso contrário, o Aspirador Robot conclui que a limpeza está completa e retoma a limpeza desde o início.
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA MANUAL
Pode mover o Aspirador Robot para limpar um local específico diretamente, utilizando o controlo remoto.
- Mova o Aspirador Robot para o local onde quer executar a limpeza manual.

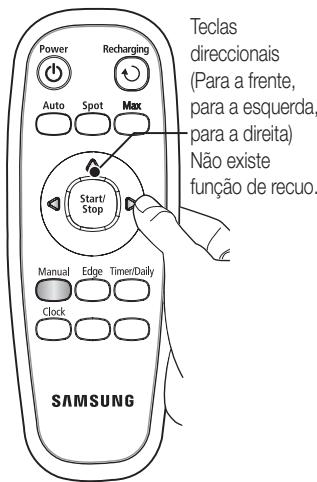

- Pode fazer uma limpeza manual usando apenas o controlo remoto.
Durante a limpeza
Se o Aspirador Robot estiver na estação do carregador, a limpeza manual não é possível.
No modo de limpeza manual, pode aceder a áreas com uma fita de barreira ou com risco de queda (escadas, etc.) utilizando o controlo remoto.
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA DE CANTOS
Quando o sensor de obstáculos deteta um obstáculo durante a limpeza, o Aspirador Robot reduz a velocidade para minimizar o impacto. O sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos. (Este tipo de Aspirador Robot toca nos obstáculos e aspira.)
O Aspirador Robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.
- Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o Aspirador Robot recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o Aspirador Robot regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)
- Se o Aspirador Robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
- Se mover o Aspirador Robot ou carregar num botão durante a limpeza, o aspirador conclui que a limpeza está completa e não a retoma.
Não mova o Aspirador Robot nem carregue num botão durante a limpeza. Caso contrário, o Aspirador Robot conclui que a limpeza está completa e retoma a limpeza desde o início.
UTILIZAR O ASPIRADOR ROBOT
LIMPEZA PROGRAMADA
Pode programar o Aspirador Robot para fazer a limpeza a partir de uma determinada hora.
A limpeza programada só é executada se o Aspirador Robot estiver na estação do carregador.
| Botão daunities principal | Botão do controle remoto | Seque ncia de configuração | Exemplo) Hora actual: 07:00 a.m. (manhã) Hora desejada para o inico da limpeza: 09:30 a.m. (manhã) |
| | 1 Entre no modo de limpeza programada e confirma se a hora configurada está correct. | AM 07:00 |
| | 2 Inicie as definições. | |
| | 3 Acerte a “hora”. | |
| | 4 Confirme a “hora”. | |
| | 5 Acerte os “minutos”. | |
| | 6 Termine as definições. | |
| | 7 Cancele as definições. | |
NOTA
Quando terminar as definições, se carregar no botão (Start/Stop) e não no botão Timer/Daily, sai do modo de limpeza programada.
UTILIZAR O ASPIRADOR ROBOT
PROGRAMAR A LIMPEZA DIÁRIA
Pode programar o Aspirador Robot para fazer a limpeza todos os dias a partir de uma determinada hora.
A limpeza diária só é executada se o Aspirador Robot estiver na estação de carregamento.
| Main unit button | Remote control button | Configuration Sequence | Exemplo) Hora actual: 07:00 a.m. (manhã) Hora desejada para o inico da limpeza: 09:30 a.m. (manhã) |
| Timer/Daily | Timer/Daily | 1 Entre no modo de limpeza diária e confirma se a hora configura está correcta. (Verifique a hora de reserva diária.) | AM 07:00 |
| Timer/Daily | Timer/Daily | 2 Inicie as definições. | AM Pisca Dally |
| Mode Recharging | Decrease Start/Stop Increase | 3 Acerte a “hora”. | AM Pisca Dally |
| Timer/Daily | Timer/Daily | 4 Confirme a “hora”. | AM Pisca Dally |
| Mode Recharging | Decrease Start/Stop Increase | 5 Acerte os “minutos”. | AM Pisca Dally |
| Timer/Daily | Timer/Daily | 6 Termine as definições. | AM Pisca Dally |
| Timer/Daily | Timer/Daily | 7 Cancele as definições. | Daily O icone apaga-se. |
Quando terminar as definições, se carregar no botão (Start/End) e não no botão Timer/Daily, sai do modo de limpeza programada.
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBOT
TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA
- Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente.
- Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do Aspirador Robot.
- Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot. O Aspirador Robot pode subitamente funcionar e provocar ferimentos.
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.
- Nunca utilize água em spray, diluente, benzina, etc., diretamente na unidade principal do Aspirador Robot.
- Limpe cuidadosamente a janela do sensor ou a câmera usando um pano macio.
Janela do sensor frontal e câmera
Janela do sensor de declives
Janela do sensor traseiro
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBÔ
ESVAZIAR RAPIDAMENTE O PÓ
- Com um aspirador normal, pode esvaziar facilmente o compartimento do pó sem o retirar.
- Abra a tampa do orifício de saída do pó.
- Se colocar o tubo do aspirador normal no orifício de saída do pó, aspira o pó diretamente do compartimento do pó.
LIMPAR O SACO DO PÓ E O FILTRO
Antes de limpar o saco do pó, tem de o esvaziar.
- Ao esvaziar o saco do pó, tenha cuidado para não entornar o pó.
- Esvazie o saco do pó nos seguintes casos.
- Quando houver pó acumulado dentro do saco.
- Quando o poder de sucção enfraquecer subitamente.
- Quando o ruído aumentar de repente.
- Carregue no botão de ejeção do saco do pó (PUSH) e puxe-o para fora do Aspirador Robot.
- Retire a tampa do saco do pó puxando-a no sentido da seta na figura.
- Retire o saco do pó puxando-o no sentido da seta na figura.
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBOT
4. Limpe o pó do filtro e do saco.
- Feche a tampa do saco do pó e instale-o na unidade principal.
[Estrutura do Compartimento do pó]
![SAMSUNG NAVIBOT-SR8855 - [Estrutura do Compartimento do pó] - 1](/content/2020/04/22164/images/96c6c4d720ee8447a95d087b91dc1e6d0eb0a63ca69c0c966fbee165c2987380.jpg)
![SAMSUNG NAVIBOT-SR8855 - [Estrutura do Compartimento do pó] - 2](/content/2020/04/22164/images/7fb19418592cbbb4fa5a974f77cc831f0b817dd192a918c5600dd675655cff32.jpg)
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBOT
LIMPAR A ESCOVA ELÉTRICA
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.
- Para evitar entornar o pó do respetivo saco, retire-o antes de limpar a escova elétrica.
- Retire o saco do pó carregando no botão de ejeção do saco (PUSH).
- Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.
- Retire a escova elétrica da unidade principal.
- Retire quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova elétrica, utilizando uma escova de limpeza ou um aspirador.

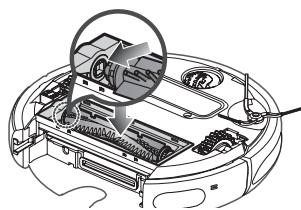

- Quando terminar a limpeza, monte primeiro a escova elétrica do lado do interruptor de corrente e depois monte o outro lado da escova da mesma forma.
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBOT

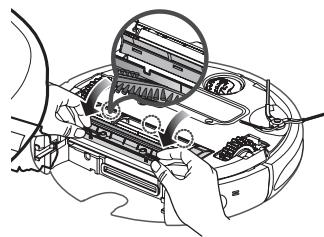

- Depois de introduzir as 3 pontas na parte superior da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correta com um "clique".
- Para impedir que o Aspirador Robot fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
- Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
- Como a escova elétrica aspira o pó do chão, pode ficar com cabelos e fios compridos enrolados. Verifique e limpe a escova elétrica regularmente.
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBOT
LIMPAR A ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.
- Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.
- Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.
- Virando a escova rotativa lateral, repita os procedimentos do passo 2.
- Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover.
Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos como o "L" da unidade principal e monte a escova rotativa lateral.
(A letra "R" está gravada no lado direito da escova rotativa.)
Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.
O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.
Filtro e ferramentas de manutenção
LIMPAR O ASPIRADOR ROBOT
LIMPAR A RODA MOTORA
Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.
- Se o Aspirador Robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora.
- Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.
- Verifique se há substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.
Resolução de problemas
LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA
| SINTOMA | LISTA DE VERIFICAÇÃO | MEDIDA A TOMAR |
| O Aspirador Robot não funciona antes da limpeza. | • O saco do pó está montado?
• O interruptor de correto está ligado?
• O modo de limpeza (Auto) está definindo no visor?
• O;nvel da bateria está a piscar numsole;nvel e a indicação 'LO' aparece no visor?
• O Aspirador Robot não funciona se a bateria do controlo remoto estiver descarregada. | • Instale o saco do pó.
• Ligue o interruptor de correto.
• Carregue no botão (StimStep). (Para o desigur, carregue sem soltar o botão (Stim) durante 3 segundos ou mais.)
• Levante o Aspirador Robot e coloque-omanualmente na estação do carregarador para correção-lo.
• Substitua as pilhas do controlo remoto (Tipo AAA) |
| O Aspirador Robot deleixou de funciona durante a limpeza. | • O;nvel da bateria está a piscar numsole;nvel e a indicação 'LO' aparece no visor?
• O Aspirador Robot ficou preso em fios no chão?
• O Aspirador Robot está preso numdesível do chão?
- A roda motora está levantada.
• A roda motora está envolvida numataoalhafine(pano)?
• O Aspirador Robot está preso na soleira da porta? | • Levante o Aspirador Robot e coloque-omanualmente na estação do carregarador para correção-lo.
• Deslgue o interruptor de correto e remove os fios.
• Deslgue o interruptor de correto e mova o Aspirador Robot para及其他 local para continuar a limpeza.
• Deslgue o interruptor de correto e retire a boainha.
• Deslgue o interruptor de correto e mova o Aspirador Robot para及其他 local para continuar a limpeza. |
| O poder da)sucção é fraco ao limpar. | • Verifique se o saco do pó está cheio.
• Verifique se a entrada de sução está obstruía com substâncias estranhas.
• Verifique se o filtro está obstruído. | • Pare o Aspirador Robot e esvazie o saco do pó.
• Deslgue o interruptor de correto e retire as substâncias estranhas da entrada de sução.
• Limpe bem o filtró. |
LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA
| SINTOMA | LISTA DE VERIFICAÇÃO | MEDIDA A TOMAR |
| O Aspirador Robot nãoenhastra ocarregador. | Verifique se a ficha do carregaro está corremente inserida na tomada.Se houver algoum Obstáculo num raio de circa de 1 m àrente do carregaro e circa de 0,5 m à esquerda e à direita do carregaro, tem de removesses obstáculos.Se houver algouma substência estranha no pino de cargo,limpe-o com uma toalha seca.O VIRTUAL GUARD estáinstalado perto do carregaror?O sensor de detectação dadistência do VIRTUAL GUARD estávoltado para o carregaror? | Mova o VIRTUAL GUARD paraoutro local de modo a que OAspirador Robot possa carregar-se automaticamente.Mude o sentido do VIRTUALGUARD ou defina a distênciapara um valor apropriado. |
| O Aspirador Robot passaatravês doVIRTUAL GUARD. | As baterias do VIRTUAL GUARD está gastos?O VIRTUAL GUARD está definido para o modo Proteçção (portavirtual)?O indicator luminoso do modo está desligado? | Substitua as baterias.(2 baterias alcalinas Tipo D(LR20))Defina o VIRTUAL GUARD parao modo de Barreira (paredevirtual).Verifique se o VIRTUAL GUARD está desligado e defina-o para omode desejado. |
| A duração dasbaterias doVIRTUAL GUARDé demasiadocurta. | Está a usar baterias secas demanganésio? | Substitua as baterias porbaterias alcalinas novas.(2 baterias alcalinas Tipo D(LR20)) |
| No visor, apareceuma contagemdecrescenta partir de30,29,28,... | Forçou o Aspirador Robot a sairdo carregaro ou fez pressao sobre este durante aarga? | Quando se retira o AspiradorRobot do carregaro ou se fazpressão sobre este durantea carga, o Aspirador Robotregressa ao carregaro après30 segundos para recarregarautomaticamente. |
Resolução de problemas
| Código DE ERRO | MOTIVO | SOLUÇÃO |
| C 00 | • O Aspirador Robot ficou travado ou preso durante a movimentação. | • Deslgue o interruptor de corrente na parte inferior e mova o Aspirador Robot para um local diferente. |
| C 01 | • Hósubstências estranhas (fios, papel, brinquados, etc.) presas na escova eletrica. | • Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da escova eletrica. |
| C 02 | • Hósubstências estranhas (fios, papel, brinquados, etc.) presas na roda motora da esquerda. | • Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da esquerda. |
| C 03 | • Hósubstências estranhas (fios, papel, brinquados, etc.) presas na roda motora da direita. | • Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da direita. |
| C 05 | • Verifique o sensor do amortecedor. | • Puxe o amortecedor preso ligeiramente para fora. |
| C 06 | • Hósubstências estranhas (pó, manchas, etc.) na janela do sensor de obstáculos. | • Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas das janelas dos senseores dianteiro e traseiro usingo um pano macio. |
| C 07 | • Hósubstências estranhas (pó, manchas, etc.) na janela do sensor de declives. | • Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da janela do sensor de declives usingo um pano macio. |
| C 08 | • O saco do pô não está colocado. | • Coloque o saco do pô até que ele encaixe com um “clique”. |
| C 09 | • Hósubstências estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos. | • Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos. |
- Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro.

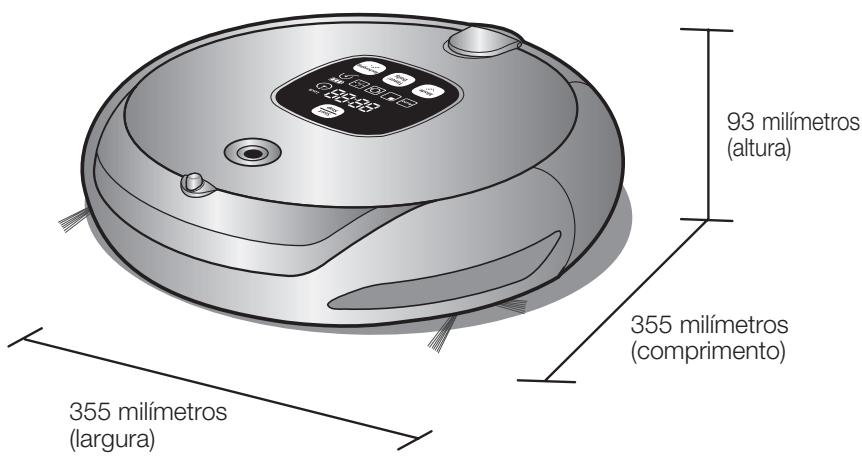

Especificações do produto
Corpo principal
Carregador (estação)
Especificações do produto
| CLASSIFICACION | ARTIGO | DETAILHE |
| Especificações mecânicas | Diâmetro | 355mm |
| Altura | 93mm |
| Peso | 4.0kg |
| Especificações eletricas | Tensão | AC220-240V~, 50-60Hz |
| Consumo de energia durante a entrega | 50 W |
| Consumo de energia da unidade principal | 40 W |
| Especificações da bateria | 14.4V / 2,000 mA |
| Especificações de limpeza | Capacidade do saco do pó | Cerca de 0.6 l |
| Tipo de carreamento | Carregamento automatico/ manual |
| Modo de limpeza | automática, pontual, maior, manual, cantos, programada, Programar a limpeza diária |
| Tempo de carreamento | Aproximamente 120 minutos |
| Tempo de limpeza (uma superficie dura) | Aproximamente 90 minutos |
| Método de limpeza | Reconhecimento da forma do tecto |
| Tipo do botão da unidade principal | Contacto |
Este Aspirador foi aprovado de acordo com as seguintes normas.
Diretiva UEM: 2004/108/CE
Diretiva de Segurança de Baixa Tensão: 2006/95/CE
Memorando
Memorando
SAMSUNG
Se tiver dúvidas ou comentários sobre os produtos Samsung, contacte a nossa linha de apoio ao cliente Samsung.
80820-SAMSUNG (726-7864)
www.samsung.com
