GEBRUIKSAANWIJZING NAVIBOT-SR8855 SAMSUNG

Aankoopdatum: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Verkoper: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

DIT APPARAAT WORDT GEDISTRIBUEERD DOOR:

SAMSUNG

56, Quai de Dion Bouton 92806 PUTEAUX CEDEX

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.
• Alleen voor gebruik binnenshuis.

Nederlands

imagine the possibilities

Hartelijk dank voor uw aankoop van een Samsung product.

Registreer uw product op

www.samsung.com/register en win!

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruiksinstructies gelden voor meerdere modellen, kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUIKSAANWIJZING

WAARSCHUING	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
LET OP	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUIKSAANWIJZING

OPMERKING

Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gebruik van elektrische apparaten moeten onder meer de volgende basisvoorzorgen in acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanneer u het apparaat niet gebruikt en wanneer u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation niet als deze op enige wijze beschadigd zijn.
• Als de stofzuiger niet naar behoren werkt, is gevallen, buiten is blijven staan of in het water is gevallen, moet u het apparaat naar een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is niet bedoeld voor personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mentaal vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen moeten onder toezicht worden gehouden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker niet aan om deze op een niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product niet buiten of op natte oppervlakken. Haal de stekker van het oplaadstation uit het stopcontact wanneer u dit niet gebruikt en wanneer u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product niet wanneer het snoer of de stekker beschadigd is.
• Trek of draag het product niet aan het snoer, gebruik het snoer niet als handvat, sluit de deur niet op of over het snoer heen en trek het snoer niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit. Trek de stekker niet aan het snoer uit het stopcontact. Pak de stekker beet en niet het snoer.
• Vermink of verbrande batterijen niet, aangezien deze bij hoge temperaturen ontploffen.
• Probeer niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook niet met enige vloeistof in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.
• Gebruik het apparaat niet zonder filter. Wanneer u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk wordt ingeschakeld.
• Steek geen voorwerpen in openingen. Gebruik het apparaat niet als openingen geblokkeerd zijn; houd openingen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, gootsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt, zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen op, zoals benzine, die kunnen ontvlammen of ontploffen, en gebruik het apparaat niet op plaatsen waar deze vloeistoffen aanwezig kunnen zijn.
• Gebruik de robotstofzuiger niet in een afgesloten ruimte die gevuld is met dampen van verf op oliebasis, verfverdunner, antimottenmiddelen, ontvlambaar stof of andere explosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden kunnen er lekken in de batterijcellen ontstaan.

Als deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddellijk minimaal 10 minuten lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

HULPMIDDELEN EN FILTER ONDERHOUDEN

36

PROBLEEM OPLOSSEN

43

PRODUCTSPECIFICATIE

46

06 Stroomtoevoer 07 Vóór het gebruik 10 Tijdens het gebruik 11 Reiniging en onderhoud 13 Productkenmerken

15 Onderdelen 16 Namen van de onderdelen

20 De robotstofzuiger gebruiksklaar maken 20 Volgorde van installatie 20 De aan-uitschakelaar gebruiken 21 Het oplaadstation plaatsen 22 Opladen 23 De batterij 24 De tijd instellen 25 De VIRTUAL GUARD plaatsen 27 De robotstofzuiger gebruiken 27 Reiniging starten/stoppen 28 Opnieuw opladen 29 Automatische reiniging 30 Lokale reiniging 31 Uitgebreide reiniging 32 Handmatige reiniging 33 Zijborstel reiniging 34 Geplande reiniging 35 Dagelijkse reiniging instellen

36 De robotstofzuiger reinigen 36 Houd de methoden voor reiniging en onderhoud in gedachten 36 Het sensorvenster en de camera reinigen 37 Snel de stofopvangbak legen 37 De stofopvangbak en het filter reinigen 39 De zuigborstel reinigen 41 De draaiende zijborstel voor reiniging van randen reinigen 42 Het rijwiel reinigen

43 Controlelijst voor bellen met de klantenservice 45 Probleemoplossing voor foutcodes

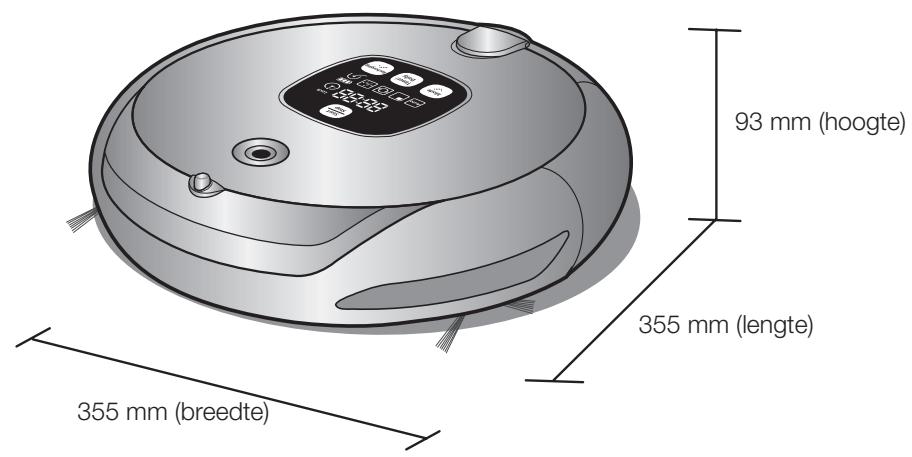

46 Productspecificatie

STROOMTOEVOER

Buig het netsnoer niet te veel en plaats er geen zware voorwerpen op zodat het kan breken.

• Dit zou tot brand en elektrische schokken kunnen leiden.

Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert.

• Als u dit niet doet, zou dat tot een storing en elektrische schokken kunnen leiden.

Trek de stekker niet aan het snoer uit het stopcontact en raak de stekker niet met natte handen aan.

• Dit zou tot brand en elektrische schokken kunnen leiden.

Steek niet meerdere stekkers tegelijk in een contactdoos. (Laat het snoer niet open en bloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken kunnen leiden.

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken kunnen leiden.

VOOR GEBRUIK

Alvorens de robotstofzuiger in te schakelen, moet u zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak niet is geplaatst, zal de robotstofzuiger niet werken.

Gebruik de robotstofzuiger nooit op locaties met brandbaar materiaal, zoals:

• Locaties met kaarsen of bureaulampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeiende kolen).
• Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat niet op de volgende locaties.

• Zolders, kelders, magazijnen, industriële gebouwen, kamers op afstand van het hoofdgebouw, locaties die blootstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werking en defecten).

• Als een deur gesloten is, zal de robotstofzuiger die kamer niet kunnen binnenkomen.
• Zorg er echter voor dat u de deuren van de hoofdingang, de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger naar een lager gedeelte kan vallen, gesloten houdt.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wanneer u de kwastjes niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken.

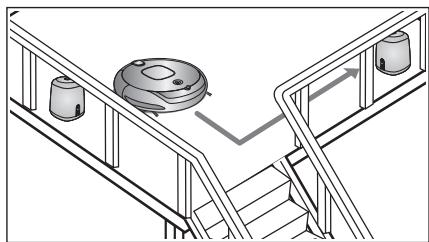

Wanneer de stijltesensor verstoord raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen kunnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus) plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt.

VOOR HET GEBRUIK

Verwijder van tevoren kleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en juwelen.

Haal verspreide objecten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen kunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel kunnen vallen.

Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan tegen kinderen opbotsen waardoor zij kunnen komen te vallen.

Zorg dat kinderen niet op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen kunnen dan vallen en zich bezeren en het product kan ernstig beschadigen.

Wanneer een kind of huisdier alleen wordt gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat.

• De robotstofzuiger zou hun aandacht kunnen trekken.
• Als er vingers, voetjes, poten, kleding of haar in het draaiende wiel of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en wordt dat gebied mogelijk vermeden.
• Wanneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en zijn alle functies uitgeschakeld.

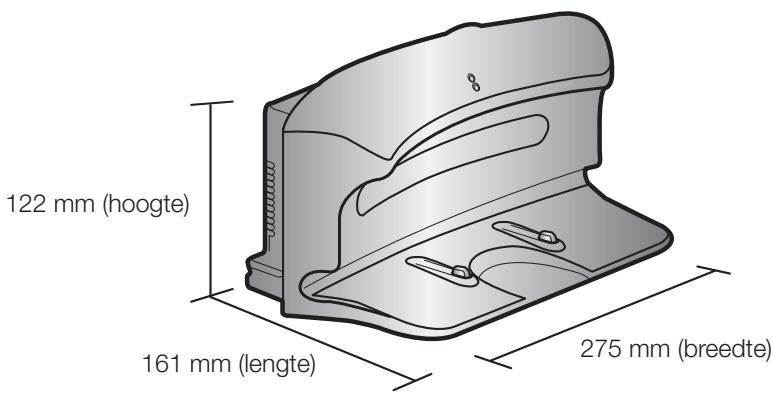

Bij het plaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer niet open en bloot op de vloer ligt.

• Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan deze het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij niet automatisch worden opgeladen als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten.

Veiligheidsinformatie

VOOR HET GEBRUIK

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces mogelijk verstoren.

Als er zich objecten voor het oplaadstation bevinden, kunnen deze verhinderen dat de robotstofzuiger zich automatisch oplaadt.

Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1 m voor het oplaadstation geen obstakels bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschadigd raken.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

Zorg dat de robotstofzuiger niet over vloeistoffen zoals water, olie en plasjes van huisdieren beweegt of deze opzuigt.

• Hierdoor kan het apparaat ernstig beschadigd raken.
• Vloeistoffen kunnen zich via de wielen verspreiden en tot verontreiniging leiden.

Gebruik het oplaadstation niet voor andere doeleinden.

• Hierdoor kan het oplaadstation ernstig beschadigd raken of brand veroorzaken.

TIJDENS HET GEBRUIK

De robotstofzuiger mag niet op dikke vloerkleden worden gebruikt.

• Dit zou tot problemen met de robotstofzuiger kunnen leiden.
• Het vloerkleed zou hierdoor kunnen beschadigen.

Gebruik de robotstofzuiger niet op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig kunnen beschadigen.

De robotstofzuiger kan tijdens het zuigen tegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijke opbotsen.

• Voor snellere prestaties zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiger.

• Dit zou tot storingen kunnen leiden.

Verwijder tijdens het reinigen onmiddellijk eventuele grote stukken papier of plastic zakken uit het apparaat.

• Wanneer het apparaat langere tijd met een geblokkeerde ingang wordt gebruikt, kan het hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produceert, zet u onmiddellijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum.

De robotstofzuiger zou bij de voordeur of de drempel van de tuindeur vast kunnen komen te zitten.

• Om veiligheidsredenen stopt de robotstofzuiger met zuigen als deze zich langer dan 5 minuten niet kan verplaatsen.
• Om het zuigen te hervatten zet u de aan-uitschakelaar in de uitstand en weer in de aanstand nadat u het apparaat hebt verplaatst naar een plek waar het de reiniging kan voortzetten.

TIJDENS HET GEBRUIK

De robotstofzuiger kan locaties die deze niet kan bereiken zoals hoeken en ruimten tussen banken en muren niet volledig reinigen.

• Reinig deze locaties van tijd tot tijd.

Na een reiniging kunnen er stofvlokken achterblijven als deze zich tijdens het reinigen hebben gevormd en de robotstofzuiger deze niet heeft opgezogen.

• Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

REINIGING EN ONDERHOUD

Wanneer u het product reinigt, mag u geen water rechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen.

• Hierdoor kan het apparaat ernstig beschadigen.

Oefen geen harde druk uit op de bumper van de robotstofzuiger.

Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehaald en in elkaar worden gezet.

• Hierdoor kan het apparaat beschadigen.

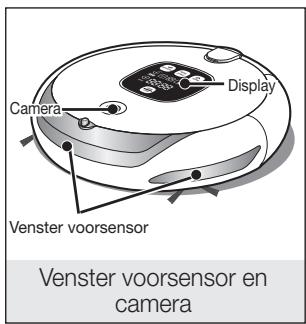

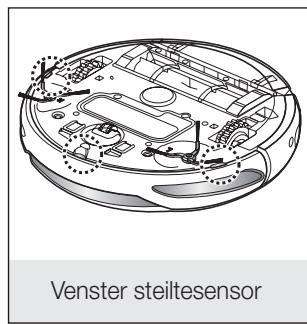

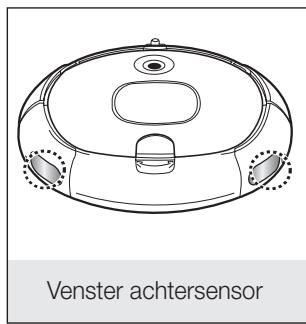

Verwijder regelmatig eventuele vreemde stoffen die zich op de obstakel- en steiltesensoren ophopen.

• Vuilophoping leidt tot een onnauwkeurige werking van de sensoren.

REINIGING EN ONDERHOUD

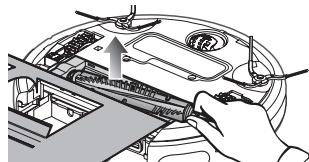

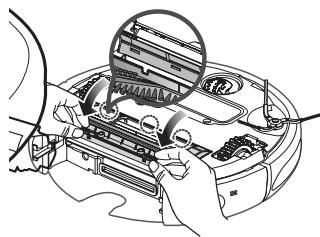

Gebruik altijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet.

• Als u dit niet doet, bestaat de mogelijkheid dat het apparaat plotseling in werking treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt.

Als het netsnoer is beschadigd, moet dit door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum worden vervangen.

Zorg dat u uit veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt.

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt verrangen.

• Gebruik van andere dan originele batterijen leidt tot storing van het product.

• Batterij-informatie: AA-formaat Ni-MH, UNION SUPPO, Model HPY, 12 (EA).

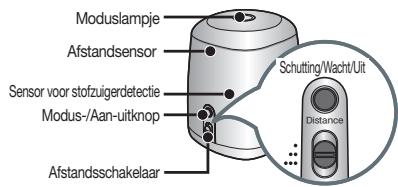

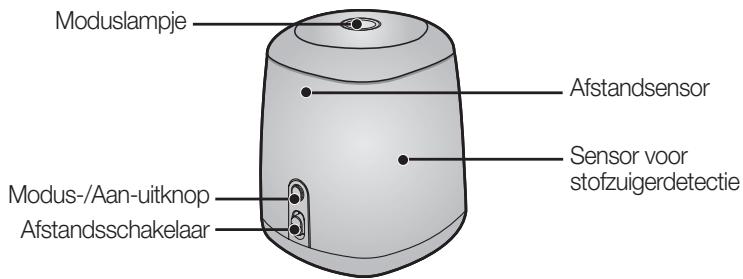

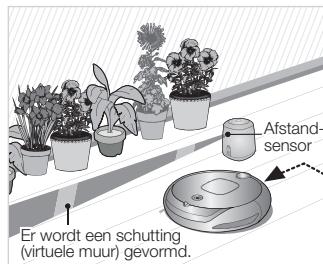

HANDIGE VIRTUAL GUARD-FUNCTIE

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

- Wat is plafondvormherkenning (Visionary mappingTM)?

Met deze functie worden met behulp van de camera op de bovenkant de vorm van het plafond voor het te reinigen gebied geïdentificeerd en wordt de beste manier bepaald om elk gedeelte van de vloer te bestrijken.

GRONDIGE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in opeenvolgende stukken reinigt volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, worden elke hoek van de vloer gereinigd.

VERSCHILLENDE REINIGINGSMODI

Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botsensor draagt hier ook toe bij. De stofzuiger komt zo in hoekjes om deze schoon te maken.

6. Geplande reinigingsmodus

Op het ingestelde tijdstip reinigt de robotstofzuiger de vloer.

7. Dagelijkse reinigingsmodus

De reinigingsrobot reinigt elke dag de vloer op het ingestelde tijdstip.

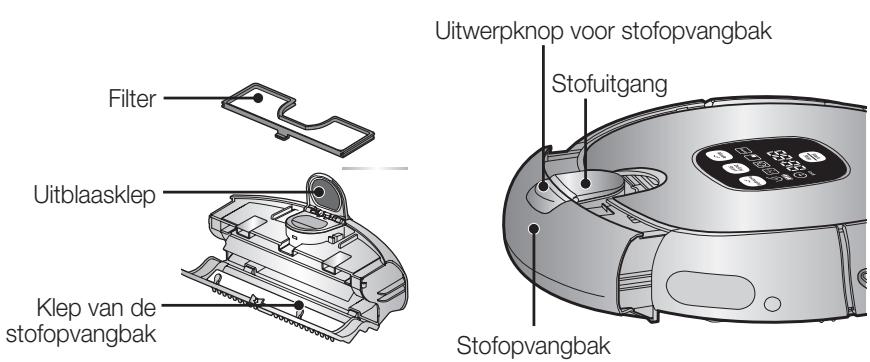

EENVOUDIGE STOFAFVOER

De stofuitgang aan de bovenkant maakt het mogelijk om de stofopvangbak te ledigen met behulp van een normale stofzuiger zonder rondvliegend stof.

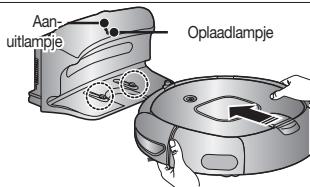

AUTOMATISCH OPLADEN

Als de batterij bijna leeg is, wordt de robotstofzuiger automatisch naar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zijborstel worden stof uit hoeken en van randen weggehaald.

DREMPELS OVERSTEKEN

Dankzij zijn vernuftige rijsysteem kan de robotstofzuiger over drempels met een hoogte van circa 1 cm heen en zo alle kamers reinigen. De robotstofzuiger is uit veiligheidsoogpunt zodanig ontworpen dat deze niet over drempels heen rijdt die hoger dan 1 cm zijn.

ANTI-BOTSING

De robotstofzuiger herkent en ontwijkt in twee fasen obstakels. Eerst worden obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiger toch tegen een obstakel botst, absorberen de twee bumpersensoren de schok.

VALBEVEILIGING

De 3 steiltesensoren detecteren obstakels zoals omlaag leidende trappen of de drempel van de voordeur om te voorkomen dat de robotstofzuiger naar beneden valt.

VEILIGHEIDSINRICHTING

Wanneer de robotstofzuiger tijdens het reinigen wordt opgetild, wordt dit door een sensor gedetecteerd en stoppen automatisch de rijwielen, de zuigborstel, de zuigmotor en de draaiende zijborstels hun werking.

Montage van de stofzuiger

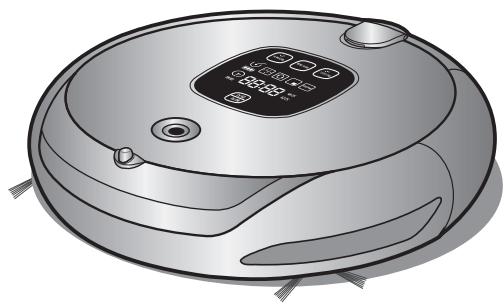

ONDERDELEN

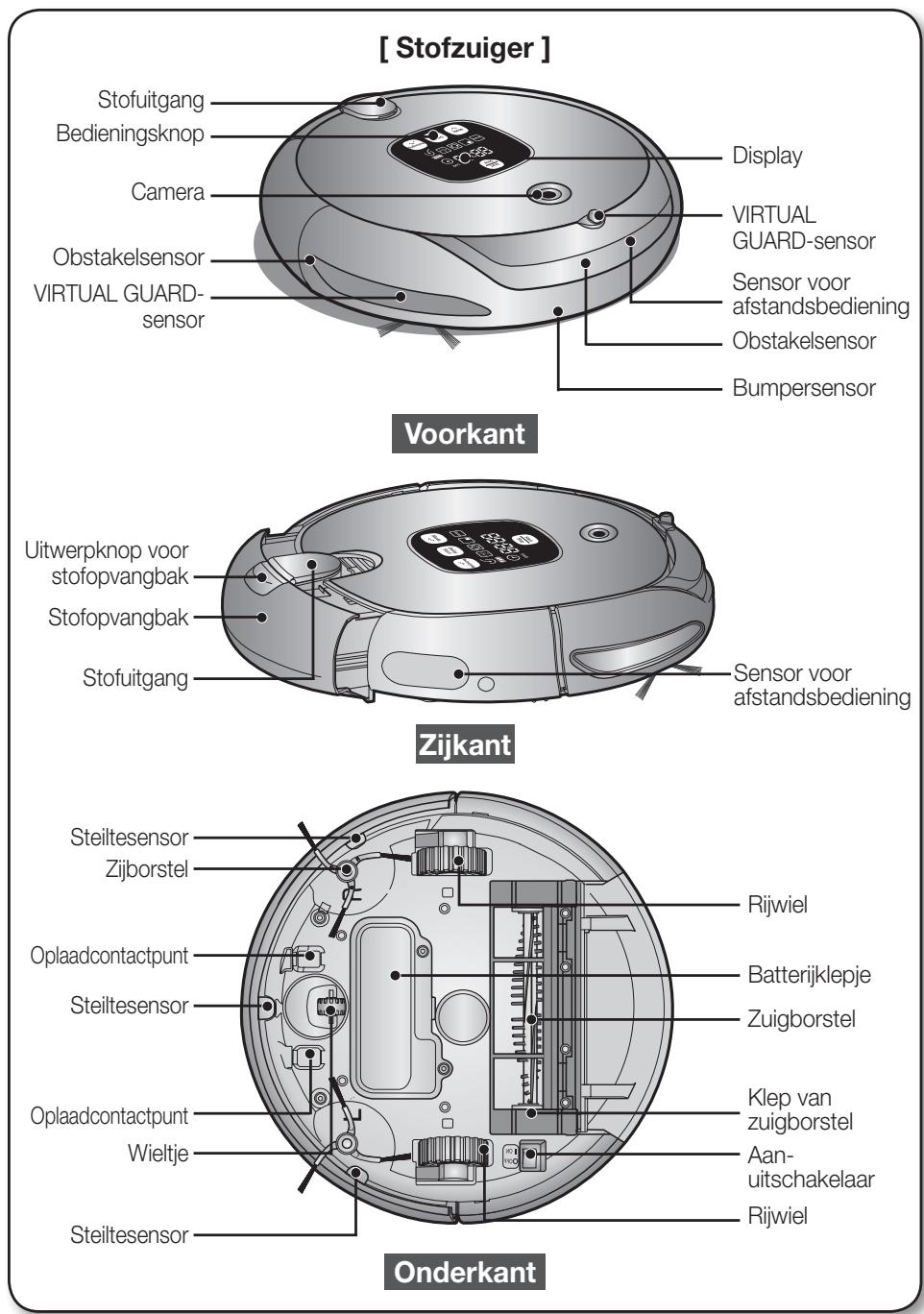

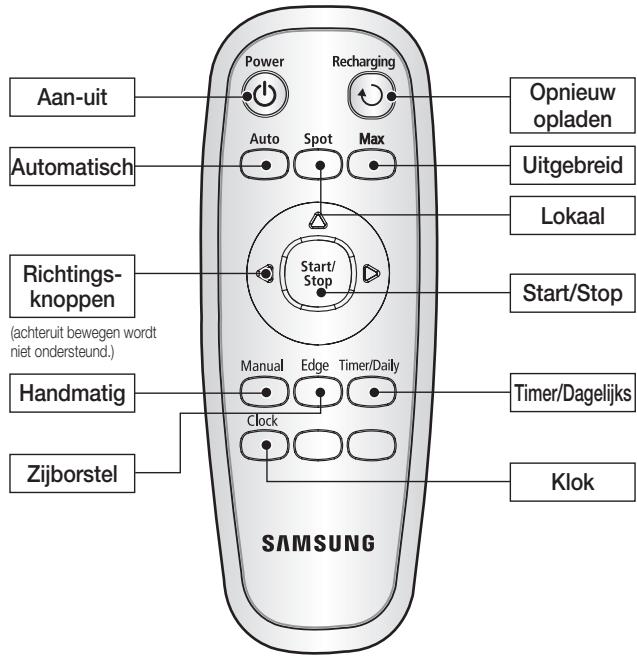

Stofzuiger ■ Afstandsbediening

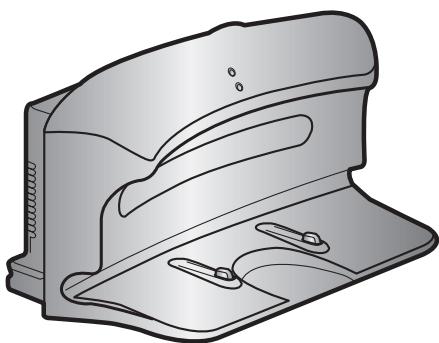

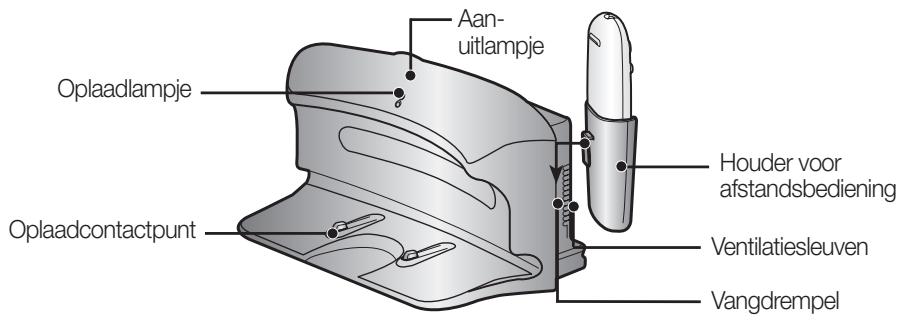

• Oplaadstation

Andere onderdelen

(Batterijen van type AAA) Gebruiksaanwijzing / 2 batterijen

VIRTUALGUARD

Reservefilter

Reinigingsborstel

Houder voor afstandsbediening

Reservezijborstel voor reiniging van randen (2)

Reservezuigborstel

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Oplader (station) ]

[VIRTUAL GUARD]

De batterijenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen moeten apart worden aangeschaft. Plaats vóór gebruik de alkalinebatterijen (type D).

1

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

2

Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD niet werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

• Specificatie: Alkalinebatterijen type D (LR20)

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Afstandsbediening ]

- De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst. Plaats vóór gebruik de alkalinebatterijen (type AAA).

1

Houd de vergrendeling ingedrukt en til het klepje van het batterijcompartiment aan de achterkant van de afstandsbediening omhoog.

2

Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening niet werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere uiteinde totdat dit op zijn plaats klikt.

• Specificatie: Alkalinebatterijen type AAA

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

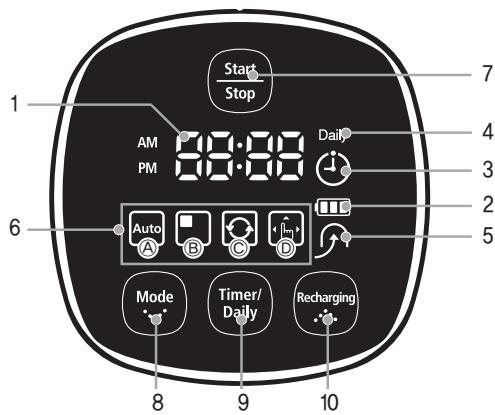

[Display]

DISPLAYGEDEELTE

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

• Tijdens het opladen: de voortgang van het opladen wordt in 3 stappen weergegeven.
• Tijdens het gebruik: het batterijniveau wordt weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanneer de batterij volledig leeg is, knippert er een niveau om "LO" aan te geven.)

3. Geplande reiniging

• Als er een reiniging is ingepland, licht het pictogram van Geplande reiniging op.

4. Dagelijks

• Als dagelijks reinigen is ingesteld, licht het pictogram Dagelijks op.

5. Opnieuw opladen

• Dit pictogram licht op wanneer de robotstofzuiger naar het oplaadstation terugkeert om de batterij op te laden.

6. Display voor reinigingsmodi

• Na elke druk op de reinigingsmodusknop worden de desbetreffende reinigingsmodus weergegeven.

(a) Automatische modus: dit pictogram licht op wanneer de Automatische reinigingsmodus is geselecteerd. (b) Lokale modus: dit pictogram licht op wanneer de Lokale reinigingsmodus is geselecteerd. (c) Uitgebreide modus: dit pictogram licht op wanneer de Uitgebreide reinigingsmodus is geselecteerd. (d) Handmatige modus: dit pictogram licht op wanneer de Handmatige reinigingsmodus is geselecteerd. (e) Zijborstelmodus: "Ed SE" brandt wanneer de zijborstelmodus is geselecteerd.

KNOPPENGEDEELTE

7. Start/Stop

• Druk hierop om het reinigen te starten en te stoppen.

8. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop Start/Stop om het reinigen te starten.

9. Timer/Dagelijks

• Druk hierop om een reiniging in te plannen.

10. Opnieuw opladen

• Na een druk op deze knop licht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger terug naar het oplaadstation om de batterij op te laden.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

VOLGORDE VAN INSTALLATIE

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aan-stand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te kunnen opladen, moet eerst het oplaadstation worden geïnstalleerd.

Bij aankoop van het product is de batterij nog niet geladen.

Daarom moet deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De tijd instellen

Stel de tijd in voor het uitvoeren van de opties voor geplande en dagelijkse reiniging.

5. De VIRTUAL GUARD plaatsen

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

DE AAN-UITSCHAKELAAR GEBRUIKEN

Om de robotstofzuiger te kunnen gebruiken, moet u de aan-uitschakelaar in de aanstand zetten.

Als u de aan-uitschakelaar in de uitstand zet, worden alle instellingen gereset.

1. Draai de stofzuiger om en zet de aan-uitschakelaar in de aanstand.

• Als de pictogrammen niet oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet.
• Let op dat alle instellingen worden gereset als u de aan-uitschakelaar in de uitstand zet.

Als de aan-uitschakelaar in de uitstand staat, wordt de robotstofzuiger niet opgeladen, ook niet als alles zich in het oplaadstation bevindt.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

HET OPLAADSTATION PLAATSEN

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Er mogen zich 0,5 m links en rechts en 1 m vóór het oplaadstation geen obstakels bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wanneer het een houten vloer betreft, plaatst u het oplaadstation in dezelfde richting als de houtnerven.

OPMERKING

Houd het netsnoer van het oplaadstation altijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation niet vinden en kan de batterij niet automatisch worden opgeladen.
• Als de robotstofzuiger van het oplaadstation wordt losgemaakt, wordt de batterij automatisch ontladen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

OPLADEN

Bij aankoop van het product is de batterij volledig ontladen. De robotstofzuiger moet dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

1. Breng de oplaadcontactpunten van de stofzuiger op gelijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een "oplaadgeluid" uit het oplaadstation hoort.

• Het oplaadlampje wordt groen.

2. Controleer de oplaadstatus van de robotstofzuiger.

• Wanneer het opladen begint, worden achtereenvolgens de batterijniveau-indicator en "B" op het display weergegeven.
• Wanneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

Opladen

Volledig opgeladen

• Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zal deze zichzelf automatisch bij het oplaadstation opladen. ■ Wanneer de batterijniveau-indicator tijdens het reinigen knippert en "LO" op het display wordt weergegeven, kan de robotstofzuiger niet met de afstandsbediening of de knoppen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct naar het oplaadstation dragen om de batterij meer op te laden. (Dit gebeurt wanneer de batterij volledig ontladen is.)

OPMERKING: Wanneer de batterij wordt opgeladen terwijl deze oververhit is, kan de oplaadtijd toenemen.

• Te nemen maatregelen wanneer het opladen niet soepel verloopt. Wanneer de robotstofzuiger niet automatisch kan worden opgeladen, moet u het volgende proberen:
• Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitstand en weer in de aanstand (Reset).
• Haal de stekker van het oplaadstation uit het stopcontact en steek deze er weer terug in (Reset).
• Controleer of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg deze contactpunten op de stofzuiger en het oplaadstation met een droge doek schoon.
• Controleer of er zich sterk reflecterende objecten in de buurt van het oplaadstation bevinden.
• Wanneer de robotstofzuiger van het oplaadstation wordt gehaald, zal de batterij op een natuurlijke manier ontladen.
• Laad de robotstofzuiger zo mogelijk op met behulp van het oplaadstation. (Wanneer u voor langere tijd van huis bent vanwege een zakenreis, een vakantie, enzovoorts, moet u de aan/uit-schakelaar op de robotstofzuiger in de uitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.)

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ

• De robotstofzuiger loopt op milieuvriendelijke oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert.
• De batterijgarantie geldt voor een periode van 6 maanden na de aankoopdatum. ■ Wanneer u een batterij koopt, moet u vóór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbool dat aangeeft dat het een origineel onderdeel betreft (ARESUN).

* Batterij-informatie: AA-formaat Ni-MH, UNION SUPPO, Model HPY, 12 (EA).

• Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
• Haal de batterij niet uit elkaar en pas deze niet aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij niet bloot aan vuur en verhit deze niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan. Bewaar de batterij binnenshuis (0°C tot 40°C).
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijke manier wegwerpen.
• Werp deze batterijen niet weg bij het normale huishoudelijk afval.
• Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.
• Als de batterij defect is, mag u deze niet demonteren. Neem contact op met het dichtstbijzijnde klantenservicecentrum.
• Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geautoriseerd klantenservicecentrum om de batterij te vervangen.

De oplaadbare accu waarvan dit apparaat is voorzien, kan niet door de gebruiker worden vervangen.

Voor informatie over de vervanging ervan neemt u contact op met het servicecentrum.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE TIJD INSTELLEN

Voor een correct gebruik van de functies voor geplande reiniging en dagelijkse reiniging is het instellen van de tijd vereist.

U kunt de tijd alleen instellen met behulp van de afstandsbediening.

U kunt de tijd alleen instellen met behulp van de afstandsbediening.

Afstandsbediening

Configuratievolgorde

1 Voer het huidige uur in.

2 Activeer de instellingsmodus.

3 Stel het uur in.

4 Voer de huidige waarde voor minuten in.

5 Bevestig de instelling.

• Druk op de knop (_intm_stop) in plaats van op de tijdinstellingsknop tijdens het instellen van de tijd om de modus voor het instellen van de tijd te beëindigen.
• Als een geplande reiniging is ingesteld, kunt u de tijdinstelling niet wijzigen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

Schutting/Wacht/Uit

Afstandssensor * De sensor voor afstandsdetectie vormt een virtuele rechte barrière met de gespecificeerde schuttinglengte.

Bediening van de knoppen

1. Status van het moduslampje

• Schuttingmodus (virtuele muur): het lampje knippert rood.
• Wachtmodus (virtuele deur): het lampje knippert groen.
• Uit: het lampje is uitgeschakeld.

2. De modus instellen

• Telkens wanneer u op de Modus-/Aan-uitknop drukt, worden de volgende opties in deze volgorde geselecteerd: Schuttingmodus (virtuele muur) → Wachtmodus (virtuele deur) → Apparaat uit.

3. De schuttinglengte instellen

• Stel met de afstandsschakelaar de afstand vanaf de VIRTUAL GUARD in om de robotstofzuiger tot een bepaald gebied te beperken.

Schakelaarstand	Max. afstand
• (Kort)	Circa 1~2m
•• (Middel)	Circa 2~3m
••• (Lang)	Circa 3~4m

• Zet de schakelaar op een stand die met de vereiste schuttinglengte overeenkomt.

Een schutting (virtuele muur) vormen

De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden. Bijvoorbeeld voor plantenbakken, meubilair, de voordeur, enzovoorts.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Schuttingmodus (virtuele muur).
2. Het moduslampje knippert rood.
3. Stel de schuttinglengte in met behulp van de afstandsschakelaar.
4. Plaats de VIRTUAL GUARD vóór het gebied dat u voor de robotstofzuiger wilt blokkeren.
5. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden.

De stofzuiger gebruiken

De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger niet kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wanneer het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Wachtmodus (virtuele deur).
2. Het moduslampje knippert groen.
3. Stel de schuttinglengte in met behulp van de afstandsschakelaar.
4. Plaats de VIRTUAL GUARD bij de ingang van de kamer die moet worden gereinigd.
5. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger niet kan overschrijden.

• Schakel het apparaat uit wanneer u de VIRTUAL GUARD niet gebruikt. (Wanneer u de robotstofzuiger gedurende langere tijd niet gebruikt, moet u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)
• Als de Modus-/Aan-uitknop niet werkt, betekent dit dat de batterijen op zijn. Vervang in dat geval de batterijen. (Specificaties: alkalinebatterijen type D (LR20))
• U kunt tevens een VIRTUAL GUARD aanschaffen bij het klantenservicecentrum van Samsung Electronics Co., Ltd.

*Aangezien er een onzichtbare barrière wordt gevormd om te voorkomen dat de robotstofzuiger tegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren te plaatsen.

De infraroodsensor

• De transmissie van het infraroodsignaal gaat mogelijk minder soepel in locaties met halogeenlicht of in de buitenlucht.
• De robotstofzuiger gebruikt 3 typen infraroodapparaten en het is mogelijk dat een bepaald apparaat niet werkt als het zich voor een ander apparaat met een hogere prioriteit bevindt.
• Wanneer u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakel. Dit komt doordat het signaal van de afstandsbediening een hogere prioriteit heeft dan het signaal van de VIRTUAL GUARD.
• Wanneer u de robotstofzuiger op een kleine locatie of op korte afstand gebruikt, kan deze storingen vertonen door interferentie van de infrarode signalen.
• Plaats de VIRTUAL GUARD uit de buurt van het oplaadstation, want het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt bevindt.
• Als de schuttinglengte op een hogere waarde is ingesteld dan de vereiste afstand, is het mogelijk dat de robotstofzuiger de reiniging niet goed kan uitvoeren. Stel de schuttinglengte met behulp van de afstandsschakelaar op een passende waarde in.
• Als er meerdere robotstofzuigers tegelijk worden gebruikt, kunnen deze storingen vertonen door interferentie van de infrarode signalen.
• Draai de VIRTUAL GUARD in een andere richting of stel de schuttinglengte op een geschikte waarde in als de afstandssensor van de VIRTUAL GUARD naar het oplaadstation gericht staat. De VIRTUAL GUARD zou het automatisch opladen namelijk kunnen onderbreken.

[Prioriteit infrarode signalen]

Afstandsbediening

VIRTUAL GUARD

Oplaadstation

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

REINIGING STARTEN/STOPPEN

U kunt alle functies van de robotstofzuiger starten en stoppen.

Alle functies van de robotstofzuiger werken alleen wanneer de aan-uitschakelaar in de aan-stand staat. Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop Start/Stop om de desbetreffende activiteit te annuleren en een functie te selecteren.

Het apparaat aan- en uitzetten

Het apparaat aanzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: druk op de knop Start/Stop.
• De knoppen, batterijniveau-indicator en reinigingsmoduspictogrammen op de stofzuiger worden ingeschakeld.

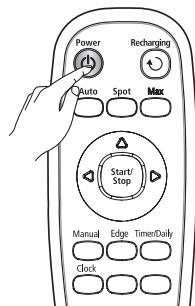

Het apparaat uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop (Start/Stop) 3 seconden ingedrukt.
• Alle pictogrammen behalve de batterijniveau-indicator worden uitgeschakeld.

De afstandsbediening gebruiken

Reiniging starten en stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebreid, Handmatig of Zijborstel.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/Uitgebreid/Handmatig/Zijborstel door op de knop (Mode) en vervolgens op de knop (Start) te drukken.
• Wanneer de reiniging start, komt de robotstofzuiger in beweging.
• Wanneer u op de knop (Start/Stop) drukt zonder een reinigingsmodus te selecteren, wordt er een automatische reiniging uitgevoerd.

De knoppen op de stofzuiger gebruiken

Stoppen

• Als u wilt stoppen drukt u op de knop (Start) op de afstandsbediening of op de stofzuiger.
• Wanneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

OPNIEUW OPLADEN

Met behulp van de knop voor opnieuw opladen kunt u de robotstofzuiger naar het oplaadstation laten terugkeren.

• Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop (Start/Stop) om de desbetreffende activiteit te annuleren en drukt u vervolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.
2. Het pictogram (Γ) op de stofzuiger wordt ingeschakeld en de robotstofzuiger keert naar het oplaadstation terug.
3. Als u de robotstofzuiger wilt stoppen terwijl deze naar het oplaadstation terugkeert, drukt u op de knop (Start/Stop).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanneer de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanneer de robotstofzuiger niet naar het oplaadstation terugkeert

• Controleer de plaatsing van het oplaadstation
• Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger niet naar zich toe kan leiden.
• Als het oplaadstation meer dan 5 m van de robotstofzuiger verwijderd is, kan het

langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.

• Laad de robotstofzuiger in de volgende gevallen handmatig op.
• Als het oplaadstation in een hoek is geïnstalleerd.
• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger niet over de drempel heen kan waar de locatie is waar de oplader is geïnstalleerd. (De drempel mag een hoogte van niet meer dan 1 cm hebben.)

De knoppen op de stofzuiger gebruiken

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, doordat de robotstofzuiger zich de oorspronkelijke positie tijdens het verplaatsen blijft herinneren. ■ Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop 1keer	Auto	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd.
• Als u de robotstofzuiger verplaatst, deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat.

Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zou het apparaat de reiniging weer van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

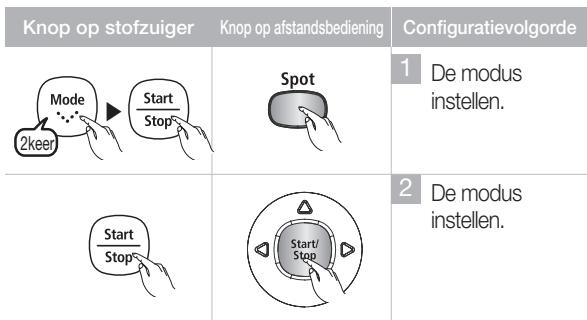

LOKALE REINIGING

Een klein gebied met veel koekkruimels, stof, enzovoorts kunt u gemakkelijk laten reinigen.

• Verplaats de robotstofzuiger naar het gebied waar u een lokale reiniging wilt uitvoeren.

• In de lokale reinigingsmodus wordt er door de robotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd.
• Wanneer de reiniging gereed is, worden er End, Stop en Stand by op het display van de robotstofzuiger weergegeven.

OPMERKING: Als de robotstofzuiger zich in het oplaadstation bevindt, is lokale reiniging niet beschikbaar.

Tijdens de reiniging

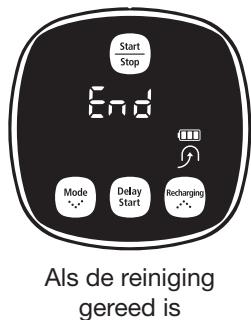

Als de reiniging gereed is

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

ZIJBORSTEL REINIGING

De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op één niveau knippert.

■ Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die de terugkeer naar het oplaadstation in beslag neemt af, doordat de robotstofzuiger zich de oorspronkelijke positie tijdens het verplaatsen blijft herinneren. ■ Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde
3keer	Max	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

OPMERKING

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de reiniging niet hervat.
• Als u de robotstofzuiger verplaatst terwijl hij wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging wordt dan niet meer hervat).

Verplaats de robotstofzuiger niet terwijl hij aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging weer van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

HANDMATIGE REINIGING

Met behulp van de afstandsbediening kunt u de robotstofzuiger verplaatsen om een specifiek gebied direct te reinigen.

• Verplaats de robotstofzuiger naar het gebied waar u een handmatige reiniging wilt uitvoeren. ■ Handmatig reinigen kan alleen met de afstandsbediening.

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop4keer	Manual	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

Tijdens de reiniging

• Als de robotstofzuiger zich in het oplaadstation bevindt, is Handmatige reiniging niet beschikbaar.

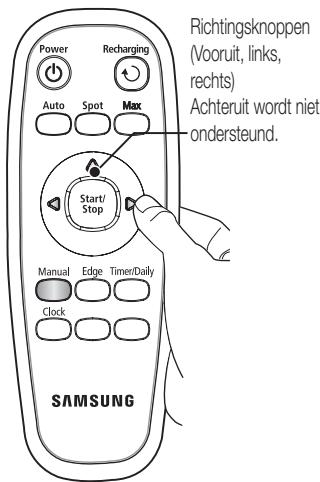

In de Handmatige reinigingsmodus kunt u met de afstandsbediening naar gebieden met bijvoorbeeld een afscheidingstape of gebieden waar de kans op vallen bestaat (trappen e.d.) navigeren.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

Wanneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, wordt de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimaliseren. De botsensor draagt hier ook toe bij. De stofzuiger komt zo mogelijk bij hoekjes om deze schoon te maken. (Deze robotstofzuiger is een contactstofzuiger die contact maakt met obstakels.)

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint terwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer naar het oplaadstation in beslag neemt af, omdat de robotstofzuiger zich zijn oorspronkelijke positie tijdens het verplaatsen blijft herinneren. ■ Als het batterijniveau tijdens de reiniging te laag wordt, keert de robotstofzuiger automatisch naar het oplaadstation terug en wordt de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: één)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop	Edge	1 De modus instellen.
Skeer	Start/Stop	2 De modus annuleren.
Start Stop

Tijdens de reiniging

OPMERKING

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, wordt de functie voor hervatting van de reiniging niet uitgevoerd.
• Als u de robotstofzuiger verplaatst terwijl deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging niet meer hervat.

Verplaats de robotstofzuiger niet terwijl deze aan het reinigen is en druk dan ook niet op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zou het apparaat de reiniging weer van voren af aan beginnen.

Als de reiniging gereed is

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

GEPLANDE REINIGING

U kunt instellen dat de robotstofzuiger op een bepaald tijdstip begint met reinigen.

• Geplande reiniging is alleen mogelijk wanneer de robotstofzuiger zich in het oplaadstation bevindt.

Knop op stofzuiger Knop op afstandsbediening

Configuratievolgorde

Voorbeeld:

De huidige tijd: 07:00 uur.

De gewenste begintijd van de reiniging: 09:30 uur.

1 Activeer modus voor geplande reiniging en bevestig dat de ingestelde tijd juist is.

5 Stel het aantal tijdstippen in.

6 Voltooi de instelling.

Annuleer de instellingen.

Het pictogram licht niet meer op.

Wanneer het instellen gereed is en u op de knop (Start/Stop) drukt in plaats van op de knop

OPMERKING: Uitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

DAGELIJKSE REINIGING INSTELLEN

U kunt instellen dat de reinigingsrobot elke dag op een bepaald tijdstip begint met reinigen.

Dagelijkse reiniging is alleen mogelijk wanneer de reinigingsrobot zich in het oplaadstation bevindt.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde	Voorbeeld: De huidigeijd: 07:00 uur. De gewenste begintijd van de reiniging: 09:30 uur.
Timer/Daily	Timer/Daily	1 Activeer de modus voor dagelijkse reiniging en bevestig dat de ingestelde tijd juist is. (Controller de dagelijk geservesveerdeijd.)	AM 07:00
Timer/Daily	Timer/Daily	2 Start de instelling.	KNippert AM 07:00 Daily
Recharging	Recharging	3 Stel het uur in.	KNippert AM 09:00 Daily
Timer/Daily	Timer/Daily	4 Bevestig het uur.	KNippert AM 09:00 Daily
Recharging	Recharging	5 Stel het eenantal minuten in.	KNippert AM 09:30 Daily
Timer/Daily	Timer/Daily	6 Voltooi de instelling.	KNippert AM 09:30 Daily
Start/Stop	Timer/Daily	Annuleer de instelleningen.	Daily The icon is turned off.

Wanneer het instellen gereed is en u op de knop (Start/Stop) drukt in plaats van op de knop OPMERKING Uitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

DE ROBOTSTOFZUIGER REINIGEN

HOUD DE METHODEN VOOR REINIGING EN ONDERHOUD IN GEDACHTEN

■ Als de aan-uitschakelaar beschadigd is, moet u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken gebeuren. - Gebruik geen middelen of mechanische apparaten die niet door de fabrikant zijn geïnstalleerd en die de vervorming van de robotstofzuiger zouden kunnen versnellen.

Zet altijd de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiger gaat reinigen. De robotstofzuiger zou anders plotseling in werking kunnen treden en lichamelijk letsel veroorzaken.

HET SENSORVENSTER EN DE CAMERA REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

Spuit nooit water, thinner, benzeen, enzovoort rechtstreeks op de robotstofzuiger.

Veeg het venster van de sensor en de camera Licht af met een zachte doek.

DE ROBOTSTOFZUIGER REINIGEN

SNELSTOFVERWIJDEREN

U kunt op eenvoudige wijze de stofopvangzak ledigen met behulp van een normale stofzuiger zonder de stofzak te verwijderen.

1. Open de klep van de stofuitgang.

1. Als u de luchtinlaat van de stofzuiger bij de stofuitgang houdt, wordt het stof rechtstreeks vanuit de stofopvangzak opgezogen.

DE STOFOPVANGBAK EN HET FILTER REINIGEN

Leeg de stofopvangbak eerst voordat u deze gaat reinigen.

Pas op dat u bij het weghalen van de stofopvangbak geen stof morst. Leeg in de volgende gevallen de stofopvangbak.

1. Als er zich stof in de stofopvangbak heeft opgehoopt.
2. Als de zuigkracht plotseling sterk afneemt.
3. Als het geluid plotseling toeneemt.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak eruit.

1. Verwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Verwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

DE ROBOTSTOFZUIGER REINIGEN

4. Veeg het stof van het filter en uit de stofopvangbak.

• U kunt ze met water afspoelen.

5. Plaats het filter in de stofopvangbak.

• Zorg dat het raster van het filter naar beneden is gericht.

Het kan niet in de verkeerde richting worden geplaatst.

1. Sluit de klep van de stofopvangbak en plaats de bak in de stofzuiger.

[Structuur van de stofopvangbak]

DE ROBOTSTOFZUIGER REINIGEN

DE ZUIGBORSTEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

• Omdat er stof uit de stofopvangbak kan komen, moet u deze vóór het reinigen van de zuigborstel verwijderen.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijderen.

1. Nadat u gecontroleerd hebt op vreemde stoffen, drukt u op de haak waarmee de borstel vastzit om deze los te maken.

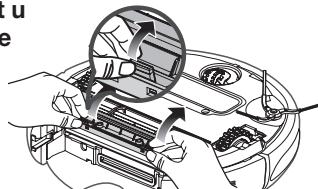

1. Til de zuigborstel uit de stofzuiger.

1. Verwijder met een borstel of stofzuiger eventuele vreemde zaken zoals lange haren of draden die rond de borstel gewikkeld zijn.

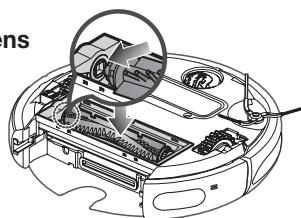

1. Wanneer de reiniging gereed is, zet u de borstel eerst vast aan de kant van de aan-uitschakelaar en vervolgens ook aan de andere kant.

DE ROBOTSTOFZUIGER REINIGEN

1. Nadat u de 3 uiteinden van de klep in de openingen hebt gestoken, duwt u op het andere einde totdat dit op zijn plaats klikt.

• Om te voorkomen dat de robotstofzuiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.
• Als het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.
• Aangezien de zuigborstel het stof op de vloer opzuigt, kunnen er lange draden of haren om de borstel gewikkeld raken. Controleer en reinig de zuigborstel regelmatig.

DE ROBOTSTOFZUIGER REINIGEN

DE DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

1. Controleer of de draaiende zijborstel niet verbogen is en of er geen vreemde zaken in de borstel zijn vastgeraakt.

1. Doe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende zijborstel gewikkeld. Veeg de borstel vervolgens aan de doek af.

1. Draai de draaiende zijborstel rond en herhaal de procedure uit stap 2.

1. Als er haar of draden tussen de stofzuiger en de draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen.

Bij het terugplaatsen van de borstel moet u erop letten dat de "L"-markering op de borstel en op de stofzuiger op dezelfde plaats komen.

(De letter "R" is aan de rechterkant van de draaiende zijborstel aangebracht.)

OPMERKING

Aangezien de draaiende zijborstel gemakkelijk haren en andere vreemde zaken aantrekt, moet u de borstel regelmatig reinigen.

Als er zich vreemde zaken aan de borstel hechten, kan deze daardoor beschadigen.

DE ROBOTSTOFZUIGER REINIGEN

HET RIJWIEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

■ Als de robotstofzuiger plotseling gaat zigzaggen, zitten er mogelijk vreemde stoffen aan het rijwiel vast.

1. Wanneer u het rijwiel gaat reinigen, legt u een zachte doek op de vloer en legt u de stofzuiger voorzichtig ondersteboven op.

1. Controleer of er vreemde stoffen zijn vastgehecht en verwijder deze zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger werkt voorafgaand aan het reinigen helemaal Niet.	• Is de stofopvangbak geplaatst? • Staat de aan-uitschakelaar in de aanstand? • Is de reinigingsmodus (Auto) in het display ingeschakeld? • Knippert de batterijniveau-indicator op slechts eén niveau en is 'LO' op het display weergegeven? • De robotstofzuiger werkt Niet als de batterij in de afstandsbediening leeg is.	• Plaats de stofopvangbak. • Zet de aan-uitschakelaar in de aanstand. • Druk op de knop (Stut step). (Houd de knop (Stut step) 3 seconden of longer ingedrukt om het apparaat UIT te schaken.) • Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Vervang de batterijen in de afstandsbediening. (type AAA)
De robotstofzuiger isijdens de reiniging gestopt.	• Knippert de batterijniveau-indicator op slechts eén niveau en is 'LO' op het display weergegeven? • Is de robotstofzuiger achefter snoeren op de vloer blijven haken? • Is de robotstofzuiger op de vloer bij een hoogteverschil blijven steken? - Het rijwiel staat omhoog. • Is er een stuk stof om het rijwiel gewikkeld? • Is de robotstofzuiger op de drempel blijven steken?	• Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Zet de aan-uitschakelaar in deuitstand en maak de snoeren los. • Zet de aan-uitschakelaar in deuitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen. • Zet de aan-uitschakelaar in deuitstand en verwijder de stof. • Zet de aan-uitschakelaar in deuitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen.
Tijdens het reinigen is er weinig zuigkracht.	• Controller of de stofopvangbak vol is. • Controller of de zuingang verstoot is. • Controller of het filter verstoot is.	• Stop de robotstofzuiger en leeg de stofopvangbak. • Zet de aan-uitschakelaar in deuitstand en verwijder de zaken die de zuingang verstappen. • Maak het filter goed schoon.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit. • Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels+zijn, moet u deze verwijderen. • Als er zich vreemde stoffen op de oplaadcontactpunten bevinden, moet de contactpunten met een droge theedoek schoonvegen. • Is de VIRTUAL GUARD richtig bij het oplaadstation geplaatst? • Is de afstandssensor van de VIRTUAL GUARD maar het oplaadstation gezicht?	• Verplaats de VIRTUAL GUARD waar een andere plek, zodat de robotstofzuiger automatisch kan opladen. • Plaats de VIRTUAL GUARD in een andere richting of stel de afstand op een passende waarde in.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op? • Is de VIRTUAL GUARD op de Wachtmodus (virtuele deur) ingesteld? • Is het moduslampje UIT?	• Vervang de batterijen. (2 alkalinebatterijen type D (LR20)) • Stel de VIRTUAL GUARD op de Schuttingmodus (virtuele muur) in. • Controller of de VIRTUAL GUARD isuitgeschakeld en stel.Deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARD্রaanveel te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Vervang de batterijen door neue alkalinebatterijen. (2 alkalinebatterijen type D (LR20))
Op het display worden er afgeteld: 30, 29, 28, ...	• Is de robotstofzuiger handmatig van het oplaadstation gehald of is erijdens het opladen op een knop gedrukt?	• Als de robotstofzuigerijdens het opladen van het oplaadstation worden gehald of als er dan op een knop worden gedrukt, keert deze na 30 seconden automatisch�<|im_start|> het oplaadstation terug.

FOUTCODE	OORZAAK	OPLOSSING
C 00	• De robotstofzuiiger is tijdens het verplaatsen vast komen te zitten.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verplaats de robotstofzuiiger maar een andere plek.
C 01	• Er is een vreemde stof (draad, papier, spellegood, enz.) in de zuigborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de zuigborstel.
C 02	• Er is een vreemde stof (draad, papier, spellegood, enz.) in het linkerrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het linkerrijwiel.
C 03	• Er is een vreemde stof (draad, papier, spellegood, enz.) in het rechtenrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het rechtenrijwiel.
C 05	• Controleren van de bumpersensor.	• Trek de vastzittende bumper een stukje�uitbuten.
C 06	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeK van de sensorvensters aan de voor- en achterkant.
C 07	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeK van het steiltesensorvenster.
C 08	• Geen stofopvangbak geplaatst.	• DuW de stofopvangbak aan totdat u een klikgeluid hoort.
C 09	• Er is een vreemde stof (draad, papier, spellegood, enz.) in de draaiende zijborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de draaiende zijborstel.

• Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitstand zet, verdwijnt de foutcode.

Stofzuiger

Oplaadstation

CLASSIFICERING	ITEM	DETAIL
Mechanische specifications	Diameter	355mm
	Hoopte	93mm
	Gewicht	4.0kg
Elektrische specifications	Voltage	AC 220-240V~, 50-60Hz
	Oplaadvermogen	50 W
	Verbruik stofzuiger	40 W
	Batterijspecifications	14.4V / 2,000 mA
Reinigungsspecificities	Capaciteit stofopvangbak	Circa 0.6 l
	Type opladen	Automatisch/handmatig opladen
	Reinigungsmodus	Automatische, Lokale, Uitgebreide, Handmatige, Zijborstel, en Geplande reiniging, Dagelijkse reiniging instellen
	Oplaadduur	Circa 120 minuten
	Reinigungstijd (bij een harde vloer)	Circa 90 minuten
Reinigungsmethode		Plafondvormherkenning
Type knop op stofzuiger		Contacttype

Deze stofzuiger voldoet aan de volgende richtlijnen:

EMC-richtlijn: 2004/108/EG

Laagspanningsrichtlijn: 2006/95/EG

SAMSUNG

Robotstofzuiger

Gebruikershandleiding
