NAVIBOT-SR8855 - Robot aspirador SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora robot
Características técnicas principales	Navegación inteligente, sensores de detección de obstáculos, limpieza en profundidad
Alimentación eléctrica	Cargador de corriente incluido

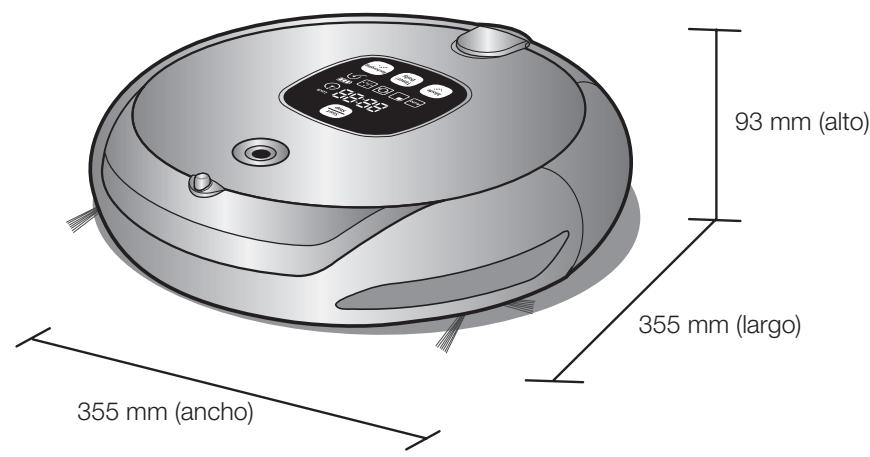

Dimensiones aproximadas	35,5 x 35,5 x 9,3 cm
Peso	3,5 kg
Compatibilidades	Compatible con superficies duras y alfombras
Tipo de batería	Batería de iones de litio
Tensión	14,4 V
Potencia	50 W
Funciones principales	Limpieza automática, programación, regreso a la base de carga
Mantenimiento y limpieza	Filtros lavables, cepillos desmontables
Repuestos y reparabilidad	Disponibilidad de repuestos en el mercado
Seguridad	Protección contra sobrecargas, detección de escaleras
Información general útil	Garantía de 2 años, asistencia técnica disponible

Preguntas frecuentes - NAVIBOT-SR8855 SAMSUNG

¿Cómo cargar el SAMSUNG NAVIBOT-SR8855?

Para cargar el SAMSUNG NAVIBOT-SR8855, coloque la estación de carga en un suelo plano y cerca de una toma de corriente. Asegúrese de que el robot esté correctamente posicionado en la estación de carga para que pueda cargarse.

¿Por qué mi robot no arranca?

Verifique si el robot está cargado. Si los indicadores de alimentación no se encienden, intente recargarlo. También verifique que la tapa del depósito de polvo esté bien colocada.

¿Cómo limpiar el filtro del NAVIBOT-SR8855?

Retire el filtro del compartimento de polvo, enjuáguelo con agua tibia sin usar detergente y déjelo secar completamente antes de volver a colocarlo.

El robot no regresa a su estación de carga, ¿qué hacer?

Asegúrese de que la estación de carga esté conectada y que los sensores del robot no estén obstruidos por polvo u objetos. También verifique que la estación esté colocada en un lugar despejado.

¿Cómo reiniciar el SAMSUNG NAVIBOT-SR8855?

Para reiniciar el robot, mantenga presionado el botón de encendido durante aproximadamente 10 segundos hasta que todas las luces se apaguen. Suelte el botón y el robot se reiniciará.

¿Por qué el NAVIBOT-SR8855 no limpia de manera efectiva?

Verifique que el depósito de polvo no esté lleno, que los cepillos no estén enredados y que el filtro esté limpio. Si es necesario, limpie o reemplace estos componentes.

¿Cómo programar una limpieza a una hora específica?

Utilice el panel de control para seleccionar la opción de programación. Elija la fecha y la hora deseadas, luego confirme. El robot comenzará la limpieza a la hora programada.

Los sensores del robot parecen no funcionar, ¿qué hacer?

Limpie los sensores con un paño suave para eliminar el polvo o los desechos. Asegúrese de que no estén obstruidos y verifique que ningún objeto bloquee su campo de visión.

¿Dónde puedo encontrar piezas de repuesto para el NAVIBOT-SR8855?

Puede encontrar piezas de repuesto en el sitio oficial de Samsung, en tiendas de electrónica o en línea en plataformas de venta.

¿Cómo evitar que el robot se quede atascado debajo de los muebles?

Utilice barreras virtuales o mueva los muebles para crear un espacio suficiente. También verifique que el robot esté actualizado con las últimas actualizaciones de firmware.

MANUAL DE USUARIO NAVIBOT-SR8855 SAMSUNG

• Antes deponer en marcha la unidad, lea atentamente las instrucciones.
• Sólo para uso en interiores.

Espanol

imagine the possibilities

Gracias por adquirir un producto Samsung.

Para recibir un service máscomplete,

registresuproducto en

www.samsung.com/register

Información de seguridad

INFORMACION DE SEGURIDAD

ADVERTENCIA

• Antes deponer el aparato en functionamento,lea este manual en su totalidad y conservelo para futuras consultas.

ADVERTENcia

• Ya que las siguientes instrucciones de configuraciono se aplican a varied models, las caracteristicas de su aspiradora peuvent variar ligeramente de las descritas en este manual.

SÍMBOLOS DE PRECAUCión/ADVERTENCIA UTILIZADOS

ADVERTENCIA	Indica que hay un peligro de muerte o lesiones graves.
PRECAUCION	Indica que hay un riesgo de lesiones personales o daño material.

OTROS SIMBOLOS UTILIZADOS

NOTA	Explicación de关键时刻 para poder a los usuario a comprendir como utiliser este producto adecuadamente.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar un electrodoméstico deben tomarseunas precaúacionesbasicas,incluidas lassiguales:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADA ROBOT.

Cuando no utilise la aspiradora desenchufela de la toma así como antes de realizar cualquier reparacion.

ADVERTENCIA: para reducir el riesgo de incendio, descarga electrica o lesiones:

GENERAL

• Utilice la aspiradorasole como se explica en este manual.
• No utilise la aspiradora robot ni el cargador si está dañados.
• Si la aspiradora no funciona correctamente, ha sufrido alguna caía, se ha dado, se ha dejado en el exterior, se ha mojado,Debe devolverla a un centro de atencion al cliente.
• No manipule el cargador ni la aspiradora robot con las manos húmedas.
• Utilícela sólo en superficies de interior que estén secas.
• Este electrodométrico no está pensado para que lo usen personas (incluidos los niños) con las capacities fisicas, sensoriales o mentalares reduidas, o faltas de conocimiento y experiencia, sin la supervisión o lasindicaciones de una persona responsable que garantice un uso seguro del aparato.
• Nocede que los niños juguen con el electrodomístico.

CARGADOR DE LA BATERIA

• No modifie el enchufe polarizzato para que se adapte a otro no polarizzato o a un cable alargador.
  No lo utilise en exteriores o sobre superficies humedes.
• Desenchufe el cargador cuando no lo utilise y antes de las operaciones de mantenimiento.
• Utilice solo el cargador suministrado por el fabricante.
  No lo utilise con un cable o un enchufe dañados.
• Para trasladarlo no tire del cable, no utilise este como una asa, no atrape el cable con la tapa niuya el cable alrededor de cordes o esquinas cortantes. Mantenga el cableApartado de las superficies calientes.
• No utilise cables alargadores ni enchufes con una capacité de energia de corriente inadequada.
• No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable.
• No rompa niarroje al fuego las pilas ya que una temperatura elevada las可以使 hacer explotar.
• No intenteAbrirelcargador.Larreparaciondebeeffectuarse solo enuncentredeservicioqualificado.
• No exponga el cargador a temperatas altas ni a ningún tipo de humedad.

Información deseguidad

ASPIRADORA ROBOT

• No aspire objetosuros o afilados como cristales, clavos, tornillos, monidas, etc.
• No utilise la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos nithers objetivos en la camera del ventilador ya que la unidad se puedaponer en marcha accidentalmente.
• No ponga ningún objeto en las aberturas. No utilizes la aspiradora si alguna abertura está bloqueada, mantenga las aberturas libres de polvo, hilachas,pelos y cualestería另一边cosa que pueda reducir el caudal de aire.
• No aspire materiales tóxicos (como lejía con cloro, amoniaco, limpiadores en seco, etc.)
• No aspire综合素质 que pueda arder o provocar humano, como cigarrillos, fosforos o cenizas calientes.
• No aspire liquidos inflamables or combustibles, como gasolina, ni utilise la aspiradora en zonas donde estasouldan estar presentes.
• No utilise la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de pinturas a base de aceite, insolventes, productos antipolilla, polvo inflamable uculos vapores explosivos o tóxicos.
• Se pueda producir fugas en las celdas de las pilas en conditiones extremas de uso o de temperatura.

Si el liquido entra en contacto con la piel, lávela rápidamente con agua. Si el liquido entra en contacto con los ojos,,enjuáguelos inmediamente con agua limpia durante al menos 10关键时刻. Solicite atencion medica.

INFORMACION DE SEGURIDAD

02

CHARACTERÍSTICAS DEL PRODUCTO

13

MONTAJE DE LA ASPIRADORA

15

FUNCIÑAMIENTO DE LA ASPIRADORA

20

MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO

36

SOLUTION DE PROBLEMAS

43

ESPECIFICACIONES DEL PRODUCTO

46

06 Acerca de la alimentacion electrica
07 Antes de utiliser
10 Durante la utilización
11 Limpieza y mantenimiento
13 Caracteristicas del producto

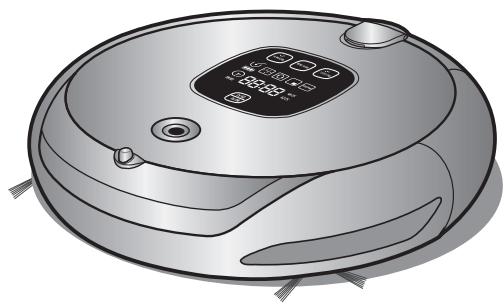

15 Componentes

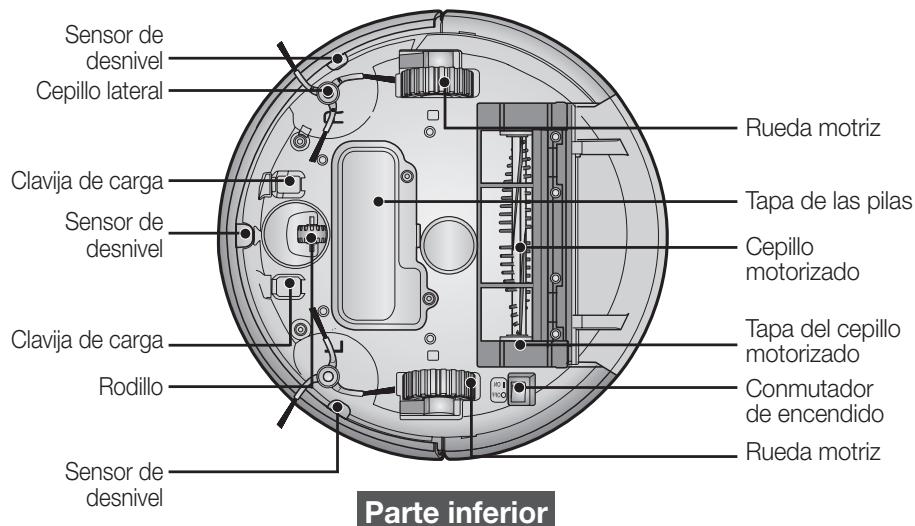

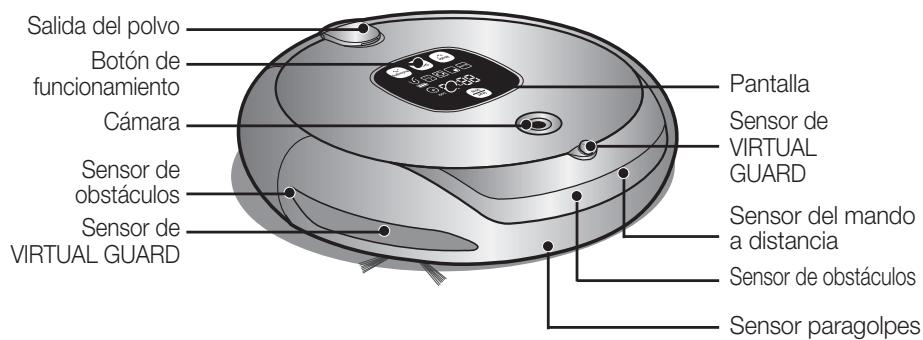

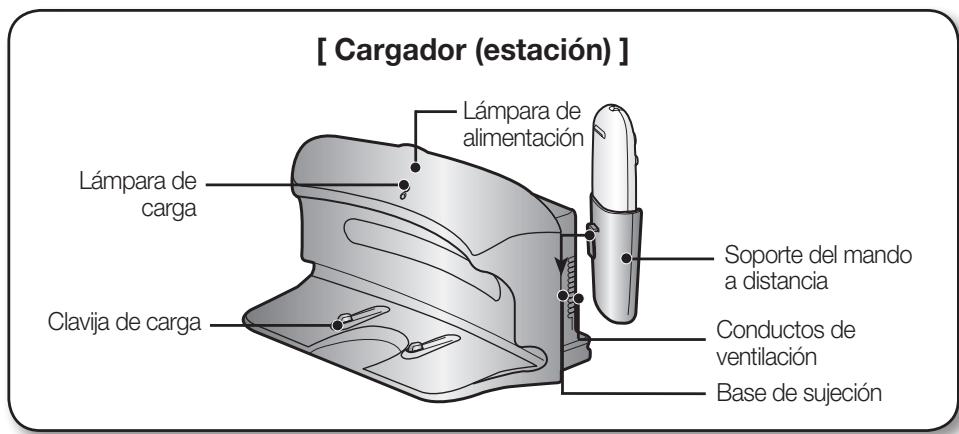

16 Nombre de cada componente

20 Instalación de la aspiradora robot
20 Ordén de instalación

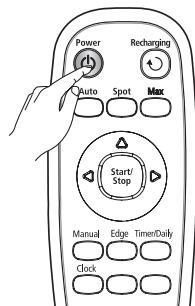

20 Apagado y encendido
21 Instalación del cargador

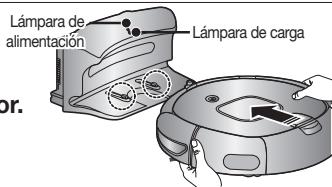

22 Carga
23 Acerca de la batería
24 Configuración de la hora

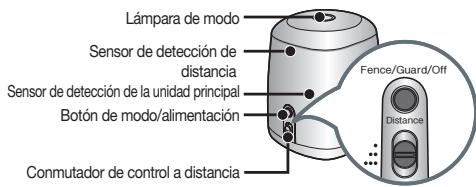

25 Montaje de la VIRTUAL GUARD
27 Uso de la aspiradora robot
27 Inicio/parada de la limpieza
28 Recarga
29 Limpieza automatica
30 Limpieza concentrada
31 Limpieza maxima

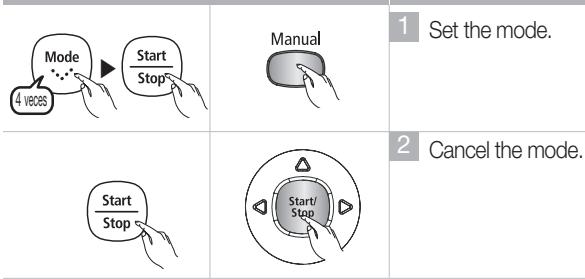

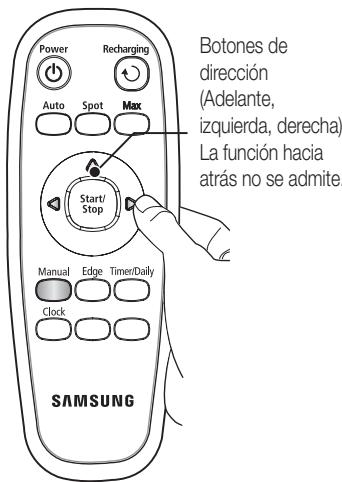

32 Limpieza manual
33 Limpieza lateral
34 Limpieza programada

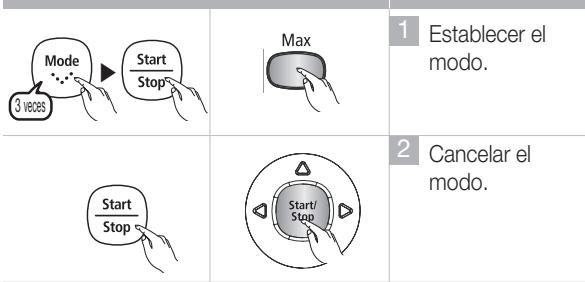

35 Configuración de la limpieza diaria
36 Limpieza de la aspiradora robot
36 Debe recordar los métodos de mantenimiento y limpieza
36 Limpieza de la ventana del sensor y la camara
37 Vaciado rápidodel contentedor del polvo
37 Limpieza del contentedor del polvo y el filtro

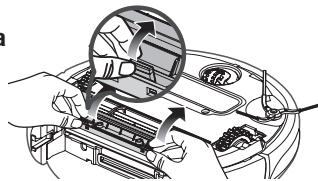

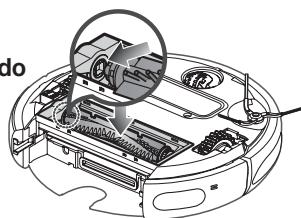

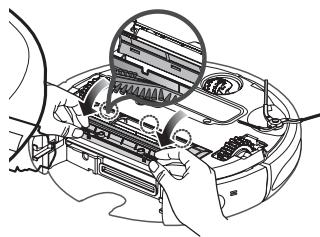

39 Limpieza del cepillo motorizzato
41 Limpieza del cepillo giratorio lateral para la limpieza de bordes
42 Limpieza de la rueda motriz
43 Liga de comprobación antes de llamar al centro de atencion al cliente
45 Soluciones de problemas según los@códigos de error
46 Especillas del producto

Información de seguridad

ACERCA DE LA ALIMENTACION ELECTRICA

No doble excessivamente el cable de alimentacion ni colque sobre el objetos pesados que能把 romperlo.

• Se puede producir una descarga electrica o un incendio.

Eliminerialquierrestodapolvoodegua del enchufe.

• De no hacerlo se podra producir un mal funciona o una descarga electrica.

No saque el enchufe tirando del cable de alimentacion ni lo toque con las manos mojadas.

• Se puede producir una descarga electrica o un incendio.

No utilise enchufes multiples en una sola toma. (No doit el cable expuesto sobre el suelo.)

• Se puede producir una descarga electrica o un incendio.

No实用性 enchufes o cables dañados, ni��omas de pared sueltas.

• Se puede producir una descarga electrica o un incendio.

Información deseguidad

ANTES DE UTILizar

Antes de activar la aspiradora robot, compruebe que el contentedor del polvo está montado.

• Si el contentedor del polvo no está montado, la aspiradora no funciona.

No utilise nunca la aspiradora en lugares donte haya materiales combustibles como:

• Lugares con velas o lámparas de escritorio en el suelo.
• Lugares con fuegos sin vigilancia (llamas o ascuas).
• Lugaresdondehaya gasolina,alcoholdestilado,disolventes, cencirerosconcigarrillosencendidos,etc.

La aspiradora robotsole es para uso domestico.No la utilizes en los siguientes lugares.

• Buhardillas, sótanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a conditiones de humedad, como cuartos de bazo o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueda producir daños graves (funcionamente anormal o roturas) cuando se utilizes en这些东西 lugares.

Abra todas las puertas cuando limpie las habitaciones.

• Si una puerta está cerrada, la aspiradora noURTRA entrada en esta habitacion.
• Sin embargo,Debe cerrar la puerta principal, la de la terraza, la del cuarto de bazo, y la de cadaquier other habitacion desdedonde la aspiradora可以更好 caer a un piso inferior.

Para limpiar alfombras con grandes borlas, pliegue estas debajo de la alfombra.

• Las borlas peuvent darar la alfombra y la aspiradora, ya que pueda quedar atrapadas por la rueda motriz o el cepillo motorizzato.

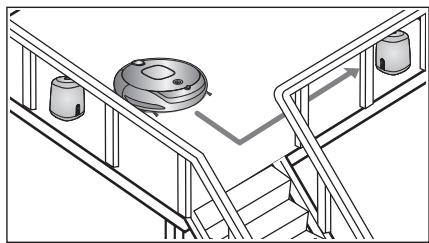

Si el sensor de desnivel está sucio, la aspiradora robot pueda caer por escaleras, barandillas, etc.

Podría Cause lasiones personales o dañarse el producto.

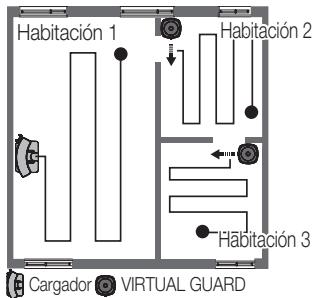

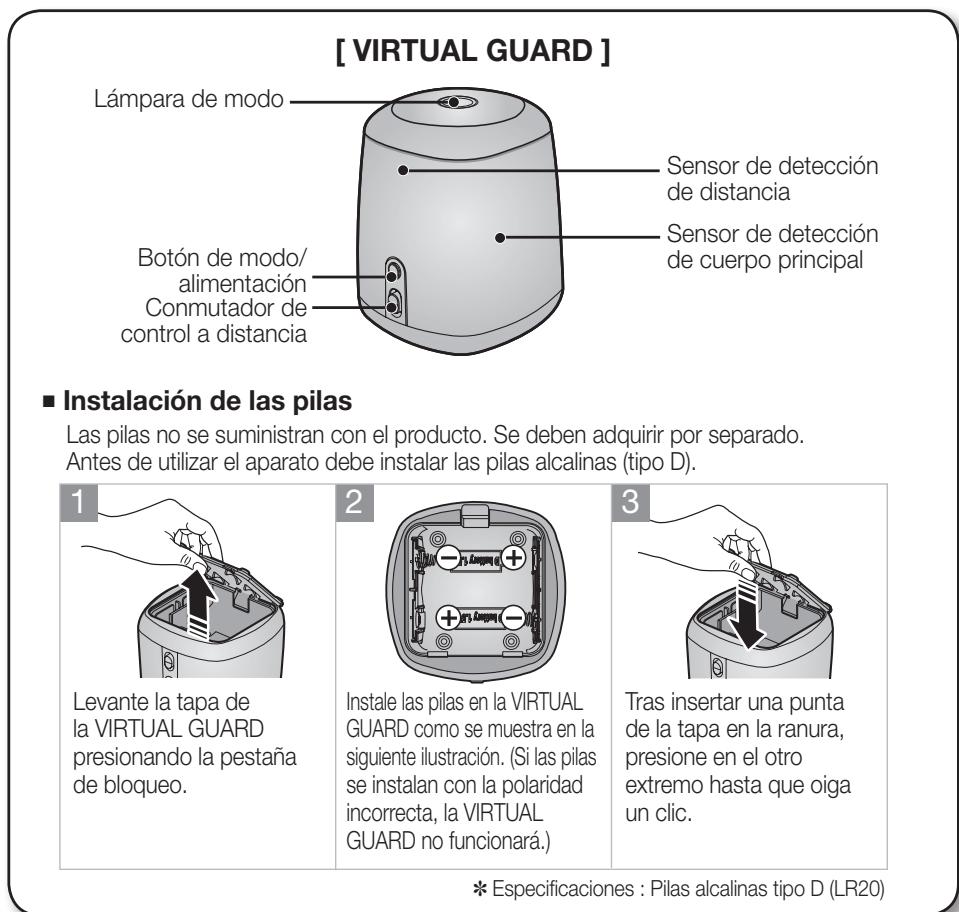

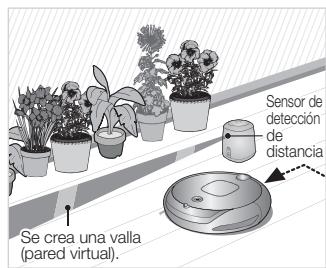

Para prevenir este riesgo, instale la VIRTUAL GUARD (configuracion del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor para que la CAMERA no acepte ordenes erroneas.

Información deseguidad

ANTES DE UTILizar

Retire previamente los objetivosAFPRECHESo fragens de la zona que vaya a limpiar.

• Antes de limpiar retirerialquier objecto.
• Retire objetos fragens como cerámica, cristal, jarrones, etc.
• La aspiradora robot no reconoce monidas, anillos nithers objetos valiosos como joyas.

Antes de aspirar retire los objetos diseminados por el suelo.

• La aspiradora robot está Diseñada para detectar obstáculos a 5 cm de distancia.
• Las toallas de bajo, las alfombrillas de cuartos de bajo, entradas y de otheras habitaciones, los cables de alimentacion, los manteles o los cinturones se pueda enrollar en la ruea motriz o el cepillo motorizzato. Este peut hacer que los objetivos se caigan de la mesa.

Haga saber a los miembros de la familia (u或者其他 residentes) que deben tener cuidado al efectuar la limpieza o cuando utilisen el modo de limpieza programada.

• Si se hace的功能ar la aspiradora robot cuando hay niños, ellos��cen tropezar con ella y caerse.

Procure que los niños no pisen la aspiradora ni se sienten sobre ella.

• Los niños se puden caer y lesionarse o el producto se pueda hacer seriamente.

Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.

• La aspiradora robot pueda atraer su atencion.
• Si la ruea motriz o el cepillo motorizzato atrapa los dedos, los pies, la ropa o el pelo se pueda producir lesiones.
• Si un niño o una mascota se encuentran en el camino de la aspiradora, esta los couldes identificar como un obstaculo y no efectuar la limpieza de dicha zona.
• Cuando se desactiva el commutador de encendido, se canta el suministro de alimentación y se desactivan todas las functions.

Cuando instale la estación de energia, no deje el cable de alimentación expuesto en el sueño.

• Cuando la aspiradora robot se recarga automatically o subpoena jusqu'à la estación de energia, pueda arraunar el cable de alimentación alrededor de ella.

Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.

• La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de cargo está desenchufado, noURTRA CARGAR LA BATERIA AUTOMATICamente.

Información deseguidad

ANTES DE UTILizar

Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.

• Si el cargador está instalado en un rincón, se pueda provocar movimientos innecesarios y se pueda perturbar el proceso de recarga automatística.

Los objetivos colocados delante del cargador impedirán que la aspiradora robot se recargue automatistically.

• Deje el aire libre de objetivos.

No debe haber obstáculos a menos de 0,5m a izquierda y derecha ni a 1 m frontalmente.

No cortocircuite las clavijas de cargo con objetos metálicos, como varillas, destornilladores, etc.

• Se podra dañar seriamente el cargador.

Asegürese de que no haya ningún resto de liquidos en la estación dearga.

• De no hacerlo se podra producir un incendio o una descarga electrica.

Asegürese de que la aspiradora robot no aspire ni se desplace sobre liquidos como agua, aceite o sociedades de las mascotas.

• Se podra dañar seriamente el producto.
• Las ruedas peuvent esparcir los liquidos y extendar la sueidad.

No utilise el cargador conOthers propuestos.

• Podría dañar seriamente el cargador o causar un incendio.

Información deseguidad

DURANTE LA UTILIZACION

No se pueda usar esta aspiradora robot en alfombras gruesas.

• La aspiradora robot pueda Presentedras problemas de configuracion.
• Se puede darar las alfombras.

No utilise la aspiradora robot sobre una mesa o lugarares elevados.

• Se podra dañar en caso de caía accidental.

Durante el funciona lo aspiradora robot可以选择 hacer con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.

• Para PSU un rendimiento mas limpio y rápido, coloque las sillas sobre una mesa.

• Podrá Cause un mal funciona bajo.

Durante la limpieza quite inmediamente los papeles grandes o bolsas de plástico que coulda haber en la aspiradora.

• Si utilizes la aspiradora largo tiempo con un puerto de entrada obstruido se pueda darñar seriamente el producto.

Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediamente el commutador de encendido y llama al centro de atencion al cliente.

La aspiradora robot no可以选择 continuar funciona si queda atrapada en la entrada o en el umbral de la terraza.

• La aspiradora robot detendra su funciona por razones de seguidad si durante 5 horas no se pueda mover.
• Para reanudar el funciona,[1] se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde puedaContinuar funciona.

Información deseguidad

DURANTE LA UTILIZACION

La aspiradora robot no pueda limpar Completely los lugares a los que no pueda acceder, como los rincones y los espacios entre los sofás y las paredes.

• Debe limpiar estas areas de vez en cuando.

Después de la limpieza能把 quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar.

• En tales casos, estas acumulaciones de polvo se han de eliminar con otro uso de limpieza.

LIMpieZA Y MANTENIMIENTO

Para limpiar el producto, no rocie el exterior directamente con agua ni utilize materiales volátilles como benceno, disolventes o alcohol.

• Se podrá dañar seriamente el producto.

No presione con fuerza el paragolpes de la aspiradora robot.

• Si se daña el sensor del paragolpes, la aspiradora robot pueda hacer con las paredes o los muebles.

Nadie que no sea un的技术ico de serviceciorialmente de bes montar o desmontar la unidad.

• Se podra dañar el producto.

Elimine regularamente cualquier sustancia extraña que se acumule en los sensores de obstáculos o de desnivel.

• La suciedad acumulada en los sensores puede hacer que ellos no funciona en correctamente.

Información deseguidad

LIMPIEZA Y MANTENIMIENTO

Para eliminar las sustancias extrañas utilise tiempo el cepillo de limpieza cuando desactivar el conmutador de encendido.

• De no hacerlo, la unidad podra activarse repentinamente y provocar lesiones personales o darar el producto.

Si el cable de alimentación está danado debe sustituirlo un的技术icoequalificado del serviceo de atencion al cliente.

• De no hacerlo se podra producir un incendio o una descarga electrica.

Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.

Póngase en contacto con el centro de atencion al cliente de Samsung Electronics para sustituir la bateria.

• Si no se utilizes las baterías originales se pueda darar el producto.

* Informacion sobre las pilas :

Tamaño AA Ni-MH, UNION SUPPO, Modelo HPY, 12 unidas.

Caracteristicas del producto

UTIL FUNCION DE VIRTUAL GUARD

Se pueda confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limiar cada sección una por una media el modo Defensa (puerta virtual).

- ¿Qué es el Reconocimiento de la forma del techo (Visionary mapping™)?

Esta funciona reconoce la forma del techo mediante una-camera colocada en la parte superior del aparato para identificar el area que se debe limpiar y determinina el mejor modo de pasado por cada sección de la superficie y de limpiar esta.

DELICATE CLEANING OF EVERY CORNER

Se proportionan variedos modos de limpieza para satisfacer cada necessities.

5. Modo lateral

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también funciona a reducirlo. Limpia los rincones acercándose lo más possible a ellos.

6. Modelo de limpieza programada

La aspiradora se pone en funciona a la horapecifieda.

7. Modo de limpieza diaria

La aspiradora robot limpia el suelo cada día a la horapecifieda.

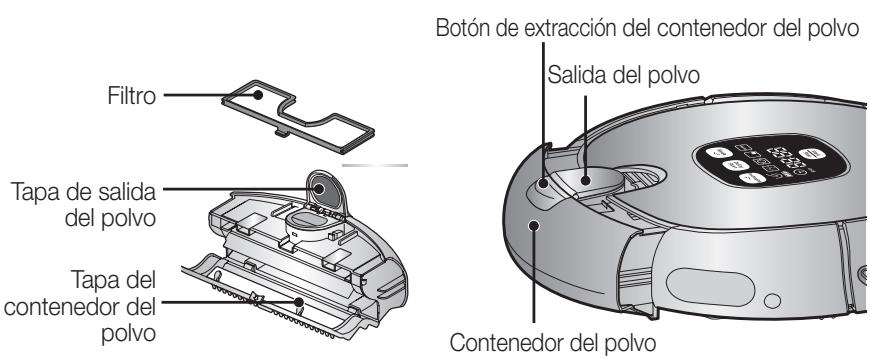

FÁCIL EXTRACCÍN DEL POLVO

Laittersa para el polvo en la parte superior permite un fácil vaciado de este mediatinguna aspiradora normal, con lo que se evita que el polvo se extienda por toda la habitacion.

Caracteristicas del producto

RECARGA AUTOMÁTICA

Cuando la bateria está baja, se guía automatistically a la aspiradora robot hasta el cargador para efectuar la recarga automática.

CEPILLO GIRATORIO LATERAL DE LIMpieZA DE BORDES

El cepillo giratorio lateral de limpieza de cordes limpia el polvo de los cordes.

CRUCE DE UMBRALES

El innovador sistemas de propulsión de la aspiradora robot permite cruzar losumbrales de 1 cm de alta y asílimpiart todas las habitaciones. La aspiradora robot se ha disnéado de talmania que no pueda cruzar umbrales superiores a 1 cm por razones de seguidad.

ANTICHOQUES

La aspiradora robot detecta y evita los obstáculos en dos fases. Primero, los 7 senseores de obstáculos detectan los obstáculos en la fase 1 y si la aspiradora no可以选择 evaporar elCHOque,los 2 senseores paragolpes amortiguan el impacto.

ANTICAÍDAS

Los 3 sensores de desnivel detectan las zonas descendentes, como escalones o umbrales de las puertas, para impedir que la aspiradora robot pueda caer por las escaleras.

DISPOSITIVO DE SEGURIDAD

Cuando la aspiradora robot se levanta del suejo durante la limpieza, un sensor de detectación detiene automatistically las ruedas motrices, el cepillo motorizzato, el motor de succion y el cepillo giratorio lateral.

Montaje de la aspiradora

COMPONENTES

Cuerpo principal
Mando a distancia

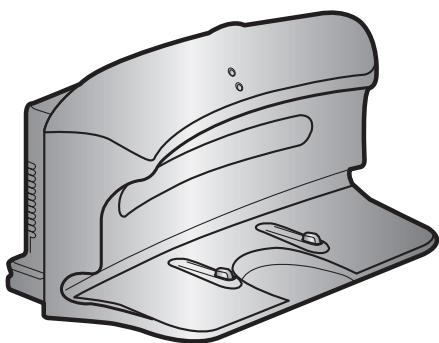

Cargador (estación)

- Otros componentes

(Pilas tipo AAA)

Manual del usuario/ 2 pilas

VIRTUAL GUARD

Filtro de repuesto

Cepillo de limpieza

Soporte del mando a distancia

2 cepillos de repuestos laterales para la limpieza de cordes

Cepillo motorizzato de repuesto

Montaje de la aspiradora

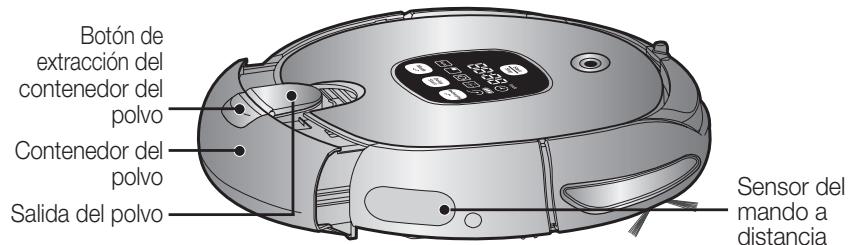

NOMBRE DE CADA COMPONENTE

[Unidad principal]
Frontal

Lateral

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

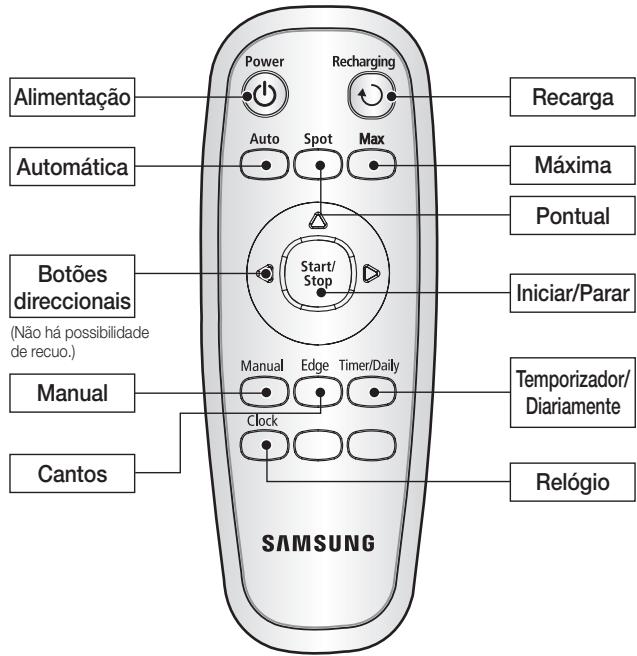

[ Mando a distancia ]

Instalación de las pilas del mando a distancia

Cuando se adquiere el producto las pilas del mando a distancia no está instaladas. Ante de utiliser el aparato deben instalar las pilas alcalinas (como AAA).

1

Levante la tapa del compartmento de las pilas del mando a distancia presionando la pestaña de bloqueo.

2

Instale las pilas en el mando a distancia como se muestra en la?sigiente ilustracion. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funciona.)

3

Tras insertar una punta de la tapa en la ranura, presione en el除外 extremo hasta que oiga un cig.

Montaje de la aspiradora

NOMBRE DE CADA COMPONENTE

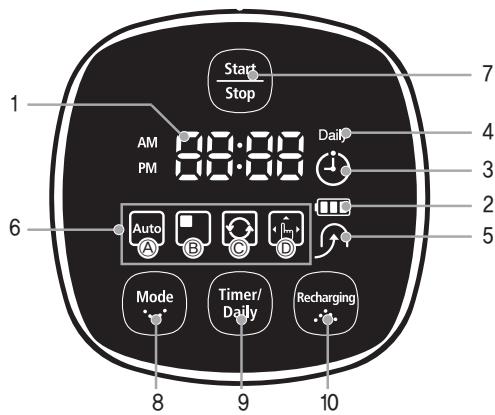

[Pantalla]

PANTALLA

• Muesra el temporizador, el estado de progreso y loscottiges de error mediateeros, letras y grificos.

2. Indicador del niveau de la bateria

• Cargando: Muesa el progreso de la energia en 3 pasos.
• En uso: Muestra el nivel de la energia. El nivel de la energia de la bateria se va reduciendo en cada nivel desde FULL durante elFuncionamento. (Cuando la bateria se ha descargado Completely, un nivel parpadaaazorando "LO")

3. Limpieza programada

• Cuando se programa la limpieza, se illumina el icono de la limpieza programada.

4. Diario

• Cuando se programa la limpieza diaria, se ilumina el icono Diario.

5. Recarga

• Este icono se enciende cuando la aspiradora robot regresa a la estación de energia para cargar la bateria.

6. Pantalla del modo de limpieza

• Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.

(a) Modo automático: Este icono se enciende cuando se selección el modo de limpieza automática.
(b) Modelo concentrado: Este icono se enciende cuando se selección el modo de limpieza concentrada.
(c) Modo Tmaxio: Este icono se enciende cuando se selecciona el modo de limpieza Tmaxio.
(d) Modo manual: Este icono se enciende cuando se selecciona el modo de limpieza Manual.
(e) Modo lateral: "Ed SE" se ilumina cuando se selecciona el modo de limpieza lateral.

BOTONES

6. Inicio/Parada

• Pulsar para iniciair/detener la limpieza.

7. Modo de limpieza

• Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el boton ( () ) para inicia la limpieza.

9. Temporizador/Diario

• Pulsar para programar una limpieza.

9. Recarga

• Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de energia para cargar la bateria.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

ORDEN DE INSTALLACION

1. Apagado y encendido

Para usar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

2. Instalación del cargador

Para cargar la aspiradora robot, primero se deben instalar el cargador.

Dado que la bateria está descargada cuando se adquiere el producto, se ha de cargar esta Completely antes de utilizesl.

3. Carga de la bateria

Antes de utiliser la aspiradora robot se debe cargar completeness la bateria.

4. Configuración de la hora

Se debe configurar la hora para utiliser lasvinciones del limpieza programada y limpieza diaria.

5. Montaje de la VIRTUAL GUARD

Se pueda confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpar cada sección una por una mediente el modo Defensa (puerta virtual).

APAGADO Y ENCENDIDO

Para usar la aspiradora robot, primero se debe activar el conmutador de encendido.

Si se apaga el conmutador de encendido, todas las configuraciones se restablecen.

1. De la vuelta a la unidad principal y active el conmutador de encendido.

• Si los iconos no se encienden, quiere decide que la batería está descargada. En tal caso, conecte la aspiradora robot en la的最佳 deargaupon de activar el conmutador de encendido.
• Tenga en cuenta que si desactiva el commutador de encendido se restableceran todas las configuraciones.

Si se desactiva el commutador de encendido, la aspiradora robot no se cargará,.
aúnque esté connectada en la estación de carga.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

INSTALLACION DEL CARGADOR

1. Instale el cargador en una superficie plana.

1. No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente.

1. Instale el cargador en un lugar donde la aspiradora robot pueda acceder fácilmente.

1. Disponga el cable de alimentacion ordinadamente en la pared.

1. Si el sueño es de madera, instale el cargador en la mesma direccion que las vetas de la madera.

Mantenga el cable de alimentacion del cargador constanmente enchufado en la toma de corriente.

• Si el cargador no recibe alimentación, la aspiradora robot noURTAR no podrá encontrar el cargador por lo que no se podrá cargar automatistically.
• Si la aspiradora robot está separada del cargador, la bateria se descargará automatistically.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

CARGA

Cuando se adquiere el producto, la bateria está totalmente descargada, por lo que la aspiradora se debe cargarmanualmente.

Active el conmutador de encendido de la parte inferior del producto.

1. Tras alinear las clavijas de cargo de la unidad principal con la clavija de cargo de la estacion de cargo, pulse la unidad principal hasta que oiga un sonido de "recargando alimentacion" en el cargador.

• La lámpara de carga se ilumina en color verde.

2. Compruebe el estado de la energia de la aspiradora robot.

• Cuando se inicia la energia, el indicator de nivel de la batería y “ B ” se muestran secuencialmente en la pantalla.
• Cuando se completela carga, el indicator de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.

Carga
Carga completeness

• Cuando el indicator del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automatistically searga ella misma en el cargador.
• Cuando el nivel de la bateria parpadea y se muestra "LO" durante la limpieza, la aspiradora robot no se可以选择 controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la bateria. (Esto es cuando la bateria se ha descargado completeness.)

Carga completa
Se requiere carga

• Cuando se adquiere el producto, la energia completa de la batería tarda alrededor de 120 horas y la aspiradora funciona durante aproximamente 90 horas.

• Cuando seonga la bateria cuando esta está sobrecalentada, el tiempo deonga se incrementa.
  Medidas que hay que tomar cuando la energia no es uniforme. Si la aspiradora robot no se pueda cargar automatistically:

• Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot.

• Vuelva a conectar la alimentacion del cargador (restablezca).
• Compruebe si hay sustancias extras en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un pamo seco.

• Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.

• Si separa la aspiradora robot del cargador, se descarga de modo natural.

• Cargue la aspiradora robot con el cargador, si es possible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje deUGCios, vacaciones, etc, desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos.)

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

ACERCA DE LA BATERIA

• La aspiradora robot的功能a con pilas recargables de niquele e hidruro metalico (NiMH) respetuosas con el medio ambiente y una functiOn de prevencion de sobrecarga garantiza una amplia duracion de la vida utl.
  La bateria tiene un periodo de garantía de 6配送es en el día del mes.
• Cuando adaquiera las pilas, Solicite al centro de atencion al cliente el-symbolo (SAMSUN) de pieza original y el numero del modelo.
  * Informacion sobre las pilas :

Tamaño AA Ni-MH, UNION SUPPO, Modelo HPY, 12 unidas.

• Estas pilas son solo para aspiradoras robot de Samsung.Esta estricamente prohibido utiliseras en otros aparatos o con ellos propósitos.
• No trate de desmontar, reparar ni modificar las pilas.
• Cargue las pilas en un lugar con buena ventilación.
• No exponga las pilas al fuego ni las caliente.
• No connecte ningún objeto metálico entre los polos (+) o (-) de las pilas.
• Consévelas en el interior (0^ 40^) .
• Antes de deshacerse de este producto, beschè las pilas de un modo respetuoso con el medio ambiente.
• No deselecte las pilas+junto con la basura domestica.

• Para deshacerse de las pilas agotadas siga las normas locales.

• Si las pilas estánestropeadas, no las desmonte. Póngase encontacto con el centro de atencion al cliente más cercano.

• Un tiempo dearga prolongado y una duración más corta indica que las pilas están cerca del fin de su vida útill. Póngase en contacto con un centro de atencion al cliente autorizado para reemplazar las pilas.

El usuario no puedaCambiar la bateria recargable incorpora de en este producto. Para Obtener informacion sobre como cambiarla,debbe ponerse en contacto con el proveedor.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

CONFIGURACION DE LA HORA

Para usar adecuadamente las functions de limpieza programada y limpieza diaria esnecessary configurar la hora. Só se pueda configurar la hora con el mando distancia.

Só se puede configurar la hora con el mando distancia.

Supongamos que son las 07:00 a.m.

Mando a distancia

Secuencia de configuracion

1 Introduzca la "hora" actual.

2 Acceda al modo de configuración.

3 Establishzca la "hora".

4 Introduzca los "minutos" actuales.

5 Finalice la configuración.

• Para salir del modo de configuración de la hora cuando ajusta está, pulse el botón ( () ) en vez del de configuración de la hora.
• Una vez establecida una limpieza programada, no se可以选择 Cambiar la configuracion de la hora.

Funcionalmente de la aspiradora

INSTALACION DE LA ASPIRADA ROBOT

MONTAJE DE LA VIRTUAL GUARD

Se pueda confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpar cada sección una por una mediante el modo Defensa (puerta virtual).

Fence/Guard/Off

Funcionamento de

1. Funcionamento de la lámpara de modelos

• Modo Valla (pared virtual): La lámpara roja parpadea.
• Modo Defensa (puerta virtual): La lámpara verde parpadea.
• Des.: la lámpara se apaga.

2. Configuración del modo

• Cada vez que se pulsa el botón de modo/ alimentación, se selección como Valla (pared virtual) → modo Defensa (puerta virtual) → apagar alimentación en esteorden.

Sensor de detectación de distancia

* El sensor de detectacion de distancia establisha una barrera virtual directa de una longitud de valla especificada.

3. Configuración de la longitud de la valla

• Establezca la distancia para restringir el acceso de la aspiradora robot desde la VIRTUAL GUARD mediante el conmutador de control de la distancia.

Configuración del conmutador	Distancia max
• (Short)	About 1~2m
•• (Medium)	About 2~3m
••• (Long)	About 3~4m

*Establezca el conmutador de acuerdo con la longitudnecessary de la valla.

Creación de un valla (pared virtual)

La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no pueda cruzar.

Por exemple, delante de macetas, muebles, la puerta principal, etc.

1. Seleectione el modo Valla (pared virtual) mediante el boton de modo/alimentacion.
2. La lámpara de modo parpadea en color rojo.
3. Establishzca la longitud de la valla mediante el conmutador de control de la distancia.

4. Instale la VIRTUAL GUARD delante del airecuuyo acceso se desee bloquear.

5. Instale la VIRTUAL GUARD de manière que el sensor de detectación de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

Funcionalmente de la aspiradora

Uso del modo Defensa (puerta virtual)

La VIRTUAL GUARD create una puerta invisible que la aspiradora robot no可以选择 cruzar hasta que no se haya completado la limpieza de la habitación actual. La VIRTUAL GUARD abre la puerta invisible una vez completada la limpieza de la habitación.

1. Seccione el modo Defensa (puerta virtual) mediante el boton de modo/alimentacion.
2. La lámpara de modo parpadea en color verde.
3. Establezca la longitudud de la valla mediante el comutador de control de la distancia.

4. Instale la VIRTUAL GUARD en la entrada de la habitación que se desea limpiar.

5. Instale la VIRTUAL GUARD de manière que el sensor de detectación de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

• Si no utilizes la VIRTUAL GUARD, apague la alimentación. (Si no va a utiliser la aspiradora robot durante un periodo长大o,quite las pilas para estar que se descarguen.)
• Si el botón de modo/alimentación no funciona, indica que las pilas se han agotado. En este caso, cambie las pilas. (Especficaciones: Pilas alcalinas tipo D (LR20))
• Puedeadiriruna VIRTUAL G uARD adiocional en el centro de atencion al cliente de Samsung Electronics, Co., Ltd.

• Es possible que la transmisión de la SERIAL infrarroja experimente dificultades en lugarares expuestos a una iluminación halógena o en exteriores.
• La aspiradora robot utilizes 3 dispositivos infrarrojos y es possible que un dispositivo no funciona delante de otro dispositivo queonga una prioridad más alta.
• Cuando se controla la aspiradora robot con el mando a distancia, está你能 cruzar la valla virtual de la VIRTUAL GUARD oshipsar contra un obstáculo, ya que la seals del mando a distancia tiene prioridad sobre la seals de la VIRTUAL GUARD.
• Cuando se utilizes la aspiradora robot en un local(PC)o en distacias cortas, sueque que no funciona correctamente deben a interferencias en las senales infrarrojas.
• Instale la VIRTUAL GUARDApartada del cargador; ya que la carga automatica se suepe interruprir si la VIRTUAL GUARD está cerca del cargador.
• Si el valor de longitud de la valla es superior a la distancia necesaria, la aspiradora robot quizás no realice su trabajo correctamente. Establisha un valor de longitud de la valla apropiado mediante el conmutador de control de la distancia.
• Si se utilizes al mesmo tiempo varías aspiradoras robot, pueda que no工作的arjustarse por interferencias en las senales infrarrojas.
• Gire la VIRTUAL GUARD en otra direccion o establishzca un valor de distancia de la valla apropiado si el sensor de detectacion de la distancia de la VIRTUAL GUARD está encarado al cargador, ya que se pueda interruptir la energia automatica.

[Prioridad de la seals infrarroja]

Mandoa distancia

VIRTUAL GUARD

Cargador

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

INICIO/PARADA DE LA LIMPIEZA

Todas las functions de la aspiradora robot se pueda executar o detener.

• Cada funciona de la aspiradora robotsole se pueda executar si está activado el conmutador de encendido.
• Cuando la aspiradora robot está的功能ando, pulse el botón (Start) para cancelar el funciona y selectionar una función.

Apagado y encendido

Encendido

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Pulse el botón ((start) (stop))
• Se encienden los botones de la unidad principal, el indicator del nivel de la bateria y los iconos de losodos de limpieza.

Apagado

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Mantenga pulsado el botón (Start) durante 3 seguidos.
• Se apagan todos los iconos excepto el nivel del indicator de la bateria.

Uso del mando a distancia

Inicio o parada de la limpieza

Inicio

• Mando a distancia: Pulse los botones Automático, Concentrado, Maximo, Manual o Lateral.
• Unidad principal: Seccione los发展模式 de limpieza Automático/Concentrado/Maximo/Manual/Lateral mediate el boton (Mod) y, a continuacion, pulse el boton (Start).
• Una vez iniziada la limpieza, la aspiradora robot comienza a moverse.
• Si se pulsa el botón ( () ) sin selecciónar ningún modo de limpieza se inicia el modo de limpieza automática.

Uso de los botones de la unidad principal

Parada

• Para detener la limpieza, pulse el botón ( () ) del mando a distancia o de la unidad principal.
• Cuando se detiene la limpieza, la aspiradora robotdea de moverse.

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

RECARGA

Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la bateria.

• Cuando la aspiradora robot está的功能回行, pulse el botón (Start) para cancelar el funciona y pulse el botón de recarga.

1. Pulse el botón de recarga.

2. Se activa el icono (G) de la unidad principal y la aspiradora robot regresa hasta el cargador.

3. Para detener la aspiradora robot cuando se dirige al cargador, pulse el botón (Step).
4. Para probar la funciona de energia automática, pulse el botón de recarga cuando la aspiradora robot está a menos de 1,5 m de distancia del cargador.

Uso del mando a distancia

Solución de problemas cuando la aspiradora robot no se dirigeía hacía el cargador.

• Compruebe la instalacion del cargador.

• Puede que el cargador se oculta en unaubicacion desdedonde no pueede guiar la aspiradora robot haciael cargador.

• Puede que el cargador está a más de 5 m de distancia de la aspiradora robot.

: Quizás sea Needed un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.

• Cargue la aspiradora robot manualmente en los siguientes casos.

• Si el cargador está situado en un rincón.

• Si la bateria está totalmente descargada.
• Si la aspiradora robot se ha;quedado atrapada por un obstáculo, por ejemplo, un mueble.
• Si la aspiradora robot no pueda cruzar el umbral de una puerta para临港 al lugar donde se encuentra el cargador.

(La alta del umbral de la puerta debe ser inferior a 1cm.)

Uso de los botones de la unidad principal

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA AUTOMÁTICA

La aspiradora robot se mueve por si misma y limpia automatistically la casa hasta completar la limpieza.

Si se empieza la limpieza@msteadasaspiradora robot estaconectada enla estaciondecarga,el tiempo de regreso alcargadorsereduce ya que laaspiradora robotrecuerta laposicionoriginal delcargadordurante susdesplazamente.
Si durante la limpieza el nivel de la bateria bajo demasiado, la aspiradora robot automatically regresar a la estacion de carga y reanudará la limpieza una vez recargada la batería. (Numero de trabajo de limpieza reanudados: Una vez)

Botón de lainstitutional principal
Botón del mando a distancia
Secuencia de configuracion

1 Establisher el modo.
2 Cancel el modo.

Durante la limpieza

Acerca de la funciona de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecta la funciona de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda está.

Una vez completada la limpieza

NoURTaAspiradora robot ni pulse ningun boton durante la limpieza.De lo contrario,la aspiradora robot considerarque debe completar la limpieza y volverá a起初 esta desde el principio.

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA CONCENTRADA

Se pueda limpar fácilmente una zona española con grancantidad de migas de pan,polvo,etc.

• Coloque la aspiradora robot en la zona que deseee limpiar y execute la direccion de limpieza concentrada.

Botón de la unidad principal Botón del mando a distancia | Secuencia de configuración

1 Establisher el modo.

2 Cancel el modo.

Durante la limpieza

• En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5m de长大 y 1,5m de ancho.
• Una vez completada la limpieza, en la pantalla de la aspiradora se做不到 Final, Parada y En espera.

Cuando la aspiradora robot está conectada en la estación de energia, no se admite la limpieza concentrada.

Una vez completada la limpieza

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA MAXIMA

La aspiradora robot se mueve automatistically y limpia cuando la bateria tiene energia y el nivel de esta parpadea solo en un nivel.

Si se empieza la limpieza cuando la aspiradora robot está connectada en la estación dearga, el tiempo de regreso al carrador se reduce ya que la aspiradora robot recuerda la posición original del carrador durante sus desplazimientos.
Si durante la limpieza el nivel de la batería bajo demasiado, la aspiradora robot regresa automatistically a la estación de cargay reanuda la limpieza una vez cargada la batería. (Número de trabajo de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia
Secuencia de configuracion

Durante la limpieza

NOTA

Acerca de la funciona de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejectca la reanudacion de la limpieza.
• Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).

PRECAUCION

NoURTAL. Nouve la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerá que deben completar la limpieza y volverá a iniciañé esta desde el principal.

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA MANUAL

Con el mando a distancia se pueda mover la aspiradora robot para limpar directamente una zona concreta.

• Coloque la aspiradora robot en la zona que deseee limpiar y execute la referencia de limpieza manual.
• Se puede limpar manualmentesoleo con el mando distancia.

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

Durante la limpieza

• Mientras la aspiradora robot está connectada en la estación de energia, no es posible realizar la limpieza manual.

En el modo de limpieza manual, es possible desplazarse por zonas conCNTas de delimitacion o en las que hay riesgo de caidas (escaleras, etc.) mediate el mando a distancia

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA LATERAL

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también funciona a reducirlo. Limpia los rincones acercándose lo más possible a ellos. (Esta aspiradora robot es una aspiradora de tipo de contacto frente a los obstáculos.)

La aspiradora robot se mueve por si misma y limpia automatistically la casa hasta completar la limpieza.

Si se empieza la limpieza cuando la aspiradora robot está connectada en la direccion de cargo, el tiempo de regreso al carrador se reduce ya que la aspiradora robot recuerda la posición original del carrador durante sus desplazimientos.
Si durante la limpieza el nivel de la batería bajo demasiado, la aspiradora robot automatistically regresará a la estación de carga y reanudará la limpieza una vez recargada la batería. (Número de problemas de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia | Secuencia de configuración

1 Establisher el modo.

NOTA

2 Cancel el modo.

Durante la limpieza

Acerca de la funciona de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecta la funciona de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la energia o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no renauda esta.

Una vez completada la limpieza

NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI NoURTALI

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA PROGRAMADA

Se pueda programar la aspiradora robot para que inicie le limpieza a una hora determinada.

• La limpieza programadasoleseffectua cuando la aspiradora robot está conectada en la estación dearga.

Botón de launidad principal Botón del mando a distancia Secuencia de configuración

Acceda al modo de limpieza programada y confirmaque la hora establecida es la correcta.

Ejempio:
Hora actual: 07:00 a.m.
Hora de inicio de la limpieza: 09:30 a.m.

2 Inicia la configuración.

3 Establishzca la "hora".

4 Confirme la "hora".

5 Establishzca los "minutos".

6 Terminate la configuración.

Cancele la configuración.

El icono se apaga.

NOTA

Cuando se complete la configuración y se pulsa el botón (Step) en vez del botón de inizio retardado/diaria, se sale del modo de limpieza programada.

Funcionalmente de la aspiradora

USO DE LA ASPIRADORA ROBOT

CONFIGURACION DE LA LIMpieZA DIARIA

Se puede programar que la aspiradora robot inicia la limpieza cada día a una hora determinada.

• La limpieza diaria sólo se efectúa cuando la aspiradora robot está connectada en la estación dearga.

Main unit button	Remote control button	Configuration Sequence	Eemplo: Hora actual: 07:00 a.m. Hora de inicio de la limpieza: 09:30 a.m.
Timer/Daily	Timer/Daily	1 Acceda al modo de limpieza diaria y confirmme que la hora establecida es la correcta. (Compruebe la hora de laresherva.)	AM 07:00
Timer/Daily	Timer/Daily	2 Inicia la configuración.	AM 07:00 Dally
Mode Recharging	DiminuStart/Stop	3 Establishzca la "hora".	AM 09:00 Dally
Timer/Daily	Timer/Daily	4 Confirme la "hora".	AM 09:00 Dally
Mode Recharging	DiminuStart/Stop	5 Establishzca los "minutos".	AM 09:30 Dally
Timer/Daily	Timer/Daily	6 Termine la configuración.	AM 09:30 Dally
Timer/Daily Start/Stop	Timer/Daily Start/Stop	7 Cancele la configuración.	Daily El icono se apaga.

NOTA

Cuando se complete la configuración y se pulsa el botón ((1Step)Step) en vez del botón de inizio retardado/diaria, se sale del modo de limpieza programada.

Mantenimiento de las herramrientas y del filtro

LIMPieZA DE LA ASPIRADORA ROBOT

DEBE RECORDAR LOS MÉTODOS DE MANTENIMIENTO Y LIMPIEZA

■ Si el commutador de encendido está dañado, pángase en contacto con el agente de servicios para evacitar accidentes.
- No utilise dispositivos mecánicos o de otro tipo que no haya instalado el fabricante ya que podrjan acelerar la deformación de la aspiradora robot.

Desactive siempre el commutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot seoulda poder en marcha repentinamente y causar lesiones personales.

LIMPIEZA DE LA VENTANA DEL SENSOR Y LA CÁMARA

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• No rocí agua, disolvente, benceno, etc, directamente sobre la unidad principal de la aspiradora robot.

• Limpie ligeramente la ventana del sensor o de la CAMERA con un pañosuave.

Mantenimiento de las herramrientas y del filtro

LIMPIEZA DE LA ASPIRADA ROBOT

VACIADO RÁPIDO DEL POLVO

• Se pueda vaciar fácilmente el contentedor del polvo con una aspiradora normal, sin extraerlo del aparato.

• Abra la tapa de salute del polvo.

1. Introduzca la entrada de aire de la aspiradora bajo el salida del polvo; el conteditor se vaciará directamente en la Bolsa de la aspiradora.

LIMPIEZA DEL CONTENEDOR DEL POLVO Y EL FILTRO

En primer lugar, vacie el contentedor del polvo antes de limpiarlo.

• Cuando extraiga el contentedor del polvo,onga cuidado de no cerrarmerpolvo del contentedor.
  Vacia el conteditor del polvo en los casos individentes.

• Cuando se haya acumulado polvo dentro del contentedor.

• Cuando se reduzca la potencia de aspiracion repentinamente.
• Cuando se incremente el ruido repentinamente.

1. Pulse el botón (PUSH) de extracción del contentedor del polvo y tire de este para extraerlo.

1. Extraiga el contentedor del polvo tirando en la direccion de la flecha como se muestra en la ilustracion.

1. Extraiga el filtro del contentedor del polvo tirando en la dirección de la flecha como se muestra en la ilustración.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

1. Limpie el polvo del filtro y del contentedor.

2. Puede lavarlos con agua.

1. Vuelva a montar el filtro en el contentedor del polvo.

2. La rejilla del filtro debe estar encarada hacer abajo. No se

puede instalar en una direccion incorrecta.

1. Cierre la tapa del conteditor del filtró e instale este en la unidad principal.

[Estructura del contentedor del polvo]

Mantenimiento de las herramrientas y del filtro

LIMPIEZA DE LA ASPIRADA ROBOT

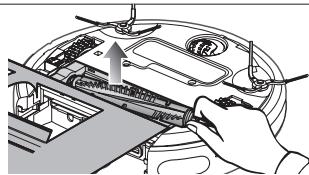

LIMPIEZA DEL CEPILLO MOTORIZADO

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpar la aspiradora robot.

• Ya que el polvo del conteditor se pueda desparramar, antes de limpar el cepillo motorizzato debe extraer el conteditor del polvo.

1. Extraiga el contentedor del polvo pulsando el botón (PUSH) de extracción del contentedor del polvo.
2. Después de comprobar si hay sustancias extrañas, pulse el gancho que sujeta el cepillo motorizzato para retiring este.
3. Levante el cepillo motorizzato de launidad principal.

1. Quiterialquiersustanciaextra,comocellos largos ohilosenrollados enel cepillo motorizzatoutilizando un cepillo del limpieza ounaaspiradora.

1. Una vez completada la limpieza, fije en primer lugar elazo del cepillo de potencia donde se encuentra el conmutador de encendido y, a continuacion, el othero lado de la mesma forma.

Mantenimiento de las herramrientas y del filtro

LIMpieZA DE LA ASPIRADORA ROBOT

1. Tras insertar 3+puntas de la parte superior de la tapa, presione el othero extremo hasta que oiga un 'clic'.

• Para impedir que la aspiradora robot se"Ataque, no aspire mondadores ni bastonillos de algodón.
• Cuando resulta dificil eliminar sustancias extras,pongase en contacto con un centro de atencion al cliente.
• Dado que la aspiradora aspira el polvo del sueño, se pueda enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizzato con regularidad.

Mantenimiento de las herramrientas y del filtro

LIMPIEZA DE LA ASPIRADA ROBOT

LIMPIEZA DEL CEPILLO GIRATORIO LATERAL PARA LA LIMPIEZA DE BORDES

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpar la aspiradora robot.

1. Póngase uno quantes de goma, envuelva el cepillo giratorio lateral en un trapo con agua caliente durante 10segundos y limpielo sobre el trapo.

1. Gire el cepillo giratorio lateral y repita el proceso del caso 2.

1. Si hay cabellos o hilos atrapados entre la unidad principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo.

Para volver a montar el cepillo, haga coincidir las marcas "L" del cepillo giratorio lateral y de launidad principal y vuelva a montar este.

(La letra "R" está grabada en elazo derecho del cepillo giratorio.)

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y除外sustancias extrañas,debete limpiarlo con fecuencia.

Una acumulación excessiva de sustancias extrañas puede darar el cepillo giratorio lateral.

Mantenimiento de las herramrientas y del filtro

LIMPieZA DE LA ASPIRADORA ROBOT

LIMPIEZA DE LA RUEDA MOTRIZ

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

Si la aspiradora robot de repente comienza a moverse en zigzag, es possible que haya sustancias extrasas bloqueando la rueda motriz.

1. Para limpiar la rueda motriz, colocque un paño suave en el sueyo y de la vuelta a launidad principal con cuidado.

1. Compruebe si hay sustancias extrañas y si es necesario quitelas con un palito ounas pinzas que no estén afiladas.

Solución de problemas

LISTA DE COMPROBACION ANTES DE LLAMAR AL CENTRO DE ATENCION AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no funciona en absoluto antes de la limpieza.	·¿Ha montado el contentedor del polvo? ·¿Ha activado el conmutador de encendido? ·¿Está activado el modo de limpieza (Auto) en la pantalla? ·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·La aspiradora robot no funciona para las pilas del man do a distancia está agotadas.	·Instale el contentedor del polvo. ·Active el conmutador de encendido. ·Pulse el botón (Step). (Para apagarlo, mantenga pulsado el botón (Step) durante 3 segundos o más.) ·Levante la aspiradora robot y manualmente conectela en la estación dearga para cargarla. ·Cambie las pilas del mando a distancia. ( Tipo AAA).
La aspiradora robot se detiene durante la limpieza.	·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·¿Se ha enredado la aspiradora robot con alcán cable del sueño? ·¿Se ha;quedado atascada la aspiradora robot por alcán desnivel del sueño? - Se ha levantado la rueda de tracción. ·¿Se ha;q'enrolado alcán trapo en la rueda de tracción? ·¿Se ha detenido la aspiradora robot en el umbral?	·Levante la aspiradora robot y manualmente conectela en la estación dearga para cargarla. ·Desactive el conmutador de encendido y desenrede los cables. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. ·Desactive el conmutador de encendido y quite el trapo. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.
Durante la limpieza se ha reducido la potencia de succion.	·Compruebe si el contentedor del polvo está lleno. ·Compruebe si la entrada de aspiración está obstruida por sustancias extrañas. ·Compruebe si el filtro está obstruido.	·Detenga la aspiradora robot y vacie el contentedor del polvo. ·Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración. ·Limpie el filtró a concienda.

LISTA DE COMPROBACION ANTES DE LLAMAR AL CENTRO DE ATENCION AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no enquiryra el cargador.	·Compruebe si el enchufe del cargador está correctamente connectado en la toma de corrente. ·Si hayrialquier obstáculo a una distancia frontal de 1 m, o a 0,5 m a derecha e izquierda del cargador, deben retiring这些东西 obstáculos. ·Si haysustancias extrñas en la clavija de carga, limpie esta con un paño seco. ·¿Se ha instalado la VIRTUAL GUARD cerca del cargador? ·¿El sensor de detectión de distancia de la VIRTUAL GUARD está encarado al cargador?	·Mueva la VIRTUAL GUARD a otro lugar para que la aspiradora robot se pueda carregar automatistically. ·Cambie la direccion de la VIRTUAL GUARD o establezca un valor de distancia adecuado.
La aspiradora robot cruza a工程技术 de la VIRTUAL GUARD.	·¿Están agotadas las pilas de la VIRTUAL GUARD? ·¿Está la VIRTUAL GUARD configurada en el modo Defensa (puerta virtual)? ·¿Estáapagada la lámpara de modo?	·Sustituya las pilas. (2 pilas alcalinas tipo D (LR20)) ·Establezca la VIRTUAL GUARD en el modo Valla (pared virtual). ·Compruebe si la VIRTUAL GUARD estáapagada y, a continuación, establezca la VIRTUAL GUARD en el modo deseado.
El tiempo de uso de las pilas de la VIRTUAL GUARD es demasiado corto.	·¿Utiliza pilas de celda seca de manganesco?	·Cambie las pilas por otheras新品as alcalinas. (2 pilas alcalinas tipo D (LR20))
En la pantalla, desde 30, 29, 28...la numeración va en descenso.	·¿Se ha forzado a la aspiradora robot aSeparatede del cargador o se has pulsado un botón durante la limpieza?	·Cuando, durante la limpieza, la aspiradora robot se Separate del cargador o se pulsa un botón, pasados 30 segundó está regresa al cargador para recargarse automatistically.

Solución de problemas

SOLUTION DE PROBLEMAS SEGUN LOS CÓDIGOS DE ERROR

CÓDIGO DE ERROR	CAUSA	SOLUCION
C 00	·La aspiradora robot queda atrapada, retenida o se atascada durante su desplazimiento.	·Desactive el conmutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar.
C 01	·El cepillo motorizzato ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasañas del cepillo motorizzato.
C 02	·La rueda de tracción izquierda ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancías extrasañas de la rueda de tracción izquierda.
C 03	·La rueda de tracción derecha ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancías extrasañas de la rueda de tracción derecha.
C 05	·Compruebe el sensor del paragolpes.	·Tire suavamente del sensor del paragolpes atascado.
C 06	·En la ventana del sensor de obstáculos hay alguna sustancia extraña (polvo, manchas, etc).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventana del sensor frontal y posterior con un paño suave.
C 07	·En la ventana del sensor deASNivel hay alguna sustancia extraña (polvo, manchas, etc).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventana del sensor deASNivel con un paño suave.
C 08	·No se ha instalado el contentedor del polvo.	·Instale el contentedor del polvo; deben oir un 'clic'.
C 09	·El cepillo giratorio lateral de limpieza de bordes ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc)	·Desactive el conmutador de encendido de la parte inferior y retire las sustancías extrasañas del cepillo giratorio lateral de limpieza de bordes.

• Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el número de error.

Especillas del producto

Cuerpo principal

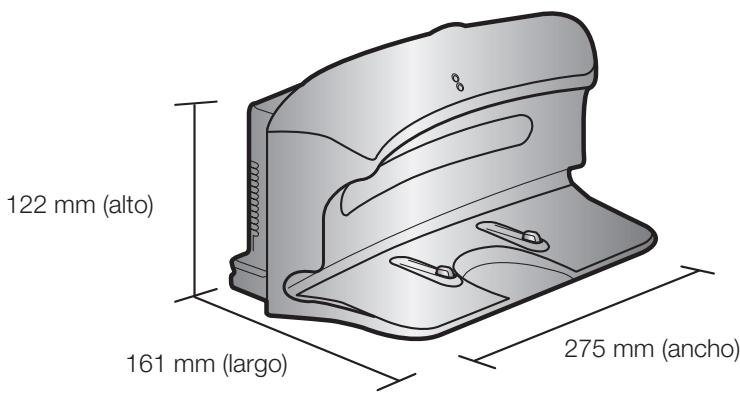

Cargador (estación)

Especillas del producto

CLASIFICACION	ELEMENTO	DETALLE
Especificaciones mecánicas	Diámetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificaciones electricas	Voltaje	AC 220-240V,~ 50-60Hz
	Consumo de energia del cargador	50 W
	Consumo de energia de la unidad principal	40 W
	Especificaciones de la batería	14.4V / 2,000 mA
Especificaciones de limpieza	Capacidad del contentedor del polvo	Alrededor 0.6 l
	Tipo dearga	Carga automática/manual
	Modode limpieza	Automática, concentrada, Tmaxima, manual, lateral, programada, Configuración de la limpieza diaria
	Tiempo dearga	Alrededor de 120 horas
	Tiempo de limpieza (suelosucio)	Alrededor de 90 horas
Método del limpieza		Reconocimiento de la forma del techo
Tipo de botón de la unidad principal		Tipocontacto

El aspirador cuenta con la aprobacion de las seguides normativas.

Directiva de equipos electromagnéticos: 2004/108/EEC

Directiva de seguridad de bajo voltaje: 2006/95/EC

SAMSUNG

Aspirador Robot

Manual do utiliser

CARREGADOR DE BATERIA

6. Modo de limpeza programada

7. Modo de limpeza diaria

DISPOSITIVO DE SEGURANÇA

* Especifica: Baterias alcalinas tipo D (LR20)

[Controlo remoto]

3. Limpeza programada

• Quando a limpeza está programada, oicone de limpeza programada está aceso.

4. Daily (Diariamente)

• Quando a limpeza diaria está programada, oicone de limpeza diaria está aceso.

5. Recarga

6. Visor do modo de limpeza

• Prima para programar una limpeza.

10. Recarga

Sobre a funcao Retomar a limpeza

Sobre a funcao Retomar a limpeza

Sobre a funcao Retomar a limpeza
