DIR-809 - Roteador D-LINK - Manual de utilização gratuito

Tipo de produto	Roteador Wi-Fi banda dupla N600
Marca	D-Link
Modelo	DIR-809
Dimensões (C x L x A)	200 x 150 x 30 mm
Peso	300 g
Alimentação	Adaptador de energia 12 V / 1 A
Padrão Wi-Fi	IEEE 802.11n, banda dupla 2,4 GHz e 5 GHz
Taxa máxima de transferência	Até 300 Mbps por banda
Portas	4 portas LAN 10/100, 1 porta WAN 10/100
Antenas	2 antenas externas fixas (não removíveis)
Botões	Ligar/Desligar, Reinicialização (Reset)
LEDs indicadores	Alimentação, Internet, Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, LAN (x4)
Funções principais	Roteador sem fio, firewall NAT, DHCP, qualidade de serviço (QoS), rede de convidados
Segurança sem fio	WEP, WPA/WPA2-PSK, filtragem MAC
Configuração	Através da interface web (http://dlinkrouter.local) ou aplicativo D-Link Wi-Fi
Manutenção e limpeza	Limpe com um pano macio e seco; não use líquidos ou aerossóis
Peças sobressalentes e reparabilidade	Não disponíveis separadamente; entre em contato com o serviço pós-venda D-Link
Garantia	2 anos (dependendo do país)

Perguntas frequentes - DIR-809 D-LINK

Como configurar o roteador DIR-809 pela primeira vez?

Conecte o roteador, conecte seu computador ao Wi-Fi padrão (SSID e senha na etiqueta), abra um navegador e digite http://dlinkrouter.local/. Siga as instruções na tela. Você também pode usar o aplicativo D-Link Wi-Fi escaneando o código QR no guia de instalação rápida.

O que fazer se eu esqueci a senha do Wi-Fi ou a senha de administrador?

Você deve redefinir o roteador para as configurações de fábrica. Mantenha o botão Reset pressionado por 10 segundos com um clipe de papel, com o roteador ligado. Todas as configurações serão apagadas, incluindo a senha do Wi-Fi e de administrador.

Como redefinir o roteador para as configurações de fábrica?

Localize o botão Reset na parte traseira do roteador. Com o aparelho ligado, use um clipe de papel para manter o botão pressionado por cerca de 10 segundos até que os LEDs pisquem. Solte, o roteador reiniciará com as configurações padrão.

Por que não tenho acesso ao utilitário de configuração web?

Certifique-se de que seu computador está conectado à rede Wi-Fi do roteador (mesma sub-rede) e que você digita corretamente http://dlinkrouter.local/ na barra de endereços. Você não precisa estar conectado à Internet para acessar a interface local.

Por que não consigo acessar a Internet após a instalação?

Verifique se o cabo Ethernet entre o modem e a porta INTERNET do roteador está bem conectado. Reinicie o roteador e o modem. Se o problema persistir, entre em contato com seu provedor de Internet para verificar sua conexão.

Como conectar dispositivos ao Wi-Fi do DIR-809?

Procure o nome da rede (SSID) que você definiu durante a configuração. Digite a senha do Wi-Fi correspondente. Por padrão, o SSID e a senha estão impressos na etiqueta na parte traseira do roteador.

O aplicativo D-Link Wi-Fi é obrigatório para a configuração?

Não, é opcional. Você pode configurar o roteador através da interface web usando um navegador. O aplicativo simplifica a configuração através de um código QR no guia de instalação rápida.

O que significam os LEDs indicadores no roteador?

O LED Power indica alimentação. Internet acende quando a conexão WAN é estabelecida. Os LEDs 2.4G e 5G piscam durante a atividade sem fio. Os LEDs LAN correspondem às portas Ethernet conectadas.

Posso usar o DIR-809 sem antenas externas?

As antenas são fixas e não removíveis. Elas são necessárias para o bom funcionamento do Wi-Fi. Não as dobre nem as remova.

Como limpar o roteador DIR-809?

Use um pano macio e seco para tirar o pó da caixa. Nunca use líquidos, sprays ou produtos abrasivos que possam danificar o aparelho.

MANUAL DE UTILIZADOR DIR-809 D-LINK

GUIA DE INSTALAÇÃO RAPIDA - ROUTER

O△HΓO∑ ΓPΓΓOPH∑ EΓKATA∑TA∑H∑ - ΔPOMOΛΟHTH∑

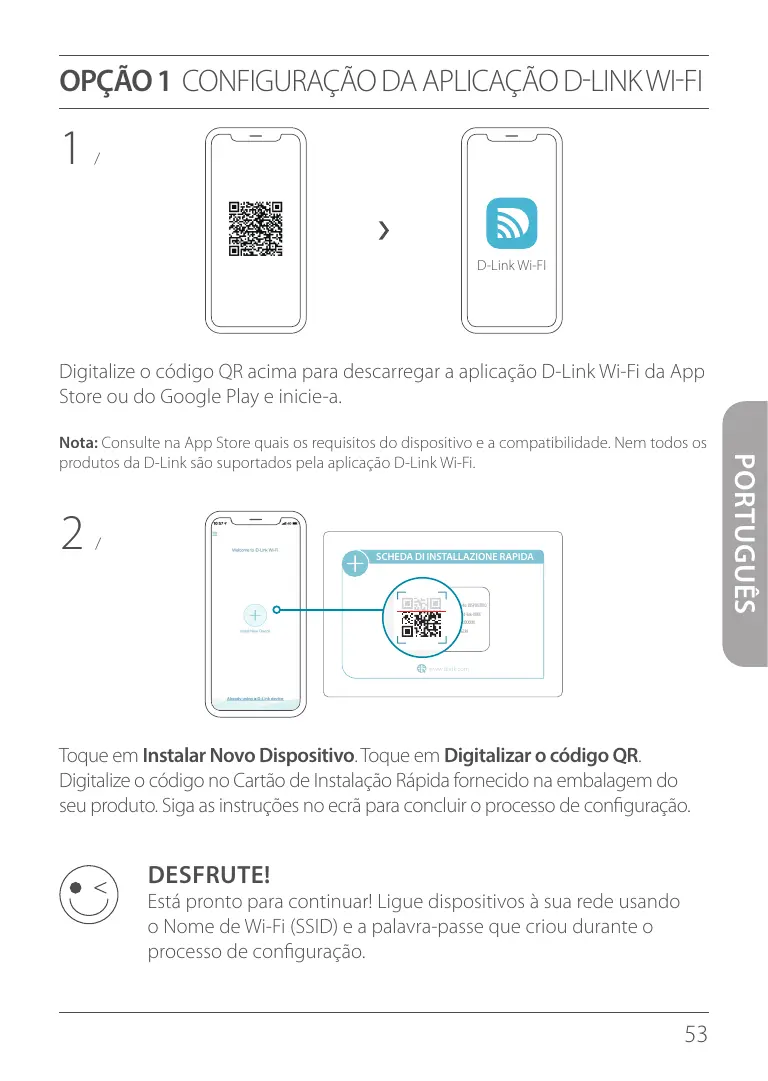

OPCAO1 CONFIGURAÇÃO DA APLICAZão D-LINKWI-FI

1 /

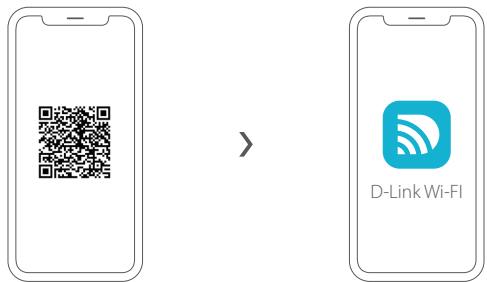

Digitalize o)códio QR acima para descarregar a aplicação D-Link Wi-Fi da App Store ou do Google Play e incérie-a.

Note: Consulte na App Store quais os requisitos do disposicao e a compatibilidade. Nem todos os produits da D-Link são suportados pela aplicacao D-Link Wi-Fi.

2

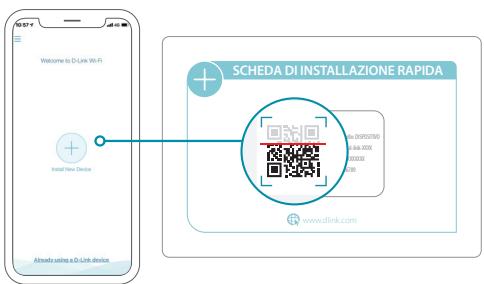

Toque em Instalar Novo Dispositivo. Toque em Digitalizar o documento QR.

Digitalize o)c原标题 no Cartao de Instalacao Rapaia fornecido na embalagem do seu produits. Siga as instruções no érá para conclusir o processo de configuração.

DESFRUTE!

Está pronto paraContinuar! Liguedispositivosàsu redeusando o Nome de Wi-Fi (SSID) e aPALavra-passque criou durante oprocesso de configuraçao.

OPCAO2 CONFIGURAÇÃO DO NAVEGADOR DE INTERNET

1 / Instale as antenas. Se as antenas ja estiverem instaladas, posicao o router+junto ao computador e ao modem ligado à Internet. Mantenha o seu router numa area aberta para uma melhor cobertura sem fios.

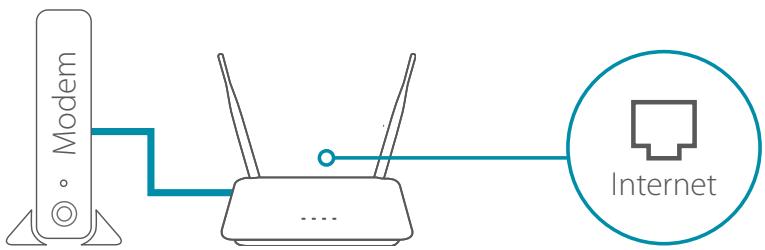

Ligue um cabo Ethernet do seu modem para a porta identificada como INTERNET no router.

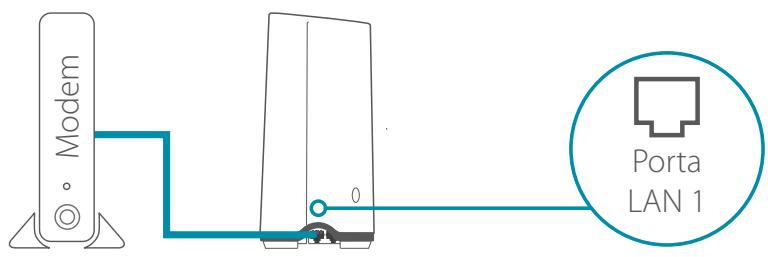

Nota: Se o seu router não tiver uma porta identificada como INTERNET, ligne o cabo Ethernet à porta LAN 1.

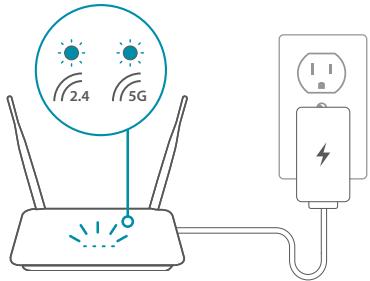

3 Ligue o router a uma fonte de alimentacao para o ligar. Certificque-se de que o botao de energia está na posicao ON (ligar).

4 / Aguarde que os LEDs sem fios 2.4 GHz e 5 GHz acendam.
Nota: Se o seu router não tiver LEDs sem fios 2.4 e 5G, consulta o Manual do Utilizador para obter informações sobre o comportamento do LED.

5 / Ligue o seu computador ao nome ePALavra-passe de Wi-Fi impressos no Cartao de Instalacao RAPida ou na etiqueta situada na parte inferior do dispositivo.

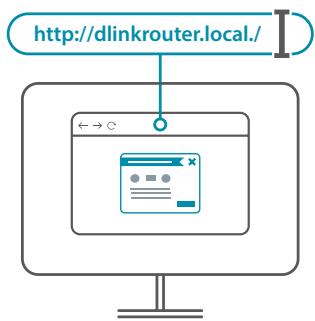

6 / Escreva http://dlinkrouter.local./ na barra de endereções do navigador de Internet. Siga as instruções no esra para conclusir o processo de configuração.

DESFRUTE!

Está pronto paraContinuar! Liguedispositivosa sua rede usando o Nome de Wi-Fi (SSID) e aPALavra-passque criou durante oprocesso de configuraçao.

Porque é que não consigo aceder ao'utilário de configuração baseado na Internet?

Verifique se o endereço http://dlinkrouter.local./ foi corretemente inserido no navegador. Nesta altera, não está ligado a um website, nem precise da estar ligado à Internet. O dispositivo tem o'utilário incorpORA num chip ROM no proprietary dispositivo. O seu computador deve estar ligado à rede do router e na mesma subrede IP para se ligar ao'utilário baseado na Internet.

Porque é que não consigo aceder à Internet?

Verifique se o seu router está a functionar. Para isso, reinicie o router. Se ainda não consigui ligar-se à Internet, contacte o seu fornecedor de serviços de Internet.

O que devo fazer se esquecer a minhaPALavra-passedo dispositivo / da rede sem fios?

Se se esquecer daPALavra-passe,tem de reiniciar o router. Esteprocesso reporá as predefinições de fábrica, substituindo as definições existentes.

Como devo proceder para星级酒店 o router para as predefinições de fabrica?

Procure o botão "reset" (repositionação) no poinal traseiro da unidade. Com o router ligado, use um clique de papel para manter pressionado o botão durante 10 segundos. Solte o botão e o router passará pelo respetivoprocesso de reinicialização.

Para obter suporte专业技术o,documentacao do produits e outras informacoes, visite o/DDs website.
