Type de produit	Routeur Wi-Fi double bande N600
Marque	D-Link
Modèle	DIR-809
Dimensions (L x l x H)	200 x 150 x 30 mm
Poids	300 g
Alimentation	Adaptateur secteur 12 V / 1 A
Norme Wi-Fi	IEEE 802.11n, double bande 2,4 GHz et 5 GHz
Débit maximal	Jusqu'à 300 Mbps par bande
Ports	4 ports LAN 10/100, 1 port WAN 10/100
Antennes	2 antennes externes fixes (non amovibles)
Boutons	Marche/Arrêt, Réinitialisation (Reset)
Voyants LED	Alimentation, Internet, Wi-Fi 2,4 GHz, Wi-Fi 5 GHz, LAN (x4)
Fonctions principales	Routeur sans fil, pare-feu NAT, DHCP, qualité de service (QoS), invité sans fil
Sécurité sans fil	WEP, WPA/WPA2-PSK, filtrage MAC
Configuration	Via interface web (http://dlinkrouter.local) ou application D-Link Wi-Fi
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de liquides ou aérosols
Pièces détachées et réparabilité	Non disponibles séparément ; contacter le service après-vente D-Link
Garantie	2 ans (selon pays)

FOIRE AUX QUESTIONS - DIR-809 D-LINK

Comment configurer le routeur DIR-809 pour la première fois ?

Branchez le routeur, connectez votre ordinateur au Wi-Fi par défaut (SSID et mot de passe sur l'étiquette), ouvrez un navigateur et tapez http://dlinkrouter.local/. Suivez les instructions à l'écran. Vous pouvez aussi utiliser l'application D-Link Wi-Fi en scannant le code QR sur la carte d'installation rapide.

Que faire si j'ai oublié le mot de passe Wi-Fi ou le mot de passe d'administration ?

Vous devez réinitialiser le routeur aux paramètres d'usine. Maintenez le bouton Reset enfoncé pendant 10 secondes avec un trombone, routeur sous tension. Tous les paramètres seront effacés, y compris le mot de passe Wi-Fi et administrateur.

Comment réinitialiser le routeur aux paramètres d'usine ?

Localisez le bouton Reset à l'arrière du routeur. Avec l'appareil allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Relâchez, le routeur redémarrera avec les réglages par défaut.

Pourquoi n'ai-je pas accès à l'utilitaire de configuration web ?

Assurez-vous que votre ordinateur est connecté au réseau Wi-Fi du routeur (même sous-réseau) et que vous tapez correctement http://dlinkrouter.local/ dans la barre d'adresse. Vous n'avez pas besoin d'être connecté à Internet pour accéder à l'interface locale.

Pourquoi ne puis-je pas accéder à Internet après l'installation ?

Vérifiez que le câble Ethernet entre le modem et le port INTERNET du routeur est bien branché. Redémarrez le routeur et le modem. Si le problème persiste, contactez votre fournisseur d'accès Internet pour vérifier votre connexion.

Comment connecter des appareils au Wi-Fi du DIR-809 ?

Recherchez le nom du réseau (SSID) que vous avez défini lors de la configuration. Entrez le mot de passe Wi-Fi correspondant. Par défaut, le SSID et le mot de passe sont imprimés sur l'étiquette au dos du routeur.

L'application D-Link Wi-Fi est-elle obligatoire pour la configuration ?

Non, elle est facultative. Vous pouvez configurer le routeur via l'interface web en utilisant un navigateur. L'application simplifie la configuration via un code QR sur la carte d'installation rapide.

Que signifient les voyants lumineux sur le routeur ?

Le voyant Power indique l'alimentation. Internet s'allume quand la connexion WAN est établie. Les voyants 2.4G et 5G clignotent lors de l'activité sans fil. Les voyants LAN correspondent aux ports Ethernet connectés.

Puis-je utiliser le DIR-809 sans antennes externes ?

Les antennes sont fixes et non amovibles. Elles sont nécessaires au bon fonctionnement du Wi-Fi. Ne les pliez pas et ne les retirez pas.

Comment nettoyer le routeur DIR-809 ?

Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. N'utilisez jamais de liquides, de sprays ou de produits abrasifs qui pourraient endommager l'appareil.

MODE D'EMPLOI DIR-809 D-LINK

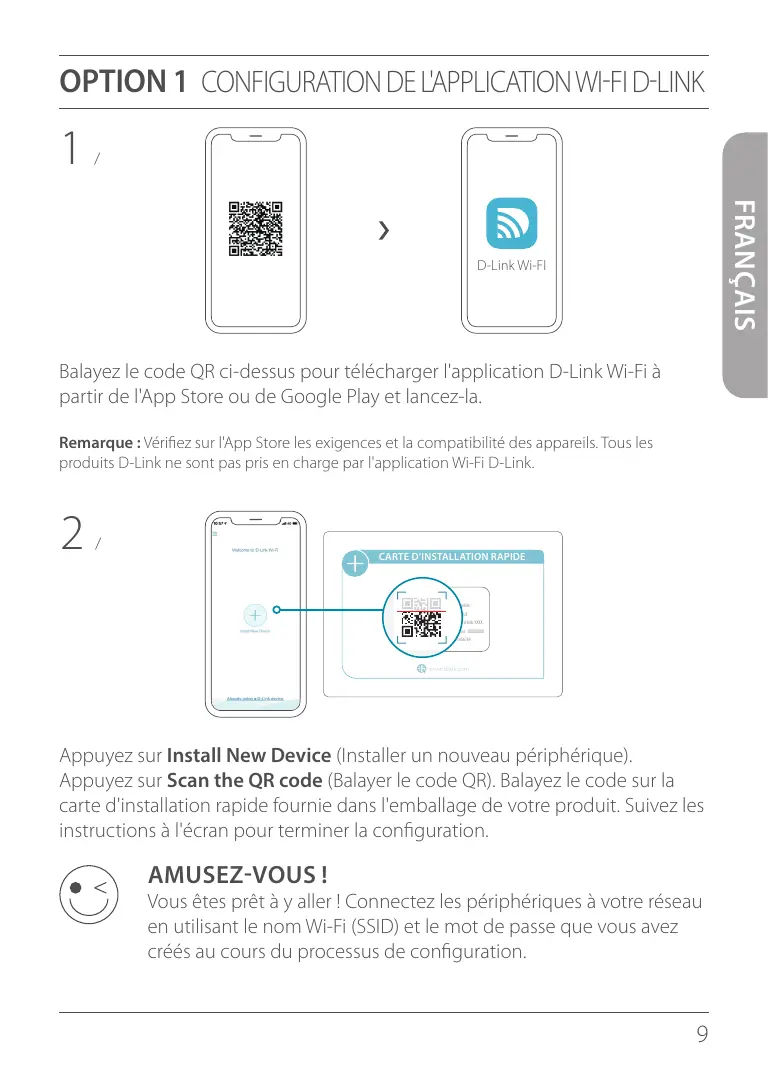

Balayez le code QR ci-dessus pour télécharger l'application D-Link Wi-Fi à partir de l'App Store ou de Google Play et lancez-la.

Remarque: Vérifiez sur l'App Store les exigences et la compatibilité des appareils. Tous les produits D-Link ne sont pas pris en charge par l'application Wi-Fi D-Link.

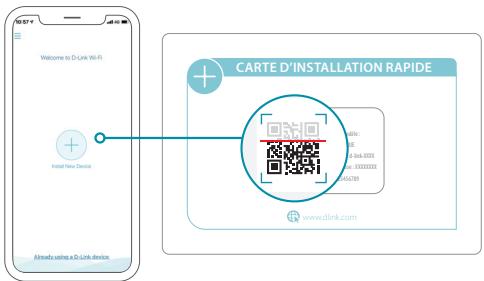

Appuyez sur Install New Device (Installer un nouveau périphérique). Appuyez sur Scan the QR code (Balayer le code QR). Balayez le code sur la carte d'installation rapide fournie dans l'emballage devoir reproduit. Suivez les instructions à l'écran pour terminer la configuration.

Vous êtes prêts à y aller ! Connectez les périphériques à votre réseau en utilisant le nom Wi-Fi (SSID) et le mot de passe que vous avez créé au cours du processus de configuration.

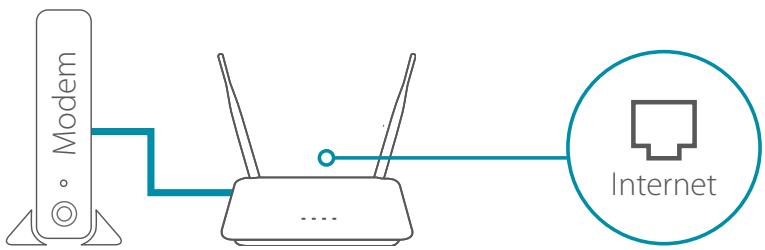

1 / Installez les antennes. Si les antennes sont déjà fixées, placez votre routeur près de votre modem et de votre ordinateur connectés à Internet. Laissez le routeur dans une zone ouverte pour obtenir une meilleure couverture sans fil. 2 / Branchez un cable Ethernet de votre modem sur le port INTERNET du routeur.

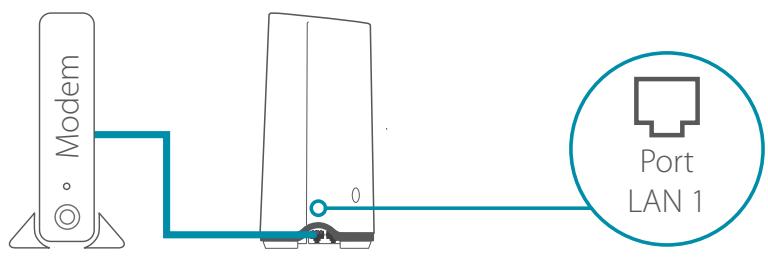

Remarque : Si votre routeur ne dispose pas d'un port étiqueté INTERNET, branchez le cable Ethernet sur le port LAN 1.

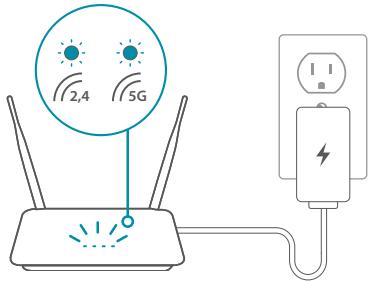

3 / Branchez le routeur sur une source d'alimentation pour le mettre sous tension. Assurez-vous que le bouton d'alimentation est dans la configuration ON.

4 Attendez que les voyants sans fil 2.4 ghz et 5 ghz s'allument.

4 / Remarque: Si votre routeur ne dispose pas de voyants sans fil 2.4 GHz et 5 GHz, reportez-vous au Guide de l'utilisateur pour connaître le comportement

des voyants.

5 Connectez votre ordinateur au nom et au mot de passe Wi-Fi imprimés sur la carte d'installation rapide ou sur l'étiquette située en bas de l'appareil.

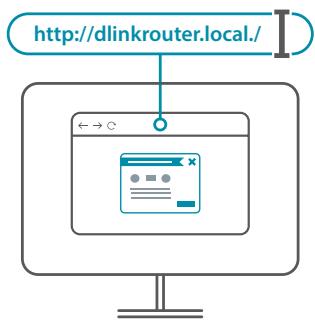

6 / Tapez http://dlinkrouter.local/ dans la barre d'adresse d'un navigateur Web. Suivez les instructions à l'écran pour terminer la configuration.

Vous êtes prêt à y aller ! Connectez les périphériques à votre réseau en utilisant le nom Wi-Fi (SSID) et le mot de passe que vous avez créé au cours du processus de configuration.

Pourquoi n'ai-je pas accès à l'utilitaire de configuration web ?

Vérifiez que http://dlinkrouter.local/ est correctement entré dans le navigateur. À ce stade, vous ne vous connectez pas à un site Web et ne devez pas non plus être connecté à Internet. L'utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit être connecté au réseau du routeur et au même sous-réseau IP pour pouvoir se connecter à l'utilitaire Web.

Pourquoi ne puis-je pas accéder à internet ?

Vérifiez que votre routeur fonctionne en le redémarrant. Si vous ne pouvez toujours pas vous connecter à Internet, contactez votre fournisseur de services Internet.

Que dois-je faire si j'ai oublié le mot de passe de mon appareil/mon mot de passe du réseau sans fil ?

Si vous oubliez votre mot de passe, vous devez réinitialiser votre routeur. Cette procédure réinitialise tous vos paramètres.

Comment restaurer les paramètres d'usine du routeur ?

Localisez le bouton de réinitialisation sur le panneau arrière de l'appareil. Avec le routeur sous tension, utilisez une attache trombone pour maintenir le bouton enfoncé pendant 10 secondes. Relâchez-le pour que le routeur réalise la procédure de réinitialisation.
