MANUAL DE UTILIZADOR ZBM17542XA ZANUSSI

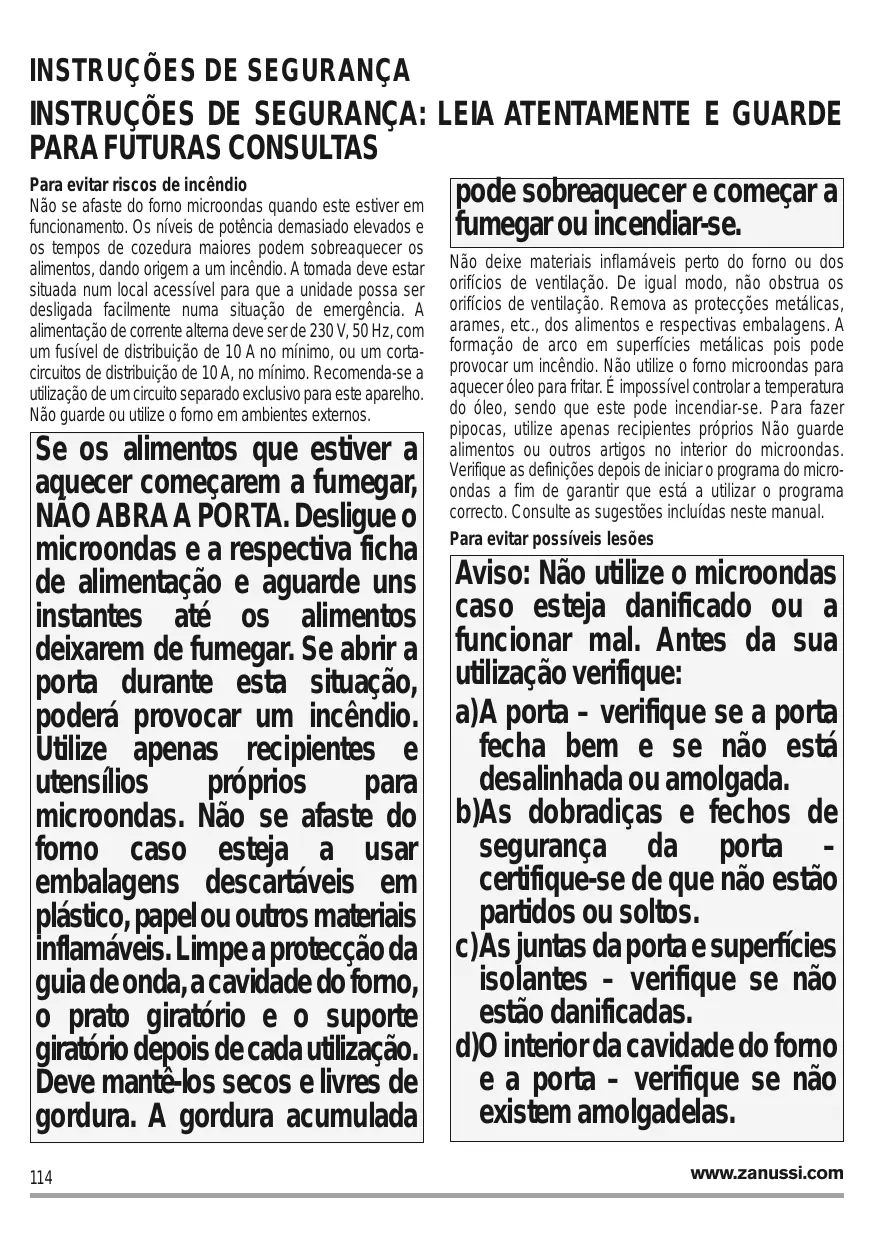

Para evitar riscos de incêndio pode sobreaquecer e começar a Não se afaste do forno microondas quando este estiver em funcionamento. Os níveis de potência demasiado elevados e fumegar ou incendiar-se. os tempos de cozedura maiores podem sobreaquecer os alimentos, dando origem a um incêndio. A tomada deve estar situada num local acessível para que a unidade possa ser desligada facilmente numa situação de emergência. A alimentação de corrente alterna deve ser de 230 V, 50 Hz, com um fusível de distribuição de 10 A no mínimo, ou um cortacircuitos de distribuição de 10 A, no mínimo. Recomenda-se a utilização de um circuito separado exclusivo para este aparelho. Não guarde ou utilize o forno em ambientes externos. Se os alimentos que estiver a aquecer começarem a fumegar, NÃO ABRA A PORTA. Desligue o microondas e a respectiva ficha de alimentação e aguarde uns instantes até os alimentos deixarem de fumegar. Se abrir a porta durante esta situação, poderá provocar um incêndio. Utilize apenas recipientes e utensílios próprios para microondas. Não se afaste do forno caso esteja a usar embalagens descartáveis em plástico, papel ou outros materiais inflamáveis. Limpe a protecção da guia de onda, a cavidade do forno, o prato giratório e o suporte giratório depois de cada utilização. Deve mantê-los secos e livres de gordura. A gordura acumulada

Não deixe materiais inflamáveis perto do forno ou dos orifícios de ventilação. De igual modo, não obstrua os orifícios de ventilação. Remova as protecções metálicas, arames, etc., dos alimentos e respectivas embalagens. A formação de arco em superfícies metálicas pois pode provocar um incêndio. Não utilize o forno microondas para aquecer óleo para fritar. É impossível controlar a temperatura do óleo, sendo que este pode incendiar-se. Para fazer pipocas, utilize apenas recipientes próprios Não guarde alimentos ou outros artigos no interior do microondas. Verifique as definições depois de iniciar o programa do microondas a fim de garantir que está a utilizar o programa correcto. Consulte as sugestões incluídas neste manual. Para evitar possíveis lesões Aviso: Não utilize o microondas caso esteja danificado ou a funcionar mal. Antes da sua utilização verifique: a)A porta – verifique se a porta fecha bem e se não está desalinhada ou amolgada. b)As dobradiças e fechos de segurança da porta – certifique-se de que não estão partidos ou soltos. c)As juntas da porta e superfícies isolantes – verifique se não estão danificadas. d)O interior da cavidade do forno e a porta – verifique se não existem amolgadelas. www.zanussi.com e)O cabo e a ficha de alimentação – verifique se não estão danificados. Não tente ajustar, reparar ou modificar o forno sozinho. É perigoso efectuar qualquer reparação que implique remover a tampa de protecção contra a exposição à energia do microondas, se não estiver devidamente qualificado para o fazer. Não utilize o forno com a porta aberta ou modifique os fechos da porta de alguma forma. Não utilize o forno caso exista um objecto entre as juntas da porta e as superfícies isolantes. Não deixe acumular gordura ou sujidade nas juntas da porta e peças adjacentes. Siga as instruções em "Cuidados e Limpeza”. Se não fizer uma manutenção cuidadosa do seu forno isso poderá resultar em uma deterioração da superfície o que poderá afectar negativamente a vida útil do aparelho e conduzir a uma situação de perigo. Os utilizadores de PACEMAKERS devem consultar o médico ou o fabricante do aparelho para mais informações sobre os fornos microondas. Para evitar possíveis choques eléctricos Não deve, em circunstância alguma, remover a estrutura exterior. Não derrame ou introduza objectos nas aberturas de fecho da porta ou nos orifícios de ventilação. Em caso de derrame, desligue o microondas e a respectiva ficha de alimentação de imediato e contacte um agente autorizado da ZANUSSI. Não coloque o cabo de alimentação ou a ficha dentro de água ou de qualquer outro líquido. Mantenha o www.zanussi.com cabo de alimentação afastado de superfícies quentes ou com arestas, tais como a área de ventilação na parte posterior do forno. Não tente substituir a lâmpada do forno sozinho, nem permita que alguém, não autorizado pela ZANUSSI, o faça. Se a lâmpada se fundir, consulte o seu revendedor ou um agente autorizado da ZANUSSI. Se o cabo de alimentação deste aparelho estiver danificado, deve ser substituído por um cabo especial. Esta substituição deve ser efectuada por um agente autorizado da ZANUSSI. Para evitar possíveis explosões e ebulição súbita Aviso: Os líquidos e outros alimentos não devem ser aquecidos em recipientes fechados uma vez que há possibilidade de explodirem. Não utilize recipientes fechados. Retire todas as protecções e tampas antes de os utilizar. Os recipientes fechados podem explodir, devido a uma acumulação de pressão mesmo depois de ter desligado o forno. Tenha muito cuidado ao aquecer líquidos no microondas. Utilize um recipiente com uma abertura larga por forma a permitir a libertação de bolhas de ar. Tenha cuidado no manuseamento do recipiente ao aquecer bebidas, uma vez que isto pode fazer com que os líquidos entrem em ebulição. Para evitar a ebulição súbita de líquidos e possíveis queimaduras:

1. Mexa o líquido antes de o aquecer/reaquecer.

2. Recomenda-se a introdução de uma vareta ou utensílio

semelhante no recipiente com o líquido ao reaquecê-lo.

3. Deixe repousar o líquido dentro do forno durante 20

segundos, no mínimo, no final do tempo de cozedura por forma a prevenir um levantamento da fervura retardado.

Não cozinhe ovos com casca no microondas, assim como também não deve aquecer ovos cozidos uma vez que podem explodir mesmo depois de terminado o tempo de cozedura. Para cozinhar ou aquecer ovos, que não tenham sido previamente mexidos, pique as gemas e as claras, caso contrário os ovos podem explodir. Retire a casca e corte os ovos cozidos às rodelas antes de os aquecer no forno microondas. Pique a casca de alimentos como batatas, salsichas e fruta antes de os cozinhar, caso contrário podem explodir. Para evitar possíveis queimaduras Utilize pegas ou luvas de cozinha para retirar os alimentos do forno a fim de evitar queimaduras. Ao abrir as embalagens, recipientes próprios para pipocas, saquetas para cozinhar no forno, etc., mantenha-os afastados do rosto e das mãos a fim de evitar queimaduras. Para evitar queimaduras, verifique a temperatura dos alimentos e mexa antes de servir. Deve redobrar os cuidados caso os alimentos ou líquidos se destinem a bebés, crianças ou idosos. A temperatura do recipiente não é um indicador fiável da temperatura dos alimentos ou líquidos; verifique sempre a temperatura dos alimentos. Ao abrir a porta do forno, mantenhase afastado desta a fim de evitar queimaduras resultantes do vapor ou calor libertado. Corte os alimentos recheados depois de os cozinhar para libertar o vapor e evitar queimaduras. Mantenha as crianças afastadas da porta a fim de evitar eventuais queimaduras.

Para evitar uma utilização indevida por parte das crianças Aviso: O equipamento e os respectivos componentes acessíveis aquecem durante o funcionamento. Deve ter cuidado para evitar tocar nos elementos de aquecimento. As crianças com menos de 8 anos devem manterse afastadas a menos que estejam sob vigilância contínua. Este equipamento pode ser utilizado por crianças com idades a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais e mentais reduzidas ou com falta de experiência e conhecimentos caso sejam supervisionadas ou tenham recebido informações relativamente à utilização segura do equipamento e compreendam os perigos envolvidos. As crianças não devem brincar com o equipamento. A limpeza e a manutenção por parte do utilizador não devem ser realizadas por crianças a menos que tenham mais de 8 anos e que estejam sob vigilância. Não se incline ou baloice na porta do forno. Não brinque ou utilize o forno como um brinquedo. Deve ensinar às crianças todas as instruções de segurança importantes: a utilização de pegas, a remoção cuidadosa das protecções dos alimentos; com particular incidência para as www.zanussi.com embalagens (ex.: materiais térmicos) concebidas especialmente para gratinar os alimentos uma vez que podem estar bastante quentes. Outros avisos Não tente modificar o forno em circunstância alguma. Este forno destina-se única e exclusivamente à preparação de alimentos em casa e só deve ser utilizado para cozinhar alimentos. Não é adequado para uma utilização comercial ou em laboratórios. Para promover uma utilização sem problemas do seu forno e evitar eventuais danos Nunca utilize o forno sem alimentos no interior. Sempre que utilizar um prato tostador ou material térmico, coloque um isolador resistente ao calor, como por exemplo um prato de porcelana por baixo deste, por forma a evitar danos no prato e no suporte giratório resultantes da tensão de calor. O tempo de pré-aquecimento especificado nas instruções do prato não deve ser ultrapassado. Não utilize utensílios metálicos, uma vez que reflectem as microondas e podem danificar o aparelho. Não coloque latas no forno. Utilize apenas o prato giratório e o suporte concebidos para este forno. Não utilize o forno sem o prato giratório. Para evitar que o prato giratório parta: a) Deixe arrefecer o prato giratório antes de o limpar com água. b) Não coloque alimentos quentes ou outros utensílios quentes por cima do prato giratório frio. c) Não coloque alimentos frios ou outros utensílios frios por cima do prato giratório quente. Não coloque nada na estrutura exterior durante a operação. Nota: Se não estiver seguro quanto à ligação do forno, contacte um electricista qualificado autorizado. O fabricante e o revendedor negam quaisquer responsa-bilidades por danos materiais ou danos pessoais resultantes da não observância do procedimento de ligação eléctrica correcto. Por vezes, pode(s) formar-se vapor de água ou gotículas nas paredes do forno ou à volta das juntas da porta e superfícies isolantes. Esta é uma situação normal, não sendo uma indicação de fuga ou mau funcionamento. www.zanussi.com

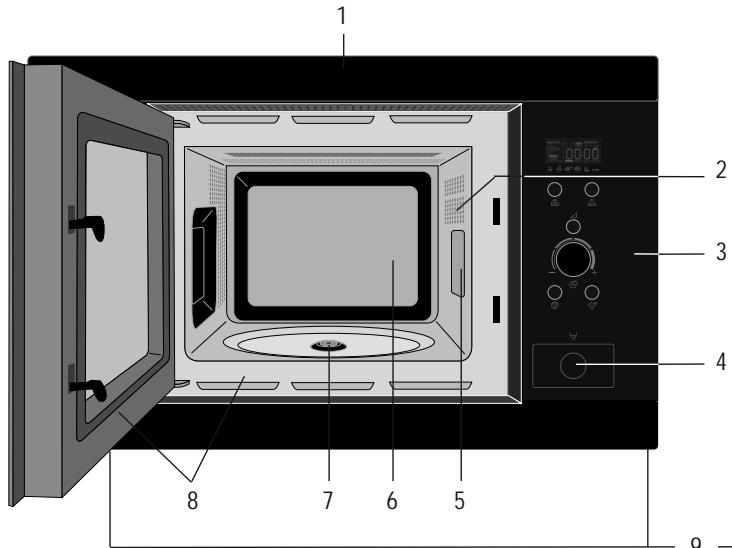

DESCRIÇÃO GERAL DO APARELHO

1. Protecção frontal

3. Painel de controlo

4. Botão abertura da porta

5. Protecção da guia de onda

6. Cavidade do forno

8. Juntas da porta e superfícies isolantes

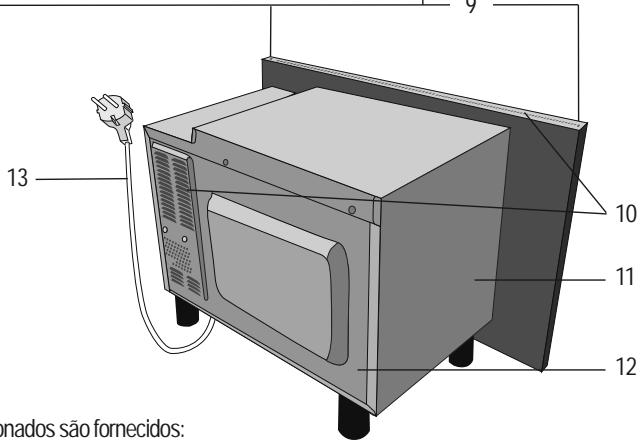

9. Pontos de fixação (4 pontos)

10. Orifícios de ventilação

11. Estrutura exterior

12. Estrutura posterior

13. Cabo de alimentação

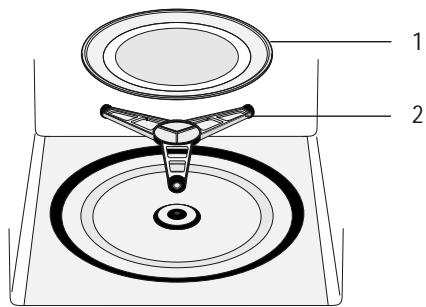

Certifique-se que os acessórios a seguir mencionados são fornecidos:

2. Suporte do prato giratório

3. 4 parafusos de fixação (não visíveis).

• Coloque o suporte do prato giratório sobre o retentor na base da cavidade.
• Coloque depois o prato giratório no suporte.
• Certifique-se que, ao retirá-los do forno, os pratos ou recipientes são levantados correctamente do centro do prato giratório a fim de evitar danos no mesmo. Nota: Ao encomendar acessórios, mencione dois itens: nome da peça e nome do modelo ao revendedor ou agente autorizado da ZANUSSI.

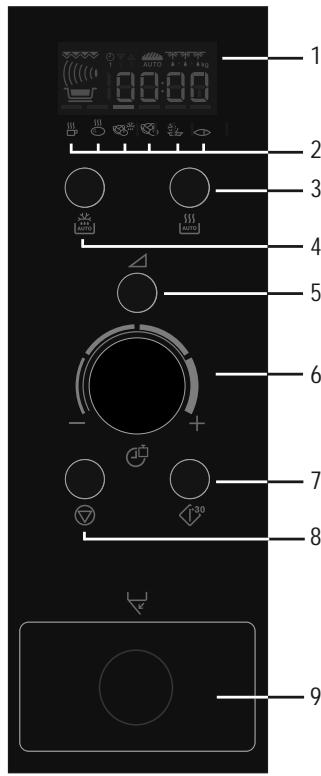

DESCRIÇÃO GERAL DO APARELHO

VISOR DIGITAL indicadores Microondas Descongelação auto pão Relógio Descongelação auto Etapas de cozedura Peso Indicadores COZEDURA AUTOMÁTICA

Botão COZEDURA AUTOMÁTICA

Botão NÍVEL DE POTÊNCIA

Botão ABERTURA DA PORTA

ANTES DA PRIMEIRA UTILIZAÇÃO

MODO ECONOMIZADOR O forno está definido no modo ”ENERGY SAVE” (‘Econ’).

1. Ligue a ficha do forno à tomada.

2. No visor surge a indicação: ‘Econ’.

3. A contagem no visor é efectuada de modo decrescente

desde 3:00 até zero.

4. Ao chegar a zero, o forno passa para o modo ‘Econ’ e o

visor fica em branco. Importante:

• Para cancelar o modo ‘Econ’, defina o relógio.

O forno possui um relógio nos formatos de 12 e 24 horas. Exemplo: Para acertar o relógio para as 11:30 (formato de 12 horas).

2. No visor surge a indicação: ‘Econ’.

3. Prima e mantenha premido durante 5 segundos o botão

START/+30. O forno emite um aviso sonoro. No visor surge a indicação:

4. Rode o botão TEMPORIZADOR/PESO para acertar a hora.

5. Prima uma vez o botão START/+30 e depois rode o

botão rotativo TEMPORIZADOR/PESO para acertar os minutos.

6. Prima o botão START/+30.

• Poderá rodar o botão rotativo TEMPORIZADOR/PESO no sentido do movimento dos ponteiros do relógio ou no sentido contrário.
• Se premir o botão STOP, não será possível acertar o relógio. No visor surge a indicação: ‘Econ’.

Exemplo: Para acertar o relógio as 23:30 (24 horas).

2. No visor surge a indicação: ‘Econ’.

3. Prima e mantenha premido durante 5 segundos o botão

START/+30. O forno emite um aviso sonoro. No visor surge a indicação:

4. Prima o botão START/+30.

No visor surge a indicação:

5. Rode o botão TEMPORIZADOR/PESO para acertar a

6. Prima uma vez o botão START/+30 e depois rode o

botão rotativo TEMPORIZADOR/PESO para acertar os minutos.

7. Prima o botão START/+30.

• Poderá rodar o botão rotativo TEMPORIZADOR/PESO no sentido do movimento dos ponteiros do relógio ou no sentido contrário.
• Se premir o botão STOP, não será possível acertar o relógio. No visor surge a indicação: ‘Econ’. AJUSTAR A HORA QUANDO O RELÓGIO ESTÁ A FUNCIONAR Exemplo: Para acertar o relógio as 11:45.

2. Prima e mantenha premido durante 5 segundos o botão

START/+30. O forno emite um aviso sonoro. No visor surge a indicação: (Se pretender alterar o relógio para o formato de 24 H, prima de novo o botão START/+30.)

3. Rode o botão TEMPORIZADOR/PESO para acertar a

4. Prima uma vez o botão START/+30 e depois rode o

botão rotativo TEMPORIZADOR/PESO para acertar os minutos.

5. Prima o botão START/+30.

PARA CANCELAR O RELÓGIO E DEFINA O MODO ECON

2. Prima e mantenha premido durante 5 segundos o botão

START/+30. O forno emite um aviso sonoro. No visor surge a indicação: (Se pretender alterar o relógio para o formato de 24 H, prima de novo o botão START/+30.)

Prima o botão STOP. No visor surge a indicação: ‘Econ’. Feche a porta. A contagem no visor é efectuada de modo decrescente desde 3:00 até zero.

7. Ao chegar a zero, o forno passa para o modo ‘Econ’ e o

visor fica em branco.

UTILIZAR O BOTÃO STOP

Utilizar o botão STOP para:

1. Apagar um erro durante a programação.

2. Interromper o forno temporariamente durante a cozedura.

3. Cancelar um programa durante a cozedura, premir o botão STOP duas vezes.

www.zanussi.com BLOQUEIO DE SEGURANÇA PARA CRIANÇAS O forno possui uma função de segurança que evita que o forno seja activado acidentalmente por uma criança. Quando o bloqueio está accionado, nenhuma parte do microondas funcionará enquanto a respectiva funcionalidade não forcancelada. Exemplo: Para activar o bloqueio de segurança para crianças.

1. Prima e mantenha premido o botão STOP durante 5

segundos. O forno emitirá um “bip” em simultâneo com a indicação ”LOC” no visor: Nota:

• Para cancelar o bloqueio de segurança para crianças, prima continuamente STOP durante 5 segundos; o forno emitirá dois “bips” e surgirá a hora do dia no visor.
• Não é possível activar a função de bloqueio de segurança para crianças se o relógio não estiver definido. COZINHAR - CONSELHOS DE UTILIZAÇÃO DO MICROONDAS COZINHAR - CONSELHOS DE UTILIZAÇÃO DO MICROONDAS Cozinhar no microondas. Para cozinhar/descongelar alimentos num forno de microondas, a energia de microondas deve poder passar pelo recipiente por forma a penetrar os alimentos. Por conseguinte, é importante escolher um utensílio adequado. De preferência, utilize pratos redondos/ovais em detrimento dos quadrados/oblongos, já que os alimentos aos cantos têm tendência a cozer em demasia. É importante rodar, mexer ou misturar os alimentos para se garantir um aquecimento homogéneo. Após o aquecimento, é necessário um período de estabilização, que permitirá o calor dispersar uniformemente por todos os alimentos.

CARACTERÍSTICAS DOS ALIMENTOS

Composição Densidade Quantidade Tamanho Forma Temperatura Os alimentos com elevados teores de gordura ou açúcar (p. ex., pudim de Natal, empadão de carne) necessitam de menos tempo de aquecimento. É preciso ter cuidado porque o sobreaquecimento pode provocar incêndio. A densidade dos alimentos afecta o tempo necessário para cozinhar. Os alimentos leves e porosos, tais como bolos ou pão, cozem mais depressa do que os alimentos pesados e densos, tais como assados e cozidos. O tempo de aquecimento deve aumentar proporcionalmente em função da quantidade de alimentos inseridos no forno. P. ex., quatro batatas necessitam de mais tempo do que duas. Os alimentos pequenos ou pedaços pequenos aquecem mais depressa do que os grandes, já que as microondas conseguem penetrar a partir de todos os ângulos para o centro. Para um cozinhado uniforme, todos os pedaços devem ter o mesmo tamanho. Os alimentos com forma irregular, tais como peito ou coxas de galinha, demoram mais tempo a cozinhar nas partes mais grossas. No microondas, as formas redondas cozinham mais uniformemente do que as formas angulares. A temperatura dos alimentos tem influência sobre o tempo necessário para os cozinhar. Os alimentos arrefecidos demoram mais tempo a cozinhar do que os alimentos à temperatura ambiente. Faça cortes nos alimentos com recheio, por exemplo donuts com compota, para libertar o calor ou o vapor.

TÉCNICAS PARA COZINHAR

Disposição Tapar Furar Coloque as partes mais grossas dos alimentos voltadas para o exterior do prato. P. ex. coxas de galinha. Utilize película aderente perfurada para microondas ou uma tampa adequada. Os alimentos que têm casca, pele ou membrana devem ser furados em vário locais antes de levar a cozinhar ou aquecer, já que haverá lugar à acumulação do vapor podendo fazer o alimento explodir. P. ex., batatas, peixe, frango, enchidos. Importante: Os ovos não devem ser aquecidos utilizando microondas pois podem explodir, mesmo depois de cozinhados. P. ex., escalfados, estrelados, cozidos. Mexer, rodar, Para se obter um cozinhado uniforme, é necessário mexer, rodar e mudar os alimentos mudar de posição de posição durante o processo. Mexa sempre e mude de posição de fora para dentro. Estabilização Após o aquecimento, é necessário um período de estabilização, que permitirá o calor dispersar uniformemente por todos os alimentos. Protecção Algumas zonas dos alimentos descongelados podem ficar quentes (por exemplo, as pernas e as asas de frango). www.zanussi.com

UTENSÍLIOS DE COZINHA ADEQUADOS PARA O MICROONDAS Utensílios Segurança Comentários Microondes Folha de alumínio/ ✔ / ✘ É possível utilizar pequenos pedaços de folha de alumínio podem ser usadas para proteger a comida do Recipientes em folha sobreaquecimento. Mantenha a folha a pelo menos 2 cm de distância das paredes do forno, já que de alumínio pode ocorrer a formação de arco eléctrico. Os recipientes em folha de alumínio não estão recomendados a menos que especificado pelo fabricante, siga atentamente as instruções. Pratos de vidro para Cumpra sempre as instruções do fabricante. Não ultrapasse os tempos de aquecimento indicados. alta temperatura Tenha muito cuidado, pois este pratos atingem temperaturas muito elevadas. Porcelana e cerâmica ✔ / ✘ Geralmente, a porcelana, cerâmica, louça de barro vidrada e aporcelana de ossos são adequadas, exceptuando as que têm decoração em metal. Vidro, (p. ex. Pyrex ®) Deve ter muito cuidado ao utilizar vidro fino pois pode partir ou rachar se sujeito a bruscas mudanças de temperatura. Metal Não se recomenda a utilização de utensílios metálicos em fornos microondas pois ocorre a formação de arco, que pode provocar incêndio. Plástico / - poliestireno, É preciso ter cuidado pois alguns recipientes podem deformar, derreter ou descolorar a altas p. ex., recipientes de temperaturas. “fast-food” Película aderente Não deve entrar em contacto com os alimentos e deve ser perfurada para deixar sair o vapor. Sacos Devem ser perfurados para deixar sair o vapor. Certifique-se de que os sacos são adequados para utilização em microondas. Não utilize cordões de apertar em plástico ou metal pois podem derreter ou incendiar devido a formação de arco. Papel – pratos, copos e Utilize apenas para aquecer ou para absorver humidade. Deve ter cuidado pois o sobreaquecimento papel de cozinha pode provocar incêndio. Recipientes de palha e Quando utilizar estes materiais, mantenha-se atento ao forno pois o sobreaquecimento pode provocar madeira incêndio. Papel reciclado e jornal Podem conter extractos de metal que provocará a formação de e jornal arco e pode provocar incêndio.

FUNCIONAMENTO DO FORNO MICROONDAS

COZINHAR MICROONDAS O seu forno pode ser programado para um tempo máximo de 90 minutos. A unidade de introdução do tempo de cozedura varia entre os 15 segundos e os cinco minutos. Depende da duração total da cozedura conforme indicado na tabela. Tempo de cozedura Unidade de aumento 0 -5 minutos 5-10 minutos 10-30 minutos 30-90 minutos 15 segundos 30 segundos 1 minuto 5 minutos

DESCONGELAÇÃO MANUAL

Para descongelação manual (sem accionar a função de descongelação automática), ajuste para 240 W. O símbolo de descongelação surge no visor da janela sempre que o nível de potência é seleccionado. NÍVEL DE POTÊNCIA DO MICROONDAS O seu aparelho de microondas tem 6 níveis de potência: 800 W/SUPERIOR É utilizada para cozinhar ou aquecer, por ex., sopa, guisados, comida enlatada, bebidas quentes, legumes, peixe, etc. 560 W É utilizada para processos de cozedura mais longos de alimentos compactos, como por exemplo os assados, rolo de carne, e também de alimentos delicados, como por exemplo, os molhos de queijo e bolos. Em potências baixas, os alimentos não fervem muito e a carne é cozinhada uniformemente, sem cozinhar demasiado nos lados. 400 W Para alimentos compactos que necessitam de um longo tempo de cozedura quando cozinhados de maneira tradicional,

por exemplo, os pratos de carne de vaca, recomenda-se a redução da potência e o alargamento do tempo de cozedura. Desta forma, a carne fica mais tenra. 240 W/DESCONGELAÇÁO Para descongelar, escolha um nível de potência mais baixo. Isto garante que o alimento descongele uniformemente. Além disso, este nível é ideal para cozinhar arroz, massa, massa recheada e leite creme. 80 W Para uma descongelação cuidadosa, por exemplo, de bolos com creme e pastelaria variada. 0 W Para temporizador de repouso/cozinha. W = WATT www.zanussi.com Exemplo: Aquecer sopa durante 2 minutos e 30 segundos a uma potência de 560 W.

1. Prima duas vezes o

2. Introduza o tempo de cozedura

START/+30. rodando o manípulo TEMPORIZADO/ botão de NÍVEL DE PESO no sentido dos ponteiros do POTÊNCIA. relógio ou no sentido contrário até 2.30 aparecer.

Importante: Se não seleccionar o nível de potência, este é definido automaticamente para 800 W/SUPERIOR. Nota:

• Ao abrir a porta durante o processo de cozedura, o tempo de cozedura indicado no visor digital pára automaticamente. O tempo de cozedura é reiniciado, no modo regressivo, quando a porta é fechada e o botão START/+30 é premido.
• Se quiser saber o nível de potência durante a cozedura, prima o botão NÍVEL DE POTÊNCIA.
• Pode aumentar ou reduzir o tempo de cozedura, rodando o botão rotativo TEMPORIZADOR/PESO.
• É possível alterar o nível de potência durante a fase de cozedura, premindo o botão NÍVEL DE POTÊNCIA.
• Para cancelar um programa durante a cozedura, toque duas vezes no botão STOP.

TEMPORIZADOR DE COZINHA

Exemplo: Para programar o temporizador de cozinha para 7 minutos.

1. Prima 7 vezes o botão 2. Introduza o tempo de cozedura

de NÍVEL DE rodando o manípulo TEMPORIZADO/ START/+30. POTÊNCIA. PESO no sentido dos ponteiros do relógio ou no sentido contrário até

• Para colocar o temporizador em pausa, prima o botão STOP. Para restabelecer a contagem do temporizador, prima START/+30; para sair, volte a premir STOP. ADICIONE 30 SEGUNDOS O botão START/+30 permite-lhe aceder às funções seguintes.

2. Prolongar o tempo de cozedura

Pode iniciar directamente a cozedura a 800 W/SUPERIOR Pode prolongar o tempo de cozedura, no modo de de potência durante 30 segundos, premindo o botão cozedura manual, em múltiplos de 30 segundos se premir START/+30. o botão durante o funcionamento do forno. Nota:

• Não é possível utilizar esta função durante as fases de COZEDURA AUTOMÁTICA ou DESCONGELAÇÃO AUTOMÁTICA. www.zanussi.com

A função MAIS e MENOS permite-lhe reduzir ou aumentar o tempo de cozedura durante a utilização dos programas automáticos. Se desejar batatas cozidas, mas que preservem a sua consistência, utilize MENOS Por outro lado, se desejar que as batatas fiquem mais moles, utilize MAIS Exemplo: Para cozinhar 0,3 kg de batatas, bem cozidas.

1. Selecione o menu requerido 2. O botão TEMPORIZADOR/

3. Prima uma vez o botão 4. Prima o botão

pressionando dua vezes a PESO até 0.3 aparecer.

START/+30. tecla COZEDURA para seleccionar a AUTOMÁTICA. função MAIS

COZEDURA COM VÁRIAS SEQUÊNCIAS

Pode programar uma sequência de 3 fases (máximo) utilizando uma combinação. Exemplo: Par cozinhar: 5 minutos na potência de 800 W (Fase 1) 16 minutos na potência de 240 W (Fase 2) FASE 1

1. Prima uma vez que o botão 2. Introduza o tempo de cozedura rodando o manípulo

TEMPORIZADOR/PESO no sentido dos ponteiros do de NÍVEL DE POTÊNCIA. relógio ou no sentido contrário até 5.00 aparecer.

1. Prima 4 vezes o botão

rodando o manípulo START/+30. TEMPORIZADOR/PESO no sentido dos ponteiros do relógio ou no sentido contrário até 16.00 aparecer.

O forno começa a funcionar durante 5 minutos a 800 W e depois durante 16 minutos a 240 W.

Alimento Simbolo Bebidas Batatas Cozidas/Batatas assadas corn casca Legumes Congelados Legumes Frescos Refeições Filetes de peixe com molho Exemplo: Para cozinhar 0,3 kg de batatas.

1. Selecione o menu requerido 2. Gire o botão TEMPORIZADOR/ 3. Prima o botão

pressionando duas vezes a PESO até 0.3 aparecer. START/+30. tecla COZEDURA AUTOMÁTICA.

Quando é necessário efectuar algo (ex.: virar os alimentos), o forno deixa de funcionar, ouvindo-se o som de uma campainha e o visor começa a piscar com a indicação do tempo que falta para concluir a cozedura. Para continuar com o cozinhado, prima o botão START/+30. No final, do tempo de COZEDURA AUTOMÁTICA, o programa pára automaticamente. A campainha toca e o símbolo de cozedura começa a piscar. Após um minuto e um “bip” de alerta, a hora do dia surge no visor.

DESCONGELAÇÃO AUTOMÁTICA

Alimento Carne/peixe/aves Simbolo Pão Exemplo: Para descongelar 0,2 kg pão.

1. Selecione o menu requerido 2. Gire o botão TEMPORIZADOR/

pressionando duas vezes a PESO até 0.2 aparecer. tecla COZEDURA AUTOMÁTICA.

Quando é necessário efectuar algo (ex.: virar os alimentos), o forno deixa de funcionar, ouvindo-se o som de uma campainha e o visor começa a piscar com a indicação do tempo que falta para concluir a cozedura. Para continuar com o cozinhado, prima o botão START/+30. No final do tempo de DESCONGELAÇÃO AUTOMÁTICA, o programa pára automaticamente. A campainha toca e o símbolo de cozedura começa a piscar. Após um minuto e um “bip” de alerta, a hora do dia surge no visor. www.zanussi.com

TABELAS COZEDURA AUTOMÁTICA OU DESCONGELAÇÃO AUTOMÁTICA Cozedura automática Bebidas (Chá/Café) Peso (unidade de Aumento)/Utensilios Botão

Coloque a chávena perto do bordo do prato rotativo.

Refeições Preparadas 0,3 - 1,0 kg (100 g) Congeladas Tigela e tampa

Filetes de peixe com molho Batatas Cozidas Descasque as batatas e corte-as em pedaços iguais. Batatas Assadas com Pele Escolha batatas de tamanho semelhante e lave-as.

• Coloque as batatas cozidas ou batatas assadas com pele num recipiente.
• Adicione a água necessária (por 100 g), cerca de 2 colheres de sopa e uma pitada de sal.
• Quando ouvir o sinal sonoro, mexa e volte a tapar.
• Depois de cozinhar, deixe repousar durante cerca de 2 minutos.
• Adicione 1 colher de sopa de água por cada 100 g e sal a gosto (no caso de cogumelos, não é necessário juntar água).
• Quando ouvir o sinal sonoro, mexa e volte a tapar.
• Depois de cozinhar, deixe repousar durante cerca de 2 minutos. Importante: Se os legumes congelados estiverem muito compactados, cozinhe manualmente.
• Corte em pequenos pedaços, por ex.: tiras, cubos ou fatias.
• Adicione 1 colher de sopa de água por cada 100 g e sal a gosto (no caso de cogumelos, não é necessário juntar água).
• Quando ouvir o sinal sonoro, mexa e volte a tapar.
• Depois de cozinhar, deixe repousar durante cerca de 2 minutos.
• Transfira a refeição para um recipiente próprio para microondas.
• Adicione algum líquido se recomendado pelo fabricante.
• Cozinhe sem tapar, caso sejam essas as instruções do fabricante.
• Quando ouvir o sinal sonoro, mexa e volte a tapar.
• Depois de cozinhar, deixe repousar durante cerca de 2 minutos.
• Consulte a receita “Filetes de peixe com molho” na página 128. 0,4 - 1,2 kg* (100 g) Recipiente para gratinados com película para micro* Peso total dos ingredientes. ondas Importante: Os alimentos refrigerados são cozinhados a partir de 5 oC, enquanto os alimentos congelados são cozinhados a partir de -18 oC.

www.zanussi.com Descongelação automática Carne/peixe/aves Peso (unidade de Aumento)/Utensilios Botão 0,2 - 0,8 kg (100 g) Recipiente Procedimento

Coloque os alimentos num recipiente no prato centro aves do prato giratório. Quando ouvir o sinal sonoro, vire os alimentos, redistribua e separe-os. Proteja com PEQUENAS QUANTIDADES DE FOLHA de alumínio os pontos quentes (extremidades dos alimentos que estão mais expostas à descongelação). Depois de descongelar, envolva os alimentos em folha de alumínio durante 15-45 minutos, até os mesmos estarem totalmente descongelados. Nota: Não adequado para aves inteiras. Carne Picada: Quando ouvir o sinal sonoro, vire. Se possível, retire as partes já descongeladas. Coloque num recipiente no centro do prato giratório. Para uma quantidade igual a 1,0 kg, coloque directamente no prato giratório. Quando ouvir o sinal sonoro, vire, redistribua e retire as fatias já descongeladas. Depois de descongelar, cubra com folha de alumínio e deixe repousar durante 5-15 minutos, até estarem totalmente descongeladas. Importante: Os alimentos refrigerados são cozinhados a partir de 5 oC, enquanto os alimentos congelados são cozinhados a partir de -18 oC. Nota:

• Introduza apenas o peso dos alimentos. Não inclua o peso do recipiente.
• Para alimentos que pesem mais ou menos do que os pesos/quantidades indicados na tabela de cozedura, utilize os programas manuais.
• A temperatura final varia de acordo com a temperatura inicial dos alimentos. Verifique se os alimentos estão quentes depois da cozedura.
• Sempre que for necessário efectuar alguma operação durante a cozedura (ex.: voltar os alimentos), o forno pára e ouve-se um sinal sonoro, sendo que o tempo de cozedura restante assim como qualquer outro indicador começam a piscar no visor. Para continuar a cozedura prima o botão START/+30.
• A utilização nos modos Micro, pode provocar a activação da ventoinha de arrefecimento. Nota: Descongelação automática

1. Os bifes e costeletas devem ser congelados numa única camada.

2. A carne picada deve ser congelada numa camada fina.

3. Depois de voltar os alimentos, proteja as porções já descongeladas com pedaços de folha de alumínio.

4. Depois de descongelada, a carne das aves deve ser cozinhada de imediato.

1. Misture os ingredientes para o molho.

2. Coloque os filetes de peixe temperados com sal (ex.: filete

de Redfish) num recipiente para gratinado com as extremidades viradas para o centro.

3. Espalhe o molho sobre os filetes.

4. Tape com película para microondas e cozinhe no

programa COZEDURA AUTOMÁTICA, “Filetes de peixe com Molho”.

5. Após a cozedura, deixe repousar durante cerca de 2

12 g 12 g 24 g 36 g 1 c/chá 1-2 c/chá 2 c/chá 200 g 400 g 600 g 0,4 kg 0,8 kg 1,2 kg 200 g 400 g 600 g 40 g 160 g 80 g 320 g 120 g 480 g tomate de conserva (escorrido) milho molho picante cebola (finamente picada) vinagre de vinho tinto mostarda, tomilho, o pimenta de Caiena filetes de peixe sal Filetes de peixe com molho de caril

1. Coloque os filetes de peixe num prato redondo para

gratinado com as extremidades viradas para o centro e tempere com sal.

2. Espalhe a banana e o molho de caril já preparado sobre

3. Tape com película para microondas e cozinhe no

4. Após a cozedura, deixe repousar durante cerca de 2

Nota: Se cozinhar os alimentos para além do tempo normal a 800 W, a potência do forno irá diminuir automaticamente para evitar um sobre-aquecimento. (A potência do microondas será reduzida para 560 W.) Depois de uma pausa de 90 segundos, pode voltar a definir a potência para 800 W.

Modo de Cozedura Tempo Normal Potência Reduzida Microondas 800 W 20 minutos Microondas 560 W www.zanussi.com

Abreviaturas utilizadas c/chá = colher de chá kg = quilograma l = litro cm = centímetro cháv. = chávena cheia g = grama ml = mililitro min = minutos c/sopa = colher de sopa Aquecer alimentos e bebibas Alimento/Bebida Leite, Quantidade -g/ml- 1 chávena Potência Nivel

800 W 400 W Água, 1 chávena 6 chávenas 1 prato Travessas (legumes, carne e acompanhamentos) Guisado/sopa Legumes Tempo -Min- Método aprox. 1 não tape 1-2 não tape 10-12 não tape 11-13 não tape 3-6 junte um pouco de água ao molho, tape e mexa a meio do tempo 1-2 tape, mexa após aquecer 2-3 se necessário, junte um pouco de água, tape e mexa a meio 4-5 do tempo 3-4 espalhe o molho por cima, tape 2-3 tape coloque num recipiente aprox. 1 transfira para um recipiente próprio para microondas. Depois aquecido, mexa bem e verifique a temperatura tape 2-3 mexa de vez em quando

• Temperatura de refrigeração Descongelar Alimento Quantidade -g- Potência Nivel Tempo -Min-

240 W 80 W 240 W 8-12 2-5 4-5 Goulash Bolos, 1 fatia Fruta, ex.: cerejas, morangos, ameixas, framboesas Método mexa a meio do tempo de descongelação coloque num recipiente espalhe de forma uniforme, vire a meiodo tempo de descongelação Tempo de repouso -Min10-15

Os tempos indicados na tabela são valores de referência que podem variar consoante a temperatura de congelação, a constituição e o peso dos alimentos. Descongelar e cozinhar Alimento Filete de peixe Travessas www.zanussi.com Quantidade -g- Potência Nivel Tempo -Min-

800 W 800 W 10-12 9-11 Método tape tape, mexa após 6 minutos Tempo de repouso -Min2

Cozinhar carne e peixe Alimento Quantidade -g- Potência Nivel Assados (porco, vitela, carneiro)

Tempo -Min- Método Tempo de repouso -Min- 19-21* tempere q.b., coloque num prato pouco fundo vire após* 11-14 33-36* 13-17 9-11* tempere q.b., coloque numa tarteira, vire após* 5-7 3-4 tempere a gosto, coloque num recipiente e tape

RECEITAS Todas as receitas incluídas neste livro são calculadas com base em quatro pratos – salvo especificação em contrário.

ADAPTAR AS RECEITAS PARA FORNO MICROONDAS

Se desejar adaptar as suas receitas favoritas para o forno microondas, deverá ter em conta o seguinte: Reduza o tempo de cozedura entre 1/3 e 1/2. Siga o exemplo das receitas incluídas no livro. Os alimentos com elevada percentagem de humidade, tais como carne, peixe, aves, legumes, fruta, guisados e sopas podem ser preparados no forno microondas sem dificuldade. No caso de alimentos com pouca humidade, tais como refeições completas, a sua superfície deve ser humedecida antes destes serem aquecidos ou cozinhados. Sopa de cogumelos

1. Coloque os legumes e o caldo na tigela, tape e deixe

cozinhar. 8-9 min. 800 W

2. Misture todos os ingredientes com a varinha mágica.

3. Misture a farinha e a manteiga até formar uma massa e

misture-a na sopa. Tempere com sal e pimenta, tape e deixe cozer. Mexa após cozinhar. 4-6 min. 800 W

4. Misture a gema do ovo com as natas e junte o preparado

à sopa, misturando progressivamente. Aqueça durante uns instantes, mas não deixe ferver! 1-2 min. 800 W Após a cozedura, deixe repousar durante cerca de 5 minutos.

A quantidade de líquido a acrescentar, no caso de alimentos crus que se pretende grelhar, deve ser reduzida em cerca de dois terços da quantidade indicada na receita original. Caso seja necessário, acrescente mais líquido durante a cozedura. A quantidade de gordura a acrescentar pode ser reduzida consideravelmente. Uma pequena quantidade de manteiga, margarina ou óleo é suficiente para dar sabor aos alimentos. Por esse motivo, o seu forno microondas é óptimo para preparar refeições com baixo teor em gordura, como parte de uma dieta. Utensílios: Tigela com tampa (2 l capacidade) 200 g 50 g 300 ml 300 ml 25 g 25 g 150 ml cogumelos, laminados cebola, picada finamente caldo de carne natas farinha manteiga ou margarina sal e pimenta ovo natas www.zanussi.com Ratatouille

1. Misture o azeite e o alho esmagado na tigela. Junte os

legumes preparados, excepto os corações de alcachofra, e tempere com pimenta. Junte o ramo de cheiros, tape e deixe cozinhar, misturando de vez em quando. 19-21 min. 800 W Durante os últimos 5 minutos, acrescente os corações de alcachofra e deixe aquecer.

2. Tempere a Ratatouille q.b. com sal e pimenta. Retire o

ramo de cheiros antes de servir. Após a cozedura, deixe o cordeiro repousar durante cerca de 2 minutos. Filetes de linguado

1. Lave o peixe e seque levemente. Retire as espinhas.

2. Corte o limão e o tomate em rodelas finas.

3. Unte o recipiente com manteiga.

Coloque os filetes de peixe no recipiente e regue com óleo vegetal.

4. Polvilhe o peixe com a salsa, coloque as rodelas de

tomate por cima e tempere. Disponha as rodelas de limão sobre o tomate e regue com vinho branco.

5. Coloque pequenas nozes de manteiga sobre o limão,

tape e deixe cozinhar. 16-19 min. 800 W Após a cozedura, deixe repousar durante cerca de 2 minutos. Lasanha

1. Corte o tomate, misture com o fiambre, a cebola, o alho, a

carne picada e a polpa de tomate. Tempere, tape e deixe cozinhar. 7-9 min. 800 W

2. Misture o crème fraîche com o leite, o queijo Parmesão, as

ervas, o óleo e as especiarias.

3. Unte o recipiente e cubra o fundo com cerca de 1/3 da

massa. Coloque metade da mistura de carne picada na massa e deite algum molho. Repita este procedimento e termine com o resto da massa. Cubra a massa com o molho e polvilhe com queijo parmesão. Deixe cozinhar com a tampa. 15-17 min. 560 W Após a cozedura, deixe repousar durante cerca de 5 a 10 minutos. www.zanussi.com Utensílios: Tigela com tampa (2 l capacidade) 5 c/sopa 1 dente 50 g 250 g 200 g 200 g 75 g 200 g azeite de alho, esmagado cebola, picada finamente beringela, em cubos courgette, em cubos pimento, em cubos grandes funcho, em cubos grandes ramo de cheiros corações de alcachofra enlatados, aos quartos sal e pimenta Utensílios: Recipiente oval raso com película aderente própria para microondas (aprox. 26 cm de commprimento) 400 g 150 g 10 g 1 c/sopa 1 c/sopa 4 c/sopa 20 g filetes de linguado limão inteiro tomates manteiga ou margarina (para untar o prato) óleo vegetal salsa picada sal e pimenta vinho branco manteiga Utensílios: Tigela com Tampa (capacidade para 2 l) Prato raso quadrado com tampa (aprox. 20 x 20 x 6 cm) 300 g 50 g 50 g 250 g 2 c/sopa 150 ml 100 ml 50 g 1 c/chá 1 c/chá 1 c/chá 125 g 1 c/sopa tomate, em lata fiambre, em cubos cebola, picada finamente dente de alho, esmagado carne picada polpa de tomate sal e pimenta crème fraîche leite queijo Parmesão, ralado mistura de ervas secas azeite óleo vegetal para untar a forma lasanha verde queijo Parmesão, ralado

Strogonoff de vitela

1. Corte a carne de vitela em tiras.

2. Unte o recipiente com manteiga. Coloque a carne e a cebola

no recipiente, tape e deixe cozinhar. Mexa uma vez durante a cozedura. 7-10 min. 800 W

3. Junte o vinho branco, o caldo da carne e as natas, mexa, tape

e deixe cozinhar novamente. Mexa ocasionalmente. 4-5 min. 800 W

4. Após a cozedura, mexa a mistura novamente e deixe

repousar durante aproximadamente 5 minutos. Decore com salsa. Gevulde ham

1. Misture os espinafres com o queijo e o queijo fresco, tempere

2. Coloque uma colher de sopa do recheio em cima de cada

fatia de fiambre, e enrole-as. Atravesse o fiambre com um espeto de madeira.

3. Prepare o molho béchamel: junte a água e as natas num

recipiente e aqueça. 3-4 min. 800 W Misture a farinha com a manteiga, adicione ao líquido e bata até ficar uniformemente dissolvido. Tape e deixe cozer até o molho ficar espesso. 1 min. 800 W Mexa e prove.

4. Coloque o molho no recipiente untado, coloque os rolos de

fiambre recheados em cima do molho e cozinhe com a tampa. 3-4 min. 800 W Após a cozedura, deixe repousar durante cerca de 5 minutos. Geleia de frutas com molho de baunilha

1. Ponha de parte alguma fruta para decoração. Esmague a

fruta restante com o vinho branco, coloque num prato, tape e leve a aquecer. 7-9 min. 800 W

2. Acrescente, mexendo, o açúcar e o sumo de limão.

3. Embeba a gelatina em água fria durante aprox. 10 min.,

depois retire e seque-a, apertando-a. Acrescente, mexendo, a gelatina no puré quente até se dissolver. Coloque a geleia no frigorífico e deixe solidificar.

4. Para fazer o molho de baunilha, ponha o leite no outro

recipiente. Corte a vagem de baunilha e remova o interior, acrescente-o, mexendo, ao leite com o açúcar e a farinha de milho. Tape e deixe cozinhar, mexendo durante a cozedura e novamente no final. 3-4 min. 800 W

5. Coloque a geleia num prato e decorecom o resto da fruta.

Deite o molho de baunilha sobre a geleia.

Utensílios: Recipiente com tampa (capacidade para) 600 g 10 g 50 g 100 ml 300 ml 1 c/sopa escalopes de vitela manteiga ou margarina cebola, picada finamente vinho branco caldo de carne temperado, para aprox. l de caldo natas salsa picada Utensílios: Tigela com Tampa (capacidade para 2 l) Recipiente oval próprio para gratinar (aprox. 26 cm de comprimento) 125 g 125 g 40 g 125 ml 125 ml 20 g 20 g 10 g espinafres queijo fresco queijo Emmental ralado, pimenta, colorau queijo com pimenta e paprika fiambre (300 g) água natas farinha manteiga ou margarina manteiga ou margarina (para untar o prato) Utensílios: Prato com tampa (2 l capacidade) Prato com tampa (1 l capacidade) 150 g 150 g 150 g 250 ml 100 g 50 ml 300 ml 30 g 15 g groselhas vermelhas, lavadas e sem haste morangos, lavados e sem as folhas e o pé framboesas, lavadas e sem as folhas e o pé vinho branco açúcar sumo de limão folhas de gelatina leite vagem de baunilha açúcar farinha de milho www.zanussi.com

CUIDADO: NÃO UTILIZE

COMIDA. Não manter o forno limpo poderá levar deterioração da superfície o que afectará a vida útil do aparelho podendo resultar numa situação perigosa. Exterior do forno A parte exterior do seu forno pode ser limpa com água e detergente. Tenha o cuidado de retirar o detergente com um pano húmido e depois secar com um pano macio. Painel de comandos Abra a porta antes de limpar para desactivar o painel de comandos. Deve ter-se uma especial atenção www.zanussi.com ao limpar o painel de comandos. Utilizando um pano ligeiramente húmido, limpe o painel de comandos com cuidado até estar completamente limpo. Evite usar grandes quantidades de água. Não utilize nenhum produto químico ou abrasivo. Interior do forno

1. Limpe o forno depois de cada

utilização, com o forno ainda quente, removendo todos os salpicos e resíduos de alimentos com um pano, ou esponja, húmido e macio. Para salpicos mais persistentes, utilize um detergente suave e limpe várias vezes com um pano húmido até remover todos os vestígios. Não retire a protecção de guia de onda.

2. Tenha cuidado para evitar a

entrada de água ou detergente nos orifícios de ventilação existentes nas paredes do forno, uma vez que isso poderia danificar o forno.

3. Não utilize produtos de limpeza

com pulverizador no interior do forno.

Prato giratório e suporte giratório Retire o prato e o suporte giratório do forno. Lave o prato e o suporte giratório em água com detergente. Seque com um pano macio. Tanto o prato como o suporte giratório podem ser lavados na máquina de lavar loiça. Porta Para eliminar todos os vestígios de sujidade, limpe regularmente os dois lados da porta, as juntas e as superfícies isolantes com um pano húmido macio. Não usar produtos de limpeza abrasivos ou raspadores de limpeza metálicos afiados para limpar o vidro da porta do forno, visto que poderão riscar a superfície e resultar no estilhaçamento do vidro. Nota: Não deve utilizar qualquer produto de limpeza à base de vapor.

www.zanussi.com O QUE FAZER SE . . . Problema O microondas não estiver a funcionar correctamente? O modo de microondas não estiver a funcionar? O prato giratório não girar? O microondas não se desligar? A luz interior do microondas não estiver a funcionar? Os alimentos estiverem a demorar mais tempo a aquecer e cozinhar do que anteriormente? Verificar/recomendações

Os fusíveis incluídos na caixa de fusíveis estão a funcionar. Não houve nenhum corte de energia. Se os fusíveis continuarem a rebentar, contacte um electricista qualificado. A porta está devidamente fechada. As juntas da porta e as superfícies estão limpas. Premiu o botão START/+30. O suporte do prato giratório está bem posicionado. O recipiente utilizado no forno não é maior que o prato giratório. Os alimentos não são maiores que o prato giratório, impedindo-o de rodar. Não existe nada na cavidade por baixo do prato giratório. Isole o aparelho da caixa de fusíveis. Contacte um agente autorizado da ZANUSSI. Contacte um agente autorizado da ZANUSSI. A lâmpada interior do microondas só pode ser substituída por um agente autorizado da ZANUSSI. Defina um tempo de cozedura maior (dobro da quantidade = praticamente o dobro do tempo) ou, Se os alimentos estiverem mais frios do que habitual, volte ou mexa-os de tempos a tempos ou, Defina uma potência mais elevada. ESPECIFICAÇÕES Tensão CA Disjuntor/fusível da linha de distribuição Potência CA necessária: Potência de saída: Frequência de Microondas Dimensões Externas: Dimensões da Cavidade Capacidade do Forno Prato giratório Peso Lâmpada do forno Microondas Microondas ZBM17542 : 230 V, 50 Hz, monofásica : Minimo 10 A : 1,2 kW : 800 W (IEC 60705) : 2450 MHz * (Grupo/Classe B) : 594 mm (L) x 371 mm (A) x 316 mm (P) : 285 mm (L) x 202 mm (A) x 298 mm (P) ** : 17 litros** : ø 272 mm, vidro : aprox de 16 kg : 25 W/240 - 250 V

Este produto cumpre os requisitos da norma europeia EN55011. De acordo com esta norma, este produto está classificado como equipamento do grupo 2, classe B. O grupo 2 significa que o equipamento gera energia de radiofrequência sob a forma de radiação electromagnética para tratamento térmico de alimentos. A classe B significa que o equipamento é adequado à utilização doméstica. ** A capacidade interna é calculada medindo a largura, profundidade e altura máximas. A capacidade real para os alimentos é inferior. Este forno está em conformidade com os requisitos das Directivas 2004/108/EC, 2006/95/EC e 2005/32/EC. AS ESPECIFICAÇÕES ESTÃO SUJEITAS A ALTERAÇÕES SEM NOTIFICAÇÃO PRÉVIA NO ÂMBITO DE UM MELHORAMENTO CONTÍNUO DOS APARELHOS. www.zanussi.com

INSTALAÇÃO O Microondas pode ser colocado nas posição A, B, C ou D:

B+C 560 x 550 x 360 560 x 300 x 350 560 x 300 x 360 560 x 500 x 350 560 x 500 x 360 Medidas em (mm) Posição B Posição C Posição D

INSTALAÇÃO DO APARELHO

1. Retire todas as embalagens e verifique cuidadosamente

a existência de sinais de danos.

2. Este forno foi concebido para ser instalado, regra geral,

num armário com 360 mm de altura.Se desejar instalá-lo num armário com 350 mm de altura: Desaperte e retire os 4 pés incluídos na parte inferior do forno. Existem 3 pés altos e 1 pé baixo. Substitua os 3 pés altos pelos pés fornecidos no conjunto de acessórios. Não substitua o pé mais baixo.

3. Introduza o aparelho no armário de cozinha lentamente e

sem forçar, até a estrutura da frente do forno encaixar na abertura do armário.

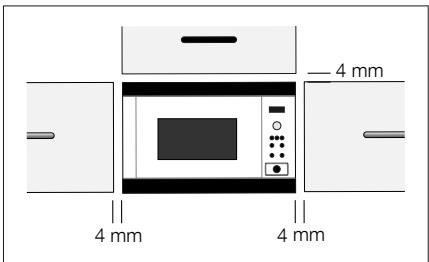

4. Verifique se o aparelho está estável e não inclinado. Não

se esqueça de deixar um intervalo de 4 mm entre a porta de cima do armário e a parte superior da estrutura (ver diagrama). Posição de fixação 1: Fixe o forno na posição certa com os parafusos fornecidos. Os pontos de fixação estão localizados nos cantos superiores e inferiores do forno. Posição de fixação 2: Consulte o esquema fornecido com o forno. 4 mm 4 mm

UTILIZAÇÃO SEGURA DO APARELHO

Se instalar o microondas na posição B ou C (ver diagrama na página 136):

• O armário deve estar localizado, pelo menos, a 500 mm (E) acima da bancada e não deve ser instalado directamente em cima de uma placa do fogão.
• Este aparelho foi testado e aprovado para ser utilizado apenas junto a placas de fogão a gás, eléctricas e de indução.
• Deve existir um intervalo suficiente entre a placa do fogão e o microondas para evitar o sobreaquecimento do forno a microondas, do espaço à volta do armário e dos acessórios.
• Quando estiver a usar o forno a microondas não utilize a placa do fogão sem tachos ou panelas ao lume.
• Deve ter muito cuidado ao utilizar o forno a microondas quando a placa estiver ligada.

LIGAÇÃO DO APARELHO À ALIMENTAÇÃO

• A tomada deve estar situada num local acessível para que a unidade possa ser desligada facilmente numa situação de emergência. Em alternativa, poderá isolar-se o forno da corrente através da montagem de um interruptor na instalação fixa em conformidade com os regulamentos de instalações eléctricas.
• A tomada não deve estar localizada por trás do armário.
• A posição ideal é por cima do armário, ver (A).
• Ligue o aparelho a uma tomada com ligação à terra, instalada correctamente, e com corrente alterna de 230 V/50 Hz monofásica. A tomada deve incluir um fusível de 10 A.
• O cabo de alimentação só pode ser substituído por um electricista.
• Antes da instalação, prenda um fio ao cabo de alimentação para facilitar a ligação ao ponto (A), quando estiver a instalar o aparelho.
• Ao instalar o aparelho num armário alto lateral, NÃO comprima o cabo de alimentação.
• Não coloque o cabo de alimentação ou a ficha dentro de água ou de qualquer outro líquido. (A)

O fabricante declina quaisquer responsabilidades caso esta medida de segurança não seja cumprida. Se a ficha instalada no seu aparelho não encaixar na tomada, deve contactar o seu agente autorizado local da ZANUSSI. www.zanussi.com

Eliminação responsável em termos ecológicos das embalagens e aparelhos antigos Material de embalagem Os fornos a microondas da ZANUSSI necessitam de uma embalagem eficaz para os proteger durante o transporte. Só são utilizadas as embalagens realmente necessárias. O material de embalagem (ex.: película transparente ou esferovite) pode colocar as crianças em risco. Perigo de asfixia. Mantenha o material de embalagem longe das crianças. Todo o material de embalagem utilizado é ecológico e por isso pode ser reciclado. O cartão é feito de papel reciclado e as peças de madeira não são tratadas. Os itens em plástico são identificados como se segue: "PE" polietileno ex.: película da embalagem "PS" poliestireno ex.: embalagem (sem CFC) "PP" polipropileno ex.: fitas da embalagem Utilizando e reutilizando as embalagens, é possível poupar as matérias primas e reduzir o volume de lixo produzido. As embalagens devem ser entregues junto do centro de reciclagem mais próximo da sua área. Contacte as entidades competentes da sua área para mais informações. Eliminação de aparelhos antigos Os aparelhos antigos devem ser preparados, em termos de segurança, antes da sua eliminação, removendo a ficha e cortando e eliminando o cabo de alimentação. Devem ser entregues junto do centro de reciclagem mais próximo da sua área. Contacte as entidades competentes da sua área ou a Delegação de Saúde Ambiental para saber se existem instalações na sua área para a reciclagem de aparelhos. O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

GARANTIA/ASSISTÊNCIA TÉCNICA

Estimado Cliente. Queremos felicitá-lo pela sua compra e agradecer a confiança depositada na nossa empresa. O seu electrodoméstico dispõe de uma garantia de 24 meses para mão-de-obra e peças. Se durante o período de garantia o seu electrodoméstico tiver uma avaria, contacte o Serviço Técnico Oficial. ASSISTÊNCIA TÉCNICA OFICIAL: 21 440 39 39 SERVIÇO DE APOIO AO CLIENTE: 21 440 39 00 (de 2a a 6a feira. das 10H13H e das 14H-17H) CONDIÇÕES DE GARANTIA

1. O aparelho que acaba de adquirir possui uma garantia de dois anos a partir da data de aquisição. Os pedidos de

assistência na garantia são gratuitos, mediante apresentação do respectivo certificado juntamente com a factura de compra.

2. A presente garantia do fabricante (2 anos) cobre a substituição de peças, mão de obra e deslocação.

3. Em caso de imobilização do seu aparelho por período superior a 15 dias, a garantia será prolongada adicionando o tempo de imobilização à data de entrega nos nossos serviços.

4. Nos pedidos de assistência na garantia de Pequenos Electrodomésticos, os aparelhos a reparar deverão ser entregues

directamente no ponto de assistência. EXCLUSÕES DE GARANTIA. Substituições de peças danificadas por mau manuseamento, instalação incorrecta, danos de transporte e danos provocados por condições atmosféricas adversas; Intervenções por pessoal técnico não autorizado pelo ELECTROLUX SERVICE ; substituições de lâmpadas, filtros, juntas de borracha, vidros, botões, puxadores e acessórios de aspiradores; Todos os serviços de manutenção provocados pelo desgaste ou pela utilização do aparelho; Pedidos de demonstração de montagem e explicações de funcionamento; Danos no esmalte e/ou na pintura provocados por cortes ou pancadas; Uso intensivo em locais públicos ou rofissionais, a menos que se trate de um produto adequado para o efeito; Desobstrução de bombas de limpeza e filtros. Falta de manutenção e limpeza; filtros com objectos tais como botões, moedas, etc.; Condensadores com pó, sujidade ou outros elementos que impeçam a livre circulação do ar; tinas de detergente com residuos, etc.

• MANIPULAÇÃO nos dados da placa de Matrícula do presente aparelho ou deste certificado.
• INSTALAÇÃO INCORRECTA E NÃO REGULAMENTAR (tensão, pressão de gás ou de água, ligações eléctricas ou hidráulicas não adequadas). Informa-se que a garantia reconhecida neste documento, tem a protecção que concede o decreto-lei nº 84/2008 de 21 de Maio respeitante à exigência que o bem adquirido esteja conforme com o contrato de compra e venda, podendo o cliente reclamar em caso de desconformidade durante um prazo de 2 anos desde a entrega/compra. Durante este prazo terá o direito de solicitar a reparação gratuita do bem, salvo se essa reparação resulte impossivel ou desproporcionada. Quando não seja possivel exigir a reparação ou quando não seja efectuada em prazo razoavel ou sem maiores incovenientes para o cliente, este poderá solicitar a baixa de preço ou a resolução do contrato. Assistência Técnica - ELECTROLUX SERVICE - Quinta da Fonte, Edifício Gonçalves Zarco - Q 35, 2774-518 Paço de Arcos. Deve conservar a factura de compra junto deste Certificado de Garantia. Para a validade desta garantia, no momento da intervenção técnica é absolutamente imprescindível apresentar ao pessoal autorizado o presente certificado junto da factura legal de compra do aparelho devidamente preenchida. www.zanussi.com
