MANUAL DE UTILIZADOR OAKZ9 380 C IX - OAKZ9 380 C IX WHIRLPOOL

PRODUTO WHIRLPOOL WWW Para receber mais informações e assistência, registe o seu produto em www.whirlpool.eu/register Pode transferir as Instruções de Segurança e o Guia de Utilização e Manutenção visitando o nosso website docs.whirlpool.eu e seguindo as instruções no verso do presente guia. Antes de utilizar o produto, leia atentamente as instruções de segurança.

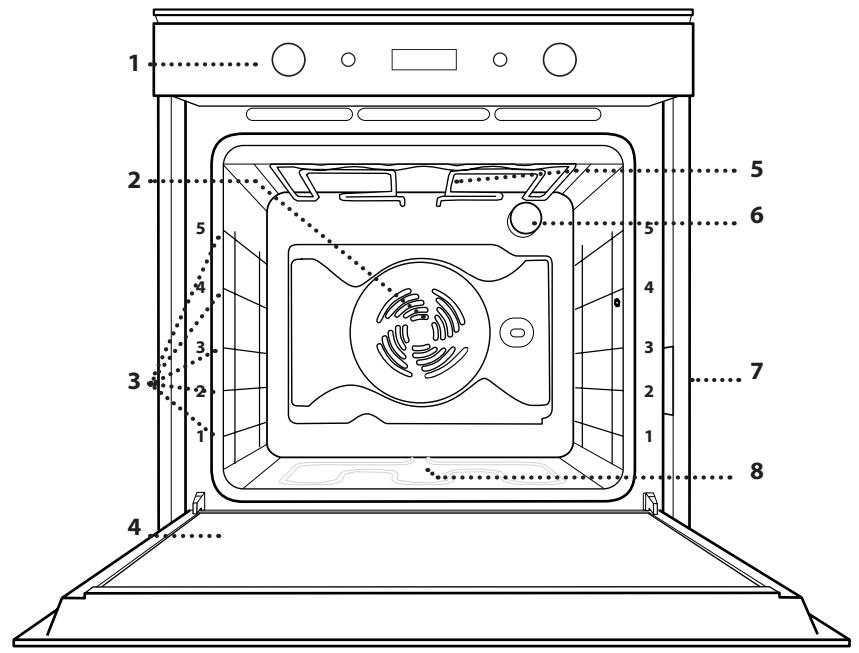

DESCRIÇÃO DO PRODUTO

(o nível está indicado na parte frontal do forno)

5. Resistência superior/grill

7. Placa de identificação

8. Resistência inferior

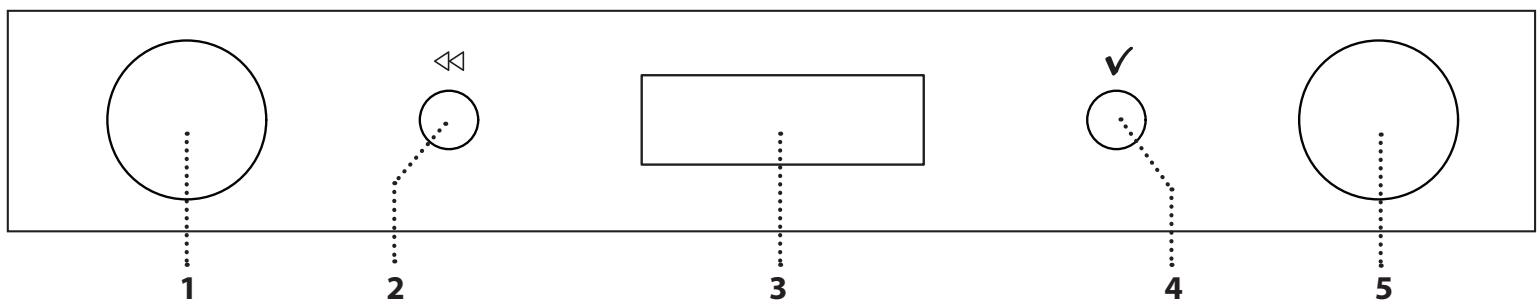

DESCRIÇÃO DO PAINEL DE CONTROLO

Para ligar o forno selecionando uma função. Para desligar o forno, rode o botão para a posição “0”.

Para regressar ao ecrã anterior. Permite alterar as definições durante a cozedura.

Para confirmar a seleção de uma função ou de um valor definido.

Para percorrer os menus e aplicar ou alterar as definições. Nota: Os botões são retráteis. Carregue no centro de cada botão seletor para que saiam para fora.

ACESS RIOS GRELHA TABULEIRO PARA ASSAR Adequadas para a cozedura de alimentos ou como suporte para frigideiras, formas para bolos e quaisquer outros itens adequados para fornos Para a cozedura de todos os produtos de padaria e pastelaria, mas também para assados, peixe em papelote, etc. TABULEIRO COLETOR * CALHAS DESLIZANTES* Para utilização como tabuleiro Para facilitar a inserção ou a para cozinhar carne, peixe, remoção de acessórios. legumes, focaccia, etc., ou para recolher sucos quando posicionado por baixo da grelha metálica.

• Disponível apenas em determinados modelos O número e o tipo de acessórios pode variar de acordo com o modelo adquirido. Pode adquirir separadamente outros acessórios no Serviço Pós-venda.

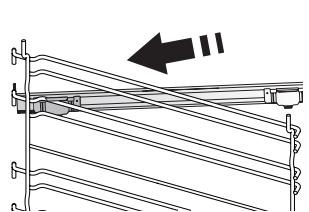

˜CASO EXISTAM° Introduza a grelha na horizontal, fazendo-a deslizar pelas guias, e assegure-se de que a extremidade elevada está virada para cima. Outros acessórios, como o tabuleiro coletor e o tabuleiro para pastelaria são introduzidos horizontalmente, da mesma forma que a grelha. Retire as guias de nível do forno e remova o plástico de proteção das corrediças. Fixe o encaixe superior da corrediça à guia de nível e faça-a deslizar até parar. Baixe o outro encaixe para o posicionar. Para fixar a guia, pressione a parte inferior do dispositivo de fixação firmemente contra a guia de nível. Assegure-se de que as corrediças se movem livremente. Repita estes procedimentos para a outra guia de nível, no mesmo nível. RETIRAR E REPOR AS GUIAS DE NÍVEL

Para retirar as guias de nível, levante as guias e, suavemente, puxe a parte inferior e extraia-a do respetivo suporte: Agora, as guias de nível podem ser retiradas. Para repor as guias de nível, comece por inseri-las no suporte superior. Mantendo-as subidas, façaas deslizar para o interior do compartimento de cozedura e, em seguida, posicione-as no suporte inferior. Nota: As corrediças podem ser instaladas em qualquer nível.

DESCONGELAÇÃO Para descongelar mais rapidamente os alimentos. aconselhável posicionar os alimentos no nível intermédio. Sugerimos que deixe o alimento na embalagem para não secar.

Para manter os alimentos acabados de cozinhar quentes e estaladiços. LEVEDURA Para obter a fermentação ideal de massas doces ou salgadas. Para manter a qualidade da levedação, não ativar a função se o forno ainda estiver quente após um ciclo de cozedura. CONVENCIONAL Para cozinhar qualquer tipo de alimento utilizando apenas um nível. Utilize o 3° nível. Para cozinhar pizza, tartes e sobremesas com recheio líquido, utilize o 1 ou 2 nível. Aqueça previamente o forno antes de introduzir os alimentos.

Para cozinhar bolos com recheio líquido (doce ou salgado) numa única calha. Esta função também pode ser utilizada para cozinhar em dois níveis. Troque a posição dos alimentos para obter uma cozedura mais homogénea. Utilize o 3° nível para cozinhar numa única calha, e o 1° e 4° para cozinhar em duas calhas. Aqueça previamente o forno antes de introduzir os alimentos.

• VENTILADOR SUAVE Para cozinhar carne, tartes (cheesecake, strudel, tartes de fruta) e vegetais recheados em apenas um nível. Esta função utiliza a ventoinha de forma descontínua e suave o que evita que os alimentos sequem demasiado. GRILL Para grelhar bifes, espetadas, salsichas, gratinar legumes ou tostar pão. Ao grelhar carne, recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: posicione o tabuleiro em qualquer um dos níveis que se encontram por baixo da grelha e adicione 500 ml de água potável.
• TURBO GRILL Para assar peças de carne grandes (pernil, rosbife, frango). Recomendamos a utilização de um tabuleiro coletor, para recolher os sucos da cozedura: Posicione o tabuleiro em qualquer um dos níveis que se encontram por baixo da grelha e adicione 500 ml de água potável. O espeto (se disponível) pode ser utilizado com esta função. DEFINIÇÃO Para ajustar as definições do forno. Quando o modo "ECO" está ativo, a luminosidade do visor é reduzida e as luzes desligam-se para poupar energia e a lâmpada desliga-se após 1 minuto. Será novamente ativado automaticamente quando algum dos botões for premido.

Para cozinhar diferentes tipos e formatos de pão e pizza. Esta função possui dois programas pré-definidos. Deverá apenas indicar os valores pedidos (temperatura e tempo) e o forno fará automaticamente a gestão do ciclo de cozedura. Coloque a massa no 2. nível depois de aquecer previamente o forno.

Para pré-aquecer o forno rapidamente

UTILIZAR PELA PRIMEIRA VEZ

1. SELECIONAR O IDIOMA

Ao ligar o aparelho pela primeira vez, terá de definir o idioma e a hora: "ENGLISH" surgirá no visor. Rode o botão de ajuste para percorrer a lista de idiomas disponíveis e selecionar aquele que pretende. Prima para confirmar a sua seleção. Nota: O idioma pode ser alterado posteriormente na opção "Definições" do menu.

Após selecionar o idioma, terá de acertar a hora atual: No visor piscam os dois dígitos relativos à hora.

3. DEFINIR O CONSUMO DE ENERGIA

O forno está programado para consumir um nível de energia elétrica compatível com uma rede doméstica de potência superior a 3 kW: Se a potência que utiliza em sua casa for inferior, terá de reduzir este valor. Rode o botão seletor até que a mensagem “SETTING” seja apresentada no visor e, em seguida, prima para confirmar. Rode o botão de ajuste para selecionar o item “Power” e, em seguida, prima para confirmar. POWER Rode o botão de ajuste para selecionar a opção para confirmar. “Baixo” e, em seguida, prima BAixo Rode o botão de ajuste para definir a hora correta e : No visor piscam os dois dígitos relativos aos prima minutos. Rode o botão de ajuste para definir os minutos corretos para confirmar. e prima Nota: Poderá ter de acertar novamente a hora após um longo corte de energia.

Um forno novo pode libertar odores residuais, resultantes do processo de fabrico: Isto é perfeitamente normal. Assim, antes de começar a cozinhar alimentos, recomendamos que aqueça o forno, vazio, para eliminar eventuais odores. Remova do forno qualquer elemento de proteção em cartão ou película transparente e retire quaisquer acessórios do respetivo interior. Siga as instruções para programar corretamente a função. Nota: É aconselhável arejar a cozinha após a primeira utilização do aparelho.

1. SELECIONAR UMA FUNÇÃO

Rode o botão seletor para ligar o forno e visualizar a função que pretende selecionar no visor: o visor irá apresentar o ícone correspondente à função e às suas definições básicas. Para selecionar um item do menu (o visor irá apresentar o primeiro item disponível), rode o botão de ajuste até que o item que pretende selecionar seja apresentado. Prima para confirmar a sua seleção: o visor irá apresentar as definições básicas.

2. DEFINIR UMA FUNÇÃO

Após selecionar uma função, é possível alterar as suas definições. O visor irá apresentar as definições que podem ser alteradas em sequência.

TEMPERATURA/NÍVEL DO GRILL

cozed Quando o valor piscar no visor, rode o botão de ajuste para confirmar e para alterá-lo, depois prima continue a alterar as definições seguintes (se possível). Nota: Uma vez ativada a função, é possível alterar a temperatura utilizando o botão de ajuste. Rode o botão de ajuste para definir a hora de fim da para confirmar e cozedura e, em seguida, prima iniciar a função. Coloque os alimentos no forno e feche a porta: A função inicia-se automaticamente após o período de tempo calculado para concluir a cozedura à hora programada. Nota: Programar um início diferido da cozedura irá desativar a fase de pré-aquecimento do forno: O forno atinge a temperatura pretendida gradualmente, o que significa que os tempos de cozedura poderão ser ligeiramente mais longos do que os tempos indicados na tabela. Durante o tempo de espera, pode utilizar o botão de ajuste para alterar o tempo de fim programado ou premir para alterar as definições. Nota: A funcionalidade de atraso de arranque não está disponível para as funções Grill e Turbo Grill.

Após aplicar todas as definições pretendidas, prima para confirmar a hora de fim da cozedura e ativar a função. Nota: Depois de iniciada a cozedura, o visor irá recomendar o nível mais apropriado para cada função. DURAÇÃO Pode rodar o botão seletor para para interromper uma função ativa a qualquer altura. Quando o ícone piscar no visor, utilize o botão de ajuste para definir o tempo de cozedura pretendido para confirmar. Não precisa e, em seguida, prima de definir o tempo de cozedura, caso pretenda gerir para confirmar e a cozedura manualmente: Prima iniciar a função. Neste caso, não poderá definir o tempo de fim da cozedura, programando um início atrasado. Nota: Pode ajustar o tempo de cozedura definido durante a cozedura, premindo : utilize o botão de ajuste para alterar para confirmar. o tempo de cozedura e, em seguida, prima DEFINIR A HORA DE FIM DA COZEDURA Em muitas funções, uma vez definido um tempo de cozedura, pode atrasar o início da função, programando o seu tempo de fim. O visor apresenta o tempo de fim pisca. atualmente definido e o símbolo

Algumas funções dispõem de uma fase de préaquecimento do forno: uma vez iniciada a função, o visor indica que a fase de pré-aquecimento foi ativada. Quando esta fase estiver concluída, será emitido um sinal sonoro e o visor indicará que o forno atingiu a temperatura programada: Neste momento, abra a porta, coloque os alimentos no forno, feche a porta e inicie a cozedura. Nota: Colocar os alimentos no forno antes de o préaquecimento estar concluído poderá ter um efeito adverso no resultado final da cozedura. Abrir a porta durante a fase de pré-aquecimento fará com que esta seja interrompida. O tempo de cozedura não inclui uma fase de pré-aquecimento. Pode sempre alterar a temperatura que pretende que o forno alcance, utilizando o botão de ajuste.

Será emitido um sinal sonoro e o visor indicará que a cozedura está concluída. Prima para continuar a cozedura no modo manual (sem um tempo de cozedura programado) ou rode o botão de ajuste para prolongar o tempo de cozedura, definindo uma nova duração. Em ambos os casos, as definições de temperatura ou do nível do grill serão mantidas. DOURAR Algumas funções do forno permitem-lhe aloirar a superfície dos alimentos, ativando o grelhador quando a cozedura está concluída. Quando o visor apresentar a mensagem relevante, prima , se necessário, para iniciar um ciclo para aloirar de cinco minutos. Uma vez ativada a função de dourar, pode alterar a duração da mesma, rodando o botão de ajuste. Também pode parar a função a qualquer altura, rodando o botão seletor para selecionar uma função diferente ou rodando-o para para desligar o forno. . TEMPORIZADOR

Quando o forno é desligado, o visor pode ser utilizado como um temporizador. Para ativar esta função, assegure-se de que o forno está desligado e prima o começará a piscar no botão de ajuste: O símbolo visor. Rode o botão de ajuste para definir a duração novamente para pretendida e, em seguida, prima ativar o temporizador. Quando o temporizador terminar a contagem decrescente do tempo programado, ouvir-se-á um sinal sonoro e esta informação será apresentada no visor. Nota: O temporizador não ativa nenhum dos ciclos de cozedura. Utilize o botão de ajuste para alterar o tempo para desligar o definido no temporizador; prima temporizador em qualquer altura. . PROTEÇÃO Para bloquear o teclado, prima continuamente em simultâneo durante, pelo menos, cinco segundos. Para desbloquear, repita o procedimento. Nota: Esta função também pode ser ativada durante a cozedura. Por motivos de segurança, o forno pode ser desligado a qualquer momento, rodando o botão seletor para

RECEITA FUNÇÃO PRÉAQUECIMENTO TEMPERATURA (°C) DURAÇÃO (Min.) Sim

Peixe no forno / em papelote (filetes, inteiro) Sim

Pizza congelada Lasanha/flans/massa ao forno/ canelones Borrego / Vitela / Vaca / Porco 1 kg Frango/coelho/pato 1 kg Legumes recheados (tomates, curgetes, beringelas) FUNÇÕES ACESSÓRIOS Convencional Grelha DELICADO DELICADO DELICADO Cozedura convecção Tabuleiro de assar ou forma de bolos na grelha Grill Turbo Grill Tabuleiro coletor/tabuleiro para bolos ou tabuleiro para assar na grelha Pão / Pizza Tabuleiro coletor / tabuleiro para assar

DELICADO Ventilador suave Tabuleiro coletor com 500 ml de água

RECEITA FUNÇÃO PRÉAQUECIMENTO TEMPERATURA (°C) DURAÇÃO (Min.)

• Alterar níveis a meio da cozedura. ** Vire o alimento a meio da cozedura. *** Vire o alimento quando atingir dois terços do tempo de cozedura (se necessário). **** Período de tempo estimado: Os alimentos podem ser retirados do forno quando o desejar, dependendo da preferência de cada um. COMO EFETUAR A LEITURA DA TABELA DE COZEDURA A tabela indica a função, os acessórios e o nível mais adequados para utilizar na confeção dos diferentes tipos de alimentos. Os tempos de cozedura começam a partir do momento em que o alimento é colocado no forno, excluindo o pré-aquecimento (sempre que necessário). As temperaturas e os tempos de cozedura são aproximados e dependem da quantidade de alimento e do tipo de acessório utilizado. Comece por utilizar as definições mais baixas recomendadas e, se o alimento não ficar bem cozinhado, mude para definições mais elevadas. Utilize os acessórios fornecidos e, de preferência, formas para bolos e tabuleiros para assar metálicos e de cor escura. Também poderá utilizar recipientes e acessórios em cerâmica ou pirex, mas tenha em conta que os tempos de cozedura serão ligeiramente superiores. RECEITAS TESTADAS Compiladas para as autoridades de certificação de acordo com a norma IEC 60350-1 PRÉAQUECIMENTO TEMPERATURA (°C) DURAÇÃO (Min.) Sim

• Os acessórios que não vêm fornecidos com este forno encontram-se disponíveis para compra no nosso Serviço Pós-Venda. ** Alterar níveis a meio da cozedura. *** Vire o alimento a meio da cozedura. Classe de eficiência energética (em conformidade com a norma IEC 60350-1): Consulte a tabela relevante para realizar o teste. FUNÇÕES ACESSÓRIOS

Convencional Grelha Cozedura convecção Tabuleiro de assar ou forma de bolos na grelha Grill Turbo Grill Tabuleiro coletor/tabuleiro para bolos ou tabuleiro para assar na grelha Pão / Pizza Tabuleiro coletor / tabuleiro para assar DELICADO Ventilador suave Tabuleiro coletor com 500 ml de água

LIMPEZA E MANUTENÇÃO

Assegure-se de que o forno arrefece antes de executar qualquer operação de manutenção ou limpeza. Não utilize aparelhos de limpeza a vapor. Não utilize um acessório de palha de aço, esfregões abrasivos ou produtos de limpeza abrasivos/ corrosivos, pois estes podem danificar as superfícies do aparelho.

Limpe as superfícies com um pano de microfibra húmido. Se estiverem muito sujas, acrescente alguns pingos de detergente com pH neutro. Termine a limpeza com um pano seco. Não utilize detergentes corrosivos ou abrasivos. Se algum destes produtos entrar, inadvertidamente, em contacto com as superfícies do aparelho, limpe imediatamente com um pano de microfibra húmido.

Use luvas de proteção. O forno tem de ser desligado da rede elétrica antes da realização de qualquer tipo de trabalho de manutenção. Limpe o vidro da porta com um detergente líquido adequado. A porta do forno pode ser removida para facilitar a limpeza. ACESSÓRIOS Após a utilização, coloque os acessórios numa solução líquida de limpeza, pegando nos mesmos com luvas de forno, caso ainda estejam quentes. Os resíduos de alimentos podem ser retirados com uma esponja ou escova de limpeza. Depois de cada utilização, deixe o forno arrefecer e, depois, limpe-o, preferencialmente enquanto ainda está morno, para remover quaisquer depósitos ou manchas causadas por restos de alimentos. Para secar qualquer condensação que se tenha formado em resultado da cozedura de alimentos com um elevado teor de água, deixe o forno arrefecer completamente e, depois, limpe-o com um pano ou uma esponja. COMO LIMPAR OS PAINÉIS CATALÍTICOS ˜APENAS EM ALGUNS MODELOS° Este forno poderá ser equipado com revestimentos catalíticos especiais, que facilitam a limpeza do compartimento de cozedura graças à sua camada de limpeza automática especial, que é altamente porosa e capaz de absorver gordura e sujidade. Estes painéis estão instalados nas guias de nível: Ao reposicionar e, depois, reinstalar as guias de nível, certifique-se de que os ganchos na parte superior estão inseridos nos orifícios apropriados dos painéis. Para fazer o melhor uso possível das propriedades de limpeza automática dos painéis catalíticos, recomendamos que aqueça o forno a 200 °C durante cerca de uma hora, utilizando a função "Cozedura Conveção". Durante este período de tempo, o forno deverá estar vazio. Deixe o forno arrefecer antes de remover quaisquer resíduos de alimentos através de uma esponja não abrasiva. Nota: A utilização de produtos de limpeza corrosivos ou abrasivos, escovas ásperas, esfregões para panelas ou sprays para fornos pode danificar a superfície catalítica e comprometer as suas propriedades de limpeza automática. Se necessitar de painéis de substituição, contacte o nosso Serviço Pós-Venda.

REMOVER E REPOR A PORTA

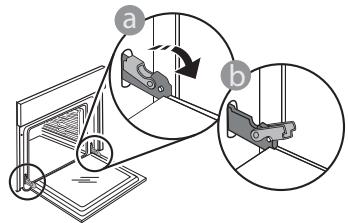

1. Para remover a porta, abra-a totalmente e baixe as

linguetas até ficarem na posição de desbloqueio.

2. Feche a porta tanto quanto possível. Segure

firmemente a porta com ambas as mãos – não a segure apenas pelo puxador. Remova simplesmente a porta, continuando a fechá-la enquanto a puxa, simultaneamente, para cima, até se libertar do respetivo suporte. Coloque a porta de parte, apoiando-a sobre uma superfície suave. ~15°

3. Reponha a porta, deslocando-a na direção do forno

e alinhando os ganchos das dobradiças com os respetivos suportes, fixando a parte superior aos suportes.

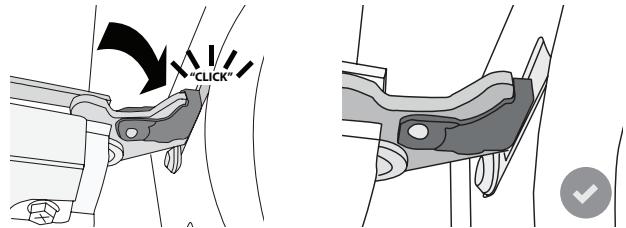

4. Baixe a porta e, em seguida, abra-a totalmente. Baixe

as linguetas para a respetiva posição original: Assegure-se de que as baixa totalmente.

Aplique uma pressão suave, para se assegurar de que as linguetas estão na posição correta. “CLICK”

5. Tente fechar a porta e assegure-se de que está

alinhada com o painel de controlo. Se não estiver, repita os procedimentos acima: A porta poderá ficar danificada se não funcionar corretamente.

SUBSTITUIR A LÂMPADA

1. Desligue o forno da corrente elétrica.

2. Desaperte a cobertura da lâmpada, substitua a

lâmpada e aperte novamente a cobertura da mesma.

3. Ligue o forno novamente à corrente elétrica.

Nota: Use apenas lâmpadas de halogéneo de 20-40 W/230 ~ V do tipo G9, T300 °C. A lâmpada utilizada no produto foi especificamente concebida para eletrodomésticos e não é adequada para a iluminação geral de divisões da casa (Regulamento CE 244/2009). As lâmpadas estão disponíveis no nosso Serviço Pós-Venda. Não manuseie as lâmpadas com as mãos desprotegidas, uma vez que as suas impressões digitais podem danificá-las. Não utilize o forno até que a cobertura da lâmpada tenha sido reposta.

RESOLUÇÃO DE PROBLEMAS

Problema Causa possível Solução O forno não está a funcionar. Corte de energia. Desativação da rede elétrica. Verifique se existe energia elétrica proveniente da rede e se o forno está ligado à tomada elétrica. Desligue e volte a ligar o forno, para verificar se o problema ficou resolvido. O visor apresenta a letra "F", seguida de um número ou uma letra. Falha do forno. Contacte o seu Serviço Técnico de Pós-Venda mais próximo e indique o número que acompanha a letra “F”.

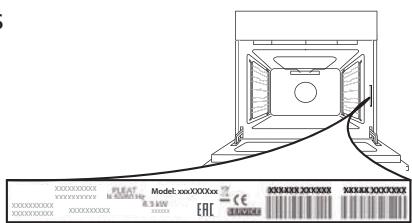

CONTACTAR O NOSSO SERVIÇO PÓSVENDA A ficha do produto, incluindo os dados energéticos para este aparelho, pode ser transferida a partir do website docs.whirlpool.eu Pode encontrar os nossos contactos no manual de garantia. Ao contactar o nosso Serviço Pós-Venda, indique os códigos fornecidos na placa de identificação do seu produto. WWW COMO OBTER O GUIA DE UTILIZAÇÃO E MANUTENÇÃO > WWW Transfira o Guia de Utilização e Manutenção a partir do nosso website docs. whirlpool.eu (pode utilizar este código QR), especificando o código comercial do produto. XXXXXXXXXX XXX XXXXXX XXXX
