MODE D'EMPLOI OAKZ9 380 C IX - OAKZ9 380 C IX WHIRLPOOL

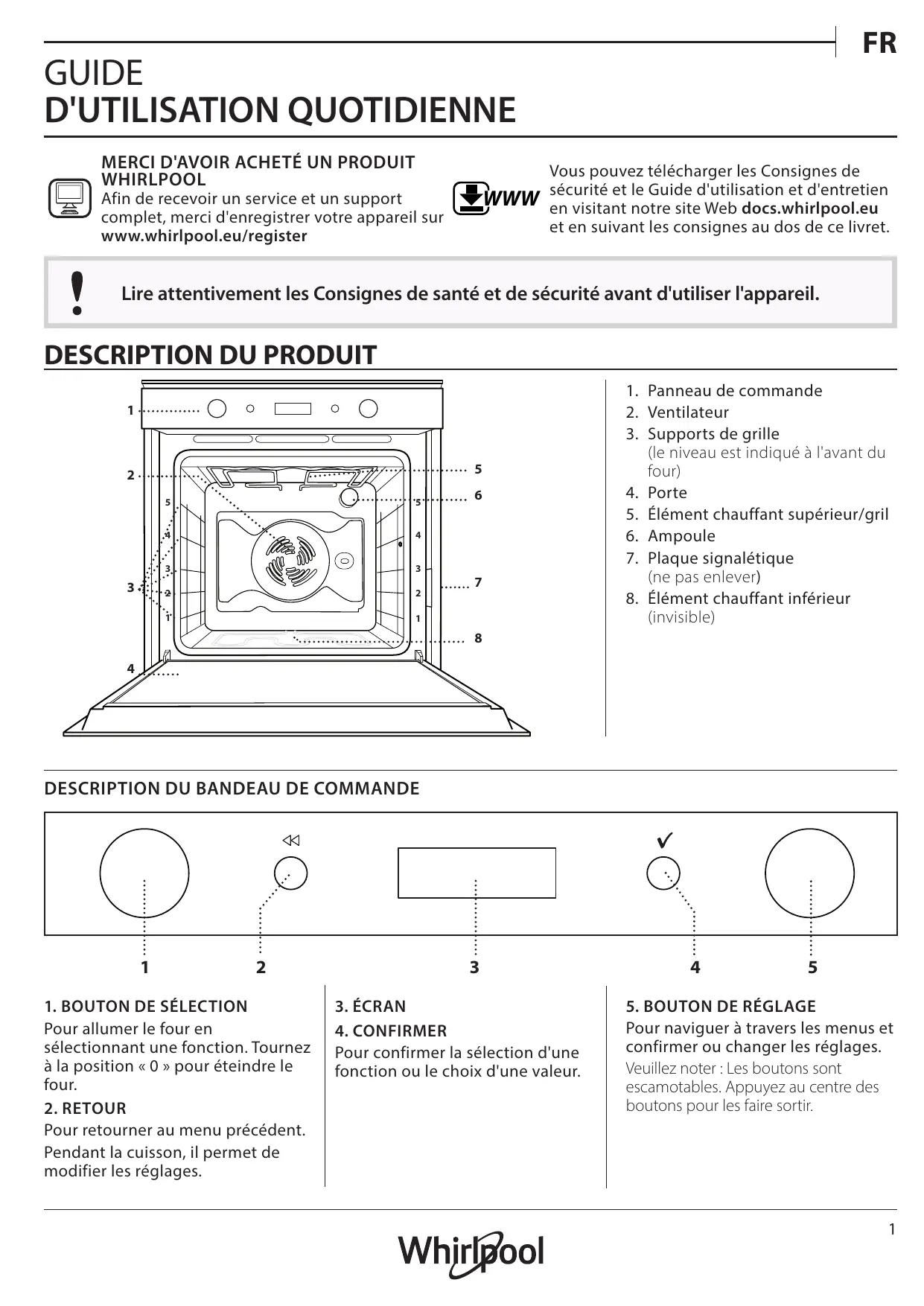

XXXXXXXXXX XXX XX XXXXXX XXXX XX Afin de recevoir un service et un support complet, merci d'enregistrer votre appareil sur www.whirlpool.eu/register

Vous pouvez télécharger les Consignes de sécurité et le Guide d'utilisation et d'entretien en visitant notre site Web docs.whirlpool.eu et en suivant les consignes au dos de ce livret.

Lire attentivement les Consignes de santé et de sécurité avant d'utiliser l'appareil.

1. Panneau de commande

2. Ventilateur 3. Supports de grille (le niveau est indiqué à l'avant du four) 4. Porte 5. Élément chauffant supérieur/gril 6. Ampoule 7. Plaque signalétique (ne pas enlever) 8. Élément chauffant inférieur (invisible)

1. BOUTON DE SÉLECTION Pour allumer le four en sélectionnant une fonction. Tournez

à la position « 0 » pour éteindre le four. 2. RETOUR Pour retourner au menu précédent. Pendant la cuisson, il permet de modifier les réglages.

3. ÉCRAN 4. CONFIRMER Pour confirmer la sélection d'une fonction ou le choix d'une valeur.

5. BOUTON DE RÉGLAGE Pour naviguer à travers les menus et confirmer ou changer les réglages.

Veuillez noter : Les boutons sont escamotables. Appuyez au centre des boutons pour les faire sortir.

Utilisées pour la cuisson des aliments ou comme support pour les lèchefrites, moules à gâteau, et autres plats de cuisson résistants à la chaleur

Pour la cuisson du pain et des pâtisseries, mais aussi pour cuire des rôtis, du poisson en papillotes, etc.

Utiliser comme plat de

Pour insérer ou enlever les cuisson pour la viande, le accessoires plus facilement. poisson, les légumes, la focaccia, etc., ou pour recueillir les jus de cuisson en la plaçant sous la grille métallique.

* Disponible sur certains modèles seulement

Le nombre et type d’accessoires peuvent varier selon le modèle acheté. Il est possible d'acheter séparément d'autres accessoires auprès du Service Après-Vente.

INSÉRER LA GRILLE MÉTALLIQUE ET LES AUTRES ACCESSOIRES Insérez la grille métallique horizontalement en la glissant sur les supports de grille, assurez-vous que le côté avec le bord relevé est placé vers le haut.

Les autres accessoires, comme la lèchefrite et la plaque de cuisson, sont insérés à l'horizontal, de la même manière que la grille métallique.

Enlevez les supports de grille du four et enlevez la protection de plastique des grilles coulissantes.

Attachez l'agrafe supérieure de la grille coulissante au support de grille et glissez-la aussi loin que possible. Abaisser l'autre agrafe en place. Pour fixer le guide, pressez la partie inférieure de l'agrafe fermement sur le support de grille. Assurez-vous que les grilles peuvent se déplacer librement . Répétez ces étapes pour l'autre support de grille du même niveau.

Pour enlever les supports de grille, soulevez les supports et sortez délicatement la partie inférieure de leur appui : Les supports de grille peuvent maintenant être enlevés.

Pour replacer les supports de grille, vous devez en premier les replacer dans leur appui supérieur. En les maintenant soulevés, glissez-les dans le compartiment de cuisson, abaissez-les ensuite dans leur appui inférieur.

Veuillez noter : Les grilles coulissantes peuvent être installées au niveau de votre choix.

FR FONCTIONS OFF Pour éteindre le four.

ÉCLAIRAGE Pour allumer/éteindre la lumière du four.

DÉCONGÉLATION Pour accélérer la décongélation des aliments.

Placez les aliments sur la grille du milieu. Laissez la nourriture dans son emballage pour empêcher qu'elle se dessèche. MAINTIEN AU CHAUD Pour conserver les aliments cuits chauds et croustillants. LEVAGE DE LA PÂTE Pour un levage parfait des pâtes sucrées ou salées. Pour assurer la qualité de levage, n'activez pas la fonction si le four est encore chaud après un cycle de cuisson.

CONVECTION NATURELLE Pour cuire tout type de plat sur un seul niveau.

Utilisez le 3e niveau. Pour les pizzas, les tartes salées, et les pâtisseries avec une farce liquide, utilisez le 1er ou le 2e niveau. Préchauffez le four avant d'y introduire les aliments.

CONVECTION FORCÉE Pour cuire des gâteaux (salés ou sucrés) avec une garniture liquide sur un seul gradin. Cette fonction convient également aux cuissons sur deux gradins.

Inversez la position des aliments pour obtenir un résultat plus homogène. Utilisez le 3e gradin pour les cuissons sur un seul gradin, le 1er et le 4e pour les cuissons sur deux gradins. Préchauffez le four avant de procéder à la cuisson. • CHALEUR TOURNANTE Pour la cuisson de viandes, tartes garnies (tarte au fromage blanc, strudel, tartes aux fruits) et légumes farcis sur un seul gradin. Cette fonction utilise la chaleur tournante discontinue et modérée, ce qui empêche l'assèchement excessif des aliments.

GRILL Pour cuire des biftecks, des brochettes, et des saucisses, faire gratiner des légumes et griller du pain.

Pour la cuisson de la viande, nous vous conseillons d'utiliser une lèchefrite pour recueillir les jus de cuisson : Placez la lèchefrite, contenant 500 ml d'eau, sur n'importe quel niveau sous la grille. • TURBO GRILL Pour griller de gros morceaux de viande (gigots, rôti de bœuf, poulet). Nous vous conseillons d'utiliser une lèchefrite pour recueillir les jus de cuisson : Placez la lèchefrite, contenant 500 ml d'eau, sur n'importe quel niveau sous la grille. Le tournebroche (selon le modèle) peut être utilisé avec cette fonction.

RÉGLAGES Pour ajuster les réglages du four.

Lorsque le mode "ECO" est actif, la luminosité de l'écran sera réduite pour économiser de l'énergie et la lampe s'éteint après 1 minute. Il sera réactivé automatiquement lorsque l'un quelconque des boutons est enfoncé.

PAIN / PIZZA Pour cuire différents types et tailles de pain et de pizza. Cette fonction a deux programmes dont les réglages sont prédéfinis. Il suffit d'indiquer les valeurs requises (température et durée) et le four gère automatiquement le cycle de cuisson idéal. Positionnez la pâte sur le 2e gradin après préchauffage du four.

PRÉCHAUFFAGE RAPIDE Pour préchauffer le four rapidement

PREMIÈRE UTILISATION

1. SÉLECTIONNER LA LANGUE Vous devez régler la langue et l'heure lorsque vous allumez l'appareil pour la première fois : « ENGLISH » défile à l'écran.

Tournez le bouton de réglage pour naviguer à travers la liste de langues disponibles et sélectionnez la langue pour confirmer votre sélection. désirée. Appuyez sur

Veuillez noter : La langue peut aussi être changée plus tard à partir du menu « Réglages ».

2. RÉGLER L'HEURE Après avoir sélectionné la langue, vous devez régler

l'heure : Les deux chiffres indiquant l'heure clignotent à l'écran.

3. RÉGLER LA CONSOMMATION ÉNERGÉTIQUE Le four est programmé pour consommer un niveau d’énergie électrique compatible avec un réseau domestique supérieur à 3 kW : Si votre résidence utilise un niveau d’énergie plus bas, vous devrez diminuer la valeur.

Tournez le bouton de sélection pour afficher « SETTING » à l’écran, appuyez ensuite sur pour confirmer.Tournez le bouton de réglage pour sélectionner « Power » dans le menu et appuyez sur pour confirmer.

POWER Tournez le bouton de réglage pour sélectionner

« Bas » et appuyez sur pour confirmer.

Tournez le bouton de réglage pour régler l'heure et appuyez sur : Les deux chiffres indiquant les minutes clignotent à l'écran.

Tournez le bouton de réglage pour régler les minutes et pour confirmer. appuyez sur

Veuillez noter : Vous pourriez avoir à régler l'heure à la suite d'une panne de courant prolongée.

4. CHAUFFER LE FOUR Un nouveau four peut dégager des odeurs provenant de la fabrication : ceci est parfaitement normal. Avant de cuire des aliments, nous vous conseillons de chauffer le four à vide pour éliminer les odeurs.

Enlever les cartons de protection ou les pellicules transparentes du four, et enlever les accessoires qui se trouvent à l'intérieur. Suivez les directives pour régler correctement la fonction. Veuillez noter : Nous vous conseillons d'aérer la pièce après avoir utilisé l'appareil pour la première fois.

UTILISATION QUOTIDIENNE

1. SÉLECTIONNER UNE FONCTION Tournez le bouton de sélection pour allumer le four et afficher à l'écran la fonction désirée : L'écran affiche le voyant de la fonction et les réglages de base. Pour sélectionner un élément du menu (l'écran affiche le premier élément disponible) tournez le bouton de réglage pour afficher l'élément désiré.

Appuyez sur pour confirmer votre sélection : L'écran affiche les réglages de base.

2. RÉGLER UNE FONCTION Après avoir sélectionné la fonction désirée, vous pouvez changer les réglages. L'écran affiche en séquence les réglages qui peuvent être changés.

TEMPÉRATURE/NIVEAU DE LA GRILLE

Lorsque les valeurs clignotent à l'écran, tournez le bouton de réglage pour les changer, puis appuyez pour confirmer, et continuer de modifier les sur réglages qui suivent (si c'est possible). Veuillez noter : Une fois la fonction active, la température peut être changée en utilisant le bouton de réglage.

Tournez le bouton de réglage pour régler l'heure de pour fin de cuisson désirée, appuyez ensuite sur confirmer et activer la fonction. Placez les aliments dans le four et fermez la porte :

La fonction démarre automatique après une période de temps déterminée pour que la cuisson se termine au moment désiré.

Veuillez noter : La programmation d'un délai pour le début de la cuisson désactive la phase de préchauffage : Le four va atteindre la température désirée graduellement, ce qui signifie que les temps de cuisson vont être légèrement plus longs que ceux indiqués dans le tableau de cuisson.

Durant la période d'attente, vous pouvez utiliser le bouton de réglage pour modifier le temps de fin du programme, ou appuyer sur pour changer les réglages. Veuillez noter: Le démarrage différé de la fonctionnalité n'est pas disponible pour les fonctions Grill et Turbo-grill.

3. ACTIVER LA FONCTION Une fois les réglages désirés terminés, appuyez sur pour confirmer l'heure de fin de cuisson et activez la fonction.

Veuillez noter : Une fois la cuisson est commencée, l'écran aÿc he le meilleur niveau pour chaque fonction.

DURÉE Vous pouvez tourner le bouton de sélection sur en tout temps pour interrompre la fonction en cours.

Lorsque le voyant clignote à l'écran, utilisez le bouton de réglage pour régler le temps de cuisson dont pour confirmer. vous avez besoin, puis appuyez sur Vous n'avez pas à régler le temps de cuisson si vous avez l'intention de gérer la cuisson manuellement : pour confirmer et démarrer la fonction. Appuyez sur Dans ce cas, vous ne pouvez pas régler la fin de la cuisson en programmant un départ différé. Veuillez noter : Vous pouvez ajuster le temps de cuisson qui a été réglé pendant la cuisson en appuyant sur : utilisez le bouton de réglage pour la modifier et appuyez ensuite sur pour confirmer.

RÉGLER LE TEMPS DE FIN DE CUISSON Pour plusieurs fonctions, une fois que vous avez réglé le temps de cuisson, vous pouvez retarder le démarrage de la fonction en programmant l'heure de fin de cuisson. L'écran affiche l'heure de fin de cuisson qui a clignote.

été réglé et le voyant

4. PRÉCHAUFFAGE Certaines fonctions ont une phase de préchauffage :

Une fois la fonction lancée, l'écran confirme que la phase de préchauffage est aussi activée. Une fois cette phase complétée, un signal sonore et l’écran indiquent que le four a atteint la température désirée :

À ce moment, ouvrez la porte, placez les aliments dans le four, et commencez la cuisson.

Veuillez noter : Placer les aliments dans le four avant la fin du préchau˙ age peut a˙ ecter la qualité de la cuisson. La phase de préchau˙ age sera interrompue si vous ouvrez la porte durant le processus. Le temps de cuisson ne comprend pas la phase de préchau˙ age. Vous pouvez toujours changer la température désirée pour le four en utilisant le bouton de réglage.

5. FIN DE CUISSON Un signal sonore et l'écran indiquent la fin de la cuisson.

Appuyez sur pour continuer la cuisson en mode manuel (sans temps de cuisson programmé), ou tournez le bouton de réglage pour prolonger le temps de cuisson en réglant une nouvelle durée. Dans les deux cas, les réglages pour la température ou le niveau du gril sont conservés.

BRUNISSAGE Certaines fonctions du four vous permettent de dorer la surface des aliments en allumant le gril une fois la cuisson terminée. Lorsque l'écran montre le message pertinent, si nécessaire, appuyez sur pour démarrer un cycle de brunissage de cinq minutes.

. MINUTERIE FR Lorsque le four est éteint, l’écran peut être utilisé comme minuterie. Pour activer la fonction, assurez-vous que le four est éteint et tournez le bouton de réglage : clignote à l'écran.

Tournez le bouton de réglage pour régler la durée de nouveau pour activer requise et appuyez sur la minuterie. Un signal sonore se fait entendre et une indication apparaît à l'écran lorsque la minuterie a terminé le compte à rebours.

Veuillez noter : La minuterie ne démarre pas de cycle de cuisson. Utilisez le bouton de réglage pour changer le temps pour éteindre la réglé sur la minuterie; appuyez sur minuterie en tout temps.

. VERROU Une fois la fonction de brunissage activée, vous pouvez changer la durée d'activation en tournant le bouton de réglage. Vous pouvez aussi arrêter la fonction en tout temps en tournant le bouton de sélection pour sélectionner une fonction différente ou en le plaçant sur pour éteindre le four.

Pour verrouiller le clavier, appuyez en même temps sur et pendant au moins cinq secondes.

Répétez pour déverrouiller le clavier.

Veuillez noter : Il est également possible d'activer cette fonction pendant la cuisson. Pour des raisons de sécurité, le four peut être éteint en tout temps en tournant le bouton de sélection sur .

Gâteaux à pâte levée / Génoise

Gâteaux fourrés (gâteau au fromage, strudel, tarte aux pommes)

GRILLE ET ACCESSOIRES DURÉE (min)

Poisson au four / en papillote

Filet de poisson / Entrecôtes

Saucisses / brochettes / côtes levées / hamburgers

Tourtes (Tourtes aux légumes, quiches) Vol-au-vent / Feuilletés Lasagnes / pâtes cuites / cannellonis / tartes Agneau / Veau / Bœuf / Porc 1 kg

CHALEUR Plaque de cuisson ou moule à gâteau sur la grille métallique

Lèchefrite / plaque de cuisson ou plat de cuisson sur la grille métallique

Lèchefrite / Plaque de cuisson

CHALEUR Chaleur tournante

Lèchefrite contenant

RECETTE FONCTION Poulet rôti 1-1,3 kg

GRILLE ET ACCESSOIRES DURÉE (min)

Cuisse d'agneau / Jarrets

Pommes de terre rôties

Viandes & Pommes de terre

* Changez les niveaux à mi-cuisson.

** Tourner les aliments à mi-cuisson. *** Au besoin, retournez les aliments aux deux tiers de la cuisson. **** Temps approximatif : les plats peuvent être retirés du four en tout temps, selon vos préférences personnelles.

COMMENT LIRE LE TABLEAU DE CUISSON Le tableau indique la meilleure fonction, les accessoires, et le niveau à utiliser pour la cuisson des di˙ érents types d'aliments.

Les temps de cuisson commencent au moment de l'introduction du plat dans le four et ne tiennent pas compte du préchau˙ age (s'il est nécessaire). Les températures et temps de cuisson sont approximatifs et dépendent de la quantité d'aliments et du type d'accessoire. Pour commencer, utilisez les valeurs conseillées les plus basses, et si les aliments ne sont pas assez cuits, augmentez-les. Utilisez les accessoires fournis, et de préférence des moules à gâteau et des plats de cuisson en métal foncé. Vous pouvez aussi utiliser des plaques et accessoires en pyrex ou en céramique ; cependant, les temps de cuisson seront sensiblement plus longs.

RECETTES TESTÉES Compilées pour les autorités de certification, conformément à la norme CEI 60350-1

RECETTE FONCTION GRILLE ET ACCESSOIRES *

PRÉCHAUFFER TEMPÉRATURE (°C)

Gâteaux éponges sans matières grasses

* Vous pouvez acheter les accessoires qui ne sont pas disponibles avec le four auprès de notre Service Après-vente.

** Changez les niveaux à mi-cuisson. *** Tournez les aliments à mi-cuisson. Catégorie d'eÿ cacité énergétique (selon la norme CEI 60350-1) : reportez-vous au tableau correspondant pour e˙ ectuer le test.

FONCTIONS ACCESSOIRES

Convection naturelle

Plaque de cuisson ou moule à gâteau sur la grille métallique

Lèchefrite / plaque de cuisson ou plat de cuisson sur la grille métallique

Lèchefrite / Plaque de cuisson

CHALEUR Chaleur tournante

Lèchefrite contenant

NETTOYAGE ET ENTRETIEN Assurez-vous que le four ait refroidi avant tout entretien ou nettoyage.

N'utilisez pas de nettoyeur à vapeur.

N’utilisez pas de laine d’acier, de tampons à récurer abrasifs, ou des détergents abrasifs ou corrosifs, ils pourraient endommager les surfaces de l’appareil.

SURFACES EXTÉRIEURES

Nettoyez les surfaces à l'aide d'un chiffon en microfibre humide.

Si elles sont très sales, ajoutez quelques gouttes de détergent à pH neutre. Essuyez avec un chiffon sec. N'utilisez pas de détergents corrosifs ou abrasifs. Si l'un de ces produits entre en contact avec des surfaces de l'appareil, nettoyez immédiatement à l'aide d'un chiffon en microfibre humide.

SURFACES INTÉRIEURES

Utilisez des gants de protection.

L’appareil doit être débranché de l’alimentation principale avant d’effectuer des travaux d’entretien.

Nettoyez le verre dans la porte avec un détergent liquide approprié.

La porte du four peut être enlevée pour faciliter le nettoyage.

ACCESSOIRES Faire tremper les accessoires dans de l'eau contenant un détergent à vaisselle après les avoir utilisés ; utilisez des gants de cuisine s'ils sont encore chauds. Utilisez une brosse à vaisselle ou une éponge pour enlever les résidus d'aliments.

Après chaque utilisation, laissez le four refroidir et ensuite nettoyez-le, de préférence lorsqu'il est encore tiède, pour enlever les dépôts ou taches laissés par les résidus de nourriture. Pour essuyer la condensation qui s'est formée à la suite de la cuisson d'aliments à haute teneur en eau, laissez le four refroidir complètement, et essuyez-le ensuite avec un linge ou une éponge.

NETTOYAGE DU REVÊTEMENT CATALYTIQUE ˜SUR CERTAINS MODÈLES UNIQUEMENT°

Ce four est équipé d'un revêtement catalytique qui facilite le nettoyage du compartiment de cuisson grâce à son enduit auto-nettoyant qui est hautement poreux et capable d'absorber la graisse et la saleté. Ces panneaux sont ajustés sur les supports de grille : Lorsque vous replacez et réinstallez les supports de grille, assurez-vous que les crochets du haut sont insérés dans les trous correspondants sur les panneaux.

Pour profiter au maximum des propriétés autonettoyantes des panneaux catalytiques, nous vous conseillons de chauffer le four à 200 °C pour environ une heure en utilisant la fonction « Convection forcée

». Le four doit être vide durant cette opération. Laissez ensuite le four refroidir avant d'enlever les résidus d'aliments qui restent avec une éponge non abrasive. Veuillez noter : Les produits de nettoyage corrosifs ou abrasifs, les brosses dures, les tampons à récurer, ou les aérosols pour four pourraient endommager la surface catalytique et lui faire perdre ses propriétés auto-nettoyantes. Veuillez contacter notre Service Après-vente si vous avez besoin de panneaux de remplacement.

FR ENLEVER ET RÉINSTALLER LA PORTE

1. Pour enlever la porte, ouvrez-la complètement et abaissez les loquets jusqu'à qu'ils soient déverrouillés. a

3. Réinstallez la porte en la plaçant devant le four pour aligner les crochets des charnières avec leurs appuis et attacher la partie supérieure sur son appui.

4. Abaissez la porte pour ensuite l'ouvrir complètement. Abaissez les loquets dans leur position originale : Assurez-vous de les abaisser complètement. a

2. Fermez le plus possible la porte. Maintenez fermement la porte avec les deux mains - ne la tenez pas par la poignée. Enlevez simplement la porte en continuant à la fermer tout en la tirant vers le haut jusqu'à ce qu'elle soit dégagée de ses appuis. Placez la porte de côté, l'appuyant sur une surface souple. ~15°

Appliquez une légère pression pour vous assurer que les loquets sont bien placés.

5. Essayez de fermer la porte et assurez-vous qu'elle est alignée avec le panneau de commande. Sinon, répétez les étapes précédentes : La porte pourrait s'endommager si elle ne fonctionne pas correctement.

REMPLACEMENT DE L'AMPOULE

1. Débranchez le four. 2. Dévissez le couvercle de l'ampoule, remplacez l'ampoule, et revissez le couvercle. 3. Rebranchez le four à l'alimentation électrique.

Veuillez noter : Utilisez uniquement des ampoules à halogène de 20-40 W/230 ~ type V G9, T300°C. L’ampoule utilisée dans l’appareil est spécialement conçue pour les appareils

électroménagers et ne convient pas pour l’éclairage d'une pièce de la maison (Règlement CE 244/2009). Ces ampoules sont disponibles auprès de notre Service Après-vente. Ne manipulez pas les ampoules à mains nues, les traces laissées par vos empreintes pourraient les endommager. Avant d'utiliser le four, assurez-vous que le couvercle de l'ampoule a bien été remis en place.

GUIDE DE DÉPANNAGE Problème

Le four ne fonctionne pas.

Débranchez de l'alimentation principale.

Assurez-vous qu'il n'y a pas de panne de courant et que le four est bien branché.

Éteignez puis rallumez le four pour voir si le problème persiste.

L’écran affiche la lettre « F » suivi d’un numéro ou d'une lettre.

Défaillance du four.

Prenez en note le numéro qui suit la lettre « F » et contactez le Service Après-vente le plus près.

FICHE TECHNIQUE La fiche technique, incluant les taux d’efficacité

énergétique du four, peut être téléchargée sur notre site Web docs.whirlpool.eu

Vous pouvez trouver les informations pour nous contacter dans le livret de garantie. Lorsque vous contactez notre Service

Après-vente, veuillez indiquer les codes disponibles sur la plaque signalétique de l'appareil.

WWW COMMENT OBTENIR LE GUIDE D'UTILISATION ET ENTRETIEN

> WWW Téléchargez le Guide d'utilisation et d'entretien sur notre site Web docs.whirlpool. eu (vous pouvez utiliser ce code QR), en précisant le code commercial du produit.
