FH 103 P IX HA S - Forno embutido HOTPOINT - Manual de utilização gratuito

MANUAL DE UTILIZADOR FH 103 P IX HA S HOTPOINT

Instruções para a utilização FORNO Índice

Français, 27 Instalação, 54-55 Posicionamento Ligação eléctrica Placa de identificação Descrição do aparelho, 56 Vista de conjunto Painel de comandos Início e utilização, 57 Bloqueio de comandos Modo DEMO Acertar o relógio e o contador de minutos Início do forno Programas, 58-61 FQ 103 GP.1 F /HA FZ 103 GP.1 F /HA FZ 103 GP.1 IX F /HA FQ 103 GP.1 /HA FZ 103 GP.1 IX /HA FZ 1032 GP.1 IX F /HA F 1039 GP.1 IX F /HA F 1039 GP.1 F /HA F 103 GP.1 IX F /HA F 103 GP.1 F /HA FH 1039P /HA FH 1039P IX /HA FH 103 P /HA FH 103 P IX/HA Programas de cozedura manuais Programas de cozedura automáticos Programação da cozedura Conselhos práticos para a cozedura Tabela de cozedura Precauções e conselhos, 62 Segurança geral Eliminação Economia e respeito do meio ambiente Manutenção e cuidados, 63-64 Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada Montagem do Kit Guias Corrediças Limpeza automática FAST CLEAN Assistência técnica, 65

Instalação É importante guardar este folheto para poder consultálo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Posicionamento Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas. Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm de espessura: retire a parte móvel do calço (veja a figura); • os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

16 mm de espessura: utilize a segunda cavidade (veja a figura). 5 mm.

18 mm de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

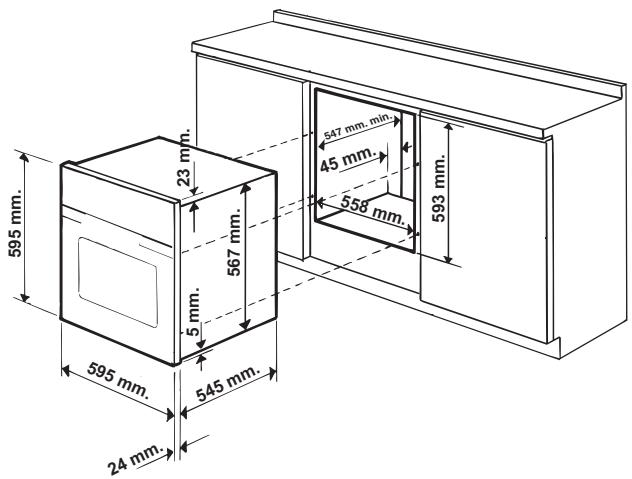

593 mm. 23 mm. • para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas: 595 mm.

Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta. Ligação eléctrica Os fornos equipados com cabo de fornecimento com três pólos, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação situada no aparelho (veja a seguir). Montagem do cabo de fornecimento

1. Para abrir a caixa de

terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura).

parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura).

3. Tire os parafusos

dos contactos L-Ne, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde ( ). Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); • a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir); • a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. O cabo não deve ser dobrado nem comprimido. O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. P L A C A D A S C A R A C T E R ÍS T IC A S larg u ra cm . 43,5 M e d id a s altura c m . 32 p rofu nd id ad e cm . 40 V o lu m e Litros 5 6 larg u ra cm . 43,5 M e d id a s * altura c m . 32 p rofu nd id ad e cm . 41,5 V o lu m e * Litros 5 8 te nsão d e 22 0-24 0V ~ L ig a ç õ e s 50 H z p o tê n c ia m áx im a e lé c tric a s ab so rv id a 2 80 0W D ire ctiva 20 02/40 /C E ac erca d o s forno s elé ctric os . E T IQ U E T A D E E N E R G IA ** N orm a E N 5 03 04 C on sum o d e e ne rg ia d ecla ra ção C lasse co nvec çã o Fo rça d a – fu nção d e aq ue cim ento : G ratin E ste ap arelh o é e m c o n fo rm id a d e co m as se g uintes D ire ctivas d a C om u n id a d e E urop eia: 2 0 0 6 /9 5/C E E d e 12 /12/0 6 (B aix a Tensão ) e p oste riores m o d ific a ç õ e s – 20 04/1 08/C E E d e 1 5/12/04 (C om p atib ilid ad e E lectro m ag nética ) e p oste riores m o d ific a ç õ e s 93 /68 /C E E d e 22 /07/93 e p oste riores m o d ific a ç õ e s . 20 02/9 6/C E e p osteriores m od ific aç ões.

Descrição do aparelho

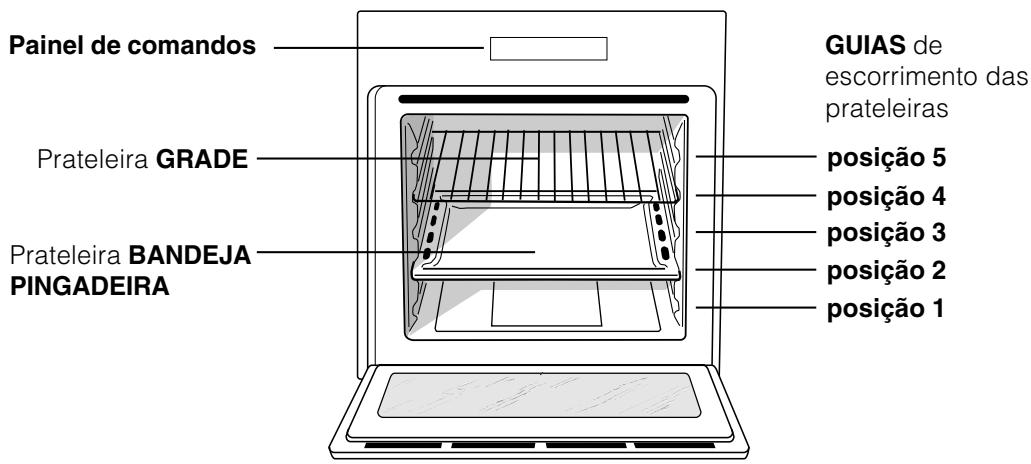

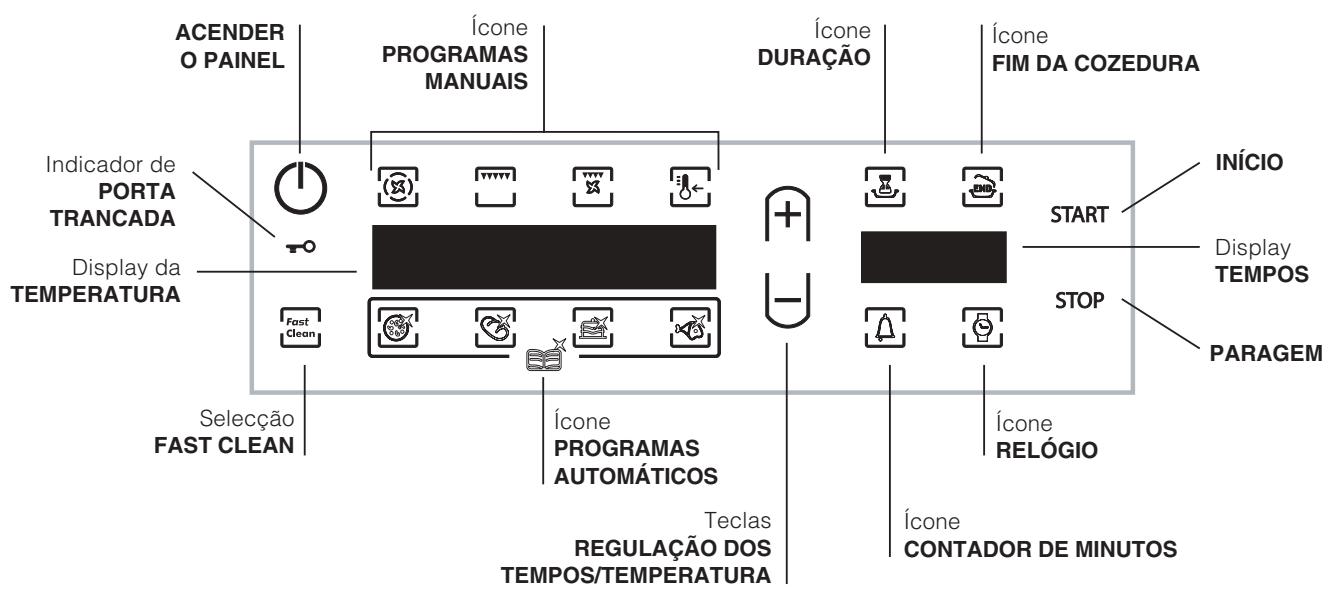

Vista de conjunto GUIAS de escorrimento das prateleiras Painel de comandos posição 5 posição 4 posição 3 posição 2 posição 1 Prateleira GRADE Prateleira BANDEJA PINGADEIRA Painel de comandos ACENDER O PAINEL Ícone PROGRAMAS MANUAIS Ícone DURAÇÃO Ícone

INÍCIO Indicador de PORTA TRANCADA Display TEMPOS Display da TEMPERATURA PARAGEM Selecção FAST CLEAN

Início e utilização Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno. O “Bloqueio de comandos” e o “Modo de DEMO” podem ser activados/desactivados mesmo se o painel de comandos estiver desligado. Bloqueio de comandos Para bloquear os comandos que regulam o forno, prima contemporaneamente as teclas

Tocará um sinal acústico e no display da TEMPERATURA será visualizado "Loc". Prima novamente para desbloquear os comandos. A tecla "STOP" permanece sempre activa. Modo de Demo Este forno pode funcionar no modo de DEMO: desactivam-se todos os elementos aquecedores, mas os comandos permanecem operativos. Para activar o modo de DEMO, carregue contemporaneamente nas teclas "+", , e "START". Tocará um sinal acústico e no display dos TEMPOS é visualizado "DEMO". Para desactivar o modo de DEMO, carregue contemporaneamente nas teclas "+" e "START". Tocará um sinal acústico e a escrita "DEMO" desaparecerá. Acertar o relógio e o contador de minutos Após a ligação à rede eléctrica ou após um black-out, e os valores no display dos TEMPOS irão a tecla piscar. Para acertar a hora:

1. Carregue nas teclas "+" e "-" ; mantendo-as

pressionadas, os números passarão mais rapidamente para facilitar a configuração.

2. Quando tiver configurado a hora exacta, aguarde 10

segundos para memorizar a selecção ou carregue para fixar a programação. novamente na tecla Para eventuais actualizações, desligue o painel de ; carregue na tecla comandos carregando na tecla e siga o procedimento indicado. Quando terminar o prazo, o contador de minutos tocará um sinal acústico, que pára depois de 6 segundos ou se carregar em qualquer ícone activo. Para configurar o contador de minutos, carregue na tecla e obedeça o processo indicado para acertar o acesa sinaliza que o contador de relógio. A tecla minutos está activo. O contador de minutos não comanda o forno para acender-se ou apagar-se. Início do forno

4. O forno entra na fase de pré-aquecimento, os

indicadores de temperatura instantânea acendem-se à medida em que a temperatura sobe. É possível mudar a temperatura carregando nas teclas "+" e "-".

5. Toca um sinal e acendem-se todos os indicadores

da temperatura instantânea indicam que o préaquecimento terminou: coloque dentro os alimentos a serem cozidos.

6. Durante a cozedura é sempre possível:

- mudar a temperatura carregando nas teclas "+" e "-"; - planear a duração de uma cozedura (veja Programas); - interromper a cozedura carregando na tecla "STOP".

7. No caso de uma interrupção do fornecimento

eléctrico, se a temperatura do forno não baixar demais, o aparelho é equipado com um sistema que reactiva o programa desde o ponto em que tiver sido interrompido. Por outro lado, as programações para início posterior não serão reiniciadas quando a alimentação eléctrica for restabelecida, mas deverão ser programadas novamente. No programa BARBECUE não há pré-aquecimento. Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. Coloque sempre os recipientes de cozedura sobre a grade fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No início do programa FAST CLEAN a ventoinha funciona com velocidade baixa. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno Quando o forno estiver desligado, a lâmpada pode ser acesa a qualquer momento se abrir a porta do forno.

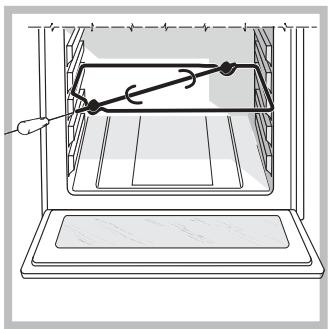

Programas de cozedura manuais Espeto rotativo * Para accionar o espeto rotativo (veja a figura) realize as seguintes operações: Todos os programas têm uma temperatura de cozedura predefinida. Esta temperatura poderá ser regulada manualmente, defina como desejar entre 40°C e 250°C. No programa de BARBECUE o valor pré-configurado é um nível de potência expresso em %. Também pode ser regulado manualmente. ProgramaMULTINÍVEL Ligam-se todos os elementos aquecedores e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até dois tabuleiros no máximo contemporaneamente. Programa BARBECUE Activa-se o elemento aquecedor superior e o espeto rotativo (se houver). Carregando nas teclas “+” e “-” situadas à esquerda, o display da TEMPERATURA indicará os níveis de potência que podem ser configurados, que vão desde 5% até 100%. Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada. Programa GRATIN Activa-se o elemento aquecedor superior e durante uma parte do ciclo também o elemento aquecedor circular, começam a funcionar a ventoinha e o espeto rotativo (se houver). Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada. Programas BAIXA TEMPERATURA Este tipo de cozedura consente levedar, descongelar, preparar iogurte, aquecer mais ou menos rapidamente, cozer lentamente com baixa temperatura. As temperaturas seleccionáveis são: 40, 65, 90 °C.

• Há somente em alguns modelos.

1. coloque a bandeja pingadeira na posição 1;

2. coloque o suporte do espeto rotativo na posição 3

e enfie o espeto no respectivo furo, situado na parede traseira do forno;

X iniciado, abrindo-se a porta Com o programa o espeto rotativo pára. Programas de cozedura automáticos A temperatura e a duração de cozedura são predefinidas e não podem ser modificadas através do sistema C.O.P.® (Cozedura Optimal Programada) que garante automaticamente um resultado perfeito. A cozedura interrompe-se automaticamente e o forno avisa quanto o alimento está cozido. A cozedura pode ser efectuada colocando o alimento no forno frio ou quente. Quando alcançar a fase de cozedura, o forno emitirá um sinal acústico. Não abra a porta do forno para evitar de alterar os tempos e as temperaturas de execução das cozeduras. Programa CARNE Utilizar esta função para assar carne de vitela, porco, borrego. Enfornar a frio. É também possível colocar os pratos no forno já quente. Programa BOLOS Esta função é ideal para a cozedura de doces à base de lêvedo natural, químico e sem lêvedo. Enfornar a frio. É também possível colocar os pratos no forno já quente. Programa PIZZA Utilizar esta função para preparar pizzas. Para as receitas e os detalhes, consulte o capítulo seguinte. Programa PÃO Utilizar esta função para preparar o pão. Para as receitas e os detalhes, consulte o capítulo seguinte. Programa PIZZA Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo: • respeitar a receita; • o peso da massa deve ser entre 500 g e 700 g. • passar um pouco de manteiga na bandeja pingadeira. Receita para a PIZZA: 1 Bandeja pingadeira, prateleira baixa, forno frio ou quente Receita para 3 pizzas de aproximadamente 550g: 1000g Farinha, 500g Água, 20g Sal, 20g Açúcar, 10cl Azeite de Oliva, 20g lêvedo fresco (ou 2 envelopes em pó) • Levedação no ambiente: 1 hora. • Enfornar a frio ou a quente. • Iniciar a cozedura PIZZA Programa PÃO Para obter os melhores resultados, aconselhamos seguir atentamente as indicações abaixo: • respeitar a receita; • o peso máximo por bandeja pingadeira; • não esqueça de colocar 1 dl de água fria na bandeja pingadeira na posição 5; • a levedação da massa deve ser feira com a temperatura ambiente por 1 hora ou 1 hora e meia, em função da temperatura da cozinha, e em prática, até a massa dobrar o seu volume. Receita para o PÃO: 1 Bandeja pingadeira de 1000g Máx, prateleira baixa 2 Bandejas pingadeiras de 1000g Máx, prateleiras baixa e média Receita para 1000 g de massa: 600g Farinha, 360g Água, 11g Sal, 25g lêvedo fresco (ou 2 envelopes em pó) Procedimento: • Misturar a farinha e o sal em um grande recipiente. • Diluir o lêvedo na água levemente morna (aproximadamente 35 graus). • Abra a farinha. • Deite a mistura de água e lêvedo. • Amasse até obter uma massa homogénea e pouco pegajosa, alisando-a com a palma da mão e dobrando-a sobre si mesma por 10 minutos. • Forme uma bola, coloque a massa numa tigela e cubra-a com uma película transparente para evitar que a superfície da massa se seque. Coloque a tigela no forno na função manual BAIXA TEMPERATURA a 40ºC e deixe fermentar por aproximadamente uma hora (o volume da massa deve dobrar). • Divida a bola para obter vários pães. • Coloque-os na bandeja pingadeira sobre um papel de forno. • Deite farinha sobre os pães. • Faça alguns cortes nos pães. • não esqueça de colocar 1 dl de água fria na bandeja pingadeira na posição 5; Para a limpeza, aconselha-se o uso de água e vinagre. • Enfornar a frio. • Iniciar a cozedura PÃO • No fim da cozedura, deixe repousar os pães sobre uma grelha até que esfriem completamente.

Programação da cozedura É possível programar somente depois de ter seleccionado um programa de cozedura. Se seleccionar uma cozedura estará activa a tecla , mas não a tecla . Se configurar a duração, activa-se e será possível planear uma a tecla cozedura posterior. Programação da duração Conselhos práticos para a cozedura

; a tecla e os algarismos do display dos TEMPOS piscam.

2. Para configurar a duração, carregue nas teclas "+"

e "-" ; mantendo-as pressionadas, os números passarão mais rapidamente para facilitar a configuração.

3. Quando tiver alcançado a duração desejada,

aguarde 10 segundos para memorizar a selecção ou para fixar a carregue novamente na tecla programação.

4. Depois que terminar o prazo, no display da

TEMPERATURA aparecerá escrito END e tocará um sinal. • Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa pára automaticamente às 10:15. Nas cozeduras de BARBECUE e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura). Programar uma cozedura posterior • Coloque a bandeja pingadeira embaixo e a grade em cima.

1. Carregue na tecla

e siga o procedimento de 1 a 3 descrito para a duração.

2. Em seguida, carregue na tecla

e regule a hora do fim da cozedura com as teclas "+" e "-" ; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Quando tiver alcançado a hora de fim da

cozedura desejada, aguarde 10 segundos para memorizar a selecção ou carregue novamente na tecla para fixar a programação.

4. Carregue na tecla “START” para activar a programação.

5. Depois que terminar o prazo, no display da

TEMPERATURA aparecerá escrito END e tocará um sinal. • Exemplo: São 9:00 horas e é programada uma duração de 1 hora e 15 minutos e as 12:30 como hora do final. O programa iniciará automaticamente às 11:15:00. As teclas piscam para avisar que foi efectuada uma programação. Após a programação, no período de espera do início da cozedura, o display dos TEMPOS visualiza alternadamente a duração e a hora do fim da cozedura. Para anular uma programação, carregue na tecla "STOP".

Nas cozeduras ventiladas não utilize as posições 1 e 5: recebem directamente ar quente que poderia provocar queimaduras em alimentos delicados. Multinível • Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor. BARBECUE • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; PIZZA • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura. Tabela de cozedura Programas Multinível Barbecue* Gratin* Temperatura baixa

Alimentos Pizza em 2 prateleiras Tortas doces em duas prateleiras/bolos em duas prateleiras Pão-de-ló em 2 prateleiras (na bandeja pingadeira) Frango assado com batatas Cordeiro Cavala Lasanha Bignés em 2 prateleiras Biscoitos em 2 prateleiras Salgadinhos folhados com queijo em 2 prateleiras Tortas salgadas Cavala Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Chouriças Hambúrgueres Tostas (ou pão torrado) Frango no espeto giratório (se houver) Cordeiro no espeto giratório (se houver) Frango na grelha Chocas Frango no espeto giratório (se houver) Pato no espeto giratório (se houver) Carne de vitela ou vaca assada Carne de porco assada Cordeiro Descongelação Levitação Aquecimento de alimentos Pasteurização Pizza (vide a receita) Focaccia (massa de pão) Pão (vide a receita) Peso (Kg) 1+1

Posição das prateleiras Guias padrão 2e4 2e4 2e4 1 e 2/3 1o2 2e4 2e4 2e4 1e3

Pré-aquecimento Temperatura aconselhada (c°) Duração cozedura (minutos) Sim Sim Sim Sim Sim Sim Sim Sim Sim Sim Sim Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não Não 220-230

Pizza automática Pão automático Sobremesas Bolos de massa levedada 2 ou 3 Não automático Carne Assados 2 ou 3 Não automático Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais. Os tempos de pré-aquecimento do forno são préconfigurados e não podem ser modificados manualmente. 35-55 60-80

Precauções e conselhos

Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção. Segurança geral • Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno. • Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. • Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. • Utilize luvas de forno para colocar e tirar recipientes; • Não forre o fundo do forno com folhas de alumínio. • Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderia incendiar-se. • Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica. • Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica). • Não coloque objectos pesados sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho. • Não permita que as crianças brinquem com o aparelho. Eliminação • Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. • A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores. Economia e respeito do meio ambiente • Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. As opções de definição dos programas, especialmente a “cozedura posterior” (veja os Programas) e a “limpeza automática posterior” (veja a Manutenção e cuidados), possibilitam organizar-se para isto. • É recomendável realizar as cozeduras de BARBECUE e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%). • Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor. Manutenção e cuidados Desligar a corrente eléctrica Verificação das guarnições Limpeza do aparelho Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado. Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça, excepto as guias corrediças. • Aconselha-se não vaporizar detergentes directamente na zona dos comandos, mas utilizar uma esponja. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. Substituição da lâmpada Compartimento do forno

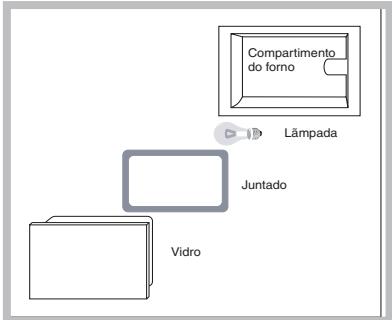

Para substituir a lâmpada de iluminação do forno: Lãmpada Juntado Vidro

1. Retire a tampa de vidro, utilize uma chave de parafuso.

2. Desenrosque a lâmpada e troque-a por outra análoga:

potência 15 W, engate E 14. Monte novamente a tampa, preste atenção para colocar correctamente a guarnição (veja a figura). Montagem do Kit Guias Corrediças Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);

2. levante e rode as alavancas situadas nas duas

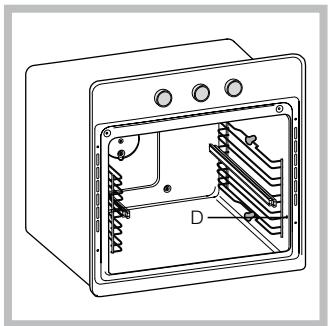

dobradiças; Para montar as guias corrediças:

caixilhos tirando-os dos espaçadores A (veja a figura).

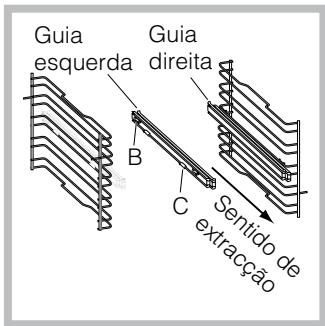

Guia Guia esquerda direita

3. segure a porta dos dois lados

exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

2. Escolher a prateleira na

qual inserir a guia. Prestando atenção ao sentido de extracção da guia, posicione no caixilho antes o encaixe B e depois o encaixe C.

3. Fixar os dois caixilhos

com as guia montadas nos específicos furos situados nas paredes do forno (veja a figura). Os furos para caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.

4. Finalmente, encaixe os caixilhos nos espaçadores A.

Dispositivos de segurança • a porta tranca-se assim que a temperatura chegar a valores altos; • em caso de um evento anómalo, a alimentação dos elementos aquecedores será interrompida; • depois da porta estar trancada, não será mais possível modificar as programações de duração e final. Não inserir as guias corrediças na posição 5. É possível programar somente depois de ter seleccionado o programa FAST CLEAN. Limpeza automática FAST CLEAN Programação de uma limpeza automática posterior Com o programa FAST CLEAN a temperatura interna do forno chega a 500°C e activa-se o processo de pirólise, ou seja, a carbonização dos resíduos. A sujidade é literalmente incinerada. Durante a limpeza automática, as superfícies podem ficar muito quentes: mantenha as crianças afastadas. Pelo vidro da porta forno é possível observar algumas partículas que se iluminam: trata-se de uma combustão instantânea, um fenómeno absolutamente normal, que não implica perigo algum.

2. Para configurar o tempo, carregue nas teclas "+"

e "-" ; mantendo-as pressionadas, os números passarão mais rapidamente para facilitar a configuração.

3. Quando tiver alcançado a hora de fim da

cozedura desejada, aguarde 10 segundos para memorizar a selecção ou carregue novamente na Antes de activar FAST CLEAN: • com uma esponja húmida retire do interior do forno os resíduos maiores. Não utilize detergentes; • retire todos os acessórios; • não deixe panos de prato nem pegas de tecido na maçaneta. Se o forno estiver excessivamente quente, a pirólise poderia não se pôr em funcionamento. Aguarde arrefecer. Será possível activar este programa somente depois de ter fechado a porta do forno. Para activar o programa Fast Clean, carregue na tecla ; o display dos TEMPOS visualiza a duração programada de fábrica de 1:30h (ciclo normal) enquanto que o display da TEMPERATURA visualiza a escrita "nor"; ao carregar na tecla "+" passa-se ao ciclo intensivo "int." cuja duração é de 2 horas; ao carregar na tecla "-" passa-se ao ciclo económico "eco" cuja duração é de 1 hora.

para fixar a programação. tecla

4. Depois que terminar o prazo, no display da

TEMPERATURA aparecerá escrito END e tocará um sinal. • Exemplo: são 9:00 horas, é escolhida uma FAST CLEAN com nível Económico e, em seguida, uma duração predefinida de 1 hora. Planeia-se as 12:30 como hora de final O programa iniciará automaticamente às 11:30. Os ícones piscam para avisar que foi realizada uma programação. Após a programação, no período de espera do início do Fast Clean, o display dos TEMPOS visualiza alternadamente a duração e a hora do fim do FAST CLEAN. Para anular uma programação, carregue na tecla “STOP”. No final da limpeza automática Para poder abrir a porta do forno, será necessário aguardar a temperatura do forno abaixar até um nível aceitável. Neste ponto será possível constatar a presença de alguns depósitos de poeira branca no fundo e nas paredes do forno: retire-a com uma esponja húmida, com o forno frio. Por outro lado, se desejar aproveitar o calor obtido para iniciar uma cozedura, a poeira também pode ser deixada: não implica qualquer perigo para os alimentos a serem cozidos. Assistência técnica Atenção: Este aparelho é equipado com um sistema de diagnóstico que possibilita detectar eventuais maus funcionamentos. Estes são comunicados no display mediante mensagens do seguinte tipo: “ER” seguido por números. Nestes casos será necessária uma intervenção da assistência técnica.

Antes de contactar a Assistência: • Verifique se a anomalia pode ser resolvida autonomamente; • Reiniciar o programa para controlar se o inconveniente foi resolvido; • Em caso negativo, contacte o Serviço de Assistência Técnica Autorizado. Nunca recorra a técnicos não autorizados. Comunique: • a mensagem visível no display da TEMPERATURA • o modelo da máquina (Mod.); • o número de série (S/N); Estas últimas informações encontram-se na placa de identificação situada no aparelho.
