Tipo de producto	Horno empotrable
Marca	Hotpoint
Modelo	FH 103 P IX HA S
Dimensiones (An x Al x Pr)	43,5 cm x 32 cm x 40 cm
Volumen útil	56 litros
Alimentación eléctrica	220-240 V ~ 50 Hz, 2800 W
Programas de cocción manuales	Multiniveles, Barbacoa, Gratinado, Baja temperatura (40/65/90 °C)
Programas automáticos	Carne, Pasteles, Pizza, Pan
Rango de temperatura	40 °C a 250 °C (Barbacoa: 5 a 100% de potencia)
Limpieza automática	FAST CLEAN por pirólisis (ciclos Normal 1h30, Intensivo 2h, Eco 1h)
Iluminación interior	Bombilla 15 W, casquillo E14
Seguridad	Bloqueo de mandos, puerta bloqueable en pirólisis
Accesorios incluidos	Rejilla de cocción, bandeja asadora, asador giratorio (según modelo)
Tipo de instalación	Empotrable
Cable de alimentación	Tripolar (Azul N, Marrón L, Amarillo-Verde Tierra)
Sistema de refrigeración	Ventilador de refrigeración
Peso	Aproximadamente 30 kg

Preguntas frecuentes - FH 103 P IX HA S HOTPOINT

¿Cómo ajustar el reloj y el temporizador?

Después de la conexión o de un corte de corriente, la tecla reloj parpadea. Pulse + y - para ajustar la hora. Para el temporizador, pulse la tecla temporizador y ajuste la duración. El temporizador emite un pitido al final.

¿Cómo bloquear los mandos?

Pulse simultáneamente las teclas + y - (o según el modelo) hasta oír un pitido y ver Loc. en la pantalla. Pulse de nuevo para desbloquear.

¿Qué hacer si aparece un código de error 'ER'?

La autoprueba detecta una anomalía. Anote el código (ej: ER + números), reinicie el programa. Si el problema persiste, contacte al servicio de asistencia técnica autorizado proporcionando el código y la información de la placa de características.

¿Cómo usar la limpieza automática FAST CLEAN?

Saque todos los accesorios, limpie las suciedades excesivas con una esponja húmeda. Pulse la tecla FAST CLEAN. Elija el ciclo: nor (1h30), int (2h) o eco (1h). La puerta se bloquea automáticamente. Una vez terminado, espere a que se enfríe antes de abrir.

¿Cómo reemplazar la bombilla de iluminación?

Desconecte la alimentación. Retire la cubierta de vidrio con un destornillador. Desenrosque la bombilla (15 W, casquillo E14) y reemplácela. Vuelva a colocar la cubierta y la junta correctamente.

¿Cómo desmontar la puerta para limpiar?

Abra completamente la puerta, levante las palancas en las bisagras. Cierre parcialmente, luego tire de la puerta hacia usted. Para volver a montar, realice las operaciones en sentido inverso.

¿Cuáles son los programas de cocción automáticos?

Los programas automáticos son: Carne, Pasteles, Pizza y Pan. La temperatura y la duración están preseleccionadas para un resultado óptimo.

¿Cómo programar una cocción retardada?

Seleccione un programa manual, pulse la tecla duración para ajustar el tiempo, luego pulse END para ajustar la hora de finalización. Pulse START para activar. El horno arranca automáticamente.

El horno no calienta, ¿qué hacer?

Verifique la alimentación eléctrica (toma, fusible). Si el modo DEMO está activado, desactívelo pulsando + y START. Si el problema persiste, contacte al servicio posventa.

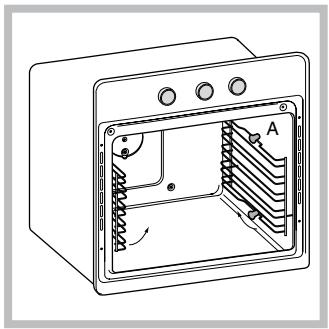

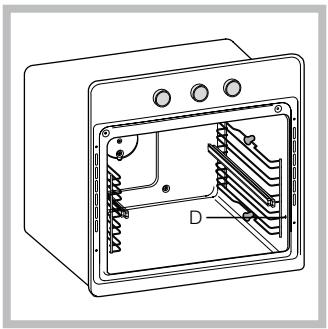

¿Cómo instalar las guías deslizantes?

Retire los marcos escalonados. Fije las guías en el marco respetando la dirección de extracción, luego vuelva a montar los marcos en los orificios previstos. No monte las guías en el nivel 5.

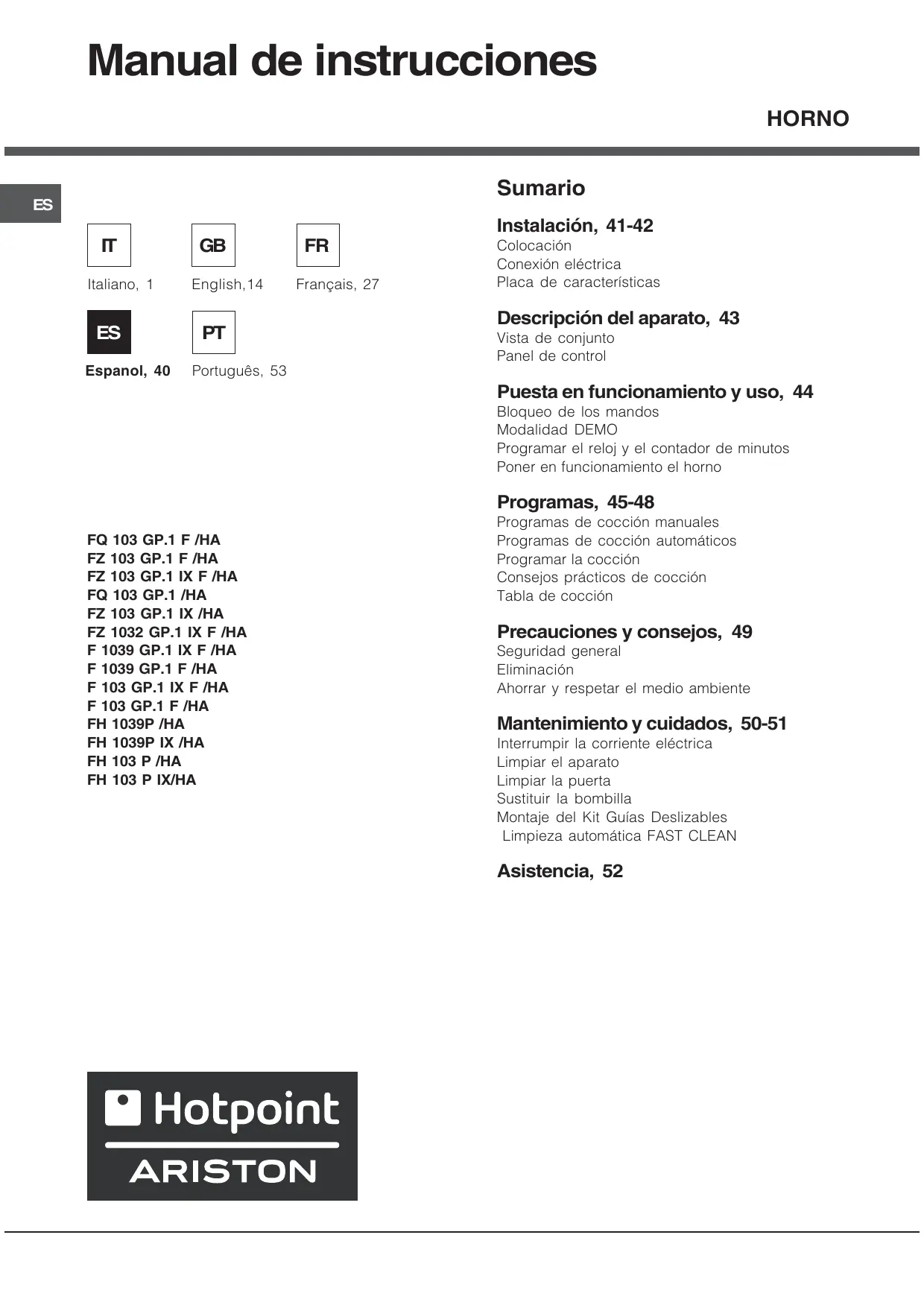

MANUAL DE USUARIO FH 103 P IX HA S HOTPOINT

Descripción del aparato, 43

Vista de conjunto

Panel de control

Puesta en funcionamiento y uso, 44

Bloqueo de los mandos

Modalidad DEMO

Programar el reloj y el contador de horas

Poner en funcionamiento la hora

Programas, 45-48

Programas de cocción manuales

Programas de cocción automáticos

Programar la cocción

Consejos prácticos de cocción

Tabla de cocción

Precauciones y consejos, 49

Seguridad general

Eliminación

Ahorrar y respetar el medio ambiente

Mantenimiento y cuidados, 50-51

Interrumpir la corriente eléctrica

Limpiar el aparato

Limpiar la puerta

Sustituir la bombilla

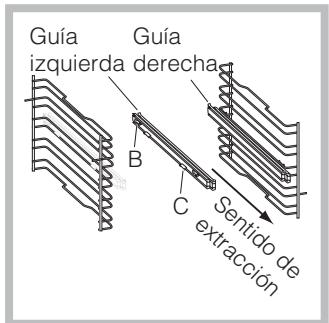

Montaje del Kit Guías Deslizables

Limpieza automática FAST CLEAN

Asistencia, 52

Hotpoint

ARISTON

¡Es importante conservar este manual para poder consultarlo en todo momento. En el caso de venta, cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes. ¡Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

¡Los embalajes no son juguetes para niños y se deben eliminar según las normas para la recolección diferenciada de desechos (ver Precauciones y consejos). ¡La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

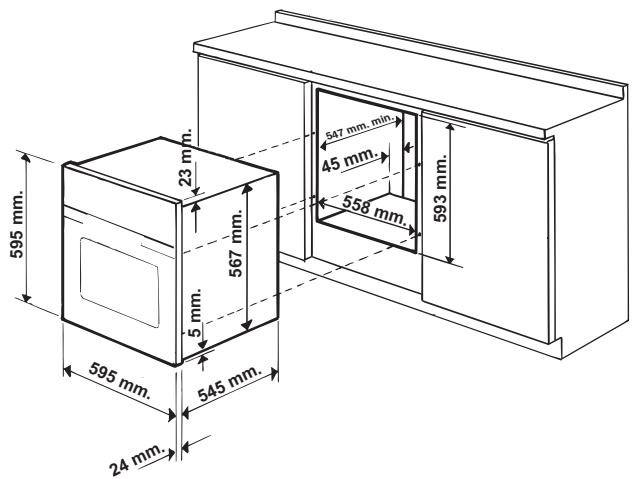

Empotramiento

Para garantizar un buen funcionamiento del aparato es necesario que el mueble tenga las características adecuadas:

• los paneles adyacentes al horno deben ser de materiales resistentes al calor;
• en el caso de muebles de madera chapeada, las colas deben ser resistentes a una temperatura de 100°C.
• para empotrar el horno, ya sea cuando se instala bajo encimera (ver la figura) como en columna, el mueble debe tener las siguientes dimensiones:

¡Una vez empotrado el aparato no se deben permitir contactos con las partes eléctricas. El consumo declarado en la placa de características ha sido medido en una instalación de este tipo.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listones de madera o sobre una superficie continua que tenga una abertura de 45× 560 mm como mínimo (ver las figuras).

Centrado y fijación

Regule los 4 tacos ubicados en la parte lateral del horno en coincidencia con los 4 orificios que se encontrarán en el marco, según el espesor del costado del mueble:

espesor de 20 mm: quite la parte móvil del taco (ver la figura);

espesor de 18 mm: utilice la primera ranura, ya predispuesta por el fabricante (ver la figura);

espesor de 16 mm: utilice la segunda ranura (ver la figura).

Para fijar el aparato al mueble: abra la puerta del horno y enrosque 4 tornillos para madera en los 4 orificios del marco.

Todas las partes que garantizan la protección se deben fijar de modo tal que no puedan ser quitadas sin la ayuda de una herramienta.

Conexión eléctrica

Los hornos dotados de cable de alimentación tripolar están fabricados para funcionar con corriente alterna a la tensión y frecuencia indicadas en la placa de características que se encuentra en el aparato (ver a continuación).

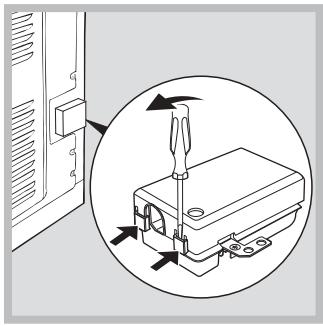

Montaje del cable de alimentación eléctrica

1. Abra el panel de bornes haciendo palanca con un destornillador sobre las lengüetas laterales de la tapa: tire y ábralo (ver la figura).
2. Desenrosque el tornillo de la mordaza de terminal de cable y extráigalo haciendo palanca con un destornillador (ver la figura).
3. Quite los tornillos de los contactos L-N y tierra, y bajo de las cabezas de los tornillos respetando los colores Azul (N), Marrón (L) y Amarillo-Verde (tierra).

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la entrega indicada en la placa de características (ver al costado).

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características (ver más abajo);
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características (ver más abajo);
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. El cable no debe sufrir pliegues ni compresiones. El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia).

La Empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

DATOS TÉCNICOS
Dimensiones	longitud 43,5 cm. altura 32 cm. profundidad 40 cm.
Volumen	litros 56
Dimensiones*	longitud 43,5 cm. altura 32 cm. profundidad 41,5 cm.
Volumen*	litros 58
Conexiones eléctricas	tensión 220-240V ~ 50Hz potencia maxima absorbida 2800W
ENERGY LABEL **	Norma 2002/40/CE en la etiqueta de los hornos eléctricos. Norma EN 50304 Clase Consumo de energia para funciona bajo para convección Forzada - función de calentimiento: Gratin.
CE	Este aparato es conforme con las siguientes Normas Comunitarias: 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones - 2004/108/CEE del 15/12/04 (Compatible Electromagnética) y posteriores modificaciones - 93/68/CEE del 22/07/93 y posteriores modificaciones. 2002/96/CE y posteriores modificaciones.

• Con contrapuerta de vidrio

** Sin guías extraíbles

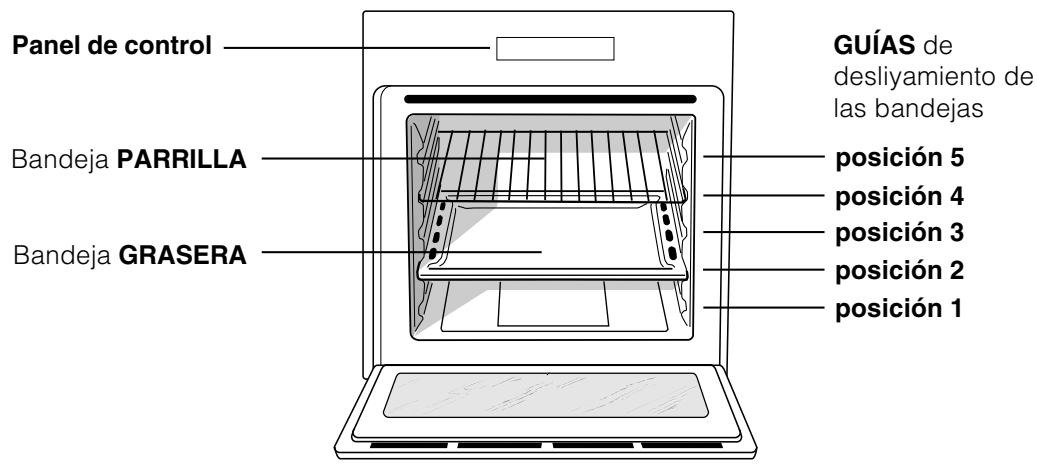

Vista de Conjunto

ES

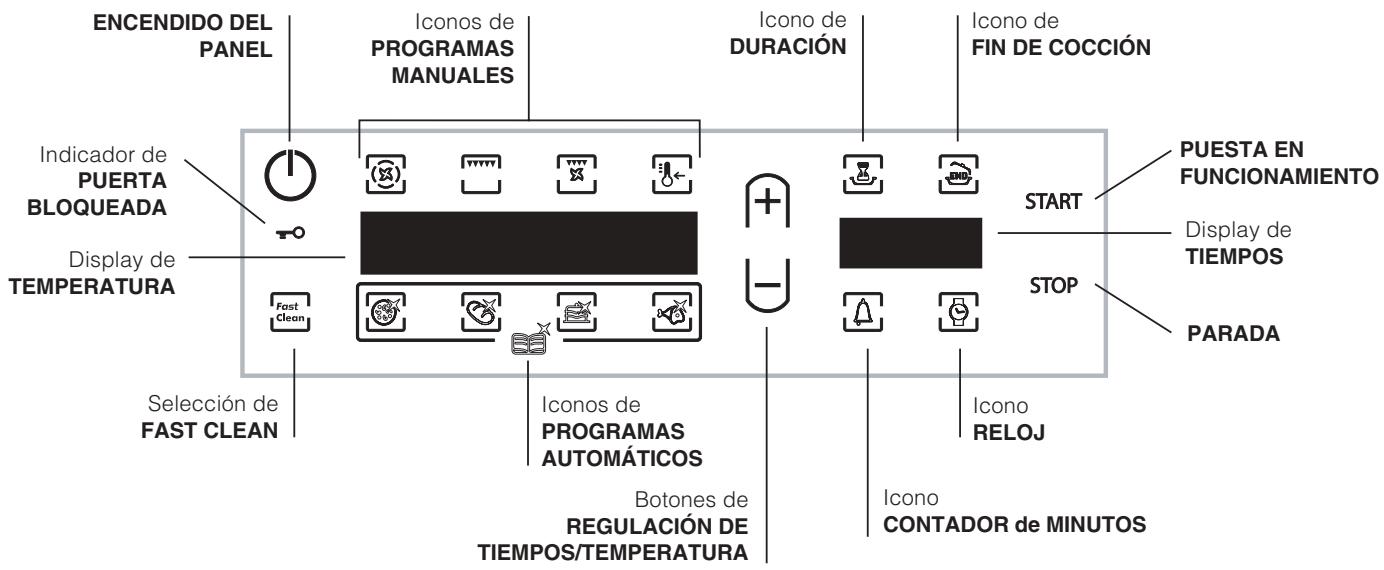

Panel de control

La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente en el que se encuentre. El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno.

El "Bloqueo de los mandos" y la "Modalidad DEMO" se pueden activar/desactivar aún si el panel de control está apagado.

Bloqueo de los mandos

Para bloquear los mandos que regulan el horno,

presionar simultáneamente los botones y. Se emitirá una señal sonora y en el display TEMPERATURA se visualizará "Loc".

Púselos nuevamente para desbloquear los mandos. El botón "STOP" permanece siempre activo.

Modalidad Demo

El horno tiene la posibilidad de funcionar en modalidad DEMO: Se desactivan todos los elementos calentadores pero los mandos permanecen operativos. Para activar la modalidad DEMO, presione simultáneamente los botones "+" y "START". Se emitirá una señal sonora y en el display TIEMPOS se visualizará "dEMO"

Para desactivar la modalidad DEMO, presione simultáneamente los botones "+" y "START". Se emite una señal acústica y la palabra "dEMO" aparece.

Programar el reloj y el contador de horas

de un corte de corriente, el botón y las cifras en el display TIEMPOS.

Para modificar la hora:

1. Presionar los botones "+" y "-"; si se mantienen presionados, los números pasan más rápidamente para poder fijar la hora.
2. Al llegar a la hora exacta, esperar 10 seg para memorizar la selección o bien presionar nuevamente el

botón para fijarla.

Para realizar ajustes, apague el panel de control

pulsando el botón (1); pulse el botón y siga el procedimiento indicado.

Cuando se ha cumplido el tiempo, el contador de horas emite una alerta sonora que se detiene antes de 6 segundos o pulsando cualquier icono activo.

Para programar el contador de horas, pulse el botón

y siga el procedimiento indicado para el reloj. El

botón encendido indica que el contador de horas está activo.

¡El control de horas no controla ni el encendido ni el apagado del horno.

Poner en funcionamiento el horno

1. Encienda el panel de control presionando el botón
2. Presione el botón del programa de cocción deseado. El display TEMPERATURA visualiza la temperatura asociada al programa; el display TIEMPOS visualiza la hora corriente.
3. Presione la tecla "START" para iniciar la cocción.
4. El horno entra en la fase de precalentamiento y los indicadores de temperatura instantánea se iluminarán a medida que la temperatura sube. Es posible modificar la temperatura presionando los botones "+" y "-".
5. Una señal sonora y el encendido de todos los indicadores de temperatura instantánea indicarán que el precalentamiento ha finalizado: Introduzca los alimentos que debe cocinar.
6. Durante la cocción es posible:
7. Modificar la temperatura presionando los botones "+" y "-".
8. Programar la duración de una cocción (ver Programas);
9. Interrumpir la cocción presionando el botón "STOP".
10. El aparato posee un sistema que, en el caso de interrupciones de la corriente eléctrica, si la temperatura del horno no descendió demasiado, reanuda el programa desde el punto en el que fue interrumpido. En cambio, las programaciones que están esperando comenzar, no se restablecen cuando retorna la corriente y deben volver a ser programadas.

¡En el programa BARBACOA no está previsto el precalentamiento! ¡No apoye nunca objetos en el fondo del horno porque se puede dañar el esmalte! ¡Coloque siempre los recipientes de cocción sobre la parrilla suministrada con el aparato.

Ventilación de enfriamiento

Para lograr una disminución de la temperatura externa, un ventilador de enfriamiento genera un chorro de aire que sale entre el panel de control y la puerta del horno. Al comienzo del programa FAST CLEAN el ventilador funciona a baja velocidad.

¡Al final de la cocción, el ventilador permanece en funcionamiento hasta que el horno esté suficientemente frío.

Luz del horno

Con el horno apagado se puede encender la lámpara en cualquier momento abriendo la puerta del horno.

Programas de cocción manuales

Todos los programas de cocción tienen una temperatura de cocción preferida. Dicha temperatura se puede regular manualmente eligiendo un valor entre 40°C y 250°C.

En el programa BARBACOA el valor preferido es un nivel de potencia expresado en %. Dicho valor también puede ser regulado manualmente.

Programa MULTINIVEL

Se activan todos los elementos calentadores y se pone en funcionamiento el ventilador. Debido a que el calor es constante en todo el horno, el aire cocina y tuesta la comida de modo uniforme. Es posible utilizar hasta un máximo de dos niveles simultáneamente.

Programa BARBACOA

Se enciende el elemento calentador superior y el asador automático (cuando existe). Presionando los botones "+" y "-" colocados a la izquierda, el display TEMPERATURA indica los posibles niveles de potencia que van de 5% a 100%. La temperatura elevada y directa del grill es aconsejada para los alimentos que necesitan una temperatura superficial alta. Utilice el horno con la puerta cerrada.

Programa GRATIN

Se enciende el elemento calentador superior y, durante una parte del ciclo, también se ponen en funcionamiento el elemento calentador circular, el ventilador y el asador automático (cuando existe). Une a la irradiación térmica unidireccional, la circulación forzada del aire en el interior del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. Utilice el horno con la puerta cerrada.

Programas BAJA TEMPERATURA

Este tipo de cocción permite leudar, descongelar, preparar yogurt, calentar más o menos rápidamente y cocinar lentamente a baja temperatura. Las temperaturas que se pueden seleccionar son: 40, 65 y 90°C.

• Presente sólo en algunos modelos.

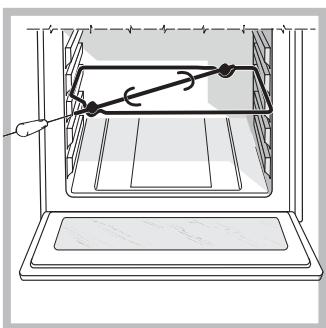

El asador automático *

Para accionar el asador automático (ver la figura) proceda del siguiente modo:

1. Coloque la grasera en la posición 1;
2. Coloque el sostén del asador automático en la posición 3 e introduzca el espetón en el orificio correspondiente, colocado en la pared posterior del horno;
3. Active el asador automático seleccionando los programas o;

Una vez que el programa ha comenzado, si se abre la puerta, el asador automático se detiene.

Programas de cocción automáticos

La temperatura y la duración de la cocción están preestablecidas y no pueden ser modificadas con el sistema C.O.P.® (Cocción Óptima Programada) que garantiza automáticamente un resultado perfecto. La cocción se interrumpe automáticamente y el horno avisa cuando la comida está lista. La cocción se puede realizar enhornando en frío o en caliente. Una vez finalizada la fase de cocción, el horno emite una señal sonora. No abra la puerta del horno para que no se alteren los tiempos y las temperaturas de ejecución de las cocciones.

Programa CARNE

Utilice esta función para cocinar carnes de ternera, cerdo y cordero. Coloque la comida con el horno frío. De todos modos, es posible enhornar con el horno caliente.

Programa TORTAS

Esta función es ideal para cocinar tortas, ya sea las que contienen levadura natural como las que contienen levadura química y también las que no contienen levadura. Enhornar con el horno frío. De todos modos, es posible enhornar con el horno caliente.

Programa PIZZA

Utilice esta función para cocinar la pizza. Consulte el capítulo siguiente para poder ver la receta y los detalles.

Programa PAN

Utilice esta función para cocinar pan. Consulte el capítulo CEELE para conocer la receta y los detalles.

Programa PIZZA

Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• respete la receta;
• el peso de la masa debe ser de 500 g a 700 g.
• unté ligeramente con manteca la grasera.

Receta para la PIZZA:

1 Grasera, Nivel bajo, con el Horno Frío o Caliente. Receta para 3 pizzas de aproximadamente 550 g: 1000 g de Harina, 500 g de Agua, 20 g de Sal, 20 g de Azúcar, 10 cl de Aceite de Oliva, 20 g de levadura fresca (o 2 sobrecitos de levadura en polvo)

Leudado a temperatura ambiente: 1 hora. - Enhorne con el horno frío o caliente - Ponga en marcha la cocción PIZZA

Programa PAN

Para obtener los mejores resultados, le aconsejamos seguir atentamente las siguientes indicaciones:

• respete la receta;
• respete el peso máximo por grasera;
• no olvide colocar 1 dl de agua fría en la grasera en la posición 5;
• el leudado de la masa se realiza a temperatura ambiente durante 1 hora o 1 hora y media según la temperatura de la habitación y hasta que alcance el doble de la masa inicial.

Receta para el PAN:

1 Grasera de 1000 g como máximo, Nivel bajo. 2 Graseras de 1000 g como máximo, Niveles bajo y medio

Receta para 1000g de masa: 600g de Harina, 360g de Agua, 11g de Sal, 25g de levadura fresca (o 2 sobrecitos de levadura en polvo)

Proceso:

• Mezcle la harina y la sal en un recipiente grande.
• Diluya la levadura en el agua ligeramente tibia (aproximadamente 35°C). Realice un hueco en el medio de la harina. Vierta la mezcla de agua y levadura.
• Trabaje la masa hasta obtenerla homogénea y poco pegajosa, estirándola con la palma de la mano y volviendo a plegarla sobre sí misma durante 10 minutos.
• Forme una bola, coloque la masa en una ensaladera y cúbrala con una película transparente para evitar que la superficie de la misma se seque. Coloque la ensaladera en el horno con la función manual BAJA TEMPERATURA a 40°C y deje que leude durante 1 hora aproximadamente (el volumen de la masa debe crecer hasta el doble).
• Divida la bola para obtener varios panes.
• Colóquelos en la grasera sobre papel para horno.
• Eche harina sobre los panes. Realice cortes en los panes.
• No olvide colocar 1 dl de agua fría en la grasera en la posición 5; para la limpieza, se aconseja el uso de agua y vinagre.
• Enhorne con el horno frío.
• Ponga en marcha la cocción PAN.
• Al final de la cocción, deje reposar los panes sobre una parrilla hasta que estén completamente fríos.

Programar la cocción

¡La programación es posible sólo después de haber seleccionado un programa de cocción.

Programar la duración

1. Presionar el botón; el botón y las cifras en el display TIEMPOS centellean.
2. Para programar la duración presionar los botones "+" y "-"; si se mantienen presionados, los números pasan más rápidamente para poder la fijación.
3. Al llegar a la duración deseada, esperar 10 seg para memorizar la selección o bien presionar nuevamente el botón, para fijarla.
4. Una vez cumplido ese tiempo, en el display TEMPERATURA aparece la palabra END y se emite una señal sonora.
5. Ejemplo: son las 9:00 horas y se programa una duración de 1 hora y 15 minutos. El programa se detiene automáticamente a las 10:15 horas.

Programar una cocción retardada

1. Presione el botón y siga el procedimiento desde el punto 1 al 3 descrito para la duración.
2. Luego presionar el botón y regular la hora de final presionando los botones "+" y "-"; si se mantienen presionados, los números pasan más rápidamente para poder la fijación.
3. Al llegar a la hora de final de cocción deseada, esperar 10 seg para memorizar la selección o bien presionar nuevamente el botón END para fijarla.
4. Presione la tecla "START" para activar la programación.
5. Una vez cumplido ese tiempo, en el display TEMPERATURA aparece la palabra END y se emite una señal sonora.
6. Ejemplo: son las 9:00 horas, se programa una duración de 1 hora y 15 minutos y las 12:30 como hora de finalización. El programa comienza automáticamente a las 11:15 horas.

Los botones y END centellean indicando que se ha realizado una programación. Después de la programación, durante el periodo de espera de inicio de cocción, el display TIEMPOS muestra de forma alternada la duración y la hora de final de cocción.

Para anular una programación, presione el botón "STOP".

Consejos prácticos sobre cocción

¡En las cocciones ventiladas no utilice las posiciones 1 y 5: son las que reciben directamente el aire caliente, lo cual podría producir quemaduras de las comidas delicadas. ¡En las cocciones BARBACOA y GRATIN, si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas).

MULTINIVEL

• Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor.
• Coloque la grasera abajo y la parrilla arriba.

BARBACOA

• Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla.
• Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato.

PIZZA

• Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante.
• En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Tabla de cocción

Programas	Alimentos	Peso(Kg)	Posición de las bandejas		Precalentimiento	Temperatura aconsejada(°C)	Duraciónde lacocación(minutos)
			guiásestándar	guiádeslizables
Multinivel*	Pizza en 2 niveles	1+1	2 y 4	1 y 3	Si	220-230	20-25
	Tortas glaseadas en 2 niveles/tortas en 2 niveles	1	2 y 4	1 y 3	Si	180	30-35
	Biccocho en 2 niveles (sobre una grasa)	1	2 y 4	1 y 3	Si	170	20-25
	Pollo asado + patatas	1	1 y 2/3	1 y 3	Si	200-210	65-75
	Cordero		2	1	Si	190-200	45-50
	Caballa		1 o 2	1	Si	180	30-35
	Lasañas		2	1	Si	190-200	35-40
	Hojaldre relleno con crema en 2 niveles		2 y 4	1 y 3	Si	190	20-25
	Biccochitos en 2 niveles		2 y 4	1 y 3	Si	190	10-20
	Biccochitos salados de hojaldre y queso en 2 niveles		2 y 4	1 y 3	Si	210	20-25
	Tortas saladas		1 y 3	1 y 3	Si	200	20-30
Barbacoa*	Caballa	1	4	3	No	100%	15-20
	Lenguados y sepias	0,7	4	3	No	100%	10-15
	Broquetas de calamares y cangrejos	0,7	4	3	No	100%	8-10
	Filete de merluza	0,7	4	3	No	100%	10-15
	Verduras a la parrilla	0,5	3 o 4	2 o 3	No	100%	15-20
	Bistec de ternera	0,8	4	3	No	100%	15-20
	Salchichas	0,7	4	3	No	100%	15-20
	Hamburguesas	n.° 4 o 5	4	3	No	100%	10-12
	Bocadillo caliente con jamón y queso (o pan tostado)	n.° 4 o 6	4	3	No	100%	3-5
	Pollo asado con asador automatístico (cuando existe)	1	-	-	No	100%	70-80
	Cordero asado con asador automatístico (cuando existe)	1	-	-	No	100%	70-80
Gratin*	Pollo a la parrilla	1,5	2	2	No	210	55-60
	Sepias	1	2	2	No	200	30-35
	Pollo asado con asador automatístico (cuando existe)	1,5	-	-	No	210	70-80
	Pato asado con asador automatístico (cuandoilstue)	1,5	-	-	No	210	60-70
	Asado de ternera o de vaca	1	2	2	No	210	60-75
	Asado de cerrado	1	2	2	No	210	70-80
	Cordero	1	2	2	No	210	40-45
Baja temperatura	Descongelación		2 o 3	2	No	-	-
	Leudado		2 o 3	2	No	-	60-90
	Calentimiento de comidas		2 o 3	2	No	-	-
	Pasteurización		2 o 3	2	No	-	-
Pizza automática	Pizza (ver la receta)	1	2	2	No	-	23-33
	Hogaza (masa de pan)	1	2	2	No	-	23-33
Pan automático	Pan (ver la receta)	1	2	2	No	-	55
Tortas automática	Tortas con levadura	1	2 o 3	2	No	-	35-55
Carne automática	Asados	1	2 o 3	2	No	-	60-80

• Los tiempos de cocción son indicativos y se pueden modificar en base a los gustos personales. La duración del precalentamiento del horno está prefijada y no se puede modificar manualmente.

El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.
• Para mover el aparato utilice siempre las manijas correspondientes ubicadas en los costados del horno.
• No toque el aparato descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual.
• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y mantenga a los niños alejados de ellos.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Tome la manija de apertura de la puerta en el centro: en los costados podrá estar caliente.
• Utilice siempre guantes para horno para introducir o extraer recipientes.
• No cubra el fondo del horno con hojas de aluminio.
• No coloque materiales inflamables en el horno: si el aparato se pone en funcionamiento inadvertidamente podrá incendiarse.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• No apoye objetos pesados sobre la puerta del horno abierta.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.
• Evitar que los niños jueguen con el aparato.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• La norma europea 2002/96/CE sobre la eliminación de aparatos eléctricos y electrónicos (RAEE), establece que los electrodomésticos no se deben eliminar de la misma forma que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar la tasa de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encontrará en todos los productos para recordar la obligación de recolección separada. Para obtener mayor información sobre la correcta eliminación de electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

Ahorrar y respetar el medio ambiente

• Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la energía de absorción de las empresas eléctricas. Las opciones de programación, en especial, la "cocción" (ver Programas) y la "limpieza automática retrasada" (ver Mantenimiento y cuidados), le permitirán organizarse en este sentido.
• Se recomienda efectuar siempre las cocciones en BARBACOA y GRATIN con la puerta cerrada: se obtendrán así los mejores resultados y también un sensible ahorro de energía (10% aproximadamente).
• Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar, use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza. No utilice polvos abrasivos ni sustancias corrosivas.
• El interior del horno se debe limpiar preferentemente cada vez que se utilice, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite los productos abrasivos.
• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables.
• Se aconseja no rociar con detergentes directamente sobre la zona de mandos, sino utilizar una esponja.

¡No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpiar la puerta

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos, abrasivos o rasquetas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para realizar una limpieza más profunda es posible extraer la puerta del horno:

1. para hacerlo, abra completamente la puerta (ver la figura);
2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

1. sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Luego tire la puerta hacia sí, extrayéndola de su lugar (ver la figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controle las juntas

Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada, llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del horno:

1. Quite la tapa de vidrio, utilizando un destornillador.
2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 15 W, casquillo E 14. Vuelva a colocar la tapa posicionando correctamente la junta (ver la figura).

Montaje del Kit Guías Deslizables

Para montar las guías deslizables:

1. Quite los dos bastidores extrayéndolos de los distanciadores A (ver la figura).

1. Elija el nivel en el que va a introducir la guía deslizable. Prestando atención al sentido de extracción de dicha guía, coloque sobre el bastidor la ensambladura B' y bajo la C.

derecho estar abajo.

1. Fije los dos bastidores, con las guías montadas, en los orificios correspondientes ubicados en las paredes del horno (ver la figura). Los orificios para el bastidor izquierdo están ubicados arriba, mientras que los orificios para el
2. Por último, encastre los bastidores en los distanciadores A.

¡No coloque las guías deslizables en la posición 5!

Limpieza automática FAST CLEAN

El programa FAST CLEAN eleva la temperatura inferior del horno hasta los 500 °C y activa el proceso de pirólisis, o sea, la carbonización de los residuos. Más claramente, la suciedad se incinera.

Durante la limpieza automática, las superficies pueden calentarse mucho: mantenga alejados a los niños. A través del vidrio de la puerta del horno, es posible notar que algunas partículas se iluminan: se trata de una combustión instantánea, absolutamente normal, que no constituye ningún peligro.

Antes de activar FAST CLEAN:

• con una esponja húmeda quite los residuos más consistentes del interior del horno. No utilice detergentes;
• extraiga todos los accesorios;
• no deje paños de cocina o manoplas en la manija.

¡Si el horno está excesivamente caliente, la pirólisis podrá no comenzar. Espere hasta que se enfríe.

¡La activación del programa es posible solo después de haber cerrado la puerta del horno.

Para activar el programa Fast Clean presionar el botón Fast Clean; el display TIEMPOS visualiza la duración por defecto 1:30h (ciclo normal), mientras que el display TEMPERATURA visualiza la palabra "nor"; presionando el botón "+" se accede al ciclo intensivo "int", la duración es de 2h; presionando la tecla "-" se pasa al ciclo económico "eco" y la duración es de 1h.

Dispositivos de seguridad

• la puerta se bloquea automáticamente apenas la temperatura alcanza valores elevados;
• si se produce un acontecimiento anómalo, la alimentación de los elementos calentadores se interrumpe;
• una vez que se ha bloqueado la puerta no es posible modificar los valores de duración y finalización.

¡La programación es posible solo después de haber seleccionado el programa FAST CLEAN.

Programar la limpieza automática retrasada

1. Presionar el botón END; el botón END y las cifras en el display TIEMPOS centellean.
2. Para programar el tiempo, presione los botones "+" y "-"; si se mantienen presionados, los números pasan más rápidamente para poder fijarlos.
3. Al llegar a la hora final deseada, espere 10 segundos para memorizar la selección o bien presione el botón END para fijarla.
4. Una vez cumplido ese tiempo, en el display TEMPERATURA aparece la palabra END y se emite una señal sonora.
5. Ejemplo: son las 9:00 horas, se elige una FAST CLEAN con nivel Económico y, por lo tanto, con una duración prefijada de 1 hora. Se programa las 12:30 como hora de finalización. El programa comienza automáticamente a las 11:30:00 horas.

Los botones y centellean indicando que se ha realizado una programación. Después de la programación, durante el periodo de espera del comienzo de FAST CLEAN, el display TIEMPOS muestra de forma alternada la duración y la hora de finalización de FAST CLEAN.

Para anular una programación, presione el botón "STOP".

Al finalizar la limpieza automática

Para poder abrir la puerta del horno será necesario esperar que la temperatura del horno haya descendido a un nivel aceptable. En este momento, es posible detectar la presencia de algunos depósitos de polvo blanco en el fondo y en las paredes del horno: elimínelos con una esponja húmeda cuando el horno esté frío. Si, en cambio, desea aprovechar el calor almacenado para una nueva cocción, los polvos pueden permanecer: no constituyen un peligro para los alimentos que se van a cocinar.

Atención:

El aparato está dotado de un sistema de diagnóstico que permite detectar problemas de funcionamiento. Los mismos se comunican en el display mediante mensajes como: "ER" seguido por número.

En estos casos es necesaria la intervención del servicio de asistencia técnica.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique que la anomalía no pueda ser resuelta por Ud. mismo;
• Vuelva a poner en marcha el programa para controlar si el inconveniente ha sido resuelto;
• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

¡No llame nunca a técnicos no autorizados.

Comunique:

• el mensaje que se observa en el display TEMPERATURA
• El modelo de la máquina (Mod.)
• El número de serie (S/N)

Esta información se encuentra en la placa de características colocada en el aparato.

La información singular es válida solo para España

Para otros países de habla hispana consulte a su vendedor

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

Piezas y componentes, mano de obra de los técnicos, desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de configuración.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Italiano, 1

English, 14

Français, 27

Español, 40

Portugués, 53

FQ 103 GP.1 F /HA

FZ 103 GP.1 F /HA

FZ 103 GP.1 IX F /HA

FQ 103 GP.1 /HA

FZ 103 GP.1 IX /HA

FZ 1032 GP.1 IX F /HA

F 1039 GP.1 IX F /HA

F 1039 GP.1 F /HA

F 103 GP.1 IX F /HA

F 103 GP.1 F /HA

FH 1039P /HA

FH 1039P IX /HA

FH 103 P /HA

FH 103 P IX/HA

Índice

Instalación, 54-55

Posicionamiento

Inicio y utilización, 57

Programas de cocción manuales

Programas de cocción automáticos

Limpieza automática FAST CLEAN

reloj. La tecla encendida señala que el control de tiempo está activo.

Programas de cocción manual

Programar una cocción posterior

Limpieza automática FAST CLEAN

Dispositivos de seguridad
