MANUAL DE UTILIZADOR VH900JE1 & VH900BE1 BRANDT

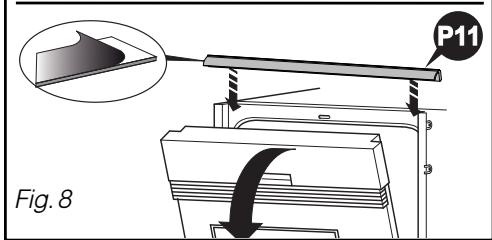

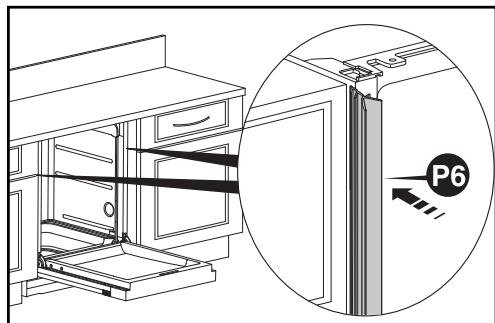

• Mise à niveau par le réglage des pieds __________________________ • Appareil encastré sous une table de cuisson ____________________ • Montage des rehausses ______________________________________ • Montage du panneau de porte ________________________________ • Fixation dans la niche ________________________________________ • Joints phoniques ____________________________________________ • Equilibrage de la porte (droite et gauche)________________________ • Remontage de la plinthe ______________________________________ • Tableau pour découpe de la plinthe ____________________________

04 — Assurez-vous après avoir installé votre appareil, que celui-ci ne repose pas sur le câble d’alimentation ou sur les tuyaux d’arrivée et de vidange des eaux. — Pendant toute l’installation, l’appareil doit être maintenu débranché du secteur. — Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la règlementation en vigueur. — Les données de branchement électrique indiquées sur la plaque signalétique de votre appareil et celles du secteur doivent correspondre.

Pour votre sécurité ne laissez pas la porte de votre lave-vaisselle entièrement ouverte après utilisation. Au cas où l’installation de votre lave-vaisselle se fait sur un sol moquetté, veillez à régler les pieds afin de laisser un espace d’aération sous l’appareil.

Nous vous recommandons cependant un raccordement à une arrivée d’eau froide.

Votre appareil est équipé d’un tuyau d’alimentation d’une longueur de 1,50 m.

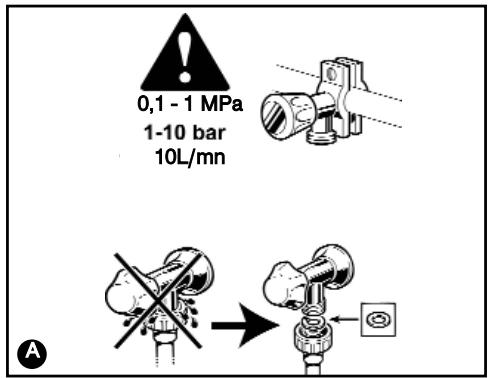

10L/mn “vous indique que le tuyau est équipé d’un dispositif électrique permettant de couper l’arrivée d’eau (selon modèle). Ne laissez pas ce tuyau dans l’eau, et ne le coupez pas.

Si vous utilisez un robinet auto-perceur, vérifiez que le débit d’eau est suffisant. Vérifiez la présence du joint d’étanchéité et le bon serrage du raccord A . N’utilisez pas pour le raccordement, des tuyaux déjà employés précédemment.

Tout raccordement sur une canalisation d’eau entraîne obligatoirement un risque de fuite quelles que soient les précautions prises. Aussi fermez toujours le robinet d’arrivée d’eau lorsque vous n’utilisez pas votre appareil.

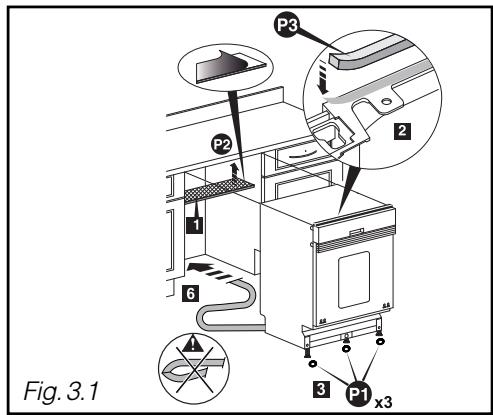

Evitez toute pliure et/ou étranglement du tuyau qui pourraient empêcher ou ralentir le passage de l’eau en particulier au moment d’encastrer l’appareil sous le plan B .

Si l’appareil est branché à des conduites neuves ou n’ayant pas été utilisées depuis un certain temps, laissez couler l’eau pendant quelques minutes avant de brancher le tuyau d’arrivée d’eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé dans le tuyau d’arrivée d’eau.

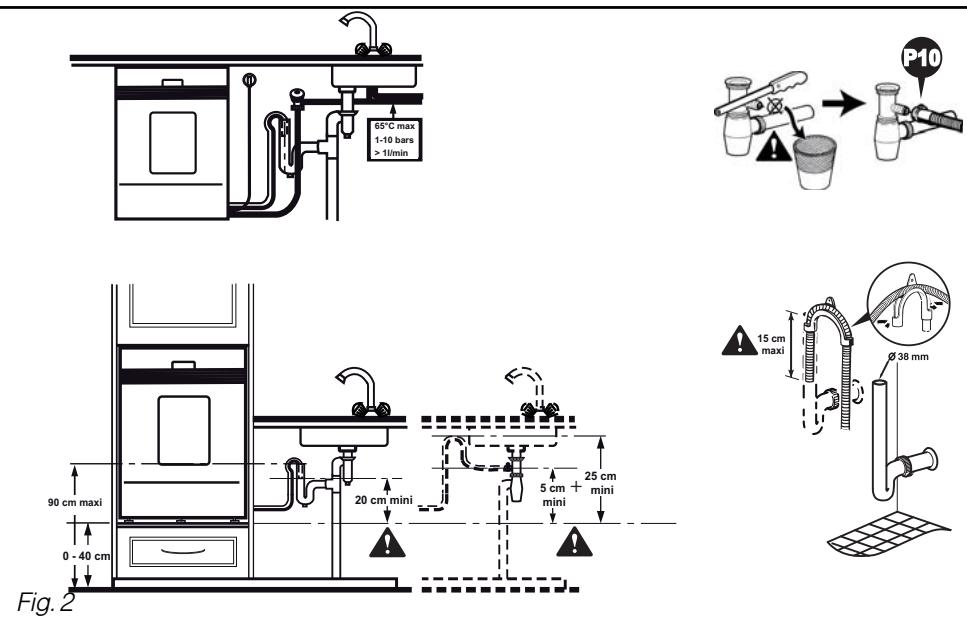

- Sur un siphon d’évier

Lors d’un raccordement sur un siphon, vous devez retirer l’obturateur du siphon. Emmanchez ensuite l’embout caoutchouc à fond. Ajoutez un collier de serrage P10 .

Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas vérifiez que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu’à proximité du système de vidange.

Pour les appareils installés en colonne le système de vidange ne doit pas dépasser le dessus du lave-vaisselle et se situer à 20 cm mini par rapport au bas de l’appareil.

Veillez à bien maintenir le tuyau de vidange au moyen d’un lien afin d’éviter toute inondation. Le branchement pour l’évacuation doit se trouver à une hauteur comprise entre 0,40 m (minimum) et 0,90 m (maximum) du sol.

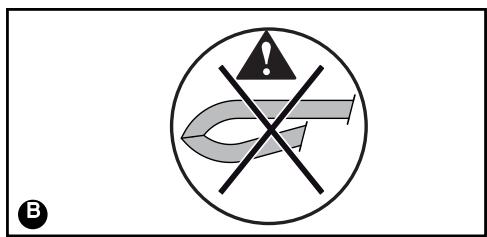

Lors de la mise en place du tuyau, tirez progressivement afin de ne pas le plier B . Evitez toute pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir l’écoulement de l’eau.

Veillez à respecter la dimension maximum d’emmanchement de la canne de vidange dans le tuyau du syphon.

- La tension du secteur indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur fournie par votre installation. - Votre compteur et les fusibles peuvent supporter l’intensité de votre lave-vaisselle. Un fusible de 10 Ampères minimum est nécessaire.

Votre lave-vaisselle est conforme aux directives européennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibilité électromagnétique) modifiées par la directive

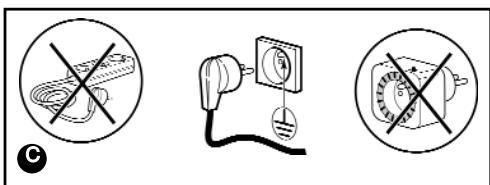

Cet appareil doit obligatoirement être raccordé directement à une prise de courant comportant une borne de mise à la terre.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné, ainsi qu’aux prescriptions supplémentaires de la Compagnie d’Electricité.

Les fils du câble d’alimentation de votre appareil sont colorés d’après les codes suivants : - Vert et jaune Terre - Bleu Neutre Le fil de couleur marron doit être connecté au raccord marqué de la lettre L ou de la couleur rouge.

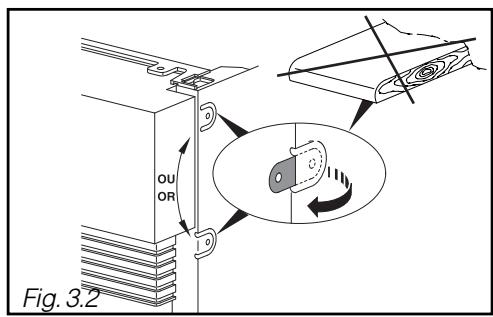

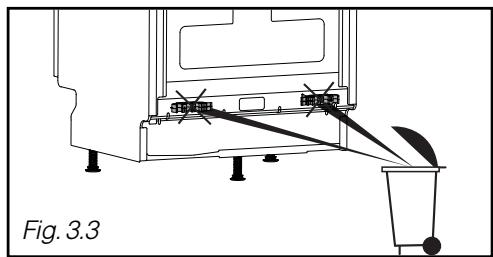

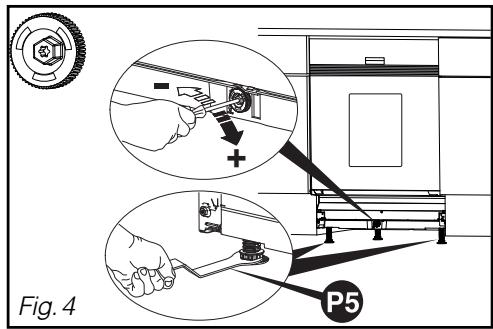

• MISE A NIVEAU PAR LE REGLAGE DES PIEDS Les pieds avant sont réglables, ajustez-les si nécessaire à l’aide de la clé fournie. Le pied central est réglable à l’aide de la molette rouge. (visseuse avec douille de 8, clé à pipe de 8 ou tournevis torx T20).

Une bonne mise à niveau est nécessaire pour une parfaite fermeture et étanchéité de la porte (Fig.4). Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements latéraux.

Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.

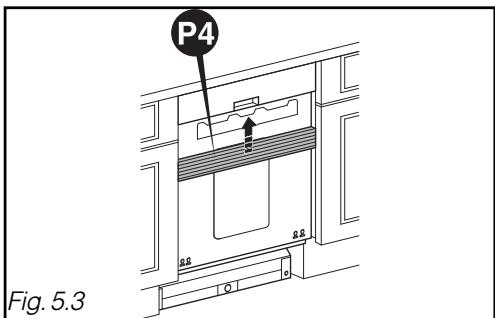

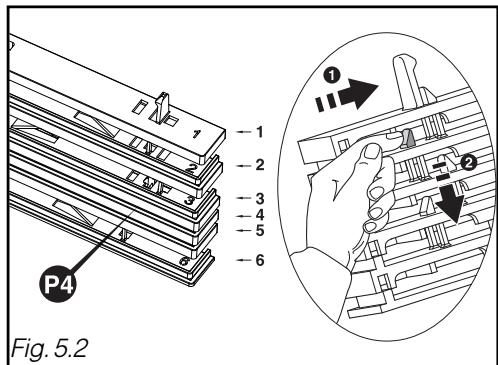

• MONTAGE DES REHAUSSES

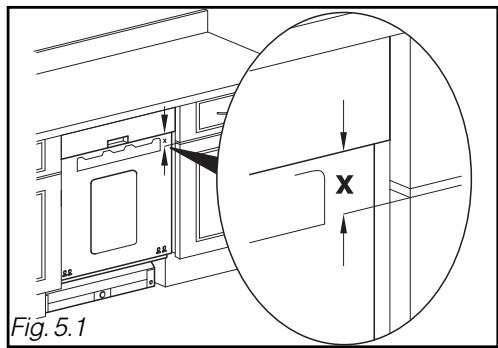

- Mesurez la cote X entre le bas du bandeau et le haut de la porte du meuble adjacent (Fig. 5.1) Voir tableau ci-dessous (Fig. 5.2) pour définir le nombre de réhausse à clipper sur le bandeau.

Si la hauteur de l’ensemble réhausse ne vous convient pas vous avez la possibilité de le déclipper et de le réajuster.

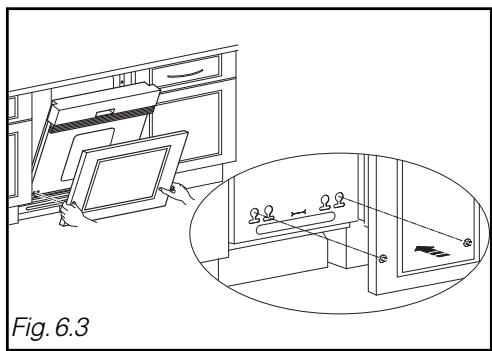

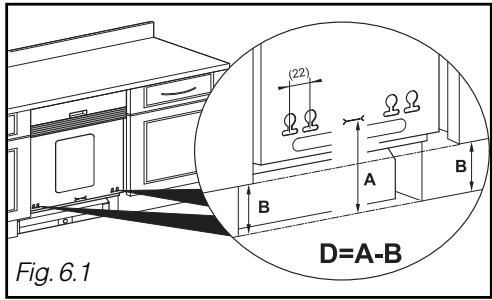

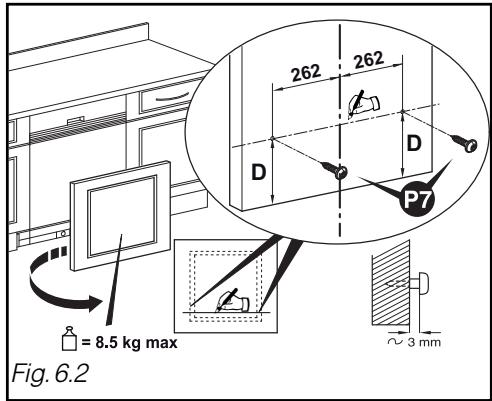

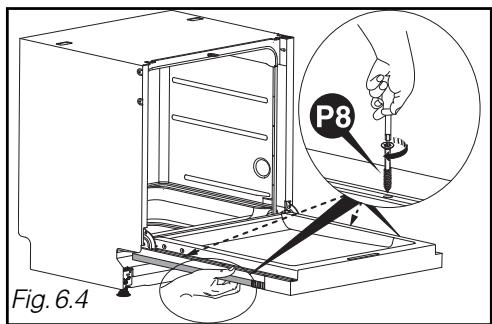

- Mesurez la distance entre le sol et le marquage au bas du panneau de porte (cote A)

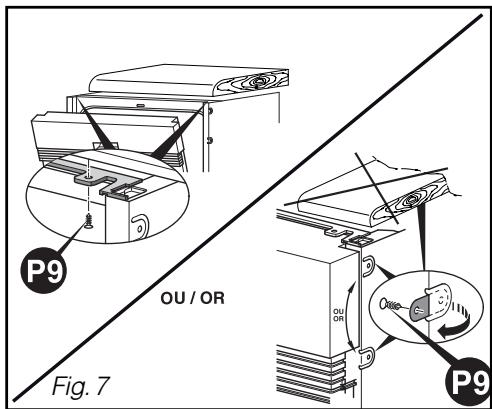

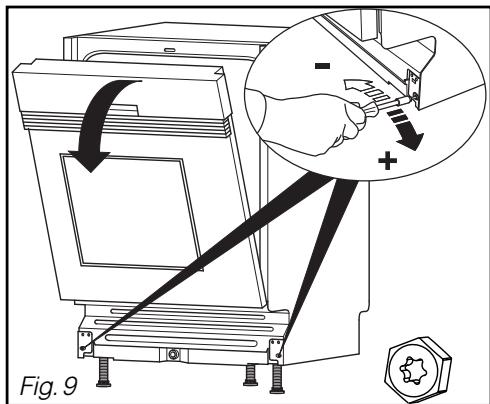

Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d’habillage. Réglez de manière identique à droite et à gauche (Fig. 9). La porte est correctement équilibrée si elle ne retombe pas lourdement à l’ouverture et si elle reste horizontale en position ouverte.

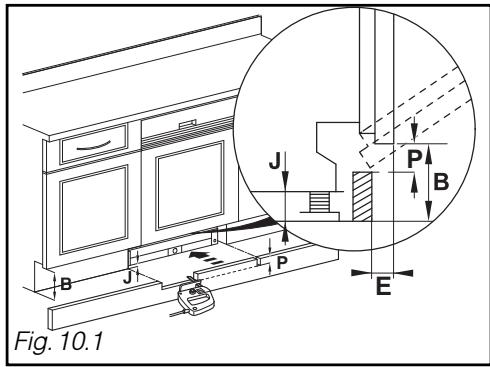

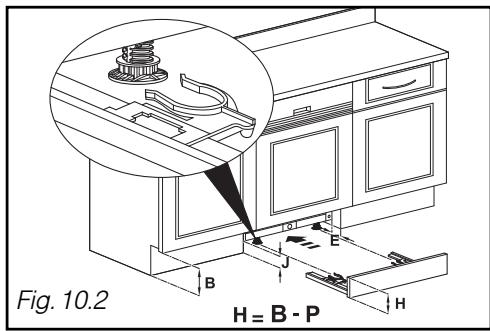

(Fig.10.1) entre la plinthe du meuble et la façade du meuble. Relevez la valeur P dans le tableau donnée par E et B - J

(ex. : Si E = 100, B - J = 140, alors P = 23). - Sur une largeur de 600, découpez la plinthe sur une hauteur de la valeur de P.

2 / INSTALLING YOUR DISHWASHER

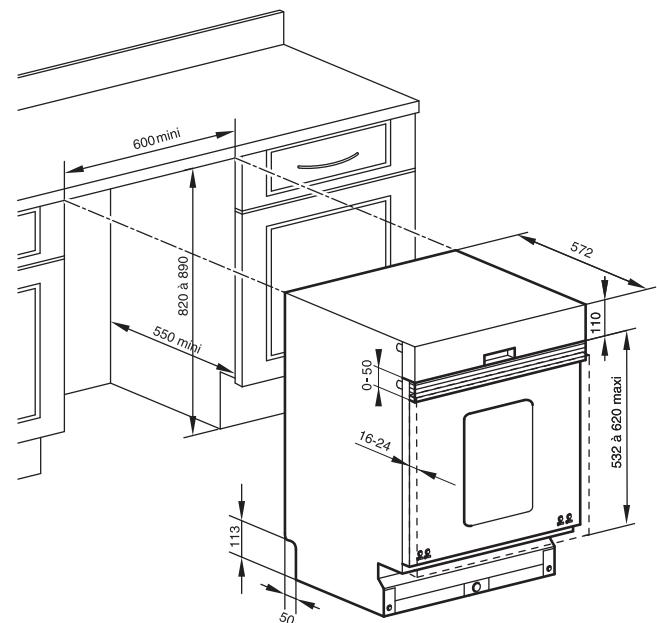

• DIMENSIONS FOR BUILDING IN APPLIANCES You can insert your appliance under an existing worktop provided that the relevant niche corresponds to the dimensions on the sketch below (Fig. 01).
