VH900JE1 & VH900BE1 - Lave-vaisselle BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type d'intégration VH900JE1	Tout intégrable
Type d'intégration VH900BE1	Intégrable (bandeau visible)
Capacité	13 couverts
Largeur	59,6 cm
Classe énergétique	A (lavage A, séchage A)
Consommation électrique par cycle	1,05 kWh
Consommation eau par cycle	14 litres
Niveau sonore	48 dB(A)
Nombre de programmes	8 programmes
Températures disponibles	7
Programme rapide	Opti A (60 minutes)
Départ différé	Oui
Synchronisation heures creuses	Oui
Protection anti-débordement	AquaSafe
Technologie de séchage	Dry Net

FOIRE AUX QUESTIONS - VH900JE1 & VH900BE1 BRANDT

Quelle est la différence entre le BRANDT VH900JE1 et le VH900BE1 ?

La principale différence est le type d'intégration : le VH900JE1 est un modèle tout intégrable, dont la porte est entièrement dissimulée par le panneau de la cuisine (bandeau de commande caché). Le VH900BE1 est un modèle intégrable dont le bandeau de commande reste visible en façade. Les deux partagent les mêmes caractéristiques techniques (capacité, programmes, consommation).

Combien de couverts ce lave-vaisselle peut-il accueillir ?

Le BRANDT VH900JE1 et le VH900BE1 offrent une capacité de 13 couverts. Cela correspond à un usage familial standard pour 4 à 6 personnes. La cuve est en inox.

Quels programmes de lavage sont disponibles ?

Ces modèles disposent de 8 programmes de lavage avec 7 températures sélectionnables. Parmi les programmes, on trouve notamment le programme Opti A d'une durée de 60 minutes, conçu pour un lavage complet et économe en temps. Les programmes couvrent les usages courants : lavage intensif, normal, éco, pré-lavage, et délicat.

Quelle est la consommation en eau et en électricité par cycle ?

En programme de référence, le lave-vaisselle consomme 1,05 kWh d'électricité et 14 litres d'eau par cycle. Sa classe énergétique A (lavage A, séchage A) garantit de bonnes performances à la fois sur la propreté et l'économie d'énergie.

Comment fonctionne le départ différé et la synchronisation heures creuses ?

Le départ différé permet de programmer le lancement du cycle jusqu'à plusieurs heures à l'avance, idéal pour profiter des tarifs réduits la nuit. La fonction synchronisation heures creuses permet de coupler automatiquement le démarrage au signal EDF heures creuses, sans intervention manuelle.

Quel est le niveau sonore de ce lave-vaisselle en fonctionnement ?

Le BRANDT VH900JE1 et VH900BE1 émettent 48 dB(A) en fonctionnement, ce qui correspond à un niveau modéré, comparable à une conversation normale. Il peut fonctionner le soir sans gêner une conversation dans une pièce adjacente.

Qu'est-ce que la fonction AquaSafe et à quoi sert-elle ?

La fonction AquaSafe est un système de protection anti-débordement. Elle surveille en permanence la présence d'eau dans le bac inférieur et coupe automatiquement l'alimentation en eau en cas de fuite détectée. Cela protège votre cuisine contre les dégâts des eaux même en votre absence.

La vaisselle n'est pas bien sèche en fin de cycle, que faire ?

Vérifiez que le produit de rinçage est bien présent (indicateur sur le tableau de bord) et que son dosage est correctement réglé. La technologie Dry Net de ces modèles améliore le séchage, mais des réglages insuffisants en produit de rinçage réduisent l'efficacité. Ouvrez légèrement la porte en fin de cycle pour laisser la vapeur s'échapper.

Le lave-vaisselle s'arrête en cours de cycle, que faire ?

Commencez par vérifier que la porte est bien fermée et verrouillée. Contrôlez ensuite que l'arrivée d'eau est ouverte et que le filtre d'entrée d'eau n'est pas obstrué. Si le problème persiste après ces vérifications, notez le code d'erreur affiché et consultez le guide d'utilisation ou le SAV Brandt.

Comment nettoyer et entretenir le filtre du lave-vaisselle ?

Le filtre se situe au fond de la cuve. Retirez-le en le tournant dans le sens inverse des aiguilles d'une montre, puis rincez-le sous l'eau courante avec une brosse souple. Il est recommandé de le nettoyer toutes les 2 à 4 semaines pour éviter les mauvaises odeurs et préserver l'efficacité du lavage.

Faut-il obligatoirement utiliser du sel et du produit de rinçage ?

Oui, l'utilisation de sel régénérant est nécessaire pour l'adoucisseur intégré, surtout si votre eau est calcaire. Le produit de rinçage est indispensable pour un séchage efficace et éviter les traces sur la vaisselle. Si vous utilisez des tablettes tout-en-un, vérifiez si elles intègrent ces fonctions avant de vider les compartiments dédiés.

Quelles pièces détachées peut-on trouver pour ces modèles ?

Les pièces détachées (joints, bras de lavage, programmateur, panier, pompe) sont disponibles auprès du SAV officiel Brandt ou de revendeurs spécialisés comme PCDT. Munissez-vous de la référence exacte du modèle (VH900JE1 ou VH900BE1) pour commander la bonne pièce.

MODE D'EMPLOI VH900JE1 & VH900BE1 BRANDT

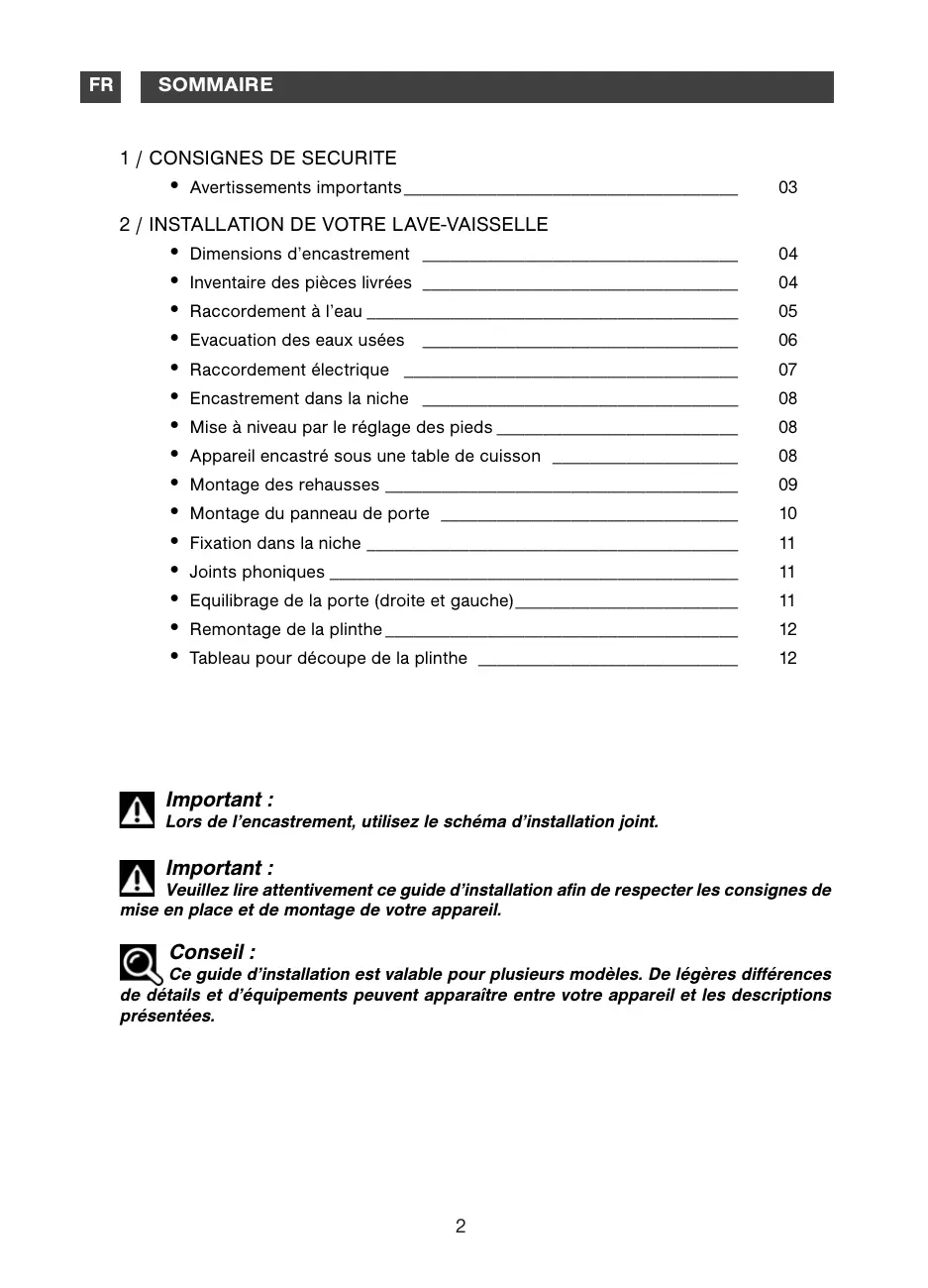

• Dimensions d'encastrement 04 Inventaire des pièces livrées 04 Raccordement à l'eau 05 Évacuation des eaux usées 06 Raccordement électrique 07
• Encastrement dans la niche 08
• Mise à niveau par le réglage des pieds 08 Appareil encastré sous une table de cuisson 08 Montage des rehausses 09 Montage du panneau de porte 10 Fixation dans la niche 11
• Joints phoniques 11
• Équilibrage de la porte (droite et gauche) 11
• Remontage de la plinthe 12 Tableau pour découpe de la plinthe 12

Important :

Lors de l'encastrement, utilisez le schéma d'installation joint.

Important :

Veuillez lire attentivement ce guide d'installation afin de respecter les consignes de mise en place et de montage de votre appareil.

Conseil :

Ce guide d'installation est valable pour plusieurs modèles. De légères différences de détails et d'équipements peuvent apparaître entre votre appareil et les descriptions figurant dans ce guide.

Important :

Après déballage, vérifiez que votre appareil n'ait pas subi de dégâts pendant le transport. Ne branchez jamais un appareil endommagé. Si votre appareil est endommagé, adressez-vous à votre revendeur.

Danger :

DANGER : Dans le cas d'un mauvais fonctionnement de l'appareil, débranchez l'appareil (retirez la prise) ou coupez le circuit concerné et fermez le robinet d'arrivée d'eau. Prenez contact avec notre service après-vente.

Important :

Tous les travaux électriques et hydrauliques nécessaires à l'installation de l'appareil doivent être réalisés par un électricien et un plombier qualifiés.

• Assurez-vous, après avoir installé votre appareil, que celui-ci ne repose pas sur le câble d'alimentation ou sur les tuyaux d'arrivée et de vidange des eaux.
• Pendant toute l'installation, l'appareil doit être maintenu débranché du secteur.
• Vérifiez que le circuit de mise à la terre de votre installation électrique est conforme à la réglementation en vigueur.
• Les données de branchement électrique indiquées sur la plaque signalétique de votre appareil et celles du secteur doivent correspondre.

Important :

Pour votre sécurité, ne laissez pas la porte de votre lave-vaisselle entièrement ouverte après utilisation.

Au cas où l'installation de votre lave-vaisselle se fait sur un sol moquette, veillez à régler les pieds afin de laisser un espace d'aération sous l'appareil.

Vous pouvez encastrer votre appareil sous un plan déjà existant, à condition que la niche corresponde aux dimensions du croquis (Fig. 01).

Fig. 1

INVENTAIRE DES PIÈCES LIVRÉES

P1	3	Coupelles de patin
P2	1	Plaque anti-buée autocollante
P3	1	Joint mousse d'insonération
P4	1	Réhausse régable
P5	1	Clé de réglage patin avant

P6	2	Joints phoniques + autocollants de fixation (si besoin)
P7	2	Vis inférieur de positionnement du panneau
P8	4	Vis de fixation du panneau
P9	2	Vis fixation de l'appareil au meuble
P10	1	Collier de raccord vidange
P11	1	Joint phonique

Raccordement à l'eau

Ce lave-vaisselle peut être alimenté en eau froide ou chaude jusqu'à 60°C maximum. Pour une alimentation en eau chaude, vérifiez que votre tuyau d'origine permet le raccordement (marquage rouge sur le tuyau).

Nous vous recommandons cependant un raccordement à une arrivée d'eau froide.

Votre appareil est équipé d'un tuyau d'alimentation d'une longueur de 1,50 m.

Branchez le tuyau à un robinet à nez filtré, diamètre 20/27 (3/4" BSP).

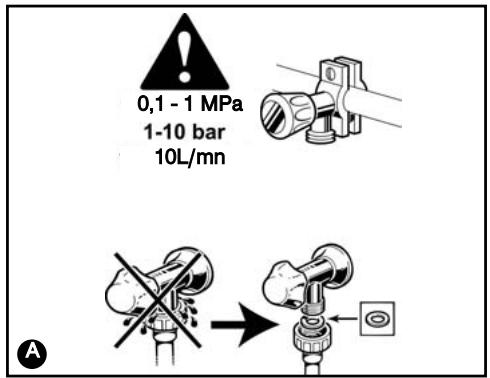

Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs ci-dessous :

Débit : 10 l/min (1 l/min minimum).

Pression : 1 bar à 10 bar (0,1 - 1 MPa)

Dans le cas d'une pression élevée, veuillez prévoir un régulateur de pression. Votre service des Eaux vous renseignera sur la pression des eaux de votre région.

Attention :

Si vous utilisez un robinet auto-perceur, vérifiez que le débit d'eau est suffisant. Vérifiez la présence du joint d'étanchéité et le bon serrage du raccord.

N'utilisez pas pour le raccordement des tuyaux déjà employés précédemment.

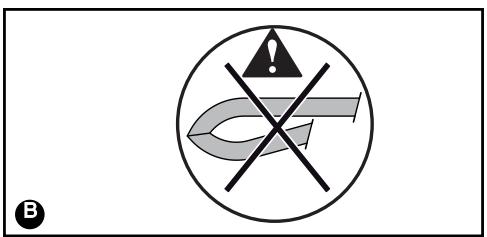

Évitez toute pliure et/ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau, en particulier au moment d'encastrer l'appareil sous le plan de travail.

Si l'appareil est branché à des conduites neuves ou n'ayant pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau. Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le filtre placé dans le tuyau d'arrivée d'eau.

Danger :

Le symbole ↓ vous indique que le

Le tuyau est équipé d'un dispositif électrique permettant de couper l'arrivée d'eau (selon modèle). Ne laissez pas ce tuyau dans l'eau et ne le coupez pas.

Conseil :

Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite quelles que soient les précautions prises. Aussi, fermez toujours le robinet d'arrivée d'eau lorsque vous n'utilisez pas votre appareil.

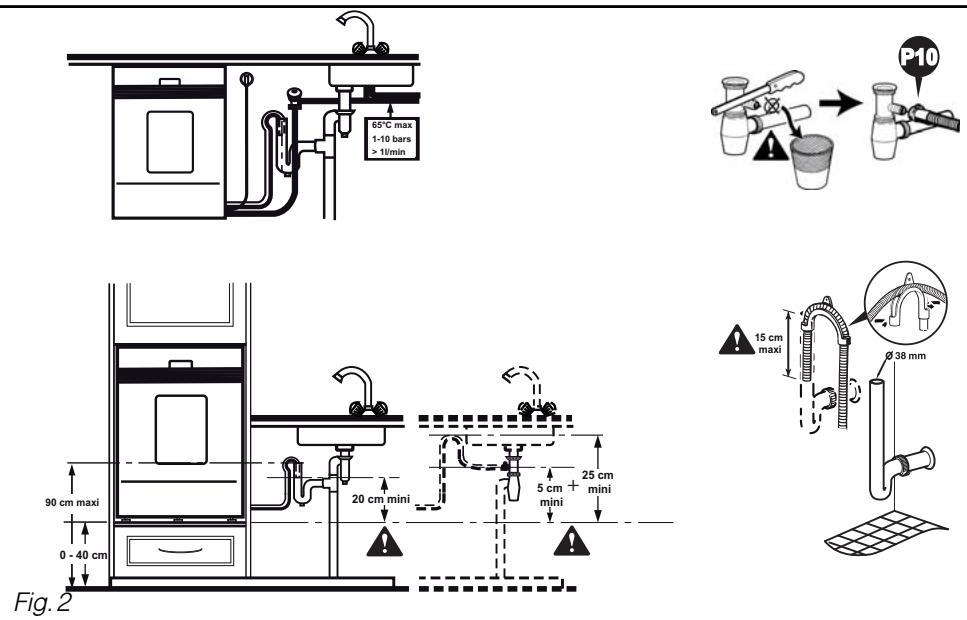

Évacuation des eaux usées : fig. 2

Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit :

• Sur un siphon ventilé
• Sur un siphon d'évier

Lors d'un raccordement sur un siphon, vous devez retirer l'obturateur du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Ajoutez un collier de serrage.

Vous pouvez si nécessaire augmenter la longueur de votre tuyau de vidange (3 m maximum). Dans ce cas, vérifiez que la vidange est correcte. Le tuyau doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.

Pour les appareils installés en colonne, le système de vidange ne doit pas dépasser le dessus du lave-vaisselle et se situer à 20 cm minimum par rapport au bas de l'appareil.

Conseil :

Veillez à bien maintenir le tuyau de vidange au moyen d'un lien afin d'éviter toute inondation.

Le branchement pour l'évacuation doit se trouver à une hauteur comprise entre 0,40 m (minimum) et 0,90 m (maximum) du sol.

Veillez à respecter la dimension maximum d'emmanchement de la canne de vidange dans le tuyau du siphon.

Important :

Lors de la mise en place du tuyau, tirez progressivement afin de ne pas le plier. Evitez tout pliure ou étranglement du tuyau qui pourrait empêcher ou ralentir l'écoulement de l'eau.

Raccordement électrique

L'appareil doit être à l'arrêt au moment du branchement sur le circuit électrique.

Avant de brancher votre appareil, assurez-vous que : - La tension du secteur indiquée sur la plaque signalétique de votre appareil correspond à la tension du secteur fournie par votre installation. - Votre compteur et les fusibles peuvent supporter l'intensité de votre lave-vaisselle. Un fusible de 10 Ampères minimum est nécessaire.

Si vous devez brancher votre appareil à une tension d'alimentation différente de celle indiquée sur l'appareil, connectez un transformateur approprié.

Conseil :

Faites appel à un électricien qualifié

pour faire les modifications ou pour vous assurer de la conformité de votre installation électrique.

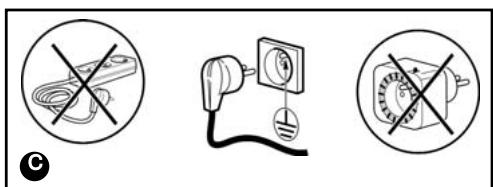

Cet appareil doit obligatoirement être raccordé directement à une prise de courant comportant une borne de mise à la terre.

Dans tous les cas, le branchement doit répondre aux normes en vigueur dans le pays concerné, ainsi qu'aux prescriptions supplémentaires de la Compagnie d'Électricité.

Attention :

La prise de courant doit rester accessible même après l'installation de votre appareil.

L'appareil ne doit pas être raccordé à l'aide d'une rallonge électrique, d'une prise multiple ou d'un programmateur électrique différé.

Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

Votre lave-vaisselle est conforme aux directives européennes 73/23/CEE (Directive basse tension), 89/336/CEE (Compatibilité électromagnétique) modifiées par la directive 93/68/CEE.

Danger :

Pour votre sécurité, cette opération doit impérativement être effectuée par le service après-vente du fabricant ou par une personne habilitée de qualifications similaires afin d'éviter tout danger.

Appareil livré sans prise de courant.

Danger :

Les fils du câble d'alimentation de votre appareil sont colorés d'après les codes suivants :

• Vert et jaune

Terre

-Bleu

Neutre

• Marron

Phase

Dans le cas où les couleurs du câble ne correspondent pas à votre prise de courant, procédez comme suit : Le fil de couleur vert et jaune de votre prise de courant marqué de la lettre E, du symbole ou de couleur vert et jaune.

Le fil de couleur bleu marqué de la lettre N ou de couleur noire.

Le fil de couleur marron lettre L ou de couleur rouge.

Encastrement dans la niche

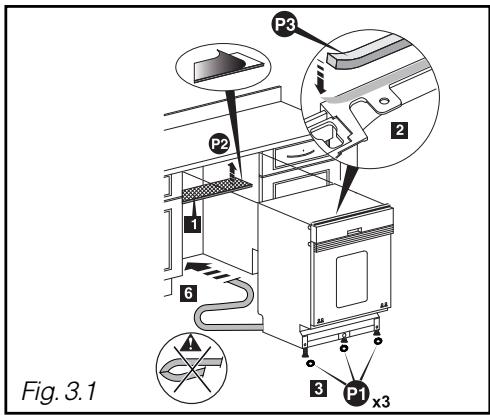

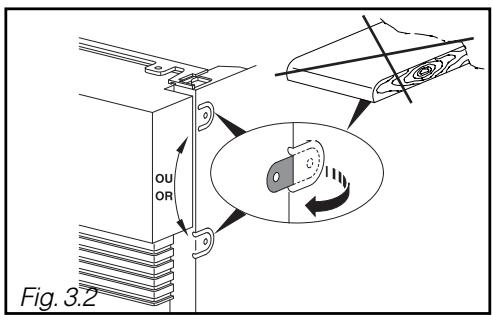

Collez l'anti-buée (Fig. 3.1). Collez la mousse d'encastrement (Fig. 3.1). Clippez les trois coupelles sous les patins pour faciliter le glissement du lave-vaisselle (Fig. 3.1).

Dans le cas d'un plan de travail en marbre ou matériau similaire, vous devez fixer votre lave-vaisselle par des vis latérales ; pour ceci, avant la mise en niche, dépliez une patte de chaque côté des panneaux latéraux (Fig. 3.2).

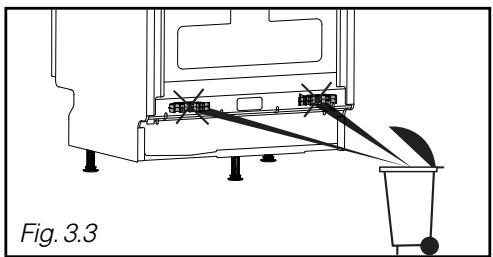

• Retirez les supports tuyaux (Fig. 3.3). Glissez l'appareil, ATTENTION de ne pas plier les tuyaux.

Mise à niveau par le réglage des pieds

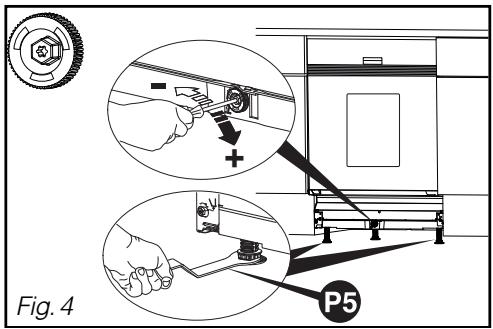

Les pieds avant sont réglables, ajustez-les si nécessaire à l'aide de la clé fournie. Le pied central est réglable à l'aide de la molette rouge (visseuse avec douille de 8, clé à pipe de 8 ou tournevis torx T20).

Une bonne mise à niveau est nécessaire pour une parfaite fermeture et étanchéité de la porte (Fig. 4).

Assurez-vous que la porte du lave-vaisselle se ferme correctement, sans frottements latéraux.

Danger :

Si votre plan de travail est équipé d'une table de cuisson située au-dessus de votre lave-vaisselle, il est impératif de rajouter une isolation thermique sur le dessus de votre lave-vaisselle. Vous pouvez vous procurer cet ensemble d'isolation auprès de votre revendeur. Pensez à aménager un espace entre le tuyau de gaz et le dessus de votre lave-vaisselle.

Montage des rehausses

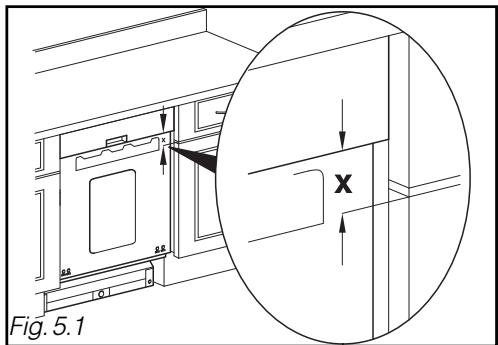

• Mesurez la cote X entre le bas du bandeau et le haut de la porte du meuble adjacent (Fig. 5.1).

Voir le tableau ci-dessous (Fig. 5.2) pour définir le nombre de réhausses à clipper sur le bandeau.

X	N°
0 - 6.5 mm	0 P4
6.5 - 8.5 mm	1
8.5 - 13 mm	1 + 6
13 - 15 mm	1 + 2
15 - 20 mm	1 + 2 + 6
20 - 23 mm	1 + 2 + 3
23 - 27 mm	1 + 2 + 3 + 6
27 - 30 mm	1 + 2 + 3 + 4
30 - 35 mm	1 + 2 + 3 + 4 + 6
35 - 40 mm	1 + 2 + 3 + 4 + 5
40 - 50 mm	1 + 2 + 3 + 4 + 5 + 6

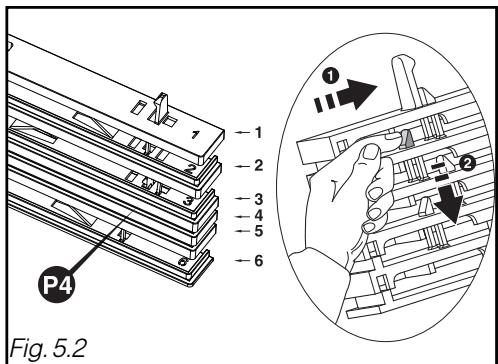

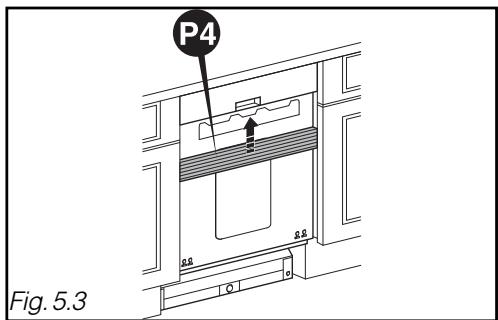

Clippez l'ensemble de réhausses (P4) sur le bandeau de l'appareil (Fig. 5.3).

Important :

La hauteur du panneau plus la cote X ne doit pas excéder 620 mm pour permettre l'ouverture de la porte.

Conseil :

Si la hauteur de l'ensemble réhausseur ne vous convient pas, vous avez la possibilité de le déclipper et de le réajuster.

Montage du panneau de porte

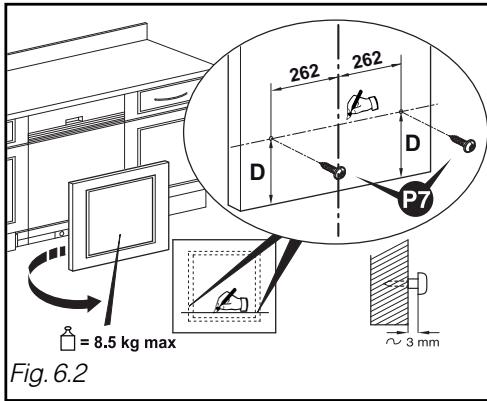

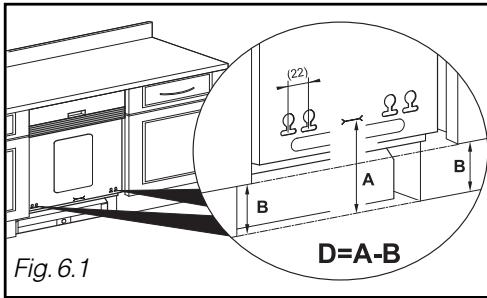

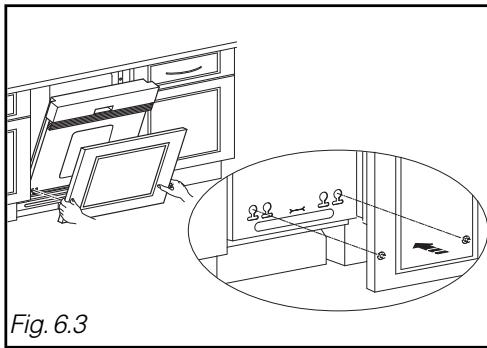

- Mesurez la distance entre le sol et le bas du panneau de porte du meuble adjacent (cote B, Fig. 6.1). - Mesurez la distance entre le sol et le marquage au bas du panneau de porte (cote A). - Calculez la cote D = A - B, tracez un trait à la cote D à l'arête du panneau, en partie basse (Fig. 6.2). - Positionnez les deux emplacements de vis à 262 mm de l'axe du panneau bois. Mettez les 2 vis (Fig. 6.2). - Positionnez votre panneau de porte en engageant les 2 vis dans les trous de la porte du lave-vaisselle (Fig. 6.3). - Plaquez le panneau bois sur la porte en comprimant légèrement les rehausses si besoin (Fig. 6.3). - Ouvrez la porte du lave-vaisselle en maintenant le panneau plaqué sur la porte. Centrez le panneau bois latéralement si besoin par rapport au bandeau. Mettez les 2 vis (Fig. 6.4). - Si problème de vissage, décalez la vis de 22 mm. - En cas de besoin, rajoutez 2 vis supplémentaires en remplacement des 2 vis inférieures de contre-porte (vis inox). (Voir flèches en pointillé).

Attention :

Si le panneau de bois est très dur, veillez à faire un avant-trou avant le vissage.

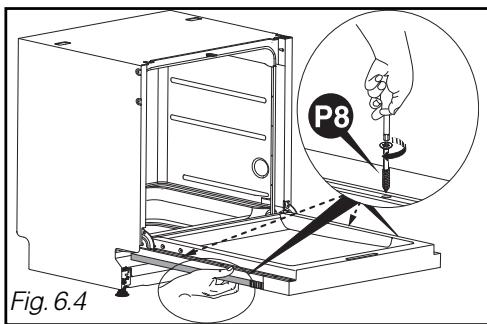

Conseil :

Si votre appareil est livré avec une bande d'isolation phonique, la coller avant l'installation de la porte.

Fixation dans la niche

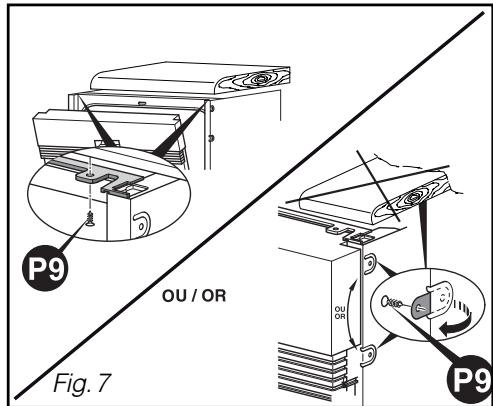

Fixez votre lave-vaisselle à l'aide des vis sous le plan de travail (voir Fig. 7) ou par les pattes que vous avez dépliées (Fig. 3.2).

Attention :

La vis fournie est prévue pour un panneau d'épaisseur minimum de 16 mm. Si l'épaisseur est inférieure à 16 mm, changez de vis ou raccourcissez-la.

Joints phoniques

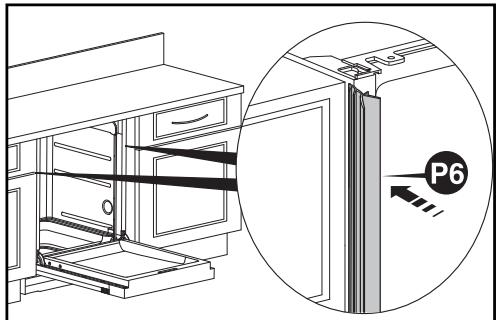

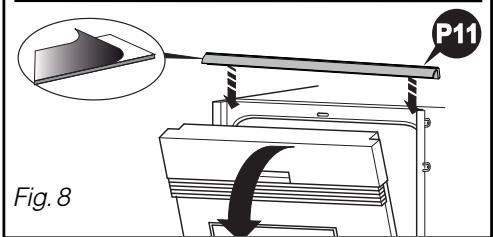

Pour une meilleure insonorisation de l'appareil encastré, installez les joints d'insonorisation (selon modèle) (Fig. 8).

Éventuellement, dans le cas d'une niche plus grande, collez le joint à l'aide des adhésifs fournis.

Si l'appareil est fixé latéralement, il faut échancrer le talon des joints P5 pour le passage des pattes de fixation (tenailles).

Équilibrage de la porte (droite et gauche)

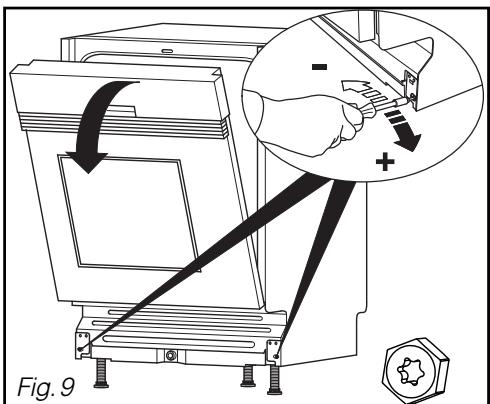

Ajustez la tension des ressorts, si nécessaire, pour compenser le poids du panneau d'habillage. Réglez de manière identique à droite et à gauche (Fig. 9).

La porte est correctement équilibrée si elle ne retombe pas lourdement à l'ouverture et si elle reste horizontale en position ouverte.

Remontage de la plinthe

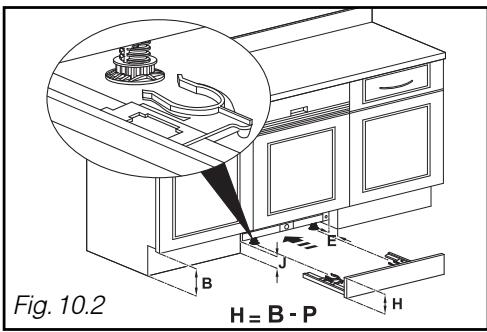

Remontez la plinthe en la découpant si nécessaire suivant la cote P (voir tableau et Fig. 10.1).

Calcul de la cote P (voir tableau en dernière page) :

• Reprendre la cote B de la Fig. 7.1, mesurez le jeu J entre le sol et le dessous du lave-vais-selle. Calculez B-J.
• Mesurez la cote de profondeur de plinthe E (Fig. .

(ex. : Si E = 100 et B - J = 140, alors P = 23).

• Sur une largeur de 600 mm, découpez la plinthe sur une hauteur égale à la valeur de P.

Dans le cas d'une plinthe spécifique pour le lave-vaisselle, vous pouvez vous procurer auprès du SAV un kit (32x3252) de fixation indépendant. Dans ce cas, la hauteur de la plinthe sera H = B - P (Fig. 10.2).

Fig. 10.1

Tableau pour découpe de la plinthe

Hauteur de découpe P =
B-J E	10	15	20	25	30-75	80	85	90	95	100	105	110	115
170	46	49	51	52	54	52	50	47	44	41	36	30	23
165	42	45	47	48	50	48	46	43	40	37	32	27	20
160	39	41	43	45	46	44	42	40	37	33	29	24	17
155	35	38	40	41	43	40	39	36	34	30	26	21	15
150	32	35	37	38	40	37	36	34	31	28	24	19	13
145	30	32	34	36	37	35	33	31	29	25	22	17	12
140	28	30	32	33	35	32	31	29	26	23	20	16	11
135	26	28	30	31	32	30	29	27	24	22	18	14	10
130	24	26	28	29	30	28	27	25	23	20	17	13	9
125	23	24	26	27	29	27	25	23	21	19	16	12	8
120	21	23	25	26	27	25	24	22	20	18	15	11	8
115	20	22	23	24	26	24	22	21	19	17	14	11	7
110	19	21	22	23	24	22	21	20	18	16	13	10	7
105	18	20	21	22	23	21	20	19	17	15	12	10	6
100	17	19	20	21	22	20	19	18	16	14	12	9	6
95	16	18	19	20	21	19	18	17	15	13	11	9	6
90	16	17	18	19	20	18	17	16	15	13	11	8	6
85	15	16	17	18	19	18	17	15	14	12	10	8	5
80	14	15	17	17	18	17	16	15	13	12	10	8	5
