GEBRUIKSAANWIJZING VH900JE1 & VH900BE1 BRANDT

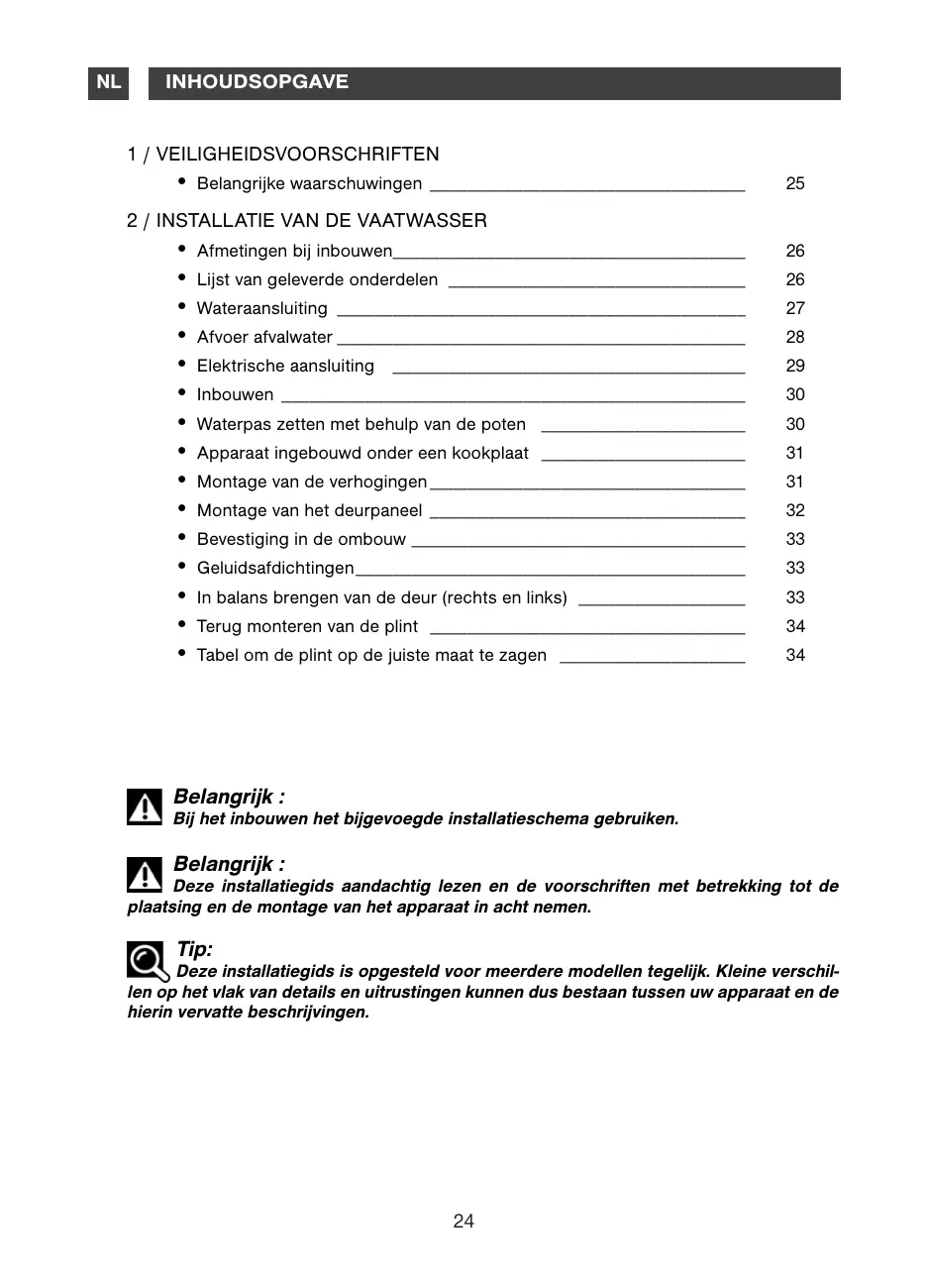

• Belangrijke waarschuwingen

26 26 27 28 29 30 30 31 31 32 33 33 33 34 34

Belangrijk : Bij het inbouwen het bijgevoegde installatieschema gebruiken.

Belangrijk : Deze installatiegids aandachtig lezen en de voorschriften met betrekking tot de plaatsing en de montage van het apparaat in acht nemen.

Tip: Deze installatiegids is opgesteld voor meerdere modellen tegelijk. Kleine verschillen op het vlak van details en uitrustingen kunnen dus bestaan tussen uw apparaat en de hierin vervatte beschrijvingen.

1 /VEILIGHEIDSVOORSCHRIFTEN CONSIGNES DE SECURITE 1/

• BELANGRIJK WAARSCHUWINGEN Belangrijk : Na het uitpakken controleren of het apparaat niet is beschadigd tijdens het vervoer. Nooit een beschadigd apparaat aansluiten. Als het apparaat beschadigd is, moet u contact opnemen met uw leverancier.

Gevaar : Indien een storing optreedt op het apparaat, moet u de steker uit de contactdoos halen (de steker zelf uit de contactdoos halen, niet aan het snoer trekken) of het betreffende circuit uitschakelen en de waterkraan dicht doen. Neem contact op met onze servicedienst.

Belangrijk : Veiligheidshalve mag u de vaatwasser niet open laten staan na gebruik. Indien u de vaatwasser op vloerbedekking installeert, moet u de poten zodanig instellen dat er een voldoende ruimte voor de ventilatie open blijft onder het apparaat. - Controleer, na het apparaat te hebben geïnstalleerd, dat het niet staat op de voedingskabel of de watertoevoer- en afvoerslangen. - Het apparaat mag niet op het stroomnet aangesloten worden zolang u met de installatie bezig bent. - Controleer of de aardlekaansluiting van uw elektrische installatie voldoet aan de van kracht zijnde reglementering. - De gegevens mbt de elektrische aansluiting vermeld op het typeplaatje van uw apparaat moeten overeenkomen met die van het stroomnet.

Belangrijk : Veiligheidshalve mag u niet de deur van de vaatwasser helemaal open laten staan na het gebruik. Als de vaatwasser op vloerbedekking is geïnstalleerd, moet u de poten zodanig bijstellen dat er een ruimte open blijft onder het apparaat voor de benodigde ventilatie.

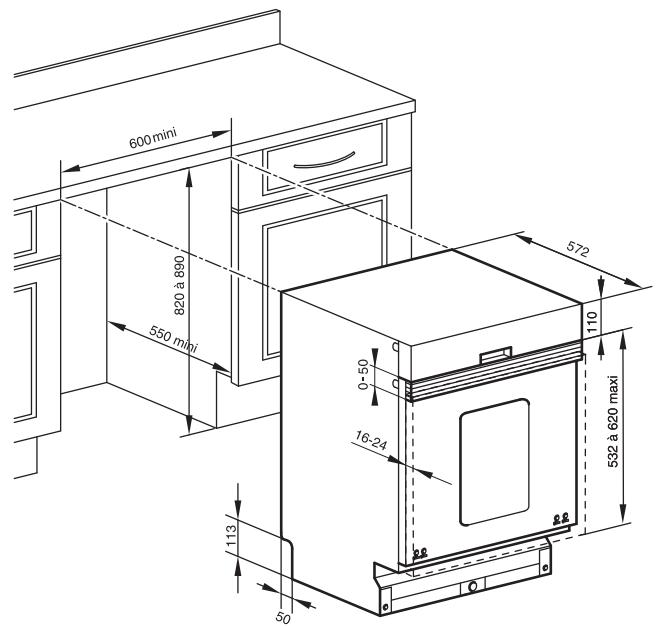

• INBOUWAFMETINGEN U kunt de vaatwasser installeren onder een bestaand aanrecht of werkblad op de voorwaarde dat de inbouwopening overeenkomt met de afmetingen vermeld in de tekening. (Fig. 01).

• LIJST VAN MEEGELEVERDE ONDERDELEN Geluidsafdichtingen Met zelfklevende bevestiging (indien nodig)

Onderste schroef om het paneel op zijn plaats te bevestigen

Zelfklevende wasemwerende plaat

Bevestigingschroeven paneel

Bevestigingsschroeven van het apparaat op het meubelstuk

Geluidsafdichting van schuim

Klembeugel afvoerslang

Instelbare verhoging

Stelsleutel schoen voor

• WATERAANSLUITING Deze vaatwasser kan draaien met koud of warm water tot aan maximaal 60°C. Indien u kiest voor warm water moet u wel controleren of de oorspronkelijke slang dit toestaat (rood merk op de slang). Wij raden u echter aan het apparaat aan te sluiten op koud water. Het apparaat is voorzien van een toevoerslang met een lengte van 1.50 meter.

Sluit de slang aan op een kraan met schroefdraadkop met een diameter van 20/27 (3/4” BSP). Controleren of de watertoevoerdruk niet de hieronder vermelde waarden te boven gaat : Debiet: 10 l/min (1 l/min minimum). Druk : 1 bar tot 10 bar (0.1 – 1 Mpa) A . Indien de druk bij u te hoog is, moet u een drukregelaar installeren. Het Waterbedrijf kan u meer inlichtingen verschaffen over de waterdruk in uw streek.

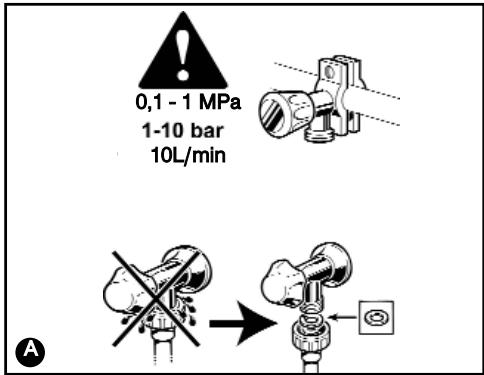

Let op : Indien u zelf-borende kraan gebruikt, moet u controleren of het waterdebiet toereikend is. Kijk eveneens of de afdichting op zijn plaats is gebracht en of de aansluiting naar behoren is aangedraaid A . Gebruik geen al eerder gebruikte slangen voor de aansluiting.

A Gevaar : Het symbool Geeft aan dat de slang is voorzien van een elektrische inrichting om de watertoevoer te stoppen (naar gelang het model). Deze slang niet in water laten liggen en hem niet doorsnijden.

Tip : Iedere aansluiting op een waterleiding houdt automatisch het risico voor lekkage in ongeacht de getroffen voorzorgsmaatregelen. Het is dan ook beter altijd de waterkraan dicht te doen als u de machine niet gebruikt.

De slang niet knikken en/of draaien, hierdoor zou het water niet meer vrijelijk door de slang kunnen stromen, let hierop met name op het moment dat u het apparaat plaatst in zijn opening onder het aanrecht. B . Als het apparaat wordt aangesloten op nieuwe leidingen of leidingen die al even niet zijn gebruikt, moet u het water enkele minuten laten lopen voordat u de watertoevoerslang aansluit. Op deze manier voorkomt u dat zand- of roestresten de filter die in de watertoevoerslang is aangebracht, verstoppen.

2 / INSTALLATIE VAN DE VAATWASSER

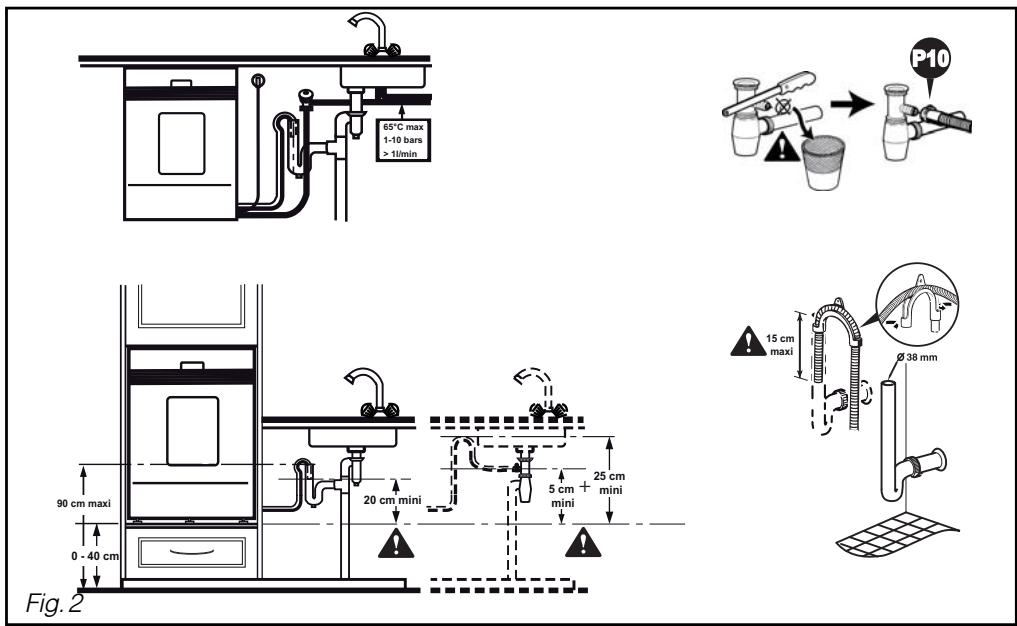

• AFVOER VAN AFVALWATER: FIG. 2 U kunt het uiteinde van de afvoerslang aansluiten - op een geventileerde sifon. - of op de sifon van de gootsteen. Bij de aansluiting op een sifon moet u de afsluiter van de sifon verwijderen. Dan het rubber uiteinde er helemaal in steken. Tenslotte een klembeugel aanbrengen P10 .

U kunt zonodig de slang verlengen (3 meter max.). In dit geval moet u wel controleren of het water naar behoren wegloopt. De slang moet op de vloer liggen en pas verticaal naar boven worden geleid vlakbij het afvoersysteem. Als u het apparaat in een kolom installeert, mag het afvoersysteem niet boven de vaatwasser liggen en moet het zich op zijn minst op 20 cm afstand van de onderzijde van het apparaat bevinden.

Tip : Ervoor zorgen dat de afvoerslang stevig op zijn plaats blijft zitten met behulp van een koppelstuk om overstromingen te voorkomen. De afvoeraansluiting moet zich bevinden op een hoogte gelegen tussen 0.40 m (min.) en 0.90 m (max.) van de vloer.

Belangrijk : Bij het plaatsen van de slang, hem er geleidelijk aan uittrekken om hem niet te knikken B . Voorkom knikken en draaien van de slang zodat het water vrijelijk door de slang kan stromen.

Gelieve de maximum insteekafmetingen van de afvoerbuis in de buis van de syphon te volgen.

65°C max 1-10 bars > 1l/min

2 / INSTALLATIE VAN DE VAATWASSER

• ELEKTRISCHE AANSLUITING Het apparaat moet uit staan als u het op het stroomnet aansluit. Alvorens het apparaat aan te sluiten, moet u de volgende punten controleren : - De spanning van het stroomnet vermeld op het typeplaatje van het apparaat komt overeen met de spanning van het stroomnet bij u thuis. - Uw elektrische kast en de zekering zijn geschikt voor de sterkte van de vaatwasser. Een zekering van minimaal 10 Ampère is nodig. Als u het apparaat moet aansluiten op een voedingsspanning die niet overeenkomt met die vermeld op het apparaat, moet u een adequate trafo er tussen zetten.

Tip : Neem een vakkundige elektricien in de hand om de eventuele wijzigingen aan te brengen of controleer of uw elektrische installatie aan de normen voldoet. Dit apparaat moet absoluut worden aangesloten op een contactdoos met aardeklem. In ieder geval moet de aansluiting voldoen aan de van kracht zijnde normen in het betreffende land en aan de aanvullende voorschriften van de Elektriciteitsmaatschappij.

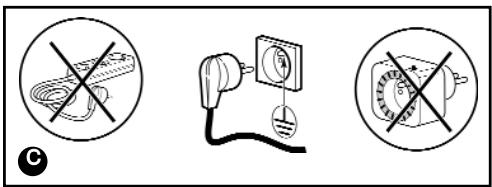

Let op : De contactdoos moet toegankelijk zijn en blijven zelfs na de installatie van het apparaat. Het apparaat mag niet worden aangesloten via een verlengsnoer, een meervoudige contactdoos of een elektrische programmakiezer met uitgestelde start. C .

ingeroepen bij ongevallen of incidenten veroorzaakt doordat het apparaat niet op de aarde is aangesloten of als de aardaansluiting defect blijkt te zijn. De vaatwasser voldoet aan de Europese richtlijnen 73/23/CEE (Richtlijn lage spanning), 89/336/CEE (elektromagnetische compatibiliteit) gewijzigd door de richtlijn 93/68/CEE.

• Vervangen van het netsnoer Gevaar : Veiligheidshalve en om ieder risico uit te sluiten moet deze handeling door de servicedienst van de fabrikant of een vakman met identieke kwalificaties worden verricht.

• Apparaat geleverd zonder contactdoos. Gevaar : De draden van de voedingskabel van uw apparaat zijn gekleurd volgens de hierna volgende code : - Groen en geel Aarde - Blauw Neutraal - Bruin Fase Indien de kleuren van de draden niet overeenkomen met uw contactdoos, moet u als volgt te werk gaan : de groen/gele draad moet worden aangesloten op de aansluiting van uw contactdoos waarop de letter E staat vermeld of het symbool of de een groen/gele kleur. De blauwe draad moet worden aangesloten op de aansluiting met de letter N of van zwarte kleur. De bruine draad moet worden aangesloten op de aansluiting met de letter L of van rode kleur.

Onze aansprakelijkheid kan niet worden

• INBOUWEN • Plak de wasemplaat

• Plak het inbouwschuim vast

• Klip de 3 plaatjes

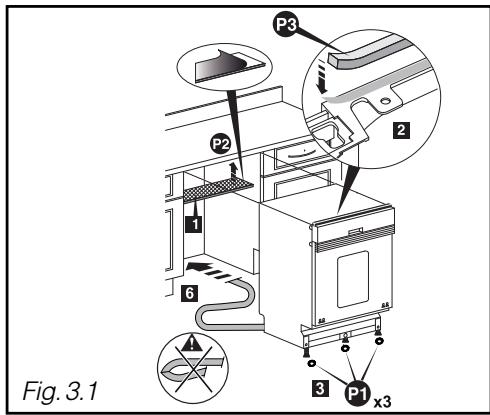

vast onder de schoenen zodat de vaatwasser makkelijker op zijn plaats kan worden geschoven (Fig. 3.1). Fig. 3.1

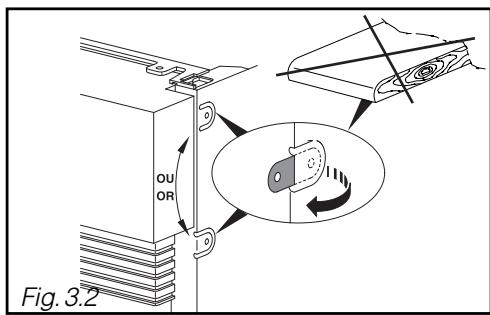

Indien de vaatwasser wordt geïnstalleerd onder een blad van marmer of gelijksoortig materiaal, moet u hem vastzetten met behulp van schroeven aan de zijkanten : hiertoe moet u, voordat u het apparaat op zijn plaats schuift, de haakjes aan beide zijden van het apparaat uitvouwen (Fig. 3.2).

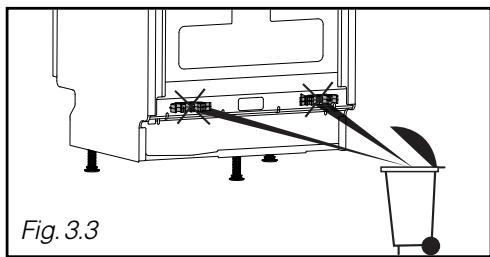

• Verwijder de slanghouders (Fig. 3.3) Fig. 3.2

• Schuif het apparaat op zijn plaats, LET OP, de slangen niet knikken.

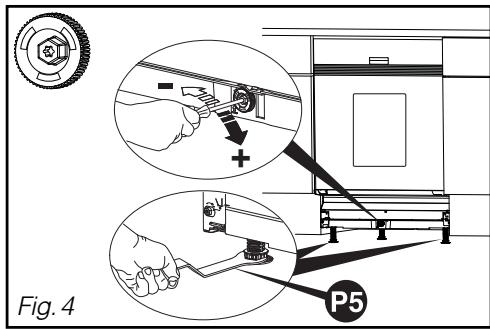

• WATERPAS ZETTEN DOOR DE POTEN IN TE STELLEN De voorpoten van het apparaat zijn verstelbaar, u moet ze zonodig bijstellen met behulp van de meegeleverde sleutel. De centrale poot kan worden bijgesteld via het rode knopje (schroefmachine met opzetstuk 8, pijpsleutel 8 of torx schroevedraaier T20). Het apparaat moet goed waterpas gezet worden zodat de deur perfect kan sluiten en niet zal gaan lekken (Fig. 4). Controleren of de deur van de vaatwasser goed dicht kan gaan, zonder wrijving aan de kanten.

2 / INSTALLATIE VAN DE VAATWASSER

• APPARAAT INGEBOUWD ONDER EEN KOOKPLAAT Gevaar : Als het aanrecht is voorzien van een kookplaat net boven de vaatwasser, moet u absoluut een thermische isolatie aanbrengen boven uw vaatwasser. U kunt deze isolatieset kopen bij uw leverancier. Vergeet niet een stukje open te laten tussen de gasslang en de bovenkant van uw vaatwasser.

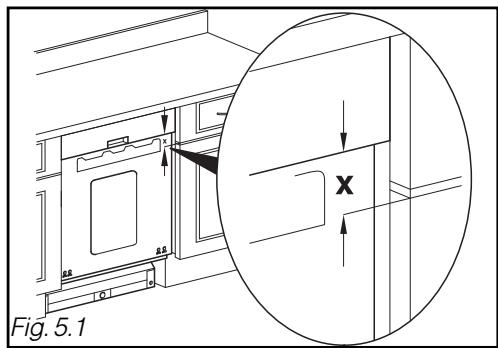

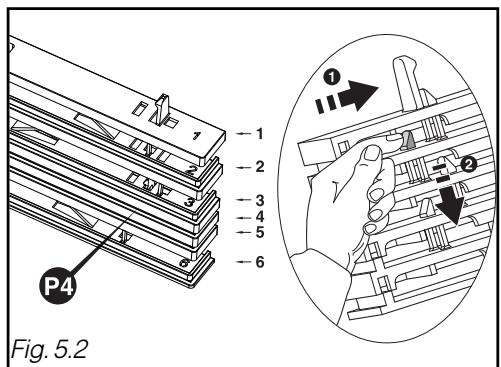

• MONTAGE VAN DE VERHOGINGEN - Meet de afstand X op tussen de onderkant van de lijst en de bovenkant van de deur van het meubel dat naast de vaatwasser staat (Fig. 5.1). Zie de hieronder staande tabel (Fig. 5.2) om het aantal verhogingen dat u op de lijst moet vastklippen te bepalen.

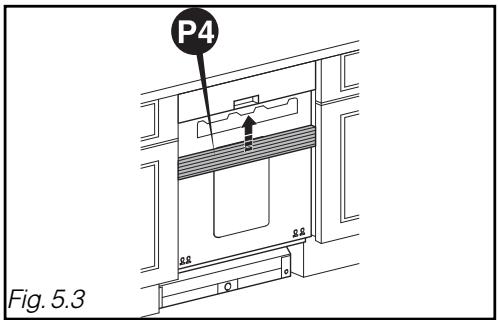

Fig. 5.2 - Klip de ingezette verhogingen P4 op de lijst van het apparaat (Fig. 5.3).

Belangrijk : De hoogte van het paneel plus het maatcijfer X mogen niet meer bedragen dan 620 mm zodat de deur open gaan kan.

Tip : Als de hoogte van de ingezette verhogingen niet geschikt is, kunt u ze uit elkaar halen en de gewenste hoogte instellen.

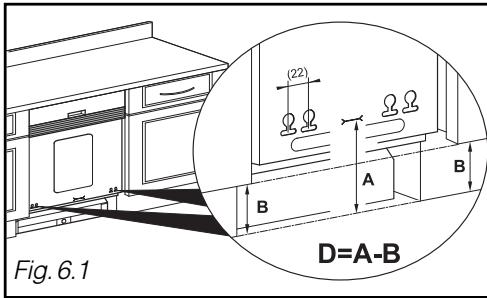

• MONTAGE VAN HET DEURPANEEL - Meet de afstand op tussen de vloer en de onderkant van het deurpaneel van het meubel dat naast de vaatwasser staat (maatcijfer B, Fig. 6.1). - Meet de afstand op tussen de vloer en het merkteken aangebracht op de onderzijde van het deurpaneel (maatcijfer A).

- Bereken nu het maatcijfer D = A – B, trek een lijn op maatcijfer D aan de achterzijde van het paneel, op het onderste gedeelte (Fig. 6.2). 262

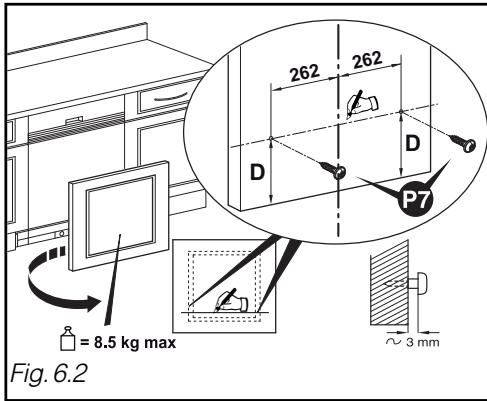

- Zet de plaatsen waar de twee schroeven moeten komen op 262 mm van de as van het houten paneel. De 2 schroeven P7 .op hun plaats brengen (Fig. 6.2)

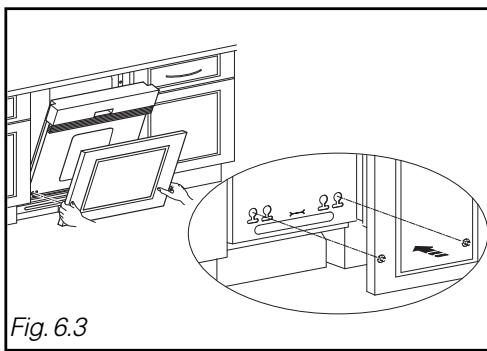

- Zet het deurpaneel op zijn plaats door de 2 schroeven te steken in de openingen van de deur van de vaatwasser (Fig. 6.3)

- Klap het houten paneel tegen de deur en pers zonodig de verhogingen iets (Fig. 6.3).

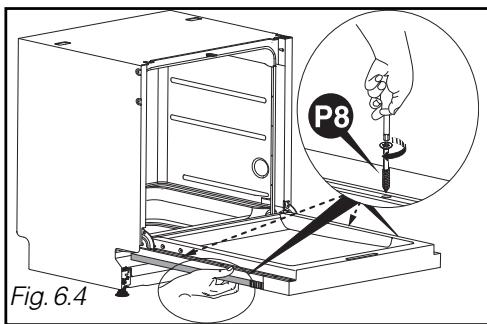

- Doe de deur van de vaatwasser open terwijl u het paneel dat tegen de deur is aangebracht vasthoudt. Centreer het paneel iets aan de zijkanten ten opzichte van de lijst indien nodig. Breng de 2 schroeven P8 op hun plaats (Fig. 6.4). - Indien het schroeven lastig gaat, de schroef P7 de 22 mm verschuiven. - Zonodig 2 extra schroeven P8 , aanbrengen ter vervanging van de 2 onderste schroeven van de tegendeur (RVS schroeven). (Zie pijlen).

Let op : Als het houten paneel bijzonder hard is, moet u de gaten voorboren voordat u gaat schroeven.

Tip: Indien uw apparaat met een geluidsisolatieblad wordt geleverd, moet u dit blad eerst plakken, dwz voordat u het deurpaneel op zijn plaats gaat brengen.

2 / INSTALLATIE VAN DE VAATWASSER

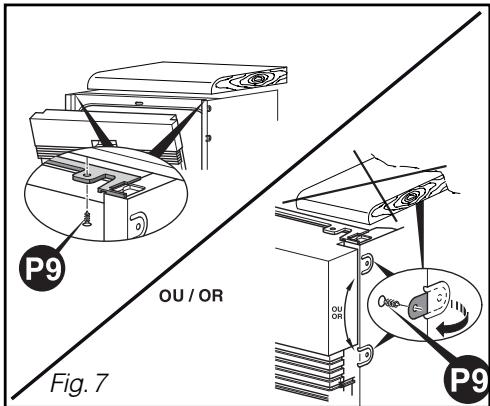

• BEVESTIGING IN DE OMBOUW Zet de vaatwasser vast met behulp van de schroeven P9 onder het aanrecht of het werkblad (Fig. 7) of met behulp van de haakjes die u hebt uitgevouwen (Fig. 3.2).

Let op : De meegeleverde schroef is bestemd voor een paneel met een minimale dikte van 16 mm. Als de dikte minder dan 16 mm bedraagt, moet u een andere schroef gebruiken of deze schroef inkorten.

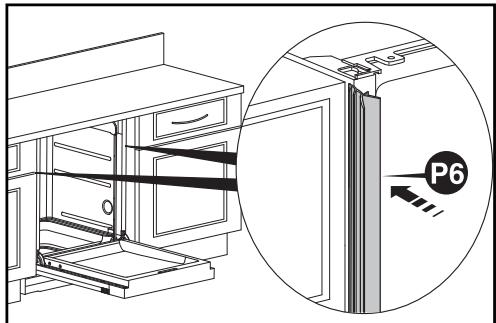

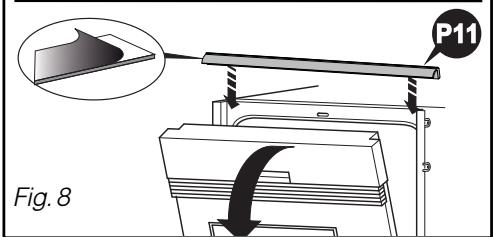

• GELUIDSAFDICHTINGEN Om het ingebouwde apparaat beter geluiddicht te maken, kunt u de geluidsafdichtingen installeren (naar gelang model)( P6 P11 Fig. 8). Indien nodig, in het geval van een grotere nis, de afdichting P6 kleven met behulp van de bijgeleverde kleefstrips. Indien het apparaat zijdelings gemonteerd is, dient de hiel van de afdichtingen P6 uitgesneden te worden voor de doorgang van de bevestigingstabs (tang).

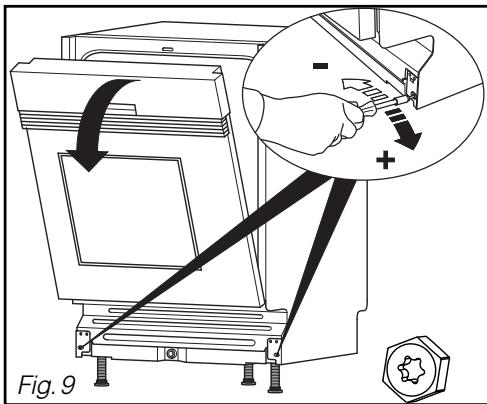

• IN BALANS BRENGEN VAN DE DEUR (LINKS EN RECHTS) Indien nodig de spanning van de veren bijstellen om het gewicht van het aangebrachte paneel te compenseren. De spanning op dezelfde manier rechts en links bijstellen (Fig. 9). De deur is naar behoren in balans als hij niet zwaar openvalt en als hij in open stand horizontaal blijft staan.

2 / INSTALLATIE VAN DE VAATWASSER

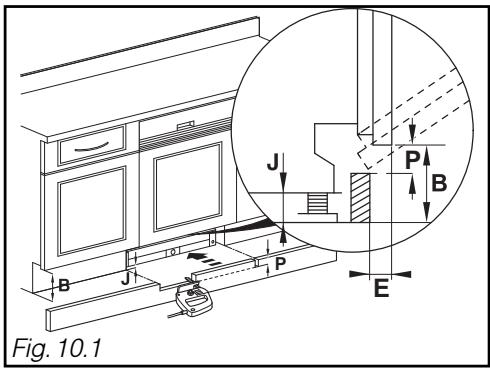

• TERUG MONTEREN VAN DE PLINT De plint weer terug op zijn plaats brengen en hem eventueel bijsnijden volgens het maatcijfer P (zie tabel en Fig. 10.1).

P Berekening van het maatcijfer P (tabel op laatste bladzijde) : - Neem maatcijfer B van Fig. 6.1., meet de speling J op tussen de vloer en de onderkant van de vaatwasser. Bereken B –J . - Meet de diepte van de plint E op (Fig. 10.1) tussen de plint van het meubel en de voorzijde van het meubel. U kunt de waarde P vinden in de tabel gegeven door E en B – J. (bijvoorbeeld : Als E = 100, B – J = 140, dan is P = 23) - U moet nu de plint over een breedte van 600 mm verzagen op een hoogte gelijk aan de waarde P.

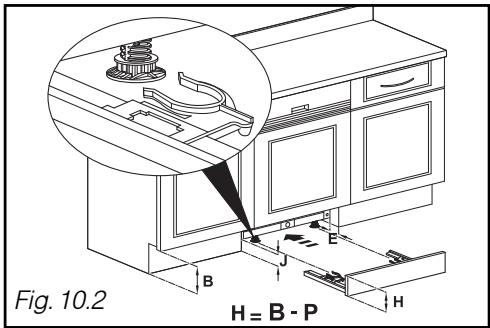

Bij specifieke plinten voor de vaatwasser kunt u bij de servicedienst een losse bevestigingskit (32X3252) krijgen. In dit geval bedraagt de hoogte van de plint H = B - P (Fig. 10.2).
