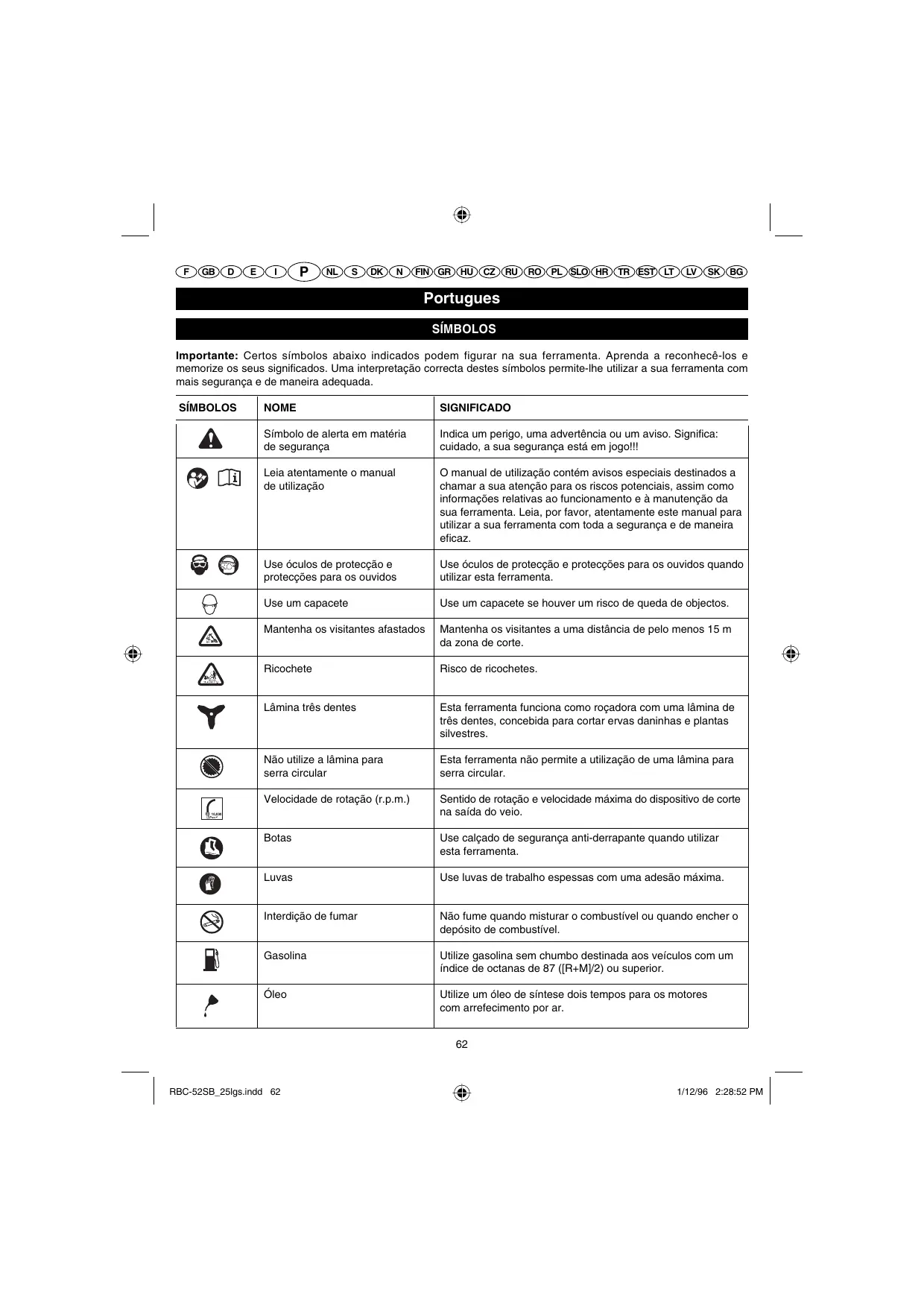

Portugues SÍMBOLOS Importante: Certos símbolos abaixo indicados podem figurar na sua ferramenta. Aprenda a reconhecê-los e memorize os seus significados. Uma interpretação correcta destes símbolos permite-lhe utilizar a sua ferramenta com mais segurança e de maneira adequada. SÍMBOLOS NOME SIGNIFICADO Símbolo de alerta em matéria de segurança Indica um perigo, uma advertência ou um aviso. Significa: cuidado, a sua segurança está em jogo!!! Leia atentamente o manual de utilização O manual de utilização contém avisos especiais destinados a chamar a sua atenção para os riscos potenciais, assim como informações relativas ao funcionamento e à manutenção da sua ferramenta. Leia, por favor, atentamente este manual para utilizar a sua ferramenta com toda a segurança e de maneira eficaz. Use óculos de protecção e protecções para os ouvidos Use óculos de protecção e protecções para os ouvidos quando utilizar esta ferramenta. Use um capacete Use um capacete se houver um risco de queda de objectos. Mantenha os visitantes afastados Mantenha os visitantes a uma distância de pelo menos 15 m da zona de corte. Ricochete Risco de ricochetes. Lâmina três dentes Esta ferramenta funciona como roçadora com uma lâmina de três dentes, concebida para cortar ervas daninhas e plantas silvestres. Não utilize a lâmina para serra circular Esta ferramenta não permite a utilização de uma lâmina para serra circular. Velocidade de rotação (r.p.m.) Sentido de rotação e velocidade máxima do dispositivo de corte na saída do veio. Botas Use calçado de segurança anti-derrapante quando utilizar esta ferramenta. Luvas Use luvas de trabalho espessas com uma adesão máxima. Interdição de fumar Não fume quando misturar o combustível ou quando encher o depósito de combustível. Gasolina Utilize gasolina sem chumbo destinada aos veículos com um índice de octanas de 87 ([R+M]/2) ou superior. Óleo Utilize um óleo de síntese dois tempos para os motores com arrefecimento por ar.

Portugues SÍMBOLOS Importante: Certos símbolos abaixo indicados podem figurar na sua ferramenta. Aprenda a reconhecê-los e memorize os seus significados. Uma interpretação correcta destes símbolos permite-lhe utilizar a sua ferramenta com mais segurança e de maneira adequada. SÍMBOLOS NOME SIGNIFICADO Mistura gasolina + óleo Misture bem o combustível antes de cada enchimento do depósito. Accione 5 vezes a pêra de ferragem. Esta ferramenta obedece a todas as normas regulamentares do país da UE onde foi comprada. Obrigado por ter comprado um produto Ryobi.

O aparador de relva / roçadora foi concebido e fabricado segundo os altos critérios de exigência da Ryobi que fazem com que seja uma ferramenta fiável, fácil de utilizar e segura. Se cuidar dela correctamente, tirará proveito de uma ferramenta resistente e eficaz durante muitos anos.

ADVERTÊNCIA Para reduzir os riscos de ferimentos, é indispensável que leia e compreenda bem este manual de utilização.

ADVERTÊNCIA Não tente utilizar a sua ferramenta antes de ter lido e compreendido bem todas as instruções de segurança contidas neste manual. O incumprimento destas instruções poderia ocasionar acidentes como por exemplo incêndios, choques eléctricos e/ou ferimentos graves. Conserve este manual de utilização e consulte-o regularmente para trabalhar com toda a segurança e informar os outros utilizadores eventuais.

Para trabalhar com toda a segurança, leia e compreenda bem, por favor, todas as instruções antes de utilizar o seu aparador de relva / roçadora. Cumpra todas as instruções de segurança. O não cumprimento das instruções de segurança seguintes pode provocar ferimentos graves.

Não permita que as crianças ou pessoas inexperientes utilizem esta ferramenta. Nunca ponha o motor a trabalhar num local fechado ou mal arejado porque os gases de escape podem ser mortais. Desobstrua a zona de corte antes de cada utilização. Retire as pedras, cacos de vidro, pregos, cabos metálicos, cordas e outros objectos que poderiam ser projectados ou ficarem presos na cabeça de fio ou na lâmina. Use óculos de protecção assim como protecções para os ouvidos quando utilizar esta ferramenta. Use calças compridas e espessas, botas e luvas. Não use roupas folgadas, calções nem jóias nem nunca trabalhe com os pés descalços. Se tiver cabelos compridos, deve prendê-los acima dos ombros para evitar que sejam agarrados pelas peças em movimento. Mantenha as crianças, visitantes e animais pelo menos a 15 m do lugar onde trabalha. Não utilize esta ferramenta se estiver cansado, doente, sob a influência de bebidas alcoólicas ou de drogas ou se tomar medicamentos. Não utilize esta ferramenta se a luz for insuficiente para trabalhar. Tenha o cuidado de se encontrar sempre em posição de equilíbrio. Fique sempre bem apoiado nas pernas e não estique demasiado o braço. Senão, poderá cair ou tocar em peças muito quentes. Mantenha o corpo afastado dos elementos em movimento.

Não aproxime as mãos do escape nem do cilindro do aparador de relva / roçadora porque estas peças ficam escaldantes durante a utilização. Pare sempre o motor e desligue o fio da vela antes de fazer ajustes ou reparações, excepto quando afinar o carburador. Inspeccione a sua ferramenta antes de cada utilização para verificar se nenhuma peça está desapertada, se não há fugas de combustível, etc. Substitua qualquer peça danificada antes de utilizar a sua ferramenta. Seja extremamente prudente porque a cabeça de fio ou a lâmina rodam durante a afinação do carburador. Em certas pessoas, as vibrações sofridas durante a utilização de uma ferramenta portátil podem provocar a "doença de Raynaud", cujos sintomas são picadas, entorpecimentos e uma perda de coloração dos dedos visível geralmente durante uma exposição ao frio. Parece que estes sintomas sejam favorecidos por factores hereditários, por uma exposição ao frio e à humidade, por certos regimes alimentares, pelo tabaco e certos hábitos de trabalho. Desconhece-se, no estado actual dos conhecimentos, que quantidade de vibrações ou que duração da exposição às vibrações pode provocar a doença. Tome, por conseguinte, certas precauções para limitar a sua exposição às vibrações, como, por exemplo: a) Vista-se com roupas quentes quando fizer frio. Quando utilizar esta ferramenta, use luvas para conservar as mãos e os punhos quentes. Parece, com efeito, que o frio seja um dos principais factores que contribuem para o aparecimento da doença de Raynaud. b) Depois de cada utilização, faça alguns exercícios para estimular a circulação do sangue. c) Faça regularmente pausas e limite a sua exposição quotidiana às vibrações. Se sofrer de um destes sintomas, interrompa imediatamente a utilização da sua ferramenta e consulte um médico. Conserve a sua ferramenta em bom estado, verificando se as peças estão bem apertadas e mandando substituir qualquer peça danificada. Misture e conserve o combustível num bidão concebido para conter gasolina. Misture e ponha o combustível no exterior, longe de qualquer centelha ou chama. Tenha o cuidado de limpar qualquer vestígio de combustível derramado. Afaste-se de 9 m pelo menos do local onde encheu o depósito de combustível antes pôr o motor a trabalhar. Pare o motor e espere que tenha arrefecido antes

de enchê-lo com combustível ou antes de arrumar a ferramenta. Antes de transportar a sua ferramenta num veículo, espere que o motor tenha arrefecido, esvazie o depósito e fixe a ferramenta para evitar que ela se mexa durante o transporte. INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS

Substitua a cabeça de fio se estiver estalada, fissurada ou danificada seja como for. Verifique se a cabeça de fio está montada correctamente e bem fixada. O não cumprimento desta instrução pode ocasionar ferimentos graves. Certifique-se que os dispositivos de protecção, correias, deflectores e pegas estão correctamente instalados e bem fixados. Para substituir o fio de corte, utilize apenas fio de corte recomendado pelo fabricante. Nunca utilize nenhum outro dispositivo de corte. Nunca utilize a sua ferramenta se o deflector de relva não estiver montado e em bom estado. Durante a utilização, segure o aparador de relva firmemente pelas duas pegas. Tenha o cuidado de conservar a cabeça de fio abaixo do nível da sua cintura. Nunca tente cortar se a cabeça de fio estiver a mais de 76 cm do chão. INSTRUÇÕES DE SEGURANÇA ESPECÍFICAS ÀS ROÇADORAS E À UTILIZAÇÃO DE UMA LÂMINA

Depois de ter parado motor, conserve a lâmina em rotação na relva espessa ou nas ervas daninhas até que esta deixe de rodar. Não utilize a roçadora se o protector de lâmina não estiver correctamente instalado e fixado ou se não estiver em bom estado. Use luvas espessas quando instalar ou retirar uma lâmina. Pare sempre o motor e desligue o fio da vela antes de tentar retirar qualquer elemento entalado na lâmina e antes de mudar ou retirar uma lâmina. Não tente tocar na lâmina nem pará-la quando ela estiver em rotação. Uma lâmina que roda por inércia depois da paragem do motor ou quando o gatilho é solto pode provocar ferimentos graves. Mantenha o controlo da ferramenta até que a lâmina tenha parado completamente.

Peso - sem combustível nem sistema de corte - sem combustível, com lâmina - sem combustível, com cabeça de fio Capacidade do depósito Largura de corte Cilindrada RBC-52SB RBC-40SB Rendimento máx. do motor (de acordo com a ISO 8893) RBC-52SB RBC-40SB Velocidade máxima de rotação Regime do motor à velocidade de rotação máx. Regime do motor ao ralenti Consumo de combustível (de acordo com a ISO 8893) ao rendimento máx. do motor Consumo específico de combustível (de acordo com a ISO 8893) ao rendimento máx. do motor Nível de vibrações ao ralenti - pega esquerda - pega direita Nível de vibrações ao regime máximo - pega esquerda - pega direita Pressão acústica (de acordo com a EN ISO 11806:1997, ISO 7917:1987) Potência acústica (de acordo com a ISO 10884) Substitua qualquer lâmina danificada. Certifiquese que a lâmina está correctamente instalada e firmemente fixada antes de cada utilização. O não cumprimento desta instrução pode ocasionar ferimentos graves. Em caso de substituição da lâmina, utilize unicamente uma lâmina de três dentes especificamente concebida para a sua roçadora. Nunca utilize um outro modelo de lâmina. As lâminas de três dentes estão concebidas para cortar ervas daninhas e plantas silvestres unicamente. Não utilize esta ferramenta para outras aplicações. Nunca utilize lâminas de três dentes para cortar arbustos. Tenha muito cuidado quando utilizar esta ferramenta equipada com uma lâmina. Pode ocorrer um coice quando a lâmina entra em contacto com um elemento que ela não pode cortar. Este contacto pode provocar a paragem brutal da lâmina durante um curto momento e projectar subitamente a ferramenta para longe do objecto atingido. Esta reacção pode ser bastante violenta podendo causar ao utilizador a perda de controlo da ferramenta. Um coice pode ocorrer se a lâmina encontrar um obstáculo, se bloquear ou se torcer. O coice ocorre mais provavelmente numa zona onde é difícil de ver o elemento que vai cortar. Para trabalhar em boas condições e com toda a segurança, corte as ervas daninhas fazendo um movimento da direita para a esquerda. Se um objecto ou um pedaço de madeira se encontrar na passagem da lâmina, este movimento lateral permite reduzir o efeito de coice. Nunca corte elementos com mais de 13 mm de diâmetro. Utilize sempre a alça quando utilizar a roçadora e ajuste-a de forma que tenha uma posição de trabalho confortável. Segure firmemente a sua ferramenta pelas duas pegas quando cortar. Conserve a lâmina longe do seu corpo e abaixo do nível da cintura. Nunca utilize a roçadora pondo a lâmina a mais de 76 cm do chão. Proteja a lâmina de três dentes pondo a protecção de lâmina no seu devido lugar antes de arrumar ou de transportar a sua ferramenta. Retire sempre a protecção de lâmina antes de utilizar a sua ferramenta. Se a protecção de lâmina não for retirada, ela poderia ser projectada durante a rotação da lâmina. 7,52 kg 7,87 kg 7,72 kg 1230 cm3 415 mm 51,7 cm3 40 cm3 1,4 kW / 1,9 HP 1,27 kW / 1,7 HP 10000 r.p.m. 12500 r.p.m. 2250-2750 r.p.m. 0,85 kg/h 0,45 kg/h 7,3 m/s2 7,5 m/s2 7,2 m/s2 7,5 m/s2 102 dBA 115 dBpA DESCRIÇÃO

Chave sextavada Furo no cárter de engrenagens Fenda do flange superior Flange de disco Porca de aperto Lâmina Anilha oca Anilha Porca de bloqueio da lâmina Caixa de engrenagens Chave de velas Cabeça de fio

Portugues elemento de protecção correspondente (protector de lâmina/deflector de relva). DESCRIÇÃO

Haste de comando Deflector de relva Parafuso do deflector de relva Linguetas de bloqueio Entalhe Pega Suporte inferior Tubo superior Punho de aceleração Grampo superior Mosquetão Alça Lingueta de desbloqueio rápido Suporte de fixação Zona de corte de eficácia máxima Zona de corte que apresenta perigo Interruptor Pêra de ferragem Alavanca do starter Protecção de lâmina Filtro MONTAGEM DO PROTECTOR DE LÂMINA (Fig. 5)

Coloque a barra da pega (18) no grampo inferior (19) localizado no cárter do veio de transmissão (20). Nota: O manete do acelerador (21) manual tem de estar montado do lado direito do operador. Coloque o suporte superior (22) por cima do punho e aperte os quatro parafusos M5 x 25. Ajuste a barra da pega, de forma a que a mesma permita ao operador exercer o melhor controlo possível com uma postura direita e cómoda. CONVERSÃO DA ROÇADORA EM APARADOR DE RELVA RETIRADA DA LÂMINA (Fig. 7)

INSTALAÇÃO DA ALÇA (Fig. 3)

Fixe o deflector de relva (14) no protector de lâmina inserindo as duas linguetas de bloqueio (16) nos dois entalhes (17). Aperte firmemente o parafuso com a chave de fenda fornecida. ADVERTÊNCIA Pare sempre o motor e desligue o fio da vela antes fazer regulações, como por exemplo quando muda de dispositivo de corte. Reduz assim os riscos de ferimentos graves. MONTAGEM

Fixe a protector de lâmina no suporte de fixação (26) fazendo passar os quatro parafusos (M5x16) na placa de montagem, por baixo do protector de lâmina e em seguida no suporte de fixação. Aperte firmemente os quatro parafusos com a chave de fenda fornecida. Nota: Quando utilizar a cabeça de fio (12), o deflector de relva deve ser fixado no protector de lâmina. Prenda o mosquetão (23) da alça na argola de fixação (24) situada no tubo do bloco-motor. Ajuste a posição da argola de fixação no tubo para obter uma posição de trabalho confortável e estável, de forma que a lâmina ou a cabeça de fio fique entre 100 e 300 mm acima do chão. Nota: Para soltar facilmente a alça da ferramenta, puxe bruscamente a lingueta de desbloqueio rápido (25).

DO PROTECTOR DE LÂMINA (Fig. 4) Insira a pequena chave sextavada (1) no furo do cárter de engrenagens (2) e na fenda do flange superior (3). Rode a porca de bloqueio da lâmina (9) para a direita por meio da parte mais larga da chave de velas, e em seguida retire a porca. Retire a anilha (8), a anilha oca (5), o flange inferior (6), a lâmina e o flange superior (4). Conserve os flanges superior e inferior para a instalação da cabeça de fio. Fixe o deflector de relva (14) no protector de lâmina inserindo as duas linguetas de bloqueio nos entalhes. Aperte em seguida o parafuso do deflector de relva por meio da parte chave de fenda da chave de velas. Nota: Arrume cuidadosamente as peças da roçadora para que possa reutilizá-las. RETIRADA DA CABEÇA DE FIO (Fig. 6)

Nota: Quando converter a roçadora em aparador de relva ou inversamente, certifique-se que utiliza o Insira os flanges superior e inferior no veio, orientando-os de forma que se encaixem correctamente.

Portugues Use óculos de segurança e protecções para os ouvidos. MONTAGEM

Insira a chave sextavada no furo do cárter de engrenagens e na fenda do flange superior. Coloque a parte mais estreita da haste roscada de comando (13) no veio e rode-a para a esquerda. Aperte firmemente. Deixando o eixo de bloqueio no furo do cárter de engrenagens e na fenda do flange superior, coloque a cabeça de fio (12) na parte mais larga da haste roscada de comando e rode-a para a direita. Aperte firmemente. Mantenha os visitantes e especialmente as crianças e os animais, a uma distância de pelo menos 15 m da zona de corte. COMBUSTÍVEL DEPÓSITO

Insira a chave sextavada no furo do cárter de engrenagens e na fenda do flange superior. Retire a cabeça de fio rodando-a para a direita. Deixando a chave sextavada no furo do cárter de engrenagens e na fenda do flange de lâmina, rode a haste roscada de comando para a direita para retirála. Retire os flanges inferior e superior. Conserve-os para a instalação da lâmina. Desaperte o parafuso do deflector de relva. Retire o deflector de relva carregando nas duas linguetas de bloqueio e puxando ao mesmo tempo o deflector para baixo para soltá-lo do protector de lâmina. Nota: arrume cuidadosamente a cabeça de fio e o deflector de relva para que possa reutilizá-los.

Manipule sempre o combustível com cuidado porque é um produto extremamente inflamável. Misture e deite sempre o combustível ao ar livre, longe de qualquer centelha ou chama. Não respire os vapores do combustível. Evite qualquer contacto com a gasolina ou o óleo. Evite sobretudo qualquer projecção de gasolina ou de óleo para os olhos. Se a gasolina ou o óleo for projectado para os olhos, lave-os imediatamente com água limpa. Se ficarem irritados, consulte imediatamente um médico. Enxugue imediatamente qualquer vestígio de combustível derramado.

Instale o flange superior no veio, orientando-o de forma que se encaixe correctamente no cárter de engrenagens. Insira a lâmina no flange superior. Insira o flange inferior no veio, com o lado oco contra o furo da lâmina. Insira em seguida a anilha oca e depois a anilha. Insira a porca de bloqueio da lâmina rodando-a para a esquerda. Insira a chave sextavada no furo do cárter de engrenagens e na fenda do flange superior. Aperte firmemente a porca de bloqueio da lâmina por meio da parte mais larga da chave de velas.

UTILIZAÇÃO A sua ferramenta funciona com um motor de 2 tempos que requer uma mistura de gasolina e de óleo de síntese 2 tempos. Misture a gasolina sem chumbo e o óleo de síntese 2 tempos num recipiente limpo aprovado para conter gasolina. O motor funciona com gasolina sem chumbo para veículos com um índice de octanas de 87 ([R + M] / 2) ou superior. Não utilize misturas gasolina/óleo vendidas nas estações de serviço, especialmente as misturas para motos, motocicletas, etc. Utilize unicamente um óleo de síntese dois tempos. Não utilize óleo de motor para viaturas nem óleo 2 tempos para motores de barcos fora de borda. Misture a gasolina e o óleo de síntese 2 tempos segundo a relação de 30:1. Misture bem o combustível antes de cada enchimento do depósito. Misture o combustível em pequenas quantidades: não misture combustível para mais de um mês. Recomendamos-lhe que utilize também um óleo de síntese 2 tempos que contenha um estabilizador de combustível. Leia o manual de utilização e cumpra as advertências e as instruções de segurança.

Portugues UTILIZAÇÃO CONSELHOS DE CORTE (Fig. 9)

Limpe o depósito à volta do tampão para evitar qualquer contaminação do combustível. Desaperte lentamente o tampão do depósito para aliviar a pressão e evitar que do combustível se derrame à volta do tampão. Deite com cuidado a mistura o combustível no depósito, evitando derramá-lo. Antes de tornar a apertar o tampão, limpe a junta e certifique-se que está em bom estado. Reponha imediatamente o tampão do depósito e aperte-o firmemente. Tenha o cuidado de limpar qualquer vestígio de combustível derramado. Afaste-se de 9 m pelo menos do local onde encheu o depósito de combustível antes pôr o motor a trabalhar. Nota: É normal que o motor deite fumo durante a primeira utilização e mesmo às vezes depois disso.

UTILIZAÇÃO DA ROÇADORA (Fig. 10-11) Segure a pega direita da roçadora com a mão direita e a pega esquerda com a mão esquerda. Segure firmemente a sua ferramenta com ambas as mãos durante todo o tempo de utilização. A roçadora deve ser segura numa posição de trabalho confortável, com a pega direita situada ao nível da sua anca. Segure firmemente a sua ferramenta e conserve uma posição estável. Evitará assim a perda de equilíbrio em caso de coice da lâmina. ADVERTÊNCIA Pare sempre o motor antes de encher o depósito. Nunca encha o depósito de uma máquina quando o motor estiver a trabalhar ou se ainda estiver quente. Afaste-se de 9 m pelo menos do local onde encheu o depósito de combustível antes pôr o motor a trabalhar. Não fume! 1 Litro 2 Litros 3 Litros 4 Litros 5 Litros

Segure o aparador de relva inclinado para a zona a cortar – ver a zona de corte de eficácia máxima (27). Se não inclinar correctamente o aparador de relva, o corte pode vir a ser perigoso – ver a zona de corte que apresenta um perigo (28). São as extremidades do fio que cortam; por isso, não mergulhe a cabeça de fio na relva alta. O contacto com arames farpados, cercas, muros, passeios ou a madeira gasta o fio mais rapidamente e pode mesmo parti-lo. Evite o contacto com árvores e arbustos. A casca de árvore, os frisos de madeira, os revestimentos e os postes de cercas podem ser maltratados pelo fio. Ajuste a alça de forma que tenha uma posição de trabalho confortável. A alça permite conservar também a lâmina a uma boa distância do seu corpo. Tenha muito cuidado quando utilizar esta ferramenta equipada com uma lâmina. Pode ocorrer um coice quando a lâmina entra em contacto com um elemento que ela não pode cortar. Este contacto pode provocar a paragem brutal da lâmina durante um curto momento e projectar subitamente a ferramenta para longe do objecto atingido. Esta reacção pode ser bastante violenta podendo causar ao utilizador a perda de controlo da ferramenta. Um coice pode ocorrer se a lâmina encontrar um obstáculo, se bloquear ou se torcer. O coice ocorre mais provavelmente numa zona onde é difícil de ver o elemento que vai cortar. Para trabalhar em boas condições e com toda a segurança, corte as ervas daninhas fazendo um movimento da direita para a esquerda. Se um objecto ou um pedaço de madeira se encontrar na passagem da lâmina, este movimento lateral permite reduzir o efeito de coice. 30:1 UTILIZAÇÃO DO APARADOR DE RELVA (Fig. 8) Segure a pega direita do aparador de relva com a mão direita e a pega esquerda com a mão esquerda. Segure firmemente a sua ferramenta com ambas as mãos durante todo o tempo de utilização. O aparador de relva deve ser seguro numa posição de trabalho confortável, com a pega direita ao nível da anca. Utilize sempre o aparador de relva em pleno regime. Corte as ervas altas de cima para baixo, para evitar que a relva se enrole à volta do tubo e da cabeça de fio, o que poderá provocar um sobreaquecimento do motor. Se a relva se enrolar na cabeça de fio, pare o motor, desligue o fio da vela e retire a relva entalada. Uma utilização prolongada em regime médio provocará um escorrimento de óleo pelo escape.

LÂMINA DE TRÊS DENTES

As lâminas de três dentes estão concebidas para cortar ervas daninhas e plantas silvestres unicamente. Quando a lâmina estiver embotada, pode virá-la ao contrário para que possa continuar a utilizá-la. Não afie uma lâmina de três dentes.

CONSELHOS DE CORTE COM A LÂMINA ADVERTÊNCIA Tenha muito cuidado quando utilizar uma lâmina. Leia atentamente a secção "Instruções de segurança específicas às roçadoras e à utilização de uma lâmina" deste manual.

Para parar o motor, ponha o interruptor liga / desliga em “O”. Segure sempre a sua ferramenta com ambas as mãos quando a utilizar. Agarre bem a sua ferramenta pelas pegas. Segure firmemente a sua ferramenta e conserve uma posição estável. Evitará assim que perca o equilíbrio em caso de coice da lâmina. Inspeccione a zona a cortar e limpe-a dos obstáculos tais como cacos de vidro, pedras, betão, arames, cabos, madeira, metal, etc. Nunca utilize a roçadora ao longo de caminhos, tapumes, postes, edifícios ou outros obstáculos fixos. Nunca reutilize uma lâmina depois de ter batido com ela num objecto duro se não tiver verificado se ela ficou ou não danificada. Nunca utilize uma lâmina danificada. Corte fazendo um largo movimento de varredura lateral, da direita para a esquerda. MANUTENÇÃO ADVERTÊNCIA Para a manutenção, utilize somente peças, acessórios e ferramentas de origem. O incumprimento desta instrução poderia ocasionar riscos de mau funcionamento da ferramenta e ferimentos graves. Além disso, tornaria a garantia nula e caduca.

COLOCAÇÃO EM FUNCIONAMENTO E

PARAGEM DA FERRAMENTA (Fig.12; Fig.16) ADVERTÊNCIA Nunca ponha o motor a trabalhar num local fechado ou mal arejado porque os gases de escape podem ser mortais.

Coloque o aparador de relva numa superfície plana desobstruída. Para pôr o motor a trabalhar, coloque o interruptor ligar / desligar (29) em “I” (funcionamento). A alavanca do starter deve já encontrar-se na posição aberta ( ). Puxe o arrancador até que o motor arranque. Coloque o aparador de relva numa superfície plana desobstruída. Para pôr o motor a trabalhar, coloque o interruptor ligar / desligar (29) em “I” (funcionamento). Accione 5 vezes a pêra de ferragem (30). Nota: Carregue no gatilho de aceleração (21) somente depois de o motor pegar. Caso contrário, impediria a colocação em funcionamento correcta da ferramenta. Coloque a alavanca de starter (31) para cima na posição fechada ( ). Puxe o arrancador até que o motor arranque. Coloque a alavanca de starter para baixo na posição aberta ( ). Deixe o motor a trabalhar durante alguns minutos antes de começar a utilizar a ferramenta. Não utilize o sistema de corte com o motor a trabalhar ao ralenti. Em caso de incumprimento desta instrução, a embraiagem tem que ser ajustada ou a máquina precisa de ser reparada com urgência por um técnico qualificado. Pode fazer unicamente as regulações e as reparações descritas neste manual. Para qualquer outra intervenção, entregue o aparador de relva a um Centro Serviço Homologado Ryobi. Uma manutenção inadequada da ferramenta pode ocasionar um excesso de resíduos de carvão que podem reduzir a eficácia da ferramenta e provocar uma descarga de resíduo oleoso negro pelo escape. Certifique-se que os dispositivos de protecção, correias, deflectores e pegas estão correctamente instalados e fixados. Evitará assim os riscos de ferimentos graves.

Utilize unicamente fio de 2,7 mm de diâmetro. Pare o motor e desligue o fio da vela. Segure a cabeça de fio e desenrosque-a da bobina fazendo-a rodar para a direita. Carregue no botão da cabeça de fio e desenrole o fio. Carregue no botão e faça passar o novo fio no olhal da cabeça de fio.

Portugues vela de ignição TORCH L7RTC com um afastamento dos pólos de 0,6-0,7 mm. Utilize unicamente o modelo recomendado e substitua a vela todos os anos. MANUTENÇÃO PROTECÇÃO DE LÂMINA (Fig. 13) Instale sempre a protecção de lâmina (32) quando não utilizar a sua roçadora. Use sempre luvas e tenha muito cuidado quando manipular a lâmina. ARRUMAÇÃO (PARA 1 MÊS OU MAIS)

Nota: Retire sempre a protecção de lâmina antes de utilizar a sua ferramenta. Se a protecção de lâmina não for retirada, ela poderia ser projectada no momento da rotação da lâmina.

Consoante o tipo de combustível utilizado, o tipo e a quantidade de óleo utilizado e/ou as condições de utilização, o orifício de escape e o escape podem ficar obstruídos por um excesso de resíduos de carvão. Se notar uma perda de potência da sua ferramenta, mande limpá-la por um técnico qualificado.

Deite todo o combustível que resta no depósito num bidão aprovado para conter gasolina. Ponha o motor a trabalhar até que ele se vá abaixo. Limpe cuidadosamente o aparador de relva. Arrume-o num local bem arejado, fora do alcance das crianças. Não o arrume perto de produtos corrosivos como, por exemplo, produtos químicos de jardinagem e sal para descongelação. Proteja a lâmina pondo a protecção de lâmina no seu lugar antes de arrumar ou transportar a sua ferramenta. Refira-se às normas ISO e às regulamentações locais relativas à arrumação e à manipulação de combustível. Pode utilizar o combustível que resta com uma outra ferramenta equipada com um motor de dois tempos. SUBSTITUIÇÃO E LIMPEZA DO FILTRO DE AR (Fig. 14) Para uma melhor eficácia e uma longa vida útil da sua ferramenta, conserve o filtro de ar limpo.

Retire a tampa do filtro de ar desapertando o parafuso situado na tampa. Retire a placa de fixação que se encontra no interior do alojamento do filtro de ar. Reponha o filtro de ar no seu devido lugar. Reponha a placa de fixação no seu devido lugar. Reponha a tampa do filtro de ar aperte o parafuso firmemente. TAMPÃO DO DEPÓSITO DE COMBUSTÍVEL ADVERTÊNCIA Um tampão de depósito não estanque pode provocar riscos de incêndio e deve ser substituído imediatamente. O tampão do depósito contém um filtro e uma válvula anti-retorno não reparáveis. Um filtro sujo prejudica o bom funcionamento do motor. Se o motor funcionar melhor quando o tampão do depósito estiver ligeiramente desenroscado, é possível que a válvula anti-retorno esteja defeituosa ou que o filtro esteja sujo. Substitua o tampão do depósito se necessário. VELA A vela utilizada com o aparador de relva / roçadora é uma

RESOLUÇÃO DOS PROBLEMAS

SOLUÇÃO O motor não arranca.

1. Nenhuma centelha.

1. Verifique o estado da vela. Retire a vela. Reponha

a tampa da vela no seu devido lugar e monte a vela no cilindro metálico. Puxe o arrancador e veja se aparece uma centelha no eléctrodo da vela. Se não aparecer nenhuma centelha, torne a fazer este teste com uma nova vela.

2. Accione a pêra de ferragem até que fique cheia de

combustível. Se a pêra de ferragem não ficar cheia, o sistema de alimentação de combustível está obstruído. Contacte um centro de reparações. Se a pêra de ferragem ficar cheia, pode ser que o motor esteja afogado (ver parágrafo seguinte).

3. Retire a vela e vire o aparador de relva ao contrário

de forma que o orifício da vela fique dirigido para o chão. Certifique-se que a alavanca do starter está na posição aberta ( ) e puxe 10 a 14 vezes o arrancador. Isso deve limpar o motor do excesso de combustível. Limpe e reponha a vela. Mantendo o gatilho completamente premido, puxe três vezes o arrancador com a alavanca do starter na posição aberta ( ). Se o motor não pegar, coloque a alavanca do starter na posição fechada ( ) e siga as instruções contidas na secção “Colocação em funcionamento e paragem da ferramenta”. Se o motor continuar a não arrancar, repita estas diversas etapas com uma vela nova.

4. Contacte um centro de reparações.

2. Falta de combustível.

3. O motor está afogado.

4. O arrancador é mais difícil

de puxar do que quando a ferramenta era nova. O motor arranca mas não acelera. Deve afinar o carburador. Contacte um centro de reparações. O motor não atinge a sua alta velocidade e deita fumos em excesso.

1. A mistura de combustível

deve ser verificada.

1. Utilize um combustível recentemente misturado que

contenha a boa proporção de óleo de síntese 2 tempos.

2. Limpe o filtro de ar. Refira-se à secção

"Substituição e limpeza do filtro de ar".

3. Contacte um centro de reparações.

2. O filtro de ar está sujo.

3. O carburador precisa

RESOLUÇÃO DOS PROBLEMAS

SOLUÇÃO O motor arranca, trabalha e acelera mas não se aguenta ao ralenti. Deve afinar o carburador. Contacte um centro de reparações. A lâmina continua rodar quando o motor está ao ralenti. Deve afinar o carburador. Contacte um centro de reparações. A relva enrola-se à volta do tubo e da cabeça de fio.

1. Você corta relva alta

1. Corte as relvas altas de cima alto para baixo.

2. Você utiliza o aparador de 2. Utilize o aparador de relva à velocidade máxima.

relva numa velocidade média. Há óleo que escoa pelo escape.

1. Você utiliza o aparador de 1. Utilize o aparador de relva à velocidade máxima.

relva numa velocidade média.

2. A mistura de combustível

2. Utilize um combustível recentemente misturado que

deve ser verificada. contenha a boa proporção de óleo de síntese 2 tempos.

3. O filtro de ar está sujo.

3. Limpe o filtro de ar. Refira-se à secção

"Substituição e limpeza do filtro de ar".

4. Deve afinar o carburador.

4. Contacte um centro de reparações.

Este produto Ryobi está garantido contra os vícios de fabrico e as peças defeituosas por um prazo de vinte e quatro (24) meses, a contar da data que faz fé no original da factura emitida pelo vendedor ao utilizador final. As deteriorações provocadas pelo desgaste normal, por uma utilização ou uma manutenção anormal ou não autorizada, ou por uma sobrecarga ficam excluídas da presente garantia assim como os acessórios tais como baterias, lâmpadas, lâminas, ponteiras, sacos, etc. No caso de mau funcionamento durante o período de garantia, queira enviar o produto NÃO DESMONTADO com a prova de compra ao seu fornecedor ou ao Centro de Serviço Autorizado Ryobi mais próximo. Os seus direitos legais relativos aos produtos defeituosos não são prejudicados pela presente garantia.

Declaramos sob a nossa responsabilidade que o produto, ao qual se aplica esta declaração, obedece aos requisitos de base relativos à saúde da directiva Máquinas 98/37/EC e outras directivas aplicáveis, como por exemplo a directiva CEM 89/336/EEC e as directivas 2000/14/EC. Nous déclarons ce produit conforme aux exigences stipulées dans la directive 2000/14/EC. Declaramos que este produto obedece aos requisitos estipulados pela directiva 2000/14/EC. Niveau de puissance acoustique mesuré : Niveau de puissance acoustique garanti : Date d'émission : Nível de potência acústica medido: Nível de potência acústica garantido: Data de emissão: 110 dB (A) 115 dB (A) 12 / 2006 A documentação técnica está conservada pela Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong. Déclaration de conformité établie en 12 / 2006 par Homelite Far East Co., Ltd. Declaração de conformidade emitida em Abril de 2006 pela Homelite Far East Co., Ltd.
