Tipo de produto	Aspirador robô
Marca	Samsung
Modelo	SR8950 NAVIBOT

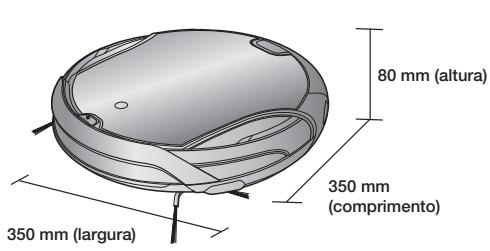

Dimensões	Diâmetro 350 mm, altura 80 mm
Peso	3,2 kg
Alimentação	AC 220-240 V ~ 50-60 Hz
Consumo elétrico	40 W (carregamento e unidade principal)
Tipo de bateria	Lítio-íon recarregável, 14,4 V / 31,68 Wh
Autonomia	Aproximadamente 100 minutos (piso duro)
Tempo de carga	Aproximadamente 180 minutos
Modos de limpeza	Automático, Localizado, Intensivo, Manual, Temporizador, Semanal
Método de navegação	Visionary Mapping Plus™ (reconhecimento da forma do teto)
Sensores	Obstáculos, inclinação (3 sensores anti-queda), poeira, parada
Escova principal	Escova cilíndrica removível, lavável
Escova lateral	Escova rotativa lateral (direita e esquerda)
Filtro	Filtro de tela lavável
Capacidade do coletor	Não especificada, esvaziar regularmente
Estação de recarga	Com pinos de carregamento, cabo de alimentação
Acessórios incluídos	Controle remoto (pilhas AAA não fornecidas), módulo Virtual Guard, filtro reserva, escova de limpeza
Segurança	Parada automática das escovas e do motor em caso de levantamento, detecção de obstáculos e escadas
Manutenção	Limpar regularmente os sensores, o coletor, os filtros, a escova principal e a escova lateral
Peças sobressalentes	Bateria, filtros, escovas (contatar o SAC Samsung)
Garantia	1 ano peças e mão de obra (a partir da data da compra)

Perguntas frequentes - SR8950 NAVIBOT SAMSUNG

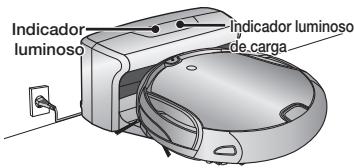

Como carregar o aspirador robô pela primeira vez?

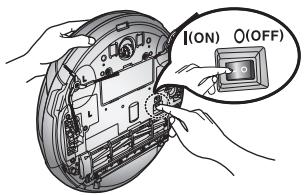

Ative o botão de ligar localizado embaixo do aparelho, coloque o robô na estação de recarga alinhando os pinos. Deixe-o carregar completamente (aproximadamente 180 minutos) antes do primeiro uso. A luz fica verde e a tela exibe "FULL".

O que fazer se o robô não retornar automaticamente à estação de recarga?

Verifique se a estação está conectada e se não há obstáculos a menos de 1 m na frente e 50 cm nas laterais. Limpe os pinos de carga com um pano seco. Se o módulo Virtual Guard estiver muito próximo, afaste-o. Em caso de falha, recarregue o robô manualmente.

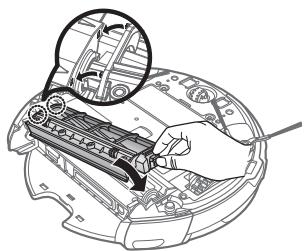

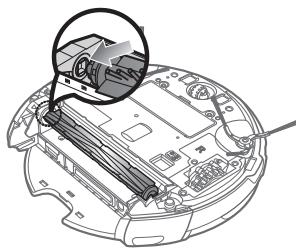

Como limpar a escova principal?

Desligue primeiro o botão de ligar embaixo do robô. Remova a tampa da escova pressionando o gancho e levante a escova. Remova cabelos ou fios enrolados com uma escova ou aspirador. Monte novamente inserindo primeiro o lado oposto ao botão e encaixando o outro lado.

O que significa o código de erro 008?

O código 008 indica que o coletor de poeira não está inserido corretamente. Remova-o e reinsira-o até ouvir um "clique". Certifique-se de que o filtro está no lugar.

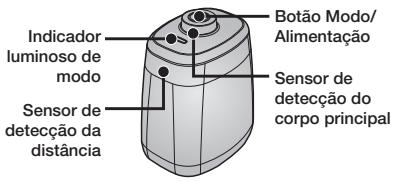

Como instalar o módulo Virtual Guard?

Insira 2 pilhas alcalinas tipo D (LR20) respeitando a polaridade. Ligue o módulo pressionando o botão Mode até que a luz vermelha pisque (modo Fence). Coloque-o na frente da área a ser bloqueada, orientado de modo a criar uma barreira infravermelha invisível de pelo menos 2,5 m.

Por que o robô está aspirando com menos força?

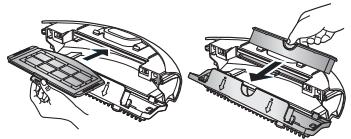

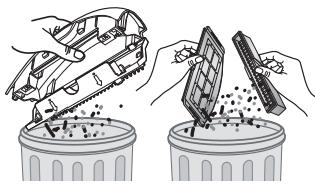

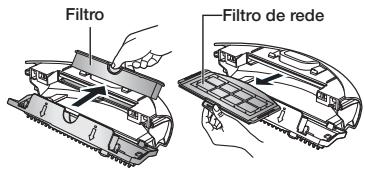

Verifique se o coletor de poeira está cheio e esvazie-o. Limpe o filtro de tela (lavável em água, seque completamente antes de recolocar). Certifique-se de que a entrada de aspiração não está obstruída por detritos.

Como definir a hora no robô?

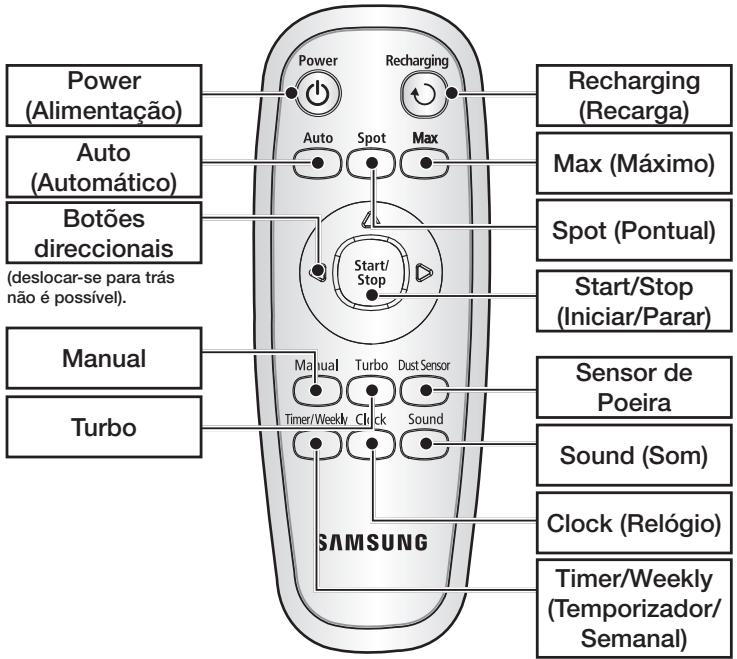

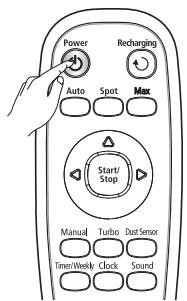

Use o controle remoto: pressione o botão Clock, ajuste o dia, hora e minutos com as teclas < ou >. Confirme pressionando Clock novamente. Para cancelar, pressione Start/Stop. Se nenhuma tecla for pressionada por 1 minuto, o ajuste fecha automaticamente.

O robô só se move em uma área restrita, como estender seu alcance?

Verifique se o módulo Virtual Guard não está ativado na área desejada. Se estiver, desligue-o ou mova-o. Assegure-se também de que os sensores de obstáculos e inclinação estão limpos. No modo automático, o robô mapeia o cômodo e limpa progressivamente.

Como limpar os sensores do robô?

Desligue o robô. Limpe delicadamente as lentes do sensor frontal, da câmera, dos sensores de inclinação (embaixo do robô) e do sensor de obstáculos com um pano macio e seco. Nunca vaporize líquido diretamente.

O que fazer em caso de vazamento da bateria?

Evite qualquer contato com a pele. Em caso de contato, lave abundantemente com água. Se o líquido atingir os olhos, lave por pelo menos 10 minutos e consulte um médico. A bateria é selada; contate o SAC Samsung para substituição.

MANUAL DE UTILIZADOR SR8950 NAVIBOT SAMSUNG

FUNCIONAMENTO DA ASPIRADORA

20

O papel utilizado na execução deste manual é 100% reciclado.

• Antes de utilizar este aparelho, leia as instruções com cuidado.
• Apenas para utilização em interiores.

Português

imagine as possibilidades

Para aceder a um serviço mais completo,

registre por favor o seu produto em

www.samsung.com/register

SAMSUNG

INFORMAÇÕES DE SEGURANÇA

• Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.

• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.

SÍMBOLOS DE ATENÇÃO/AVISO USADOS

AVISO	Indica que existe o perigo de ferimentos graves ou morte.
ATENÇÃO	Indica que existe o risco de ferimentos ou danos materiais.

OUTROS SÍMBOLOS UTILIZADOS

NOTA	Indica que existe o risco de ferimentos ou danos materiais.

Ao utilizar um dispositivo elétrico, devem ser adotadas precauções básicas, incluindo as seguintes:

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ROBOT ASPIRADOR.

Desligue o aparelho da tomada de corrente se não estiver a utilizá-lo e antes de efetuar uma manutenção.

AVISO: para reduzir o risco de incêndio, choque elétrico ou ferimentos:

GENERALIDADES

• Utilize o aparelho apenas como descrito neste manual.
• Não utilize o robot aspirador nem o carregador se estiverem danificados.
• Se o aspirador não funcionar corretamente, se o tiver deixado cair, danificado, deixado no exterior ou tiver caído à água, leve-o a um centro de assistência ao cliente.
• Não mexa no carregador nem no robot aspirador com as mãos molhadas.
• Utilize apenas em superfícies secas e no interior.
• Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou falta de experiência e conhecimento, exceto se forem supervisionadas ou lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não estiver a utilizá-lo ou antes de efetuar uma manutenção.
• Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificados.
• Não puxe o aspirador pelo cabo, não utilize este último como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo afastado de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias, pois estas explodem a altas temperaturas.
• Não tente abrir o carregador. As reparações devem ser efetuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas nem o deixe entrar em contacto com humidade.

ROBOT ASPIRADOR

• Não aspire objetos duros ou afiados, como vidro, parafusos, moedas, etc.
• Não utilize o aparelho sem o filtro instalado. Ao efetuar a manutenção, não insira os dedos ou outros objetos no compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
• Não introduza nenhum objeto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fiapos, cabelos e tudo o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amônia, líquido desentupidor de canos, etc.).
• Não aspire objetos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
• Não utilize o robot aspirador em espaços fechados onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traça, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do eletrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas. Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.

INFORMAÇÕES DE SEGURANÇA

02

CARACTERÍSTICAS DO PRODUTO

13

MONTAR O ASPIRADOR

15

UTILIZAR O ASPIRADOR

20

FILTRO E FERRAMENTAS DE MANUTENÇÃO

37

RESOLUÇÃO DE PROBLEMAS

43

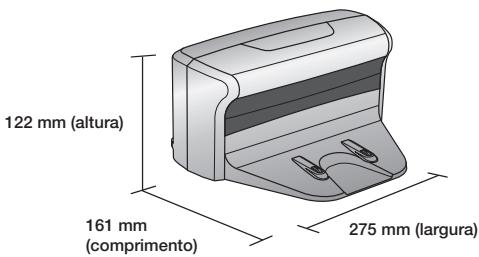

ESPECIFICAÇÕES DO PRODUTO

46

06 Corrente elétrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção

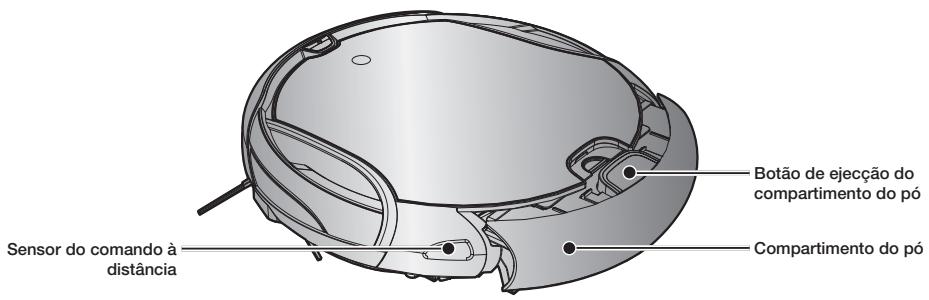

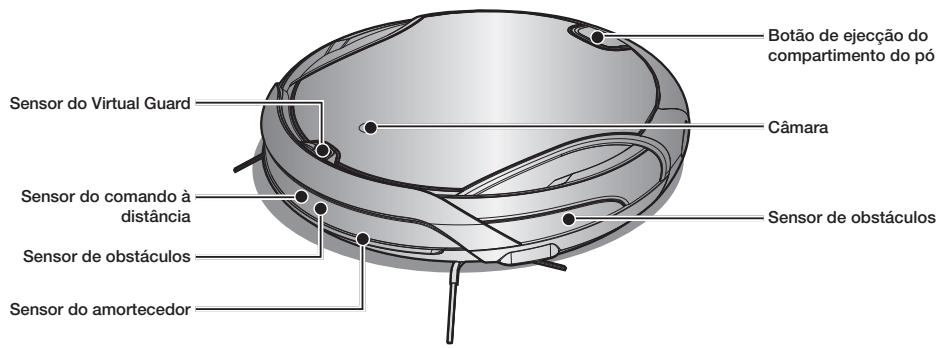

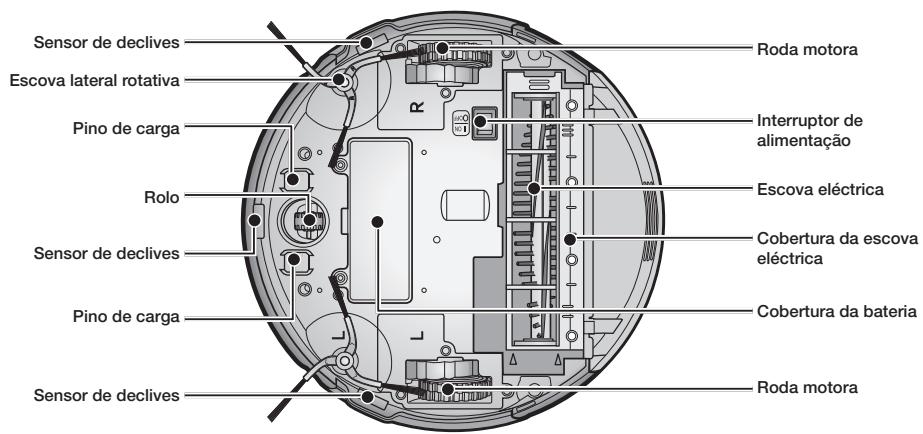

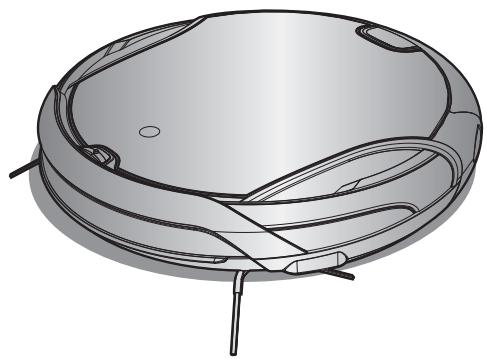

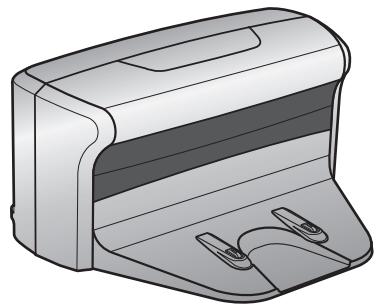

15 Componentes 16 Nome de cada peça

20 Instalar o robot aspirador

20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente 21 Instalar o carregador 22 A carregar 23 Informações sobre a bateria 24 Acertar a hora 25 Instalar o VIRTUAL GUARD

27 Utilizar o robot aspirador

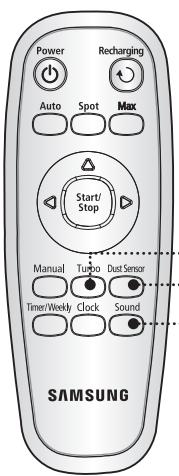

36 Funções adicionais

36 Utilizar funções adicionais

37 Limpar o robot aspirador

37 Tenha em atenção os métodos de manutenção e limpeza 37 Limpar a janela do sensor e a câmera 38 Limpar o compartimento do pó e os filtros

39 Limpar o robot aspirador

39 Limpar a escova elétrica 41 Limpar a escova rotativa lateral para limpeza de cantos 42 Limpar a roda motora

CORRENTE ELÉTRICA

Não dobre o cabo elétrico à força nem coloque em cima dele objetos pesados que o possam partir.

• Se o fizer, poderá provocar um incêndio ou choques elétricos.

Limpe bem todo o pó ou água que possa existir na ficha elétrica.

• Se não o fizer, poderá provocar uma avaria no aparelho ou choques elétricos.

Não desligue a ficha elétrica da tomada de corrente puxando-a pelo cabo, nem toque na ficha com as mãos molhadas.

Se o fizer, poderá provocar um incêndio ou choques elétricos.

Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão).

• Se o fizer, poderá provocar um incêndio ou choques elétricos.

Não utilize uma ficha ou cabo elétrico danificado nem uma tomada de parede que esteja solta.

• Se o fizer, poderá provocar um incêndio ou choques elétricos.

Antes de ligar o robot aspirador, verifique se o compartimento do pó está instalado.

• Se o compartimento do pó não estiver colocado, o aspirador não funciona.

Nunca utilize o robot aspirador em locais com substâncias inflamáveis, tais como:

Locais com velas ou candeeiros de mesa no chão. - Locais com fogo aceso (lareira ou braseira). - Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.

O robot aspirador destina-se a utilização doméstica. Não o utilize nos locais indicados a seguir.

• Sótãos, caves, armazéns, edifícios industriais, compartimentos separados afastados do edifício principal, locais molhados ou húmidos, como casas de banho ou lavandarias, e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anómalo e avaria) se utilizar o aspirador nestes locais.

Abra todas as portas para limpar todos os compartimentos.

• Se uma porta estiver fechada, o robot aspirador não vai poder entrar no compartimento.
• No entanto, feche as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o robot aspirador possa cair para um piso inferior.

Não utilize o aspirador em pavimentos pretos.

• O robot aspirador pode não funcionar normalmente.

No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.

• As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova elétrica.

Quando o sensor de declives está sujo, o robot aspirador pode cair das escadas, parapeito, etc.

Tal poderá provocar ferimentos pessoais ou danificar gravemente o aspirador.

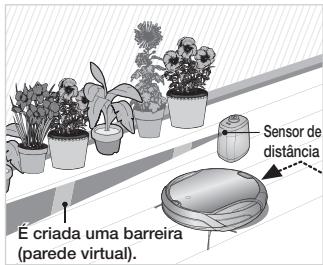

Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas.

Limpe a janela do sensor e a câmara para não executar ordens erradas.

• Verifique se retirou todos os objetos antes da limpeza.
• Retire os artigos frágeis, como louças, objetos de vidro, vasos de flores, etc.
• O robot aspirador não reconhece moedas, anéis ou outros objetos valiosos, como joias.
• O robot aspirador detecta obstáculos a 5 cm de distância.
• As toalhas de banho, os tapetes em frente das banheiras, lavatórios, entradas ou divisões de serviço, os cabos elétricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova elétrica. Se isso acontecer, os objetos poderão cair da mesa.
• O robot aspirador pode embater nas crianças, provocando quedas.
• As crianças poderão cair ou ferir-se, ou o aspirador pode ficar gravemente danificado.
• O robot aspirador pode chamar a sua atenção.
• Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova elétrica, pode ferir-se.
• Se uma criança ou animal de estimação estiver no caminho do robot aspirador, este pode identificá-lo como um obstáculo e não limpar esta zona.
• Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desativa todas as funções.
• Se o robot aspirador se recarregar ou passar automaticamente pela estação de carregamento, poderá enrolar o cabo elétrico à sua volta.
• Embora o robot aspirador tenha uma função de carga automática, se o cabo elétrico da estação de carregamento estiver desligado, o aspirador não carrega a bateria automaticamente.

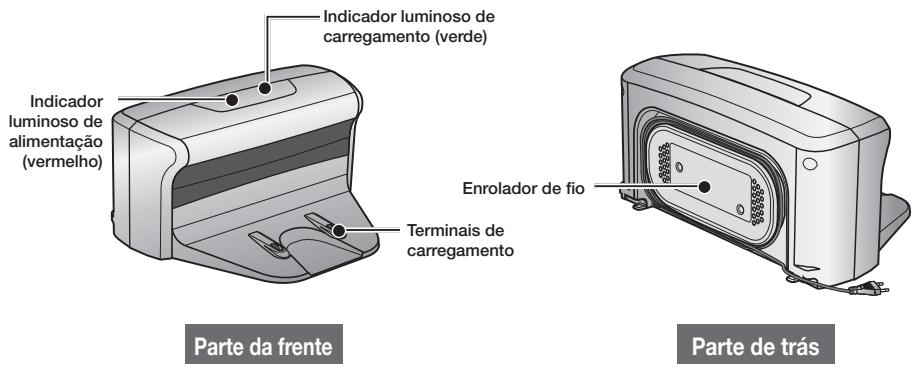

Instale o carregador num local de fácil acesso pelo robot aspirador.

• Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática.

Os obstáculos à frente do carregador impedem o carregamento automático do robot aspirador.

Desimpeçaisas.

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda e a 1 m da parte da frente.

Não provoque um curto-circuito nos pinos de carga com objetos metálicos, como pauzinhos, chaves de fendas, etc.

• Tal causará danos graves no carregador.

Certifique-se de que não há vestígios de líquidos na estação do carregador.

• Se isso acontecer, poderá provocar um incêndio ou choques elétricos.

Certifique-se de que o robô aspirador não aspira ou passa por cima de líquidos (por exemplo, água, óleo), nem aspira ou passa por cima de material absorvente para dejetos de animais de estimação.

• Tal poderá provocar danos graves no aspirador.
• Os líquidos podem espalhar-se nas rodas e fazer o chão.

Não utilize o carregador para outros fins.

• Tal poderá causar danos graves no carregador ou provocar um incêndio.

Não coloque a estação do carregador em pavimentos escuros.

• Se o pavimento for escuro, o robô aspirador terá dificuldade em regressar ao mesmo.

Não utilize o robô aspirador em tapetes grossos.

• Pode provocar problemas no robô aspirador.
• Pode também danificar os tapetes.

Não utilize o robô aspirador em cima de uma mesa ou em locais altos.

• Pode danificar o aspirador se ele cair acidentalmente.

O robô aspirador pode bater na mobília, por exemplo, nas pernas de cadeiras ou mesas, móveis estreitos ou compridos, etc. durante o funcionamento.

• Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.

Não coloque nenhum objeto em cima do robô aspirador.

• Poderá provocar uma avaria no mesmo.

Retire imediatamente todos os pedaços grandes de papel ou sacos de plástico do aspirador quando aspirar.

• Se utilizar o aspirador durante um longo período de tempo com a respectiva porta de entrada obstruída, pode provocar danos graves no aspirador.

Se o robot aspirador emitir ruídos estranhos, odores ou fumos, desligue-o imediatamente no interruptor de corrente e contacte o centro de assistência ao cliente.

Não mova o aspirador robótico segurando pelo compartimento do pó.

• Tal pode fazer com que o compartimento do pó se solte, resultando em ferimentos ou sérios danos no produto.

O robot aspirador pode não funcionar corretamente se ficar preso na entrada ou soleira da porta de uma varanda.

• Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente (depois de deslocar o aspirador para um local onde possa continuar a limpeza).

O robot aspirador não consegue limpar completamente os locais de difícil acesso, como cantos e os espaços entre os sofás e as paredes.

• Limpe esses locais manualmente.

Se o robot aspirador não conseguir apanhar aglomerados de poeiras formados durante a aspiração, estes permanecerão após a limpeza.

• Neste caso, apanhe o pó com outro objeto de limpeza.

LIMPEZA E MANUTENÇÃO

Para limpar o aspirador, não pulverize água diretamente na parte exterior do mesmo nem o limpe com um material volátil, como benzeno, diluente ou álcool.

• Tal poderá provocar danos graves no aspirador.

A equipe deve ser desmontada ou montada por um técnico de manutenção credenciado.

• Caso contrário, o produto poderá ficar danificado.

Retire regularmente as substâncias estranhas acumuladas nos sensores de obstáculos e declives.

• A sujidade acumulada nos sensores provoca o funcionamento incorreto dos mesmos.

Para remover as substâncias estranhas, use sempre a escova de limpeza (antes de desligar o interruptor de corrente).

• Se não o fizer, o aspirador pode ligar-se subitamente e provocar ferimentos pessoais ou ficar gravemente danificado.

Se o cabo elétrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.

• Se não for substituído, poderá provocar um incêndio ou choques elétricos.

Antes de limpar o carregador, desligue o cabo elétrico por motivos de segurança.

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria.

• Se não utilizar baterias originais, o aspirador poderá avariar-se.

FUNÇÃO VIRTUAL GUARD MUITO ÚTIL

Pode confinar o robot aspirador a uma determinada zona utilizando o modo de Barreira (parede virtual).

- O que é o reconhecimento da forma do teto (Visionary mapping plus™)?

Esta função reconhece a forma do teto, utilizando a câmara existente na parte superior para identificar a área a limpar, e determina o melhor modo de passar sobre e limpar todas as zonas do pavimento.

LIMPEZA DELICADA DE CADA CANTO

Uma vez que o robot aspirador limpa o chão de forma sequencial (a) ao longo do mapa determinado pela função de reconhecimento da forma do teto, limpa todos os cantos do chão.

VÁRIOS MODOS DE LIMPEZA

Existem vários modos de limpeza que se adaptam às suas necessidades.

1. Modo Automático: Limpa todas as divisões automaticamente.
2. Modo Pontual: Limpa muito bem uma área definida. Pode ser usado para limpar migalhas de pão ou bolacha.
3. Modo Máximo: Funciona até a bateria ficar quase descarregada.
4. Modo Manual: Pode limpar manualmente o chão movendo o robot aspirador com um comando à distância.
5. Modo Turbo: Uma vez que a escova elétrica roda à velocidade máxima neste modo, o produto limpa mais eficazmente. (Pode mudar de modo com o comando à distância).
6. Modo de Sensor de Poeira: quando entra poeira no aspirador, o robot aspirador começa a limpar a área circundante de forma intensiva. (Pode ser operado com o comando à distância).
7. Modo de Temporizador: À hora especificada, o robot aspirador limpa o chão.
8. Modo de Programação Semanal: Uma operação de limpeza programada inicia-se à hora definida num dia específico da semana.

Quando a bateria tem pouca energia, o robot aspirador é automaticamente encaminhado para o carregador, para poder efetuar um carregamento automático rápido.

ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.

ATRAVESSAR A SOLEIRA

O inovador sistema de transmissão do robot aspirador permite atravessar as soleiras das portas com uma altura de cerca de 1 cm e limpar todas as divisões. O robot aspirador pode não conseguir passar uma soleira de porta de 1 cm, consoante a forma desta.

DESVIAR-SE DE OBSTÁCULOS

Quando o robot aspirador se depara com um obstáculo durante a limpeza, o sensor de obstáculos permite que o aspirador se desvie e continue a limpar. (O aspirador poderá eventualmente tocar em obstáculos finos ou estreitos).

ANTI-QUEDA

Os 3 sensores de declives detetam degraus descendentes como, por exemplo, escadas ou a soleira da porta da rua, impedindo deste modo que o robot aspirador caia pelas escadas abaixo.

Se levantar o robot aspirador durante a limpeza, as rodas motoras, a escova elétrica, o motor de aspiração e a escova lateral rotativa param automaticamente graças à deteção do sensor.

COMPONENTES

Estrutura principal Comando à distância

• Carregador (estação)

Outros componentes

(Pilhas tipo AAA)
Manual do utilizesor /2 baterias	VIRTUAL GUARD	Filtro de substituição	Escova de limpeza	Guia=rápido

Unidade principal

Parte da frente Parte lateral

Parte inferior

- Carregador (estação)

As baterias não são fornecidas com o aparelho. Terá de as adquirir separadamente. Instale as baterias alcalinas (como D) antes da utilização.

Levante a tampa do VIRTUAL GUARD premindo a patilha de bloqueio.

Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorreta, o VIRTUAL GUARD não funciona).

Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique.

• Especificação: baterias alcalinas tipo D (LR20)

Comando à distância

Instalar as pilhas do comando à distância

Na altura da aquisição do produto, as pilhas não estão instaladas no comando à distância. Instale as baterias (como AAA) antes da utilização.

Levante a tampa do compartimento de baterias localizado na parte de trás do comando à distância, premindo a patilha de bloqueio.

Instale as baterias no comando, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorreta, o comando à distância não funciona).

Depois de inserir a ponta da tampa na ranhura, empurre a outra extremidade para dentro até encaixar com um clique.

• Especificação: Pilhas tipo AAA

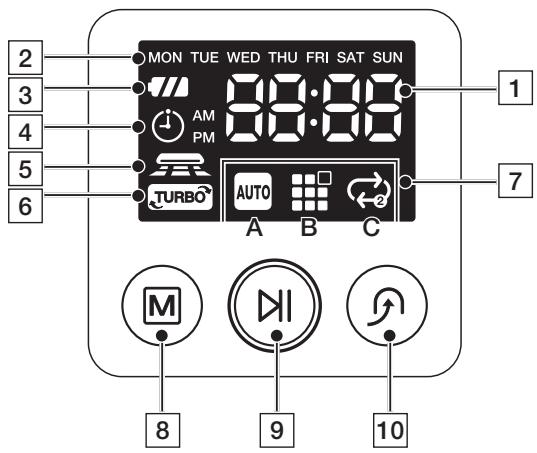

Visor

VISOR

1. Visor de números

• Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e elementos gráficos.

2. Reserva semanal

• Ao definir uma reserva semanal para iniciar a limpeza a partir da hora especificada no dia da semana especificado, o ícone correspondente ao dia da semana selecionado acende-se.

3. Indicador de nível da bateria

• A carregar: Mostra a evolução do carregamento em 3 passos.
• Em utilização: Mostra o nível de energia da bateria. Durante a utilização, o nível de energia da bateria varia diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca "Lo").

4. Temporizador

• Quando a limpeza está programada, o ícone do temporizador está aceso.

5. Modo de Sensor de Poeira

• Este ícone acende-se quando o modo de Sensor de Poeira está ativado.

6. Modo Turbo

• Este ícone acende-se quando o modo Turbo está ativado.

• Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.

(A) Modo Automático: Este ícone acende-se quando é selecionado o modo de limpeza automática. (B) Modo Pontual: Este ícone acende-se quando é selecionado o modo de limpeza pontual. (C) Modo Máximo: Este ícone acende-se quando é selecionado o modo de limpeza máxima.

8. Modo de limpeza

• Prima para selecionar um modo de limpeza. Depois de selecionar um modo de limpeza, prima o botão (M) para iniciar a limpeza.

9. Iniciar/Parar

• Ao premir este botão, o robot aspirador volta à estação de carregamento para carregar a bateria.

INSTALAR O ROBOT ASPIRADOR

Ordem de instalação

1. Ligar ou desligar o interruptor de corrente

Para utilizar o robot aspirador, tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

1. Instalar o carregador

Para carregar o robot aspirador, tem de instalar primeiro o carregador. Uma vez que a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

1. Substituir a bateria

Deve carregar totalmente a bateria antes de utilizar o robot aspirador.

1. Acertar a hora

Deve acertar a hora para usar as opções de limpeza programada e diária.

1. Instalar o VIRTUAL GUARD

Pode confinar o robot aspirador a uma determinada zona utilizando o modo de Barreira (parede virtual).

Ligar ou desligar o interruptor de corrente

Para usar o robot aspirador, tem de ligar o interruptor de corrente. Se desligar o interruptor de corrente, todas as definições serão reiniciadas, com exceção da hora atual e das reservas semanais.

1. Levante o corpo e ligue o interruptor de alimentação, tendo o cuidado de não premir outros botões.
2. Se os ícones não se acenderem, significa que a bateria está totalmente descarregada. Neste caso, deve acoplar o robot aspirador à base do carregador antes de ligar o interruptor de corrente.
3. A hora configurada poderá ser diferente da hora atual. Se a hora configurada estiver incorreta, acerte a hora de acordo com a hora atual.

• Caso algum dos botões tenha sido premido com o interruptor de alimentação ligado, os botões poderão não funcionar mesmo antes de ligar a alimentação. Desligue o interruptor de alimentação e aguarde 2 horas antes de voltar a ligar a alimentação.

Se o interruptor de corrente estiver desligado, o robot aspirador não será carregado mesmo que esteja acoplado à base do carregador.

1. Instale o carregador numa superfície plana.

1. Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda e a 1 m da parte da frente.

1. Instale o carregador num local de fácil acesso para o robô aspirador.

1. Disponha o cabo elétrico ao longo da parede.

1. Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.

Mantenha sempre o cabo elétrico do carregador ligado à tomada de corrente.

• Se o carregador não receber corrente, o robô aspirador não conseguirá encontrar o carregador e não poderá carregar-se automaticamente.
• Se o robô aspirador for separado do carregador, a bateria ficará automaticamente descarregada.

A carregar

Quando adquire o produto, a bateria está completamente descarregada e o robô aspirador tem de ser carregado manualmente.

Ligue o interruptor de corrente localizado na parte inferior do produto.

1. Depois de alinhar os pinos de energia da unidade principal com o pino de energia da estação do carregador, prima a unidade principal até ouvir um som de recarga do carregador.
2. O indicador luminoso de energia acende-se com luz verde.

1. Verifique o estado da energia do robô aspirador.
2. Quando se inicia o carregamento, o indicador de nível da bateria e “ _ _ ” aparecem nesta sequência no visor.
3. Concluído o carregamento, o indicador de nível da bateria e a indicação “FULL” aparecem no visor.

A carregar

Carregado

• Quando o visor de nível da bateria fica a piscar durante a limpeza, o robot aspirador para de aspirar e carrega-se automaticamente no carregador. Se o robot aspirador inicia o ciclo de limpeza atual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar até ao local onde iniciou a limpeza. Se o nível da bateria piscar e a indicação "Lo" aparecer durante a limpeza, o robot aspirador não poderá ser comandado pelo comando à distância nem pelos botões da unidade principal. Neste caso, deve transportar o robot aspirador diretamente até ao carregador para carregar a bateria. (Isto acontece quando a bateria está completamente descarregada).

Carga A carregar Carga terminada necessária

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 180 horas e funciona durante cerca de 100 horas.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de carregado pode disparar. Medidas a adotar quando o carregamento não é uniforme. Se o robot aspirador não conseguir carregar automaticamente, verifique o seguinte:
• Desligue e volte a ligar o interruptor de corrente na parte inferior do robot aspirador. Volte a ligar o cabo elétrico do carregador.
• Verifique se existem substâncias estranhas no conector de energia e limpe os conectores de energia da unidade principal e do carregador com um pano seco.
• Verifique se existem objetos perto do carregador que sejam refletores fortes.
• Se separar o robot aspirador do carregador, este descarrega-se naturalmente.
• Carregue o robot aspirador através do carregador, se possível. (Se se ausentar da sua casa durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do robot aspirador e desligue a corrente do carregador, para os guardar).

Informações sobre a bateria

O robot aspirador é alimentado por uma bateria recarregável de iões de lítio (Li-ion) amiga do ambiente e uma função de prevenção de sobrecarga garante um tempo de vida útil prolongado. O período de garantia da bateria é de 6 vezes a contar da data de compra. Antes de comprar a bateria, pergunte no centro de assistência ao cliente qual o símbolo da peça genuína (SMUSUN) e o número do modelo.

- Esta bateria destina-se apenas a robots aspiradores da Samsung. A sua utilização noutros aparelhos ou para outras finalidades é estritamente proibida. - Não desmonte nem modifique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objeto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0°C ~ 40°C). - Antes de descartar este produto, elimine a bateria de acordo com as leis ambientais em vigor. - Não elimine este tipo de baterias no lixo doméstico. - Siga todos os regulamentos locais quando eliminar baterias usadas.

• Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.
• Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.

A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.

Acertar a hora

O relógio apresenta a hora atual. Pode alterar a hora atual através dos passos seguintes.

Só pode alterar a hora com o comando à distância.

	Comando à distância	Sequência de configuração
MON AM Pisca	Clock	1. Carregue no botão Clock. - Épresentada a hora actual.
WED AM Pisca	Clock Diminuir Start/Stop Augmentar	2. Carregue no botão Clock. - O dia da sexta pesca. Carregue no botão <ou>para definir o dia da sexta.
WED AM Pisca	Clock Diminuir Start/Stop Augmentar	3. Carregue no botão Clock. Carregue no botão <ou>para acertar a hora.
WED AM Pisca	Clock Diminuir Start/Stop Augmentar	4. Carregue no botão Clock. Carregue no botão <ou>para acertar os minutos.
WED AM Pisca	Clock	5. Carregue no botão Clock. - O valor configurado piscá e as definições estáthinconcluidas.
Cancelar as definições	- Carregue no botão Iniciar/Parar para cancelar as definições e sair do modo de acerto da hora.
Comando à distância	- Se não houver nenhuma introdução durante 1 minuto durante o acerto da hora, o aspirador sai automaticamente do modo de acerto da hora.

Pode confinar o robot aspirador a uma determinada zona utilizando o modo de Barreira (parede virtual).

Operações dos botões

1. Operações dos indicadores luminosos de modo

• Tipo de barreira (parede virtual): o indicador luminoso vermelho pisca.
• Desligado: o indicador luminoso apaga-se.

2. Definir o modo

• Sempre que carregar no botão Modelo/Alimentação, seleciona os modos Barreira (parede virtual) → Desligado, por esta ordem.
• A distância da parede virtual é de 2,5 m no mínimo e pode diferir consoante o meio circundante e o movimento do robô.

Criar uma barreira (parede virtual)

O VIRTUAL GUARD cria uma barreira invisível que o robô aspirador não consegue atravessar.

Ex.: em frente de vasos, mobília, porta da rua, etc.

1. Selecione o modo Barreira (parede virtual) com o botão Modelo/Alimentação.

• O indicador luminoso do modo pisca a vermelho.

2. Instale o VIRTUAL GUARD em frente da área cujo acesso pretende impedir ao robô aspirador.

• Instale o VIRTUAL GUARD de modo a que o sensor de detecção de distância possa criar uma barreira invisível que o robô aspirador não consiga atravessar.

Sobre o sensor IrDA

• A transmissão do sinal de infravermelhos pode não ser regular em locais expostos a lâmpadas de halogéneo ou ao ar livre.
• O robô aspirador utiliza 3 temas de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.
• Quando utiliza o comando à distância, o robô aspirador pode atravessar a barreira virtual do

[Prioridade do sinal de infravermelho] Comando à distância

Virtual guard

Carregador

VIRTUAL GUARD ou embater num obstáculo, porque o sinal do comando à distância tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.

• Se o robot aspirador for utilizado num espaço pequeno ou a curta distância, poderá avariar-se devido à interferência dos sinais de infravermelhos.
• Instale o VIRTUAL GUARD afastado do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
• Se utilizar mais do que um robot aspirador em simultâneo, poderão avariar-se devido à interferência dos sinais de infravermelhos.

Pode iniciar ou parar todas as funções do robot aspirador.

■ As funções do robot aspirador só funcionam se o interruptor de corrente estiver ligado. Com o robot aspirador a funcionar, carregue no botão (D) para cancelar a operação e selecionar uma função.

Ligar ou desligar a alimentação

Ligar a alimentação

• Unidade principal: Carregue no botão (M).

Desligar a alimentação

• Comando à distância: Carregue no botão [Alimentação]
• Unidade principal: Carregue continuamente no botão (CH) durante 3 segundos.
• Se não for premida nenhuma tecla durante aproximadamente 1 minuto depois de ligar o aparelho, este desliga-se automaticamente para evitar a descarga da bateria. Para voltar a ligar, carregue continuamente no botão (Start/Stop) (Iniciar/Parar) no corpo principal.

Utilização do comando à distância

• Comando à distância: Carregue no botão Automático, Pontual, Máximo ou Manual.
• Unidade principal: Selecione o modo Automático/Pontual/Máximo com o botão (M) e carregue antes no botão (M).
• Quando se inicia a respiração, o robot aspirador começa a deslocar-se.
• Se carregar no botão (DI) sem selecionar o modo de limpeza, começa a "Aspirar no modo Automático".

Parar

• Para parar, carregue no botão (CH) no comando à distância ou na unidade principal.
• Quando a limpeza é parada, o robot aspirador pára.

Utilização dos botões da unidade principal

Recarga

Pode fazer com que o robot aspirador regresse ao carregador para recarregar a bateria usando o botão de recarga.

• Com o robot aspirador a funcionar, carregue no botão (Dbl) para cancelar a operação e carregue no botão de recarga.

1. Carregue no botão Recharging.
2. ("Acende-se o ícone da unidade principal") e o robot aspirador regressa à estação de carregamento.
3. Para parar o robô aspirador quando este está a voltar para o carregador, carregue no botão (D).
4. Para testar a função de carregamento automático, carregue no botão Recharging quando o robô aspirador estiver a menos de 1,5 m do carregador.

Utilização do comando à distância

Resolução de problemas quando o robô aspirador não regressa ao carregador

• Verifique a instalação do carregador
• Se o carregador estiver num local onde não possa guiar o robô aspirador até si.
• Se o carregador estiver a mais de 5 m de distância do robô aspirador.

: Poderá ser necessário mais tempo para que o robô aspirador regresse ao carregador.

• Carregue manualmente o robô aspirador nos seguintes casos:
• Se o carregador estiver instalado num canto.
• Quando a bateria estiver totalmente descarregada.
• Se o robô aspirador estiver preso num obstáculo (mobília, etc.).
• Se o robô aspirador não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado.

Utilização dos botões da unidade principal

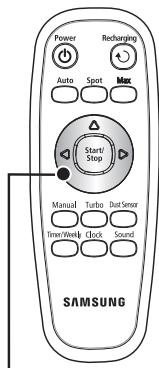

O robot aspirador move-se sozinho e limpa automaticamente a casa, até a limpeza ter sido feita uma vez.

• Se carregar no botão Iniciar/Parar na unidade principal ou no comando à distância sem selecionar o modo de limpeza, inicia-se um ciclo de limpeza automática.
• Se a limpeza começar quando o aspirador estiver na estação de carregamento, o tempo para regressar ao carregador diminui, porque o robot aspirador recorda a sua posição original. Se o robot aspirador iniciar o ciclo de limpeza atual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar no local onde iniciou a limpeza. Se o nível da bateria baixar demasiado ao aspirar, o robot aspirador regressa automaticamente à estação de carregamento e recomeça a aspirar antes de ter carregado a bateria. (Número de operações de limpeza retomadas: uma)

Botão daunities principal	Botão do commando à distência	Sequência de configuração
1 vez	Auto	1. Defina o modo.
	Start/Stop	2. Cancele o modo.

• Se o robot aspirador concluir que a limpeza está completa, não executa a função de retomar a limpeza.
• Se mover o robot aspirador ou se carregar num botão durante o carregamento, o aspirador conclui que a limpeza está completa e não a retoma.

• Não mova o robot aspirador nem carregue num botão durante a limpeza. Caso contrário, o robot aspirador concluirá que a limpeza está completa e retomará a limpeza desde o início.
• De cada vez que carrega no botão Turbo, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode fazer a "Aspirar no modo Turbo."
• De cada vez que carrega no botão de Sensor de Poeira, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode fazer a aspirar no modo Sensor de Poeira.

Modo Normal

Modo Turbo

Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.

Desloque o robot aspirador para o local onde pretende executar uma limpeza pontual.

Botão daunities principal	Botão do commando à distance	Sequência de configuração
2 vezes	Spot	1. Defina o modo.
	Start/Stop	2. Cancele o modo.

• No modelo de limpeza pontual, o robot aspirador limpa uma área quadrada com 1,5 m de lado.
• Quando a limpeza termina, o robot aspirador emite as indicações End, Stop e Standby.

NOTA

Quando o robô aspirador está na estação de carregamento, não é possível efetuar a limpeza pontual.

• De cada vez que carrega no botão Turbo, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode fazer a "Aspirar no modo Turbo."
• De cada vez que carrega no botão de Sensor de Poeira, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode fazer a aspirar no modo Sensor de Poeira.

Modo Normal Modo Turbo

O robô aspirador move-se automaticamente e limpa até a bateria se esgotar e o respetivo nível piscar apenas um nível.

Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o robô aspirador recorda a sua posição original onde se move. Se o robô aspirador inicia o ciclo de limpeza atual num local diferente do local da estação de carregamento e se não localizar esta última durante a limpeza, irá parar no local onde iniciou a limpeza. Se o nível da bateria baixar ao aspirar, o robô aspirador regressa automaticamente à estação do carregador e recomeça a aspirar depois de ter carregado a bateria. (Número de operações de limpeza retomadas: uma)

Botão da unidade principal	Botão do commando à distência	Sequência de configuração
3 vezes Duas vezes no modo de cargo	Max	1. Defina o modo.
		2. Cancele o modo.

• Se o robô aspirador concluir que a limpeza está completa, a limpeza não será retomada.
• Se mover o robô aspirador ou se carregar num botão durante o funcionamento, o aspirador conclui que a limpeza está completa e não a retoma.

• Não mova o robô aspirador nem carregue num botão durante a limpeza. Caso contrário, o robô aspirador concluirá que a limpeza está completa e retomará a limpeza desde o início.
• De cada vez que carrega no botão Turbo, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode fazer a aspirar no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode fazer a aspirar no modo Sensor de Poeira.

Modo Normal Modo Turbo

Pode mover o robô aspirador para aspirar uma determinada zona diretamente utilizando o comando à distância.

Desloque o robô aspirador para o local onde pretende executar uma limpeza manual. Só pode aspirar manualmente utilizando o comando à distância.

Botão do commando à distance	Sequência de configuração
Manual	1. Defina o modo.
Start/Stop	2. Cancele o modo.

• Quando o robot aspirador está na estação de carregamento, não é possível efetuar a limpeza manual.
• Se não houver nenhuma introdução durante 1 minuto, deve comutar para o modo standby.

• De cada vez que carrega no botão Turbo, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Turbo está ligado, pode fazer a aspiração no modo Turbo.
• De cada vez que carrega no botão de Sensor de Poeira, o respetivo ícone no visor é desligado ou ligado sequencialmente. Quando o ícone de Sensor de Poeira está ligado, pode fazer a aspiração no modo Sensor de Poeira.

Botões direcionais (para a frente, para a esquerda, para a direita)

Neste modo, pode programar o aspirador para iniciar um ciclo único de limpeza a partir de uma hora específica.

• O ciclo de limpeza programado só será executado se o aspirador estiver acoplado à estação de carregamento.

	Comando à distância	Sequência de configuração
Pisca AM Pisca AUTO	Timer/Weekly Diminuir Start/ Stop Aumentar	1. Carregue no botão Temporizador/Semanalmente. - Épresentada a definiçao actual, a ↓ piscar. Carregue no botão <ou> para acertar a hora. * Mode de limpeza - Se não existir umaresherva anterior, o modo de limpeza é definido como muito Automática. Se existir umaserva, o modo de limpeza é definido como o modoconfigurado.
Pisca AM Pisca AUTO	Timer/Weekly Diminuir Start/ Stop Aumentar	2. Carregue no botão Temporizador/Semanalmente. - A hora,aumenta/diminui emincrementos de 5 minutos. Carregue no botão <ou> para acertar os minutos.
Pisca AM Pisca AUTO	Timer/Weekly Diminuir Start/ Stop Aumentar	3. Carregue no botão Temporizador/Semanalmente. Carregue no botão <ou > para definir o modo delimpeza. - Pode selecionar o modo Automática ou Máximo.
Pisca AM Pisca AUTO	Timer/Weekly	4. Carregue no botão Temporizador/Semanalmente. - O valor configurado pisca e asdefinições estáconcluidas. - quando as definições estiveremconcluidas, aparecem a horaconfigurada e ↓.
Cancelar as definições	- Se carregar no botão Iniciar/Parar quando o aspiradorestiver a carregar ou quando estiver a acerter a hora, asdefinições seront cancelladas. - As definições seront cancelladas se o aspirador estiverdesacoplado da estação de correamento.
Tempo limite	- Se não houver nenhumaintrodução durante 1 minuto duranteo acerto da hora, o aspirador sai automaticamente do modo de acerto da hora.

Neste modo, pode programar o aspirador para iniciar um ciclo único de limpeza a partir de uma hora específica nos dias da semana especificados.

	Comando à distância	Sequência de configuração
THU SAT		Mode de Standby - No modo de Standby, sãopresentados os dias da semana programados.
Quando não existeresherva	Timer/Weekly Diminuir Start/Stop	1. Carregue continuallyne botão Temporizador/Semanalmente durante 3segundos. Carregue nosbotões <ou> para definir odia da semana. - Se não existir umaresherva anterior, épresentado ou dia da semana actual. - Se não tiver sido programadauma hora, aparece aindicação --:-- .
Pisca	Timer/Weekly Diminuir Start/Stop	2. Carregue no botãoTemporizador/Semanalmente.Carregue nos botões <ou>para acertar a hora. * Se tiver sido programada umahora, está épresentada. * Mode de limpeza - Se não existir umaresherva anterior, o modo de limpezaé definido como:moodAutomático. Se existir umereserva, o modo de limpezaé definido como o modocfgurado.
Pisca AM Pisa	Timer/Weekly Diminuir Start/Stop	3. Carregue no botãoTemporizador/Semanalmente. - A hora;aumenta/diminui emincrementos de 5 minutos.Carregue no botão <ou>para acertar os minutos.
Pisca FRIPM Pisa	Timer/Weekly Diminuir Aumentar Start/Stop	4. Carregue no botão Temporizador/Semanalmente. Carregue no botão <ou > para definir o modo de limpeza. - Pode selecionar o modo Automático ou Repeticao.
Pisca FRIPM Pisa	Timer/Weekly	5. Carregue no botão Temporizador/Semanalmente. - O valor configurado pisca e as definições estáthinconcluidas. Concluidas as definições, o dia da semana configurado pisca. Nestemomento pode passar para o passo (2) e acrescentar outodia da semana.
Cancelar as definições	- Se_carregar no botão Iniciar/Parar quando estiver a efectuar a reserva semanal, a reserva do dia da semana definidoactualmente sera cancelada. Se carregar novamente nobotão, o aspirador sai do modo de definição de reservas.
Tempo limite	- Se não houver nenhumaintrodução durante 1 minuto durante o acerto da hora, o aspirador sai automaticamente do modo de definição de reservas.

Utilizar funções adicionais

Pode utilizar o robot aspirador de forma mais simples e com ação recorrendo a diversas funções adicionais.

Só pode configurar os adicionais com o controlo remoto.

Modo Turbo

De cada vez que carrega no botão Turbo, o respetivo ícone no visor é desligado ou ligado sequencialmente.

Turbo ligado (Modo Turbo): a escova elétrica roda à velocidade máxima.

Turbo desligado (Modo Normal): a escova elétrica roda à velocidade normal.

De cada vez que carrega no botão de Sensor de Poeira, o respetivo ícone no visor é desligado ou ligado sequencialmente.

Modo de Sensor de Poeira ligado: No modo Automática, quando o aspirador deteta que entrou poeira numa área com necessidade, roda e muda de direção para aspirar essa área e, a seguir, retoma o trajeto anterior. Nos modos Pontual, Máximo e Manual, quando o aspirador deteta que entrou poeira numa área com necessidade, o reforço continua a funcionar durante alguns segundos.

Modo de Sensor de Poeira desligado: O aspirador não deteta a entrada de poeira e continua a funcionar conforme definido no modo de limpeza selecionado.

Selecionar um efeito sonoro

Carregue no botão de seleção do som para selecionar um efeito sonoro.

De cada vez que carregar no botão, Efeitos Sonoros → Mudo é selecionado por esta ordem. - Efeitos Sonoros: reproduz efeitos sonoros; - Mudo: não reproduz sons nem mensagens.

Filtro e ferramentas de manutenção

LIMPAR O ROBOT ASPIRADOR

Tenha em atenção os métodos de manutenção e limpeza

Se o interruptor de corrente estiver danificado, contacte o técnico da assistência para não provocar nenhum acidente. - Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do robot aspirador.

Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot aspirador. O robot aspirador pode começar a funcionar subitamente e provocar ferimentos.

Limpar a janela do sensor e a câmara

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot aspirador.

• Nunca pulverize água, diluente, benzeno, etc., diretamente na unidade principal do robot aspirador.

Limpe cuidadosamente a janela do sensor ou a câmara com um pano macio.

Janela do sensor frontal e câmera

Janela do sensor de declives

Janela do sensor traseiro

Limpar o compartimento do pó e os filtros

Em primeiro lugar, esvazie o compartimento do pó antes de o limpar.

Ao separar o compartimento do pó, tenha cuidado para não espalhar o pó. ■ Esvazie o compartimento do pó nos seguintes casos:

1. Quando houver pó acumulado dentro do compartimento.
2. Quando o poder de aspiração diminuir subitamente.
3. Quando o ruído aumentar de repente.
4. Carregue no botão de ejeção do compartimento do pó (PUSH) e puxe-o para fora do robô aspirador.

1. Retire a tampa do compartimento do pó puxando-a no sentido da seta na figura.

1. Retire o filtro e o filtro de rede do compartimento do pó.

1. Elimine o pó do filtro, do filtro de rede e do compartimento do pó.
2. Lave-os com água.

Depois de os lavar com água:

1. Compartimento do pó: Limpe com água o compartimento.
2. Filtro, filtro de rede: Seque-os completamente e volte a montá-los.

1. Volte a instalar o filtro e o filtro de rede no compartimento do pó.
2. Instale o filtro de rede com o lado da grelha virado para baixo. Se a orientação não for correta, não conseguirá instalá-lo.

Se o compartimento do pó for montado sem o filtro instalado, ocorre o código de erro C08. Certifique-se de montar o filtro.

1. Feche a tampa do compartimento do pó e instale-o na unidade principal.

Limpar a escova elétrica

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robot aspirador.

• Para evitar danificar o pó ou o respetivo saco, retire-o antes de limpar a escova elétrica.

1. Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.

1. Retire a escova elétrica da unidade principal.

1. Remova quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova elétrica, usando uma escova de limpeza ou um aspirador.

1. Após um ciclo de limpeza, monte primeiro a parte lateral da escova elétrica do lado oposto ao interruptor de corrente e, em seguida, monte o outro lado.

1. Insira o lado nas ranhuras e instale a escova, fazendo-a deslizar para baixo até ouvir um estalido.

ATENÇÃO

• Para impedir que o robô aspirador fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova elétrica aspira o pó do chão, pode fazer com que cabelos e fios compridos fiquem enrolados nela. Verifique e limpe a escova elétrica regularmente.

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robô aspirador.

1. Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.

1. Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

1. Virando a escova rotativa lateral, repita os procedimentos do passo 2.

1. Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover. Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos com o "L" da unidade principal e monte a escova rotativa lateral. (A letra "R" está gravada no lugar direito da escova rotativa).

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.

O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.

Deve desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o robô.

Se o robô aspirador começar de repente a andar em ziguezagues, poderá haver substâncias estranhas presas na roda motora.

1. Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.

1. Verifique a presença de substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

Sintoma	Lista de verificação	Medida a adoptar
O robot aspirador não funciona antes da limpeza.	• O compartmento do pô está montado?	• Instale o compartmento do pô.
	• O interruptor de currente está ligado?	• Ligue o interruptor de currente.
	• O modo de limpeza auto está ligado no visor?	• Carregue no botão (DI). (Para o desligar, carregue continuamente no botão (DI) durante 3 ou mais segundos).
	• O;nvel da bateria está a piscar num sé;nvel e a indentação "Lo" aparece no visor?	• Levante o robot aspirador e colocque-omanualmente na estatçao do carregarador para carregá-lo.
	• O robot aspirador não funciona se a bateria do commando à distência estiver descarrugada.	• Substitua as pilhas do commando à distência (typeof AAA)
O robot aspirador deixou de funciona durante a limpeza.	• O;nvel da bateria está a piscar num sé;nvel e a indentação "Lo" aparece no visor?	• Levante o robot aspirador e acople-omanualmente ao carregarador para carregá-lo.
	• O robot aspirador ficou preso em fios presentes no chão?	• Deslgue o interruptor de currente e remove os fios.
	• O robot aspirador está preso num desnível do chão? - A roda motora está levantada.	• Deslgue o interruptor de currente e desloque o robot aspirador para除外 local paraContinuar a limpeza.
	• A roda motora está envolvida numa toalha boa (pano)?	• Deslgue o interruptor de currente e retire a toalha.
	• O robot aspirador está preso na soleira da porta?	• Deslgue o interruptor de currente e desloque o robot aspirador para除外 local paraContinuar a limpeza.
O poder de aspiração é fracço ao limpar.	• Verifique se o compartmento do pô está cheio.	• Pare o robot aspirador e esvazie o compartmento do pô.
	• Verifique se a entrada de aspiração está obstruída comsubstâncias estranhas.	• Deslgue o interruptor de currente e retire as substâncias estranhas da entrada de aspiração.
	• Verifique se o filtró está obstruído.	• Limpe bem o filtró.
O robot aspirador nãoenhastra o carregaror.	Verifique se a fiche do carregaror está corremente inserida na tomada.
	Se houver algo num Obstáculo num raio de circa de 1 m àrente do carregaror e circa de 0,5 m à esquerda e à direita do carregaror, tem de removeisserss Obstáculos.
	Se houver algouma substência estranha no pinto de cargo, limpe-o com uma toalha seca.
	O VIRTUAL GUARD está instalado perto do carregaror?	Desloque o VIRTUAL GUARD para及其他 local para que o robot aspirador possa carregar-se automaticamente.
O robot aspirador passa atraves do VIRTUAL GUARD.	As baterias do VIRTUAL GUARD está gastas?	Substitua as baterias. (2 baterias alcalinas Tipo D (LR20))
	O indicator luminoso do modo está desligado?	Verifique se o VIRTUAL GUARD está desligado e defina-o para或其他 mode desejado.
A duração das baterias do VIRTUAL GUARD é demasiado curta.	Está a usar baterias secas de manganésio?	Substitua as baterias por baterias alcalinas novas. (2 baterias alcalinas Tipo D (LR20))
O robot aspirador efetua subitamente a limpeza na diagonal.	O robot aspirador poderá"Aspirar na diagonal nos següentes casos:Depois de o robot aspirador ter sido carregado quando está angulado na estação do carregaror.Quando o robot aspirador se desloca para outra area seguido um caminho mais curto antes de"Aspirar umaarea.Quando o ângulo de contacto com um Obstáculo não é perpendicular (90).Quando o pavimento é de tijoleira oumadeira.	A direção de limpeza é determinada pela localização inicial. Uma vez que aspira和地区 tratando um mapa, acaba por cobrir a区内e inteira.(funçãoamento normal)Instale a estação de carregamento na direção do grão da madeira, e mece a"Aspirar com o robot aspirador acoplado à estação de carregamento.

Código DE ERRO	MOTIVO	SOLUÇÃO
000	• O robot aspirador ficoukovado ou preso durante anavegação.	• Deslgue o interruptor de corrente na parte inferior e desloque o robot aspirador para um localDIFFERente.
001	• Hásubstências estranhas(fios, papel, brinquados, etc.)presas na escova eletrica.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da escova eletrica.
002	• Hásubstências estranhas (fios, papel, brinquados, etc.)presasn a roda motora da esquerda.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da esquerda.
003	• Hásubstências estranhas (fios, papel, brinquados, etc.)presasn a roda motora da direita.	• Deslgue o interruptor de corrente na parte inferior e retire as substâncias estranhas da roda motora da direita.
005	• Inspeçione o sensor do amortecedor.	• Deslgue na parte inferior e retire o obstáculo darente do robot aspirador ou desloque o robot aspirador para um local DIFFERente.
006	• Hásubstências estranhas (pó,manchas, etc.) na janela do sensor de obstáculos.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas das janelas frontal e traseira dos sensores com um pano macio.
007	• Hásubstências estranhas (pó,manchas, etc.) na janela do sensor de declives.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas na janela do sensor de declives com um pano macio.
008	• Compartimento do pô não instalado.	• Instale o compartmento do pô até encaixar com um estalido.
009	• Hásubstências estranhas(fios, panos, etc.)presas na escova rotativa lateral para limpeza de cantos.	• Deslgue o interruptor de corrente na parte inferior e limpe as substâncias estranhas da escova rotativa lateral para limpeza de cantos.

Estrutura principal Carregador (estação)

Classificação	Item	SÉRIE SR8950*
Especificações mecânicas	Diámetro	350 mm
	Altura	80 mm
	Peso	3,2 kg
Especificações eletricas	Tensão de alimentação	AC220-240V~, 50-60Hz
	Consumo de energia do carregaror	40 W
	Consumo de energia da unidade principal	40 W
	Especificações da bateria	14,4V / 31,68Wh
Especificações de limpeza	Tipo de corregamento	Carregamento automático/manual
	Modo de limpeza	automática, pontual, maior,manual, temporizador, semanal
	Tempo de corregamento	Aproximamente 180 minutos
	Tempo de limpeza (numa superficie dura)	Aproximamente 100 minutos
Método de limpeza		Reconhecimento da forma do tecto
Tipo do botão da unidade principal		Tipo tíctil

Este aspirador foi aprovado de acordo com as seguintes normas.

Diretiva EMC: 2004/108/EC

Diretiva de Segurança de Baixa Voltagem: 2006/95/EC

Se tiver algumas dúvidas ou comentários sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.

80820-SAMSUNG (726-7864)

www.samsung.com
