SR8950 NAVIBOT - Robot aspirador SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspirador robot
Marca	Samsung
Modelo	SR8950 NAVIBOT

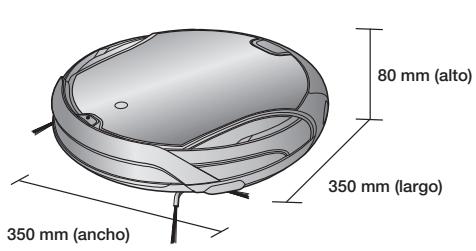

Dimensiones	Diámetro 350 mm, altura 80 mm
Peso	3,2 kg
Alimentación	AC 220-240 V ~ 50-60 Hz
Consumo eléctrico	40 W (carga y unidad principal)
Tipo de batería	Litio-ion recargable, 14,4 V / 31,68 Wh
Autonomía	Aproximadamente 100 minutos (suelo duro)
Tiempo de carga	Aproximadamente 180 minutos
Modos de limpieza	Automático, Localizado, Intensivo, Manual, Temporizador, Semanal
Método de navegación	Visionary Mapping Plus™ (reconocimiento de la forma del techo)

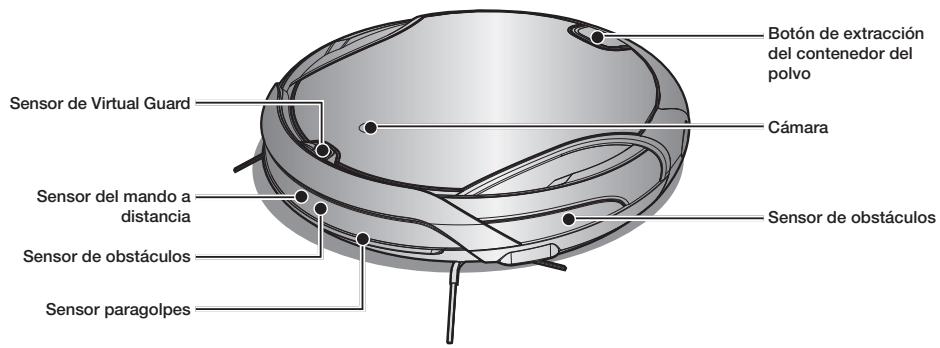

Sensores	Obstáculos, desnivel (3 sensores anti-caída), polvo, parada
Cepillo principal	Cepillo cilíndrico extraíble, lavable
Cepillo lateral	Cepillo giratorio lateral (derecho e izquierdo)
Filtro	Filtro de malla lavable
Capacidad del depósito	No especificada, vaciar regularmente
Estación de carga	Con clavijas de carga, cable de alimentación
Accesorios incluidos	Control remoto (pilas AAA no incluidas), módulo Virtual Guard, filtro de repuesto, cepillo de limpieza
Seguridad	Parada automática de los cepillos y del motor en caso de levantamiento, detección de obstáculos y escaleras
Mantenimiento	Limpiar regularmente los sensores, el depósito, los filtros, el cepillo principal y el cepillo lateral
Piezas de repuesto	Batería, filtros, cepillos (contactar al servicio técnico de Samsung)
Garantía	1 año piezas y mano de obra (a partir de la fecha de compra)

Preguntas frecuentes - SR8950 NAVIBOT SAMSUNG

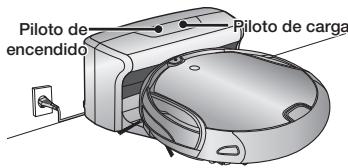

¿Cómo cargar el robot aspirador por primera vez?

Active el botón de encendido situado debajo del aparato, luego coloque el robot en la estación de carga alineando las clavijas. Déjelo cargar completamente (aproximadamente 180 minutos) antes del primer uso. El indicador se vuelve verde y la pantalla muestra "FULL".

¿Qué hacer si el robot no regresa automáticamente a la estación de carga?

Verifique que la estación esté enchufada y que no haya ningún obstáculo a menos de 1 m delante y 50 cm a los lados. Limpie las clavijas de carga con un paño seco. Si el módulo Virtual Guard está demasiado cerca, aléjelo. En caso de fallo, cargue manualmente el robot.

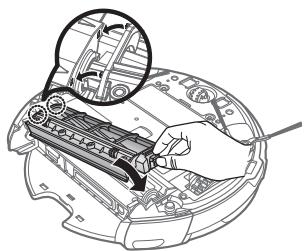

¿Cómo limpiar el cepillo principal?

Apague primero el botón de encendido debajo del robot. Retire la cubierta del cepillo presionando el gancho, luego levante el cepillo. Elimine los cabellos o hilos enrollados con un cepillo o aspiradora. Vuelva a montar insertando primero el lado opuesto al botón, luego encajando el otro lado.

¿Qué significa el código de error 008?

El código 008 indica que el depósito de polvo no está insertado correctamente. Retírelo y vuelva a insertarlo hasta escuchar un "clic". Asegúrese de que el filtro esté en su lugar.

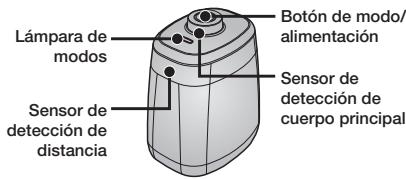

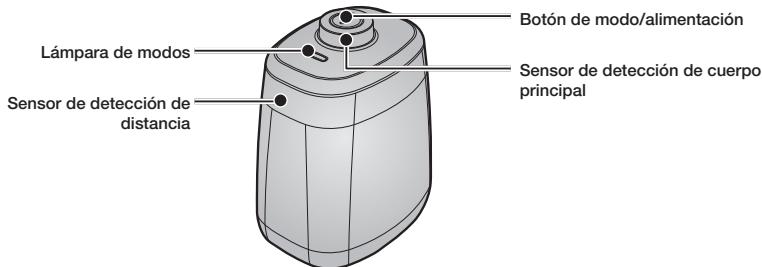

¿Cómo instalar el módulo Virtual Guard?

Inserte 2 pilas alcalinas tipo D (LR20) respetando la polaridad. Encienda el módulo presionando el botón Mode hasta que el indicador rojo parpadee (modo Fence). Colóquelo frente al área a bloquear, orientado de modo que cree una barrera infrarroja invisible de al menos 2,5 m.

¿Por qué el robot aspira con menos fuerza?

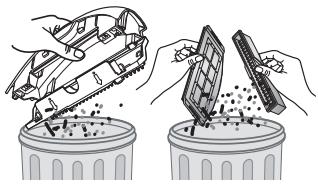

Verifique si el depósito de polvo está lleno y vacíelo. Limpie el filtro de malla (lavable con agua, séquelo completamente antes de volver a colocarlo). Asegúrese de que la entrada de aspiración no esté obstruida por residuos.

¿Cómo ajustar la hora en el robot?

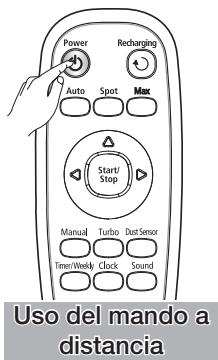

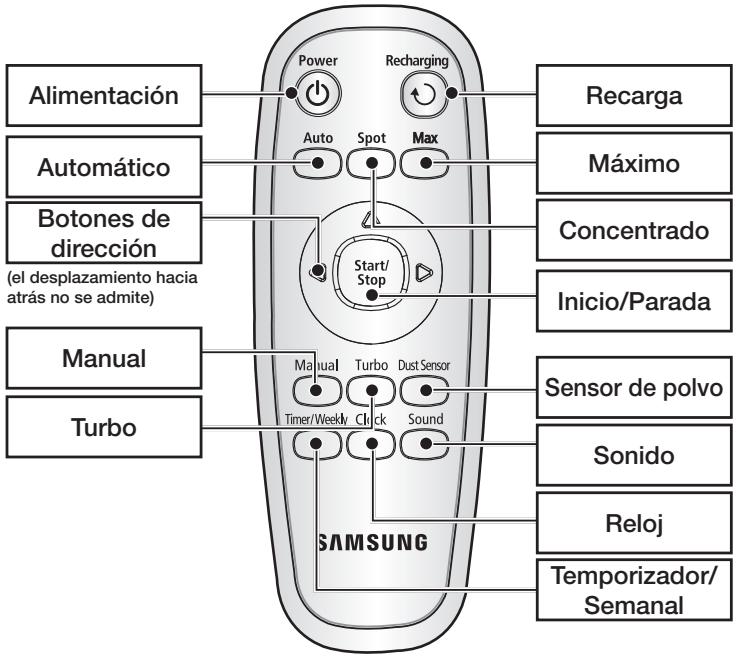

Use el control remoto: presione el botón Clock, luego ajuste el día, la hora y los minutos con las teclas < o >. Valide presionando nuevamente Clock. Para cancelar, presione Start/Stop. Si no se presiona ninguna tecla durante 1 minuto, el ajuste se cierra automáticamente.

El robot solo se mueve en una zona restringida, ¿cómo ampliar su paso?

Verifique que el módulo Virtual Guard no esté activado en la zona deseada. Si lo está, apáguelo o muévalo. Asegúrese también de que los sensores de obstáculos y de desnivel estén limpios. En modo automático, el robot cartografía la habitación y limpia progresivamente.

¿Cómo limpiar los sensores del robot?

Apague el robot. Limpie suavemente las lentes del sensor frontal, de la cámara, de los sensores de desnivel (debajo del robot) y del sensor de obstáculos con un paño suave y seco. Nunca rocíe líquido directamente.

¿Qué hacer en caso de fuga de la batería?

Evite todo contacto cutáneo. En caso de contacto, enjuague abundantemente con agua. Si el líquido toca los ojos, enjuague durante al menos 10 minutos y consulte a un médico. La batería está sellada; contacte al servicio técnico de Samsung para su reemplazo.

MANUAL DE USUARIO SR8950 NAVIBOT SAMSUNG

Aspiradora robot Manual del usuario

Planet First

100%

Papel reciclado

Este manual está impreso en papel 100% reciclado.

• Antes de poner en marcha la unidad, lea atentamente las instrucciones.
• Sólo para uso en interiores.

Español

Imagine las posibilidades

Gracias por adquirir un producto Samsung.

Para recibir un servicio más completo,

registre su producto en

www.samsung.com/register

SAMSUNG

INFORMACIÓN DE SEGURIDAD

• Antes de poner el aparato en configuración, lea este manual en su totalidad y consérvelo para futuras consultas.

• Ya que las siguientes instrucciones de funcionamiento se aplican a varios modelos, las características de su aspiradora pueden variar ligeramente de las descritas en este manual.

SÍMBOLOS DE PRECAUCIÓN Y DE ADVERTENCIA USADOS

ADVERTENCIA	Indica que hay peligro de muerte o lesiones graves.
PRECAUCION	Indica que hay peligro de lesiones personales o materiales.

OTROS SÍMBOLOS USADOS

NOTA	Indica que hay peligro de lesiones personales o materiales.

Al utilizar un electrodoméstico deben tomarse unas precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADORA ROBOT.

Cuando no utilice la aspiradora, desenchúfela de la toma, así como antes de realizar cualquier mantenimiento.

ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GENERAL

• Utilice la aspiradora solo como se explica en este manual.
• No utilice la aspiradora robot ni el cargador si están dañados.
• Si la aspiradora no funciona correctamente, ha sufrido alguna caída, se ha dañado, se ha dejado en el exterior o se ha mojado, debe devolverla a un centro de atención al cliente.
• No manipule el cargador ni la aspiradora robot con las manos húmedas.
• Utilícela sólo en superficies de interior que estén secas.
• Este electrodoméstico no está pensado para que lo usen personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato.
• No deje que los niños jueguen con el electrodoméstico.

CARGADOR DE LA BATERÍA

• No modifique el enchufe polarizado para que se adapte a otro no polarizado o a un cable alargador.
• No lo utilice en exteriores o sobre superficies húmedas.
• Desenchufe el cargador cuando no lo usa y antes de las operaciones de mantenimiento.
• Utilice solo el cargador suministrado por el fabricante.
• No lo utilice con un cable o un enchufe dañados.
• Para trasladar el aparato, no tire del cable ni lo utilice como un asa; no atrape el cable con la tapa y evite manipularlo alrededor de bordes o esquinas cortantes. Mantenga el cable apartado de las superficies calientes.
• No utilice cables alargadores ni enchufes con una capacidad de energía de corriente inadecuada.
• No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe no del cable.
• No rompa ni arroje al fuego las pilas ya que una temperatura elevada las pueda hacer explotar.
• No intente abrir el cargador. La reparación debe efectuarse solo en un centro de servicio cualificado.
• No exponga el cargador a temperaturas altas ni a ningún tipo de humedad.

ASPIRADORA ROBOT

• No aspire objetos duros o afilados como cristales, clavos, tornillos, monedas, etc.
• No utilice la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos ni otros objetos en la cámara del ventilador ya que la unidad se puede poner en marcha accidentalmente.
• No ponga ningún objeto en las aberturas. No utilice la aspiradora si alguna abertura está bloqueada; mantenga las aberturas libres de polvo, hilachas, pelos y cualquier otra cosa que pueda reducir el caudal de aire.
• No aspire materiales tóxicos (como lejía con cloro, amoniaco, líquido desatascador de tuberías, etc.)
• No aspire objetos que puedan arder o provocar humo, como cigarrillos, fósforos o cenizas calientes.
• No aspire líquidos inflamables o combustibles, como gasolina, ni utilice la aspiradora en zonas donde estos puedan estar presentes.
• No utilice la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de pinturas a base de aceite, disolventes, productos antipolilla, polvo inflamable u otros vapores explosivos o tóxicos.
• Se pueden producir fugas en las celdas de las pilas en condiciones extremas de uso o de temperatura. Si el líquido entra en contacto con la piel, lávela rápidamente con agua. Si el líquido entra en contacto con los ojos, enjuáguelos inmediatamente con agua limpia durante al menos 10 minutos. Solicite atención médica.

INFORMACIÓN DE SEGURIDAD

02

CARACTERÍSTICAS DEL PRODUCTO

13

MONTAJE DE LA ASPIRADORA

15

MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO

37

SOLUCIÓN DE PROBLEMAS

43

ESPECIFICACIONES DEL PRODUCTO

46

06 Acerca de la alimentación eléctrica 07 Antes de utilizar 10 En uso 11 Limpieza y mantenimiento

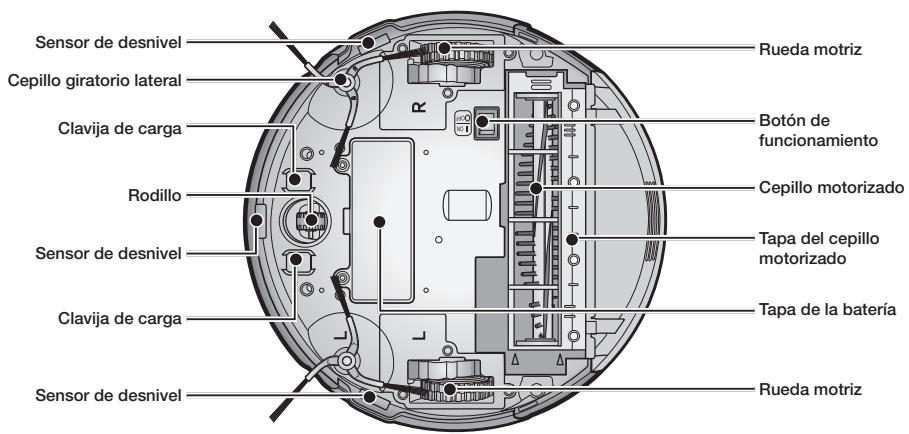

15 Componentes 16 Nombre de cada componente

20 Instalación de la aspiradora robot

20 Orden de instalación 20 Apagado y encendido 21 Instalación del cargador 22 Carga 23 Acerca de la batería 24 Configuración de la hora 25 Montaje de la VIRTUAL GUARD

27 Uso de la aspiradora robot

27 Inicio/Parada de la limpieza 28 Recarga 29 Limpieza automática 30 Limpieza concentrada 31 Limpieza máxima 32 Limpieza manual 33 Limpieza programada 34 Programación semanal

36 Funciones adicionales

36 Uso de las funciones adicionales

37 Limpieza de la aspiradora robot

37 Debe recordar los métodos de mantenimiento y limpieza 37 Limpieza de la ventana del sensor y la cámara 38 Limpieza del contenedor del polvo y del filtro

39 Limpieza de la aspiradora robot

39 Limpieza del cepillo motorizado 41 Limpieza del cepillo giratorio lateral para la limpieza de bordes 42 Limpieza de la rueda motriz

43 Lista de comprobación antes de llamar al centro de atención al cliente 45 Solución de problemas según los códigos de error

ACERCA DE LA ALIMENTACIÓN ELÉCTRICA

No doble excesivamente el cable de alimentación ni coloque sobre él objetos pesados que puedan romperlo.

• Se puede producir una descarga eléctrica o un incendio.

Elimine cualquier resto de polvo o de agua del enchufe.

• De no hacerlo, se podría producir un mal funcionamiento o una descarga eléctrica.

No saque el enchufe tirando del cable de alimentación ni lo toque con las manos mojadas.

• Se puede producir una descarga eléctrica o un incendio.

No utilice enchufes múltiples en una sola toma. (No deje el cable expuesto sobre el suelo.)

• Se puede producir una descarga eléctrica o un incendio.

No utilice enchufes o cables dañados, ni tomas de pared sueltas.

• Se puede producir una descarga eléctrica o un incendio.

Antes de activar la aspiradora robot, compruebe que el contenedor del polvo esté montado.

• Si el contenedor del polvo no está montado, la aspiradora no funciona.

• Lugares con velas o lámparas de escritorio en el suelo. Lugares con fuegos sin vigilancia (llamas o ascuas).
• Lugares donde haya gasolina, alcohol destilado, disolventes, cenizas con cigarrillos encendidos, etc.

La aspiradora robot solo es para uso doméstico. No la utilices en los siguientes lugares.

• Buhardillas, sótanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a condiciones de humedad, como cuartos de baño o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueden producir daños graves (funcionamiento anormal o roturas) cuando se utilice en estos lugares.

Abra todas las puertas cuando limpie las habitaciones.

• Si una puerta está cerrada, la aspiradora no puede entrar en esta habitación.
• Sin embargo, deben cerrar la puerta principal, la de la terraza, la del cuarto de baño, y la de cualquier otra habitación desde donde la aspiradora pueda caer a un piso inferior.

No utilice la aspiradora sobre un suelo negro.

• Es posible que la aspiradora robot no funcione normalmente.

Para limpiar alfombras con grandes borlas, dóblelas por debajo de la alfombra.

• Las borlas pueden dañar la alfombra y la aspiradora, ya que pueden quedar atrapadas por la rueda motriz o el cepillo motorizado.

Si el sensor de nivel está sucio, la aspiradora robot puede caer por escaleras, barandillas, etc.

Podría causar lesiones personales o dañarse el producto.

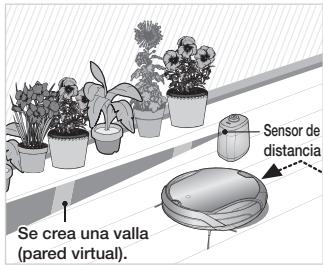

Para prevenir este riesgo, instale la VIRTUAL GUARD (configuración del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor y la CÁMARA para que no acepte órdenes erróneas.

Retire previamente los objetos frágiles de la zona que vaya a limpiar.

• Antes de limpiar, retire cualquier objeto.
• Retire objetos frágiles como cerámica, cristal, jarrones, etc.
• La aspiradora robot no reconoce monedas, anillos ni otros objetos valiosos como joyas.

Antes de aspirar, retire los objetos diseminados por el suelo.

• La aspiradora robot está diseñada para detectar obstáculos a 5 cm de distancia.
• Las toallas de baño, las alfombrillas de cuartos de baño, de entradas y de otras habitaciones, los cables de alimentación, los manteles o los cinturones se pueden enrollar en la rueda motriz o el cepillo motorizado. Esto puede hacer que los objetos se caigan de la mesa.

Haga saber a los miembros de la familia (u otros residentes) que deben tener cuidado al efectuar la limpieza o cuando utilicen el modo de limpieza programada.

• Si se hace funcionar la aspiradora robot cuando hay niños, estos pueden tropezar con ella y caerse.

Procure que los niños no pisen la aspiradora ni se sienten sobre ella.

• Los niños se pueden caer y lesionarse o el producto se puede dañar seriamente.

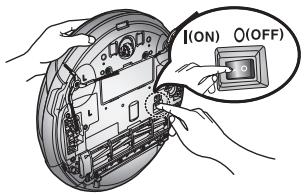

Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.

• La aspiradora robot puede atraer su atención.
• Si la rueda motriz o el cepillo motorizado atrapa los dedos, los pies, la ropa o el pelo, se pueden producir lesiones.
• Si un niño o una mascota se encuentran en el camino de la aspiradora, esta podría identificarlos como un obstáculo y no efectuar la limpieza de dicha zona.
• Cuando se desactiva el conmutador de encendido, se corta el suministro de alimentación y se desactivan todas las funciones.

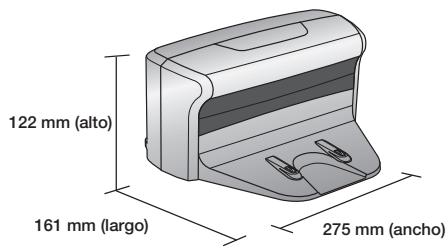

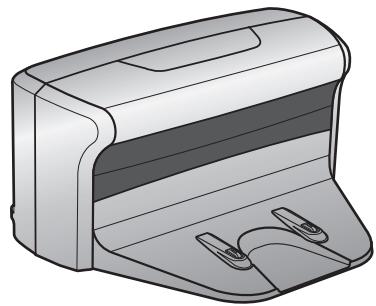

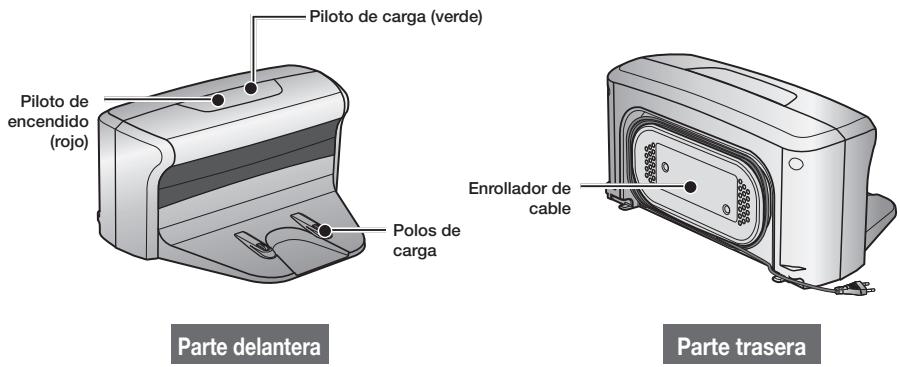

Cuando instale la estación de energía, no deje el cable de alimentación expuesto en el suelo.

• Cuando la aspiradora robot se recarga automáticamente o vuelve a la estación de carga, puede arrastrar el cable de alimentación alrededor de ella.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

• La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de carga está desenchufado, no podrá cargar la batería automáticamente.

Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.

• Si el cargador está instalado en un rincón, se pueden provocar movimientos innecesarios y se puede perturbar el proceso de recarga automática.

Los objetos colocados delante del cargador impedirán que la aspiradora robot se recargue automáticamente.

• Deje el área libre de objetos.

No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m hacia delante.

No cortocircuite las clavijas de carga con objetos metálicos, como varillas, destornilladores, etc.

• Se podría dañar seriamente el cargador.

Asegúrese de que no haya ningún resto de líquidos en la estación de carga.

• De no hacerlo, se podría producir una descarga eléctrica.

Asegúrese de que la aspiradora robot no aspire ni se desplace sobre líquidos como agua, aceite o suciedad de las mascotas.

• Se podrá dañar seriamente el producto. Las ruedas pueden esparcir los líquidos y extender la suciedad.

No utilice el cargador para otros fines.

• Se podrá dañar seriamente el cargador o provocar un incendio.

No instale la estación de energía sobre una superficie oscura.

• Si la superficie en la que la estación de energía se encuentra es oscura, dificultará el regreso de la aspiradora robot.

EN USO

No se puede usar esta aspiradora robot en alfombras gruesas.

• La aspiradora robot puede presentar problemas de configuración.
• Se pueden dañar las alfombras.

No utilice la aspiradora robot sobre una mesa o lugares elevados.

• Se podrá dañar en caso de caída accidental.

Durante el funcionamiento, la aspiradora robot puede chocar con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.

• Para obtener un rendimiento más limpio y rápido, coloque las sillas sobre una mesa.

No coloque ningún objeto encima de la aspiradora robot.

• Podrá causar un mal funcionamiento.

Durante la limpieza, quite inmediatamente los papeles grandes o bolsas de plástico que pueda haber en la aspiradora.

• Si utiliza la aspiradora durante mucho tiempo con un puerto de entrada obstruido, se puede dañar seriamente el producto.

Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediatamente el conmutador de encendido y llame al centro de atención al cliente.

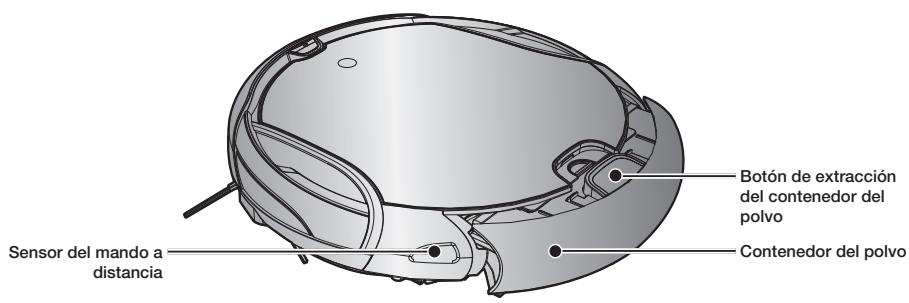

No coja la aspiradora robot sujetándola por el contenedor del polvo.

• El contenedor del polvo se puede separar y causar lesiones al usuario o daños importantes al producto.

La aspiradora robot no puede continuar funcionando si queda atrapada en la entrada o en el umbral de la terraza.

• Para reanudar el funcionamiento, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde pueda continuar funcionando.

La aspiradora robot no puede limpiar completamente los lugares a los que no pueda acceder, como los rincones y los espacios entre los sofás y las paredes.

• Debe limpiar estas áreas de vez en cuando.

Después de la limpieza pueden quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar.

• En tales casos, estas acumulaciones de polvo se han de eliminar con otra limpieza.

LIMPIEZA Y MANTENIMIENTO

Para limpiar el producto, no rocíe el exterior directamente con agua ni utilice materiales volátiles como benceno, disolventes o alcohol.

• Se podrá dañar seriamente el producto.

Nadie que no sea un técnico de servicio cualificado debe montar o desmontar la unidad.

• Se podrá dañar el producto.

Elimine regularmente cualquier sustancia extraña que se acumule en los sensores de obstáculos o de desnivel.

• La suciedad acumulada en los sensores puede hacer que estos no funcionen correctamente.

Para eliminar las sustancias extrañas, utilice siempre el cepillo de limpieza después de desactivar el conmutador de encendido.

• De no hacerlo, la unidad podrá activarse repentinamente y provocar lesiones personales o dañar el producto.

Si el cable de alimentación está dañado, debe sustituirlo un técnico cualificado del servicio de atención al cliente.

• De no hacerlo, se podrá producir una descarga eléctrica.

Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.

Póngase en contacto con el centro de atención al cliente de Samsung Electronics para sustituir la batería.

• Si no se utilizan las baterías originales, se puede dañar el producto.

UTILIZACIÓN DE LA FUNCIÓN VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).

• ¿Qué es el Reconocimiento de la forma del techo (Visionary Mapping Plus™)?

Esta función reconoce la forma del techo mediante una cámara colocada en la parte superior del aparato para identificar el área que se debe limpiar y determina el mejor modo de paso por cada sección de la superficie y de limpiarla.

LIMPIEZA EXHAUSTIVA DE CADA RINCÓN

La aspiradora robot limpia el suelo de forma secuencial (→) según el mapa generado por la función de reconocimiento de la forma del techo (Visionary Mapping Plus™), limpiando cada rincón del suelo.

DIFERENTES MODOS DE LIMPIEZA

Se proporcionan varios modos de limpieza para satisfacer cada necesidad.

1. Modo automático: limpia la habitación automáticamente.
2. Modo concentrado: limpia intensivamente una zona determinada. Se puede utilizar para eliminar restos de pan o galletas.
3. Modo máximo: funciona hasta que la batería casi se ha agotado.
4. Modo manual: se puede limpiar el suelo manualmente desplazando la aspiradora robot con el mando a distancia.
5. Modo Turbo: en este modo el cepillo motorizado gira a su máxima velocidad y permite una limpieza más efectiva. (Se puede cambiar de modo con el mando a distancia).
6. Modo Sensor de polvo: si detecta polvo, la aspiradora robot limpia a su alrededor de forma intensiva. (Se puede cambiar de modo con el mando a distancia).
7. Tipo de limpieza programada: la aspiradora se pone en funcionamiento a la hora especificada.
8. Modo de limpieza semanal: la aspiradora robot limpia el suelo cierto día de la semana a la hora especificada.

Cuando la batería está baja, la aspiradora robot se guía automáticamente hasta el cargador para efectuar la recarga automática.

CEPILLO GIRATORIO LATERAL DE LIMPIEZA DE BORDES

El cepillo giratorio lateral de limpieza de bordes limpia el polvo de los bordes.

CRUCE DE UMBRALES

El innovador sistema de propulsión de la aspiradora robot permite cruzar los umbrales de 1 cm de alto y así limpiar todas las habitaciones. Es posible que la aspiradora robot no sea capaz de cruzar los desniveles de 1 cm de alto dependiendo de su forma.

ANTICHOQUES

Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, permite que la aspiradora robot lo evite y siga limpiando. (Es posible que la aspiradora toque obstáculos finos).

ANTICAÍDAS

Los tres sensores de desnivel detectan las zonas descendentes, como escalones o umbrales de las puertas, para impedir que la aspiradora robot pueda caer por las escaleras.

DISPOSITIVO DE SEGURIDAD

Cuando la aspiradora robot se levanta del suelo durante la limpieza, un sensor de detección detiene automáticamente las ruedas motrices, el cepillo motorizado, el motor de succión y el cepillo giratorio lateral.

MONTAJE DE LA ASPIRADORA

COMPONENTES

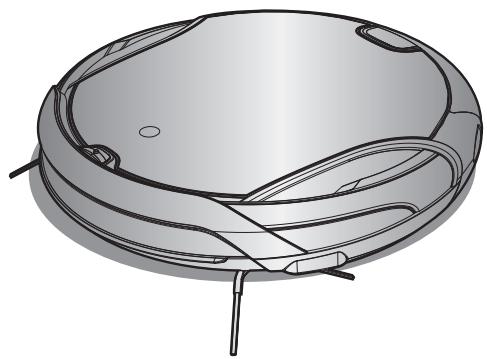

Cuerpo principal

Mando a distancia

Estación de energía

Otros componentes

(Pilas tipo AAA)
Manual del usuario / 2 pilas	VIRTUAL GUARD	Filtro de repuesto	Cepillo de limpieza	Guía<rápida de uso

Unidad principal

Parte delantera lateral

Parte trasera

Estación de energía

VIRTUAL GUARD

Instalación de las pilas

Las pilas no se suministran con el producto. Se deben adquirir por separado. Antes de utilizar el aparato deben instalar las pilas alcalinas (esto D).

Levante la tapa de la VIRTUAL GUARD presionando la pestaña de bloqueo.

Instale las pilas en la VIRTUAL GUARD como se muestra en la siguiente ilustración. (Si las pilas se instalan con la polaridad incorrecta, la VIRTUAL GUARD no funciona).

Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic.

Mando a distancia

Instalación de las pilas del mando a distancia

Cuando se adquiere el producto las pilas del mando a distancia no están instaladas.

Antes de utilizar el aparato deben instalar las pilas alcalinas (tipo AAA).

Levante la tapa del compartimento de las pilas del mando a distancia presionando la pestaña de bloqueo.

Instale las pilas en el mando a distancia como se muestra en la siguiente ilustración. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funcionará).

Tras insertar una punta de la tapa en la ranura, presione en el extremo hasta que oiga un clic.

• Especificaciones: pilas alcalinas tipo AAA.

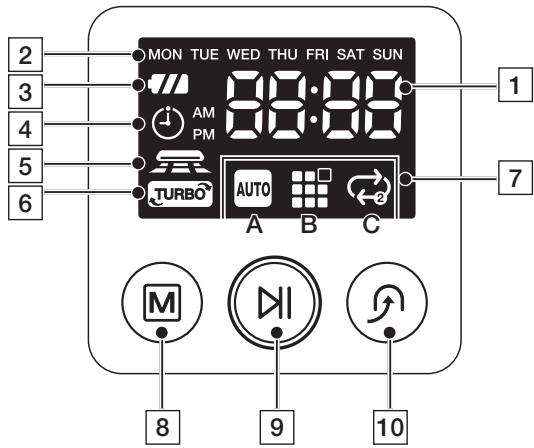

Pantalla

PANTALLA

• Muestra el temporizador, el estado de progreso y los códigos de error mediante números, letras y gráficos.

2. Programación semanal

• Cuando establece un programa semanal para que empiece a la hora especificada de cierto día de la semana, el icono del día correspondiente se enciende.

3. Indicador del nivel de la batería

• Cargando: muestra el progreso de carga en tres pasos.
• En uso: muestra el nivel de energía de la batería. El nivel de energía de la batería se va reduciendo en cada nivel desde FULL (llena) durante el funcionamiento. (Cuando la batería se ha descargado completamente, un nivel parpadea advirtiéndolo).

4. Temporizador

• Cuando se programa la limpieza, se ilumina el icono de la limpieza programada.

5. Modo Sensor de polvo

• Este icono se enciende cuando se selecciona el modo de limpieza Sensor de polvo.

6. Modo Turbo

• Este icono se enciende cuando se selecciona el modo de limpieza Turbo.

7. Pantalla del modo de limpieza

• Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.

(A) Modo automático: este icono se enciende cuando se selecciona el modo de limpieza automática. (B) Modo concentrado: este icono se enciende cuando se selecciona el modo de limpieza concentrada. (C) Modo máximo: este icono se enciende cuando se selecciona el modo de limpieza máximo.

BOTONES

8. Modo de limpieza

• Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón (M) para iniciar la limpieza.

9. Inicio/Parada

• Pulsar para iniciar o detener la limpieza.

10. Recarga

• Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de energía para cargar la batería.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

Orden de instalación

1. Apagado y encendido

Para usar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

2. Instalación del cargador

Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la batería está descargada cuando se adquiere el producto, se ha de cargar completamente antes de utilizarla.

3. Carga de la batería

Antes de utilizar la aspiradora robot se debe cargar completamente la batería.

4. Configuración de la hora

Se debe configurar la hora para utilizar las opciones de limpieza programada y limpieza diaria.

5. Montaje de la VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).

Apagado y encendido

Para usar la aspiradora robot se debe activar el conmutador de encendido.

Si se apaga el conmutador de encendido, todas las configuraciones se restablecen salvo la hora actual y la programación semanal.

1. Levante el aparato y encienda el interruptor de encendido procurando no pulsar ningún otro botón.

• Si los iconos no se encienden, quiere decir que la batería está descargada. En tal caso, conecte la aspiradora robot a la estación de carga y active el conmutador de encendido.
• Puede que la hora configurada sea distinta a la actual. De ser así, configure la hora de forma que coincida con la actual.
• Si pulsa alguno de los botones con el interruptor de encendido conectado, es posible que no funcionen mientras pulse el interruptor de encendido. Apague el interruptor de encendido y espere 2 segundos antes de volver a encender el aspirador.

Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará aunque esté conectada a la estación de carga.

1. Instale el cargador en una superficie plana.

1. No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m hacia delante.

1. Instale el cargador en un lugar donde la aspiradora robot pueda acceder fácilmente.

1. Disponga el cable de alimentación ordenadamente en la pared.

1. Si el suelo es de madera, instale el cargador en la misma dirección que las vetas de la madera.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

• Si el cargador no recibe alimentación, la aspiradora robot no encontrará el cargador por lo que no se podrá cargar automáticamente.
• Si la aspiradora robot está separada del cargador, la batería se descargará automáticamente.

Carga

Cuando se adquiere el producto, la batería está totalmente descargada, por lo que la aspiradora se debe cargar manualmente.

Active el conmutador de encendido de la parte inferior del producto.

1. Tras alinear las clavijas de carga de la unidad principal con la clavija de carga de la estación de carga, pulse la unidad principal hasta que oiga un sonido de recarga de alimentación en el cargador.
2. La lámpara de cesta se ilumina en color verde.

1. Compruebe el estado de la carga de la aspiradora robot.
2. Cuando se inicia la energía, el indicador de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.
3. Cuando se complete la carga, el indicador de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.

Cargando

Carga completa

• Cuando el indicador del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automáticamente se carga ella misma en el cargador. Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de carga y no consigue encontrarla, mientras limpia, se detendrá cerca del lugar en el que empezó a limpiar.
• Cuando el nivel de la batería parpadea y se muestra "Lo" durante la limpieza, la aspiradora robot no se puede controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la batería. (Esto es cuando la batería se ha descargado completamente).

Carga completa Cargando Se requiere carga

• Cuando se adquiere el producto, la carga completa de la batería tarda alrededor de 180 horas y la aspiradora funciona durante aproximadamente 100 horas.
• Cuando se carga la batería cuando esta está sobrecalentada, el tiempo de carga se incrementa. Medidas que hay que tomar cuando la energía no es uniforme.

Si la aspiradora robot no se puede cargar automáticamente:

• Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot.
• Vuelva a conectar la alimentación del cargador (restablezca).
• Compruebe si hay sustancias extrañas en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un paño seco.
• Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.
• Si separa la aspiradora robot del cargador, se descarga de modo natural.
• Cargue la aspiradora robot con el cargador, si es posible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje de negocios, vacaciones, etc., desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos).

Acerca de la batería

• La aspiradora robot funciona con una batería de iones de litio (Li-ion) respetuosa con el medio ambiente y una función de prevención de sobrecarga garantiza una amplia duración de la vida útil. La batería tiene un periodo de garantía de 6 días desde la fecha de compra.
• Cuando adquiera una batería, solicite al centro de atención al cliente el símbolo (SAMSUNG) de pieza original y el número del modelo.

- Esta batería es sólo para aspiradoras robot de Samsung. Está estrictamente prohibido utilizarla en otros aparatos o con otros propósitos. - No trate de desmontar, reparar ni modificar la batería. - Cárguela en un lugar con buena ventilación. - No exponga la batería al fuego ni la caliente. - No conecte ningún objeto metálico entre los polos (+) o (-) de la batería. Consérvela en el interior (0°C ~ 40°C). - Antes de deshacerse de este producto, deseche las pilas y la batería de un modo respetuoso con el medio ambiente. - No deseche las pilas ni la batería junto con la basura doméstica. - Para deshacerse de las pilas agotadas o de la batería, siga las normas locales.

• Si la batería no funciona, no la desmonte. Póngase en contacto con el centro de atención al cliente más cercano.
• Un tiempo de carga prolongado y una duración más corta indican que la batería está cerca del fin de su vida útil. Póngase en contacto con un centro de atención al cliente autorizado para reemplazar la batería.

El usuario no puede cambiar la batería recargable incorporada en este producto.

Para obtener información sobre cómo cambiarla, deben ponerse en contacto con el proveedor.

El reloj muestra la hora actual. Puede ajustar la hora actual siguiendo estos pasos. Solo se puede ajustar la hora actual con el mando a distancia.

	Mando a distancia	Secuencia de configuración
MON AM Parpadea WED AM Parpadea	Clock	1. Pulse el botón del reoj. - Aparecerá la hora actual.
	Clock Disminui Start Stop	2. Pulse el botón del reoj. - Parpadeará el día de la semantics. Pulse el botón < o > para establecer el día de la semantics.
WED AM Parpadea	Clock Disminui Start Stop	3. Pulse el botón del reoj. Pulse el botón < o > para establecer la hora.
WED AM Parpadea	Clock Disminui Start Stop	4. Pulse el botón del reoj. Pulse el botón < o > para establecer los Minutes.
WED AM Parpadea	Clock	5. Pulse el botón del reoj. - El valor que ha establecido parpadeará y finaliza la configuración.
Anulación de la configuración	- Pulse el botón Start/Stop para cancelar el ajuste yEAR del modo de configuración de hora.
Mando a distancia	- Si no hayTHING氨酸 durante 1 minuto en el mode de configuración de la hora, la aspiradora salrá del本身就是 automática.

Montaje de la VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual).

Funcionamiento de los botones

1. Funcionamiento de la lámpara de modelos

• Modo Valla (pared virtual): la lámpara roja parpadea. Des.: la lámpara se apaga.

2. Configuración del modo

• Cada vez que se pulsa el botón de modo/alimentación, se selecciona como Valla (pared virtual) → apagar alimentación en este orden.
• La distancia mínima de la pared virtual es de 2,5 m y puede variar dependiendo de los alrededores y el estado de movimiento del robot.

Creación de una valla (pared virtual)

La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no puede cruzar.

Por ejemplo, delante de macetas, muebles, la puerta principal, etc.

1. Seleccione el modo Valla (pared virtual) mediante el botón de modo/alimentación.

• La lámpara de modo parpadea en color rojo.

2. Instale la VIRTUAL GUARD delante del área bajo el acceso que se desee bloquear.

• Instale la VIRTUAL GUARD de manera que el sensor de detección de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

Acerca del sensor de irDA.

• Es posible que la transmisión de la señal infrarroja experimente dificultades en lugares expuestos a una iluminación halógena o en exteriores.
• La aspiradora robot usa tres dispositivos infrarrojos y es posible que un dispositivo no funcione delante de otro dispositivo que tenga una prioridad más alta.
• Cuando se controla la aspiradora robot con el mando a distancia, esta puede cruzar la valla

[Prioridad de la señal infrarroja] Mando a distancia

Virtual guard

Cargador

virtual de la VIRTUAL GUARD o chocar contra un obstáculo, ya que la señal del mando a distancia tiene prioridad sobre la señal de la VIRTUAL GUARD.

• Cuando se utiliza la aspiradora robot en un local (PC) o en distancias cortas, puede que no funcione correctamente debido a interferencias en las señales infrarrojas.
• Instale la VIRTUAL GUARD apartada del cargador; ya que la carga automática se puede interrumpir si la VIRTUAL GUARD está cerca del cargador.
• Si se utilizan al mismo tiempo varias aspiradoras robot, puede que no trabajen correctamente por interferencias en las señales infrarrojas.

Inicio/Parada de la limpieza

Todas las funciones de la aspiradora robot se pueden ejecutar o detener.

Cada función de la aspiradora robot solo se puede ejecutar si está activado el conmutador de encendido. - Cuando la aspiradora robot está en funcionamiento, pulse el botón (M) para cancelar la función y seleccionar una función.

Apagado y encendido

Encendido

• Unidad principal: Pulse el botón (NI).

Apagado

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: mantenga pulsado el botón (D) durante 3 segundos.
• Si no se pulsa ningún botón durante 1 minuto después de encender la aspiradora, la alimentación se apaga automáticamente a fin de impedir que la batería se descargue. Para volver a encenderla, mantenga pulsado un momento el botón (Start/Stop) (Inicio/Parada) del cuerpo principal.

Inicio o parada de la limpieza

Inicio

• Mando a distancia: Pulse los botones Automático, Concentrado, Máximo, Manual.
• Unidad principal: seleccione los modos de limpieza Automática/Concentrado/Máximo mediante el botón (M) y, a continuación, pulse el botón (D).
• Una vez iniciada la limpieza, la aspiradora robot comienza a moverse.
• Si se pulsa el botón (D) sin seleccionar ningún modo de limpieza, se inicia el modo de limpieza automática.

Uso de los botones de la unidad principal

Parada

• Para detener la limpieza, pulse el botón (D) del mando a distancia o de la unidad principal.
• Cuando se detiene la limpieza, la aspiradora robot deja de moverse.

Recarga

Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la batería.

Cuando la aspiradora robot esté funcionando, pulse el botón (D) para cancelar el funcionamiento y pulse el botón de recarga.

1. Pulse el botón de recarga.
2. Se activa el icono ( ) de la unidad principal y la aspiradora robot regresa hasta la estación de carga.
3. Para detener la aspiradora robot cuando se dirige al cargador, pulse el botón (M).
4. Para probar la función de carga automática, pulse el botón de recarga cuando la aspiradora robot está a menos de 1,5 m de distancia del cargador.

Uso del mando a distancia

Solución de problemas cuando la aspiradora robot no se dirige hacia el cargador.

• Compruebe la instalación del cargador
• Puede que el cargador se oculte en una ubicación desde donde no pueda guiar a la aspiradora robot hacia el cargador.
• Puede que el cargador esté a más de 5 m de distancia de la aspiradora robot.

Quizás sea necesario un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.

Cargue la aspiradora robot manualmente en los siguientes casos.

• Si el cargador está situado en un rincón.
• Si la batería está totalmente descargada.
• Si la aspiradora robot se ha quedado atrapada por un obstáculo, por ejemplo, un mueble.
• Si la aspiradora robot no puede cruzar el umbral de una puerta para llegar al lugar donde se encuentra el cargador.

Uso de los botones de la unidad principal

La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza.

Si se pulsa el botón Start/Stop en la unidad principal o en el mando a distancia sin seleccionar un modo de limpieza, empezará una ronda automática. Si se empieza la limpieza cuando la aspiradora robot está conectada a la estación de energía, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. Si la aspiradora robot empieza la ronda de limpieza en otro lugar que no sea la estación de energía y no consigue encontrarla cuando limpia, se detendrá cerca del lugar en el que empezó a limpiar. Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de energía y reanuda la limpieza una vez cargada la batería. (Número de trabajos de limpieza reanudados: una vez).

Botón de launidad principal	Botón del mando a distancia	Secuencia de configuración
1 vez	Auto	1. Establisher el modo.
	Start/Stop	2. Cancelar el modo.

Acerca de la función de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecuta la reanudación de la limpieza.
• Si se mueve la aspiradora robot durante la carga o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).

• No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.
• Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en este modo.

Modo Normal

Modo Turbo

Modo Sensor de polvo Limpieza completada

Se puede limpiar fácilmente una zona específica con gran cantidad de migas de pan, polvo, etc.

Coloque la aspiradora robot en la zona que desee limpiar y ejecute la función de limpieza concentrada.

Botón de launidad principal	Botón del mando a distancia	Secuencia de configuración
2 veces	Spot	1. Establisher el modo.
	Start/Stop	2. Cancelar el modo.

• En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5 m de largo y 1,5 m de ancho.
• Una vez completada la limpieza, en la pantalla de la aspiradora se muestra Final, Parada y En espera.

NOTA

Cuando la aspiradora robot está conectada a la estación de carga, no se admite la limpieza concentrada.

• Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en este modo.

Modo Normal Modo Turbo

Modo Sensor de polvo

Limpieza completada

La aspiradora robot se mueve automáticamente y limpia cuando la batería tiene energía y el nivel de esta parpadea en un nivel.

Si se empieza la limpieza cuando la aspiradora robot está conectada a la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. Si la aspiradora robot empieza la ronda de limpieza en un lugar que no sea la estación de carga y no consigue encontrarla cuando limpia, se detendrá cerca del lugar en el que empezó a limpiar. Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de energía y reanuda la limpieza una vez cargada la batería. (Número de problemas de limpieza reanudados: una vez).

Botón de launidad principal	Botón del mando a distancia	Secuencia de configuración
3 veces 2 veces en modo dearga.	Max	1. Establisher el modo.
		2. Cancelar el modo.

Acerca de la función de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecuta la reanudación de la limpieza.
• Si se mueve la aspiradora robot durante la energía o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).

• No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.
• Cuando se pulsa el botón Turbo (Turbo), en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en este modo.

Modo Normal

Modo Turbo Modo Sensor de polvo

Con el mando a distancia se puede mover la aspiradora robot para limpiar directamente una zona concreta.

• Coloque la aspiradora robot en la zona que desea limpiar y ejecute la función de limpieza manual. Solo se puede limpiar manualmente con el mando a distancia.

Botón del mando a distancia	Secuencia de configuración
Manual	1. Establisher el modo.
Start/Stop	2. Cancelar el modo.

NOTA

• Cuando la aspiradora robot está conectada a la estación de carga, no se admite la limpieza manual.
• Si no hay ninguna acción durante 1 minuto, pasará al modo de espera.

PRECAUCIÓN

• Cuando se pulsa el botón Turbo, en la pantalla se muestra y desaparece alternativamente el icono Turbo. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente. Cuando se muestra el icono Sensor de polvo, se puede limpiar el suelo en este modo.

Botones de dirección (Adelante, izquierda, derecha) La función hacia atrás no se admite.

Gracias a este modo, se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada.

• La limpieza programada sólo se efectúa cuando la aspiradora robot está conectada a la estación de energía.

	Mando a distancia	Secuencia de configuración
Parpadea Auto Parpadea	Timer/Weekly Disminuir Start/ Stop Aumental	1. Pulse el botón Temporizador/ Semanal. - Aparece la configuración actual y ↓ parpadea. Pulse el botón < o > para establecer la hora. * Mode de limpieza - Si no hay una programación anterior, el modo de limpieza se estabilece en Automático. Si la hubiera, el modo de limpieza mantiene el modo configurado.
Parpadea Auto Parpadea	Timer/Weekly Disminuir Start/ Stop Aumental	2. Pulse el botón Temporizador/ Semanal. - El tiempo AUGmente o se reduce en 5 minutes. Pulse el botón < o > para establecer los horas.
Parpadea Auto Parpadea	Timer/Weekly Disminuir Start/ Stop Aumental	3. Pulse el botón Temporizador/ Semanal. Pulse el botón < o > para establecer el modo de limpieza. - Puede elegir entre Limpieza concentrada o automática.
Parpadea Auto Parpadea	Timer/Weekly	4. Pulse el botón Temporizador/ Semanal. - El valor que ha establecido parpáheará y finaliza la configuración. - Cuando se completela la configuración, la pantalla lostrará la hora configurada y ↓.
Anulación de la configuración	- Si se pulsa el botón Start/Stop durante la carga de la aspiradora o cuando ajusta la hora, se cancela la configuración. - Recuerde que la configuración se Cancela si se desconnecta la aspiradora de la estación de carga.
Tiempo agotado	- Si no hayersion alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del本身就是 automátamente.

Gracias a este modo, se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada del día especificado.

• La limpieza programada sólo se efectúa cuando la aspiradora robot está conectada a la estación de carga.

	Mando a distancia	Secuencia de configuración
THU SAT		Estado de esperas - En modo de espera, aparecerán los días de lapellana programados.
Cuando no hay programación MON Parpadea Cuando hay programación MON AM Auto PARpadea	Timer/Weekly Disminuir Start/ Stop Auminental	1. Mantenga pulsado el botón Temporizador/ Semanal durante al menos 3segundos. Pulse el botón < o> para instablecer el día de lapellana. - Si no hay una programaciónanterior, aparece el día actualde lapellana. - Si no hay ninguna horaprogramada, aparece ----.
Parpadea FRI AM Auto PARpadea	Timer/Weekly Disminuir Start/ Stop Auminental	2. Pulse el botón Temporizador/ Semanal. Pulse el botón < o> para instablecer la hora. * Si hay algoñanaprogramada, está se mostráreyenpellalla. * Tipo de limpieza - Si no hay una programaciónanterior, el modo de limpiezasestablece en Automático.Si la hubiera, el modo delimpieza mantiene el moduloconfigurado.
Parpadea FRI PM AUTO	Timer/Weekly Disminuir Start/ Stop Auminental	3. Pulse el botón Temporizador/ Semanal. - El tiempoamente o sereduce en 5 minutos. Pulse elbotón < o> para instablecerlosminutes.
Parpadea FRI PM Parpadea	Timer/Weekly Disminuir Start/ Stop	4. Pulse el botón Temporizador/ Semanal. Pulse el botón < o > para establecer el modo de limpieza. - Puede elegir entre Limpieza repetida o automática.
Parpadea FRI PM Parpadea	Timer/Weekly	5. Pulse el botón Temporizador/ Semanal. - El valor que ha establecido parpádeará y finaliza la configuración. * Al finalizar la configuración, el día de la semana que ha establecido parpádeará. Entonces pueda partir alayo (2) yañadir otherwise de la semana.
Anulación de la configuración	- Si se pulsa el botón Start/Stop durante la programación seminal, se cancela la configuración del díaactualmente establecido. Si vuelve a pulsar el botón, la aspiradora abandona el modo de configuración.
Tiempo agotado	- Si no hay sentido alguna durante 1 minuto en el modo de configuración de la hora, la aspiradora saldrá del本身就是momaticamente.

Uso de las funciones adicionales

Las funciones adicionales permiten utilizar la aspiradora robot de una forma más fácil y cómoda.

Solo se pueden ajustar las funciones adicionales con el mando a distancia.

Modo Turbo

Cuando se pulsa el botón Turbo, en la pantalla se muestra y desaparece alternativamente el icono Turbo.

Turbo activado (modo Turbo): el cepillo motorizado gira a su máxima velocidad.

Turbo desactivado (modo Normal): el cepillo motorizado gira a su velocidad normal.

Modo Sensor de polvo

Cuando se pulsa el botón Sensor de polvo, en la pantalla se muestra y desaparece alternativamente el icono correspondiente.

Modo Sensor de polvo activado: en el modo de limpieza automática, si la aspiradora robot detecta que ha entrado polvo en cierta zona, la aspiradora gira y cambia de dirección para limpiarla y, cuando acaba esta área, reanuda su recorrido anterior. En los modos de limpieza concentrada, máxima y manual, si la aspiradora robot detecta que ha entrado polvo en cierta zona, el impulso sigue funcionando durante varios segundos.

Modo Sensor de polvo desactivado: la aspiradora robot no detecta la entrada de polvo y continúa con el modo de limpieza seleccionado.

Selección de un efecto de sonido

Pulse el botón de sonido para elegir un efecto de sonido.

Cada vez que pulse este botón, Efectos de sonido → Silencio se selecciona en este orden. - Efectos de sonido: reproduce efectos de sonido. - Silencio: no reproduce ningún efecto de sonido ni ninguna notificación.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

Debe recordar los métodos de mantenimiento y limpieza

■ Si el conmutador de encendido está dañado, póngase en contacto con el agente de servicio para evitar accidentes. ■ No utilice dispositivos mecánicos o de otro tipo que no haya instalado el fabricante, ya que podría acelerar la deformación de la aspiradora robot.

Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot se podrá poner en marcha repentinamente y causar lesiones personales.

Limpieza de la ventana del sensor y la cámara

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

■ No rocíe agua, disolvente, benceno, etc., directamente sobre la unidad principal de la aspiradora robot.

Limpie ligeramente la ventana del sensor o de la cámara con un paño suave.

Ventana del sensor frontal y de la cámara

Ventana del sensor de desnivel

Ventana del sensor posterior

Limpieza del contenedor del polvo y del filtro

En primer lugar, vacíe el contenedor del polvo antes de limpiarlo.

• Cuando extraiga el contenedor del polvo, tenga cuidado de no derramar el polvo del contenedor. Vacíe el contenedor del polvo en los casos siguientes.
• Cuando se haya acumulado polvo dentro del contenedor.
• Cuando se reduzca la potencia de aspiración repentinamente.
• Cuando se incremente el ruido repentinamente.
• Pulse el botón (PUSH) de extracción del contenedor del polvo y tire de este para extraerlo.

1. Extraiga el contenedor del polvo tirando en la dirección de la flecha como se muestra en la ilustración.

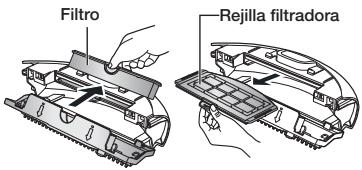

1. Extraiga el filtro y la rejilla filtradora del contenedor del polvo.

1. Sacuda el polvo del filtro, de la rejilla filtradora y del contenedor del polvo.
2. Puede lavarlo con agua.

Después de lavarlo con agua:

1. Contenedor del polvo: Seque bien toda el agua.
2. Filtro, rejilla filtradora: Séquelos bien y vuelva a montarlos.

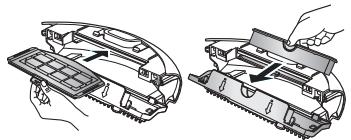

1. Vuelva a montar el filtro y la rejilla filtradora en el contenedor del polvo.

Monte la rejilla filtradora con la rejilla hacia abajo. No se puede instalar en una dirección incorrecta.

Si se monta el contenedor del polvo sin el filtro, se produce el número de error C08. Asegúrese de que monta el filtro.

1. Cierre la tapa del contenedor del filtro e instálelo en la unidad principal.

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• Ya que el polvo del contenedor se pueda desparramar, antes de limpiar el cepillo motorizado debe extraer el contenedor del polvo.

1. Después de comprobar si hay sustancias extrañas, pulse el gancho que sujeta el cepillo motorizado para retirarlo.

1. Levante el cepillo motorizado de la unidad principal.

1. Quite cualquier sustancia extraña, como cabellos largos o hilos enrollados en el cepillo motorizado, utilizando un cepillo de limpieza o una aspiradora.

1. Una vez completada la limpieza, fije en primer lugar el bajo del cepillo de potencia sobre donde se encuentra el conmutador de encendido y, a continuación, el otro bajo de la misma forma.

1. Inserte el lateral en las dos muescas y deslícelo presionando suavemente hasta que oiga un clic.

• Para impedir que la aspiradora robot se atasque, no aspire mondadientes ni bastoncillos de algodón.
• Cuando resulte difícil eliminar sustancias extrañas, póngase en contacto con un centro de atención al cliente.
• Dado que la aspiradora aspira el polvo del suelo, se pueden enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizado con regularidad.

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

1. Compruebe si el cepillo giratorio lateral para la limpieza de bordes está doblado o si hay sustancias extrañas en el cepillo.

1. Póngase unos guantes de goma, envuelva el cepillo giratorio lateral en un trapo con agua caliente durante 10 segundos y límpielo sobre el trapo.

1. Gire el cepillo giratorio lateral y repita el proceso del paso 2.

1. Si hay cabellos o hilos atrapados entre la unidad principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo. Para volver a montar el cepillo, haga coincidir las marcas "L" del cepillo giratorio lateral y de la unidad principal y vuelva a montarlo. (La letra "R" está grabada en el lado derecho del cepillo giratorio).

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y otras sustancias extrañas, debe limpiarlo con frecuencia.

Una acumulación excesiva de sustancias extrañas puede dañar el cepillo giratorio lateral.

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

Si la aspiradora robot de repente comienza a moverse en zigzag, es posible que haya sustancias extrañas bloqueando la rueda motriz.

1. Para limpiar la rueda motriz, coloque un paño suave en el suelo y dé la vuelta a la unidad principal con cuidado.

1. Compruebe si hay sustancias extrañas y, si es necesario, quítelas con un palito o unas pinzas que no estén afiladas.

LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE ATENCIÓN AL CLIENTE

Síntoma	Lista de comprobación	Medidas que.tomar
La aspiradora robot no funciona en absoluto antes de la limpieza.	¿Ha montado el contentedor del polvo?	Instale el contentedor del polvo.
	¿Haactivado el conmutador de encendido?	Active el conmutador de encendido.
	¿Estáactivado el modo de limpieza Auto en la pantalla?	Pulse el botón (Para apagarlo, mantenga pulsado el botón) durante 3segundos o más).
	¿Elindicador de niven del batería parpadea sólo en un niven y se muestra "Lo" en la pantalla?	Levante la aspiradora robot y conectelamanualmente a la estación de carga para carargarla.
	La aspiradora robot no funciona arasi las pilas del mando a distancia está agotadas.	Cambie las pilas del mando a distancia.( Tipo AAA).
La aspiradora robot se detiene durante la limpieza.	¿Elindicador de niven de la batería parpadea sólo en un niven y se muestra "Lo" en la pantalla?	Levante la aspiradora robot y conectelamanualmente a la estación de carga para carargarla.
	¿Se ha enredado la aspiradora robot con alcán cable del sueño?	Desactive el conmutador de encendido y desenrede los cables.
	¿Se ha;quedado atascada la aspiradora robot por alcán desnivel del sueño?- Se ha levántado la rueda de tracción.	Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.
	¿Se ha enrollado alcán trapo en la rueda de tracción?	Desactive el conmutador de encendido y quite el trapo.
	¿Se ha detenido la aspiradora robot en el umbral?	Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.
Durante la limpieza se ha reducido la potencia de succion.	Compruebe si el contentedor del polvo está lleno.	Detenga la aspiradora robot y vacie el contentedor del polvo.
	Compruebe si la entrada de aspiración está obstruida por sustancias extrañas.	Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración.
	Compruebe si el filtró está obstruido.	Limpie el filtró a concienda.
Síntoma	Lista de comprobación	Medidas queidar
La aspiradora robot no enquiryra el cargador.	Compruebe si el enchufe del cargador está correctamente connectado en la toma de corriente.
	Si hayrialquier obstáculo a una distancia frontal de 1 m, o a 0,5 m ackecha e izquierda del cargador, deben retiring这些东西 obstáculos.
	Si hay sustancias extrañas en la clavija de carga, limpiela con un paño seco.
	Se ha instalado la VIRTUAL GUARD cerca del cargador?	Mueva la VIRTUAL GUARD a other lugar para que la aspiradora robot se pueda carrag automatistically.
La aspiradora robot cruza a trovés de la VIRTUAL GUARD.	Están agotadas las pilas de la VIRTUAL GUARD?	Sustituya las pilas. (2 pilas alcalinas tipo D (LR20))
	Está apagada la lámpara de modo?	Compruebe si la VIRTUAL GUARD está apagada y, a continuación, establezca la VIRTUAL GUARD en el mode deseado.
El tiempo de uso de las pilas de la VIRTUAL GUARD esblemado corto.	Utiliza pilas de celda seca de manganeso?	Cambie las pilas por otheras新品 alcalinas. (2 pilas alcalinas tipo D (LR20))
La aspiradora robot de repente comienza a limpar en diagonal.	La aspiradora robot de repente puede limpar en diagonal en los casos tíquentes.La aspiradora robot se ha carrado en una posición en ángulo en la estación de carraga.C时候 la aspiradora robot, desde昔s de limpar cierta zona, se desplaza a other por un atajo.C时候 el ángulo de contacto con un obstáculo no es perpendicular (90).Cuando el sueño es de madera o de baldosas.	La direccion de limpieza depende de laubicación initial. Al limpir lasdietres areas mediate un mapa, al final cubre toda la superficie. (Funcionamente normal)Instalel carrador enla misadirección que las vetas de la madera y empiece la limpieza con la aspiradora robot connectada a la estación de carraga.

CÓDIGO DE ERROR	CAUSA	SOLUCION
000	·La aspiradora robot queda atrapada, retenida o se atascada durante su desplazimiento.	·Desactive el conmutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar.
001	·El cepillo motorizado ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo motorizado.
002	·La rueda de tracción izquierda ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción izquierda.
003	·La rueda de tracción derecha ha atrapado alguna sustancia extraña (cordeles, papeles, juguetes, etc.).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas de la rueda de tracción derecha.
005	·Compruebe el sensor del paragolpes.	·Desactive el conmutador de encendido de la parte inferior, retire cualquier obstáculo delante de la aspiradora robot o desplácela a otro lugar.
006	·En la ventsa del sensor de obstáculos hay alguna sustancia extraña (polvo, manchas, etc.).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor frontal y posterior con un paño suave.
007	·En la ventsa del sensor de desnivel hay alguna sustancia extraña (polvo, manchas, etc.).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor de desnivel con un paño suave.
008	·No se ha instalado el conteditor del polvo.	·Instale el conteditor del polvo; deben oir un clic.
009	·El cepillo giratorio lateral de limpieza de bordes ha atrapado alguna sustancia extraña (cordeles, papeles,juguetes,etc.).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrañas del cepillo giratorio lateral de limpieza de bordes.

• Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el número de error.

Cuerpo principal Estación de energía

Clasificación	Elemento	SERIE SR8950*
Especillas mecánicas	Diámetro	350 mm
	Altura	80 mm
	Peso	3,2 kg
Especillas electricas	Voltaje	AC 220-240V~, 50-60 Hz
	Consumo de energia del cargador	40 W
	Consumo de energia de la unidad principal	40 W
	Especillas de la batería	14,4 V / 31,68Wh
Especillas de limpieza	Tipo dearga	Carga automática y manual
	Modode limpieza	Automática, concentrada, Tmaxima, manual, programada, semanal
	Tiempo deoga	Alrededor de 180 instantos
	Tiempo de limpieza (en un sueño duro)	Alrededor de 100 instantos
Método de limpieza		Reconocimiento de la forma del techo
Tipo de botón de la unidad principal		Tipocontacto

El aspirador cuenta con la aprobación de las siguientes normativas.

Directiva de equipos electromagnéticos: 2004/108/EEC

Directiva de seguridad de bajo voltaje: 2006/95/EC

Gracias por haber adquirido un producto Samsung.

CARGADOR DE BATERÍA

27 Iniciar/parar la limpieza 28 Recarga 29 Limpieza automática 30 Limpieza puntual 31 Limpieza máxima 32 Limpieza manual 33 Reserva de temporizador 34 Reserva semanal

DISPOSITIVO DE SEGURIDAD

7. Visor del modo de limpieza

• Pulse para iniciar/parar la limpieza.

10. Recarga

Iniciar/parar la limpieza

Sobre la función Reanudar la limpieza

Modo de Sensor de Polvo Limpieza completada

Modo de Sensor de Polvo

Limpieza completada

Sobre la función Reanudar la limpieza

Modo de Sensor de Polvo

La referencia de desplazamiento hacia atrás no es compatible.

• El ciclo de limpieza programado se ejecutará si el aspirador está acoplado a la estación de carga.

Modo de Sensor de Polvo
