GEBRUIKSAANWIJZING SR8950 NAVIBOT SAMSUNG

Date d'achat : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Revendeur: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

CET APPAREIL EST DISTRIBUTE PAR :

SAMSUNG

56, Quai de Dion Bouton 92806 PUTEAUX CEDEX

Robotstofzuiger Gebruiksaanwijzing

Planet First

100%

Recycled Paper

Deze handleiding is gemaatk van 100% gerecycled papier.

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.

• Alleen voor gebruik binnenschuis.

Nederlandds

imagine the possibilities

Hartelijk voor uw aankoop van een Samsung product.

Registreer uw product op

www.samsung.com/register en win!

SAMSUNG

VEILIGHEIDSINFORMATIE

• Alvorens het apparaat te bedieren, dient u deze handleiding zorgvuldig door te lezen en hem als referentie te bewaren.

• Daar de volgende bedieningsaanwijzingen verschillende modellen betreffen, können de kenmerken van uw stofzuiger enigszins verschillen van die beschreiben in deze handeiding.

GEBRUIKTE VOORZORGs-/WAARSCHUWINGSSYMBOLEN

WAARSCHUING	Geeft gevaar aan voor het leven of ernstig letsel.
VOORZORG	Geeft een risico aan van lichamelijk letsel of materiële schade.

ANDERE GEBRUIKTE SYMBOLEN

OPMERKING

Geeft een risico aan van lichamelijk letsel of materiele schade.

Bij het gebruik van elektrische apparaten要去en onder meer de volgende basisvoorzorgen in acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanner u het apparaat Niet gebruikt en wanner u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handledig is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation Niet als deze op enige wijze zichn beschadigd.
• Als de stofzuiger Nietaar behoren werkt, is gevallen, buiten ist blijven staan of in het water is gevallen, moet u het apparaat hier een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger Niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is nicht bedoeld voor personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mental vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een person die verantwoordelijk is voor hun verilgheid.
• Kinderen dieren onder toezicht te worden gehonden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERJOPLADER

• Pas de gepolariseerde stekker Niet aan om deze op een Niet-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product Niet buiten of op natte oppervlakken.
• Haal de stekker van het oplaadstation uit het stopcontact wanner u dit Niet gebruikt en wanner u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product Niet wanner het snoer of de stekker beschadigd is.
• Trek of draag het product Niet aan het snoer, gebruik het snoer Niet als handvat, sluit de deur Niet op of over het snoer—heen en trek het snoer Niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verlengsnoeren of stopcontacten met onvoldoende capaciteit.
• Trek de stekker Niet aan het snoer uit het stopcontact. Pak de stekker beet en Niet het snoer.
• Vermink of verbrand de batterijen Niet, aangezien deze bij hoge temperaturen ontploffen.
• Probeer Niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation Niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook nicht met enige vloeistof voucht in contact kommt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munten enzovoorts op.
• Gebruik het apparaat Niet zonder filter. Wanner u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen Niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk worden ingeschakeld.
• Steek geen voorwerpen in openingsen. Gebruik het apparaat Niet als er openingsen geblokkeerd bijn; houd openingsen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giffige stoffen op (chloor, bleekmiddel, ammonia, goatsteenreiniger, enzovoorts).
• Zuig geen spullen op die branden of waar rook vanaf komt, zoals sigaretten, lucifers of hete as.
• Zuig geen vloeistoffen, zoals benzine, op die kuren ontvlammen of ontploffen en gebruik het apparatusaat Niet op plekken waar deze vloeistoffen aanwezig kuren zijn.
• Gebruik de robotstofzuiger Niet in een afgesloten ruimte die bevuld is met dampen van verf op oliebasis, verfverdunner, mottenbestrijdingsmiddelen, ontvlambaar stof of andere explosieve of giffige dampen.
• Bij extreem gebruik en onder extreme temperatuursomstandigheden konnen er lekken in de batterijcellen ontstaan. Als deze vloeistof met de huid in aanraking komt,要去 u deze snel met water wassen. Als de vloeistof in de ogen kommt,要去 u deze onmiddelijk minimaal 10 minutes lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

06 Stroomtoevoer
07 Voor het gebruik
10 Tijdens het gebruik
11 Reinigen en onderhoud

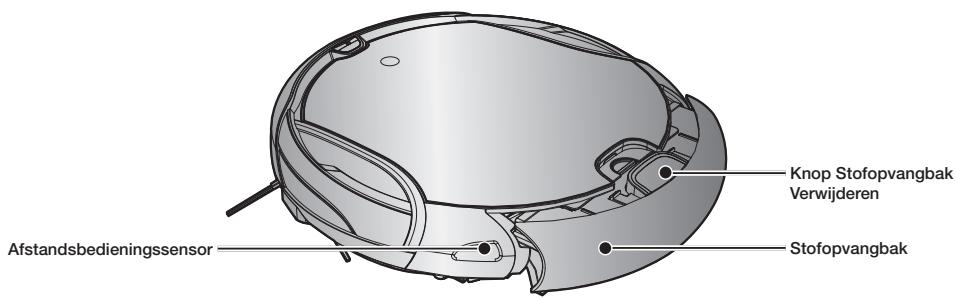

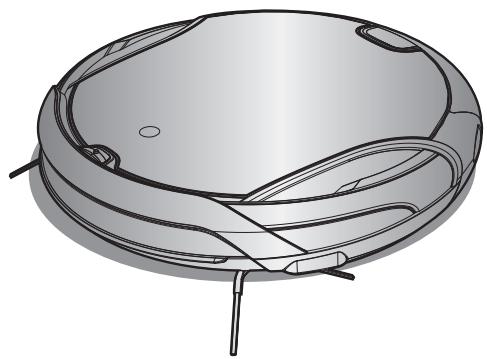

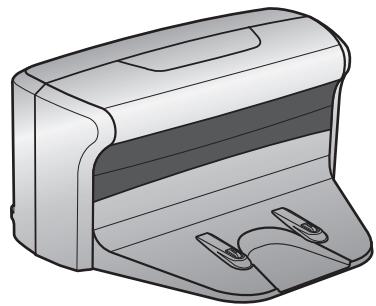

15 Onderdelen

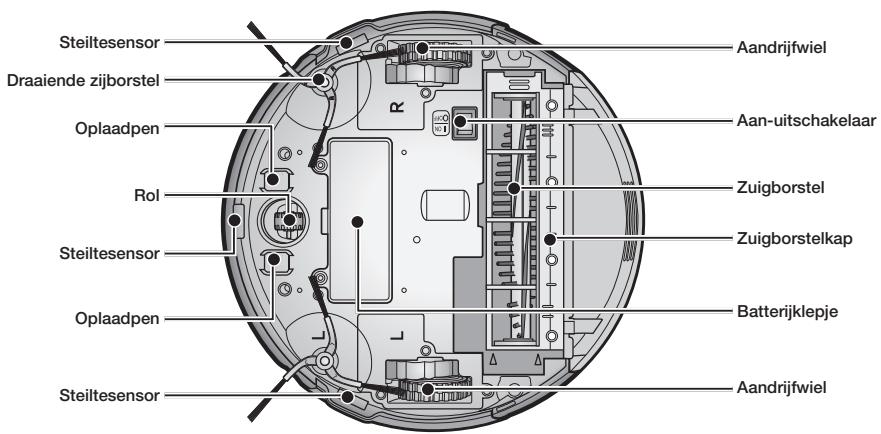

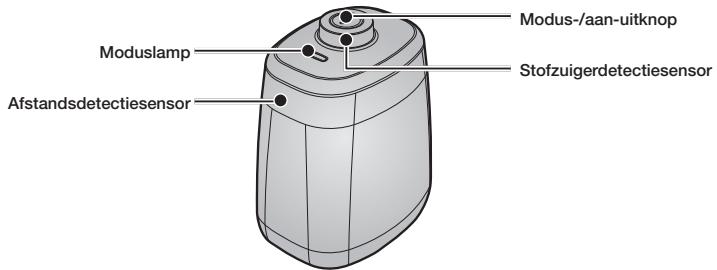

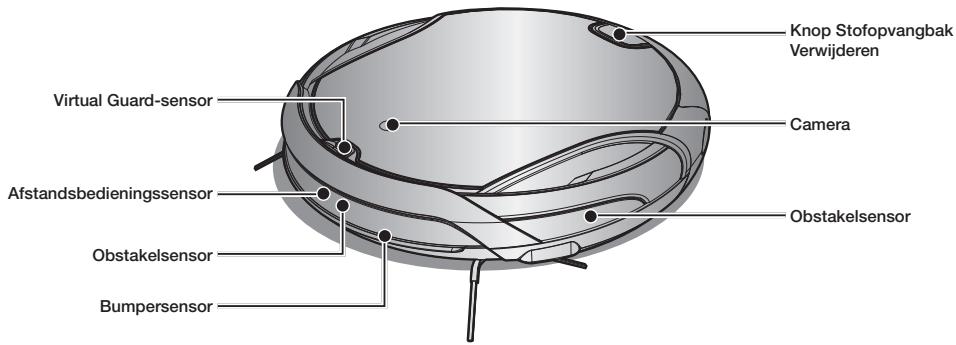

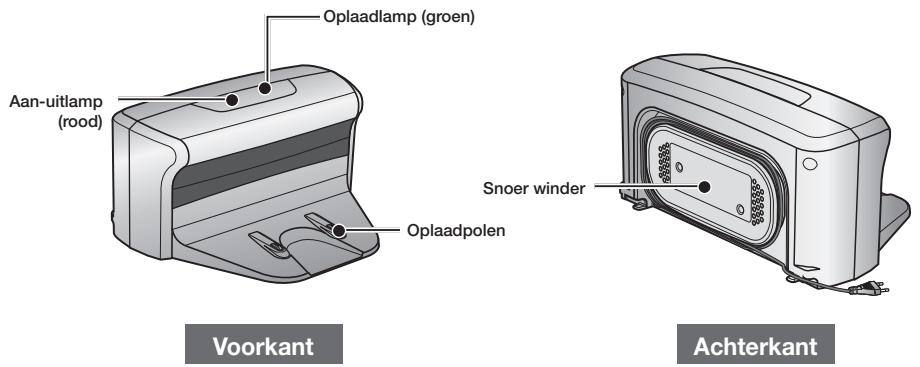

16 Namen van de onderdelen

20 De robotstofzuiger plaatsen

20 Volgorde van installmentie

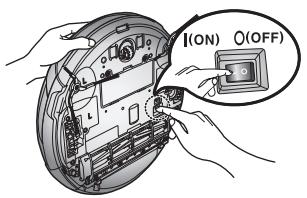

20 De aan-uitschakelaar aan ofuit zetten.
21 Het oplaadstation plaatsen
22 Opladen
23 Debatterij
24 De hijd instellen

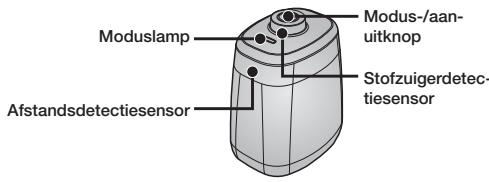

25 De VIRTUAL GUARD plaatsen

27 De robotstofzuiger gebruiken

27 Reingiring starten/Stoppen
28 Opnieuw opladen
29 Automatische reiniging
30 Lokale reiniging
31 Uitgebreide reiniging
32 Handmatige reiniging
33 Timer-reservering
34 Wekelijkke gereserveerde tijd

36 Extra functions

36 Extra functies gebruiken

De robotstofzüiger reinigen

37 Houd de methoden voor reiniging en onderhoud in gedachten
37 Het sensorvenster en de camera reinigen

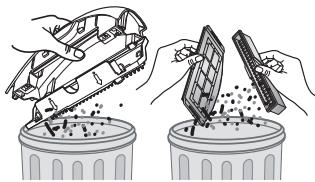

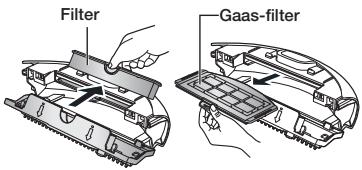

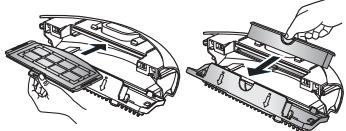

38 De stofopvangbak en de filters reinigen

39 De robotstofzuiger reinigen

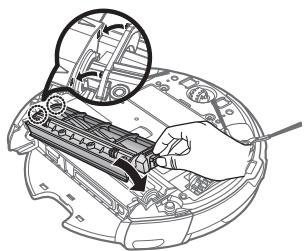

39 De zuigborstel reinigen
41 Reinigen van de draaiende zijborstel voor reiniging van randen
42 Het aandrijfwiel reinigen

43 Controllijst voor bellen met de klantenservice
45 Probleemoplossing voor foutcodes

PMIDDELEN EN FILTER ONDERHOUDEN

37

PROBLEEMOPLOSSEN

43

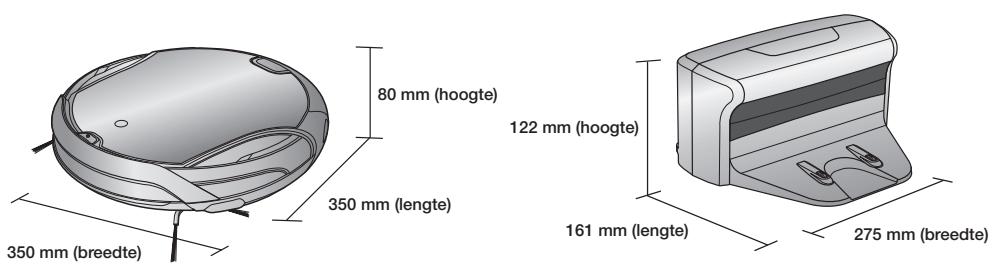

PRODUCTSPECIFICATIE

46

STROOMTOEVOER

WAARSCHUWING

Buig het netsnoer Niet te veel enplaats er geen zware voorwerpen op zodate het kan breken.

• Dit zou tot brand en elektrische schokken können leiden.

WAARSCHUWING

Zorg dat u eventuele aanwezig stof en water van de stekker verwijdert.

• Als u dit nicht doet, zou dat tot een storing en elektrische schokken können leiden.

WAARSCHUWING

Trek de stekker Niet aan het snoer uit het stopcontact en raak de stekker Niet met natte handen aan.

• Dit zou tot brand en elektrische schokken können leiden.

WAARSCHUWING

Steenietmeerderestekkerstogelijkineoncontactdoos. (Laat het snoer Niet open enbloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken konnen leiden.

WAARSCHUWING

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken können leiden.

Alvorens de robotstofzuiger in te schakelen,要去 zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak Niet is geplaatst, zal de robotstofzuiger nicht werken.

Gebruik de robotstofzuiger nooit op locaties met brandbaar materiala, zoals:

• locaties met kaarsen of bureauampen op de vloer.
• Locaties met onbewaakt vuur (vlammen of gloeende kolen).
• locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat Niet op de volgende locaties.

• Zolders, kelders, magazijnen, industrielle gebouwen,APE kamers op afstand van het hoofdegebouw, locaties die bloatstaan aan nattigheid of vocht, zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werkung en defecten).

• Als een deur gesloten is, zal de robotstofzuiiger die kamer Niet können binnenkomen.
  Zorg erECHTER voor dat u de deuren van de hoofdingang, waar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiiger maar een lager gedeelte kan vallen, gesloten houdt.

De stofzuiger Niet op een zwarte vloer gebruiken

• De robotstofzuiiger werkkt in dit geval möglichk Niet normalaal.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wonneer u de kwastjes Niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het aandrijfwiel of de zuigborstel verstrikt raken.

Wanneer de steiltesensor verruild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen konnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen.

Om dit gevaar te voorkomen(Int, u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus)plaatsen. Het sensorvenster en de camera reinigen

Verwijder van tevorenkleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken, zoals porselein, glas, bloempotten enzovoorts, weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen, zoals sieraden en jewelen.

Haal verspreide objcten op de vloer weg voordat de reiniging begint.

• De robotstofzuiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, netsnoeren, tafelkleedjes en broekriemen konnen in het aandrijfwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel konnen vallen.

Informeer alle gezinsleden (en andere betrokkenen) voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan gegen kinderen opbotsen waardoorDEXE kunnen vallen.

Zorg dat kinderen nicht op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen können dan vallen en zich bezeren en het product kan ernstig beschadigen.

Wonneer u een kind of huisdier alleen LAST, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in deuitstand staat.

• De robotstofzuiger zou hun aandacht konnen trekken.
• Als er vingers, voeten, kleding of haar in het draaiende weil of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakel worden herkend en worden dat gebied möglichk Niet gereinigd.
• Wonneer de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en+zijn alle functies uitgeschakeld.

Bij hetplaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer Niet open enbloot op de vloer ligt.

• Wanneer de robotstofzuiger automatisch gaat opladen of langs het oplaadstation kommt, kan deze het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij Niet automatisch worden opgeladen als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten.

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces möglichk verzstored.

Als er sich objecten voor het oplaadstation bevinden,{kunnen\ deze verhinderen dat de robotstofzuiger zich automatisch\ oplaadt.

Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1m vór het oplaadstation geen obstakels en hellingen bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunten met metalen voorwerpen, zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschaden.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

• Als dit nicht zo is, kan dat tot brand en elektrische schokken leiden.

Zorg dat de robotstofzuiger Niet over vloeistoffen, zoals water, olie en plasjes van huisdieren, hebeneveegt of deze opzuiigt.

• Hierdoor kan het apparaat ernstig beschadigen.
  Vloeistoffen zonden zich via de wielen können verspreiden en tot verontreiniging leiden.

Gebruik de oplader Niet voor andere doeleinden

• Dit kan leiden tot ernstige schade aan de oplader of brand verooorzaken.

Het oplaadstation Niet op een donkere vloerplaatsen.

• Als de vloer waarop het oplaadstation is geinstalleerd donker is, is het moeilijk de robotstofzuiger daarnaar'erug te plaatsen.

TIJDENS HET GEBRUIK

De robotstofzuiger mag nicht opDICke vloerkleden worden gebrukt.

• Dit zou tot problemen met de robotstofzuiger{kunnen leiden.
• Het vloerkleed zou hierdoor konnen beschadigen.

Gebruik de robotstofzuiger Niet op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig konnen beschadigen.

De robotstofzuiger kanijdens het zuigen gegen meubels, zoals stoelpoten, tafelpoten, smalle en lange meubels enz., opbotsen.

• Voor sneller en schoner risultaatzet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiger.

• Dit zou tot storingen;kennenleiden.

Verwijderijdens het reinigen onmiddelijk eventuele groesteukken papier of plastic zakken uit het apparaat.

• Wonneer het apparaat langereijd met een geblokkeerde ingang worden gebruikt, kan het hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produeert, zet u onmiddelijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum.

Verplaats de robotstofzuiger nicht verwijl u de stofopvangbak vasthoudt.

• Hierdoor kan de stofopvangbak los raken, wat letsel of ernstige schade aan het product kan veroorzaken.

De robotstofzuiger kan bij de Voordeur of de drempel van de tuindeur vastkommen te zitten.

• Om het zuigen te hervattenzet u de aan-uitschakelaar in deuitstand en weein de aanstand nadat u het apparaat hebvertplaatstaar een plek waar het de reiniging kan voortzetten.

De robotstofzüiger kan locaties die hij nicht kan bereiken zoals hoeken en ruimten:tussen banken en muren nicht volledig reinigen.

• Reinig deze locaties vanijd totijd.

Na een reiniging konnen er stofvlokken achechterblijven, als deze zich tijdens het reinigen—hebben gezormd en de robotstofzuiger deze Niet heeft opgezogen.

• Veeg in dat geval het stof met een ander middel op.

REINIGEN EN ONDERHOUD

Sproei geen water direct gegen de buitenkant of neem het apparaat Niet af met een vluchtige stof, zoals benzeen, thinner of alcohol, als u het apparaat schoonmaakt.

• Hierdoor kan het apparaat ernstig beschadigen.

De stofzuiger mag Niet door iemand anders dan een gekwalificeerde onderhoudsmonteuruit elkaar worden gehaal den weer in elkaar worden gezet.

• Hierdoor kan het apparaat beschadigen.

Verwijder regelmatig vreemde stoffen die zich hebben verzameld op de obstakel- en steiltesensoren.

• Vuil dat zich verzamelt op de sensoren veroorzaakt verkeerde werkung van de sensoren.

Als u vreemde stoffen verwijdert, gebruik dan.altijd de reinigingsborstel nadat de aan-uitschakelaar isuitgeschakeld.

• Als u dit Niet doet kan het apparaat plotseling worden ingeschakeld en lichamelijk letsel of ernstige schade aan het apparaat veroorzaken.

Als het netsnoer is beschadigd, moet het worden verrangen door een gekwalificeerde onderhoudsmonteur van het klantenservicecentrum.

• Als dit nicht gebeurt, kan dat tot brand en elektrische schokken leiden.

Let erop dat u voor het reinigen van de oplader het netsnoor uittrekt voor uw veiligheid.

Neem contact op met het klantenservicecentrum van Samsung Electronics om de batterij te verrangen.

• Als u Niet de originele batterijen gebruikt kan dit tot storing van het apparaat leiden.

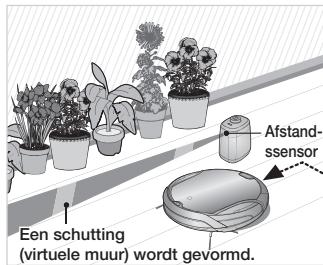

HANDIGE VIRTUAL GUARD-FUNCTIE

U kurz de robotstofzuiger beperken tot een bepaald gebied door de Schuttingmodus (virtuele muur) te gebruiken.

Met deze functie worden de vorm van het plafond herkend door middel van de camera bovenop en het te reinigen gebied geidentificeerd en de beste manier bepaald om elk gedeelte van de vloer te bestrijken en te reinigen.

GEVOELIGE REINIGING VAN ELKE HOEK

Daar de robotstofzuiger de vloer op een geordende manier reinigt (≧) volgens de kaart die is bepaald door de plafondvormherkenningsfunctie, worden elke hoek van de vloer gereinigd.

DIVERSE REINIGINGSMODI

Diverse reinigingsmodi zijn voor u beschikkaar.

1. Automatische modus: Alle ruimten worden automatisch gereinigd.
2. Lokale modus: een specifiek gebied worden intensief gereinigd. Kan worden gebrukt om brood- of koekkruimels op te zuigen.
3. Uitgebrede modus: loopt tot de batterij bijna leeg is.
4. Handmatige modus: de vloer kan handmatig worden gereinigd door de robotstofzuiger te verplaatsen.
5. Turbo-modus: aangezien de zuigborstel in deze modus op Tmaxale snelheid draait, reinigt het apparaat better.(U kunt de modus kiezen met de afstandsbediening.)
6. Stofsensor-modus: als er stof in de stofzuiger kommt, begint de robotstofzuiger de omgeving intensief te zuigen. (U kurz bestimmte modus bedieren met de afstandsbediening.)
7. Timer-modus: op het ingestelde tijdstip reinigt de robotstofzuiiger de vloer.
8. Modus weekschema: een geplande reiniging begint op de ingesteldeijd van een bepaalde dag van de week.

Als de batterij bijna leeg is, worden de robotstofzuiger automatisch maar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zichborstel worden stof UIT hoeken en van randen wegheaald.

OVERSTEKEN VAN DE DREMPEL

Dankzij zijn vernuftige rijsystemeik kan de robotstofzuiger over drempels met een hoogte van circa 1cm heb en zo alle kamers reinigen. De robotstofzuiger is möglichn Niet in staat om over een drempel van 1cm te gaan, afhankelijk van de vorm van de drempel.

OBSTAKELS VERMIJDEN

Als de robotstofzuiger een obstakel gegenkommen tijdens het zuigen, zorgt de obstakelsensor ervoor dat de stofzuiger het vermijdt en gaat door met zuigen. (Mogelijk raakt de stofzuiger smalle of fijnne obstakels.)

VALBEVEILIGING

De 3 steiltesensoren detecteren obstakels zoals omlaag leidende trappen of de drempel van de Voordeur om te voorkomen dat de robotstofzuiger maar beneden valt.

VEILIGHEIDSINRICHTING

Als de robotstofzuiger worden opgetildijdens het zuigen, worden de wieltjes, de zuigborstel, de zuigmotor en de draaiende zijborstels automatisch stoppezet door de sensor.

montage van de stofzuiger

ONDERDELEN

Stofzuiger

■ Afstandsbediening

Oplader (station)

Andere onderdelen

(Batterijen van type AAA)
Gebruikershandleiding / 2 batterijen	VIRTUAL GUARD	Reserve-filter	Zuigborstel	Snelstartgids

Stofzuiger

Voorkant
Zijkant

Onderkant

Oplader (station)

VIRTUAL GUARD

De batterijenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen要去en apart worden aangeschaft.
Plaats voör gebruik de alkalinebatterijen (type D).

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

Plaats de batterijen in de VIRTUAL GUARD, zoals aangegeven in de figuur hieronder. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zar de VIRTUAL GUARD nicht werken.)

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaatsv klikt.

• Specificatie: Alkalinebatterijen type D (LR20)

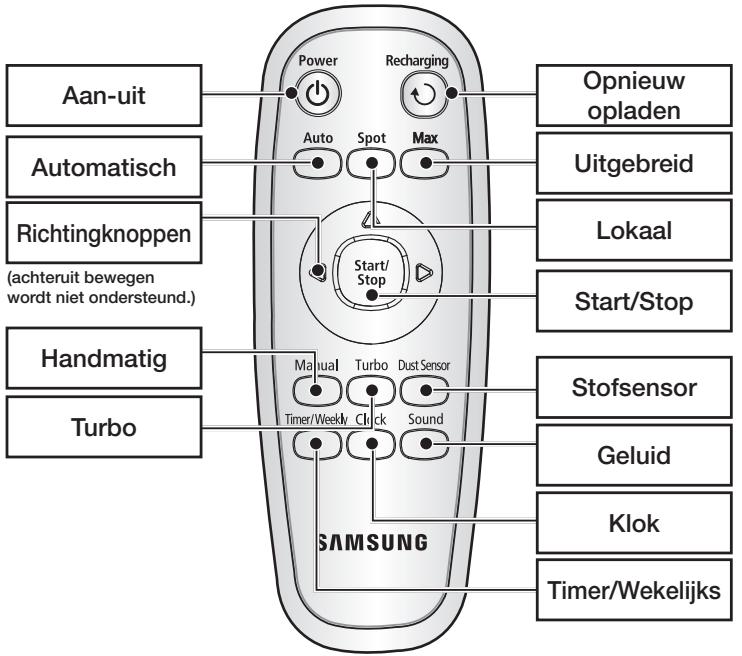

■ Afstandsbediening

De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst.
Plaats vór gelebruik de alkalinebatterijen (type AAA).

Til het kleje van het batterijkompartiment aan de achterkant van de afstandsbediening omhoog, verwijl u op de vergrendelknop drukt.

Plaats de batterijen in de afstandsbediening, Zoals aangegeven in de figuur hieronder. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zar de afstandsbediening nicht werken.)

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaatsv klikt.

• Specificatie: Alkalinebatterijen type AAA

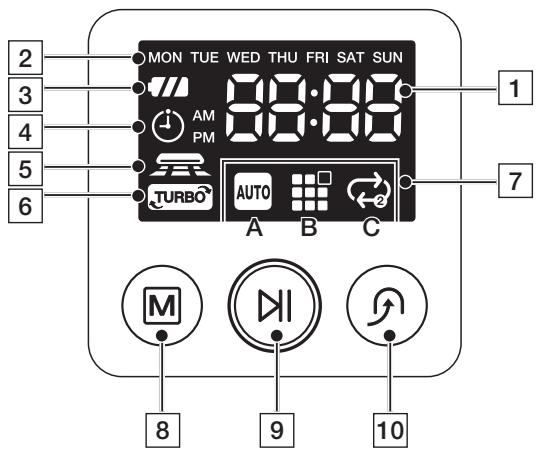

Display

DISPLAYGEDEELTE

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

2. Wekelijkse gereserverdearend

• Als u een wekelijkke gereserveerdeijd instelt om met stofzuiigen te beginnen vanaf de vastgesteldeijd op de vastgestelde dag van de week, gaat het pictogram voor de geselecteerde dag van de week branden.

• Tijdens het opladen: de voortgang van het opladen worden in 3 stappen weergegeven.
• Tijdens het gebruik: het laadniveau van de batterij wordt weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanner de batterij volledig leeg is, knippert er een niveau om "Lo" aan te gezven.)

4. Timer

• Als er een reiniging is ingepland,licht het Timer-pictogram op.

5. Stofsensor-modus

• dit pictogram Licht op wanner de Stofsensor-modus is geselecteerd.

6. Turbo-modus

• Dit pictogramlicht op wanner de turbo-modus is geselecteerd.

7. Display voor reinigingsmodi

• Na elke druk op de knop reinigingsmodus worden de desbetreffende reinigingsmodus weergegeven.

(A) Automatische modus: dit pictogram Licht op wanner de Automatische reinigingsmodus is geselecteerd.
(B) Lokale modus: dit pictogramlicht op wanner de Lokale reinigingsmodus is geselecteerd.
(C) Uitgebrie de modus: dit pictogramlicht op wanner de Uitgebrie reinigingsmodus is geselecteerd.

KNOPPENGEDEELTE

8. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop ( ) om het reinigen te starten.

9. Start/Stop

• Druk hierop om het reinigen te starten en stoppen.

10.Opniew opladen

• Als deze knop worden ingedrukt, keert de robotstofzuigerteringaar het oplaadstation om de batterij op te laden.

DE ROBOTSTOFZUIGER PLAATSEN

Volgorde van installmentie

1. De aan-uitschakelaar aan ofuit zetten.

Om de robotstofzuiger te konnen gebruiken, moet u de aanuitschakelaar aan de onderkant van het apparaat in de aanstand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te können opladen,要去erst het oplaadstation worden geinstalleerd.

Bij aankoop van het product is de batterij nog Niet geladen. Daarom要去 deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De&tijd instellen

Stel de tijd in voor het uitvoeren van de opties voor geplande en dagelijkse reiniging.

5. DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger beperken tot een bepaald gebied door de Schuttingmodus (virtuele muur) te gebruiken.

De aan-uitschakelaar aan ofuit zetten.

Voor het gebruik van de robotstofzuiger, moet u de aanuitschakelaar op aan zetten.

Als u de noodstop-schakelaar aanzet, worden alle instellenen met uitzondering van de huidige tijd en de wekelijkke gereserveerde tijden geseset.

1. Til de stofzuiger op en zet de aan-uitschakelaar aan waar bij u erop let geen andere knop in te drukken.

• Als de pictogrammen Niet gaan branden, geeft dat aan dat de batterij leeg is. In dit geval moet de robotstofzuiger worden aangesloten op het oplaadstation nadat de aan-uitschakelaar is aangezet.
• De ingesteldeijd kan verschillen van de huidigeijd. Als de ingesteldeijd Niet correct is, stel dan deijd als de huidigeijd in.
  * Als een van de knoppen is ingedrukt, verwij de aan-uitschakelaar aan staat, werken de knoppen möglichk nicht, zelfs nadat het apparaat is ingeschakeld. Zet de aan-uitschakelaar uit en wacht 2 minutes voordat u de aan-uitschakelaar aan zet.

Als de aan-uitschakelaar worden uitgezet, worden de robotstofzuiger Niet opgeladen, zichs als hij worden aangesloten op het oplaadstation.

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels en hellingen bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wanner het een houten vloer betreft,plaatst u het oplaadstation indezelfde richting als de houtnerven.

OPMERKING

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation Niet vinden en kan de batterij Niet automatisch worden opgeladen.
• Als de robotstofzuiiger van het oplaadstation worden losgemaakt, worden de batterij automatisch ontlagen.

Opladen

Bij aankoop van het product is de batterij volledig ontladen. De robotstofzuiiger要去 dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

1. Breng de oplaadcontactpunter van de stofzuiiger op geldijke hoogte met de oplaadcontactpunter van het oplaadstation en druk de stofzuiiger aan totdat u een oplaadgeluid uit het oplaadstation hoort.

2. Het oplaadlampje worden groen.

1. Controller de oplaadstatus van de robotstofzuiiger.

2. Als het opladen begint, worden “de resterende batterijspanning” en “ 品 ” achtereenvolgens weergegeven op de statusdisplay.

3. Wonneer het opladen gereed is, worden achtereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

Opladen

Volledig
Opgeladen

■ Wonneer de batterijniveau-indicator tijdens het reinigen knippert, stoot de robotstofzuger de reiniging en za deze zichzelf automatisch bij het oplaadstation opladen.
■ Als de robotstofzuiger ergens anders begint te zuigen dan op de plaats van het oplaadstation en het oplaadstation Niet kan localiserenijdens het zuigen, stoot hij vlak bij de plaats waar hij begon met zuigen.
Wanneer de batterijniveau-indicator tijdens het reinigen knippert en "Lo" op het display worden weergegeven, kan de robotstofzuiger Niet met de afstandsbediening of de knoppen op de stofzuiiger worden bediend. In dit geval moet u de robotstofzuiger directaar het oplaadstation dragen om de batterij weeper op te laden. (Dit gebeurt wanneer de batterij volledig ontladen is.)

• Na aankoop van het product duurt het ongeveer 180 minutes om de batterij volledig op te laden en loopt het product circa 100 minutes.
• Wanner de batterij worden opgeladen terwijde oververhit is, kan de oplaadtijd longer duren.
  Maatregelen wanner het opladen Niet soepel verloopt.

Wanneer de robotstofzuiger nicht automatisch kan worden opgeladen,要去 u het volgende proberen:

• Zet de aan-uitschakelaar aan de onderkant van de robotstofzuiger in de uitstand en waar in de aanstand.
  Haal de stekker van het oplaadstation uit het stopcontact en steek deze er werk terug in.
• Controller of er zich geen vreemde stoffen op de oplaadcontactpunter bevinden en veeg deze contactpunter op de stofzuiger en het oplaadstation met een droge doek schoon.

• Controller of er zich sterk reflecterende objcten in de buurt van het oplaadstation bevinden.

• Wanneer de robotstofzuiger van het oplaadstation worden gehald, zal deze op een naturuurlijke manier ontladen.

• Laad de robotstofzuiger zo möglichk op met behulp van het oplaadstation. (Wanneer u voor langere tijd vanuis bent vanwege een zakenreis, eenvakantie, enzovoorts, moet u de aan-uitschakelaar op de robotstofzuiger in de uitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de apparaten opbergen.)

DE BATTERIJ

De robotstofziger worden gevoed door een milieuvriendelijk oplaadbare Lithium-ion (Li-ion) batterij en de functie ter voorkoming van overlading garandeert een langere levensduur.
- De garantieperiode van de batterij is 6 maanden vanaf de aankoopdatum.
■ Als u een batterij koopt, vraag dan vooraf het klantenservicecentrum om het originele onderdeelsymbol (samsung) en modelnummer.

• Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
  Haal de batterij Niet uit elkaar en pas deze Niet aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij Niet bloot aan vuur en verhit hem Niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan.
• Bewaar hem binnenshuis (0^ 40^) .
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijkie manier verwijderen.
  Werp deze batterijen nicht weg bij het normale huishoudelijk afval.

• Houd u bij het verwijdersen van oude batterijen aan alle lokale regelgeving.

• Als de batterij Niet meer werkkt, haal hem dan Niet uit elkaar. Neem contact op met het dichtstblijzijnde klantenservicecentrum.

• Een langere oplaadtijd en kortere batterijduur wijst erop dat de batterij bijna op is. Neem contact op met een bevoegd klantenservicecentrum om uw batterij te verrangen.

De oplaadbare batterij die in dit product zit mag Niet door de gebruiker worden verrangen.

Neem contact op met het dichtstbijzijnde klantenservicecentrum.

De tijd instellen

De klok geeft de huidige tijd weeR. U knot de huidige tjid wijzigen door middel van de volgende stappen.

U kunt alleen deijd instellen met de afstandsbediening.

	Afstandsbediening	Configuratievolgorde
MON KnippertAM	Clock	1. Druk op de klok-knop.- De huidigeijd worden weergegeven.
WED KnippertAM	Clock Verlagen Start/Stop	2. Druk op de klok-knop.- De dag van de week.gaat knipperen. Druk op de knop < of > om de dag van de week in te stellen.
WED KnippertAM	Clock Verlagen Start/Stop Verhogen	3. Druk op de klok-knop. Druk op de knop < of > om de uren in te stellen.
WED KnippertAM	Clock Verlagen Start/Stop Verhogen	4. Druk op de klok-knop. Druk op de knop < of > om de minutes in te stellen.
Knippert WED WED WED	Clock	5. Druk op de klok-knop.- De waarde die u instelt.gaat knipperen en deinstillingen�in voltooid.
Deinstlingen annuleren	- Druk op de start/stop-knop om deinstilling te annuleren en de modus Tijd Instellen te verlaten.
Afstandsbediening	- Als erijdens het instellen van de&tijd gedurende 1 minuut geen knoppen worden ingedrukt, worden de tijdinstelling automatisch verlaten.

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger beperken tot een bepaald gebied door de Schuttingmodus (virtuele muur) te gebruiken.

Bediening van de knoppen

1. Bediening moduslampje

Schuttingmodus (virtuele muur): Het rode lampje knippert.
- Uit: het lampje isuitgeschakeld.

2. DE TIOD INSTELLEN

• Als u op de modus/aan-uitknop drukt, worden schuttingmodus (virtuele muur) uitstand in deze volgorde geselecteerd.
• De afstand van de virtuele muur is minimaal 2,5m en kan verschillen afhankelijk van de omgeving en de bewegingsstatus van de robot.

Een schutting vormen (virtuele muur)

VIRTUAL GUARD creëert een onzichtbare barrière die der robotstofzuiger niel kan overschrijden.

Bijv. voor potten, meubels, de Voordeur etc...

1. Selecteer de Schuttingmodus (virtuele deur) met behulp van de modus-/aan-uitknop.
2. Het moduslampje knippert rood.
3. Plaats de VIRTUAL GUARD bij de ingang van de kamer waarvan u de toegang wilt blokkeren.

• Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

De IrDA-sensor

• De infrarood signaaltransmissie is möglichk nicht optimaal op plaatsen die zich blootgesteld aan halogeelenlampen of op locaties buiten.
• Robotstofzuiger gekrukt drie types infrarood apparaten en een apparaat werkt möglichk nicht bij een ander apparaat met een hogere prioriteit.
• Als u de robotstofzuiger met de afstandsbediening bedient, kan de robotstofzuiger de virtuele muur of de VIRTUAL GUARD overschrijden of gegen een

[Infrared Signal Priority]
Afstandsbediening

Virtual guard

Oplader

obstakel aanrijden,,ondat het signaal van de afstandsbediening een hogere prioriteit heeft dan dat van de VIRTUAL GUARD.

• Als u de robotstofzuiger in eenkleine ruimte gebrukt of opkleine afstand, werkt hij möglich slecht door interferentie van de infrarood signalen.
• Installer de VIRTUAL GUARD op afstand van de oplader, want automatisch opladen kan worden onderbroken als de VIRTUAL GUARD in de buurt van de oplader is.
• Als meer dan een robotstofzuiger tegelijktijd worden gebruikt, werken zich möglichn Niet goed door interferentie van de infrarood signalen.

REINIGING STARTEN/STOPPEN

U kunt alle robotstofzuigfunctions starten en stoppen.

Alle functies van de robotstofzuiiger werkken alleen wanner de aan-uitschakelaar in de aanstand staat.
Wanneer de robotstofzuiger in bedrijf is, drukt u op de knop (M) om de desbeteffende activiteit te annuleren en een functie te selecteren.

Het apparatus aan- of uitzetten

Het apparaat aanzetten

• Stofzuiger: druk op de knop (M).

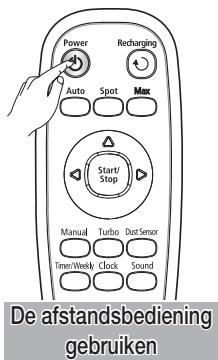

Het apparatus uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop (3) 3 seconden ingedrukt.

* Als er gedurende 1 minuut nadat het apparaat is aangezet geen toets wordt ingedrukt, wordt het apparaat automatisch uitgeschakeld om te voorkomen dat de batterij op raakt. U kunt het apparaat wee aanzetten door de aan-uitschakelaar (start/ stop) op de stofzuiger ingedrukt te houden.

Reiniging starten/stuppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebrecht, Handmatig.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/Uitgebrecht/ door op de knop (M) en verrolgens op de knop (H) te drukken.
• Wanner de reiniging start, komt de robotstofzuiger in beweging.
• Wonneer u op de knop (D) drukt zonder een reinigingsmodus te selectoren, worden er een Automatische reiniging uitgevoerd.

Stoppen

• Als u wilt stoppen drukt u op de knop (M) op de afstandsbediening of op de stofzuiger.
• Wonneer de reiniging is gestopt, komt de robotstofzuiger tot stilstand.

De stofzuigerknoppen gebruiken

Met behulp van de knop Opnieuw opladen kut u de robotstofzuiger maar het oplaadstation latent terugkeren.

Wanneer de robotstofzuiiger in bedrijf is, drukt u op de knop (O) om de desbetreffende aktiviteit te annuleren en drukt u de knop Opnieuw opladen.

1. Druk op de oplaad-knop.
2. ("") worden weergegeven op de display en de robotstofzuiger keert terug maar het oplaadstation om te worden opgeladen.
3. U kurz de robotstofzuiger stoppen op weg maar de oplader door te drukken op de knop (D).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanner de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanner de robotstofzuiger Niet maar het oplaadstation terugkeert

• Controller deplaatsing van het oplaadstation
• Als het oplaadstation zich op een locatie bevindt waar deze derobotstofzuiiger Niet maar zich toe kan leiden.
• Als het oplaadstation meer dan 5m van de robotstofzuiger verwijderd is.

: Het kan langer duren voordat de robotstofzuiger bij het oplaadstation is teruggekeerd.

Laad de robotstofzuiger in de volgende gevalen handmatig op.

• Als het oplaadstation in een hoek is geinstalleerd.
• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger Niet over de drempel heben kan maar de locatie waar de oplader is geinstalleerd.

De stofzuigerknoppen gebruiken

De robotstofzuiger verplaatst zichzelf en reinigt automatisch het huis tot het reinigen is voltooid.

■ Als u op de start/stop-knop op de stofzuiger drukt of op de afstandsbediening zonder een reinigingsmodus te selecteren, start een automatische reinigingsbeurt.
■ Als het reinigen begint, verwij de robotstofzuiger is aangesloten op het oplaadstation, is deijd om terug te kerenaar de oplader minder lang, waar dat de robotstofzuiger zich zijn oorspronkelijke positie herinnert tijdens het verplaatsen.
■ Als de robotstofzuiger ergens anders begint te zuigen dan op deplaats van het oplaadstation en het oplaadstation Niet kan localiserenijdens het zuigen, stopt hij vlak bij deplaats waar hij begon met zuigen.
■ Als het batterijniveau te laag isijdens het reinigen, keert de robotstofzuiger automatisch terug maar het oplaadstation en gaat door met reinigen nadat de batterij is opgeladen. (Aantal reinigingshandelingen hervat: eenmaal)

Stofzuigerknop	Afstandsbedieningknop	Configuratievolgorde
1Keer	Auto	1. De modus instellen.
NI	Start/Stop	2. De modus annuleren.

Over de functie Reinigen hervatten

• Als uw robotstofzuiger heeft gezien dat het reinigen is voltooid, worden de functie reinigen hervatten Niet uitgevoerd.
• Als u de robotstofzuger verplaatst verwij hij worden opgeladen of op een knop drukt,.gaat de robotstofzuger ervan uit dat het reinigen is voltooid en worden het reinigen Niet hervat.

• Verplaats de robotstofzuiger Nietijdens het reinigen of druk Niet op een knop. Anders gaat de robotstofzuiger ervan UIT dat het reinigen is voltooid en begint weeer opnieuw met reinigen.
• Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit. Als de turbo-pictogram gaat branden,kest u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als de stofsensor-pictogram gaat branden,kest u beginnen met reinigen in stofsensor-modus.

Normale modus

Turbo-modus

Stof sensor-modus
Reinigen voltoid

U kunt ook een specifieke plek met veel kruimels, stof enz. reinigen.

■ Verplaats de robotstofzuier maar de planta waar u een lokale reiniging wilt uitvoeren.

Stofzuigerknop	Afstandsbedieningknop	Configuratievolgorde
2keer	Spot	1. De modus instellen.
	Start/Stop	2. De modus annuleren.

• In de Lokale modus, reinigt de robotstofzuiger een gebied van 1,5m lang en 1,5m breed.
• Als het reinigen is voltooid, verschijnt er op de robotstofzuiger End, Stop en Standby.

Als de robotstofzuiger worden aangesloten op het oplaadstation, wordt lokaal reinigen nicht ondersteund.

• Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit. Als de turbo-pictogram gaat branden,kest u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als de stofsensor-pictogram gaat branden,kest u beginnen met reinigen in stofsensor-modus.

Normale modus
Turbo-modus

Stofsensor-modus

Reinigen voltoid

De robotstofzuiger verplaatst zich automatisch en reinigt totdat de batterij leeg is en het batterijniveau knippert alleen een niveau.

■ Als het reinigen begint, verwijl de robotstofzuiger is aangesloten op het oplaadstation, is de tijd om terug te kerenaar de oplader minder lang, waar dat de robotstofzuiger zich+zijn oorspronkelijke positie herinnertijdens het verplaatsen.
■ Als de robotstofzuiger ergens anders begint te zuigen dan op deplaats van het oplaadstation en het oplaadstation Niet kan localiseren tijdens het zuigen, stopt hij vlak bij deplaats waar hij begon met zuigen.
■ Als het batterijniveau te laag isijdens het reinigen, keert de robotstofzuiiger automatisch terug waar het oplaadstation en gaat door met reinigen nadat de batterij is opgeladen. (Aantal hervatte reinigingshandelingen: eenmaal)

Stofzuigerknop	Afstandsbedieningknop	Configuratievolgorde
3keer Twee keer in oplaad-modus	Max	1. De modus instellen.
	Start/ Stop	2. De modus annuleren.

Over de functie Reinigen hervatten

• Als de robotstofzuiger ervan uitgaat dat het reinigen is voltooid, worden reinigen hervatten nicht uitgevoerd.
• Als u de robotstofzuiger verplaatst verwil hij worden opgeladen of op een knop drukt,.gaat de robotstofzuiger ervan uit dat het reinigen is voltooid (het reinigen worden nicht hervat).

• Verplaats de robotstofzuiger Nietijdens het reinigen of druk Niet op een knop. Anders gaat de robotstofzuiger ervan UIT dat het reinigen is voltooid en begint weeer opnieuw met reinigen.
• Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit. Als de turbo-pictogram gaat branden,kest u beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als de stofsensor-pictogram gaat branden,kest u beginnen met reinigen in stofsensor-modus.

Normale modus

Turbo-modus

Stofsensor-modus

U kurz de robotstofzuiger verplaatsen om een specifieke plek te reinigen met behulp van de afstandsbediening.

■ Verplaats de robotstofzuiger maar deplaats waar u een handmatige reiniging wilt uitvoeren.
U kunt handmatig reinigen met behulp van de afstandsbedieling.

Afstandsbedieningknop	Configuratievolgorde
Manual	1. De modus instellen.
Start/Stop	2. De modus annuleren.

• Als de robotstofzuiger worden aangesloten op het oplaadstation, worden handmatig reinigen Niet ondersteund.
• Indien er gedurende 1 minuut geen input is, schakelt het over maar de standby-modus.

• Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en uit. Als de turbo-pictogram gaat branden, kutu beginnen met reinigen in turbo-modus.
• Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens aan en uit. Als de stofsensor-pictogram gaat branden,kest u beginnen met reinigen in stofsensor-modus.

In deze modus kurz u de stofzuiger programmeren een eenmalige reiniging uit te voeren op een bepaaldeijd.

Een geprogrammeerde reiniging worden alleen uitgevoerd als de stofzuiger is aangesloten op het oplaadstation.

	Afstandsbediening	Configuratievolgorde
Knippert AM Knippert AUTO	Timer/Weekly	1. Druk op de knop Timer/wekelijks. - De huidige installing worden weergegeven en ◆ knippert. Druk op de knop < of > om de uren in te stellen. * Reinigingsmodus - Als er vooraf geen gereserveerdeijd is ingesteld, wordt de reinigingsmodus ingesteld op automatische modus. Als er een gereserveerdeijd is ingesteld, is de reinigingsmodus automatisch ingesteld op de geconfigureerde modus.
Knippert AM Knippert AUTO	Timer/Weekly	2. Druk op de knop Timer/wekelijks. - De tijd verlaagt/verhoogt steeds per 5 minutes. Druk op de knop < of > om de Minutes in te stellen.
Knippert AM Knippert AUTO	Timer/Weekly	3. Druk op de knop Timer/ wekelijks. Druk op de knop < of > om de reinigingsmodus in te stellen. - U kurz instellen op automatische of uitgebrende modus.
Knippert AM Knippert AUTO	Timer/Weekly	4. Druk op de knop Timer/wekelijks. - De waarde die u instelt় gaat knipperen en de instillingen zich voltooid. - Als de instillingen zich voltooid, wordt de geconfigureerdeijd en ◆ weergegeven.
Deinstallingen annuleren	- Als u op de start/stop-knop drukt verwijl de stofzuiger oplaadt of u de tijd instelt, worden de installingen geannuleerd. - Let erop dat de installingen worden geannuleerd als de stofzuiger uit het oplaadstation worden gehaald.
Timeout	- Als er tijdens het instellen van de tijd gedurende 1 minuut geen knappen worden ingedrukt, wordt de tijdinstalling automatisch verlaten.

In deze modus kurz u de stofzuiger programmeren een eenmalige reiniging uit te voeren op een bepaaldeijd op een specifieke dag van de week.

Een geprogrammeerde reiniging worden alleen uitgevoerd als de stofzuiger is aangesloten op het oplaadstation.

	Afstandsbediening	Configurativolgorde
THU SAT		Standby-modus - In Standby-modus worden de geprogrammeerde kosten van de week weergegeven.
Als er geen gereserveerdeijd is	Timer/Weekly	1. Houd de knop Timer/wekelijks langer dan 3 seconden ingedrukt. Druk op de knop < of > om de dag van de week in te stellen. - Als er vooraf geen gereserveerdeijd is ingesteld, worden de huidige dag van de week weergegeven. - Als er geen geprogrammeerdeijd is, worden --:-- weergegeven.
Als er een gereserveerdeijd is
MON SAT Knippert	Timer/Weekly	2. Druk op de knop Timer/ wekelijks. Druk op de knop < of > om de uren in te stellen. * Als er een geprogrammeerd uw is, worden dit weergegeven. * Reinigingsmodus - Als er vooraf geen gereserveerdeijd is ingesteld, worden de reinigingsmodus ingesteld op automatische modus. Als er een gereserveerdeijd is, worden deze ingesteld op geconfigureerde modus.
KNippert FRI AM Knippert	Timer/Weekly	3. Druk op de knop Timer/ wekelijks. - Dearend van de 5 minutes. Druk op de knop < of > om de minutein te stellen.
	Afstandsbediening	Configuratievolgorde
Knippert FRI PM Knippert	Timer/Weekly Verlagen Start/ Stop	4. Druk op de knop Timer/ wekelijks. Druk op de knop < of > om de reinigingsmodus in te stellen. - U=knt instellen op automatische of herhalingsmodus.
Knippert FRI PM Knippert	Timer/Weekly	5. Druk op de knop Timer/ wekelijks. - De waarde die u instelt knippert en de instelleningen+zijn voltooid. * Nadat de instelleningen+zijn voltooid, knippert de dag van de week die u heb't ingesteld. Op dat moment kunt u maar stap (2)gaan en een volgende dag van de week toevoegen.
De instelleningen annuleren	- Als u op de start/stop-knop drukt verwijl u een wekelijkse gereserveerdeijd instelt, worden de gereserveerdeijd van de huidige ingestelde dag van de week geannuleerd. Als u de knop dan opnieuw indrukt, verlaat de stofzuiger de modus gereserveerdeijd instellen.
Timeout	- Als erijdens het instellenen van deijd gedurende 1 minuut geen knuppen worden ingedrukt, worden de modus gereserveerdeijd instellen automatisch verlaten.

Extra functies gebruiken

U kunt de robotstofzuiger gemakkelijker en handiger gebruiken met behulp van diverse extra functies.

U kurz de extra functies alleen met de afstandsbediening configureren.

Turbo-modus

Telkens als u op de turbo-knop drukt, gaat het turbo-pictogram op de display achtereenvolgens aan en UIT.

On turbo (Turbo-modus): De zuigborstel draait op maximumsnelheid.

Off turbo (Normale modus): De zuigborstel draait op normale snelheid.

Stofsensor-modus

Telkens als u op de stofsensor-knop drukt, gaat het stofsensor-pictogram op de display achtereenvolgens uit en aan.

Stofsensor-modus Aan: Als de stofzuiger in automatische reinigingsmodus voelt dat er op een bepaalde plek stof is binnengekomen, draait de reiniger en verandert vanrichting om dat gebied te zuigen en nadat gebied is gereinigd, hervat hij zich vorige baan. Als de stofzuiger in Lokale, Uitgebvreide, Handmatige modus, voelt dat er in een bepaald gebied stof is binnengekomen, blijft de extra krachtige werkking een paar seconden voortduren.

Stof sensor-modusuit: de reiniger voelt nicht dat er stof is binnengekomen en gaat door in de ingestelde reinigingsmodus.

Een geluideffect selecteren

Druk op de geluidsselectieknop om een geluideffect te selecteren.

■ Telkens als u op deze knop drukt worden Geluidseffecten Geluiduit in deze volgorde geselecteerd.
- Geluideffecten: Geluideffecten afspelen.
- Geluiduit:Speeltgeengeluidofaankondigingaf.

hulpm.Middleden en filter onderhouden

DE ROBOTSTOFZUIGER REINIGEN

Houd de methoden voor reiniging en onderhoud in gedachten

■ Als de aan-uitschakelaar beschadigd is, neem dan contact op met het servicecentrum zodate er geen ongelukken gebeuren.
- Geen mechanische apparatuur gebruiken die nicht door de fabrikant is geinstalleerd en de cervorming van de stofzuiger kan bespoedigen.

Zet altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uit voordat u de robotstofzuger reinigt. De robotstofzuger kan plotseling beginnen te werken en zo lichamelijk letsel veroorzaken.

Het sensorvenster en de camera reinigen

U要去 altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robotstofzuiiger reinigt.

Nooit water, thinner, benzeen enz. direct op de stofzuiger spuiten.

Wrijf het sensorvenster of de camera met een zachte doeklicht schoon.

Voorsensorvenster en camera

De stofopvangbak en de filters reinigen

Leeg eerst de stofopvangbak voordat u deze reinigt.

■ Als u de stofopvangbak loskoppelt, let er dan op dat u geen stofuit debak maar vallen.
Leeg de stofopvangbak in de volgende geallen.

1. Als de stofopvangbak vol stof zit.
2. Als de zuigkracht plotseling afneemt.

3. Als het geluid plotseling toeneemt.

4. Druk op de knop Stofopvang Verwijderen (PUSH) en trek de stofopvangbak los.

1. Haal de stofopvangbak los door deze te trekken in de richting van de pijl in de figuur.

1. Verwijder het filter en het gazeen filter uit de stofopvangbak.

1. Schud het stof uit filter, gazen filter en stofopvangbak.
2. U kut met water reinigen.

OPMERKING

Nadat u met water hebt gereinigd:

1. Stofopvangbak: veeg het water er helemaal af.
2. Filter, gazen filter: Droog hebelaal af en zet daarna weer in elkaar.

1. Plaats het filter en het gazen filter weer in de stofopvangbak.

2. Zet het gazen filter in elkaar met het rooster maar onderen. Als de richting Niet correct is,kest u het Niet in elkaar zetten.

Als de stofopvangbak zonder het filter worden gemonteerd, verschijnt de foutcode C08. Let erop dat het filter worden gemonteerd.

1. Sluit de stofopvangbak en installeer deze op de stofzuiger.

De zuigborstel reinigen

U要去 altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robotstofzuiiger reinigt.

• Daar het stof uit de stofopvangbak kan komen, maakt u de opvangbak los voordat u de zuigborstel reinigt.+

1. Nadat u hebte gecontroleerd of er vreemde deeltjes in zitten, drukt u op de haak die bevestigd is aan de borsteldeksel om deze los te make.

1. Licht de zuigborstel op uit de stofzuiger.

1. Verwijder vreemde deeltjes, zoals lange haren of touwtjes die om de zuigborstel zitten met behulp van een borstel of een stofzuiger.

1. Na een reinigingsbeurt, bevestigt u eerst de zichkant van de zuigborstel gegenover de aan-uitschakelaar en bevestigt daarna de andere kant.

1. Breng de zijkant in de twee gleuven enzet in elkaar door iets omlaag te schuiven tot het vastklijk.

VORZORG

• U voorkomt dat de robotstofzuiiger geblokkeerd raakt door erop te letten geen tandenstokers of wattenstaafjes op te zuigen.
• Als het verwijderen van vreemde deeltjes lastig is, neem dan contact op met een klantenservicecentrum.
• Daar de zuigborstel het stof van de vloer zuigt, gaan lange touwtjes of haren vastzitten rond de borstel. Controller en reinig de zuigborstel regelmatig.

U要去 pltijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robotstofzuiger reinigt.

1. Controller of de draaiende zichborstel verbogen is of dat er vremeinde deeltjes vastzitten in de borstel.

1. Trek rubber handschoenen aan, wikkel de draaiende zijborstel gedurende 10 seconden in een doek met warm water en veeg af met de doek.

1. De draaiende zichborstel omkeren, herhaal de procedures in stap 2.

1. Alshaarouwtjesomde stofzuiger endraaiende zijborstel zitten,maak dan de schroef los van de draaiende zijborstel door middel van een kruskopschroevendraaier om deze te verwijderen. Controller bij het opnieuw monteren van de borstel de "L"-markering op de draaiende zijborstel en de "L"-markering op de stofzuiger en monteer daarna de zijborstel.(Letter "R" is gegraveerd in de rechter zijborstel.)

Daar de draaiende zijborstel snel haar en andere vreemde deeltjes aantrecht, moet deze vaak worden gereinigd.

Veel vreemde deeltjes aan de draaiende zijborstel kan de borstel beschadigen.

U要去 altijd de aan-uitschakelaar aan de onderkant van de stofzuiger uitzetten, voordat u de robot reinigt.

■ Als de robotstofzuiger plotseling zigzag gaat rijden, kan dit komen door vreemde deeltjes die vastzitten in het aandrijfwiel.

1. Als u het aandrijfwiei reinigt, legt u een zachte doek op de vloer, keert u de stofzuiger om en zet hem zorgvuldig neer.

1. Controller op vreme deeltjes en verwijder die zo nodig door middel van een stok of een nicht puntige tang.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

Symptom	Checklijst	Maatregelen
Robotstofzuigerwerkht helemaal Nietvoor het reinigen.	• Is de stofopvangbak gemonteerd?	• Plaats de stofopvangbak.
	• Staat de aan-uitschakelaar aan?	• Zet de aan-uitschakelaar aan.
	• Staat reinigingsmodus AUTO in dedisplay aan?	• Druk op de knop [DI]. (U kunthem uitzetten door de knop [DI]3 seconden of langer ingedrukt te houden.)
	• Knippert het batterijniveau slechts op een niveau en verschijnt 'Lo' opde display?	• Til de robotstofzuiger op en sluitde stofzuiger handmatig aan op deoplader om hem op te laden.
	• De robotstofzuiger werkdt nicht alsde batterij in de afstandsbedieningleeg is.	• Vervang de batterijen in deafstandsbediening. (AAA type)
De robotstofzuiger isgestoptijdens het reinigen.	• Knippert het batterijniveau slechts op een niveau en verschijnt 'Lo' opde display?	• Til de robotstofzuiger op en sluithandmatig aan op deoplader om hem op te laden.
	• Is de robotstofzuiger blijven hakenan draden op de vloer?	• Zet de aan-uitschakelaar in deuitstand en maak de draden los.
	• Is de robotstofzuiger vast komente zitten aan de vloer bij eenhoogteverschil?	• Zet de aan-uitschakelaar op uit enverplaats de robotstofzuiger maar een andere plaats om te reinigen.
	- Het aandrijfwiel is opgetild.
	• Is er een dun doeke (lap) om hetaandrijfwiel gewikkeld?	• Zet de aan-uitschakelaar in deuitstand en verwijder het doeke.
	• Zit de robotstofzuiger vast aan de drempel?	• Zet de aan-uitschakelaar op uit enverplaats de robotstofzuiger maar een andere plaats om te reinigen.
De zugrachtiszwak.	• Controller of de stofopvangbakvol stof zit.	• Stop de robotstofzuiger en leeg destofopvangbak.
	• Controller of de zuiginvoerverstoot zit door vremeinde deeltjes.	• Zet de aan-uitschakelaar uit en verwijder de vremeinde deeltjes uittzeuin de zuiginvoer.
	• Controller of het filter verstoot zit.	• Reinig het filter goed.
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit.
	• Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels+zijn,要去 verwijdenen.
	• Als er zich vremde deeltjes op de oplaadcontactpunten bevinden,要去 u de contactpunten met een droge theedoek schoonvegen.
	• Is de VIRTUAL GUARD dicht bij het oplaadstation geplaatst?	• Verplaats de VIRTUAL GUARDaar een andere plek, zodat de robotstofzuiger automatisch kan opladen.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op?	• Vervang de batterijen.(2 alkalinebatterijen type D (LR20))
	• Is het moduslampje uit?	• Controller of de VIRTUAL GUARDisuitgeschakeld en stel deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARDgaan veel te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Vervang de batterijen door neue alkalinebatterijen.(2 alkalinebatterijen type D (LR20))
De robotstofzuiger voert de reinigings plotseling in diagonale richting uit.	• In de volgendeGVallen kan de robotstofzuiger möglich di diagonala reinaigen. - Nadat de robotstofzuiger is opgeladen terwij Hij schuin in het oplaadstation stond. - Als de robotstofzuiger na het reinigen van een gebied maar een ander gebied gaat via een verkorte route. - Als de hoek waarmee hij contact maakt met een obstakel nichtrecht (90') is. - Als de stofzuiger op een tegelvloer of houten vloer rijdt.	• De reinigingsrichting worden bepaald door de beginpositie. waar hij gebieden reinigt volgens een geprogrammeerde plattegrond, za uiteindelijk het hele gebied worden bestreken. (Normale werking)Plaats het oplaadstation in de richting van de houtnerf en start met reinigen als de robotstofzuiger is aangesloten op het oplaadstation.

FOUTCODE	OORZAAK	OPLOSSING
000	• Robotstofzuiger zit vast tijdens het navigeren.	• Zet de aan-uitschakelaar aan de onderkant op uit en verplaats de robotstofzuiger maar een andere plek.
001	• Een vreemd voorwerp (touwtje, papier, spelegoed enz.) zit vast in de zuigborstel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit de zuigborstel.
002	• Een vreemd voorwerp (touwtje, papier, spelegoed enz.) zit vast in het linker aandrijfwiel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit het linker aandrijfwiel.
003	• Een vreemd voorwerp (touwtje, papier, spelegoed enz.) zit vast in hetrecht aandrijfwiel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit hetrecht aandrijfwiel.
005	• Controller de bumpersensor.	• Zet uit aan de onderkant en verwijder het obstakel aan de voorkant van de robotstofzuiger of verplaats deze� een andere plek.
006	• Vreemde stoffen (stof, vlek etc.) bevindt zich op het obstakelsensorvenster	• Zet de aan-uitschakelaar aan de onderkant op uit en veeg met een zachte doeck de vreemde stof van voor- en achtersensorvensters.
007	• Vreemde stoffen (stof, vlek etc.) bevindt zich op het obstakelsensorvenster	• Zet de aan-uitschakelaar aan de onderkant op uit en veeg met een zachte doeck de vreemde stof van het steiltesensorvenster.
008	• Stofopvangbak is Niet gemonteerd.	• Duw de stofopvangbak in de stofzuiger tot deze vastklikt.
009	• Een vreemd voorwerp (touwtje, doeck enz.) zit vast aan de draaiende zijborstel.	• Zet de aan-uitschakelaar aan de onderkant op uit en verwijder de vreemde deeltjes uit de zuigborstel.

Stofzuiger
Oplader (station)

Classificatie	Onderdeel	SR8950* SERIE
Mechanische specifications	Diameter	350mm
	Hoogte	80mm
	Gewicht	3.2kg
Elektrische specifications	Vermogensspanning	AC220-240V~, 50-60Hz
	Vermogensverbruik oplader	40 W
	Vermogensverbruik stofzuiger	40 W
	Batterijspecifications	14.4V / 31.68Wh
Reinigungsspecificities	Oplaadtype	Autom. opladen/handmatig opladen
	Reinigungsmodus	Autom., Lokaal, Uitgebrecht, Handmatig, Timer, Wekelijks
	Oplaadtijd	Ca. 180 minutes
	Reinigungstijd (op een harde vloer)	Ca. 100 minutes
Reinigungsmethode		Plafondvormherkenning
Type stofzuigerknop		Aanraaktype

Deze stofzuiger voldoet aan de volgende richttijnen:

EMCrichtlijn:2004/108/EEC

Veiligheidsrichtlijlaagspanning:2006/95/EC
