Tipo de produto	Filtro ativo / Crossover ativo
Marca	BEGLEC
Modelo	EC 102
Configuração	2 vias estéreo ou 3 vias mono
Frequências de corte	45 Hz a 9600 Hz (selecionável em duas faixas: 45-960 Hz e 450-9600 Hz)
Inclinação dos filtros	Linkwitz-Riley 24 dB/oitava
Entradas	2 x XLR (balanceados)
Saídas	4 x XLR (LOW/MID e HIGH para cada canal)
Filtro subsônico	40 Hz (interruptor liga/desliga)
Ajuste de ganho	Para cada entrada e saída (-12 dB a +6 dB)
Inversão de fase	Por interruptor para cada via (indicação LED)
Alimentação	230 V CA, 50 Hz
Fusível	20 mm vidro, 250 V, 500 mA, lento
Resposta em frequência	20-20 000 Hz (+0/-0,5 dB)
Distorção (THD+N)	< 0,004% a 1 kHz, 4 dB
Dimensões (rack)	19 polegadas (1U) - montagem em rack possível
Peso	Aproximadamente 2,5 kg
Isolamento (Ground Lift)	Interruptor para cortar o loop de terra
Modo Mono/Estéreo	Selecionável por interruptor (3 vias mono ou 2 x 2 vias estéreo)
Soma dos graves (LF SUM)	Interruptor para mixar os graves dos dois canais na saída canal 1
Temperatura de operação	Máx 45°C
Utilização	Interior apenas
Manutenção	Pano macio ligeiramente úmido

Perguntas frequentes - EC 102 BEGLEC

Como selecionar a frequência de corte no EC 102?

Use o potenciômetro Crossover Point Selection e o interruptor Crossover Frequency Switch (X1/X10) na parte traseira. O LED X10 indica a faixa: apagado = 45-960 Hz, aceso = 450-9600 Hz.

Qual é a diferença entre os modos MONO e ESTÉREO?

No modo MONO (3 vias), os dois canais funcionam juntos com uma única frequência de corte para criar três bandas (graves, médios, agudos). No modo ESTÉREO (2 x 2 vias), cada canal é independente com sua própria frequência de corte para graves e agudos.

Como conectar um subwoofer no modo mono?

Use a saída LOW/MID XLR Output do canal 1 para os graves. Ative o interruptor LF SUM para mixar os graves dos dois canais nesta única saída se você tiver apenas um subwoofer.

Para que serve o interruptor Ground Lift?

O interruptor Ground Lift permite cortar o loop de terra entre o EC 102 e outros dispositivos, eliminando assim ruídos de fundo indesejados (zumbido). Posicione-o em 'lift' se um zumbido for ouvido.

Como ajustar a inversão de fase?

Use os interruptores LOW/MID Phase Invert e HIGH Phase Invert para inverter a polaridade das saídas. Um LED indica a ativação. Ouça a música e escolha a posição que dá mais graves (geralmente a melhor).

Que tipo de cabo usar para as conexões?

Use cabos XLR balanceados de boa qualidade para garantir um som ideal. As entradas e saídas são todas em XLR e podem ser usadas em modo balanceado ou desbalanceado.

Como limpar o EC 102?

Limpe com um pano macio ligeiramente úmido. Não use solventes como benzeno ou thinner. Evite que a água penetre no interior do aparelho.

Quais são as precauções de segurança importantes?

Nunca abra o aparelho (risco de choque elétrico). Desconecte antes de qualquer manutenção. Use apenas em ambientes internos, protegido da umidade. Respeite a temperatura máxima de 45°C. Substitua o fusível por um do mesmo tipo.

Qual é o consumo elétrico do aparelho?

O aparelho funciona em 230 V CA, 50 Hz com um fusível de 500 mA lento. O consumo é baixo (menos de 100 W). Ele é protegido por um fusível interno.

Posso usar o EC 102 com um amplificador de potência?

Sim, o EC 102 é um crossover ativo projetado para ser colocado entre a fonte de áudio e os amplificadores. Ele permite separar as frequências para alimentar alto-falantes especializados (subwoofer, médios, tweeters).

MANUAL DE UTILIZADOR EC 102 BEGLEC

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

MANUAL DE FUNCIONAMENTO

Esta unidad está protegida contra interferências rádio. Este produit cumpre as exigências impostas pelas presentes directivas nacionais e europeias. A conformidade deste produits foi comprada e as declarações e documento relevantes foram efectuados pelo fabricante.

• Crossover de 2 vias estéreo ou 3 vias mono
• Selecção de frequência total entre 45 e 9600Hz
• Filtros Linkwitz - Riley de 24dB/oct.
• Todos as entradas e saídas são balanceadas ou s/balanco com ligações XLR
• Filtrosubscnico (40Hz) com interruptor ON/OFF
• Controlo de ganho em todas as entradas e saidas
• Interruption de inversions de fase

ANTES DE UTILIZAR

• Antes de utilizes esta unidad verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e visos descriços neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça estemanual.
• Proteja o ambiente. Recicle o material della embalagem.

Verifique o conteudo:

Certifique-se que a caixa contente os seguintes artigos:

• Manual do'utilizar
• Unidade EC102/XO-2.4
• Cabo de alimentação

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇAO: De forma a evitar o risco deCHOque eletrico, não remova peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado.

O*simbolo composto por um triangulo equilatoro com um relampago no interior alerta para a presença de voltagem perigosa não isolada no interior do produits que poderá Constituir risco dechoque eletrico.

O*símbolo composto por um triángulo equilátero com um punto de exclamação alerta outilizador para a presence de instruções importantes de utilização e manutençao do produits.

Este=simbolo significa:utilizaçãounicamente em espacos fechados.

Este"simbolo significa:Leia instruções.

• De modo a evacitar risco de fogo ouCHOque electrico, nao exponha este produto a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente quando aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nem verta liquidos no interior do produto, correrá risco de什麽 eletrico ou poderá danificar o produits. Caso algothin objecto estranho entre em contacto com o interior daunité,DSLigue-a de imeditado da corrente.
• Não coloquechasdescobertas(tais comovelasaces)sobrea unidade.
• Não cubra os orificções de ventilação ou aunities podem sobraquecer.
• Evite locais com poeiras. Limpe a unidade regularamente.
• Mantenha esta unidade fora do alcance das crianças.
  -Esta unidad deverá ser operadaunicamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento maxima é de 45^ . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não autilizar durante longos periodos de tempo ou antes de efectuar manutenção.
• A instalação eletrica deve ser efectuada unicamente por pessoal qualificado, cumprindo os regulamentos de seguranca em instalações eletricas e mecanicas do seu País.
• Certifique-se que a voltagem a utilizesn não é superior à voltagem indicaa no pailen traseiro da unidade.
• A tomada de corrente devera permanecer acesivel para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desígue a união e substitua imeditamente o cabo caso este aparece algo dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a Severity.
• Nunca permita que este cabo entre em contacto com outros cabos!
• quando o interruptor de potência está na posicao de repouso, esta unidade não está desconnectada completeness da corrente principal!
• Este dispositivo deve ser ligado à terra de forma acemprimir com os regulamentos de segurança.
• De forma a não correr risco deCHOque eletrico não abra a cobertura da unidade.À excepcao do fusivel, não existem peças que possam ser substituencias pelo usostrador.
• Nunca repare um fusivel nem tente operar a unidade sem fusivel. Substitua sempre um fusivel danificado por outras como as mesmas caracteristicas!
• Em caso de problemas sérios de funciona, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
• Caso seja necessário Transportar a unidade utilize a embalagem original.
• Por motivos de segurarça, são proibidas quando alterações não autorizadas à unidade.

GUIA DE INSTALLACION:

• Instale a unidade num local bem ventilado ond não exista exposicao a altas temperatas ou humidade.
• Colocar ou utilizes aunities durante longos periodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afecto or desempinho daunities e poder até danificá-la.
• Com adaptadores.optionais de 19" (informações adiconais mais adiante neste manual), esta unidade pode ser montada em racks de 19". Fixe a unidadeutilizando os 4 orificios do pailnel frontal. Certifique-se que utilizes parafusos com a medida certa (os parafusos não são fornecidos). Evite pancadas e vibrações durante o transporte.
• quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir a evaciação do calor produzido pela unidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente queja aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode aferar o desempenho daunities.

LIMPEZA DA MESA DE MISTURA:

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro daunities. Não utilize liquidos voláteis como benzeno ou diluente, irá danificar a unidade.

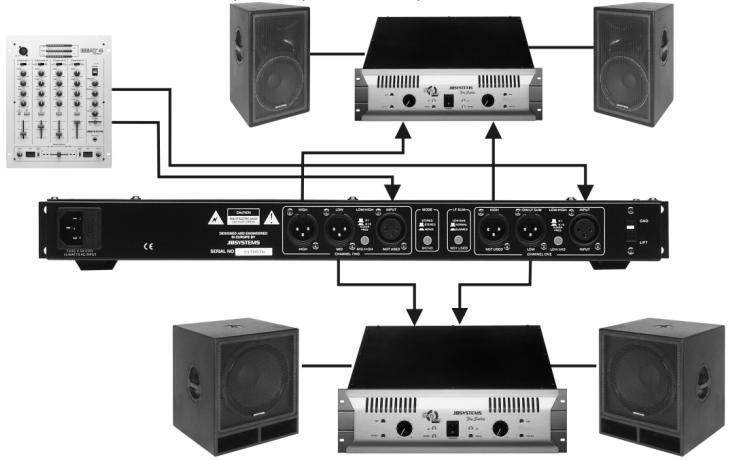

LIGAÇÖES

Utilize cabos de boa qualidade para fazer mais优质的 AUDIO

Para mais informação nas ligações, por favor consulte o proxies capítulo

Verifique que désiga a mesa de mistruta antes de effetuar alteracoes nas ligações.

Neste manual usamos o termo "entradas LINHA". Este é um termo global para entradas com um nivel entre

750 mV e 2V. Isto inclui sintonizadores, videos, Leitores CD, etc.

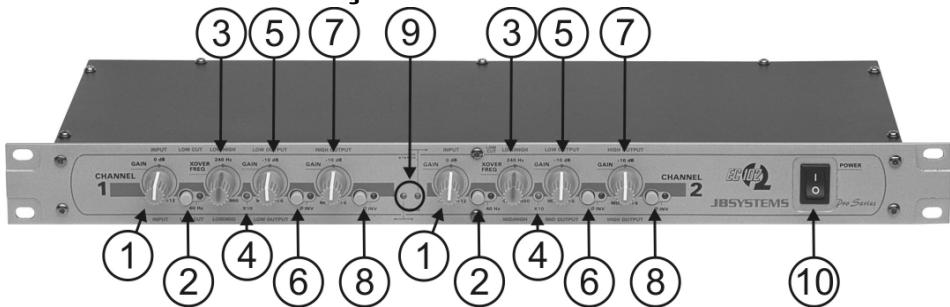

CONTROS E FUNÇÉS

1. Ganho de entrada: Controla o;nível de entrada com +/- 12dB.

2. Interruptor Low Cut: Pressione este botão para selecionar o FILTER de passagem alta de 40 Hz. Use este FILTER para proteger as suas colunas e amplificador de frequências indesejadas que apenas consomem energia mais que não adioncionam necessariamente mais batida.

3. Selecção do Ponto do Crossover: SeLECTIONA o punto do crossover entre:

4. Em modo Stereo (estéreo): Freqüencias LOW (baixas) e HIGH (alias)

5. Em modo Mono (mono): Frequencias LOW e MID no canal 1

6. Frequencias MID e HIGH no canal 2

7. LED X10: LED X10 off: Pode controller a frequência x-over de 45Hz até 960Hz LED X10 on: Pode controller a frequência x-over de 450Hz até 9.6kHz

8. Saïda LOW/MID: Controla:

9. Em modo Stereo: Nível de saída de frequência LOW desde -∞ até +6dB ( em ambos os canais )

10. Em modo Mono: Nível de saía de Frequência LOW desde -∞ até +6dB no Canal 1

11. Nível de saía de frequência MID desde -∞ até +6dB no Canal 2

12. Interruptor inversor de fase LOW/MID: Interruptor para inverter a polaridade. Um LED indica a sua selecao:

13. Em modo Stereo: Pode inverter a polaridade na saída LOW

14. Em modo Mono:

Pode inverter a polaridade na saida LOW no Canal 1

Pode inverter a polaridade na saía MID no Canal 2

Note: Use this interruptor com cuidado. Este interruptor é muito eficaz nas frequências baixas: ligue/deslige ou invorsor quando está a ouvir a música. Escolha a posicao com mais reproducao de baixos.

1. Saida HIGH: Controla o;nível de saída de frequência HIGH desde ^- ate +6dB .Quando travaça em modo Mono,apanas poderá usar o botão do Canal 2.
2. Interruptor inversor de fase HIGH: Interruptor para inverter a polaridade na saía HIGH. Um LED indica a sua seleção: quando工作的 em modo Mono, apenas poderá usar o interruptor do Canal 2.

Note: Na maioria dos casos não necessita de usar este interruptor. quando está mal definido, irá Causear mal que bem.

1. LED MONO/STEREO: Este LED indica que está a travaíhar em modo MONO ou STEREO

2. MODO MONO: Ambos os canais trabalham jintos para obter um modo de crossover de 3 vias

3. MODO STEREO: Ambos os canais travaham independente para obter um crossover de 2x2 vias

4. Interruptor de Potência: Interruptor para ligar/desligar a unidade.

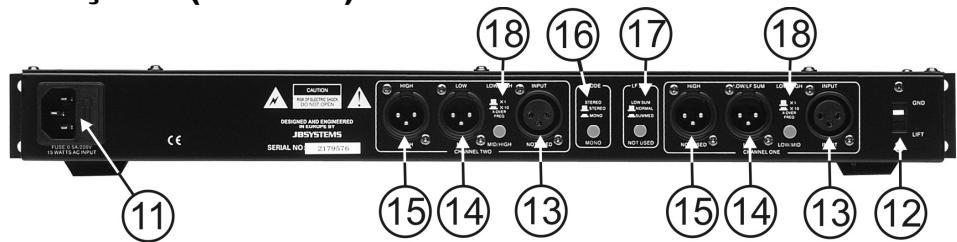

FUNÇÖES (Traseira)

1. Entrada de alimentação: Com encaixe IEC e suporte fusível integrado, conectequiryocabo de alimentação.
2. Interruptor Ground Lift: Em some cases ruidos desagradáveis "hum" pode ocorro devido a ciclo de terra no seuSYSTEMA. Colocando o interruptor Ground Lift na posção "Lift"quebra o ciclo terra entre o EC102/XO-2.4 e a ligação terra dos chassis dos outros apareiros do seuSYSTEMA. Como resultado os ruidos "hum" irao desaparecer.
3. Entradas XLR: Entradas balanceadas atraves de cabos XLR. quando工作的 en mode Mono,apanas tem de conectar um cabo XLR no canal 1.

4. Saïda XLR LOW/MID: Saïdas balanceadas através de cabos XLR.

5. Em Modelo Stereo: quando工作的 em como Normal (ver número 17 para mais informação), está de connectar um cabo XLR ao Canal 1 e 2. quando工作的 no do Summed, apenas tem de connectar um cabo XLR ao Canal 1.

6. Em modo Mono: Canal 1 controla a saída LOW.

Canal 2 controla a saía MID.

1. Saía XLR HIGH: Saías balanceadas atraves de cabos XLR:

2. Em Modo Stereo: Tem de conectar um cabo XLR a(ambos os canais

3. Em Modo Mono: Apenas o Canal 2 é uso

4. Interruptor MONO/STEREO: Com este interruptor, pode escolher entre modo 3 vias MONO ou 2x2 vias STEREO.

5. Interruption LF SUM: Com este interruptor, pode escolher se quer as frequências LOW em modo normal (2saidas), ou juntas (usa apenas a saida do canal 1) (ver número 14 para mais informações). Em modo "Summed" as frequências baixas dos Canais 1&2 são juntas para que não tenha de usar um cabo divisor no caso de ter apenas 1 subwoofer.
6. Interruption Crossover Frequency: Com este interruptor, pode escolher entre x1/x10 o valor de frequência (ver número 4 para mais informações)

ESPECIFICAÇÖES

Alimentação: AC 230 V, 50Hz

Fusível: Fusível de vidro 20mm 250V 500mA lento

Resposta de Frequencia: 20Hz a 20kHz, +0/-0.5 dB

THD + Ruido: <0.004% @ 1kHz, 4dB

Rácio S/R (IHF-A): >90dB @ 1kHz

Entradas Linha: 1V @ 10kΩ

Saidas: 1V @ 600Ω

Frequencias de Crossover: 45-960 Hz ( modulo normal )

450-9600 Hz (modo x10)

Dimensoes: 483(W) x 44(H) x 136(D) mm

Peso: 2kg

Estas informacoes estao sujeitas a alteracoes sem aviso previo

Pode fazer download da versão mais recente deste manual noypasso:www.beglec.com
