MINI LED MANAGER - Equipamento de iluminação BEGLEC - Manual de utilização gratuito

Marca	BEGLEC
Modelo	MINI LED MANAGER
Categoria	Equipamento de iluminação
Tipo de produto	Fonte de alimentação versátil para projetores RGB LED passivos
Alimentação de rede	CA 230V, 50Hz
Tensão de saída LED	CC 24V, ânodo comum
Potência total de saída	100 W máx (33 W máx por cor: vermelho, verde, azul)
Canais DMX	4 canais: CH1 vermelho, CH2 verde, CH3 azul, CH4 dimmer/estroboscópio
Conectividade DMX	Entrada e saída XLR 3 pinos
Microfone integrado	Sim, para modo sonoro
Dimensões (L × A × P)	255 × 110 × 88 mm
Peso	1,82 kg
Fusível	3,15 A / 250 V, lento (20 mm vidro)
Temperatura máxima de operação	45 °C
Uso	Apenas interiores
Modos de operação	Cores fixas, Auto Chase (8 velocidades), Sound Chase, Fade Chase (8 velocidades)
Controle	Local (interruptores DIP), controle remoto LEDCON-01/02, controlador DMX padrão, modo mestre/escravo
Instalação na parede	Sim, caixa projetada para fixação na parede
Função de blackout externo	Sim, via interruptor analógico (contatos fechados = blackout)
Endereçamento DMX	Manual (interruptores DIP) ou automático por botão
Manutenção	Limpeza externa com pano macio úmido; limpeza interna anual por pessoal qualificado
Segurança	Não abrir, risco de choque elétrico; não expor à chuva ou umidade; desconectar antes da manutenção

Perguntas frequentes - MINI LED MANAGER BEGLEC

Como conectar projetores LED ao MINI LED MANAGER?

Use o cabo de saída com conector de 4 pinos. Para projetores com fios descascados, use o cabo adaptador fornecido: fio branco (ânodo), vermelho (vermelho 33W máx), verde (verde 33W máx), azul (azul 33W máx). Não exceda 100W no total.

Como ajustar o endereço DMX?

Dois métodos: (1) Use os interruptores DIP 1 a 9 (DIP10 = OFF) para um endereço de 1 a 512. (2) Endereçamento automático: coloque todos os DIP em OFF, selecione o canal DMX no controlador e pressione brevemente o botão 'Auto DMX Address'.

Quais são os modos de operação disponíveis?

Os modos são: Cores fixas (16 cores fixas), Auto chase (16 sequências a 8 velocidades), Sound chase (16 sequências reagindo ao som), Fade chase (16 sequências em fade a 8 velocidades). O modo é selecionado através dos interruptores DIP 1 e 2.

Como usar um interruptor de parede para a função de blackout?

Conecte um interruptor analógico na entrada designada (borne 9). Interruptor de parede na posição OFF (contatos abertos): saída acesa. Interruptor de parede na posição ON (contatos fechados): saída apagada (blackout). Esta função permanece ativa mesmo no modo DMX.

Como configurar o modo mestre/escravo?

Ajuste o DIP 10 para OFF em todos os dispositivos. Conecte a saída DMX do mestre à entrada DMX do primeiro escravo, e assim por diante. O mestre controla os escravos; os interruptores DIP dos escravos estão desativados. O dispositivo com a entrada DMX livre torna-se o mestre.

Qual é a potência máxima por cor?

Cada cor (vermelho, verde, azul) suporta uma carga máxima de 33W. A potência total de saída não deve exceder 100W.

Como limpar o aparelho?

Limpe o exterior com um pano macio ligeiramente úmido. Evite introduzir água no interior. Uma vez por ano, faça a limpeza interna por um técnico qualificado com aspirador ou ar comprimido.

O que fazer se o fusível queimar?

Desligue a alimentação e substitua o fusível por um modelo idêntico: 3,15 A / 250 V, lento, tipo 20 mm vidro. Nunca curto-circuite ou use um fusível de calibre diferente.

Posso usar o aparelho ao ar livre?

Não, este aparelho foi projetado para uso apenas em interiores. Não o exponha à chuva, umidade ou temperaturas acima de 45 °C.

Como usar o controle remoto LEDCON-01 ou LEDCON-02?

Conecte o controle remoto à entrada DMX do primeiro MINI LED MANAGER. Certifique-se de que todos os interruptores DIP estão na posição OFF e realize o endereçamento automático mantendo o botão 'Auto DMX Address' pressionado por 5 segundos. O controle remoto permite controlar as funções à distância.

MANUAL DE UTILIZADOR MINI LED MANAGER BEGLEC

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

MANUAL DE FUNCIONAMENTO

INSTRUCCIONES DE FUNCIONAMENTO

Esta unidade está protegida contra interFERencias rádio. Este produto cumpre as exigências impostas pelas presentes direcitas nasonicas e europeias. A conformidade deste produit foi comprovada e asdeclarções e documents relevantes foram efectuadoselo fabricante

• Fonte de alimentacao extremamente versatile para todos ostips de projectores passivos RGB LED.

• Diferentes modelos de funciona autónomo:

• Modo Fixed color: Aecesso instantáneo a 16 cores predefinidas

• Modo Auto chase: 16 différentes sequências de cor com 8 velocidades发展目标.
• Modo Sound chase: 16 différentes sequências de cor com activação录音

• Modo Fade chase: 16 différentes sequências de cor alternando suavamente a 8 velocidades发展目标

• Qualquer interruptor parede pode ser uso para ligar/desligar a saída, mesmo em modo DMX!

• Todas as funções podem ser controladas:

• Directamente no MINI LED MANAGER

• Com um controlo remotoppecial LEDCON-01 ou LEDCON-02.
• Com um MINI LED MANAGER de 300Watt

• Com qualquer controlador DMX standard

• Vários Mini LED-Managers podem ser realizados em modo Master/slave para Criar configurações muito potentes e alimentamente sincronizadas.

• Saía de 100Watt 24Vdc. (R+G+B) com proteção de curto-circuitos
• Necessários 4 canais DMX: Ch1=red, Ch2=green, Ch3=Blue, Ch4=Dimmer/strobe.
• Estrutura preparada para instalação fácil em parede.
• Ventoinha de arrefecimento silenciosa para fiabilitadede extra.
• Sem ventoinha de arrefecimento: completeness silencioso!

ANTES DE UTILizar

Certifique-se que a caixa contente os seguintes artigos:

MINI LED MANAGER
- Cabo de alimentação
- Cabo de conversão de saída
- Manual do utiliser

Alqumas instruções importantes:

• Antes de utilizes esta unidad verifique se existem danos provocados durante o transporte. Caso existam danos aparentes, não utilize a unidad e contacte o seu revendedor.
• Importante:Esta unidade deixou a)nossa fabrica em perfeitas condições e devidamente embalada. É imprescindivel que outilizar siga as instruções de segurar e visos descriritos neste manual. Quaisquer danos provocados por utilização Incorrecta não sera cobertos pela garantia. O revendedor não sera responsavel por quaisquer danos ou problemas causados pelo incumprimento das instruções destemanual.
• Guarde este manual num local seguro para consulta futura. Caso venda esta unidade, forneça estemanual.
  Proteja o ambiente. Recicle o material della embalagem.

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇÃO: De forma a fazer o risco deCHOque eletrico, não remove peças da unidade. Não tente fazer reparacoes. Contacte pessoal qualificado

O*simbolo composto por um triangulo equilatero com um relampago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituiir risco dechoque eletrico.

O*simbolo composto por um triangulo equilatoro com um punto de exclamação alerta outilizador para a presence de instruções importantes de utilização e manutençao do produits.

Este=simbolo significa:utilizaçãounicamente em espacos fechados

Este symbolo significa: Leia instruções

Este symbolo significa: Mechanismo de controlo da lampada

• De modo a evacitar risco de fogo ou什麽 eletrico, não exponha este produits a chuva ou humidade.
• De forma a evitar a formação de condensação no interior daunities, ao transporte-la para ambiente quente aguarde algo tempo de modo a que haja uma energia à temperatura. A condensação pode afercar o desempenho daunities ou até danificá-la.
• Esta unidade destinata-se uniquamente a utilização em espacços fechados.
• Não introduza objects de metal nem verta liquidos no interior do produto, correrá risco deacho eletrico ou poderá danIFICAR o produits. Caso algobjecto estranho entre em contacto com o interior da unidade, desigue-a de imeditado da corrente.
• Não coloquechasdescobertas(tais comovelasacesas)sobrea unidade.
• Não cubra os orificções de ventilação ou a unidade pode sobraquecer.
• Evite locais com poeiras. Limpe aunities regularamente.
• Mantenha esta unidade fora do alcance das crianças.
• Esta unidad deverá ser operada unicamente por pessoas experimentes.
• Temperatura ambiente de funcionaamento maxima é de 40°C . Não utilize esta unidade a temperatas ambientes mais elevadas.
• Desligue sempre a unidade da corrente quando não a utilizes durante longos periodos de tempo ou antes de efetuar manutenção.
• A instalação électrique deve ser effectuada unicamente por pessoal qualificado, cumprindo os regulamentos de segurança em instalacoes electricas e mecanicas do seu País.
• Certifique-se que a voltagem a utilizesnão é superior à voltagem indicaa no pailne traseiro da unidade.
• A tomada de corrente devera permanecer acesivel para que a unidade possa ser desligada da corrente.
• O cabo de alimentação deverá estar sempre em perfeitas condições. Desígue a união e substitua imeditamente o cabo caso este aparece algo dano. Deverá ser substituído pelo fabricante, pelo agente autorizado ou pessoal qualificado de modo a Severity.
• Nunca permita que este cabo entre em contacto com outros cabos!
• O MINI LED MANAGER deve ser ligado à terra de forma a cumprimir com os regulamentos de segurança.
• De forma a não correr risco deCHOque eletrico nao abra a cobertura da unidade. A excepcao do fusivel, não existem peças que possam ser substituencias pelo'utilizar.
• Nunca repare um fusível nem tente operar a unidade sem fusível. Substitua sempre um fusível danificado por outras com as mesmas caracteristicas!
• Em caso de problemas sérios de funciona, interrompa a'utilização da unidade e contacte imeditamente o seu revendedor.
• Caso seja necessário Transportar a unidade utilize a embalagem original.
• Por motivos de segurarça, são proibidas quando alterações não autorizadas à unidade.

LIMPEZA DO APARELHO

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir agua dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, éra danificar a unidade.

• Uma vez que esta unidad utilize uma ventoinha, o seu interior devera ser limpo anualmenteutilizingo-se um aparelho de limpeza a vacio ou um compressor.

Atenção: Aconsehmos vivamente que a limpeza interna está executada por pessoal qualificado!

FUNÇÖES

1. MICROFONE INTERNO: Usado para sequencias activadas por som.
2. ENTRADA DMX: Conector XLR macho de 3 pin realizado para ligar cabos DMX universais.Esta entrada recebe instruções de um controlador DMX ou de outras Mini Led Manager quando realizado do modo master/slave.
3. SAIDA DMX: Conector XLR femea de 3 pinos uso para conectar o Mini LED-Manager com oproximo disposito VMx na corrente ou com除外 Mini LEDManager quando uso em modo master/slave.O mini LED Manager también pode ser'utilado para controlar outros projectores LED como por exemple o "LED PAR56/64"
4. INTERRUPTOR ON/OFF: uso para ligar/desligar a unidade.
5. INTERRUPTORES DIP: quando uso em modo DMX (DIP10 = OFF) pode definir o endereço DMX inicial da unidade. quando utilizes no modo (master, DIP10 = ON), pode usar os interruptores DIP para fazer differentes opções pré programadas.
6. BOTÃO CONFIGURAÇÃO AUTO DMX: veja mais adiante para,aplerde como configurar fácilmente o endereco DMX
7. CABO DE SAIDA: Usado para conectar differentes projectores LED 24Vdc anodo comum (carga maximala: 100W). Este cabo utilizes um conector femea especial de 4 pinos. Pode utilizez o cabo de conversao fornecido para fácilmente conectar differentes projectores.
8. MONITOR DE SAIDA: Pode verificar separamente o estado de saía das 3 cores (R, G, B)
9. ENTRADA PARA INTERRUPTOR ANALOGICO: Usado para conectar qualquer interruptor analogico externo. Este interruptor externo pode ser uso para ligar/desligar a saida geral do Mini LED Manager. (blackout externo) → Ver adiante para mais informacoes como conectar o interruptor analogico.
10. ENTRADA CORREnte: Com ficha IEC e suporte de fusivel integrado, connecte o cabo de alimentacao fornecido aquei.
11. FUSIVEL: Substitua sempre este fusível por altri com as mesmas caractéristicas! (250V/3,15A)

CONFIGURAÇÉS DOS INTERRUPTORES DIP

Interruptores Dip 10:

ConfiguraçãoDIP	Função
↓ON 12345678910	DIP10 = OFF → DMX / Operação Slave Pode usar a função de configuração automatística de DMX (ver adiante) ou atravesoes dostradiconais interruptores DIP Utilize os interruptores DIP 1~9 para fazer o endereço DMX entre 0 e 511. Os primeiros 9 interruptores DIP correspondem a umCERTO valor DMX:
	DIP #1 #2 #3 #4 #5 #6 #7 #8 #9 Valor 1 2 4 8 16 32 64 128 256
	Pode combinar os valores destes interruptores para obter qualquer endereço inicialentre 1 e 512: Endereço Inic. = 01 → interr. 1=ON 价值观: 1 Endereço Inic. = 05 → interr. 1+3=ON 价值观: 1+4 = 5 Endereço Inic. = 09 → interr. 1+4=ON 价值观: 1+8 = 9 Endereço Inic. = 13 → interr. 1+3+4=ON 价值观: 1+4+8 = 13 ...
	Endereço Inic. = 62 → interr. 2+3+4+5+6=ON 价值观: 2+4+8+16+32 = 62
↓ON 12345678910	DIP10 = ON → Operação Master (stand-alone) Use os interruptores Dip 1~9 para definir o modo, velocidade, padrões, cor fixa, cor...etcfunções. Mais abaixo cada uma destas funções é explicada em detalhe.

Interruptores Dip 1&2: Modo (Som/auto/transicao/cor fixa):

ConfiguraçãoDIP	MODO
↓ ON 1 2 3 4 5 6 7 8 9 10	SOUND: Microfone interno activa os padrões selecionados.
↓ ON 1 2 3 4 5 6 7 8 9 10	AUTO: Os padrões selecionados correm automaticamente à velocidade desejada
↓ ON 1 2 3 4 5 6 7 8 9 10	FADE: As cores do padrão selecionado desvanecem às velocidade desejada
↓ ON 1 2 3 4 5 6 7 8 9 10	COR FIXA: Utilize os interruptores DIP 6,7,8 & 9 para selectionar as cores desejadas

Interruptores Dip 3,4 & 5:Velocidade (de rápido a lento):

ConfiguraçãoDIP	ModoAuto/Transição
↓ON 12345678910	Velocidade 1	Rápido
↓ON 12345678910	Velocidade 2
↓ON 12345678910	Velocidade 3
↓ON 12345678910	Velocidade 4
↓ON 12345678910	Velocidade 5
↓ON 12345678910	Velocidade 6
↓ON 12345678910	Velocidade 7
↓ON 12345678910	Velocidade 8	Lento

Interruptores Dip 6.7 .8 & 9: Sequência & Cor:

ConfiguraçãoDIP	MODO SOM & AUTO	MODO COR FIXA
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Standard	Branco
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Brillhante	Vermelho
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência modo	Laranja
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência spectrum aleatoria	Ámbar
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Spectrum	Amarelo
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Dinâmica	Amarelo claro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Vermelho – Cyan	Verde maçã
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Verde – Púrpura	Verde-claro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Azul – Vermelho	Verde
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Amarelo – Azul	Ciano
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Vermelho – Verde	Azul
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Amarelo – Verde	Azul-escuro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Cyan – Laranja	Roxo
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Verde – Púrpura claro	Roxo claro
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Vermelho – Amarelo	Magenta
↓ON 1 2 3 4 5 6 7 8 9 10	Sequência Amarelo Dourado – Azul	Rosa

INSTALAÇÃO ELECTRICA

A instalacao eletrica devera ser executada apenas por pessoal qualificado e de acordo com as regulamentoacoes de seguranca eletrica e mecanica do seu pais.

Como conectar projectores LED a saida da unidade:

Important: Desligue o Mini Led Manager antes de instalar os projectores LED! A cargo total maxima do Mini Led Manager é de 100W, distribuidos pelas 3 cores: cada uma das 3 cores tem uma energia maxima de 33W! Asssegure-se que não sobrecarrega o cabo de saia!

O cabo de saía (6) usa um conector especial de 4 pin. Podem-se ligar 2 típos differs de projectores LED passivos:

A. Projectores LED com conector especial de 4 pin (ex. LED STRIP):

Esta é a maneira mais fácil de fazer as liações. Fixe todos os projectores correctamente e ligue-os em cadeia atraves dos cabos de entrada/saida até que

WELL CONNECTED

atinja a entrega Tmaxa permitida. Certifique-se de aperture o anel de plastico do conector.

B. Projectores LED com fios abertos (ex. LED GROUND LIGHT):

Use o cabo de conversão fornecido e conecte os 4 fios internos ao 4 fios correspondentes dos projectores LED (na maior parte dos casos as cores dos fios coincidem com as cores dos LEDs). Assecure-se que não excessude a energia mais proxima permitida:

Fio branco: Este é o cabo terra (anodo)
- Fio vermelho: Este é a potência para os LEDs vermelhos (max. 33W)
- Fio verde: Este é a potência para os LEDs verdes (max. 33W)
- Fio azul: Este é a potência para os LEDs azuis (max. 33W)

Instalação électrique em modo Master/slave:

• Tera que ligar em cadeia as entradas/saías DMX de 2 ou mais unidades com um cabo balanceado de boa qualidade.

• Coloque a unidade com a entrada DMX livre em modo Master, as outras unidas medam automaticamente para modo slave. Os interruptores DIP nas unidas slave ficam desactivados.

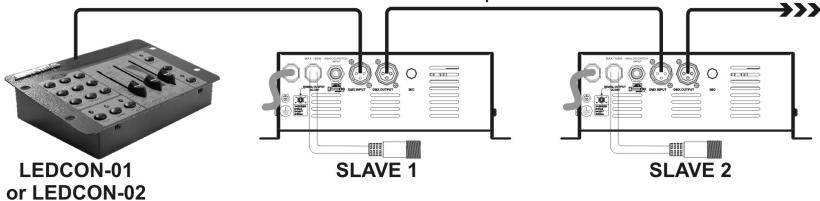

Instalacao eletrica em modo Master/slave com controlo remoto LEDCON-02 (ou LEDCON-01):

• Tera que ligar en cadeia as entradas/saías DMX de 1 ou mais unidades com a saía do controlo remoto LEDCON-02 usingo um cabo balanceado de boa calidad

• O controlador remoto LEDCON-02 está夠話用的。
• O controlador remoto LEDCON-02 é a forma de controlar os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os os OS.
• O controlador remoto LEDCON-02 é a forma de controlar todos os os os os os os os os os os os OS.
• O controlador remoto LEDCON-02 é a forma de controlar todos dos-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os-os(OS).
• O protocolo DMX é um sinal de alta velocidade uso para controlar equipamento inteligente de iluminação. Tera de ligar em cadeia o seu controlador DMX e todas as unidades conectadas com um cabo balanceado de boa qualidade

• Para prevenir comportamento estranho dos efeitos de luz, devido a interféncias, tem de usar um finalizador de 90Ω a 120Ω no final da caedeia. Nunca use cabos divididos em Y, simplesmente não funciona!
• Interruptor DIP 10 deverá estar definido para OFF en todas as unidades. Cada a unidadna caedeia precisea do seu endereço inicial para saber quais os comandos do controlador DMX a descodificar. quando precisar de mucha potência pode u Managers e dar-lhes o mesmo endereço inicial. Veja a seção anterior e veja como:

Ligando um interruptor analógico除外 para blackout:

Usando um interruptor normal de ligar/desligar, pode colocar a saida do Mini LED Manager em modo blackout, mesmo que estega a ser controlado por DMX: por exemplo pode usar um "interruptor de parede" para ligar/desligar o Mini LED Manager aMASTER quando!

• Conectar ao interruptor de parede na posicao OFF (contactos abertos): Saia Ligada
• Conectarao ao interruptor de parede na posicao ON (contactos fechados): Saida Desligada

AUTOMATIC DMX ADDRESSING

Como definir os endereços DMX:

Existem 3 maneiras de definir os endereços DMX das unidas. Se usar as opções de configuração

A, B tem de colocar todos os interruptores na posicao OFF

A. Configurar canal DMX individualmente por mini LED Manager:

• Verifique que todos os interruptores DIP está na posção OFF!
• Verifique que todos os cabos DMX de todas as unidades estáligados.
• Conecte a primaira unidade a um controlador DMX universal.
• Conecte todas as unidades à corrente para que estas liguem.
• Defina todos os canais DMX no seu controlador a zero (valor 000)
• Defina o canal DMX, que pretende atribuir como endereço inicial DMX aovosso mini LED Manager, total maximizing valor 255)
• Pressione o botão "Auto configuraçao DMX" (6) novosso mini LED Manager
• Se desejar definir outras unidade no mesmo canal inicial DMX, simplesmente pressione o seu botão "Auto configuração DMX" (6) e este irá receber o mesmo endereço.
  Feito!

Um exemple para esclarecer:

Iremos definir o endereço inicial DMX de um mini LED Manager para 106:
- Conecte o mini LED Manager a um controlador DMX como descririto acima e verifique que todo está ligado
- Coloque todos os canais DMX do controlador DMX para zero (000)
- Agora defina o canal DMX 106 para o máximo (255)
- Pressione o botão "Auto configuração DMX" (6) no mini LED Manager.
- Feito! → O seu mini LED Manager ahora tem o endereço DMX 106!

B. Configuração DMX automatística, quando é introduziçado o fimiço de um endereço inicial dado:

Para poupar muito tempo (imagine o tempo que demora a definir os interruptores DIP de 16 unidas... ) pode definir os endereços DMX de todas as unidades na cadeia DMX pressionando apenas um botão. Sem necessidade de calcular o endereço inicial de cada unidade individual, isto está feito para si!

• Verifique que todos os interruptores DIP está na posicao OFF!
• Verifique que todos os cabos DMX de todas as unidades está ligados.

• Conecte a primaira unidade a um controlador DMX universal.

• Conecte todas as unidades à corrente para que estas liguem.

• Coloque todos os canais do controlador DMX para zero (000).
• Defina o canal DMX, que pretende atribuir como endereço inicial no seu mini LED Manager, total máximo (valor 255)
• Pressione o botão "Auto configuraçao DMX" no primeiro mini LED Manager dacadeia circa de 5 segundos.
• Feito! → O primeiro mini LED Manager nacadeia irá receber o endereço inicial DMX que escolher e irá calcular automaticamente e programar os endereços DMX de todas as outras unidas dacadeia DMX!

Umexampleparaesclarecer:

Queremos definir o endereço DMX de 16 unidas, o endereço inicial DMX do primeiro mini LED Manager tem de ser 202:

• Conecte todos os mini LED Manager a um controlador DMX como descririto acima e verifique que está todos ligados à corrente.
• Coloque todos os canais do controlador DMX para zero (000).
• Agora colique o canal DMX 202 no máximo (255)
• Pressione o botão "Auto configuraçao DMX" no primeiro mini LED Manager da cadeia circa de 5 seg.
• Feito! → O primeiro mini LED Manager nacadeia irá receber o endereço inicial DMX 202 e irá calcular automaticamente e programas os endereços DMX de todas as outras unidas nacadeia DM!

Isto significa que o 2° mini LED Manager automaticamente receive o endereço 206, o 3° tem o endereço 210, ..., até que o 16° mini LED Manager que automaticamente receive o endereço inicial 262.

Acabou de programar 16 mini LED Manager, isto demorou cerca de 10 segundos!!

Atença: Pode mistrurar estas unidades com outros efeitos DMX que não tenham a opção "Auto Configuração DMX". Neste caso tera de definir os endereços DMX destes efeitos DMX_manualmente! Pode也是非常 mistrurar o Mini LED Manager com outros produits LED da JB Systems que tenham a função auto DMX. Irão receber automaticamente os seuis endereços DMX

INSTRUÇOES DE UTILIZACHO

A. Uma unidade em modo Autônomo:

• Ligue os projectores LED ao MINI LED MANAGER como indicaçao nas secções anteriores.
• Ligue a unidade e veja a该怎么 "Configurações dos interruptores DIP" para se familiarizar com as variedes funções dos botões e faders.

B. Duas ou mais unidades em modo master/slave:

• Ligue os projectores LED ao MINI LED MANAGER como indicaçao nas secções anteriores.
• Ligue as unidas de entre si tal como explicado na sequencia sobre instalacao eletrica. (não é necessario configurar um endereço DMXI!)
• Ligue os MINI LED Managers. Apenas poderá usar os controlos da unidade Master, os controlos das restantes está desactivados veja a secção “Configurações dos interruptores DIP” para se familiarizar com as variedes funções dos botões e faders da unidade Master.

C. Ligado ao controlador optional LEDCON-02 (or LEDCON-01) para controlo remoto:

Na maior parte dos casos o MINI LED MANAGER está instalado numa parede, jusqu'ào projectores LED. Se desejar temasico fáclic as suas funções, pode ligar o controlador remotLEDCON-01 ao (primeiro) MINI LED MANAGER. As outras ligações são identécas às das configurações de autônomo e de master/slave. Não se esqueça de efetuar a funcão configuração automatica DMX no LEDCON-02!

D. Contralado através de um controlador DMX universal:

• Ligue os projectores LED ao MINI LED MANAGER como indicaçao nas secções anteriores.
• Conecte o(s) MINI LED MANAGER(s) com todos os outros dispositivos DMX na cadeia DMX.
• Ligue todas as unidas e configure os endereços DMX apropriados. (não se esqueça de colocar o interruptor DIP 10 em OFF)
• Ligue o seu controlador DMX universal e veja aanela DMX abaixo indicada para controlar os Mini LED Managers conectados:

DMX512 Configuration
Ch1	Ch2	Ch3	Ch4
RED	GREEN	BLUE	DIMMER/STROBE
255 100%	255 100%	255 100%	248-255 OPEN 201-247 191-200 SOUND CHASE 8-190 0-7 CLOSED
0 0%	0 0%	0 0%

ESPECIFICAÇÖES

Entrada de alimentacao: AC 230V~50Hz

Fusivel: 3,15A/250V fusao lenta (vidro 20mm)

Voltagem de saída para LEDs: DC 24V anodo comum

Potência de saía para LEDs: 1x 100W max.

o Vermelho: 33W max.
o Verde: 33W max.
O Azul: 33W max.

Ligacoes DMX: XLR 3 pinos (DMX-512 standard)

Canais DMX: 4 (CH1: vermelho, CH2: verde, CH3:azul, CH4:dimmer/strobe)

Entrada Audio: Nenhuma, microfone interno

Tamanho: 255 × 110 × 88 mm (ver desenhobabaixo)

Peso: 1,82kg

Estas informacoes está sujeitas a alteracoes sem avis previo Pode fazer download da versao mais recente deste manual no nosso site: www.beglec.com
