MANUAL DE UTILIZADOR DSP-12 BEGLEC

Tente recicular a unidade e as pilhas usadas respeitando o ambiente e em conformidade com as normas vigentes no seu País.

OPERATION MANUAL

• Regulador de intensidade de 12 canais + switch pack
• Carga maxima de 10A por canal con disjuntores automaticos de 10A
• Entradas 0/10V DMX e analógicas
• Endereço de canais em bloco ou individual (soft patch)
• Selecção de curva de canais geral ou individual: interruptor, curva linear ou quadrada)
• Controlo de canal geral ou individual 0-100% (não é necessário pailen de controlo)
• Pré-aquecimento de canal geral ou individual 0-50%
• Falha DMX: memória automática DMX, 0/10V analógicos automaticos ou sequências incorpuras
• Correção de fase para curvas de intensidade lineares
• Display LCD com indicatoroes de safda dos canais
• Entradas trifásicas e monofásicas 230Vac 50~60Hz
• Configuração por menu
• Memória para falha de corrente

ANTES DE UTILIZAR

Verifique o conteudo:

Certifique-se que a caixa contentem os seguients artigos:

DSP12 dimmer/switchnpack
- Manual do utiliser

CUIDADOS A TER NA UTILIZAZão

INSTRUÇÉS DE SEGURANÇA:

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATENÇA: De forma a fazer o risco dechoque eletrico, não remove peças daunidade. Não tente fazer reparações. Contacte pessoal qualificado.

O símbolo composto por um triángulo equilátero com um relâmpago no interior alerta para a presence de voltagem perigosa não isolada no interior do produits que poderá constituir risco deCHOque electrolyico.

O símbolo composto por um triángulo equilátero com um punto de exclamação alerta ou utilizador para a Presence de instruções importantes de utilizesçao e manutençao do produits.

GUIA DE INSTALLACION:

• Colocar ou utilizes a unidade durante longos periodos de tempo perto de fontes de calor, tais como amplificadores, holofotes, etc., irá afectar o desempinho da unidade e poderá até danificá-la.
• Reduza ao minimum o perigo de pancadas e vibrações durante o transporte daunities.
• Quando colocar a unidade numa cabine ou numa mala, certifique-se que há ventilação de modo a permitir a evacuação do calor produzido pela unidade.
• De forma a registrar a formação de condensação no interior daunities, ao transporte à para ambiente quando aguarde algo temo de modo a que fazer uma Ambientação à temperatura. A condensação pode会影响 o desempenho da equipe.
• Escolha com cuidado o local da instalação. Evite a Presence de fontes de calor. Evite locais onde ha a Presence de vibrações, poeira ou humidade.
• De modo a evacitar risco de fogo ouCHOque electrico, nao exponha este produits a chuva ou humidade.
• De forma a evacitar o risco deCHOque electrico, não retire a cobertura da unidade.
  Caso surja algoq problema,contacte o seu revendedor.
• Não introduza objectos de metal nemVERTA liquidos no interior do produits, correrá risco deCHOque elcctrico ou podera danificar o produits. Caso algo umbjecto estranho entre em contacto com o interior da unidade, deslue-a de immediato da corrente.
• Esta unidade pode causar interferência na receção de rádio ou televisão.
• Muito importante: esta unión deverá estar ligada à Terra.

MANUTENÇÃO

Utilize um pano limpo ligeiramente humedecido em agua. Evite introduzir água dentro da unidade. Não utilize liquidos voláteis como benzeno ou diluente, éra danificar a unidade.

PANEL FRONTAL

1. DISPLAY LCD: Monitoriza os níveis de saída dos canais e auxília o'utilizar na configuração dos不同类型 menus.

Em condições normais deestrutura o display minha os nivis de saia da canais (ver imagem): O eira minha 12 canais e A, B e C correspondem ao canais 10, 11 e 12. Acima de cada canal encontra-se uma barra que indica o respectivo niven de intensidade. O primeiro digito indica o nome do ultimo canal a ser alterado. (Na imagem, o valor de intensidade do canal 6 foi o ultimo a ser alterado.)

1. LED DMX: Pisca quando um sinal DMX é detectado.
2. Botão MENU: Permite aceder aos不同类型 menus de configuração. Consulte "Menu de Configuração" para obter mais informação.
3. Botão UP: Permite percorrer os menus eLERar os valores.
4. Botão DOWN: Permite percorrer os menus e diminuir os values.
5. Botão ESC: Permite recuar um passo no;nível do menu ou abandonar o Sistema do menu.
6. MODULOS DE SAIDA: Cadamanso comporto o nivel de potencia para um canal. Na parte darente dosmosculosencram-seos disjuntores automaticosde 10A. Em caso de curto-circuito estes disjuntores irao desligar-se de forma a proteger os niveis de saida do DSP12. ApoS inspeccionar as instalacoes podera ligar os disjuntores novamente. Em condiçõesnormaisdefunacionamentoestedesdisjuntores estáoomepre ligados.Alémdo display LCDexistealsoomLEDque indica o nivel de saida do canal.Em caso de problemascomum modulo,desaperte simplementmente os parafusos correspondentes,retireo modulo e entregue-o ao seu revendedor para que sera reparado.

LIGAÇÖES (sinais de controlo)

1. ENTRADAS ANALOGICAS: Conector SUB-D 15 utilizado para as entradas analógicas 0 10Vdc

2. Pins 1 a 12 correspondem aes canais 1 a 12

3. Pins 13 e 14 não são utilizados
   Pin 15 é a ligaçao Terra (GND)

Atença: A entrada analógica funciona apenas quando a opção "DMX fail" está definida para "Analog" e nenhum sinal DMX está ligado ao DSP12 (LED DMX está apagado).

1. ENTRADA DMX: Conector XLR macho utilizdo para ligar o DSP12 a um controlador DMX ou a qualquer窗外 DMX na cadeia.

2. SAÍDA DMX: Conector XLR fêmea utilizdo para ligar o DSP12 à unidade seguinte na cadeia DMX.

LIGAÇÖES (entrada/saïdas corrente)

Esta unidade deverá ser instalada unicamente por pessoal qualificado, cumprindo as regras para instalações electricas vigentes no seu País! Após a instalação volta a colocar as tampas de metal e não se esqueça de utilizes capulas de acesso indicadas para cabos (ver imagem) de forma a proteger os fios de tracção e fricção indesejada.

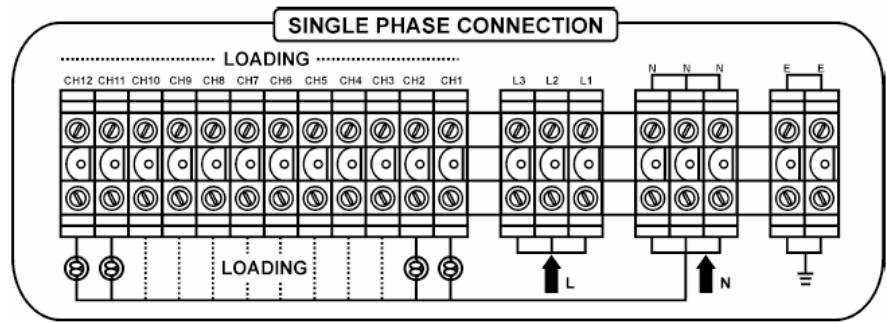

- INSTALAÇÃO MONOFÁSICA (2 fios “L”+“N”+ fio terra “E”:

• Visto que dispõe de apenas 1 fio fase (L) tera de estabelecer ligações em ponte (bridge) entre as entradas L1/L2/L3 e ligar o fio fase a estas entradas.
• Ligue o neutro (N) à entrada N.
• Ligue as saías entre cada saía de canal o fio neutro (N)
• Não se esqueça de estabelecer correctamente a ligaçao à terra!

- INSTALAÇÃO TRIFÁSICA (4fios “L1+L2+L3+N” + fio terra “E”:

• Visto que dispõe de 3 fios fase, poderá ligá-los directamente às correspondentes entradas L1/L2/L3. (ver imagem)
• Ligue o neutro (N) à entrada N. (ver imagem)
• Ligue as saidas entre cada saía de canal e o fio neutro (N)
• Não se esqueça de estabelecer correctamente a ligaçao à terra!

MENUS DE CONFIGURAÇÃO

Por favor consulte o diagrama que se segue de forma a comprehender perfeitamente a estrutura de menus do DSP12:

É possível ver claramente que botões deve pressionar para selecionar determinada função. Geralmente o DSP12 funciona em modo normal (display minhaNJweis de saída dos canais). Pressione o botão "menu" para aceder aos menus de configuraçao. Utilizando os botões "up/down" poderá percorrer os 6 menus disponíveis. Se utilizes o botão "esc" poderá recuar um passo no menu. Àpos +/-30seg o DSP12 volta automaticamente ao modo normal deestruturação.

No capitulo que se segue poderá ler mais acerca de cada funcão.

ITENS DO MENU

- DMX FAIL:

O DSP12 funciona com 0/10V analógicos ou sinais de entrada digitais DMX-512. Os sinais DMX tem prioridade sobre as entradas analógicas. Isto significava que sou poderá utilizes as entradas analógicas quando nenhum sinal DMX for detectado. quando o sinal DMX não está presente, existem 3 opções:

Hold:

Em caso de falha DMX (DMX-fail) o DSP12 guarda a ultima pena nas saidas.

• Pressione "menu" e "up/down" atte que o display MOSTe "Dmx fail".
• Pressione "menu" novamente: o display minha uma das 3 opções.
• Pressione "up/down" até que o display mostre "Hold"
• Pressione "esc" para guardar esta opção e sair do menu.

- Analog:

Em caso de falha DMX (DMX-fail) o DSP12enta em modo analógico 0/10V.

• Pressione "menu" e "up/down" atte que o display mostre "Dmx fail".
• Pressione "menu" novamente: o display minha uma das 3 opções.
• Pressione "up/down" até que o displayMOSTe "Analog"
• Pressione "esc" para guardar esta opção e sair do menu.

- Prog 01 ... Prog 12:

Em caso de falha DMX o DSP12 minha uma das 12 sequências incorpuras.

• Pressione "menu" e "up/down" atte que o display MOSTRE "Dmx fail".
• Pressione "menu" novamente: o display minha uma das 3 opções.
• Pressione "up/down" ante que o display mostre o programa pretendedo (Prog 01 ... 12)
• Pressione "esc" e "up/down" para seleccionar a velocidade pretendida.
• Pressione "esc" para guardar a velocidade selecionada e sair do menu.

- PRESET:

O DSP12 pode functionar sem um controlador para os sinais de entrada. Esta é uma boa solução caso necessite apenas de umCERTO nível de saída em cada canal durante um longo periodo de tempo (lojas, montras de exposicao, bares, etc...) Isto pode ser feito com a opçao Preset. É possivel definir um determinado nível para todos os canais em simultâneo ou para cada canal individualmente.

- Preset para todos os canais:

• Pressione "menu" e "up/down" até que o display mostre "Preset".
• Pressione "menu" novamente: o display minha uma das两大 opções.
• Pressione "up/down" été que o displayMOSTRE "All"(todos)
• Pressione "menu" para seleccionar esta opção.
• Pressione "up/down" para definir o;nivel geral pretendedo.
• Pressione "esc" para guardar o;nivel pretended e sair do menu.

- Preset para canais individuais:

• Pressione "menu" e "up/down" atte que o display mostre "Preset".
• Pressione "menu" novamente: o display minha uma das两大 opções.
• Pressione "up/down" até que o display mostre "Single" (individual)

• Pressione "menu" para seleccionar esta opcao: o display minha o numero de canal na primaryainha e o valor de intensidade na segundaLINHA.

• Pressione "menu" para alternar entre ambas as linhas.

• Pressione "up/down" para definir os niveis de intensidade e números de canais pretendedos até que todos os canais esteyam configurados.
• Pressione "esc" para guardar as definições e sair do menu.

CURVE:

Com o DSP12 é possível selecionar um modo de funciona差别e (curve (curva)) para cada canal individual.Esta é uma caracteristicautil caso necessite de ligar/desligarefeitos luminosos tendo que ao mesmo tempo diminuir a intensidade de lampadas. Existem 3 curvas possiveis:

- SeLECTIONARUMACURVApara todos os canais:

• Pressione "menu" e "up/down" até que o displayMOSTRE "Curve".
• Pressione "menu" novamente: o display minha uma das 2 opções.
• Pressione "up/down" até que o displayMOSTRE "All"
• Pressione "menu" para seleccionar esta opção.
• Pressione "up/down" para seleccionar una das 3 curvas
• Pressione "esc" para guardar a curva seleccionada e sair do menu.

- SeLECTIONAR una curva para canais individuales:

• Pressione "menu" e "up/down" atte que o display mostre "Curve".
• Pressione "menu" novamente: o display minha uma das 2 opções.
• Pressione "up/down" atte que o display mostre "Single"
• Pressione "menu" para seleccionar esta opcao: o display minha o numero do canal na primarya LINHA e a curva na segunda LINHA.
• Pressione "menu" para alternar entre ambas as linhas.
• Pressione "up/down" para definir as curvas pretendidas e os他们在 canal até que todos os canais esteyam configurados.
• Pressione "esc" para guardar as curvas seleccionadas e sair do menu.

- PREHEAT:

O DSP12 permite definir um nível de pré-aquecimento até 50% para todos os canais em simultâneo ou para cada canal emeparado. Visto que esta funcção mantém o filamento da lâmpada a certa temperatura, a correnteutilizada para acender a lâmpada é muito inferior. Regra geral, esta caractéristica prolonga consideravelmente a duração da lâmpada.

- Preheat em todos os canais:

• Pressione "menu" e "up/down" atte que o display mostre "Preheat".

• Pressione "menu" novamente: o display minhaumas das 2 opções.

• Pressione "up/down" até que o displayMOSTRE "All"

• Pressione "menu" para seleccionar esta opção.
• Pressione "up/down" para seleccionar o;nivel geral pretended.
• Pressione "esc" para guardar o;nivel seleccionado e sair do menu.

- Preheat para canais individuais:

• Pressione "menu" e "up/down" atte que o display mostre "Preheat".
• Pressione "menu" novamente: o display minha uma das 2 opções.
• Pressione "up/down" até que o displayMOSTRE "Single
• Pressione "menu" para seleccionar esta opcao: o display minha o numero do canal na primeira LINHA e o;nivel preheat na segunda LINHA.
• Pressione "menu" para alternar entre ambas as linhas.
• Pressione "up/down" para definir níveis preheat pretendidos e os他们在 canal até que todos os canais estjam configurados.
• Pressione "esc" para guardar os níveis preheat selecciónados e sair do menu.

- DMX ADDRESSING (endereçOs dmx):

O DSP12 permite definir um endereço inicial DMX para a unidade ou para cada um dos canais em分开. Devido a esta opção "soft patch", definir endereços DMX torna-se uma operação bastante flexível.

- Definir um endereço para a unidade:

• Pressione "menu" e "up/down" atte que o display MOSTe "Dmx addr"
• Pressione "menu" novamente: o display minhaumas das 2 opções.
• Pressione "up/down" eté que o display主義 "Block"
• Pressione "menu" para seleccionar esta opção.
• Pressione "up/down" para definir o endereço inicial pretendido para o DSP12.
• Pressione "esc" para guardar o endereço selecionado e sair do menu.

- Definir um endereço inicial para canais individuais:

• Pressione "menu" e "up/down" atte que o display MOSTRE "Dmx addr"
• Pressione "menu" novamente: o display minha uma das 2 opções.
• Pressione "up/down" atte que o display MOSTe "Single"
• Pressione "menu" para selecciónar esta opção: o display minha ou número do canal na primeira LINHA e o endereço DMX na segunda LINHA.
• Pressione "menu" para alternar entre ambas as linhas.
• Pressione "up/down" para definir os endereços iniciais pretendidos e os números de canal até que todos os canais estejam configurados.
• Pressione "esc" para guardar os endereços selecionados e sair do menu.

PHASE CORRECTION:

De forma a poder produzir curvas lineares perfeitas o DSP12 contém umsystema de correção de fase incorporeal. Geralmente esta funcçãodeer está sempre ligada. Contudo,algumas mesas de luz contentem sistemas de correçãode fase incorporados que não podem ser desligados. Nestes casos, a correção de fase do DSP12 pode ser desligada.

- Ligar/desligar a correccao de fase:

• Pressione "menu" e "up/down" atte que o display mostre "Pha corr"
• Pressione "menu" novamente: o display minhaumas das 2 opções (on/off)
• Pressione "up/down" até que o displayMOSTRA opçaopretendida.
• Pressione "esc" para guardar a opçao selecionada e sair do menu.

ESPECIFICAções

Fonte Alimentação:

Monofásica 230Vac 50~60Hz (2 fios)

Trifasica 230Vac50 60Hz (4 fios)

Saidas de corrente:
