MANUAL DE UTILIZADOR LC AKG

Favor leia este manual antes de usar o equipamento!

Seite

1 Aviso de seguranca/Descrição 53

1.1 Aviso de segurarca. 53
1.2 Volume de farecimento 53
1.3 Acessórios.optionais 53
1.4 Characteristicaspeciais. 53
1.5 Apresentação 54

2 Conexão 55

3 Aplicacao 56

3.1 Introducao 56
3.2 Distancia de captação eefeito de proximidade 56
3.3 Angulo de incidencia do som 56
3.4 Realimentacao 57
3.5 Coro acompanhante 58
3.6InstalaroPB1000 58

4 Limpeza 59

4.1 Superficie do microfone 59
4.2 Paravento interno 59

5 Resolver problemas 60

6 Especificações 61

1 Aviso de seguranca / Descrição

Certifique-se de que o aparenho ao qual pretende ligar o microfone está ligado à terra e que correponde às normas de segurarça.

1 LC	1 SA 61	1 PB 1000	1estojo de microfone

Verifique se a embalagem contentem todos os componentes acima indicados. Caso falte algo, favor entre em contaço a concessionária da AKG.

• Os acessórios.optionais encontrará no catalogo/na brochure atual da AKG ou em www.akg.com. A concessionária terá mais informações disponíveis.
• Microfone condensador robusto para captação vocal em palcos.
• Proteção segura do transdutor do microfone atraves da tampa de grade de aço para molas quase indeformavel.
• Paravento e filtro pop integrado para a supressão eficaz de ruidos de pop e respiração.
• Suporte elástico do transdutor para suprimir de forma eficaz os ruidos provocados pela manipulação e pelo cabo.
• Alta segurarça quando à realimentação através da CHARACTERística cardíode independente da frequência.
• Adaptador Presence Boost PB 1000 para optimizar a clareza daPALavra.

1.1 Aviso de segurarca

1.3 Acessórios.optionais

1.4 Caracteristicas especialis

1.5 Apresentação

1 Descrição

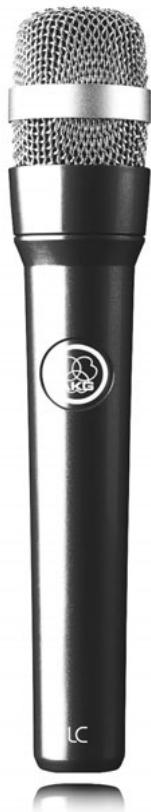

O microfone condensador LC é um microfone vocal para o uso professionnel no palco.

Sua resposta de frequência projetada especialmente para captar a voz feminina proporcióna um som equilibrado e a CHARACTERística direcional cardíotide reduz o risco de realimentação.

Uma tampa gradeada quase indeformavel de aço de mola assim como a carcaça estável moldada sob pressão de zinco-aluminio protegem de forma eficaz o microfone e a capsaula de danos durante o uso diario "on the road".

A grade externa, juntamente com o tecido especial por baixo, serve como paravento eliminando ruidos de pop e de SOPRO, assim como una acentuação exagerada de sons sibilantes.

O adaptador Presence Boost PB 1000 incluido na embalagem proportiona um pico de aprox. 5 dB entre 5 kHz e 9 kHz para optimizar a clareza daPALavra.

O L C é um microfone de condensador e por isto precisa de uma alimentacao de corrente.

O microfone possui uma saida balanceada com um plugue XLR com 3 pólos:

Pino 1 = massa

Pino 2 = audio (em fase)

Pino 3 = audio

1. Ligue o microfone com um cabo XLR a uma entrada de microfone XLR balanceada com alimentacao fantasma.
2. Ligue a alimentação fantasma. (Veja as instruções de uso do equipamento ao qual o microfone está ligado.)

3.1 Introdução

3 Aplicacao.

Um microfone de canto proportiona-lhe muitas possibilidades de modifier o som da sua voz como é produzido atraves da instalacao de sonorização.

Preste atenção às seguides instruções para aplicar o seu microfone de melhor forma possível.

3.2 Distência de captação eefeito de proximidade

Em geral a sua voz sera reproduzida de forma mais branda e mais suave quando mais curta for a distancia entre os lábios e o microfone, quando com uma maior distança do microfone o som sera reproduzido de forma mais distante e mais retumbante porque a acústica da sala se manifesta mais forte.

Por isso pode dar à sua voz uma aparência mais agressiva, neutra, ou mais suave, alterando a distância do microfone.

0 efeito de proximidade surge a uma distência de menos de 5 cm, enfatizando mais os graves. Torna o som da sua voz mais profundo, volumoso, intimo, dando mais para as frequências baixas.

3.3 Ångulo de incidência do som

Veja fig. 1.

Fig.1: Posicao típica do microfone

Cante no microfone duma posicao lateral ou acima do microfone. Desta forma obtem um som equilibrado e natural. Se cantar diretamente no microfone serao Transmitidos nao so os ruidos da respiracao, mas tambem os sons fechados (t,p),e os sons sibilantes (s,ch,tch) são enfatizados de

maneira não natural.

3 Aplicacao.

3.4 Realimentação

Fig. 2: Posicionamento do microfone para minimizar o risco de realimentacao.

A realimentação surge porque uma parte do som emitido pelos alto-falantes é captaçoPEG microfone, amplificado e de novo alimentado ao alto-falantes. A partir de umCERTO volume a instalação de som uva e apita, e pode ser controlada so girando o botão do volume para uma posicao de volume menor.

Para minimizar este perigo, o microfone possui uma caracteristica cardioide: é mais sensivel ao som que entra pelarente (a voz), quando quase não capta o som que entra pelo lado ou do lado deTRS(p.ex.de alto-falantesdemonitoreado).

A menor possibiliade de realimentacao é garantida ao posicionar os alto-falantes PA em fronte dos microfones (na borda da fronte do palco).

Se usar alto-falantes de monitorado nunca direcione o seu microfone para os monitores ou os alto-falantes PA.

A realimamento pode ser provocada también por efeitos de rsonência (em consquência da acústica da sala) especialmente na faixa das freqüências baixas, ou soit, indiretamente pelo efeito de proximidade. Neste caso frequentementesole precisa deLERMatar a distancia do microfone paraaabcar com a realimeração.

Vejafig.2.

3.5 Coro acompanhante
Fig. 3: Duas pessoas using um microfone sé.

3 Aplicacao.

1. Nunca deixe mais deemas pessoas usar o mesmo microfone.
2. O microfone é muito insensivel ao som que entra pelo lado. Se os/as vocalistas cantarem num angulo maior de 35^ em790a microfone,deeria posicionalo o regulator do nivel do

canal do microfone tao alto que o perigo de realimentacao acustica seria demasiadamente grande.

3.6 Instalar o PB 1000

Fig.4: Capsula sem (1) e com (2b) o PB 1000

Veja fig. 4.

1. Desaparafuse eremova a grade.

2. Encaixe o PB 1000 completeness na capsaula com um ligeiro movimento giratorio, até que chegue ao esbarro.

3. Quando instalala ou remove o PB 1000 certificque-se de aperture a capsa e a suspensao elastica de borracha negra para evitar de a capsa ser seperada da suspensao elastica.

4 Limpeza

• Limpe a superficie da carcaça do microfone com um pano molhado em água.

• Desande a grade externa do microfone no sentido inverso ao dos ponteiros do relógio.

• Remova o paravento da grade externa e lave-o com agua de sabão.
• Deixe o paravento secau durante a noite.
• Insira o paravento na grade externa e fixe a grade externa ao microfone girando-a no sentido dos ponteiros do relógio.

Problema	Causa possível	Como resolver
Não há som.	1. A mesa de mixagem/o amplificador está desligado(a).2. O fader do canal ou de SOMA na mesa de mixagem ou o regulador de volume do amplífico está em zero.3. O microfone não está ligado à mesa de mixagem ou ao amplífico.4. Oplugue do cabo não está connectado corretramente.5. O cabo tem defeito.6. Não há tensão de alimentação.	1. Ligar a mesa de mixagem/o amplífico.2. Ajustar o fader do canal ou de SOMA na mesa de mixagem ou o regulador de volume do amplífico ao nível desejado.3. Ligar o microfone às mesa de mixagem ou ao amplífico.4. Conectar o plugue do cabo novamente.5. Controlar o cabo e substi-tui-lo, se for necessário.6. Ligar a alimentação fan-tasma. VerIFICAR o cabo e substituir, se for necessário.
Distorções.	1. O controle Gain na mesa de mixagem ou no módulo de emissor não está ajustado corretramente.2. A entrada da mesa de mixagem é muito sensivel.	1. Ajustar o controle de ma-neaira que as distorções de-sapareçam.2. Inserir um pré-atenuador de 10 dB entre o cabo de microfone e a entrada.
O microfone soa cada vez mais indistinto.	• O paravento externo ou in-terno está suja e por isso atenua freqüências altas.	• Limpar o paravento externo ou interno.

Caraterística directional:	cardiõde
Resposta de frequência:	60 - 20.000 Hz
Sensibilitadé:	4 mV/Pa (-48 dBV ref. a 1 V/Pa)
Pressão sonora limite para 1% / 3% de distorsão:	140 / 145 dB SPL
Nível equivalente de ruído:	25 dB(A) conforme IEC 60268-4
Reação sinal/ruído (ponderação A):	69 dB
Impedância electrolytica:	≤ 200 ohms
Impedância de cargo recomendada:	≥ 2000 ohms
Alimentação:	alimentação fantasma de 9 a 52 V conforme IEC 61938
Consumo de corrente:	aprox. 4,3 mA
Tipo de conetor:	XLR tripolar
Superfíce:	preto mate
Dimensoes:	comprimento: 185 mm, diâmetro: 34 mm
Peso láquido	260 g
Peso bruto:	620 g
Este produit corresponde às normas citadas na declaração de conformidade, que podePEDir na)nossa página da web http://www.agens.com, ouenviando-nos um email para [e-mail].

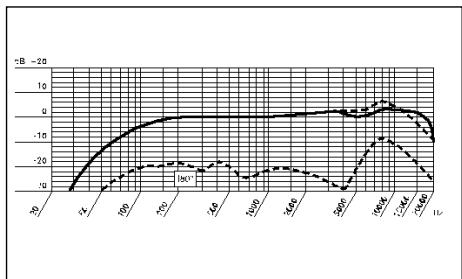

Resposta de frequência

Diagrama polar
