BEDIENUNGSANLEITUNG LC AKG
BEDIENUNGSCANLEITUNG S.2
Bitte vor Inbetriebnahme des Gerätes lesen!
USERINSTRUCTIONS .p.12
1 Sicherheitshinweis/Beschreibung 3
1.1 Sicherheitshinweis 3
1.2 Lieferumfang 3
1.3 Optionales Zubehör 3
1.4 Besondere Merkmale 3
1.5 Kurzbeschreibung 4
2 Anschluss 5
3 Anwendung 6
3.1 Einleitung 6
3.2 Besprechungsabstand und Naheffekt 6
3.3 Schalleinfallswinkel 6
3.4 Rückkopplung 7
3.5 Begleitchor 8
3.6 PB 1000 montieren 8
4 Reinigung 9
4.1 Gehäuseoberfläche 9
4.2 Innenwindschutz 9
5Fehlerbehebung 10
6 Technische Daten 11
1 Sicherheitshinweis/Beschreibung
Überprüfen Sieitte,obdasGerat,an dasSie dasMikrofon an-schlieBemochten，dengültigenSicherheitsbestimmungenentsprichtundmiteiner Sicherheitsderungversehenist.
Kontrollieren Sieitte, ob die Verpackung alle oben angeführten Teile enthalt. Falls etwas feht, wenden Sie sichitte an ihren AKG-Handling.
- Optionales Zubehör finden Sie im aktuellen AKG-Katalog/Folder oder auf www.agens.com. Ihr Handler berät SieGREne.
- Robustes Kondensator-Vokalmikrofon für den Einsatz auf der Bühne
- Sicherer Schutz des Mikrofonwandlers durch nahezu undeformierbare Gitterkappe aus Federstahl
- Integrieres Wind- und Popfilter unterrückt werkungsvoll Pop- und Atemgeräutsche.
- Elastische Lagerung des Wandlersystems reduziert Griffund Kabelgeräuche.
- Hohe Rückkopplungssicherheit durch frequenzunabhängige nierenförmige Richtcharakteristik
Presence Boost Adapter PB 1000 für optimale Sprachverständlichkeit
1.1 Sicherheits- hinweis
1.2 Lieferumfang
1.3 Optionales Zubehör
1.4 Besondere Merkmale
1.5 Kurz-beschreibung
1 Beschreibung
Das Kondensatormikrofon LC ist ein Vokalmikrofon für den professionellen Einsatz auf der Bühne.
Der prazise auf die spezielle Charakteristik der weiblichen Stimme abgestimmte Frequenzgang und die nierenfornige Richtcharakteristikieten他们在 ausgewogenen Sound und hohe Rückkopplungssicherheit.
Eine robuste, nahezu unverformbare Gitterkappe aus Federstahl und das stabile Zink-Alu-Druckgussgehause schützen das Mikrofon und die Kapsel wirksam vor Beschädigungen im harten Alltag "on the road".
Der Aussengrill dient zusammen mit dem darunterliegenden Spezialgewebe als Windschutz, der Pop- und Atemgeräutsche sowie eine unnatürliche Überbetonung von Zischlauten zuverlüssig ausschaltet.
Der mitgelieferte Presence Boost Adapter PB 1000 optimiert die Sprachverständlichkeit durch eine Anhebung um etwa 5 dB zwischen 5kHz und 9kHz .
2 Anschluss
Das LC ist ein Kondensatormikrofon und besteht daher eine Stromversorgung.
Das Mikrofon besitz einen symmetrischen Ausgang mit 3-poligem XLR-Stecker:
Stift 1 = Masse
Stift 2 = Tonader (inphase)
Stift 3 = Tonader
- Schlieben Sie das Mikrofon mit einem XLR-Mikrofonkabel an einen symmetrischen XLR-Mikrofoneingang mit Phantomspeisung an.
- Schalten Sie die Phantomspeisung ein. (Lesen Sie dazu in der Betriebsanleitung des jeweiligen Gerätes nach.)
3.1 Einleitung
3 Anwendung
Ein Gesangsmikrofon bietet Ihnen vielen Mochlichkeiten, den Klang ihrer Stimme, wie er durch die Beschallungsanlage wiedergegeben wird, zu gestalten.
Beachten Sieitte die folgenden Hinweise,um Ihr Mikrofon optimal einsetzen zu konnen.
3.2 Besprechungs-abstand und Naheffekt
Grundsätzlich wird ihre Stimme umso voller und weicher wiedergegeben, je kürzer der Abstand zwischen den Lippen und dem Mikrofon ist. Grübere Mikrofondistanzen bewirken hingegen ein halligeres, entfernderes Klangbild, da die Akustik des Raumes mehr zur Geltung kommt.
Sie könneniharherStimmeaggressiv,neutraloder einschmeichelndklingenglassen,indemSiedenMikrofonabstandverändern.
Der Naheffekt tritt im Abstand von weniger als 5 cm von der Schallquelle auf und bewirkt eine starke Betonung der Tiefen. Er verleiht ihrer Stimme einen voluminöseren, intimen, bassbetonten Klang.
3.3 Schall--einfallswinkel Siehe Abb.1.
Singen Sie seitlich auf das Mikrofon oder über den Mikrofon-kopf hinweg. So erhalten Sie einen ausgewogenen, naturegetreu den Klang.
Wenn Sie direkt von vorne auf das Mikrofon singen, werden nicht nur Atemgerausche mit übertragen, sondern auch Verschlusslaute (p, t) und Zisch
Abb.1:Typische Mikrofonposition
laute (s, sch, tsch) unnatürlich hervorgehoben.
3 Anwendung
3.4 Rückkopplung

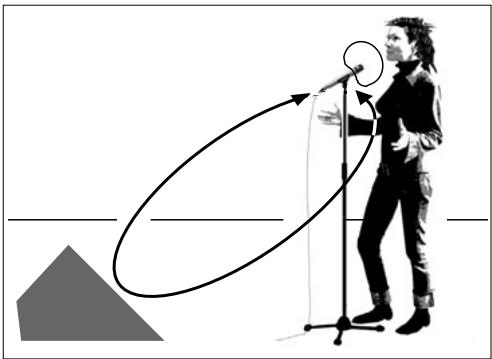

Abb.2:Mikrofonnaufstellung fur minimale Rückkopplung
Rückkopplung bedeutet, dass ein Teil des von den Lautsprechen abgegebenen Schalls vom Mikrofon aufgenommen, verständrt und wieder den Lautsprechem zugeleitet ("rückgekoppelt") wird. Ab einer bestimmten Lautstärke beginnt die Anlage zu pfeifen und kann nur durch Zurückfahren der Lautstärke wieder unter Kontrolle gebracht werden.
Um diese Gefahr zu minimieren, hat das Mikrofon eine nieren-formige Richtcharakteristik: es ist für Schall, der von vorne einnächt (die Stimme) am empfindlichsten ist, während es auf seitlich oder von hinteren einfelden Schall (z.B. von Monitorlautsprechern), kaum anspricht.
Minimale Rückkopplungsneigung erreichen Sie, indem Sie die PA-Lautsprecher vor den Mikrofonen (am vorderen Bühnenrand) aufstellen.
Wenn Sie Monitorlautsprecher verwenden,让他们 Sie Ihr Mikrofon nie direkt auf die Monitore oder die PA-Lautsprecher zeigen. Rückkopplung kann auch durch Resonanzerscheinungen (als Folge der Raumakustik), besonder im unteren Frenzbereich, ausgelost werden, also indirectr durch den Naheffekt. In thisem Fall brauchen Sie oft nur den Mikrofonabstand zu vergröbern, um die Rückkopplung zum Abreißen zu bringen.
Siehe Abb. 2.
3.5 Begleitchor
Abb. 3: Mikrofon-aufstellung für Begleitduo
3 Anwendung
- Lassen Sie nie mehr als zwei Personen auf ein gemeinsames Mikrofon singen.
- Das Mikrofon ist für seitlich einfallenden Schall sehr unempfindlich. Wenn die beiden VocalistInnen aus einem größeren Winkel als 35^ auf das Mikrofon
singen, mösten Sie den Pegelregler des Mikrofonkanals so welt aufziehen, dass die Rückkopplungsgefahr zu groß wurde.
3.6 PB 1000 montieren
Abb. 4: Kapsel ohne (1) und mit (2b) PB 1000
Siehe Abb. 4.
- Schrauben Sie die Gitterkappe ab.
- Setzen Sie den PB 1000 mit einer leichten Drehbewegung bis zum Anschlag auf die Mikrofonkapsel auf.
Wichtig!
- Sichern Sie beim Montieren und Demontieren des PB 1000 die Mikrofonkapsel in der elastischen Gummilagerung mit der Hand, um die Kapsel nicht versehentlich aus der Lagerung zu reiben.
4 Reinigung
-
Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser befeuchteten Tuch.
-
Schrauben Sie die Gitterkappe des Mikrofons gegen den Uhrzeigersinn ab.
- Nehmen Sie den Windschutz aus der Gitterkappe Heraus und reinigen Sie den Windschutz mit Seifenwasser.
- Lassen Sie den Windschutz über Nacht trocknen.
- Legen Sie den Windschutz in die Gitterkappe ein und schrauben Sie die Gitterkappe im Uhrzeigersinn auf das Mikrofon auf.
4.1 Gehäuse-oberfläche
4.2 Innenwindschutz
| Fehler | Mögliche Ursache | Abhilfe |
| Kein Ton. | 1. Mischpult und/oder Ver-stärker ausgeschaltet.2. Kanal- oder Summen-Fa-der am Mischpult oder Lautstärkeregler des Ver-stärkers steht auf Null.3. Mikrofon nicht an Mischpult oder Verstärker ange-schlossen.4. Kabelstecker nicht richtig angesteckt.5. Kabel defekt.6. Keine Speisespannung. | 1. Mischpult und/oder Ver-stärker einschalten.2. Kanal-oder Summen-Fader am Mischpult oder Laut-stärkeregler des Verstär-kers auf gewürschten Pe-gel einstehen.3. Mikrofon an Mischpult oder Verstärker anschließen.4. Kabelstecker nochmals an- stecken.5. Kabel überprüften und falls nötig ersetzen.6. Phantomspeisung ein-schalten.Kabel überprüften und falls nötig ersetzen. |
| Verzerrungen. | 1. Gain-Regler am Mischpult oder Sendermodul nicht richtig eingestellt.2. Mischpulteinggang zu empfindlich. | 1. Gain-Regler so einstellen, dass Verzerrungen ver-schwinden.2. 10-dB-Vorabschwächung zwischen Mikrofonkabel und Eingang stecken. |
| Mikrofon klingt mit der Zeit immer dumpfer. | · Verschmutzer Innenwind-schutz oder Aussenwind-schutz dampft hohe Fre-quenzen. | · Innenwindschutz bzw. Aus-senwindschutz reinigen. |
| Richtcharakteristik | Niere |
| Übertragsbereich | 60 - 20.000 Hz |
| Leerlauf-Übertragungsfaktor | 4 mV/Pa (-48 dBV bez. auf 1 V/Pa) |
| Grenzschalldruckpegel | 140/145 dB SPL (THD =1%/3%) |
| Äquivalentschalldruckpegel | 25 dB(A) nach IEC 60268-4 |
| Signal/Rauschabstand (A-bew.): | 69 dB |
| Elektrische Impedanz | ≤ 200 Ohm |
| Empfohlene Lastimpedanz | ≥ 2000 Ohm |
| Speisespannung: | 9 - 52 V Phantomspeisung nach IEC 61938 |
| Stromaufnahme: | ca. 4,3 mA |
| Anschlussstecker | XLR 3-polig |
| Oberfläche | mattschwarz |
| Abmessungen | Länge: 185 mm; Ø: 34 mm |
| Nettogewicht | 260 g |
| Bruttogewicht | 620g |
Dieses Produkt entspricht den in der Konformitätserkürung angegebenen Normen. Sie können die Konformitätserkürung auf http://www.akg.com oder per E-Mail an sales@akg.com anfordern.

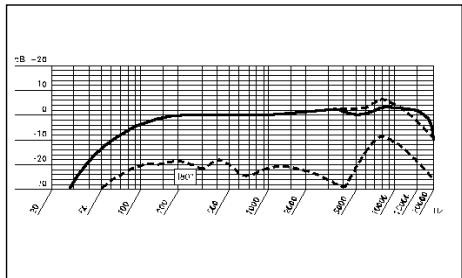

Frequenzgang
Polardiagramm
