MANUALE UTENTE LC AKG
Prima di utilizzato l'apparecchio, leggere il manuale!
MODO DE EMPLEO p.42
1 Indicazione per la sicurezza / Descrizione 33
1.1 Indicazione per la sicurezza 33
1.2 In dotazione 33
1.3 Accessori opzionali 33
1.4 Caratteristiche particulari 33
1.5 Breve descrizione 34
2Collegamento. 35
3 Impiego 36
3.1 Introduzione 36
3.2 Distanza microfonna ed effetto di prossimità 36
3.3 Angolo di incidenza del suono 36
3.4 Reazione 37
3.5 Coro di arrivapagnamento 38
3.6 Montaggio del PB 1000 38
4 Pulizia 39
4.1 Superficie del microfono 39
4.2 Antisoffio interno 39
5 Errori rimedi 40
6 Dati tecnici 41
1 Indicazione per la sicurezza / Descrizione
Controllate per favore se l'apparecchio che voite collagenare al microfono corrisponde alle norme di sicurezza vigenti e se è dato di una messa a terra di sicurezza.
| 1 LC | 1 SA 61 | 1 PB 1000 | 1 taschetta per micro-fono |
Controllate per favore se la confezione contiene tutti i componenti di cui sopra. Se manca qualcosa rivolgetevi al vosto rivenditore AKG.
- Accessori opzionali si trovano nel catalogo/folder attuale dell'AKG o al site www.akg.com. Il vostro rivenditore è a vostra disposizione per eventuali consigli.
- Robusto microfono a condensatore per la ripresa vocale in palco
- Sicura protezione del trasduttore microfonico grazie alla griglia in acciaio per molle praticamente non deformabile.
- Filtro antivento e antipop che elimina efficacamente i rumori di pop e quali della respirazione
- Alloggamento elastico delsystema trasduttore che riduce i rumori provocati dall'impugnatura e dal cavo
- Buona riduzione della reazione acustica tramite caratteristica direzionale cardioide independente alla frequenza
- Adattatore Presence Boost PB 1000 che ottimizza l'intelligibilità della parola
1.1 Indicazione per la sicurezza
1.2 In dotazione
1.3 Accessori optionali
1.4 Caratteristica particolari
1.5 Breve descrizione
1 Descrizione
Il microfono a condensatore LC dell'AKG è un microfono vocale sviluppato appositamente per l'impiego professionale sul palco.
La risposta in frequenza armonizzata in modo preciso sulla caratteristica speciale della voce femminile e la direttività cardioide offrono un suono ben equilibrato ed una grande sicurezza antireazione.
La robusta griglia, praticamente non deformabile, realizata in acciaio per molle, e la resistente scatola in zinco-alluminio pressofuso proteggono il microfono e la capsula efficientemente dai danni causati alla dura routine "on the road".
La griglia esterna serve, insieme al tessuto speciale sottostante, come protezione antivento che elimina in modo affidabile i rumori prodotti dal vento, rumori pop e un'esaltazione innaturale di suoni sibilanti.
L'adattatore Presence Boost PB 1000 in dotazione ottimizza l'intelligibilità della parola mediante una enfatizzazione di 5 dB entro 5kHz e 9kHz .
2 Collegamento
L'LC è un microfono a condensatore e ha quando bisogno di alimentazione.
Il microfono è dotato di un'uscita simmetrica con connettore XLR a 3 poli.
Pin 1 = massa
Pin 2 = filo audio (inphase)
Pin 3 = filo audio
- Collegate il microfono ad un ingresso microfonico XLR simmetrico con alimentazione phantom servendovi di un cavo microfonico XLR.
- Inserite l'alimentazione phantom. (Leggete in merito le istruzioni per l'uso del rispetto apparecchio.)
3.1 Introduzione
3 Impiego
Un microfono per canto vi offre diverse possibilità di variar il suono della vostra voce riprodotto dall'impianto di sonorizzazione.
Osservate per favore i seguenti avvertimenti per poter impiegare il vosto microfono in modo ottimale.
3.2 Distanza microfonna ed effetto di prossità
Fondamentalemente, la Vostra voce guadagnera in pienezza e morbidezza in funzione della vicinanza tra le labbra ed il microfono. Ad una maggior distanza dal microfono si produce invece uno spettro acustico di maggior riverbero e più distante, poiché viene esaltata l'acustica dell'ambiente.
Potrete quando conferire alla Vostra você un suono aggressivo, neutro o caretzevole, simplicamente modificando la distanza dal microfono.
L'effetto di prossità si produce a distanze microfoniche di meno di 5 cm e provoca una forte esaltazione dei bassi. Puo conferire maggiore voluminità alla voce oppure un suono inizio, marcato delle tonalità basse.
3.3 Angolo di incidenza del suono Vedi fig.1.
Fig.1:Posizione tipica del microfono
Cantate lateralmente rispetto al microfono o al di sopra del microfono. In tal modo otterrete un suono equilrato e naturale.
E investite il microfono con la voce direttamente da davanti, trasmettereste nel canto anche i rumori connessi alla respirazione, e i suoni occlusivi
(p, t) e sibilanti (s, sc, c) verrebrero esaltati in maniera innatura.
3 Impiego
3.4 Reazione

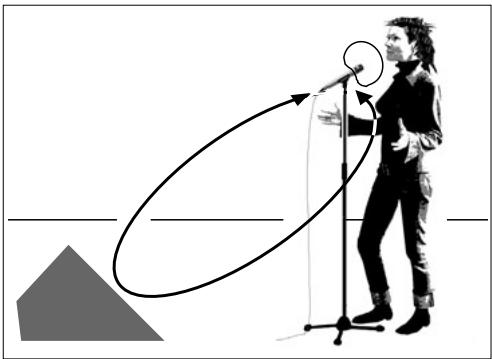

Fig. 2: Posizionamento del microfono per minimizzato il rischio di reazione
La reazione significa che il suono emesso dall'amplificatore viene in parte ripreso dal microfono che lo reinvia, amplificato, all'altoparlante. A partire da un determinato volume, l'impianto comincia a fisciare e puòvenir "silenziato" solo diminuendo il volume.
Al fine di prevenir Anything rischio, il microfono del microfono dispone di una caratteristica direzione cardioide: è particolaremente sensibile al suono che investe il microfono da davanti (p. es. la voce), nella cui non registra il suono che proviene dai lati o da diaetro (p. es. dagli altoparlanti monitor).
La massima sicurezza antireazione si ottiene posizionando le casse PA davanti ai microfoni, vale a dire sul margine anteriore del palco.
Se usate altoparlanti monitor, non punctate il vostro microfono mai direttamente sui monitor o sugli altoparlanti dell'impiano di sonorizzazione.
La reazione può essere causata ancche da risonanze (determinate dall'acustica dell'ambiente), in particolare nella gamma di frequenze bassa, indirettamente quando dall'effetto di prossimità. In questo casi spesso è sufficiente augmentare la distanza dal microfono per interrompere la reazione.
Vedi fig. 2.
3.5 Coro di occupaggio
Fig.3:Posizionamento del microfono per due cantanti
3 Impiego
- Non lasciate mai cantare più di due persone per microfono.
- Il microfono è molto insensible al suono che entra di lato. Se i due vocalisti cantano verso il microfono da un angolo maggiore di 35^ , dovreste regolare il livello del canale microfonico in modo tale che il pericolo di
feedback diventerebbe troppo grande.
3.6 Montaggio del PB 1000
Fig. 4: Capsula senza (1) e con (2b) PB 1000 Vedi fig. 4.
Important!
- Svitate la griglia esterna.
-
Infilate il PB 1000 sulla capsula microfonica bajo all'arresto girandolo leggermente.
-
Per il montaggio e lo smontaggio del PB 1000, assicurate con la mano la capsula nel supporto elastico di gomma nera, per evitare di staccare non volutamente la capsula dal supporto.
4 Pulizia
-
Pulite la superficie della scatola del microfono con un panno inumidito con acqua.
-
Svitate la griglia esterna del microfono in senso antiorario.
- Tirate l'antisoffio fuori della griglia e lavatelo con acqua e sapone.
- Lasciate l'antisoffio asciugare per tutte la notte.
- Rimettete l'antisoffio nella griglia esterna ed avvitate la griglia sul microfono in senso orario.
4.1 Superficie del microfono
4.2 Antisoffio interno
| Errrore | Possibile causa | Rimedio |
| Non c'è suono. | 1. Mixer e/o amplificatore dis- inserto.2. Fader del canale o feder principale sul mixer o rego- latore del volume dell'am- pilificatore in posizione zero.3. Il microfono non è collegato al mixer o all'amplificatore.4. Il connettore del cavo non è inserto bene.5. Il cavo è difettoso.6. Non c'è alimentazione. | 1. Inserire il mixer e/o amplifi- catore.2. Portare il fader del canale o il fader principale sul mixer o il regolatore del volume dell'amplificatore sul livello desiderato.3. Collegare il microfono al mixer o all'amplificatore.4. Inserire un'altra volta il con- nettre del cavo.5. Controllare il cavo e sost- tuirlo se necessario.6. Inserire l'alimentazione phantom.Controllare il cavo e, se ne- cessario, sostiturlo. |
| Distorsioni | 1. Il regolatore Gain sul mixer o sul modulo di trasmis- sione non è regolato bene.2. L'ingresso del mixer è troppo sensibile. | 1. Portare il regolatore Gain in posizione tale da far sparire le distorsioni.2. Inserire una preattenua- zione da 10 dB tra cavo mi- crofonico ed ingresso. |
| Il suono del microfono diventa sempre più cupo con l'andar del tempo. | • L'antisoffio interno o es- sterno è sporco e attenua le frequenze alte. | • Pulire l'antisoffio interno o quello esterno. |
| Direttività: | cardioide |
| Risposta in frequenza: | 60 - 20.000 Hz |
| Sensibilità: | 4 mV/Pa (-48 dBV rif. a 1 V/Pa) |
| Livello di pressione acustica limite per un coefficiente di distorsione armonica di 1% / 3%: | 140 / 145 dB SPL |
| Livello di pressione acustica equivalente: | 25 dB(A) secondo IEC 60268-4 |
| Rapporto segnale/rumore (ponderazione A): | 69 dB |
| Impedenza elettrica a 1000 Hz: | ≤ 200 ohm |
| Impedenza di carico raccomandata: | ≥ 2000 ohm |
| Alimentazione: | alimentazione phantom 9 a 52 V secondo IEC 61938 |
| Assorbimento: | 4,3 mA circa |
| Connettor: | XLR a 3 poli |
| Superficie: | nero opaco |
| Dimensioni: | lunghezza: 185 mm, diametro: 34 mm |
| Peso netto | 260 g |
| Peso brutto: | 620 g |
Questo prodotto corrisponde alle norme elencate nella dichiarazione di conformità, che è disponibile al site http://www.akg.com oppure all'indirizzo email sales@akg.com.

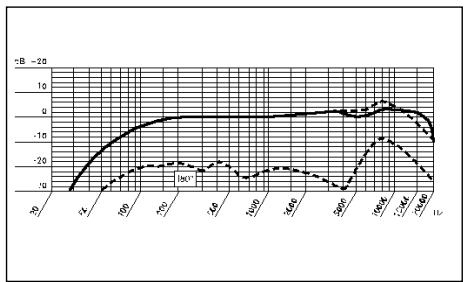

Risposta in frequenza
Diagramma polare
