1 Sicherheit und Umwelt

Sicherheit

• Setzen Sie das Gerät nicht direkter Sonneneinzahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
• Schütten Sie keine Flüssigkeiten auf das Gerät und halten Sie keine Gegenstände durch die Luftungsschlitze in das Gerät fallen.
• Das Gerät darf nur in trockenen Räumen eingesetzt werden.
• Das Gerätarf nur von autorisiertem Fachpersonal geöffnet, gewartet und repariert werden. Im Inneren des Gehäuses befinden sich keinerlei Teile, die vom Laien gewartet, repariert oder ausgetauscht werden können.
• Prufen Sie vor Inbetriebnahme des Gerätes, ob die auf dem Gerät angegebene Betriebsspannung der Netzspannung am Einsatzort entspricht.
• Betreiben Sie das Gerät ausschließlich an einer Netzspannung zwischen 90 und 240 V AC. Andere Stromarten und Spannungen können das Gerät ernsthaft beschädigen!
• Brechen Sie den Betrieb der Anlage sofort ab, wenn ein fester Gegenstand oder Flüssigkeit in das Geräteinnere gelangen sollte. Ziehen Sie in thisem Fall sofort das Netzkabel des Netzgeräts aus der Steckdose und halten Sie das Gerät von unseren Kundendienst überprüfen.
• Stellen Sie das Gerät nicht in der Höhe von Wärmequellen wie z. B. Radiatoren, Heizungsrohren, Verständern, usw. auf und setzen Sie es nicht direkter Sonneneinstrahlung, starker Staub- und Feuchtigkeitseinwirkung, Regen, Vibrationen oder Schlägen aus.
• Verlegen Sie zur Vermeidung von Störungen bzw. EinstreuungenSAMTliche Leitungen, speziell die der Mikrofoneingänge, getrennt von Starkstromleitungen und Netzleitungen. Bei Verlegung in Schächten oder Kabelkanalen achen Sie darauf, die Übertragungsleitungen in einem separaten Kanal unterzubringen.
• Reinigen Sie das Gerät nur mit einem feuchten, aber nicht nassen Tuch. Ziehen Sie vorher unbedingt das Netzkabel des Geräts aus der Steckdose! Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffeile beschädigten können.
• Verwenden Sie das Gerät nur für die in dieser Bedienungsanleitung beschrieben Anwendungen. Für Schäden infolge unsachgemäß Handhabung oder missbrauchlicher Verwendung kann AKG keine Haftung übernehmen.

Umwelt

• Das Steckernetzteil nimmt auch bei ausgeschalteten Gerät einen geringen Strom auf. Um Energie zu sparen, ziehen Sie dear das Steckernetzteil von der Netzsteckdose ab, wenn Sie das Gerät längerere Zeit nicht benutztzen.
  Die Verpackung ist recyclierbar. Entsorgen Sie die Verpackung in einem davon vorgesehenen Sammelsystem.
• Wenn Sie das Gerät verschritten, trennen Sie Gehäuse, Elektronik und Kabel und entsorgen Sie alle Komponenten gemäß den darauf geltenden Entsorgungsvorschriften.

2 Beschreibung

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benützen, und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit nachschlagen konnen. Wir wünschen Ihnen viel Spaß und Erfolg!

Lieferumfang

Kontrollieren Sieitteob die Verpackung alle Teile enthalt. Falls etwas fehlwenden Sie sichitte an ihren AKG-Handler.

• 1 x DMM 4/2/4
• 1 x Netzstecker
• 1 x Quick Setup Guide

Optionales Zubehör

Optionales Zubehör finden Sie im aktuellen AGK-Katalog/Folder oder auf www.akg.com. Ihr Handler berät SieGREne.

Kurzbeschreibung

Der DMM 4/2/4 ist ein 19" Automatischer Mikrofon Mixer. Die interne Signalverarbeitung erfolgt digital und auf zwei Summenschienen (stereo). Die Ein- und Ausgänge sind analog.

Das Gerät verfügbar über vier symmetrische Eingänge, die als Mikrofoneingang oder als Line-Eingang (für z.B. Empfänger drahtloser Mikrofone) konfiguriert werden können. Weiters sind zwei unsymmetrische AUX-Eingänge vorhanden.

Ausgangsbeitig besitz das Gerät zwei Stereokanäle, einen Record-Ausgang und einen Kopfhörer-Ausgang.

Mit den Drehreglern und LED-Kranzen an der Frontseite werden Ein- und Ausgänge gesteuert. Das Gerät verfügt über ein Weitbereichs-Netzteil und wird mit dem mitgelieferten Netzkabel an das Netz angeschlossen.

Neben vielen DSP Funktionen zur Signalverarbeitung verfügt der DMM 4/2/4 auch über innovative Automatik-Mischfunktionen. Diese Mischfunktionen können über eine Hardware-Fernsteuerung konfiguriert werden.

Falls die vier symmetrischen Eingänge für ihre Anwendung nicht ausreichen, können bis zu fünf DMM 4/2/4 kaskadiert werden.

Frontseite

An der Frontseite sind insgesamt neun Drehregler vorhanden.

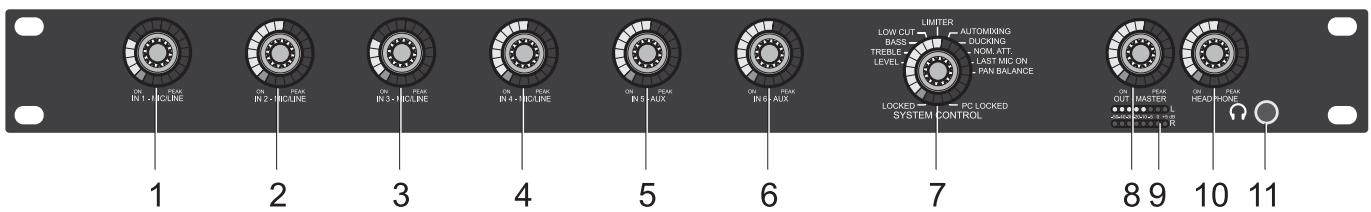

Abbildung 1: Frontseite des DMM 4/2/4

1 bis 4:	Mikrofon- oder Line-Eingänge
5, 6:	AUX-Eingänge
7:	Bedienmodus
8:	Stereo-Ausgang
9:	LEDs für Stereo-Ausgänge
10:	Ausgang für Kopfhörer
11:	Buchse für Kopfhöreranschluss

Mit den Drehreglern werden die Parameter der gewählten Audio-Funktion beeinflusst.

Jeder Eingangskanal verfügt über eine grüne LED "ON" und eine rote LED "PEAK". "ON" leuchtet wenn der Eingangskanal aufgeschaltet ist. Ist die Automix-Funktion (siehe "Automik-Mischfunktionen" Seite 10) abgeschaltet, so leuchtet "ON" dauerhaft. "PEAK" leuchtet wenn das Signal an einem Eingangskanal in die Höhe der maximalen Aussteuergrenze kommt. In dieser Fall ist der Pegel darüber zu drehen, oder die Eingangsempfindlichkeit zu ändern.

HINWEIS

Die Eingangsempfindlichkeit wird mit den DIP-Schalterm (siehe "Eingangskanäle" Seite 7), an der Rückseite, an das angeschlossene Gerät angepasst.

HINWEIS

MUTE Funktion:

Durch kurzes Drücken eines Drehreglers wird der entsprechende Kanal stumm gescheltet. Die MUTE Funktion wird durch gleichmäßiges Blinken der LED-Kranze angezeigt. Ein weiteres kurzes Drücken des Drehreglers hebts die MUTE Funktion wieder auf.

VU Funktion:

Mit dem Drehregler "SYSTEM CONTROL" können die anliegenden Audiopegel der Ein- und Ausgänge angezeigt werden, siehe DMM 4/2/4 bedienen.

MIC/LINE-Eingänge

Der DMM 4/2/4 verfügbar über vier symmetrische Eingangsgkanale zum Anschlieben von niederohmigen dynamischen oder Kondensatormikrofonen und anderen Signalquellen, z.B. Empfänger für drahtlose Mikrofone. Für jeder Eingangsgkanal ist ein Drehregler vorhanden. Diese sind mit "IN 1 - MIC/LINE" bis "IN 4 - MIC/LINE" beschrittet.

AUX-Eingänge

Der DMM 4/2/4 verfügbar über zwei AUX-Eingänge zum Anschlieben von Zuspielgeräte, wie z.B. CD-Player. Für jeder Eingangskanal ist ein Drehregler vorhanden. Diese sind mit "IN 5 - AUX" und "IN 6 - AUX" beschrittet.

Bedienmodus

Der DMM 4/2/4 verfügbar über zahlreiche Funktionen (siehe "DSP Funktionen" Seite 15) wie Lautstärke, Höhenbereiche, Bass, Auto-Mischfunktionen usw. Über die Funktion "LOCKED" kann das komplette Gerät gespeit werden. Diese Funktionen werden am Drehregler "SYSTEM CONTROL" ausgewählt.

Ausgang

Der Drehregler für die Stereo-Ausgangskanäle ist mit "OUT MASTER" beschriftet. Mit thisem Drehregler wird die Lautstärke, Höhen-, Bassbereich, Begrenzungsverhalten, Dämpfung und Balance am Ausgangskanal beeinfusst.

LEDs für Stereo-Ausgang

Die LED-Reihen unter dem Drehregler für die Stereo-Ausgangskanäe zeigen die Dezibell an.

Ausgang fur Kopfhörer

Der Drehregler für den Kopfhörer ist mit "HEADPHONE" beschrittet. Dieser Ausgang befindet sich zu jeder Zeit im Modus LEVEL zur Regelung der Lautstärke. Durch kurzes Drücken auf diesen Drehregler wird der Kopfhörer-Ausgang stumm geschalten. Ein weiteres kurzes Drücken—hebt die MUTE Funktion wieder auf.

Rückseite

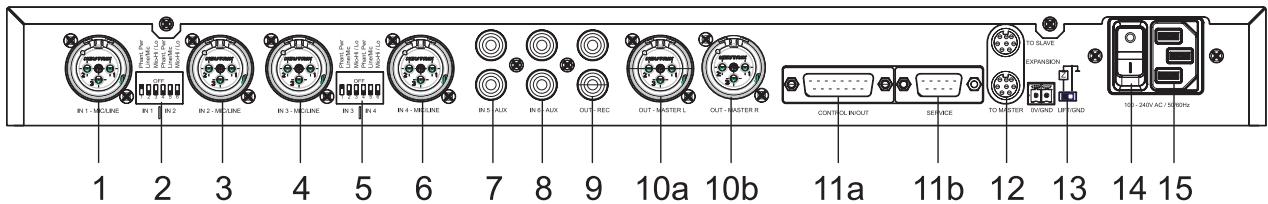

Abbildung 2: Rückseite des DMM 4/2/4

1, 3, 4, 6:	Eingangskanäle
2, 5:	DIP-Schalter
7,8:	AUX-Kanäle
9:	Recording-Ausgang
10a:	Ausgangskanal Stereo Links
10b:	Ausgangskanal Stereo Rechts
11a:	Anschluss für externe Steuerung
11b:	PC-Anschluss
12:	Expansionsbuchsen
13:	Ground Lift Schalter
14:	Netzschalter
15:	Netzanschluss

Eingangsgkanäle

Die vier symmetrischen Eingangskanäle sind über 3-polige XLR-Buchsen zu erreichen. Diese sind mit "IN 1 - MIC/LINE" bis "IN 4 - MIC/LINE" beschrifftet. Mit den Drehreglern "IN 1 - MIC/LINE" bis "IN 4 - MIC/LINE" an der Frontseite werden die Eingangspiegel beeinflusst.

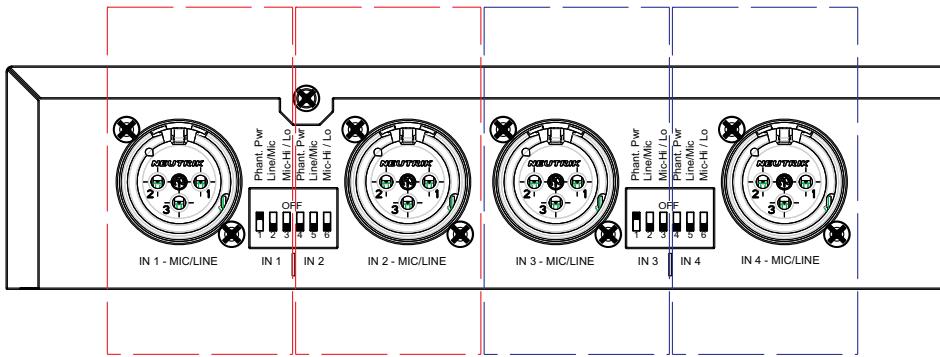

Zwischen zwei XLR-Buchsen befinden sich 6-fach DIP-Schalter. Mit diesen werden jeweils zwei Eingangskanä konfiguriert.

Abbildung 3: DIP - Schalter für die Eingangskanäle

"Phantom Pwr" - Phantomspannung an beiden Tonadern des gewählten Kanals ein-/ ausschalten.

"Line / Mic" - Vorveränder von Mikrofon auf Line-Eingang umschalten. Die Verständigung beträgt dann 0 dB.

"Mic-Hi / Lo" - Verständung von + 60 dB auf + 40 dB umschalten.

AUX-Kanäle

Die zwei AUX-Eingangskanäe sind über jeweils zwei Cinch-Buchsen zu erreichen. Die CinchBuchsen sind mit "IN 5 - AUX" und "IN 6 - AUX" beschriftet. Mit den Drehreglern "IN 5 - AUX" und "IN 6 - AUX" an der Frontseite werden die Eingangspiegel beeinfusst.

Recording-Ausgang

Um ein Aufnahmegerät anzuschlieben sind zwei, mit "OUT REC" bezeichnete, Cinch-Buchsen vorhanden. An beiden Buchsen liegt jeweils ein Mono-Signal an.

Ausgangskanal

Die Stereo-Ausgangskanäe sind als XLR-Stecker ausgeführrt und mit "OUT - MASTER L" und "OUT - MASTER R" beschrifft. Bei Verwendung eines Kopfhörers ist dieser an beiden XLR-Stecker anzuschreiben. Mit dem Drehregler "OUT MASTER" an der Frontseite konnen Einstellungen am Ausgangspiegel der beiden Stereo-Ausgangskanäe vorgenommen werden.

Anschluss für externe Steuerung

Die Control In/Out Buchse ist eine 26-polige Sub-D High Density Buchse. Diese Buchse wird zum Anschlieben externer "Einheiten" wie z.B. Tasten von Sprechtellen, Leuchtringe von Mikrofonen oder Kamerasteuerungssystemen verwendet.

Folgende Tabelle gezigt die Steckerbelegung der Sub-D High Density Buchse:

01: FORCE ON 1	08: GND	15: +3V3	22: LOGIC OUT 4
02: FORCE ON 2	09: GND	16: +5V	23: +3V3
03: FORCE ON 3	10: FORCE OFF 1	17: +12V	24: +5V
04: FORCE ON 4	11: FORCE OFF 2	18: GND	25: -12V
05: VCA IN	12: FORCE OFF 3	19: LOGIC OUT 1	26: +48V
06: GND	13: FORCE OFF 4	20: LOGIC OUT 2
07: GND	14: GND	21: LOGIC OUT 3

FORCE ON/Override

Mit einem HI-Pegel am Eingang FORCE ON wird ein Kanal manuell zum Einsatz gezwungen.

Vorrang gegenüber einem Abschalten durch die Automatik-Mischfunktionen
- Überschreiben der DUCKING-Funktion (siehe "DUCKING" Seite 20)! Kanal wird nicht um 10 dB gedämpft

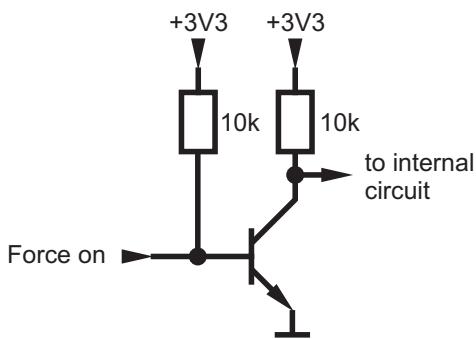

Abbildung 4: Diagramm FORCE ON

HINWEIS

Ein mit Force On aufgeschalteter Kanal hat keinen Einfluss auf den Automix-Algorithmus (siehe "Automik-Mischfunktionen" Seite 10) Noise Detect, NST und Best Mic On.

FORCE OFF

Mit einem HI-Pegel am Eingang FORCE OFF wird ein Kanal manuell zum Abschalten gezwungen. Dieser Eingang hat die höchste Priorität:

Vorrang gegenüber FORCE ON
Vorrang gegenüber einem Aufschalten eines Kanals durch die Automatik-Mischfunktionen
Vorrang gegenüber einem Halten des Kanals durch Last Mic On (siehe "Automik-Mischfunktionen" Seite 10)

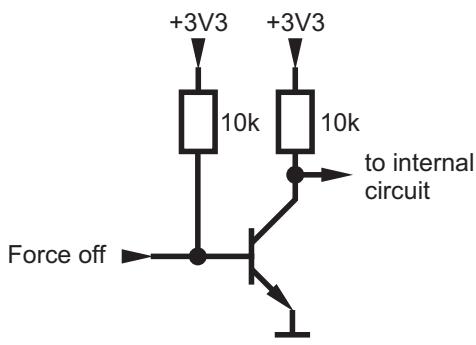

Abbildung 5: Diagramm FORCE OFF

HINWEIS

Ein mit Force Off abgeschalteter Kanal hat keinen Einfluss auf den Automix-Algorithmus (siehe "Automatic-Mischfunktionen" Seite 10) Noise Detect, NST und Best Mic On.

VCA IN

Mit einem DC-Signal kann die Gesamtlautstärke variiert werden. Diese Buchse erlaubt es den Ausgangspiegel extern einzustellen oder stummzuschalten. Je nach Anwendung konnen Sie dazu Potentiometer, Schalter oder externe Steuerspannungen einsetzen.

Abbildung 6: Diagramm VCA IN

HINWEIS

Bei Verwendung eines externen Potentiometers wird die maximal einstellbare Lautstärke durch den Drehregler "OUT MASTER" bestimmt. Zur korrekten Einstellung muss das Potentiometer auf 100% eingestellt werden. Danach wird die maximal einstellbare Lautstärke am Drehregler "OUT MASTER" begrenzt. Mit dem Potentiometer kann nun vom eingestallenten Maximalwert leiser geregelt werden. Durch diese Vorgangsweise wird unerwänschtes Feedback verhindert.

LOGIC OUT

Sobald das zum Kanal gehörige Mikrofon aufgeschaltet wird, wird dieser Ausgang auf 5 V gelegt. Damit kann z.B. eine Kamerasteuerung getriggert werden oder der Leuchtring eines Mikrofons eingeschalten werden.

Abbildung 7: Diagramm LOGIC OUT

PC-Anschluss

HINWEIS

Dieser Anschluss ist nur für autorisiertes Fachpersonal vorgesehen!

Die Service Buchse ist eine Sub-D High Density Buchse. Mit thisem Anschluss wird der PC verbunden um die Bedienung am DMM 4/2/4 zu sperren oder parallel den DMM 4/2/4 über die PC-Software zu bedienen.

Expansionsbuchsen

Sind vier Mikrofonkanäle nicht ausreichend, so können mehrere DMM 4/2/4 (maximal 5!) zusammengeschlossen werden. Für das Kaskadierten gibt es die Expansionsbuchsen TO MASTER und TO SLAVE. Diese sind zwei mit "EXPANSION" beschrifte 8-polige Mini-DIN-Buchsen.

Ground Lift Schalter

Der Ground Lift Schalter verbindet oder trennt das Gehäuse mit 0 V - Potential der Spannungsvorsorgung.

Netzschalter

Mit dem Netzschalter wird das Gerät in Betrieb genommen.

Automatik-Mischfunktionen

Die innovativen Automatik-Mischfunktionen des DMM 4/2/4 bewerten ob ein Kanal eingeschaltet wird und beeinflussen den Pegel des Ausgangssignals.

Der Automix-Algorithmus setzen sich unter anderem aus folgenden Funktionen zusammen:

• NST (Noise Sensitive Threshold)

Der Schwellenwert der zum Aufschaften eines Mikrofons übersritten werden muss, passt sich automatisch an den Umgebungsgeräuschpegel an. D.h. je lauter die Umgebung,esto lauter muss in ein Mikrofon gesprochen werden um diese aufzuschalten. Dadurch kann ein unerwänschetes Aufschaften von Mikrofonen verhindert werden.

Best Mic On

Kammfiltereffekte konnen durch zwei ortlich nah befindliche Mikrofone auftreten. Um diese unnatürlich dumpfen oder hohlen Signale zu unterträcken, wird nur der Mikrofonkanal mit dem größten Pegel eingeschaltet.

• Noise Detect

Dauerhafte Störsgnale wie Lüfter- oder Klimaanlagengeräutsche werden erkannt und nicht als Aufschaltkriterium für die Mikrofonkanale herangezogen.

• LMON (Last Mic On)

Das zuletzt eingeschaltene Eingangssignal bleibt solange aufrecht bis der{nachste Kanal aufgeschaltet wird.

NOM Attenuation (Number of Open Microphones Attenuation)

Aufgrund der Rückkopplungsgefahr mehrerer geöffneter Mikrofonkanäe wird das Summenausgangssignal pro aufgeschaltetem Kanal um einen einstellbaren Faktor gedämpft.

3 Montage und Anschluss

Rackmontage

Kaskaderen

Montieren Sie den DMM 4/2/4 in Ihrm 19"-Rack.

Mit den beiden 8-poligen Mini-Din-Buchsen auf der Geräterückseite, konnen bis zu fünf DMM 4/2/4 kaskadiert werden. Die beiden Buchsen sind mit "TO MASTER" und "TO SLAVE" beschrifft.

Zur Kaskadierung)durren ausschlieBich Kabel aus dem AKG-Zubehor verwendet werden.

Bei der Kaskadierung mehrerer Geräte muss das 0V-Potential über die Phönix-Klemmen miteinander verbunden werden.

Die Verkabelung der einzelnen Geräte mit den Expansionsbuchsen ist folgendermaßendurchzuführren:

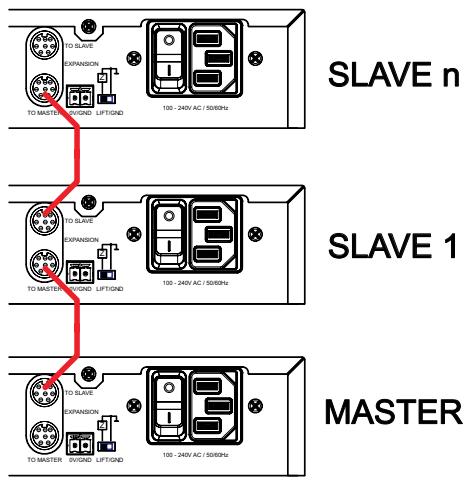

Abbildung 8: mehrere Geräte kaskadieren

Am ersten Gerät (MASTER) muss die "TO SLAVE"-Buchse mit der "TO MASTER"-Buchse des zweiten Gerätes verbunden werden. Am zweiten Gerät muss anschließend die "TO SLAVE"-Buchse mit der "TO MASTER"-Buchse des dritten Gerätes verbunden werden. Die Verkabelung aller weiteren Geräte erfolgt analog.

Das System bezieht sich in seiner Bedienung nicht auf ein Master- oder Slave-Gerät. Alle Geräte sind für den Anwender hinsichtlich ihrer Funktion und ihrem Verhalten gleichgestellt.

An jedem Gerät stegt am Record Out, am Master Out und an den Phones Out das Summensignal der Kanäle aller kaskadierten Geräte zur Verfügung. Diese Summe wird im weiteren als "System-Summe" bezeichnet. Dies bedeutet, dass mit der Kaskadierung nicht nur die Eingänge erweitert werden, sondern gleichzeitig auch die Recording-Ausgänge, die Summen-Ausgänge und die Kopfhörer-Ausgänge.

Die verfügbaren "SYSTEM CONTROL"- Funktionen im Zusammenhang mit der Kaskadierung werden im Kapitel Bedienung der Geräte bei Kaskadierung (Seite 23) beschreiben.

Mikrofone und Zusatzgeräte anschließen

HINWEIS

Lesen Sie für das Anschließen auch die Bedienungsanleitung ihrer Mikrofone und Zusatzgeräte durch.

SchlieBen Sie die Mikrofone und Zusatzgeräte an der Rückseite des DMM 4/2/4 an:

1) SchlieBen Sie die Mikrofone und andere Signalquellen (z.B. Empfänger für drahtlose Mikrofone) an die "MIC/LINE" - Eingangskanäle an.
2) SchlieBen Sie ihre Zusatzgeräte (CD-Player etc.) mit den Cinch-Kabeln an die "AUX" - Eingänge an.
3) Verbinden Sie die Ausgangskanäle "OUT - MASTER L" und "OUT - MASTER R" mit einem Mischpult oder Veränder.
4) Verbinden Sie die Cinch-Buchsen des Recording-Ausganges "OUT - REC" mit einem Aufnahmegerät.

Anschluss externer Bedienelemente

Verbinden Sie die Hardware, die Sie mit dem DMM 4/2/4 fernsteuern wollen, mit dem DMM 4/2/4 über die 26-polige Sub-D High Density Buchse "CONTROL IN/OUT".

Netzanschluss

ACHTUNG

Schließen Sie das Gerät erst an das Netz an, wenn Sie alle Audioverbindungen hergestellt haben!

1) Verbinden Sie das Kabel des Steckernetzteils mit der entsprechenden Buchse auf der Rückseite des DMM 4/2/4.
2) Stecken Sie das Steckernetzteil in eine Netzsteckdose.

4 Bedienung

Bedienkonzept

Der DMM 4/2/4 verfügbar über zwei Summenschienen, auf welche die Eingangskanäzugemischt und an den Ausgangskanänen abgegriffen werden.

Die einzeln Eingangs- und Ausgangskanäle verfügen teilweise über Konfigurationsmöglichkeiten, welche über DIP-Schalter eingestellt werden. Weitere Einstellmöglichkeiten für die Eingangs- und Ausgangskanäle werden über die Drehregler geregelt. Die zu ändernde Funktion wird mit dem Drehregler "SYSTEM CONTROL" eingestellt. Kann eine so angewählte Funktion an einem Eingangs- oder Ausgangskanal verändert werden, so leuchtet an dessen LED-Kranz mindestens eine LED.

Weiters können mit dem Drehregler "SYSTEM CONTROL" die anliegenden Audiopegel der Einund Ausgabe angezeigt werden, siehe DMM 4/2/4 bedienen (Seite 14).

Die Grundstellung des Drehreglers "SYSTEM CONTROL" ist die Einstellung "LEVEL". Wir dieser auf eine andere Eigenschaft gestellt und mehr als 30 Sekunden keinerlei Einstellung an irgendem Drehregler vorgenommen, so springt der Drehregler "SYSTEM CONTROL" automatisch wieder auf die Stellung "LEVEL" darüber.

DMM 4/2/4 konfigurieren

HINWEIS

Die Anweisungen zum Anschlieben ihrer Mikrofone und Zusatzgeräte setzen Sie unter Montage und Anschluss (Seite 11) nach.

Konfigurieren Sie die angeschlossenen Mikrofone und Zusatzgeräte mit den DIP-Schaltern auf der Rückseite des DMM 4/2/4:

1) Wenn Sie Kondensatormikrofone verwenden, stellen Sie fest, welche Speisespannung oder Speisegeräte diese benötigen. Wenn ihre Kondensatormikrofone für Phantomspeisung geeignet sind, schalten Sie die Phantomspeisung ein. Stellen Sie dazu den DIP-Schalter "Phantom Pwr" auf "ON".

ACHTUNG

Bei Verwendung von drahtlosen Mikrofonen schalten Sie an jenen Eingängen, an denen Sie einen Empfänger angeschlossen haben, die Phantomspeisung unbedingt aus, um Schäden am Empfänger zu vermeiden.

2) Stellen Sie den Vorveränder mit dem DIP-Schalter "Line/Mic" bei Verwendung eines Mikrofons auf "Mic" und bei anderen angeschlossenen Signalquellen, wie Empfänger für drahtlose Mikrofone, auf "Line".
3) Wahlen Sie die Verständigung der Eingangssignale zwischen +40 dB und +60 dB. Stellen Sie dazu den DIP-Schalter auf "Mic-Lo" bzw. "Mic-Hi".

HINWEIS

Die Einstellung "Mic-Hi" bedeutet eine höhere Verständlung der Eingangssignale. Diese Einstellung ist für Mikrofone mit geringem Ausgangspegel geeignet. Für Mikrofone mit hohem Ausgangspegel wird die Einstellung "Mic-Lo" empfohlen.

4) Schalten Sie das Gerät mit dem Netzschalter ein.

DMM 4/2/4 bedienen

So bedieren Sie die Drehregler an der Frontplatte des DMM 4/2/4:

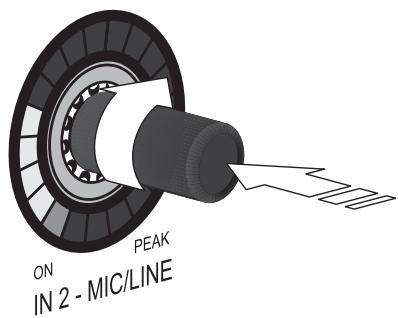

Abbildung 9: Bedienung des Drehreglers

Drehen Sie die Drehregler im oder gegen den Uhrzeigersinn um Änderungen an Ein- und Ausgangen sowie Funktionseinstellungen (siehe "DSP Funktionen" Seite 15) vorzunehmen. Diese Änderungen werden am LED-Kranz um den Drehregler darestellt. Ausgangspunkt und Schrittweiten am LED-Kranz sind je nach Funktion unterschiedlich.

Anzeige der Audiopegel:

HINWEIS

Bei gewähler Funktion LEVEL (Seite 15) wird an den LED-Kränzen der Ein- und Ausgänge der eingestellte Pegel angezeigt.

Durch kurzes Drücken auf den Drehregler "SYSTEM CONTROL" wird die Anzeige an den LED-Kranzen auf VU Meter, die Anzeige des tatsächlich anliegenden Audiopegels, umgeschaltet. Solange der VU Meter Modus aktiv ist blinkt die LEVEL-LED am Drehregler "SYSTEM CONTROL". Ein weiteres Drücken auf den Drehregler "SYSTEM CONTROL" deaktiviert den VU Meter Modus.

Beeinflussen Sie die Eigenschaften eines Eingangs- bzw. Ausgangssignals mit den vorhandenen Funktionen (siehe "DSP Funktionen" Seite 15):

1) Wahlen Sie die gewünschte Funktion am Drehregler "SYSTEM CONTROL". Dreiben Sie den Drehregler solange bis die LED bei der gewünschten Funktion leuchtet.
2) Beeinflussen Sie die Eingangskanäle durch die gewählte Funktion mit den Drehreglern.
3) Beeinflussen Sie den Ausgangskanal durch die gewährte Funktion mit dem Drehregler "OUT MASTER".
4) Beeinflussen Sie die Stereo-Ausgangskanäle für Kopfhörer mit dem Drehregler "HEADPHONE".

Der Recording-Ausgang verfügt über keine Einstellmöglichkeiten.

HINWEIS

Zehn Sekunden nach der letzten Änderung springt der Drehregler "SYSTEM CONTROL" wieder in die Funktion "LEVEL".

DSP Funktionen

Folgende Funktionen zur Signalverarbeitung stehen für die Eingangskanäe und den Ausgangskanal am Drehregler "SYSTEM CONTROL" zur Verfügung:

LEVEL

Im Modus LEVEL können folgende Kanäle in ihrer Lautstärke verändert werden:

• alle MIC/LINE Eingangskanäle
• alle AUX-Eingangskanäle
  Summen-Ausgang

Die Regelmäßigkeit reicht bei einer Drehung im Uhrzeigersinn von -∞ bis + 12 dB (0 dBFS). Die Einstellung erfolgt in bedarfsgerechten Schrittweiten.

Abbildung 10: Teilung des LED - Kranzes der LEVEL Funktion

Bei -∞ leuchtet eine LED, bei +12 dB (0 dBFS) leuchtet der komplette LED-Kranz.

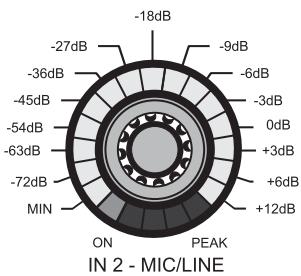

Abbildung 11: Regelmöglichkeit der LEVEL Funktion

MUTE Funktion:

Durch kurzes Drücken eines Drehreglers wird der entsprechende Kanal stumm gescheltet. Die MUTE Funktion wird durch gleichmäßiges Blinken der LED-Kranze angezeigt. Ein weiteres kurzes Drücken des Drehreglers—hebt die MUTE Funktion wieder auf.

VU Funktion:

Mit dem Drehregler "SYSTEM CONTROL" können die anliegenden Audiopegel der Ein- und Ausgänge angezeigt werden, siehe DMM 4/2/4 bedieren.

TREBLE

Im Modus TREBLE können folgende Kanäle in ihrem Höhenbereich beeinfusst werden:

• alle MIC/LINE Eingangskanäle
• alle AUX-Eingangskanäle
  Summen-Ausgang

Der Filter ist als Höhen-Shelving-Filter 2. Ordnung ausgeführrt. Die Grenzfrequenz liegt bei 10 kHz. Die Regelfähigkeit reicht bei einer Drehung im Uhrzeugersinn von -14 dB bis +14 dB, Schrittweite: 2 dB.

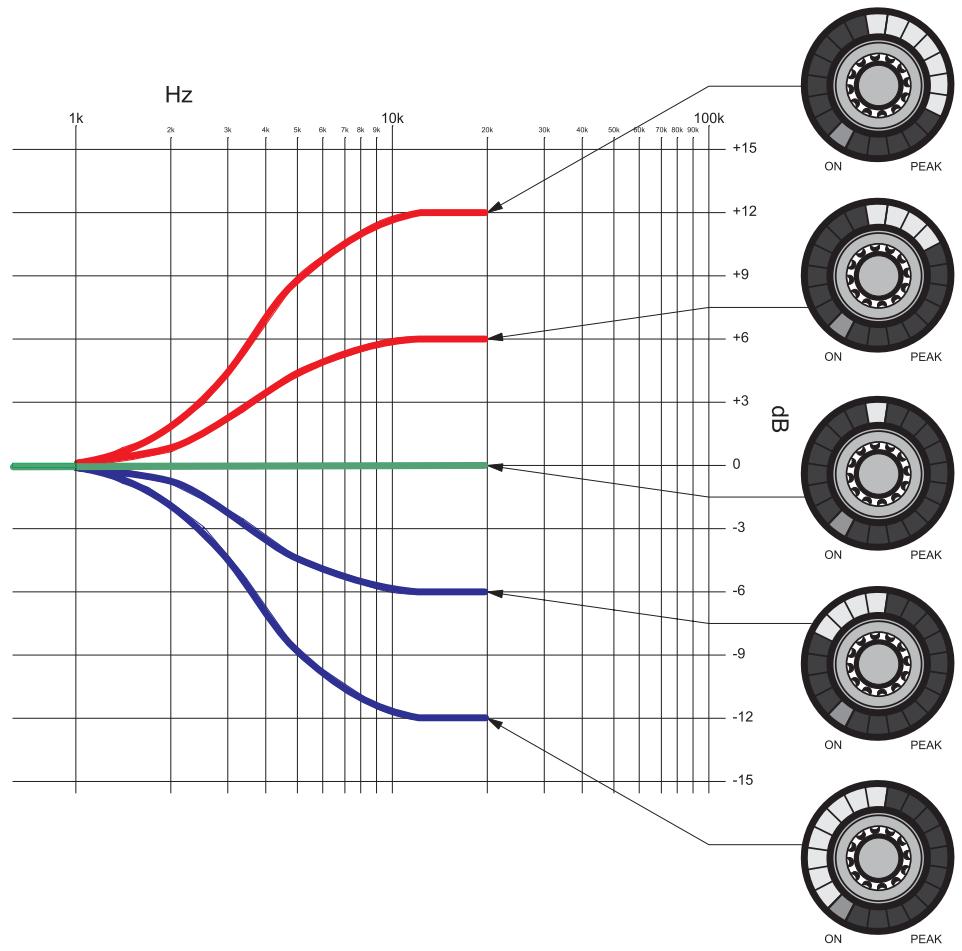

Abbildung 12: Regelmöglichkeit der TREBLE Funktion

Bei linearer Einstellung leuchtet nur die mittlere obere LED. Diese LED (0 db) gilt auch als Ausgangspunkt für eine Drehung im oder gegen den Uhrzeigersinn.

BASS

Im Modus BASS konnen folgende Kanäle in ihrem Bassbereich beeinflusst werden:

• alle MIC/LINE Eingangskanäle
• alle AUX-Eingangskanäle
  Summen-Ausgang

Der Filter ist als Tiefen-Shelving-Filter 2. Ordnung ausgeführrt. Die Grenzfrequenz liegt bei 100 Hz. Die Regelmöglichkeit reicht bei einer Drehung im Uhrzeigersinn von -14 dB bis +14 dB, Schrittweite: 2 dB.

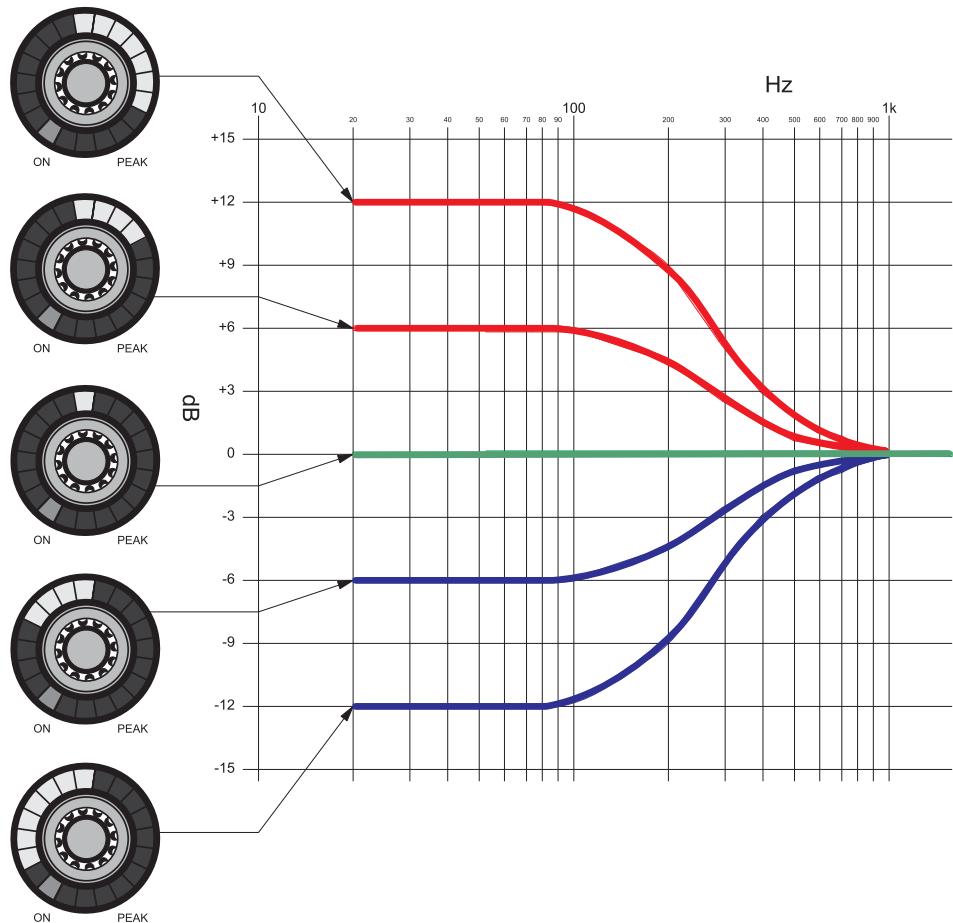

Abbildung 13: Regelmöglichkeit der BASS Funktion

Bei linearer Einstellung leuchtet nur die mittlere obere LED. Diese LED (0 db) gilt auch als Ausgangspunkt für eine Drehung im oder gegen den Uhrzeigersinn.

LOW CUT

Im Modus LOW CUT können folgende Kanäle in ihrem Bassbereich beeinfusst werden:

• alle MIC/LINE Eingangskanäle
• alle AUX-Eingangsgkanäle

Der Filter ist als BassCut 2. Ordnung ausgeführrt. Die Regellichkeit der Grenzfrequency reicht bei einer Drehung im Uhrzeigersinn von 0Hz (kein BassCut) bis 140Hz (starke Abschwächung). Bei 140Hz leuchtet der komplette LED-Kranz, bei 0Hz leuchtet eine LED.

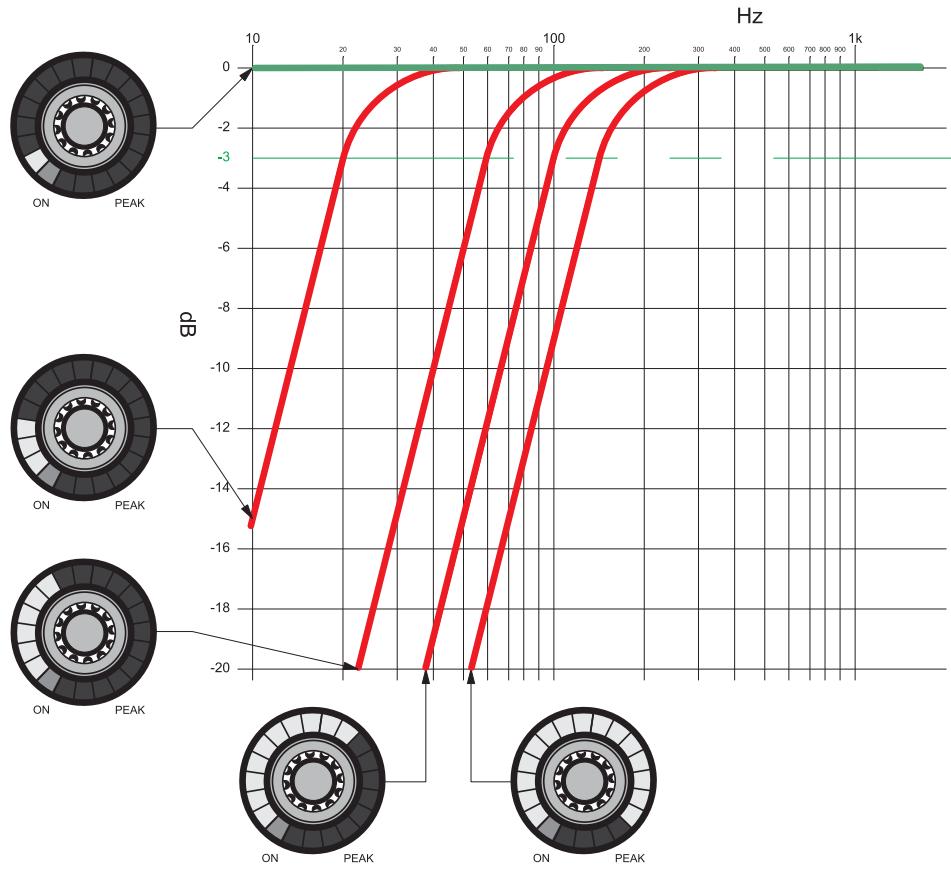

Abbildung 14: Regelmöglichkeit der LOW CUT Funktion

LIMITER

Im Modus LIMITER wird der Summen-Ausgang in seinem Begrenzungsverhalten verändert.

Eine Drehung des Drehreglers "OUT MASTER" im Uhrzeigersinn erhöht die Ansprechschwelle (Threshold) des Limiters. Eine Drehung gegen den Uhrzeigersinn verringiert die Ansprechschwelle.

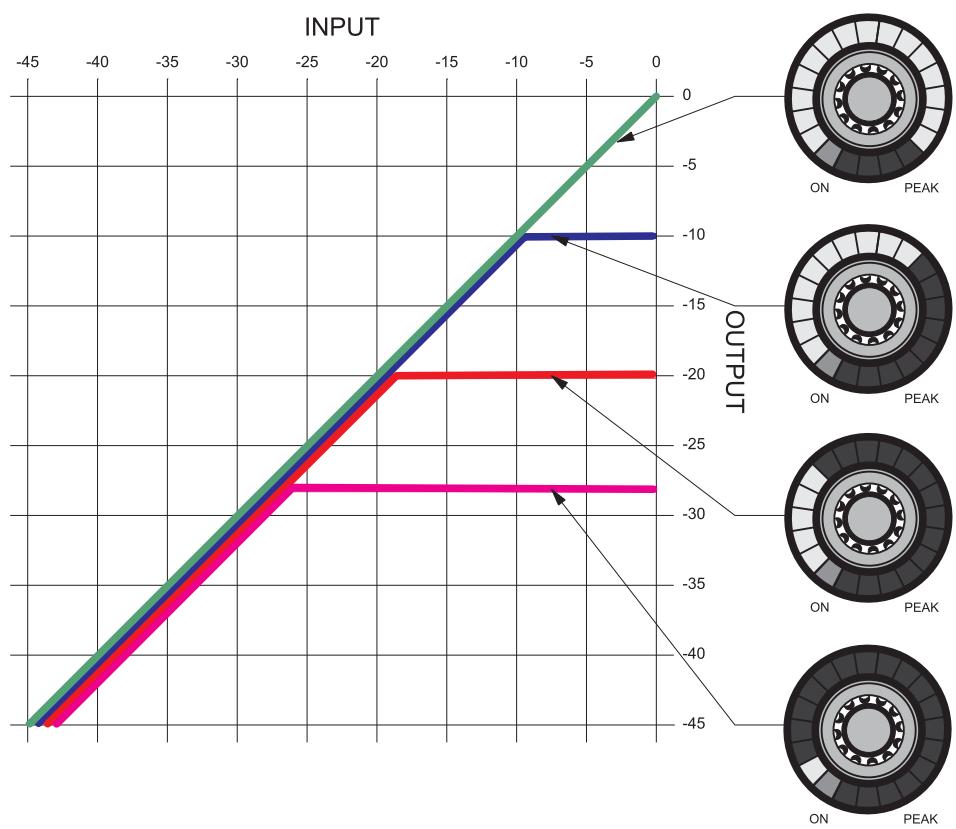

Abbildung 15: Regelmöglichkeit der LIMITER Funktion

Eine Einstellung auf eine niedrige Ansprechschwelle (hier: -28 dBFS und eine leuchtende LED) bewirkt eine sehr starke Limitierung, der Ausgangspegel bleibt verhältnismäßig Klein. Eine höhere Ansprechschwelle (hier: 0 dBFS und ein voll leuchtender LED-Kranz) bedeutet keinerlei Limitierung.

AUTOMIXING

Im Modus AUTOMIXING werden für die Eingangskanäle die Automatik-Mischfunktionen (siehe "Automatik-Mischfunktionen" Seite 10) ein- bzw. ausgeschaltet.

• Eine Drehung im Uhrzeigersinn schaltet die Funktion ein, der LED-Kranz leuchtet komplett.
• Eine Drehung gegen den Uhrzeigersinn schaltet die Funktion aus, es leuchtet nur eine LED.

Abbildung 16: LED - Kranz beim Aus-/ Einschalten einer Funktion

Durch Drücken auf den Drehregler wird die Funktion auch ein- bzw. ausgeschaltet.

DUCKING

Im Modus DUCKING wird bestimmt welcher MIC/LINE- oder AUX-Eingangskanal bei einer Aufschaltung, eine Absenkung der anderen Kanäle um 10 dB bewirken kann. Dieser Modus Funktioniert unabhängig zu den ein- bzw. ausgeschalteten Automatik-Mischfunktionen.

HINWEIS

These Funktion kann nur an einem einzigen Eingangskanal aktiv sein. Ein Einschalten der DUCKING-Funktion an einem anderen Eingangskanal bewirkt ein Ausschalten der Funktion am bisherigen Kanal.

• Eine Drehung im Uhrzeitigersinn schaltet die Funktion ein, der LED-Kranz leuchtet komplett.
• Eine Drehung gegen den Uhrzeitigersinn schaltet die Funktion aus, es leuchtet nur eine LED.

PEAK

PEAK

Abbildung 17: LED - Kranz beim Aus-/ Einschalten einer Funktion

HINWEIS

Durch Drücken auf den Drehregler wird die Funktion auch ein- bzw. ausgeschaltet.

NOM-ATT.

Im Modus NOM-ATTENUATION wird mit dem Drehregler "OUT MASTER" die Dämpfung eingestellt, um die das Summensignal pro aufgeschalteten Eingangskanal gedämpft wird.

NOM-ATTENUATION Funktioniert nur bei Kanälen, die auf AUTOMIXING-Modus gestellt sind!

HINWEIS

Bei manuellem Betrieb ist NOM-ATTENUATION nicht Sinnvoll, da hierbei alle Kanäle aufgeschaltet sind und damit eine andauernde Dämpfung vorhanden ware.

Die Automatik-Mischfunktionen und Logic Funktionen Force Off sowie Force On beeinflussen diesen Modus!

Die Regelmäßigkeit der Dämpfung reicht bei einer Drehung im Uhrzeigersinn von 0 dB bis 3 dB, Schrittweite 1 dB. Die Einstellung erfolgt in bedarfsgerechten Schrittweiten.

Abbildung 18: Teilung des LED - Kranzes der NOM-ATT. Funktion

LAST MIC ON

Im Modus LAST MIC ON wird eingestellt, ob der zuletzt besprochene Mikrofonkanal geöffnet bleibt.

Die Funktion wird mit einer Drehung des Drehreglers "OUT MASTER" eingestellt. Eine Drehung im Uhrzeigersinn schaltet die Funktion ein, der LED-Kranz leuchtet komplett. Eine Drehung gegen den Uhrzeigersinn schaltet die Funktion aus, es leuchtet nur eine LED.

Abbildung 19: LED - Kranz beim Aus-/ Einschalten einer Funktion

Durch Drücken auf den Drehregler wird die Funktion auch ein- bzw. ausgeschaltet.

PAN/BALANCE

Im Modus PAN / BALANCE werden folgende Kanäle in ihrer Balance- bzw. Panorama-Zuordnung (PAN) verändert:

• alle MIC/LINE Eingangskanäle (PAN-Funktion)
• alle AUX-Eingangsgkanäle (PAN-Funktion)
  Summen-Ausgang (BALANCE-Funktion)

Als Balance wird die Zuordnung eines Summensignals auf den Ausgang bezeichnet. Änderungen an den Kanälen bewirken nur eine Dämpfung!

Soll der linke Stereokanal eines Ausgangs nicht mehr ausgegeben werden, so ist der Balance-Regler nach rechts zu stellen.

Bei Mono-Eingangen wird das Signal standardmäßig gleich auf Stereo-Links und -Rechts zugeteilt. Soll der Eingang nur links zugeteilt werden, so ist der Drehregler des Eingangs, bei aktiver PAN-Funktion, auf links zu stellen.

Die Regelmöglichkeit reicht bei einer Drehung im Uhrzeigersinn von 0 dB bis - dB, Schrittweite: 2 dB.

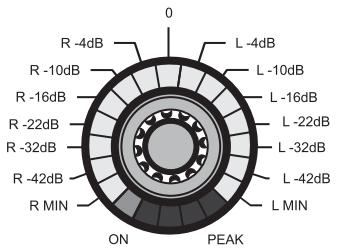

Abbildung 20: Teilung des LED - Kranzes der BALANCE Funktion

Bei linearer Einstellung leuchtet nur die mittlere obere LED. Diese LED (0 db) gilt auch als Ausgangspunkt für eine Drehung im oder gegen den Uhrzeigersinn.

LOCKED

Im Modus LOCKED werden durch Sperren die Drehregler oder das gesamte Gerät vor unsachgemäß Bedienung geschützt.

Sperren des Drehreglers "SYSTEM CONTROL"

Der Drehregler "SYSTEM CONTROL" wird durch Drücken (länger als 2 Sekunden!) gespeit. Die LEDs "LOCKED" und "LEVEL" leuchten. Ein Drehen des Drehreglers ermöglicht eine Überprüfung aller Kanal-Einstellungen. Geändert werden kann allerdings nur die Einstellung der Ein- und Ausgangspiegel. Alle anderen Funktionen sind für Eingaben gespert. Durch kurzes Drücken im Modus LEVEL kann die Anzeige weiterhin zwischen VU Meter und Einstellmodus umgeschaltet werden.

Ein langes Drücken auf den Drehregler "SYSTEM CONTROL" (länger als 1,5 Sekunden!)heits die Sperrung wieder auf. Der Drehregler befindet sich in der Grundeinstellung "LEVEL".

Sperren des gesamten Gerätes

Das gesamte Gerät wird durch gleichzeitiges Drücken auf die Drehregler "SYSTEM CONTROL" und "OUT MASTER" (länger als 2 Sekunden!) komplett gespert. Die ursprünglichen Einstellungen werden gespeichert. Die LEDs "LOCKED" und "LEVEL" leuchten. Ein Drehen des Drehreglers ermöglicht lediglich eine Überprüfung aller Kanal-Einstellungen. Alle Funktionen sind für Eingaben gesamt. Durch kurzes Drücken im Modus LEVEL kann die Anzeige weiterhin zwischen VU Meter und Einstellmodus umgeschaltet werden.

Ein langes Drücken auf die Drehregler "SYSTEM CONTROL" und "OUT MASTER" (länger als 1,5 Sekunden!)heits die Sperrung wieder auf. Der Drehregler "SYSTEM CONTROL" befindet sich in der Grundeinstellung "LEVEL".

Einzelne Kanäle von der Sperrung ausnehmen

Wurde das gesamte Gerät wie oben erwähnt gesperrt, können einzelne Eingangskanäe und der "OUT MASTER" Kanal von der Sperrung ausgenommen werden. Die ausgenommen Kanäle können dann einzig in ihrer Lautstärke verändert werden. Durch Drücken auf den Drehregler des gewünschten Kanals (länger als 2 Sekunden!) wird dieser von der Sperrung ausgenommen. Durch wiederholtes Drucken (länger als 1,5 Sekunden!) wird er wieder gespert.

Die eingestalten LOCK Zustände bleiben auch nach Ausschalten / Wiedereinschalten des DMM 4/2/4 erhalten!

PC LOCKED

Im Modus PC LOCKED wird der DMM 4/2/4 gespert und die Bedienung erfolgt nur über die PC-Software.

Die LED "PC LOCKED" leuchtet am Drehregler "SYSTEM CONTROL". An den LED-Kränzen leuchten keine LEDs. Ein Drehen eines Drehreglers bewirkt nichts!

Der DMM 4/2/4 wird mit dem PC über den PC-Anschluss (siehe "Rückseite" Seite 7) verbunden.

Bedienung der Geräte bei Kaskadierung

Im Folgenden werden die verfügbaren "SYSTEM CONTROL"-Funktionen im Zusammenhang mit der Kaskadierung und deren Rückwirkung auf das kaskadierte System beschrieben.

Nachfolgend werden die zwei Begriffe local und systemweit mit folgender Bedeutung verwendet:

lokal

Die Rückwirkung dieser Funktion/Einstellung beschrankt sich jeweils auf das betroffene Gerät innerhalb des kaskadierten Systems.

systemweit

Die Rückwirkung dieser Funktion/Einstellung wirkt auf alle Gerät des kaskadierten Systems, in der Regel auf die "System-Summe".

Record Out

Der Record Out kann in seiner Gesamtlautstärke nicht beeinflusst werden. Erträgt die Summe aller systemweiten Eingangsgkanäe ("System-Summe") und ist an jedem Gerät im System gleichwertig.

Level

Die Drehregler für die Eingangskanäle wirken lokal auf den Eingang des jeweiligen Gerätes und verändern die Lautstärke des entsprechenden Eingangssignals in der "System-Summe".

Die "System-Summe" ist an allen Geräten vorhanden.

Die Drehregler für Master Out und Phones wirken nur lokal. D.h. dass Kopfhörerlaufstärke und Summenausgang für jedem Gerät unterschiedlich eingestellt werden können.

Treble

Die Drehregler für die Eingangskanäle wirken lokal auf den Eingang des jeweiligen Gerätes und verändern die Höhenwiedergabe des entsprechenden Eingangssignals in der "System-Summe".

Der Drehregler fur Master Out beeinflusst die Höhenwiedergabe der Summe lokal.

Bass

Die Drehregler für die Eingangskanäle wirken lokal auf den Eingang des jeweiligen Gerätes und verändern die Tiefenwiedergabe des entsprechenden Eingangssignals in der "System-Summe".

Der Drehregler fur Master Out beeinflusst die Tiefenwiedergabe der Summe lokal.

Low Cut

Die Drehregler für die Eingangskanäle wirken lokal auf den Eingang des jeweiligen Gerätes und verändern die Tiefenabsenkung des entsprechenden Eingangssignals in der "System-Summe".

Der Drehregler für Master Out beeinflusst die Tiefenabsenkung der Summe lokal.

Limiter

Der Limiter ist nur für den Master Out einstellbar und ist damit lokal. Jedes Gerät kann also mit entsprechender Limitereinstellung betrieben werden.

Automix

Jeder Kanal kann systemweit am Automix teilnehmer. Er wird systemweit wie im lokalen Betrieb bewertet und auf- bzw. wegeschaltet. Alle am Automix beteiligten Kanäle sind systemweit gleichberechtigt.

Ducking

Lokal kann immer nur ein Ducking-Master definiert werden. Systemweit können aber provorhandenem Gerät ein Ducking-Master definiert werden. Wird ein Kanal aufgeschaltet, der ein Ducking-Master ist, werden alle Kanäle die kein Ducking-Master sind um 10dB bedämpft. Alle anderen Ducking-Master bleiben unbeeinflusst.

NOM Attenuation

Die Anzahl der aufgeschalteten Kanäle ist systemweit besteht. Die Absenkung pro aufgeschaltetem Kanal ist an jedem Gerät einzeln einstellbar und damit lokal.

Last Mic On

These Funktion zingt das System den zuletzt aufgeschalteten Kanal aktiviert zu halten und nicht wegzuschalten. Somit ist nach dem Aufschaften von zumindest einem Kanal immer ein Kanal im System aktiviert. These Funktion wirkt systemweit. Es kann an jedem Gerät Last Mic On eingestellt werden. Die Geräte werden gemäß dieser Funktion ODER-verknüpf. Das bedeutet, möchte man diese Funktion in einem kaskadiertem System abstellen, so muss diese Funktion an allen Geräten deaktiviert werden, an denen der Benutzer sie aktiviert hat.

Pan/Balance

Die Drehregler für die Eingangskanäle wirken lokal auf den Eingang des jeweiligen Gerätes und verändern die Panoramaeinstellung des entsprechenden Eingangssignals in der "System-Summe".

Der Drehregler für Master Out beeinflusst die Panoramaeinstellung der Summe lokal.

5 Reinigung

Ziehen Sie das Steckernetzteil aus der Steckdose.

Reinigen Sie die Oberflächen des Gerätes mit einem mit Wasser befeuchteten, aber nicht nassen, Tuch.

ACHTUNG

Verwenden Sie keinesfalls scharfe oder scheuernde Reinigungsmittel sowie keine, die Alkohol oder Lösungsmittel enthalten, da diese den Lack sowie die Kunststoffe beschädigen konnten.

6 Technische Daten

Allgemein	Abmessungen Gerät B x H x T	483 x 44 x 203 mm
	Gewicht Gerät (mit Verpackung)	3,5 kg
	zulässige Umgebungstemperatur in Betrieb	+ 5 ... + 45 °C
	Minimale Luftfeuchtigkeit in Betrieb	20 %
	Maximale Luftfeuchtigkeit in Betrieb	83 %
	(nicht kondensierend)
Netzteil	Eingangsspannung:	100 ... 240 V AC
	Netzfrequenz:	50 ... 60 Hz
	Leistungsaufnahme max.:	35 Watt
	Ausgangsspannungen :	+ 5 V DC / + 12 V DC / - 12 V DC
Eingänge	Die 3,3 V DC Versorgungsspannungen für Mikrocontroller und FPGA werden intern mitte weiteren DC / DC - Wandler aus den vorhandenen + 5 V erzeugt. Die Versorgungsspannur für die Phantomspeitung von + 48 V wird mit einem weiteren DC / DC - Wandler aus devorhandenen + 5 V erzeugt.
	Symmetrische Eingänge - Vorverträger
	Line / Mic Lo / Mic Hi	0 dB / + 40 dB / + 60 dB
	Eingangspegel max.:	+ 15 dBu
	Gleichtaktunterrückung:	>70 dB
	Dynamik:	>90 dB
	Eingangsimpedanz:	>8 kOhm
	Symmetrische Eingänge - Phantomspeitung
	Phantomspannung:	+ 48 V DC
	Versorgungsstrom je Eingang max.:	10 mA
	Einspeisewiderstände:	2 x 6,8 kOhm
	Symmetrische und AUX Eingänge - Analog Digital Wandler
	Datumformat:	24 Bit
	Sample Frequenz:	48 kHz
	AUX Eingänge - Vorverträger
	Eingangspegel max.:	+ 15 dBu
	Dynamik:	>90 dB
	Eingangsimpedanz:	>15 kOhm
Ausgänge	Recording und Summen Ausgang
	Ausgangspegel max.:	+ 10 dBu
	Dynamik:	>90 dB
	Lastimpedanz min.:	< 100 Ohm
	Digital Analog Wandlung für Recording und Summen Ausgang
	Datum format:	24 Bit
	Sample Frequenz:	48 kHz

Dieses Produkt entspricht den in der Konformitätserklärgung angegebenen Normen. Sie können die Konformitätserklärgung auf http://www.akg.com oder per E-Mail an [e-mail] anfordern.

7 Fehlerbehebung

ACHTUNG

VERLETZUNGSGEFAHR! Das Gerätarf für die Fehlerbehebung nur von autorisiertem Fachpersonal geöffnet werden!

Fehler	Mögliche Ursache	Abhilfe
Kein Ton	Netzadapter ist nicht an Gerätageschlossen	Netzadapter an Gerätageschlieben
	Netzschalter ausgescheltet	Netzschalter einschalten
	Gerät ist nicht an Verträgerangeschlossen	Ausgangskanal mit Verträgerbinden
	Mikrofon bzw. Zusatzgerät ist nicht an Gerätageschlossen	Mikrofon bzw. Zusatzgerät mit Gerätagbinden
	Lautstärkeregler sind auf Minimum gestellt	Lautstärkeregler aufdrehen
	Lautstärkeregler sind auf Mute gestellt	Stummschaltung durch Drücken des Drehreglers aufheben
	Vorverstärkung ist nicht korrekt eingestellt	DIP - Schalter auf der Rückseite auf korrekte Vorverstärkung stellen
	Phantomspeisung ist ausgeschaltet	Phantomspeisung für Kondensatormikrofone einschalten
	externes Potentiometer auf Minimum gestellt	externes Potentiometer aufdrehen
Kein Ton bei Sinuseinspeisung	Automix - Algorithmus unterrückt gleichbleibendes Signal	Kanal vom Automix - Algorithmus ausnehmen
Verzerrte Signalwiedergabe	Vorverstärkung ist nicht korrekt eingestellt	DIP - Schalter auf der Rückseite auf korrekte Vorverstärkung stellen
	Lautstärkeregler sind zu welt aufgedreht	Lautstärke zurückregeln
	Eingangssignal hat zu hohen Pegel	Eingangssignal dämpfen
Mikrofonkanal schaltet sich nicht automatisch ab	LMON Funktion ist eingeschaltet	LMON Funktion ausschalten
	FORCE ON an thisem Kanal aktiv	FORCE ON deaktivieren
Mikrofonkanal schaltet sich nicht automatisch ein	FORCE OFF an thisem Kanal aktiv	FORCE OFF deaktivieren

Falls der Fehler troz dieser Anweisungen weiter besteht, ist der DMM 4/2/4 zur Überprüfung an die AKG GmbH zu senden!

Table of Contents

Mikrofone · Kopfhörer · Drahtlosmikrofone · Drahtloskopfhörer · Kopfsprechgarnituren · Akustische Komponenten

Microphones · Headphones · Wireless Microphones · Wireless Headphones · Headsets · Electroacoustical Components
