MANUAL DE UTILIZADOR XP OFFICE 650 VA INFOSEC

Para garantir a correcta instalação e utilizesao deste produits, recomendamos vivamente que leia cautadosamente este manual.

1. INTRODUÇÃO

A gama UPS é especialmente concebida para computadores pessoasagem multimédia. A sua conceção leve e compacta adequam-se a ambientes exíguos de trabalho. A gama XP de UPS está equipada com AVR "boost and buck" para estabilizar a voltagem de entrada. Não se encontra munida de uma funcão integradade arranque DC. Esta funcao permitse a UPS arrancar sem uma alimentação AC. Apesar de ser uma UPS pouco, está equipada com uma porta de comunização Smart USB para proporcionar maisvantagens aosutilizadores. O software ajuda osutilizadores aacompanhar o estado da UPS. As principais caractéristicas da UPS encontrar-se na lista abaixo.

2. PRINCIPAIS CHARACTERISTICAS

• Controlo por microprocessor garanthe elevada fiabilitadde
• Equipado com AVR Boost and buck
• Porta de comunicações USB integraça
• Função Energia Verde para economia de energia
• Função de arranque DC
• Arranque automatico durante o restabelecimento da alimentacao eletrica
  Tamanho compacto, leve
• Proporcióna proteção contra picos de但现在 na红线 do modem/telefónica

3. INSTRUÇÉS DE SEGURANÇA - Segurarca

O elemento UPS faz uso de voltagens potencialmente perigosas. Não desmonte este equipamento. Não contentem componentes acessíveis que possam ser reparados pelos'utilizadores.
Todas as reparacoes deverao ser efectuadas apenas por tecnicos提供优质os.
A UPS tem a sua fonte de alimentacao interna (bateria). Ha risco de as tomas da saida poderem estar electrizadas antes uma UPS ter sido desligada da tomada de parede.
A UPS foi concebida para a alimentação de computadores. Nãodeer ser usada com equipamento electrónico com cargo induita, como motores ou illuminação fluorescente.
Não ligue nenhum artigo que não sera um computador à UPS como, por exemplo, equipamentos artificiais de apoio à vida, micro-ondas, aspiradores, etc.
As impressoras laser não deverão ser ligadas à UPS pois consomem muita energia.
Assegure-se de que a alimentação necessária não excede a capacidade da UPS. Recomendamos a utilizesaçao de una carga eletrica optima equivalente a metade ou um terço da potência nominal para uma maior autonoma e vida da bateria.
Não deixe nenhum recipiente com liquidos sobre a UPS ou perto esta.
Deslieue a UPS da toma da antes de limpa-la. Nao applique directamente quaisquer detergentes liquidos ou aspersores.

A UPS não deverá ser usada em locais humidos, nem exposta à luz solar directa ou fontes de emissão de calor. Não tape as ranhuras de ventilação.
Em caso de emergência, mude a UPS para a posicao "OFF" e(before desligue o cabo de alimentacao da tomada de parede para desligar completeness a UPS.
Se a UPS não funciona correctamente, consulte a该怎么? Resolução de problemas.

4. INSTRUÇÉS DE ARRUMACÇÃO

A UPSdeera ser arrumada com a sua bateria totalmente recarregada.As temperatas de armazenamento acima de 20^ deverao ser evitadas porque isso reduzirascindicativamente a vida da bateria.A UPSdevera ser recarregada de trés em tres meses. Isto realiza-se deixando-a ligada a tomada de parede durante 24 horas.As baterias arrumadas deverao ser recarregadas de trés em tresmeses e caso isso não seraffectuado,poderao danificar-se.

5. SERVICO APós-VENDA

IMPORTANT!

Ao contactar o Departamento Após-Venda, tenha a segunte informação à maior coisa está sempre necessária: Modelo da UPS, número de série e data de compra.

Uma descrição pormenorizada do problema fornecendo os dados seguides: tipo de equipamento alimentado pela UPS, estado dos LEDs, estado do alarme, condições de instalação e ambientais.

A informação técnica necessária poderá ser encontrar no certificado de garantia ou na placá de identificacao na parte deTRSdo aparelho. Se for mais pratico, poderá anotar eles dados no quadro segunte.

Modelo	Número de Série	Data de compra
... XP Office

! Por favor, guarde a embalagem original. Será necessária na eventualidade de envio da UPS ao Departamento Àpos-Venda.

IMPORTANT :

LED vermelho a piscar: Erro

LED amareloa piscar:modedebateria

PAINEL TRASEIRO

Porta USB

Tomadas protegidas RJ11Telephone/Fax/Internet

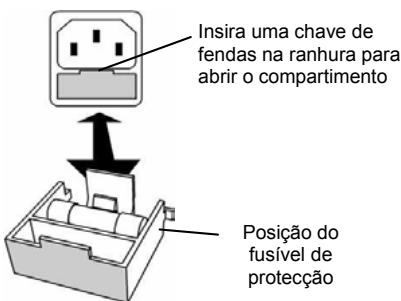

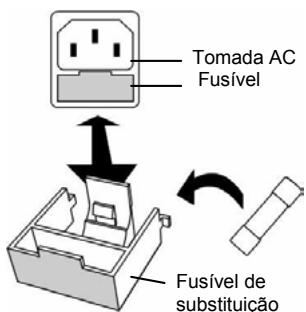

SUBSTITUÇÃO DO FUSÍVEL

1. Verificacao

Quando receiveber o seu equipoamento, abra a embalagem e verifique se a sua UPS não está danificada. A embalagem inclui:

um elemento UPS, 3 cabos de safda IEC, 1 cabo RJ11, 1 cabo de comunicação por interface (conector USB) e um manual de'utilizar. Na eventualidade de terem ocorrido danos, envie uma reclamação normal ao Departamento de Após-Venda.

2. Carregamento das baterias

Este equipamento é embalado de fábrica com a sua bateria interna totalmente carregada; contudo, durante o transporte, poderá sofrer uma ligeira descarga que deverá ser reposta antes dautilização. Ligue a UPS a uma tomada adequada e permita que a UPS carregue totalmente deixando-a ligada, sem apareiros acoplados, durante, pelo menos, 8 horas.

3. Onde instalá-la

A UPS foi Concebida para funciona num ambiente protegido, a temperatas entre 0^ e 40^ e com uma humidade relativa entre 0% e 90% (sem condensacao).

Não tape as ranhuras de ventilação. Instale o aparecido num ambiente isento de poeiras, vapores químicos e conduções.

Além disso, para evitar qualquer interferência, mantenha a UPS a uma distança minima de 20cm do CPU (unidade central de processamento).

4. Ligação

Verifique na placá de identificação na parte traseira da UPS se a alimentação é compatível com a voltagem da rede eletrica e que o aparheiro é suficientemente potente para proteger toda esta energia electrolytica. Ligue a UPS a uma tomada de 2 pôlos e com terra (use o cabo original do seu computador ou recomenda-se a utilização um cabo de alimentação 2P + E / CEE22 / 10A ). Depois, use os 3 cabos IEC para ligar um aparheiro relacionado com o computador a cada uma das tomadas situadas na parte deTRS da UPS. Poderá tambem ligar aparhos que não exijam tempo de autonomia, como impressoras, à tomada protegida e filtrante.

5. Ligar/Desligar

Para ligar a UPS, prima delicadamente o botão de alimentação. Para desligar a UPS, prima novamente o mesmo botão.

6. Arranque DC

Os apareiros XP estáequipados com uma funcao integra de arranque DC. Para arrancar a UPS na ausencia de energia eletrica e com uma bateria totalmente carregada, prima o botao.

7. Função de Economia de Energia

Os apareiros XP está equipados com uma funcção de economia de energia. Se não houverça ligada à UPS, desliga-se automaticamente às 5 minutos para economizar energia durante uma falta de corrente electrica. O interruptor de alimentação deverá ser mantido na posicao "ON" (Ligado) ou, de contrário, a UPS desliga-se e o seuequipamento não está protegado durante falhas de corrente.

O interface USB na parte de trás da UPS poderá ser ligado ao computations.Esta porta permite ao computations controlar o estado da UPS. As funções principales são as seguides:

• Transmissão de um alarme visual na eventualidade de uma falha de corrente
• Fechamento automatico de ficheiros antes de a bateria se esgotar
• Desligamento da UPS

9. PROTEÇÃO DA LINHA TELEFONICA/DE FAX/DE MODEM

Se pretender proteger um fax ou um modem, ligne o cabo da LINHA Telefonica da sua tomada de parede a entrada "IN". Ligue o cabo Telefonico (fornecido) a partir da saida "OUT" ao fax ou ao modem.

Cuidado: A proteção contra raios da LINHA Telefonica pode fazer inoperacional em caso de instalação inadequada. Este aparecido de proteção contra picos de corrente destiná-se unicoamente a uso dométrico. Nunca instale cabos Telefonicos durante uma tempestade.

Nota:Esta ligatione optional.Nao e necessario usar esta UPS.

10. BATERIA

A bateria é o Alone componente da UPS que não está a ser permanentemente utilizado. Tem uma vidautildeapproximadamente3a5anos.Contudo,descargasfortes frequentes ou a exposicaoatemateruras elevadasacima de 20^ reduzemeste limite.Por isso, recomendamos que osutilizadores recarreguem a bateriauma vez e tres em tres meSES quando o aparelho não estivera ser usado, para compensar a descarga natural.O tempo de autonomia da UPS depende da energiaqueIheéexigida,bem como da idade e do estado das baterias.

AVISO!

As bateriasdeero ser sempre substituidas por技术和ricicos qualificados.As baterias tem uma corrente mucho elevada:eros de ligationacao poderao causar curto-circuitos de que resultarao queimaduras graves.

11. RESOLUÇÃO DE PROBLEMAS

Se houver algoum problema de funciona da UPS, recomendamos que execute os seguients testes antes de ligar para a LINHA de apoio.

Lista de Verificacao:

• O interruptor principal está na posicao "ON" (Ligado)?
• A UPS está ligada à tomada de parede?
• A alimentação encontrar-se dentro dos valuores especialicos para o aparelho?
• Instalou o fusível na ficha da tomada?
  A UPS está em sobrecarga?
• A bateria está em baixo ou com defeito?

SINTOMA	CAUSA POSSÍVEL	SOLUTIONÉS
Nenhum LED se acende no pailen frontal.	1. Falta de bateria.	1. Carregue a bateria durante 8 horas.
	2. Falha da bateria.	2. Substitua por uma bateria do mesmo tipo.
	3. O interruptor não foi pressionado durante, pelo menos, 5 segundos.	3. Prima e mantenha pressionado o interruptor durante, pelo menos, 5 segundos.
O alarmé sonoro funcionacontinuamente quando a alimentação AC é normal.	1. Sobrecarga da UPS.	1. Verifique se a energia coincide com a capacidade da UPS definida nas caractécticas tínicas.
Na eventualidade de um falha de corrente, tempo reduzido de autonoma.	1. Sobrecarga da UPS ou o equipamento ligado tem um problema.	1. Retire alguma energia nãoética.
	2. Falta de bateria.	2. Recarregue a bateria ligando a UPS à corrente durante 24 horas.
	3. Defeito da bateria devido a elevadas temperatas de utilização ou utilização inadeva para a bateria.	3. Substitua por uma bateria do mesmo tipo.
Corrente normal mas o LED está a piscar e a soar	1. Fusível queimado	1. Substitua por um fusível do mesmo tipo.
	2. Cabo de alimentação frouxo.	2. Ligue corretoamente o cabo de alimentação.
	3. Não há alimentação ou a UPS não está ligada.	3. Verifique a alimentação.

12. CHARACTERISTICAS TECNICAS

		500 XP Office	650 XP Office	800 XP Office	1000 XP Office
TECOLOGIA	Tecnologia	Linha interactiva com RegULAção Automática de Voltagem
	Saida	Onda seeno modificada
	Proteção	Descarga/Sobrecarga e proteção de sobrecarga + proteção na LINHA do modem/telefónica
	Alimentação	500 VA	650 VA	800 VA	1000 VA
	Factor de Alimentação	0.6	0.55	0.6	0.5
FÍSICO	Dimensoes W x D x H	100 X 330 X 140 (mm)
	Peso kg	5	6	6,3	6,5
	Conectores de Saía	3 tomas UPS protegidas ( tipo IEC), 1 tomas protegida contra picos de corrente, 2 RJ11 protegidas
ENTRADA	Voltagem	[110-115-120 V] ou [220 - 230 - 240 V]
	Amplitude de Voltagem	[85 - 140 V] [162 - 290 V]
	Frequência	50 - 60 Hz auto detecção
SAÍDA	Voltagem	[110-115-120 V] ou [220 - 230 - 240 V]
	Reguição	+/- 10 % (modo bateriai)
	Frequência	50 ou 60 Hz
BATERIA	Tipo	12V/7AH x 1pc	12V/7AH x 1pc	12V/9AH x 1pc	12V/9AH x 1pc
	Autonomia (dependendo da energia ligada)	10 mins	20 mins	22 mins	25 mins
	Tempo de recarga	90% em 8 horas après descarga completeness
FILTRO	Protecção contra picos	125 Joules
AMBIENTE	Nivel de ruído	< 40 dB a 1 metro
	Ambiente de funzonamento	0°C - 40°C, 0 a 90% de humididade (sem condensação)
INDICADOR	Modo AC	LED verde permanentelemente ligado
	Modo de bateria	LED amarelo a piscar
	Erro	LED vermelho a piscar
ALARMES SONORO	Modo AC	Audível a cada 10 segundos
	Substituição da bateria	Audível a cada 2 segundos
	Bateria refraca	Audível de segundo em segundo até à paragem automatística
	Sobrecarga ou defeito	A cada 1⁄2 segundo
	Erro	Som contínuo
INTERFACE	Porta de化合çao	USB
PADRões	Segurarçao/Padrão	CE - ISO 9001
