MANUAL DE UTILIZADOR C07787 - 05-10 DEVILLE

MANUAL DE UTILIZAÇÃO

4.2.1 Combustível recomendado

4.2.2 Combustíveis proibidos

4.4.2.3 Remoção da cinza

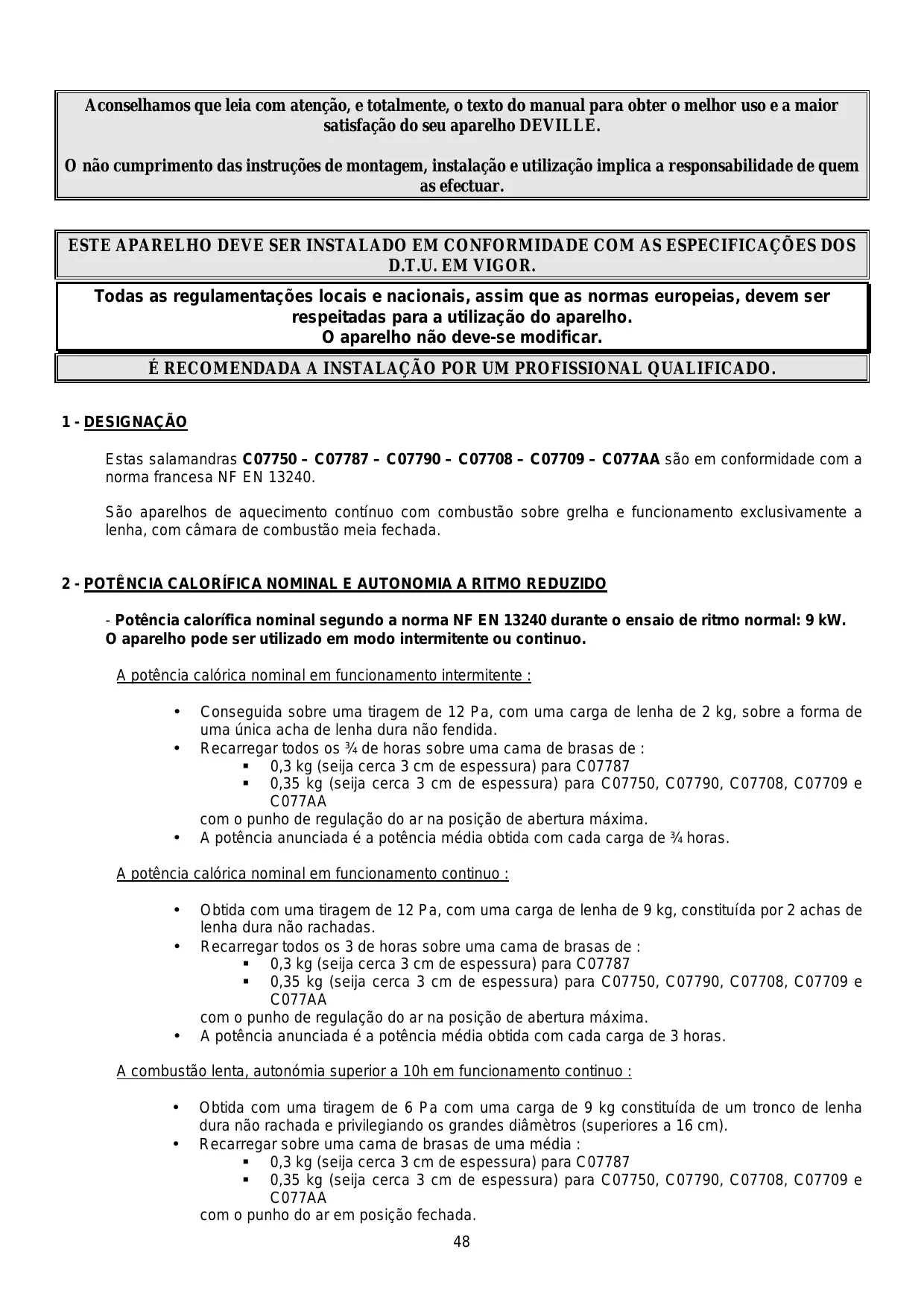

Aconselhamos que leia com atenção, e totalmente, o texto do manual para obter o melhor uso e a maior satisfação do seu aparelho DEVILLE. O não cumprimento das instruções de montagem, instalação e utilização implica a responsabilidade de quem as efectuar. ESTE APARELHO DEVE SER INSTALADO EM CONFORMIDADE COM AS ESPECIFICAÇÕES DOS D.T.U. EM VIGOR. Todas as regulamentações locais e nacionais, assim que as normas europeias, devem ser respeitadas para a utilização do aparelho. O aparelho não deve-se modificar. É RECOMENDADA A INSTALAÇÃO POR UM PROFISSIONAL QUALIFICADO.

Estas salamandras C07750 – C07787 – C07790 – C07708 – C07709 – C077AA são em conformidade com a norma francesa NF EN 13240. São aparelhos de aquecimento contínuo com combustão sobre grelha e funcionamento exclusivamente a lenha, com câmara de combustão meia fechada.

2 - POTÊNCIA CALORÍFICA NOMINAL E AUTONOMIA A RITMO REDUZIDO

- Potência calorífica nominal segundo a norma NF EN 13240 durante o ensaio de ritmo normal: 9 kW. O aparelho pode ser utilizado em modo intermitente ou continuo. A potência calórica nominal em funcionamento intermitente :

Conseguida sobre uma tiragem de 12 Pa, com uma carga de lenha de 2 kg, sobre a forma de uma única acha de lenha dura não fendida. Recarregar todos os ¾ de horas sobre uma cama de brasas de : 0,3 kg (seija cerca 3 cm de espessura) para C07787 0,35 kg (seija cerca 3 cm de espessura) para C07750, C07790, C07708, C07709 e C077AA com o punho de regulação do ar na posição de abertura máxima. A potência anunciada é a potência média obtida com cada carga de ¾ horas. A potência calórica nominal em funcionamento continuo :

Obtida com uma tiragem de 12 Pa, com uma carga de lenha de 9 kg, constituída por 2 achas de lenha dura não rachadas. Recarregar todos os 3 de horas sobre uma cama de brasas de : 0,3 kg (seija cerca 3 cm de espessura) para C07787 0,35 kg (seija cerca 3 cm de espessura) para C07750, C07790, C07708, C07709 e C077AA com o punho de regulação do ar na posição de abertura máxima. A potência anunciada é a potência média obtida com cada carga de 3 horas. A combustão lenta, autonómia superior a 10h em funcionamento continuo :

Obtida com uma tiragem de 6 Pa com uma carga de 9 kg constituída de um tronco de lenha dura não rachada e privilegiando os grandes diâmètros (superiores a 16 cm). Recarregar sobre uma cama de brasas de uma média : 0,3 kg (seija cerca 3 cm de espessura) para C07787 0,35 kg (seija cerca 3 cm de espessura) para C07750, C07790, C07708, C07709 e C077AA com o punho do ar em posição fechada.

3 - DESCRIÇÃO E DIMENSÕES

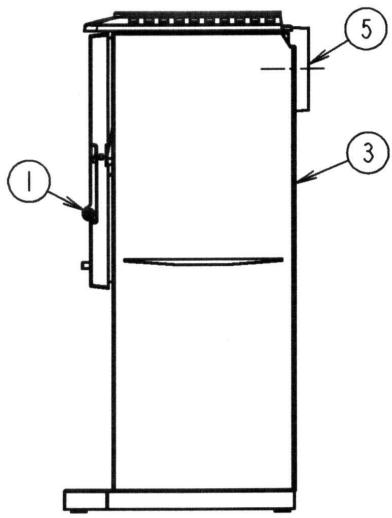

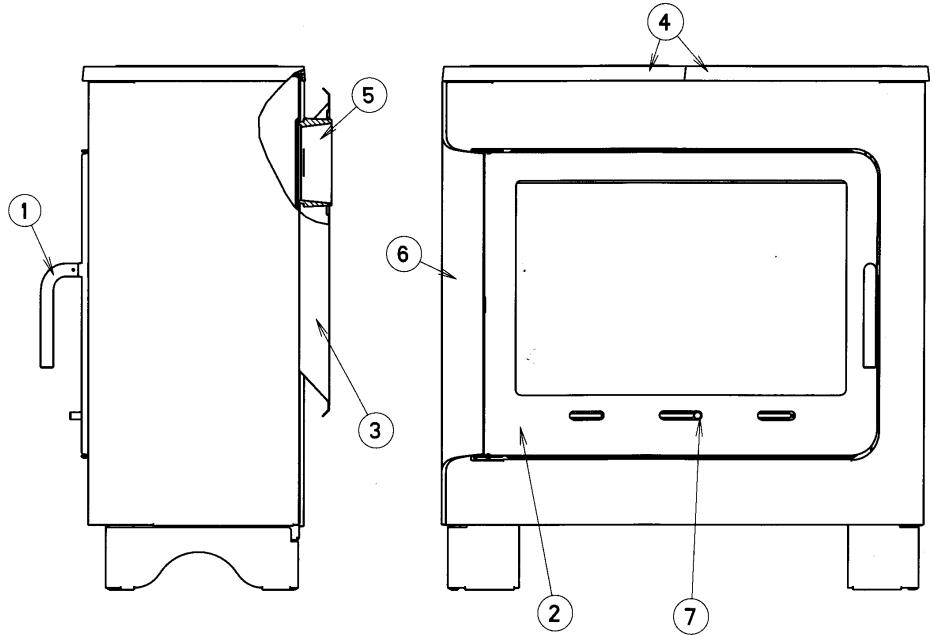

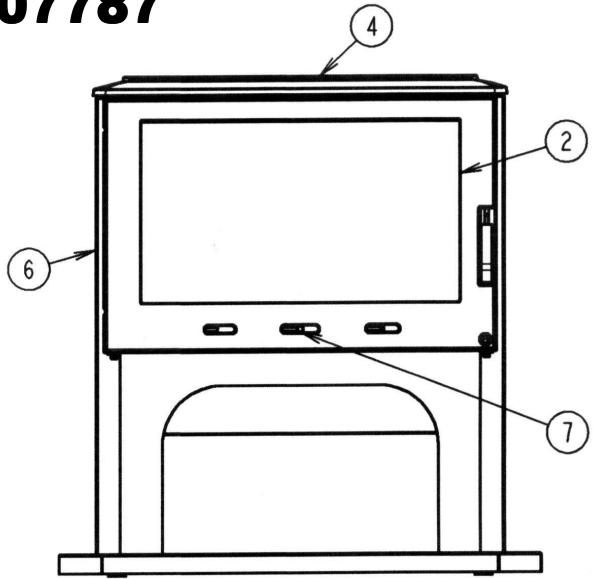

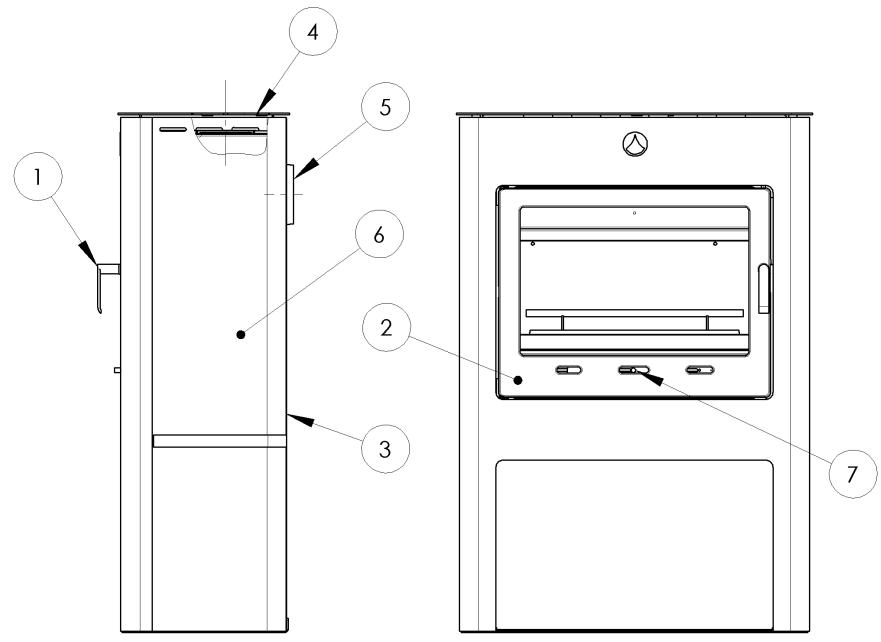

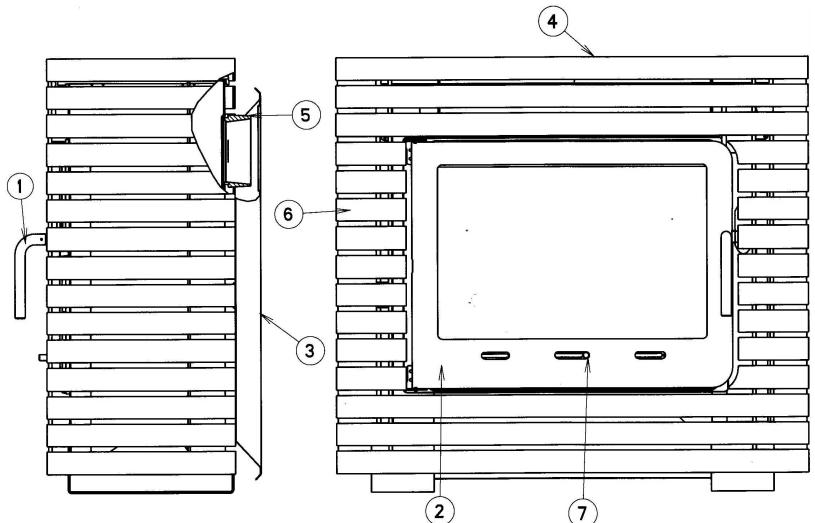

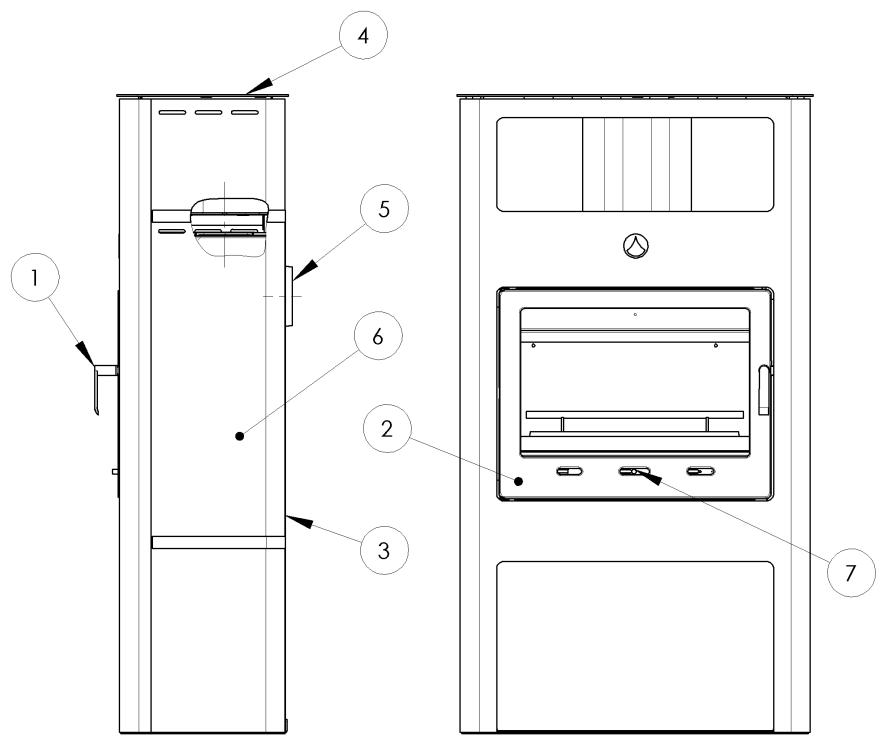

3.1 DESCRIÇÃO (Fig. 1)

Os principais elementos que constituem a salamandra estão indicados a seguir : (1) Pega (2) Porta de carga (3) Resguardo de protecção (4) Tampo (5) Saída (6) Painel ou ornementação (7) Puxador de regulação de ar Uma entrada de ar secundário está integrada na parte alta do vidro da porta para a manter limpa e assegurar melhor combustão da lenha. O puxador de regulação de ar, situado na parte inferior da porta, permite escolher um ritmo de fogo. Peso líquido do aparelho : Salamandra C07750 : cerca 95 Kg Salamandra C07787 : cerca 87 Kg Salamandra C07790 : cerca 91 Kg Salamandra C07708 : cerca 87 Kg Salamandra C07709 : cerca 101 Kg Salamandra C077AA : cerca 78 Kg

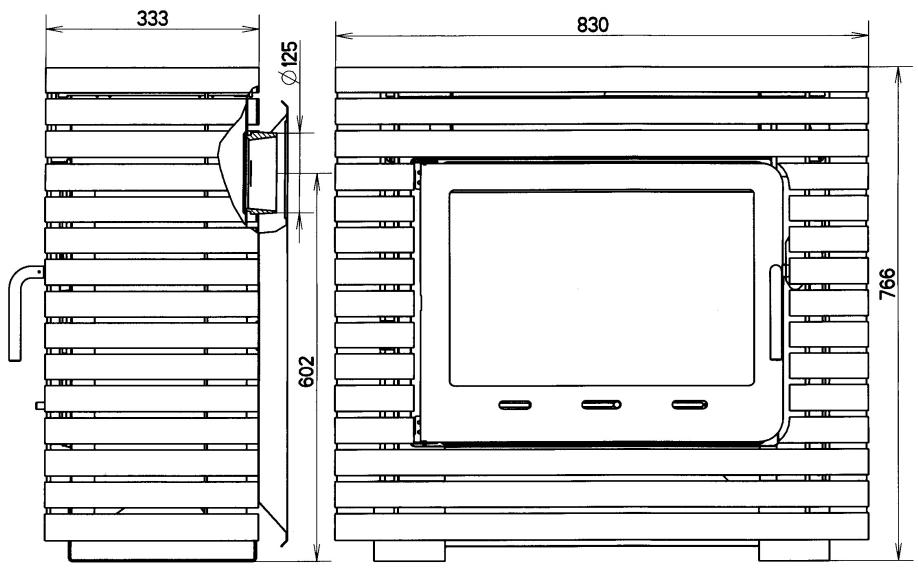

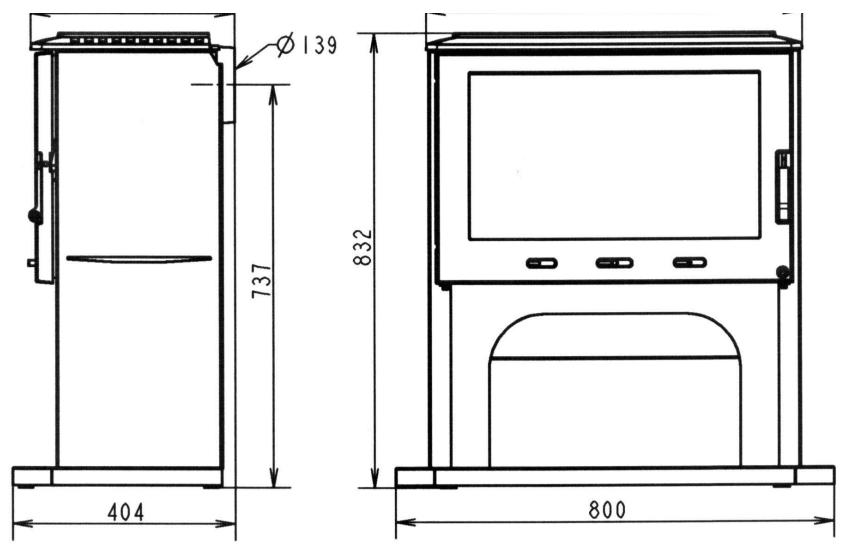

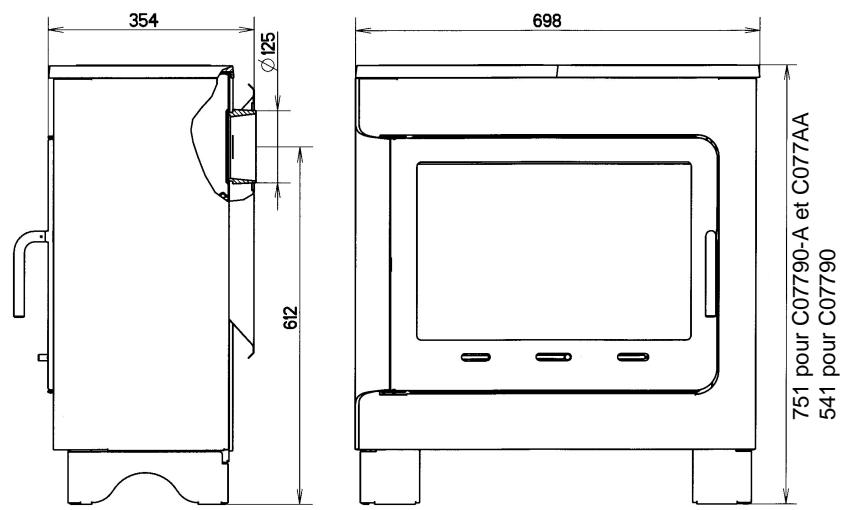

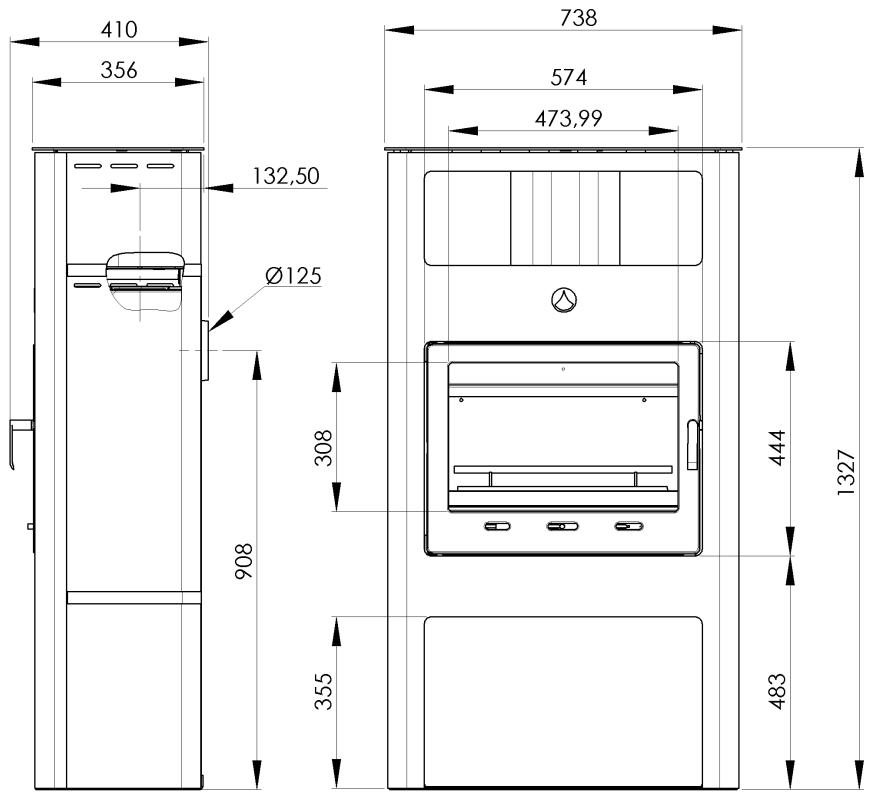

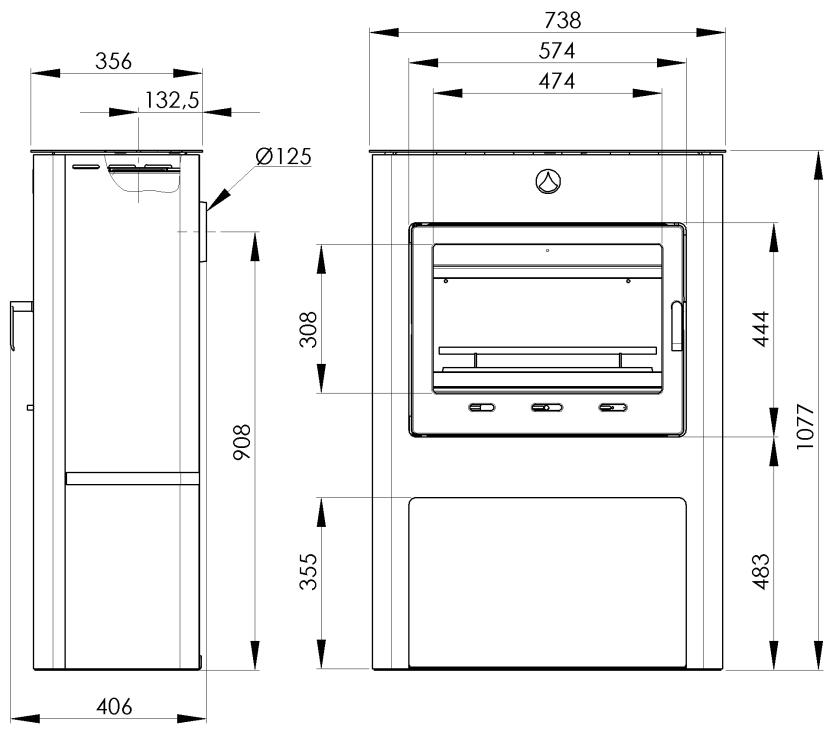

3.2 DIMENSÕES (Fig. 2)

Dimensões exteriores (valores em mm) Largura Altura Profundidade C07750

O funcionamento do aparelho precisa de um volume de ar suplementar ao necessário para renovar o ar regulamentar. Esta entrada de ar é obrigatória quando a habitação está equipada com uma ventilação mecânica.

A tomada de entrada de ar deve ficar situada directamente no exterior, ou num local ventilado para o exterior,e deve ser protegida com uma grelha.

A saída da entrada de ar deve ficar situada o mais próximo possivel do aparelho. Deve poder ser tapada quando abre directamente na sala. Durante o funcionamento do aparelho, assegure-se que ela está libre de toda obstrução.

A secção da entrada de ar deve ser pelo menos igual ao quarto da secção da conduta de fumos, com o minimo de :

- 50 cm para uma utilização unicamente com a porta fechada

Pode ser necessário parar o extractor da ventilação mecânica para evitar o retorno dos fumos para a sala ao abrir a porta.

4 - CONDIÇÕES DE UTILIZAÇÃO DO APARELHO

4.1 PRIMEIRO ACENDER

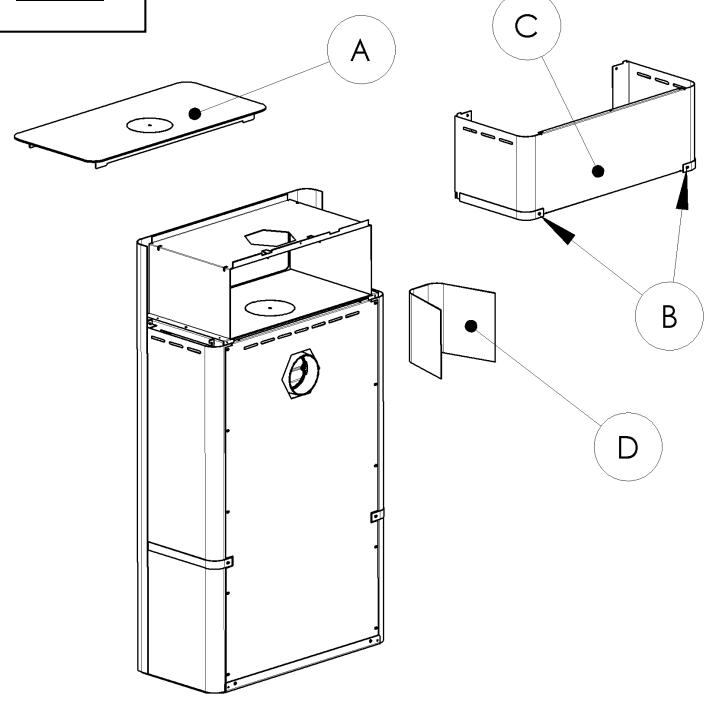

- Depois de realizar a lareira e instalar o aparelho, respeitar o tempo de secagem dos materiais utilizados para a construção (2 a 3 semanas). - Não ligar o fogão sobre uma conduta de junta de vários aparelhos. - Depois de acender pela primeira vez (ver parágrafo 4.4.1), fazer um fogo moderado durante as primeiras horas limitando a carga do aparelho (uma acha de Ø 15 cm) (puxador de ar meio aberto). . Subida progressiva da temperatura do conjunto dos elementos da lareira e dilatação normal do aparelho. - Durante as primeiras utilizações, pode sair do aparelho um cheiro de tinta: arejar o local para evitar o desagrado. - Preparação do C07709 para aumentar a capacidade do aquecedor de prato (vêr Fig. 11) : Na configuração duma ligação por detrás, é possível de desmontar o tapa-cano situado no aquecedor de pratos, para aumentar o volume deste, têm de proceder da maneira seguinte : . Destacar a parte de cima A em a alevantando. . Retirar os dois parafusos B situados por trás da decoração do aquece prato C. . Destacar a decoração do aquece prato. . Retirar o tapa-cano D. . Montagem da decoração do aquece prato. . Remontagem da parte de cima.

4.2.1 Combustível recomendado

Troncos de lenha dura dum cumprimento máximo de 56 cm : carvalho, carpa, faia, castanheiro, etc. Altura máxima de carregamento : 25 cm. É aconselhável usar lenha muito seca (máximo 20 % de humidade), ou seja 2 anos de armazenagem abrigada depois do corte, para obter melhores rendimentos e evitar o creosote na conduta de fumos e nos vidros. Evitar as madeiras resinosas (pinheiro, epíceas...) que requerem uma limpeza mais frequente do aparelho e da conduta.

4.2.2 Combustíveis proibidos

Excepto a lenha todos os outros combustíveis são proibidos, nomeadamente o carvão e os seus derivados. As flamejadas de lenha pequena, sarmentos, pranchetas, palha, cartão, combustíveles líquidos são perigosos e a excluir. O aparelho não deve ser utilizado como um incinerador de resíduos.

4.3 EMPLEO DOS ÓRGÃOS DE MANOBRA E DOS ACESSÓRIOS

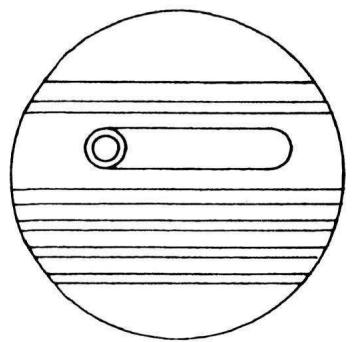

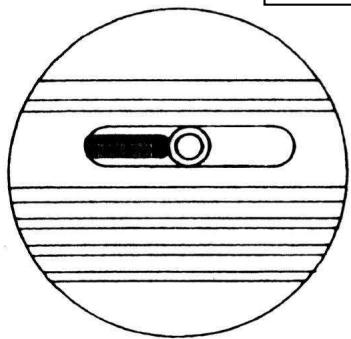

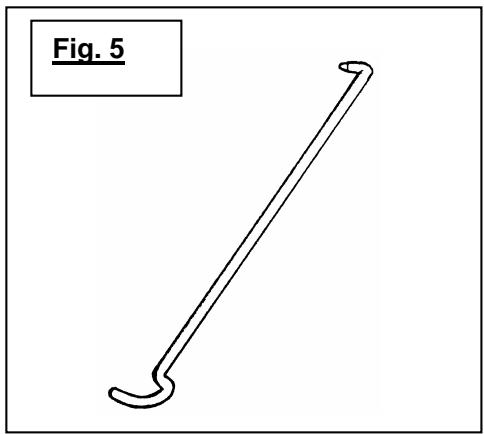

- Puxador de regulação de ar (Fig. 3) : deve ser manobrado por intermédio do atiçador. - Pega de porta : deve ser manobrada por intermédio do atiçador (Fig. 5) ou pela luva de forno. - Rodo (Fig. 4) : para retirar a cinza e limpar o aparelho. Não queime as mãos sem necessidade, sirva-se dos acessórios.

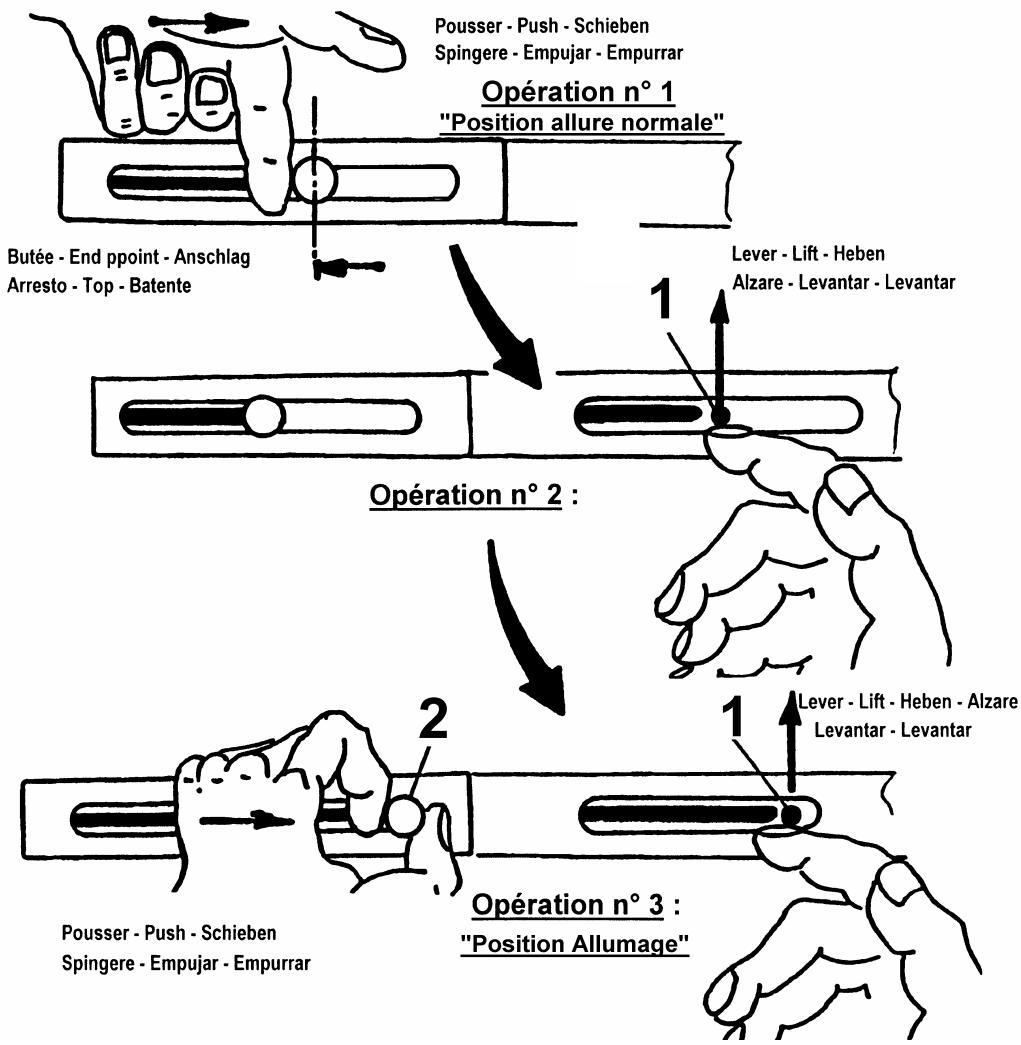

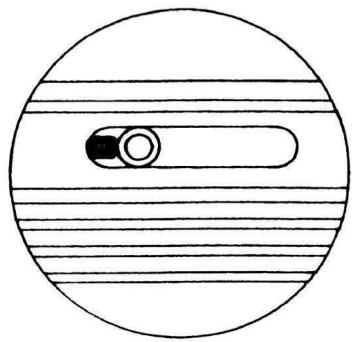

REGISTO DE ACENDER (Fig. 3) Esta posição só deve ser utilizada quando o aparelho está « frio ». Ela não se pode manter mais de 30 minutos. O aparelho tem de estar sobre vigilância durante toda a duração da fase de Acendimento. Para obter a posição, efectuar as operações seguintes : Operação n° 1 : - Empurrar o botão de manobra do puxador de regulação de ar até ao batente correspondente ao bloqueio da "Posição Acender". Operação n° 2 : - Levantar o pino de desbloqueio situado à esquerda do puxador de regulação. Operação n° 3 : - Manter o pino em posição alta com a mão direita e empurrar o botão de manobra para a direita com a mão esquerda e fica na "Posição Acender". Depois de acender, para voltar na posição de ritmo normal, de ritmo intermédio ou de ritmo reduzido (ver Fig. 3), utilizar o atiçador para empurrar o botão de manobra do puxador de regulação de ar que pode estar quente.

- Abrir o puxador de regulação de ar em posição acender (Fig. 3). - Pôr papel enrodilhado e lenha miúda muito seca (gravetos) sobre a grelha e depois achas rachadas maiores (Ø de 3 a 5 cm). - Acender o papel e fechar a porta (deixá-la ligeiramente entreaberta para acelerar o fogo). - Quando a carga de "lenha miúda" estiver bem acesa, abrir a porta, carregar o aparelho com o combustível recomendado e agir nos órgãos de manobra para obter o ritmo desejado.

- O funcionamento intermitente necessita um recarregamento todos os ¾ horas. Dêve privilegiar este modo de funcionamento particularmente respeituoso do ambiente. - O aparelho pode igualmente assegurar um funcionamento continuo quando a limitação intermitente não pode sêr respeitada ou que uma potência reduzida é procurada. Nesse caso, a potência máxima pode ser obtida sobre uma duração de 3 horas e um andar lento, a potência baixa de uma duração de 10 horas é possível com uma carga de 9 kg.

4.4.2.2 Regular o fogo

- O ritmo desejado obtém-se actuando nos órgãos de manobra (ver parágrafo 4.3) e escolhendo uma carga correspondente às necessidades, isto é : . Para um aquecimento máximo, carregar o aparelho com 3 toros de cerca de 10 cm de diâmetro (puxador de ar aberto) (Fig. 3). Utilizar este ritmo apenas de modo temporário, para pôr os locais na temperatura depois de uma ausência prolongada. . Para um ritmo intermédio, utilizar uma carga menos importante: um ou dois toros (puxador de ar meio aberto) (Fig. 3). . Para um aquecimento de duração longa em andar lento, utilizar 1 ou 2 troncos nào fendidos de diâmetro superior a 15 cm (puxador de ar fechado) (Fig. 3). - Para obter um andar lento de longa duração, procedir ao carregamento sobre uma cama de brasas apenas avermelhadas.

- Para obter um arder rápido, relançar o fogo com "lenha pequena", efectuar a carga, manter eventualmente a porta entreaberta durante alguns minutos para acelerar o acender, vigiando constantemente o aparelho, fechar depois a porta e actuar nos órgãos de manobra (parágrafo 4.3). Esta operação permite acelerar o acender, em particular quando a lenha está húmida. - Efectuar as mudanças de ritmo (passagem do andar lento ao andar normal por exemplo) antes de recarregar, durante a fase de combustão das brasas, para que o aparelho e a conduta de fumos possam mudar progressivamente de regime. - Para evitar os retornos de fumos e as quedas de cinzas na sala, no momento da carga, a abertura da porta requer diversas precauções : . Entreabrir a porta, esperar um momento para iniciar a tiragem correspondente ao funcionamento com a porta aberta, e abrir depois a porta lentamente. - O funcionamento continuo em andar lento, sobretudo durante os períodos de aumento de temperatura (tiragem desfavorável) e com lenha húmida, provoca uma combustão incompleta que favorece os depósitos de bistre e de alcatrão :

Alternar os períodos em regime lento com funcionamentos a ritmo normal. Privilegiar uma utilização com umas pequenas cargas. - Depois de um funcionamento em andar lento, o vidro pode se obscurecer-se a causa de um ligeiro bistre, este depósito desaparece normalmente a mais vivo andar por pirolisa. A instalação de um registo moderador de tiragem na conduta de ligação permite controlar a escolha do ritmo, em particular a potência reduzida, e permite obter o ritmo reduzido de longa duração (ver manual de instalação).

4.4.2.3 Remoção da cinza

O ar utilizado para a combustão da lenha chega debaixo da grelha quando o puxador de regulação do ar está aberto. Este ar assegura também o arrefecimento da grelha. É portanto indispensável, para obter óptimas prestações e evitar a degradação da grelha devido a um aquecimento excessivo, evitar obstruir a grelha limpando e evacuando regularmente as cinzas : - Utilizar o rodo para remover a cinza da grelha (Fig. 4). - Cinzeiro, situado debaixo da grelha, retira-se facilmente puxando-o com o atiçador (Fig. 5). - O nível das cinzas nunca deve atingir a grelha em ferro fundido do fogão. Retirar a cinza pelo menos todos os 2 a 3 dias. - Retirar periodicamente as cinzas espalhadas acidentalmente no compartimento cinzeiro.

4.4.3 Regras de segurança

- Nunca atirar água para apagar o fogo. O vidro e certas partes do aparelho estão muito quentes : cuidado com os riscos de queimadura especialmente para as crianças. - O fogão irradia um calor importante através do vidro. Não colocar materiais nem objectos sensíveis ao calor a uma distância inferior a 1,50 m da zona envidraçada. - É imperativo manter sempre fachadas a portas de carga e do cinzeiro. - Não instalar materiais facilmente inflamáveis próximo do aparelho.

- Esvaziar o conteúdo do cinzeiro para um recipiente metálico ou não inflamável reservado exclusivamente para esse uso. As cinzas aparentemente frias podem estar muito quentes mesmo depois de arrefecerem algum tempo. - Em particular, não armazenar lenha debaixo do aparelho. - Em caso de fogo de chaminé, fechar o punho do regulamento do ar (Fig. 3).

5 - CONSELHOS DE LIMPEZA E DE MANUTENÇÃO DO APARELHO E DA CONDUTA DE FUMOS

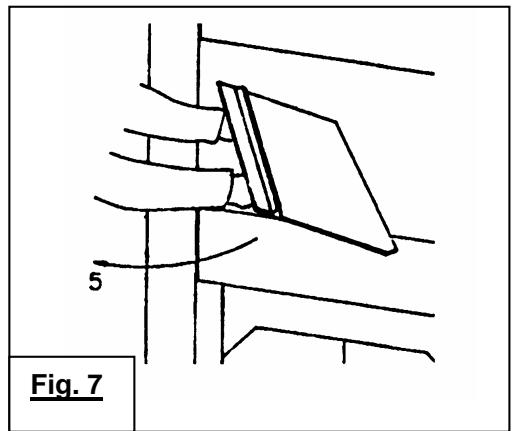

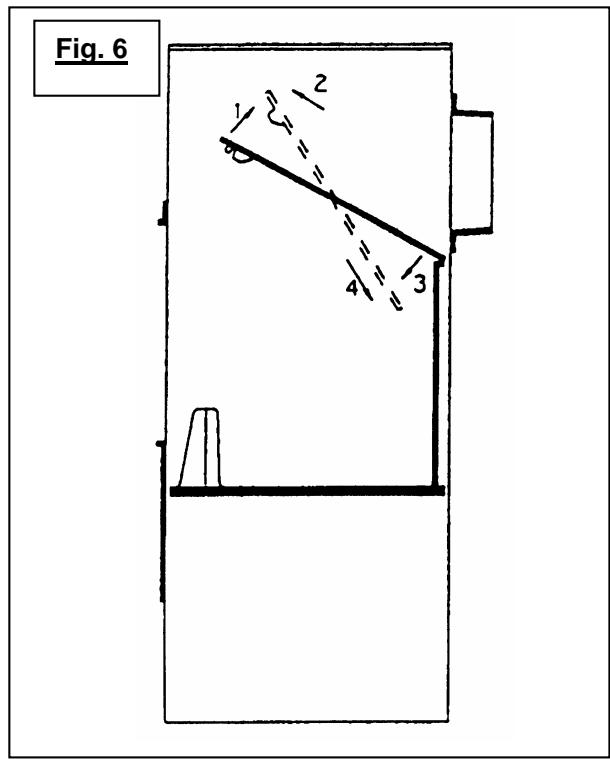

A limpeza mecânica da conduta de fumos é obrigatória e deve ser realizada várias vezes por ano, sendo pelo menos uma vez durante a época de aquecimento. Um certificado deve ser entregado por um profissional. Por ocasião das limpezas, é necessário : - Desmontagem do deflector (Fig. 6) e (Fig. 7) : . Retirar o deflector (levantar o deflector 1, avançar 2, descer a traseira 3, descer o deflector e retirá-lo 5, pelo lado direito).

- Retirar a placa traseira da fornalha, as duas placas laterais da fornalha, a grelha e o tubo de saída. (Montagem do deflector : proceder no sentido contrário à desmontagem). - Verificar totalmente o estado do aparelho e em particular os elementos que asseguram a vedação : juntas e órgãos de fecho, peças de apoio (porta, chassis). - Verificar o estado da conduta de fumos e da conduta de ligação. Todas as uniões devem apresentar uma boa resistência mecânica e conservar a vedação. - Limpar o aparelho com uma escova e um aspirador. No caso de anomalia, mandar reparar o aparelho ou a instalação por um profissional. A seguir um longo período de parada : - Verificar a ausência de obstrução nas condutas em antes de reacender. LIMPEZA CORRENTE - Limpar o vidro com um pano húmido e cinza. Se necessário, utilizar um produto de limpeza doméstica adequado respeitando as recomendações das instruções de utilização. Esperar que o aparelho esteja completamente frio para proceder a esta operação. - Limpar regularmente as entradas de ar secundário (Fig. 8) : . Com a extremidade de um objecto metálico , raspar a aresta interior da porta em ferro fundido para remover o creosote que estiver aglomerado. . Com o aspirador , retirar as partículas e poeiras que estão presas entre a aresta inferior de porta e o vidro (Fig. 9). Estas partículas perturbam a formação da película de ar secundário que protege o vidro contra o contacto directo com os fumos e completa a combustão da lenha (Fig. 9). . Estas operações devem efectuar-se logo que o vidro estiver sujo e imperativamente depois da fornalha estar totalmente apagada.

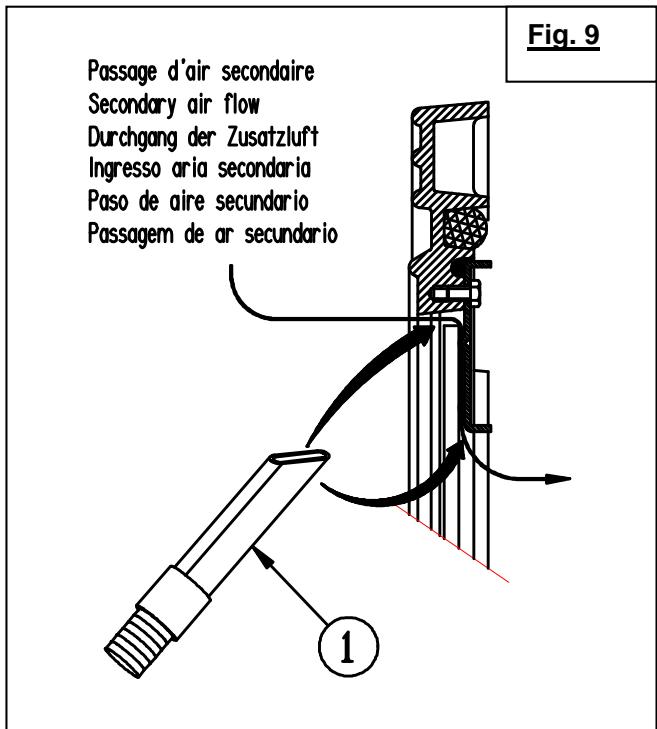

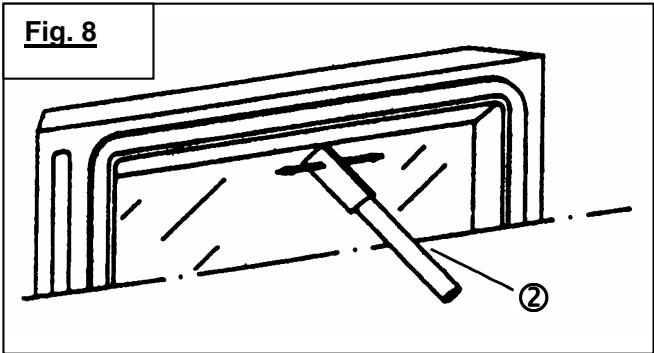

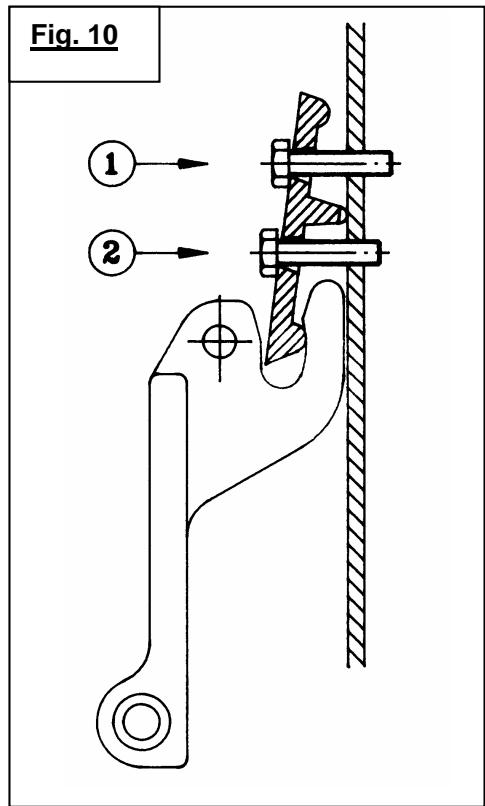

Controlar a eficácia da lingueta de fecho da porta e, se necessário, efectuar as seguintes afinações (Fig. 10) : Reforçar o fecho da porta :

Agir por ¼ de volta nos 2 parafusos e recomeçar a operação se necessário. NOTA : Esta operação aumenta a pressão da junta de vedação da porta no fogão. Aliviar o fecho da porta:

Agir por ¼ de volta nos 2 parafusos e recomeçar a operação se necessário. NOTA : Esta operação diminui a pressão da junta de vedação da porta no fogão.

MODALIDADES Fora da garantia legal, à razào de defeitos escondidos, Deville garante o material em caso de vicios aparentes ou de nào conformidade do material entregado, ao material encomendado. Sêm prejuizo das disposiçoès a tomar, relativamente ao transportador, as reclamaçoès ao acolhimento do material, dêvem ser enunciadas ao perto de Deville através do comprador, dentro de cinco dias de comprovaçào do vicio por carta registrada, com aviso de recepçào. Pertence ao comprador de fornecer todas as justificaçòes da realidade dos vicios ou de anomalias comprovadas. O comprador dêve, por outro lado, deixar a Deville todas as facilidades para proceder à verificaçào dos vicios ou anomalias, para reparaçào. De mesmo o comprador, dêve ter os materiais nào conformes à disposiçào de Deville, segundo as instruçòes do construtor. Todo retorno do material, por qualquer razão que seja devera têr o acordo expresso prévio de DEVILLE.

EXTENSÀO A garantia de Deville cobre, à exclusào de todas indemnidades ou danos interesses, a substituiçào gratuita ou a reparaçào do material, ou do elemento reconhecido defeituoso ( fora as peças de usura) por os servicios do construtor, à exclusào do preço resultando da mào-de-obra, de mudanças e de transporte. Sobre os aparelhos esmaltados, o salpicado do esmalte nunca é considerado como um defeito de fabricaçào. Isso é a consequência da diferença de dilataçào da folha de ferro esmaltada ou do ferro fundido esmaltado, mas nào modifica a aderência do esmalte. As peças de substituiçào mais caras sào garantidas seis mêses ao partir da data de factura ; todas as garantias complementares consentidas por um revendedor de Deville nào obriga Deville. A presentaçào do certificado de garantia portando o carimbo à data do revendedor de Deville é rigorosamente exigivel, quando a garantia é invocada. Esse certificado dêve ser apresentado, o talào ou o cupào separável desse certificado, quando a demanda de reparaçào do aparelho sobre garantia é feita, conforme à organisaçào própria de Deville, e enviado a Deville no prazo concedido. Em falta desses documentos, a data figurada em cima da factura emitida por Deville nào pode sêr presa em consideraçào. As intervençóes ao titulo da garantia, nào pode haver por efeito de prolongar essa garantia.

DURAÇÀO A duração de garantia contractual do seguro por DEVILLE é de 2 anos (5 anos para o corpo de aquecimento lareiras/insertos) a partir da data da compra do aparelho pelo o usuario, sobre a reserva que as reclamações previstas ao titulo das modalidades citadas aqui em cima sejam formalizadas nos prazos concedidos. A reparaçào, a substituiçào ou a modificaçào de peças durante a periodicidade de garantia nào pode haver por efeito de prolongar a duraçào da garantia, nêm nunca de dar lugar a indemnidades por despesas diversas, atràso de entrega, acidentes ou prejuizos qualqueres.

EXCLUSÀO A garantia nào se aplica nos casos seguintes, sêm que esta lista seja completa : Instalaçào e montagem dos aparelhos nào incumbre a Deville. Em consequência Deville nào pode segurar a responsabilidade dos desgates materiais ou dos acidentes de pessoas consecutivos a uma instalaçào nào conforme ás disposiçòes legais e regulamentares ( por exemplo a falta de ligaçào a uma tomada de terra : tiragem defeitoso de uma instalaçào) ; O uso normal do material ou utilisaçào de uso anormal do material, notamente em caso de utilisaçào industrial ou comercial, ou emprego do material em condiçòes diferentes, por as quais ele nào foi construido. É o caso por exemplo do nào respeito das condiçòes prescritas na noticia de Deville : exposiçào a condiçòes exteriores afectando o aparelho como uma humidade excessiva o uma variaçào anormale da tençào electrica. Anomalia, deterioraçào ou acidente de provenência de choques, de caida, negligencia, defeito de vigilância ou de manter do comprador. As modificaçoès, transformaçoès, ou intervençoès efectuadas por um pessoal ou uma empresa, nào aprovada por Deville, ou realizada com peças de substituiçào nào de origem, ou nào aprovadas por o construtor.

Estas condiçoès completa e precisa as condiçoès gerais de garantia aqui escritas em cima e sào prioritárias sobre elas, se reportar á folha aqui junta "Condiçoès particulares de venda Deville - Garantia ".
