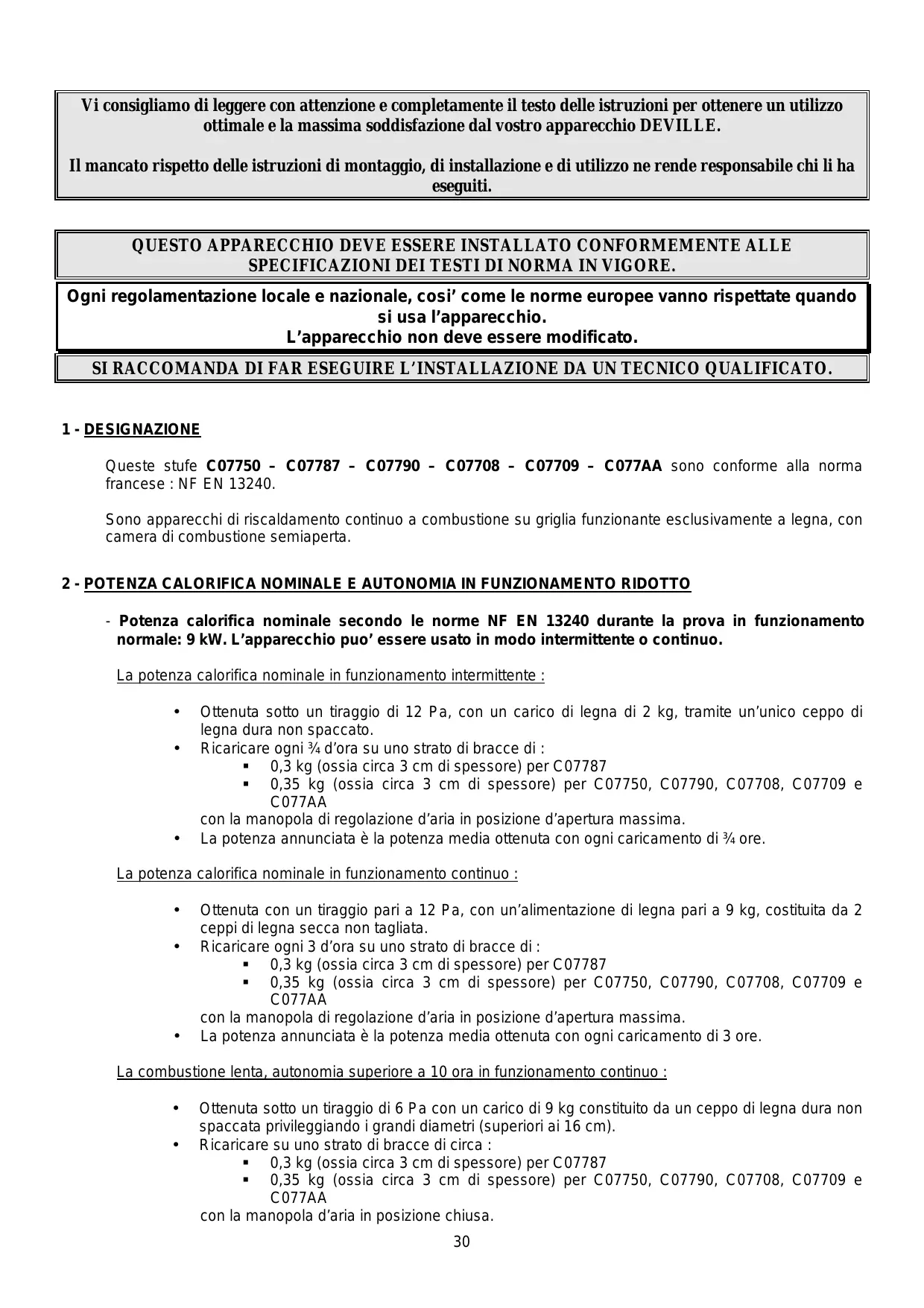

Vi consigliamo di leggere conattenzione e completeness il testo delle istruzioni per ottenere un utilizzo ottimale e la massima soddisfazione dal loro appearecchio DEVILLE.

Il mancato rispetto delle istruzioni di montaggio, di installazione e di utilizzo ne rende responsablei chi li ha eseguiti.

QUESTO APPARECCHIO DEVE ESSERE INSTALLATO CONFORMEMENTE ALLE SPECIFICAZIONI DEI TESTI DI NORMA IN VIGORE.

Ogni regolamentazione locale e nazionale, casi' come le norme europee vanno rispetto quando si usa l'apparecchio. L'apparecchio non deve essere modificato.

SI RACCOMANDA DI FAR ESEGUIDRE L'INSTALLAZIONE DA UN TECHNICO QUALIFICATO.

1-DESIGNAZIONE

Queste stufe C07750 - C07787 - C07790 - C07708 - C07709 - C077AA sono conforme alla norma francese : NF EN 13240.

Sono apparente di riscaldamento continu a combustione su griglia funzionante esclusivamente a legna, con camera di combustione semiaperta.

2 - POTENZA CALORIFICA NOMINALE E AUTONOMIA IN FUNZIONAMENTO RIDOTTO

• Potenza calorifica nominale seconde le norme NF EN 13240 durante la prova in funzionamento normale: 9kW . L'apparecchio puo' essere usato in modo intermittente o continuo.

La potenza calorifica nominale in funzionamento intermittente :

• Ottenuta fatto un tiraggio di 12 Pa, con un carico di legna di 2 kg, tramite un'unico ceppo di legna dura non spaccato.

• Ricaricare anni 3 / 4 d'ora su uno strato di bracce di : 0,3 kg (ossia circa 3 cm di spessore) per C07787

• 0,35 kg (ossia circa 3 cm di spessore) per C07750, C07790, C07708, C07709 e C077AA

con la manopola di regolazione d'aria in posizione d'apertura massima.

La potenza annunciata è la potenza media ottenuta con agli caricamento di 34 ore.

La potenza calorifica nominale in funzionamento continuo :

• Ottenuta con un tiraggio parl a 12 Pa, con un'alimentazione di legna parl a 9 kg, costituita da 2 ceppi di legna secca non tagliata.

• Ricaricare agli 3 d'ora su uno strato di bracce di:

• 0,3 kg (ossia circa 3 cm di spessore) per C07787

0,35 kg (ossia circa 3 cm di spessore) per C07750, C07790, C07708, C07709 e C077AA

con la manopola di regolazione d'aria in posizione d'apertura massima.

• La potenza annunciata è la potenza media ottenuta con agli caricamento di 3 ore.

La combustione lenta, autonomia superiore a 10 ora in funzionamento continuo :

• Ottenuta sotto un tiraggio di 6 Pa con un carico di 9 kg constituuito da un ceppo di legna dura non spaccata privileggiano i granidi diametri (superiori ai 16~cm ).

• Ricaricare su uno strato di bracce di circa :

0,3 kg (ossia circa 3 cm di spessore) per C07787

0,35 kg (ossia circa 3 cm di spessore) per C07750, C07790, C07708, C07709 e C077AA

con la manopola d'aria in posizione chiusa.

3.1 DESCrizIONE (Fig. 1)

I principali elementi che compongono la stufa sono i seguenti :

(1) Maniglia
(2) Porta di carico
(3) Schermo di protezione
(4) Copertura
(5) Foro
(6) Panello montante o decorazione
(7) Comando registrar aria

Una presa d'aria secondaria è integrata nella parte alta del vetro della porta per mantenerla pulita e garantire una migliorie combustione della legna.

Il lavoro di registrar aria, posto nella parte inferiore della portina, consente di scegliere il regime di fuoco.

Peso netto dell'apparecchio :

Dimensioni esterne (dati in mm)

	Larghezza	Altezza	Profondità
C07750	830	765	333
C07787	800	832	404
C07790 / C077AA	698	751	354
C07708	738	1077	355
C07709	738	1327	355

3.3 - VENTILAZIONE DEL LOCALE NEL QUALE VIENE INSTALLATO L'IMPIANTO

• La presenza del focolare richiede un apporto di aria supplementare rispetto a quello necessario al ricambio di aria regolamentare. Nel caso in cui l'abitazione fosse dotata di un impianto di ventilazione meccanico, è obbligatorio prevedere una presa d'aria.
  La presa d'aria, collegata direttamente all'esterno oppure situata in un locale ventilato sull'esterno, delve essere protetta da una griglia.

• L'uscita aria deve essere collocata quando più vicino possibile all'impianto. Quando l'aria viene immessa direttamente nellaStanza, dovrè essere possibile otturare l'uscita. Durante il funzionamento dell'apparecchio, assicurarsi che sia libera da agli ostruzione.
  La sezione della presa d'aria deve corrispondere almeno ad un quarto della sezione della canna fumaria :

• 50~cm^2 per un uso únicamente con la porta chiusa.

• Quando si après la portina del focolare, arrestare l'aspiratore meccanico se si vuole evitare che il fumo non si diffonda nella stanza.

• Dopo aver realizzato il caminetto e sistematico la stufa, rispetto i tempi di asciugatura dei materiali impiegati nella costruzione (da 2 a 3 settimane).
• Non collegare la stufa con un condotto che da su più appearecchi.
• Dopo la prima accensione (vedi paragrafo 4.4.1), accendere un fuoco moderato per le prime ore limitando la carica della stufa (un pezzo di legna del di 15cm ) (comando registro aria semi-aperto).

. Aumento della temperatura progressivo per tutti gli elementi del caminetto e dilatazione normale della stufa.

• Durante le prime utilizzazioni, la stufa può emanare un odore di vernice: aerare il locale per limitare quello inconvenientmente.
• Preparazione del C07709 per aumento la capacité dello scaldapiatti (vedi Fig. 11):

Nella configurazione di raccordo alla parte posteriore, è possibile smontare il copritubo situato nella scaldapiatti, per augmentarne il volume, procedendo nel modo seguente:

. Smontare la parte superiore A sollevandola.
. Togliere le 2 viti B dietro all' corredo dello scaldapiatti C.
. Smontare il corredo dello scaldapiatti.
. Togliere il copritubo D.
. Rimontare il corredo dello scaldapiatti.
. Rimontare la parte superiore.

4.2 COMBUSTIBLE

4.2.1 Combustible racomandato

Ceppi di legna dura di una lunghezza massima di 56 cm : quercia, betulla, faggio, castagno, ecc. Altezza massima di carico : 25 cm.

Vi consigliamo di usare legna molto secca (20% di umidità al massimo),cisione tenuta odo il taglio due anni a seccare al coperto, al fine di ottener e una resa migliorare e di evitare la copertura di fuliggine del condotto fumario e dei vetri.

Evitare l'uso dei legni resinosi (pini, abeti, abete grosso, ecc.) che richiedono una manutenzione più frequente della stufa e delle condutture.

4.2.2 Combustibili vietati

Ogni combustibile che non sia legna è proibito, specie il carbone e i loro derivati.

Le fiammate di piccola legna, sarmenti, tavolette, paglia, cartone, combustibili liquidi sono pericolose e da escludere.

L' apparecchio non deve essere usato come inceneritore di rifiuti.

4.3 USO DEGLI ORGANI DI MANOVRA E DEGLI ACCESSORI

• Comando registrar aria (Fig. 3): delve essere manovrato impiegando l'attizzatoio.
• Maniglia della portina : delve essere manovrata impiegando l'attizzatoio (Fig. 5) o di un quello di cucina.
• Raschietto (Fig. 4): per l'eliminazione dellacene e la pulizia dell'impianto.

Non correre il rischio di uszioni inutili, impiegare gli accessori.

REGISTRO DI ACCENSIONE (Fig. 3)

La posizione Accensione viene ottenuta manovrando il commando direttamente con la mano : esta posizione va adoperata solo ad apparecchio « freddo ». Non va mantenuta più di 30 minuti. L'apparecchio va sorvegliato per tutte la durata della fase di accensione. Per ottenera la posizione, effettuare le seguenti operazioni :

Operazione n°1 :

• Spingere il pulsante di manovra ② del commando di registrar aria fino allo sconto corrispondente al bloccaggio della "Posizione Accensione".

Operazione n°2:

• Sollevare la levetta di bloccaggio ① posta a destra del lavoro di registrar.

Operazione n°3 :

• Mantenere la levetta in alto con la mano destra e spingere il pulsante di manovra ② verso destra con la mano sinistra : si ottiene la "Posizione Accensione".

Dopo l'accensione, per tornare alle posizioni normale, intermedia o ridotta (Ved. Fig. 3), impiegare l'attizzatoio per spingere il pulsante di manovra del commando registrar aria, che cui scottare.

4.4 UTILIZZO

4.4.1 Accensione

• Aprire il dato registro aria sulla posizione accensione (Fig. 3).
• Sistemare sulla griglia della carta leggermente appallottolata e legna fine molto secca (rametti), poi rami spaccati di realtà più larga ( da 3 a 5 cm).
• Accendere la carta e chiudere la porta (lasciarla appena socchiusa per accelerare l'accensione).
• Quando la carica di legna piccola ha preso fuoco per bene, après la porta, caricare la stufa con il combustibile raccommando e-agire sugli organi di manovra per ottener l'intensità di funzionamento desiderata.

4.4.2 Funzionamento

4.4.2.1 Funzionamento intermittente e continuo

• Il funzionamento intermittente richiede un caricamento agli 3 / 4 d'ora.

Bisogna privilegiare quello modo di funzionamento particolaremente rispettuoso dell'ambiente.

• L'apparecchio puo'anche assicurare un funzionamento continuo quando le costrizioni dell'interrivenza non possono essere rispetto o quando una potenza ridotta è ricercata. In quello caso, la piena potenza puo' essere raggiunta su una durata di 3 ore e un'andatura lenta, con potenza debole, di una durata di 10 ore è possibile con un carico di 9 kg.

4.4.2.2 Condotto del fuoco

• L'intensità di funzionamento desiderata si ottiene agenda sugli organi di manovra (vedi paragrafo 4.3) e scegliendo una carica corrispondente al bisogno, ovvero :

. Per un riscaldamento massimo, caricare la stufa con 3 pezzi di circa 10~cm di diametro circa (comando registrar aria aperto) (Fig. 3).
Usare esta intensità di funzionamento solo in modo temporaneo, per portare a temperatura i locali dopo un'assenza prolongata.
. Per un'intensità intermedia usare una carica meno grande : uno o due pezzi di legna (comando registro aria semi-aperto) (Fig. 3).
. Per un riscaldamento di lunga durata ad andatura lenta, usare 1 o 2 ceppi non spaccati di diametro superiore a 15 cm (comando registro aria chiuso) (Fig. 3).

• Per ottenere un' andatura lenta di lunga durata, procedere al caricamento su uno strato di brace appena rosseggianti.
• Per ottener un'accensione rapida, aizzare il fuoco con legna fine, effettuire la carica, tenere eventuallymente la porta socchiusa per quale minuto per accelerare l'accensione, tenendo esserecontrolledla stufa, poi chiudere la porta e agire sugli organi di manovra (paragrafo 4.3). Questa operazione consente di accelerare la ripresa, in particolare se la legna è umida.
• Effettuare iambi di intensità di funzionamento (passaggio dall'andatura lenta all'andatura normale per esempio) prima di una nuova carica, durante la fase di combustione della brace, per permettere alla stufa e al condotto fumario di cancellare progressivement di regime.
• Per evitare il ritorno di fumo e la caduta di cenere nella stanza durante la ricarica, bisogna aprire la porta con alcune precauzioni :
  . Socchiudere la porta, aspettare un momento per avviare il tiraggio corrispondente al funzionamento a porta aperta, poi aprire lentamente la porta.
• Il funzionamento continuo ad andatura lenta, soprattutto durante i periodi di tepore (tiraggio sfavorevole) e con legna umida, provoca una combustione incomplete che favorisce i depositi di bistro e di catrame :

Alternare i periodi di minimo a periodi di funzionamento ad intensità normale.
o Privilegiare un uso con piccoli carichi.

• Dopo un funzionamento ad andatura lenta, il vetro puo' oscurarsi a causa di un leggero比特aggio, quello deposito sparisce normalemente ad andatura più vivace per pirolisi.

Sistemando uno sportello moderatore del tiraggio sul condotto di raccordo sare è possibile agar sul modo di funzionamento, in particolare sulla riduzione della potenza che permette di ottenere un regime minimo di lunga durata (voir istruzioni per l'installazione).

4.4.2.3 Eliminazionecene

L'aria utilizzata per la combustione della legna arrivava sotto la griglia quando il commando registrar aria è aperto. Quest'aria serveanche a far raffreddare la griglia. É quindi indispensable, per ottenere un rendimento ottimale ed evitare e la griglia si rovini per effetto di surriscaldamento, evitare di ostrirne il passaggio procedendo regolarmente all'evacuatione delle ceneri :

• Utilizzare il raschietto per togliere lacene alla griglia (Fig. 4).
• Il cassetto ceneriippo在整个griglia si estraefacilitmente afferrandolo mediante l'attizzatoio (Fig. 5).
• Il livello dellacene non deve mai raggiungere la griglia in ghisa del focolare : togliere lacene almeno agli 2-3 giorni.
• Togliere periodicamente la genere che si sparge accidentale nello scomparto del portacenere.

4.4.3 Norme di sicurezza

• Non gettare mai acqua per specnere il fuoco.
• Il vetro e certe parti dell'apparecchio sono molto calde : attenzione ai rischi di uszione in particolare per i bambini.

• Il focolare emana un forte calore per irradiamentoattraverso il vetro : non porre materiali, né oggetti sensibili al calore ad una distanza inferiore a 1,5 m alla zona vetrata.

• É obbligatorio Maintainere sempre chiusa la porta di carico.

• Non mettere mai materiali disponibile infiammabili nelle vicinanze della stufa.

• Vuotare il contento del cassetto ceneri in un recipiente metallico o non infiammabile impiegato solo per questo scopo. Le ceneri apparentemente raffreddate possono essere più incandescenti anni o sono in un periodo di raffreddamento.

• In particolare, non accumulare legna除去 l'apparecchio.
• In caso di fuoco di camino, chiudere la manopola di regolazione d'aria (Fig. 3).

5 - CONSIGLI DI PULITURA E DI MANUTENZIONE DELL'APPARECCHIO E DEL CONDOTTO FUMARIO

La pulitura meccanica del condotto fumario è obbligatoria e deve venire eseguita diverse volte all'anno di cui almeno una volta durante la stagione di riscaldamento. Un certificato deve essere rilasciato da un professionista.

In occasione della pulitura bisognera procedere a :

• Smontare il deflettore: (Fig. 6) e (Fig. 7):

. Deporre il deflettore (sollevare il deflettore 1, portarlo in avanti 2, inclinare verso dietro il lato posteriore 3, abbassarlo 4 ed estrarlo 5 dal lato destro).

• Deporre la piastra posteriore del focolare, le due piastre laterali del focolare, la griglia del focolare e il tubo del foro.

(Per rimontare il deflettore : agire nell'ordine inverso dello smontaggio).

• Verificare completeness lo stato dell'apparecchio ed in particolare gli elementi di tenuta stagna : guarnizioni ed organi di chiusura,pezzi di sostegno (porta, telao).
• Verificare lo stato del condotto fumario e del condotto di raccordo : tutti i raccordi devono presentare una buona tenuta meccanica ed averere mantenuto la tenuta stagna.
• Pulire la stufa con una spazzola e con l'aspiratore.

In caso di anomalia : far riparare l'apparecchio o l'inseglazione da un professionista.

In seguito ad un lungo periodo d'arresto :

• Verificare l'assenza di ostruzione dei condotti prima di riaccendere.

MANUTENZIONE CORRENTE

• Pulire il vetro con uno straccio umido e della cenere. Se necessario, usare un prodotto detergente adatto rispettoando le istruzioni per l'uso. Aspettare che la stufa sia completeness fredda per procedere a esta operazione.
• Pulire regolarmente la presa d'aria secondaria (Fig. 8):

. Grattare con l'estremità di un oggettoto metallico ② il bordo interno in cima della porta di ghisa per togliere la fuliggine che vi si è potuta accumulare.
. Togliere con l'aspiratore ① le particelle e la polvere incastrate tra la scanalatura inferiore e il vetro. (Fig. 9)

Queste particelle ostacolano la formazione di un film d'aria secondario che protege il vetro dal contatto diretto con i fumi e completinga la combustione del legno (Fig. 9).

. Queste operazioni devono essere effettuate subito quando il vetro è sporco e tassativamente dopo lo spegnimento totale del focolare.

• Controllare il buon funzionamento del saliscendi di chiusura della portina e, se necessario, effettuare le seguenti regolazioni (Fig. 10):

• Rafforzare la chiusura della portina :

Procedere successivamente allentando la vite ① e serrando la vite ②
Effettuare 14 di giro sulle 2 viti e, se necessario, ripetere l'operazione.

NOTA: Quest'operazione augenta la pressione della guarnizione di tenuta della portina sul focolare.

• Allentare la chiusura della portina :

. Procedere successivamente allentando la vite ② e serrando la vite ①
Effettuare 14 di giro sulle 2 viti e, se necessario, ripetere l'operazione.

NOTA: Quest'operazione diminuisce la pressione della guarnizione di tenuta della portina sul focolare.

6 - CONDITIONI GENERALI DI GARANZIA

1. MODALITA

Fuori alla garanzia legale, in ragione dei vizi occulti, DEVILLE garantisce il materiale in caso di vizi apparenti o di non conformità del materiale consegnato al materiale ordinato.

Senza pregiudizio delle disposizioni da prendere rispetto al trasportatore, i reclami al momento del ricevimento del materiale sui vizi apparenti o la non conformità, devono essere formulati presso DEVILLE dall'acquirente entro 5 giorni alla constatazione del viziotramite lettera raccomandata con domanda di avviso di ricevimento.

Spetta all'acquirente fornire agli giustificazione quanto alla realtà dei vizi o delle anomalie constatae. L'acquirente deve, inoltre, lasciare a DEVILLE agli facilitazione per procedere alla constatazione di questi vizi o anomalie e rimEDIarci. L'acquirente deveanche tenere i materiali non conformi a disposizione di DEVILLE, secondo le istruzioni di quest's ultima. Ogni ritorno del materiale, per qualsiasi motivo, deve essere preceduto da un accordo formale preliminare di DEVILLE.

2. ESTENSIONE

La garanzia di DEVILLE copre, ad esclusione di anni indennità o risarcimento danni, la sostituzione gratuite o la riparazione del materiale o dell'elemento riconosciuto defettuoso (eccetto pezzi di usura) dai loro servizi ad esclusione delle spese di manodopera, di trasferta e di trasporto. Sugli appearecchi smaltati, i cavillamenti non sono mai considerati come difetto di fabbricazione. Sono la consegenza di una differenza di dilatazione lamiera-smalto o ghisa-smalto e non modificano l'aderenza. I ricambi forniti a titolo oneroso sono garantiti 6 mesi a partire alla data di fattura ; anni garanzia complementare consentita da un rivenditore di DEVILLE non impegna DEVILLE. La presentazione del certificato di garanzia portando il timbro-data del rivenditore è rigorosamente richiesta quando la garanzia è invocata. Questo certificato deve essere presentato al momento della domanda di riparazione dell'apparecchio sotto garanzia, oppure un talloncino o la parte staccabile di questo certificato delve, secondo l'organizzazione propria di DEVILLE, essere rispedito a DEVILLE nei termini assegnati.

In mancanza di quello, la data figurando sulla fattura emessa da DEVILLE non può essere presa in considerazione. Gli interventi a titolo della garanzia non possono averre per effetto di prolungare quest'ultima.

3. DURATA

La durata della garanzia contrattuale assicurata da DEVILLE è di 2 anni (5 anni per il corpo di ricaldamento focolari /camini a focolare chiuso) a partire alla data d'acquisto dell'apparecchio da parte dell'utente, con riserva che i richiamenti previsti al titolo delle modalità evocate qui sopra siano stati formulati entro i termini concessions.

La riparazione, la sostituzione o la modifica di pezzi durante il periodo di garanzia non può essere per effetto di prolungare la durata di questa garanzia, né di dar luogo in nessun caso a risarcimenti per spese diverse, ritardo di segna, incidenti o pregiudizi qualunqui.

4. ESCLUSIONE

La garanzia non va applicata nei casi seguenti,enza che questa lista si esauriente. Installazione e montaggio degli appearecchi la cui responsabilità non incombe a DEVILLE. Di conseguenza la DEVILLE non può essere ritenuta responsable dei danni materiali o degli incidenti di persona consecutivi ad un'installazione non conforme alle disposizioni legali o regolamenti (per esempio l'assenza di collegamento ad una presa di terra : cattivo tiraggio di un impianto) ;

Usura normale del materiale, utilizzazione o uso anormale del materiale specialmente in caso di utilizzazione industriale o commerciale o uso del materiale in condizioni diverse da quale per cui è stato costruito. è il caso per esempio di non rispetto delle condizioni prescritte nelle istruzioni per l'uso DEVILLE : esposizione a condizioni esterne danneggiando l'apparecchio

tale un'umidità eccessiva o variazione anormale della tensione elettrica. Anomalia, deterioramento o incidente proveniente da sconto, caduta, negligenza, difetto di sorveglianza o di manutenzione da parte dell'acquirente.

Modifica, trasformazione o intervento effettuati da un personale o una ditta non autorizzati da DEVILLE o realizzati con ricambi non originali o non accreditati dal costruttore.

5. CONDITIONI PARTICULARI DI GARANZIA

Queste condizioni completano e precisano le condizioni generali di garanzia qui sopra e prevalgono su queste; riportarsi al foglietto allegato "Condizioni Particolari di Vendita DEVILLE-Garanzia".
