MANUAL DE UTILIZADOR CK3000 EVOLUTION PARROT

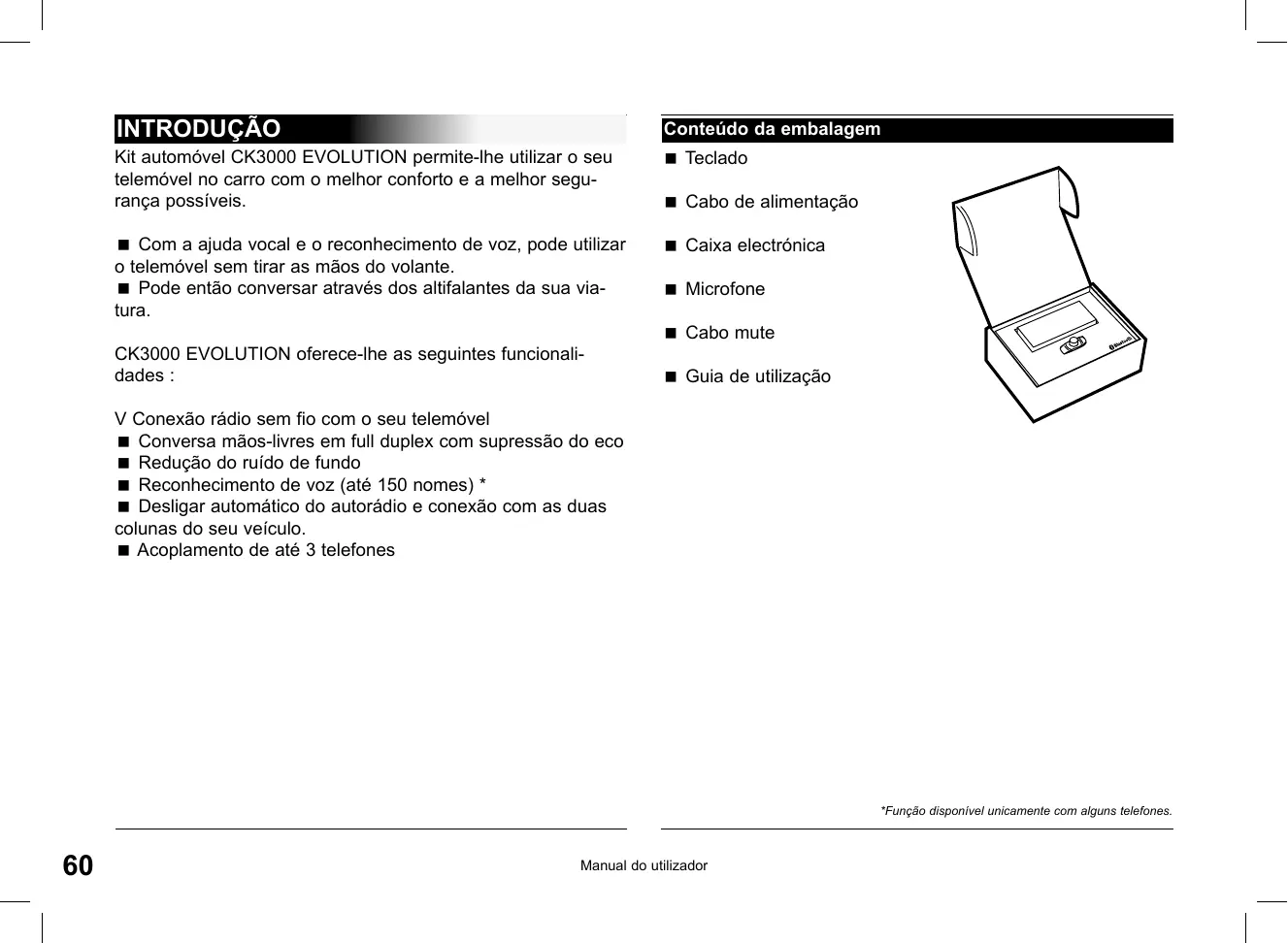

Note Handleiding Português Nederlands Italiano Español Manual de utilizador Français English Português INTRODUÇÃO Conteúdo da embalagem Kit automóvel CK3000 EVOLUTION permite-lhe utilizar o seu telemóvel no carro com o melhor conforto e a melhor segurança possíveis. Teclado Com a ajuda vocal e o reconhecimento de voz, pode utilizar o telemóvel sem tirar as mãos do volante. Pode então conversar através dos altifalantes da sua viatura. Caixa electrónica CK3000 EVOLUTION oferece-lhe as seguintes funcionalidades : Cabo de alimentação Microfone Cabo mute Guia de utilização V Conexão rádio sem fio com o seu telemóvel Conversa mãos-livres em full duplex com supressão do eco Redução do ruído de fundo Reconhecimento de voz (até 150 nomes) * Desligar automático do autorádio e conexão com as duas colunas do seu veículo. Acoplamento de até 3 telefones *Função disponível unicamente com alguns telefones.

Manual do utilizador Microfone : O microfone deve apontar para o condutor e estar instalado de preferência entre o pára-sol e o retrovisor interior. Teclado : Aconselhamos uma instalação num lugar fácil de acesso, de preferência Wichtig numa superfície plana anteriormente limpada. Ligue o teclado ao conector previsto para o efeito no cabo mute. Verifique que os indicadores vermelho e verde acendem e se apagam conforme a posição da chave de ignição. CK3000 EVOLUTION English Français Español Autorádio com tomadas ISO : Desligue os feixes áudio e a alimentação do autorádio. Ligue os conectores fêmea do cabo mute e do cabo de alimentação ao autorádio: Ligue os feixes áudio e a alimentação da viatura aos conectores macho. Italiano Caixa electrónica : Não instale a caixa perto do aquecimento ou da climatização. Proteja a caixa da exposição directa ao sol. Não guarde a caixa entre paredes metálicas que poderiam alterar a qualidade da ligação Bluetooth®. Hollandais CK3000 EVOLUTION inclui uma caixa electrónica, um microfone, um telecomando de 2 teclas e dois feixes de ligação ISO para o autorádio. Ligação do cabo mute e do cabo de alimentação : O cabo mute é equipado com conectores ISO de cor preta. O cabo de alimentação é equipado com conectores ISO de cor cinzenta. Português MONTAGEM Se o seu CK3000 EVOLUTION foi instalado por um técnico, passe directamente ao capítulo seguinte, a fase de acoplamento.

Se o autorádio é equipado com uma entrada Mute, ligue o fio amarelo do cabo mute a uma das entradas « Mute in « 1, 2 ou 3. Veja a documentação do autorádio para determinar a posição da entrada mute. KABELDIAGRAM VERBINDING CUIDADO - O fio vermelho do cabo de alimentação deve estar conectado à 12V permanente, o fio laranja à 12V pós-contacto e o fio preto à massa. Teclado Cabo de alimentaçao - Verifique o esquema eléctrico do feixe de alimentação ISO do autorádio. - Em algumas viaturas, torna-se necessário inverter as posições dos fios vermelho e laranja. Esta operação pode ser realizada simplesmente através da inversão dos porta-fusíveis. - Não ligue nunca o fio laranja à 12V permanente, o que poderia provocar a descarga da bateria da sua viatura. Cinzento Branco Cinzento Laranja Preto Autorádio sem tomada ISO : Pode utilizar um feixe de adaptação específico à viatura (não fornecido) Se não dispor dum adaptador, faça uma montagem fio a fio se a conéctica da sua viatura não for ISO. Se o autorádio possuir uma entrada « mute «, faça a ligação com o fio amarelo do cabo mute.

Alimentaçao veiculo Manual do utilizador AUTO RADIO Active o Bluetooth no seu telemóvel Inicie uma procura de periféricos Atender uma chamada : Para mais informações, veja o capítulo Acoplamento do manual de utilização do seu telemóvel ou consulte o sítio Internet www. parrot.biz http://www.parrot.biz/guide_chm/evolution/index. html Na esquerda do ecrã, clique em Bluetooth® phones. Depois de escolher o telemóvel desejado, pode aceder a todos os procedimentos de parametrização. Depois da detecção, «Parrot EVOL» aparece no seu telemóvel. Seleccione-o. Entre o código de ligação 1234 quando o seu telemóvel o pedir e valide. O CK3000 EVOLUTION conecta-se então ao seu telemóvel e anuncia «emparelhamento conseguido». A totalidade dos menus se torna então acessível quando se clica no botão central e o nome dos mesmos é anunciado pelo kit mãos-livres quando se roda o selector. O seu telemóvel está portanto conectado ao kit mãos-livres e este pode ser utilizado para as suas comunicações Carregue no botão verde do kit mãos-livres ou diga «Telefone» (ver capítulo «Palavras mágicas») para atender. Carregue no botão vermelho do kit mãos-livres ou diga «Desligar» (ver capítulo «Palavras mágicas») quando deseja recusar a chamada. Desligar : Carregue no botão vermelho do kit mãos-livres ou diga «Desligar» (ver capítulo «Palavras mágicas») para desligar. Correio de voz : Tem a possibilidade de aceder às funções do seu correio de voz a partir do kit mãos-livres. Ligue para o seu correio de voz. Quando ouvir as mensagens, clique no selector central. O kit anuncia «0». Rode então o selector até ouvir o número desejado (1, 2, 3.. ) Valide carregando no selector. English Français Marque o número no teclado do telemóvel. A conversa passa automaticamente para o modo mãoslivres. Se não for o caso, carregue no botão verde do seu kit. Español No momento da primeira colocação sob tensão, é necessário acoplar o seu telemóvel com o kit mãos-livres. Italiano Emitir uma chamada manualmente : ACOPLAMENTO Hollandais Emitir e atender chamadas Português

DIAGRAMA DE CONECÇAO DE CABOS

Função Bis *: Carregue de maneira prolongada (clique prolongado: + de 2 s) na tecla verde do kit mãos-livres para repetir o último número marcado. O kit anuncia «Bis». CK3000 EVOLUTION

Volume em comunicação : Durante a comunicação, ajuste o volume rodando o selector central. “English” Emitir uma chamada com o reconhecimento de voz *: Carregue no botão verde ou diga «Telefone» se as palavras mágicas estiverem activadas (veja capítulo « Palavras mágicas «). Espere o bip. Pronuncie o nome do seu contacto. Deve ter guardado antes as impressões vocais no seu telemóvel ou no kit. (veja capítulo «Acrescentar voz») Se vários números de telefone são associados a esse contacto, pronuncie «Casa», «Trabalho» ou «Telemóvel» depois do segundo bip. Modo discreto : Se, durante a conversa, deseja fazer passar a sua chamada para o seu telemóvel, carregue no botão verde. O kit anuncia «Modo discreto». Carregue novamente no botão verde para voltar ao modo Mãos-livres.

• Função disponível unicamente com alguns telefones.

Manual do utilizador “French” “Spanish” “Italiano” “Dutch” “Portuguese” Clique no botão central, o kit anuncia «Língua» e depois o nome da língua que está a ser utilizada pelo kit. Rode o selector até que o kit anuncie «Acrescentar voz». Entre no menu clicando no botão central ou no botão verde. O kit desliga-se do telemóvel e fica então pronto para receber os contactos. Para enviar um contacto, veja o guia de utilização do seu telemóvel ou conecte-se no sítio Internet www.parrot.biz para conhecer o procedimento requerido para o seu telemóvel. Visite o nosso sítio Internet www.parrot.biz ou vá directamente para a ligação http://www.parrot.biz/ guide_chm/evolution/index.html Na esquerda do ecrã, clique em Bluetooth® phones : Escolha o telemóvel desejado e aceda a todos os procedimentos de parametrização. Ajustar o volume Clique no botão central, o kit anuncia «Língua» e depois o nome da língua que está a ser utilizada pelo kit. Rode o selector até que o kit anuncie «Volume». Um bip permitir-lhe-á conhecer o nível sonoro corrente. English Français Español Italiano Modificar a língua Clique no selector central, o kit anuncia «Língua» e depois o nome da língua que está a ser utilizada. Se a língua lhe convém, pode sair do menu carregando no botão vermelho ou ir para o menu seguinte rolando o selector. Se deseja mudar de língua, entre no menu clicando no botão central ou no botão verde. Quando se roda o selector o kit anuncia as línguas disponíveis (English, French, Spanish, Italiano, Dutch, Portuguese). Depois de ouvir a língua requerida, valide clicando no botão central ou no botão verde. Ouve então uma frase de validação: «A língua seleccionada é …». Acrescentar voz * Hollandais Clique no botão central. O kit anuncia «Língua» e depois o nome da língua que está a ser utilizada. Quando se roda o selector central, o kit enuncia os diversos menus. O utilizador sai dos menus carregando no botão vermelho do teclado ou quando o teclado fica inactivo durante mais de 15 segundos. Para aumentar ou reduzir o volume, entre no menu clicando no botão central ou no botão verde. Rode o selector para a direita para aumentar o volume ou para a esquerda para o reduzir. Depois de fazer a sua escolha, valide carregando rapidamente no botão central ou no botão verde. Ouvirá então um bip de validação. Português

Para aceder aos menus do kit : Logo que o kit recebe um contacto, dá-lhe as instruções a seguir. CK3000 EVOLUTION

• Função disponível unicamente com alguns telefones.

Palavras mágicas As palavras mágicas permitem atender uma chamada ou desligar, como também lançar o reconhecimento de voz, sem tirar nunca as mãos do volante. Clique no botão central, o kit anuncia «Língua» e depois o nome da língua que está a ser utilizada pelo kit. Rode o selector até que o kit anuncie «Palavras mágicas» e o estado de utilização «Activadas» ou «Desactivadas». Se o estado lhe convém, pode ir para o menu seguinte rodando o selector ou sair do menu clicando no botão vermelho. Se o estado não lhe convém, clique no botão central ou no botão verde. O estado muda. Passa de «Activadas» para «Desactivadas» ou o contrário. O kit anuncia o novo estado. Se escolheu a activação das palavras mágicas mas que as palavras «Telefone» e/ou «Desligar» ainda não estão guardadas, o kit coloca-se em modo de gravação automática. O kit fornece-lhe as indicações necessárias durante a gravação das palavras mágicas. Quando estão correctamente guardadas, as palavras mágicas são activadas. Guardar as palavras chave Telefone - Desligar - Casa * - Telemóvel * - Trabalho *

• Estas palavras só estão disponíveis com alguns telefones. Clique no botão central, o kit anuncia «Língua» e depois o nome da língua que está a ser utilizada pelo kit. Rode o selector até que o kit anuncie «Guardar as palavras chave». Valide carregando no botão central ou no botão verde. O kit anuncia «Guardar as palavras chave».

Se não deseja guardar todas as palavras chave, rode o selector para aceder à palavra chave requerida. Se uma ou várias palavras chave já foram guardadas, o kit posiciona-se na primeira palavra chave não guardada. Carregue no botão central ou no botão verde para começar a gravação. Siga as indicações fornecidas pelo kit. Quando uma palavra chave está correctamente guardada, o kit passa automaticamente para a seguinte. Quando todas as palavras chave estão correctamente guardadas, o kit activa-as automaticamente. Pode sair do menu a qualquer momento carregando no botão vermelho, e voltar depois quando o desejar para guardar ou guardar novamente as palavras.

MODO MENU ESPECIAL ERICSSON

O Menu Principal é composto pelas quatro rubricas seguintes : Directório, Parâmetros, Palavras-chave e Apagar Memória. Premir «SIM» permite entrar nestas rubricas. Seleccione a rubrica pretendida com a tecla ê e valide premindo «SIM». Prima até «EXTRAS» no caso do T39 e do R520, «CONECTAR» no caso do T68 e t68i. Prima até «Acessórios» e tecle «SIM». Posicione-se sobre o «Menu Parrot» e clique «Sim» ; as rubricas do menu aparecem : Directório, Parâmetros, Rec Vocal, Apagar Memória. Manual do utilizador Procurar : Permite procurar um nome através da sua inicial; deste modo, tecle uma letra e valide premindo «Sim». Paràmetros Volume : Esta função permite ajustar o volume do CK3000 EVOLUTION. Prima «SIM» e ajuste ou de Prima «Sim» para validar. Resposta Auto : Esta função permite activar ou desactivar a ligação automática. Prima « Sim», depois seleccione «Activados» ou «Desactivados». Utilizador : Uma vez que diversos telefones estão ligados com o CK3000 EVOLUTION, esta função permite designar qual o telefone prioritário. O telefone prioritário é o primeiro telefone com o qual o kit tenta estabelecer conexão. Prima «Sim», «Utilizador Principal ?» aparece, e confirme Multi-Tel : Esta função está disponível apenas para os telefones munidos com o dispositivo «Capacete». Os respectivos telefones são os R520, T39, T68m e os primeiros T68i (versão de software inferior à R2E). Esta opção permite a utilização simultânea destes telefones durante a mesma sessão de utilização do kit. O primeiro telefone ao qual o CK3000 EVOLUTION se liga passa a ser o telefone principal para a sessão de utilização do kit (até à extinção). Se a opção «Multi-Tel» é activada para este telefone, o CK3000 EVOLUTION aceitará as chamadas que entrem dos outros telefones que tenham anteriormente sido ligadas com o CK3000 EVOLUTION. English Français Español Italiano Mostra a lista dos nomes do seu directório. Os nomes aos quais está associado um registo vocal são precedidos por uma estrela Para conhecer ou reconhecer um nome, posicione-se sobre este e valide-o premindo «SIM». Hollandais Lista : Caller ID : Esta função permite conhecer a identidade de quem lhe telefona. Uma vez activada esta função, ao receber uma chamada, o nome do seu correspondente é pronunciado, caso faça parte do seu directório e lhe esteja associado um registo vocal. Prima «Sim», depois seleccione «Activado» ou «Desactivado». Português Directorio ATENÇÃO A função Multi-Tel é compatível com o T68i, T608, T610, T616, T618, T630, Z600 e Z608 (com versões de software específicas). Esta função está disponível assim que o modo «Economizar bateria» é activado (perfil «Capacete» activado). Uma vez activado, o CK3000 EVOLUTION deverá identificar cada um dos telefones neste novo modo. É no entanto necessário conectar separadamente cada um dos telefones ao CK3000 EVOLUTION, recomeçando novamente após cada identificação. CK3000 EVOLUTION

Reconhecimento vocal N° Tel.: As palavras-chave destinadas à chamada dos «cartões de visita»: casa, trabalho e telemóvel. Encontram-se acessíveis clicando sobre «Sim», N.º Tel. A sequência de aprendizagem é idêntica à seguida pelos nomes. Wordspotting : Permite a utilização de palavras-chave para passar uma chamada (telefone), e desligar. . Activado à utilização de palavras-chave ou de botões. . Desactivado à utilização apenas de botões. É possível apagar a memória sem utilizar o menu Parrot. Para isso, prima longamente e em simultâneo os botões vermelho e verde. ATENÇÃO : Apagar toda a memória tem como consequência uma nova fase de ligação. Palabras-chave : Menu de aprendizagem das palavras-chave «Telefone» e «Desligar». Estas duas palavras permitem ligar ou desligar uma chamada de entrada, desligar uma chamada em curso ou ainda desligar uma chamada de saída. A sua utilização necessita da activação da opção Wordspotting (colocação de palavras). Dic. Perso : Para a língua francesa, existem pré-registos para as palavras-chave «Telefone» e «Desligar». Estes registos são utilizados por defeito (opção «Dic. Perso» desactivada). Afim de optimizar o reconhecimento destas palavras-chave, é preferível inserir os seus próprios registos no menu «PalavrasChave», e posteriormente activar a opção «Dic. Perso» (Dicionário Pessoal).

Apagar memoria Prima «Sim», e «Apagar memória ?» aparece. Valide pressionando «Sim» e «Eliminação da memória em curso. Queira aguardar» é pronunciado. Para anular prima «NÃO». Apagamento de toda a memória Carregue simultaneamente nos botões vermelho e verde durante 3 segundos. Hotline A nossa hot-line está ao seu dispor. Pode contactá-la por mail ou por telefone. Permanência da segunda à sexta-feira das 9h00 às 18h00 (hora francesa). Visite o nosso sítio Internet www.parrot.biz para obter mais informações. Manual do utilizador Português Hollandais Italiano Español Français Note CK3000 EVOLUTION English Note
