SPE 70 - Serra tico-tico AEG - Manual de utilização gratuito

Tipo de produto	Serra tico-tico
Marca	AEG
Modelo	SPE 70
Potência absorvida	500 W
Peso	1,7 kg
Número de cursos em vazio	450 - 3000 min⁻¹
Altura do curso	19 mm
Profundidade de corte máx. (madeira macia)	70 mm
Profundidade de corte máx. (madeira)	60 mm
Profundidade de corte máx. (aço)	5 mm
Profundidade de corte máx. (alumínio)	10 mm
Corte em bisel até	45°
Ajuste do número de cursos	Sim, sem solavancos (A a G)
Mecanismo pendular	Sim, ajustável (0 - III)
Aspiração de cavacos	Integrada, diâmetro 30 mm
Interruptor	Ligar/Desligar com trava de funcionamento contínuo
Base	Inclinável, recuável, deslocável
Dispositivo de proteção	Tampa transparente, protetor contra estilhaços (acessório)
Acessórios incluídos	Chave hexagonal interior
Alimentação	Corrente alternada monofásica, isolamento duplo
Nível sonoro	82 dB(A); pode exceder 85 dB(A)
Vibrações	Aceleração 3 m/s²
Manutenção	Verificação anual das escovas recomendada
Peças de reposição	Utilizar exclusivamente peças AEG
Conformidade	EN 50144, EN 55014, diretivas CE

Perguntas frequentes - SPE 70 AEG

Como trocar a lâmina da serra na AEG SPE 70 ?

Desligue o aparelho. Empurre a tampa transparente para baixo, afrouxe o parafuso de bloqueio cerca de 2 voltas com a chave hexagonal interior. Coloque a lâmina na ranhura do rolete de apoio até o batente, certificando-se de que os dois entalhes da lâmina estejam em contato com o colar do cursor. Aperte o parafuso e verifique o posicionamento correto usando luvas de proteção.

Como ajustar o número de cursos?

Use o botão de ajuste com as letras A a G. A corresponde ao número mais baixo, G ao mais alto. Adapte ao material: madeira em G, aço ou alumínio em D-E, borracha em A-C.

Como ajustar o movimento pendular?

Use o seletor para escolher o grau pendular de 0 a III. Para materiais macios, use um grande movimento pendular (II-III); para materiais duros ou um corte cuidadoso, use 0. O ajuste pode ser feito com a máquina ligada.

Como fazer um corte em bisel?

Afrouxe o parafuso de ajuste da base, retire a base do entalhe e incline-a no ângulo desejado (15°, 30°, 45°). Aperte o parafuso. A base pode ser inclinada de ambos os lados até 45°.

Quais materiais posso cortar com a serra tico-tico SPE 70 ?

Você pode cortar madeira (até 60 mm), madeira macia (até 70 mm), aço (até 5 mm), alumínio (até 10 mm), materiais sintéticos e outros materiais adequados.

Como conectar um aspirador?

O canal de aspiração integrado tem um diâmetro interno padrão de 30 mm. Use um tubo de aspiração Atlas Copco (ref. 4932 3304 12) ou um adaptador. Introduza o tubo girando no canal e empurre a tampa transparente para baixo para otimizar a aspiração.

Como realizar um corte interior (mergulho)?

Ajuste o movimento pendular para 0. Coloque a borda frontal da base sobre o ponto de corte, máquina desligada. Ligue e introduza a lâmina cuidadosamente no material. Isso só é possível em materiais macios (madeira, materiais de construção leves). Para metais, faça primeiro um furo piloto.

Como usar a guia paralela ou o guia circular?

A guia paralela é fixada na fenda da base com o parafuso de aperto. Para o guia circular, aparafuse-o na guia paralela. Certifique-se de que a lâmina e o guia estão alinhados. A guia permite cortes paralelos de 0 a 200 mm e circulares de 100 a 400 mm (acessórios não fornecidos).

Quais são as instruções de segurança essenciais?

Use sempre óculos de proteção, luvas e máscara anti-poeira. Use o dispositivo protetor da máquina. Nunca remova cavacos durante o funcionamento. Mantenha o cabo de alimentação para trás. Desligue o aparelho antes de qualquer ajuste ou troca de lâmina.

Como fazer a manutenção da serra tico-tico SPE 70 ?

Faça verificar as escovas (carvão) uma vez por ano por um serviço pós-venda AEG. Use exclusivamente peças e acessórios AEG. Para qualquer peça não descrita, dirija-se a uma estação de serviço pós-venda AEG. Consulte a vista explodida mediante solicitação.

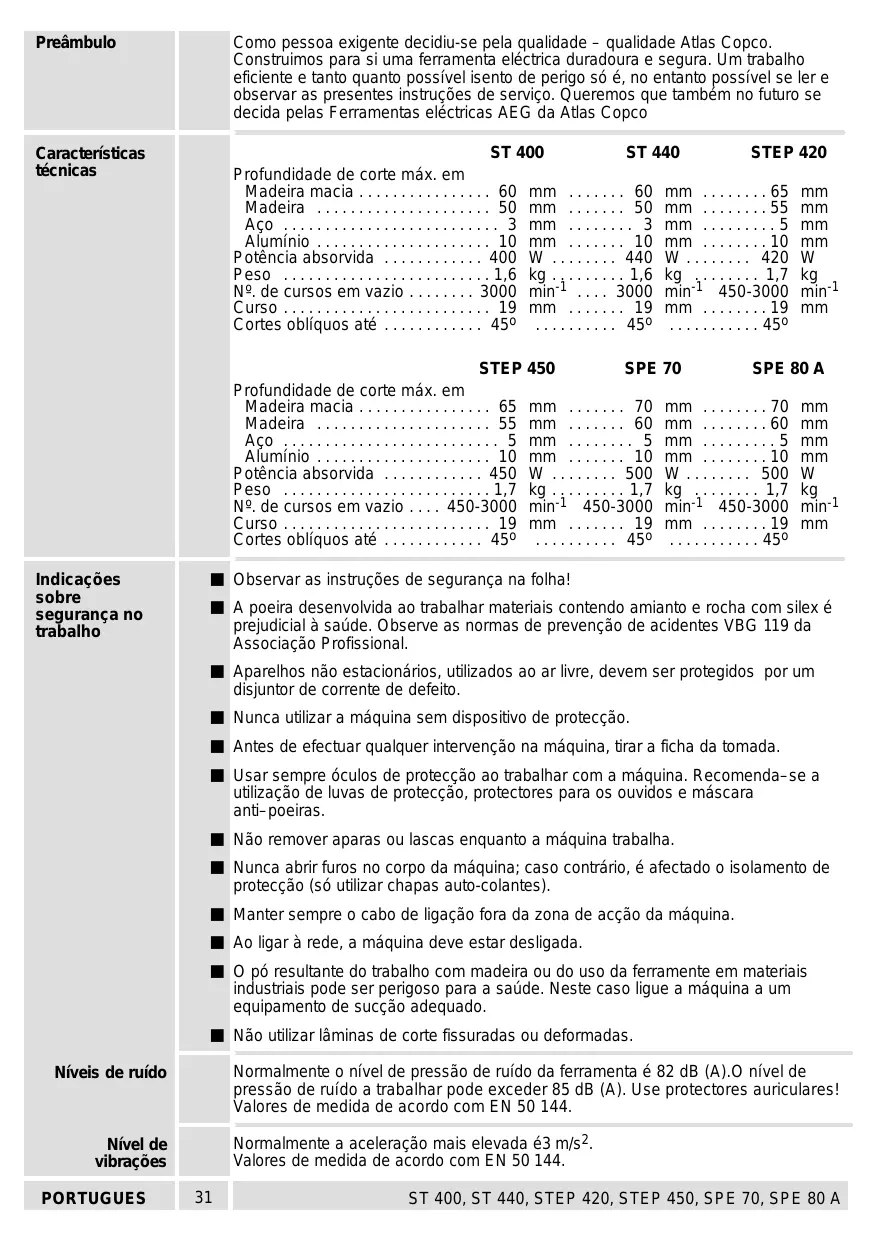

MANUAL DE UTILIZADOR SPE 70 AEG

P Instruções de serviços

Por favor leia e conserve em seu poder.

DECLARação DE CONFORMIDADE CE

Declaramos, sob)nossa exclusiva responsabilitadede,que este produits cumpre as seguintes normas ou documents normativos:EN 50144,EN 55014-1, EN 55014-2,EN 61000-3-2,EN 61000-3-3,conforme as disposicaoes das directivas 98/37/CE,73/23/CEE, 89/336/CEE

NEDERLANDS

EC-KONFORMITEITSVERKLARING
