Tipo de produto	Estore rolante
Marca	Dometic
Modelo	Front Blind FP 220
Dimensões (L x A)	220 cm x 150 cm (ajustável)
Peso	3,5 kg
Material	Tecido de poliéster com revestimento de PVC
Cor	Branco ou cinza conforme versão
Comando	Manual com correia
Funções principais	Obscurecimento total, proteção UV, redução do calor
Instalação	Fixação por parafusos ou clipes para autocaravana
Manutenção	Limpeza com água limpa e pano macio; evitar solventes
Segurança	Sistema anti-queda com cabo de segurança
Peças sobressalentes	Correia, suportes, molas disponíveis
Reparabilidade	Reparável por um profissional credenciado
Garantia	2 anos (fabricante)

Perguntas frequentes - Front Blind FP 220 DOMETIC

Como instalar o estore Front Blind FP 220?

Fixe os suportes de montagem na moldura da janela, insira o estore nas calhas e bloqueie os parafusos de segurança. Consulte o manual para as posições precisas.

Como limpar o estore?

Use um pano macio umedecido em água com sabão. Enxágue com água limpa e deixe secar ao ar livre. Não use solventes ou lavadoras de alta pressão.

Como ajustar a tensão do estore?

Localize o parafuso de ajuste na lateral do estore. Gire o parafuso no sentido horário para aumentar a tensão, anti-horário para diminuir. Teste até obter um enrolamento correto.

O estore é motorizado?

Não, o Front Blind FP 220 é um estore manual acionado por correia. Nenhum motor elétrico está integrado.

Quais são as dimensões exatas?

A largura é de 220 cm. A altura é ajustável de 120 a 180 cm conforme o modelo. Verifique as dimensões exatas no manual técnico.

Pode-se usar o estore no exterior?

Sim, ele é projetado para uso em autocaravana, caravana ou barco. Resiste a intempéries leves, mas deve ser retraído em caso de ventos fortes.

Como substituir a correia?

Remova a tampa de proteção, desfaça a correia antiga das polias, instale a nova correia seguindo os percursos indicados, e depois remonte a tampa.

Qual é a garantia do produto?

A Dometic oferece uma garantia de 2 anos a partir da data de compra, cobrindo defeitos de fabricação. Peças de desgaste como a correia estão excluídas.

Onde comprar peças sobressalentes?

No site oficial Dometic ou junto de um revendedor credenciado. Use o número do modelo FP 220 para encomendar as peças adequadas.

Como guardar o estore no inverno?

Limpe-o cuidadosamente, enrole-o, guarde-o em local seco e protegido do gelo. Evite temperaturas abaixo de 0°C para evitar o enfraquecimento dos materiais.

MANUAL DE UTILIZADOR Front Blind FP 220 DOMETIC

Instruções de montagem e manual de instruções

IT

1 Notas importantes......ZY 2 Explicação dos símbolos......ZY 3 Indicações de segurança e de montagem....ZY 4 Material fornecido....ZI 5 Utilização adequada.... ZI 6 Montar o produto....ZZ 7 Utilizar o produto....Z6 8 Limpeza e manutenção....Z7 9 Eliminação....Z7 10 Garantia....Z7

1 Notas importantes

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.

Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com.

2 Explicação dos símbolos

NOTA!

Indica uma situação que, se não for evitada, pode causar danos materiais.

AVISO! Informações complementares para a utilização do produto.

3 Indicações de segurança e de montagem

Tenha em atenção as indicações de segurança e as estipulações especificadas pelo fabricante do veículo e pelas oficinas de reparação.

Caso não disponha dos conhecimentos técnicos necessários para proceder à montagem de componentes em veículos, entregue a montagem do sistema de escurecimento do para-brisas a um técnico competente nesta matéria.

AVISO! Não danifique nenhum cabo durante a montagem no veículo.

AVISO! Não escureça o para-brisas durante a condução.

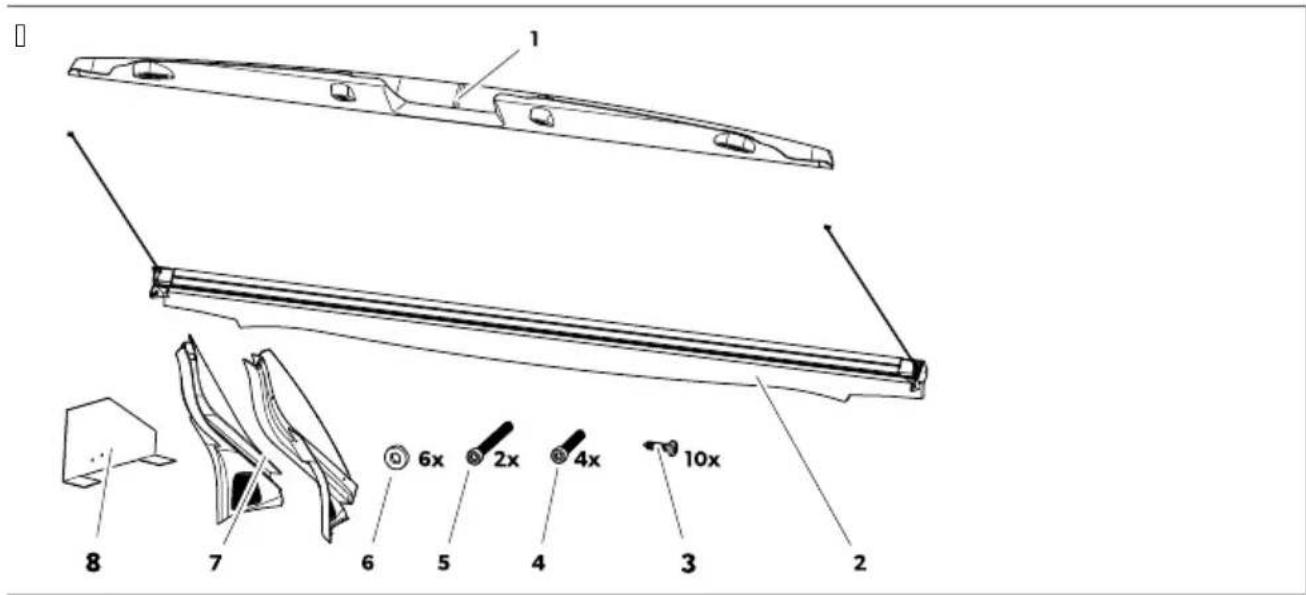

Pos3 4 quantidade Descriçj o
Y Y Anteparo
I Y Dersiana
Z YJ Daraluso ZP5 mm1× YZ mm (bege)
K K Daraluso M6|R15J mm
5 I Daraluso M6|R17J mm
6 6 Arruela M6
7 I Salha de guia
a Y Molde de perouração

5 Utilização adequada

O sistema de escurecimento do para-brisas da Lometric WDI 1 (número de artigo 6 1 7 7 2) é adequado para o para-brisas de autocaravanas Fiat Ducato modelo 15 a partir do ano de construção de 17 6 6, Fiat Ducato modelo 16 a partir do ano de construção de 17 6 8, e Peugeot Boxer e Citroën Jumper com construção semelhante (sem barras de tejadilho, sem cama rebatível nem airbag de cabeça).

O sistema de escurecimento do para-brisas WDI 1 da Lometric é adequado para veículos com retrovisor interior manual ou elétrico. Os veículos podem ter uma caixa com sensor de chuva ou uma caixa com sensor de câmara.

Este produto destina-se exclusivamente à aplicação e aos usos pretendidos com base nestas instruções.

Este manual fornece informações necessárias para proceder a uma instalação e a uma operação adequadas do produto. Uma instalação e uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.

O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:

- Montagem ou ligação incorreta, incluindo sobretensões. - Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante. - Alterações ao produto sem autorização expressa do fabricante. - Utilização para outras finalidades que não as descritas no presente manual.

A Lometric reserva-se o direito de alterar o design e as especificações do produto.

7 Montar o produto

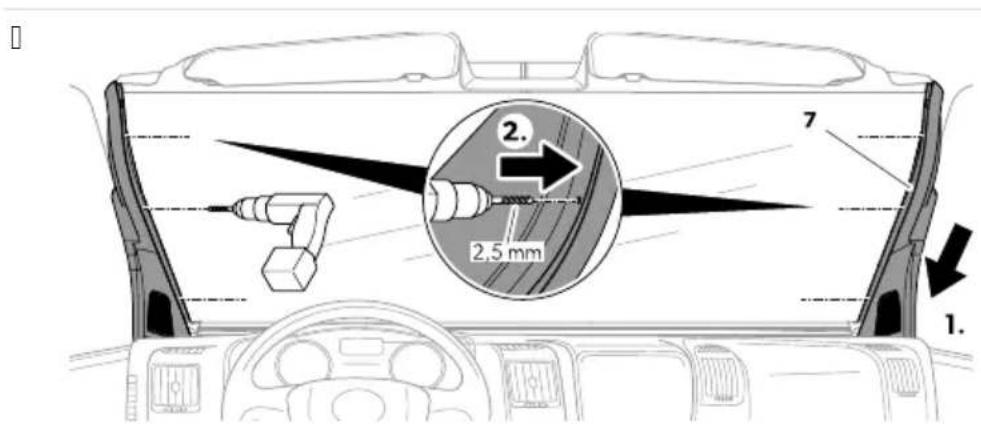

Para assinalar os furos para a persiana é possível utilizar o molde incluído na embalagem.

Tenha em atenção as seguintes opções de montagem:

- Montagem sem uma caixa com sensor. - Montagem com caixa com sensor de chuva. - Montagem com caixa com sensor de câmara 1. - Montagem com caixa com sensor de câmara 2.

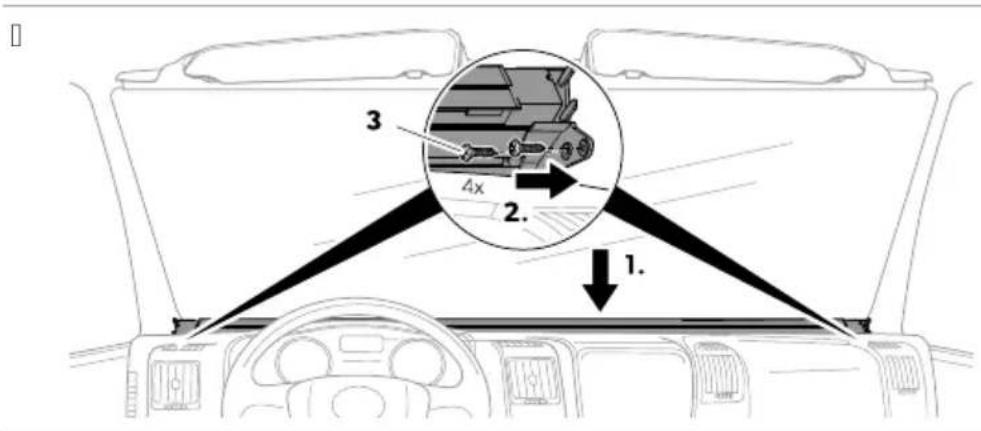

1. Monte a persiana conforme ilustrado nas figuras.

A tensão do cordão (1) pode ser ajustada rodando o olhal de cobre (Y).

9 Utilizar o produto

Para fechar a persiana, puxe-a para cima com ambas as mãos para a posição desejada. As duas cintas nas calhas de guia mantêm a persiana na posição desejada.

Para abrir a persiana, guie-a lentamente com ambas as mãos de volta para a respetiva calha.

8 Limpeza e manutenção

NOTA! Risco de danos.

Para a limpeza, não utilize objetos afiados ou duros, nem produtos de limpeza, uma vez que estes podem danificar o produto.

De vez em quando, limpe o produto com um pano húmido. Não mantenha a persiana fechada durante um período de tempo prolongado para evitar um desgaste do material.

9 Eliminação

Sempre que possível, coloque o material de embalagem no respetivo contentor de reciclagem. Informe-se junto do centro de reciclagem ou revendedor mais próximo sobre como eliminar este produto de acordo com as disposições de eliminação aplicáveis.

10 Garantia

Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte o seu revendedor ou a filial do fabricante no seu país (ver dometic.com/dealer).

Para fins de reparação e do processamento da garantia, envie também os seguintes documentos ao devolver o produto.

g. uma cópia da fatura com a data de aquisição. g. o motivo de reclamação ou uma descrição da falha.
