Tipo de producto	Estor enrollable
Marca	Dometic
Modelo	Front Blind FP 220
Dimensiones (L x A)	220 cm x 150 cm (ajustable)
Peso	3,5 kg
Material	Tela de poliéster con recubrimiento de PVC
Color	Blanco o gris según versión
Accionamiento	Manual por correa
Funciones principales	Oscurecimiento total, protección UV, reducción del calor
Instalación	Fijación por tornillos o clips para autocaravana
Mantenimiento	Limpieza con agua clara y paño suave; evitar disolventes
Seguridad	Sistema anti-caída con cable de seguridad
Piezas de repuesto	Correa, soportes, resortes disponibles
Reparabilidad	Reparable por un profesional autorizado
Garantía	2 años (fabricante)

Preguntas frecuentes - Front Blind FP 220 DOMETIC

¿Cómo instalar el estor Front Blind FP 220?

Fije los soportes de montaje en el marco de la ventana, inserte el estor en las guías y bloquee los tornillos de seguridad. Consulte el manual para las posiciones precisas.

¿Cómo limpiar el estor?

Utilice un paño suave humedecido con agua jabonosa. Enjuague con agua clara y deje secar al aire libre. No use disolventes ni limpiadores de alta presión.

¿Cómo ajustar la tensión del estor?

Localice el tornillo de ajuste en el lateral del estor. Gire el tornillo en el sentido de las agujas del reloj para aumentar la tensión, antihorario para disminuirla. Pruebe hasta obtener un enrollado correcto.

¿El estor es motorizado?

No, el Front Blind FP 220 es un estor manual accionado por correa. No tiene ningún motor eléctrico integrado.

¿Cuáles son las dimensiones exactas?

El ancho es de 220 cm. La altura es ajustable de 120 a 180 cm según el modelo. Verifique las dimensiones exactas en la hoja técnica.

¿Se puede usar el estor en exteriores?

Sí, está diseñado para su uso en autocaravana, caravana o barco. Resiste condiciones climáticas ligeras, pero debe recogerse en caso de vientos fuertes.

¿Cómo reemplazar la correa?

Retire la tapa de protección, desenganche la correa vieja de las poleas, instale la nueva correa siguiendo las rutas indicadas y vuelva a colocar la tapa.

¿Cuál es la garantía del producto?

Dometic ofrece una garantía de 2 años a partir de la fecha de compra, que cubre defectos de fabricación. Las piezas de desgaste como la correa están excluidas.

¿Dónde comprar piezas de repuesto?

En el sitio web oficial de Dometic o en un distribuidor autorizado. Use el número de modelo FP 220 para pedir las piezas adecuadas.

¿Cómo guardar el estor en invierno?

Límpielo cuidadosamente, enróllelo, guárdelo en un lugar seco y protegido de las heladas. Evite temperaturas inferiores a 0°C para evitar el debilitamiento de los materiales.

MANUAL DE USUARIO Front Blind FP 220 DOMETIC

Instrucciones de montaje y de uso

PT

1 Notas importantes.... I K 2 Explicación de los símbolos.... I K 3 Indicaciones de seguridad y montaje....| K 4 Volumen de entrega....15 5 Uso previsto....1 5 6 Montar el producto....1 6 7 Utilizar el producto....1 b 8 Limpieza y mantenimiento......ZJ 9 Eliminación....Z) 10 Garantía......ZJ

1 Notas importantes

Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual para asegurarse de que instala, utiliza y mantiene correctamente el producto en todo momento. Estas instrucciones deben conservarse junto con este producto.

Al utilizar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete a utilizar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y reglamentos aplicables. La no lectura y observación de las instrucciones y advertencias aquí expuestas puede causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el producto, visite documents.dometic.com.

2 Explicación de los símbolos

¡ADVERTENCIA!

Indica una situación peligrosa que, de no evitarse, puede provocar daños materiales.

NOTA: Información complementaria para el manejo del producto.

3 Indicaciones de seguridad y montaje

Tenga en cuenta las indicaciones de seguridad y la documentación suministrada por el fabricante del vehículo y los talleres de servicio.

Si no dispone de conocimientos técnicos suficientes para llevar a cabo el montaje de componentes en el vehículo, encargue el montaje del sistema para oscurecer el parabrisas a personal técnico cualificado.

NOTA: No dañe ningún cable del vehículo durante el montaje.

NOTA: No oscurezca el parabrisas durante la conducción.

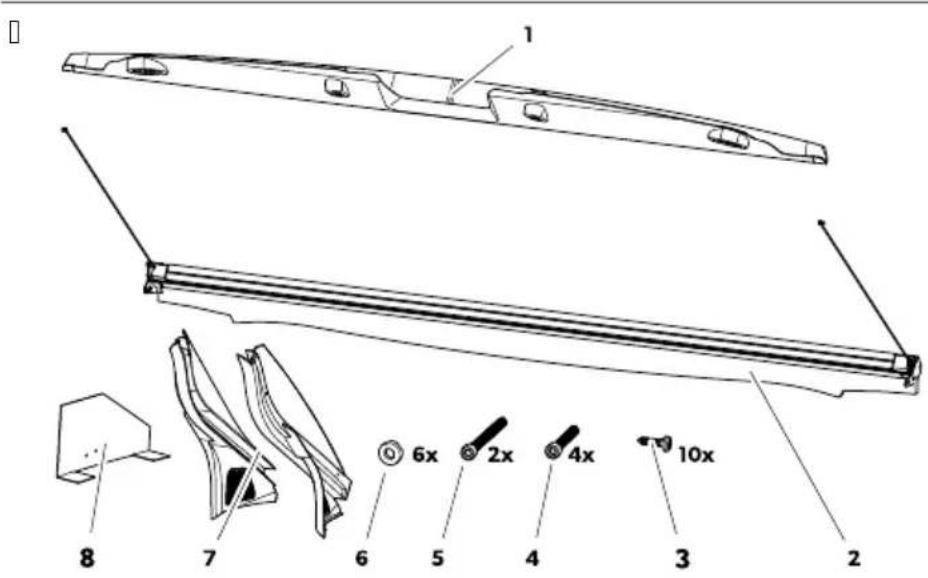

1 Volumen de entrega

Pos3 Cantidad DescripciEn
Y Y Danel
I Y Qstor
Z YJ Derno de ZP5 mm × YZ mm (beige)
K K Derno M6 R 5J mm
5 I Derno M6 R 7J mm
6 6 Arandela M6
7 I S arril de guza
a Y Dlantilla de perforaci- n

5 Uso previsto

El sistema para oscurecer el parabrisas WDI I J de L ometic (n.º de art. b6I J J Y7J ZK) es adecuado para parabrisas de autocaravanas Fiat Ducato 5J a partir del modelo 17cl J J 6 y Fiat Ducato bj a partir del modelo J 7cl J YKP, así como Peugeot Boxer y Citroën Jumper del mismo modelo constructivo (sin portaequipajes, cama en la cabina ni airbag de cabeza).

El sistema para oscurecer el parabrisas WDI I J de L ometic es apto para vehículos con espejo interior manual o eléctrico. Los vehículos pueden disponer de una caja sensora de lluvia o de una caja sensora con cámara.

Este producto solo es apto para el uso previsto y la aplicación de acuerdo con estas instrucciones.

Este manual proporciona la información necesaria para la correcta instalación y el funcionamiento del producto. Una instalación deficiente y/o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos.

El fabricante no se hace responsable de ninguna lesión o daño en el producto ocasionados por:

un montaje o conexión incorrectos, incluido un exceso de tensión; un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el fabricante; modificaciones de los componentes del producto sin permiso explícito del fabricante; uso con una finalidad distinta a la descrita en las instrucciones.

L ometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.

7 8 Montar el producto

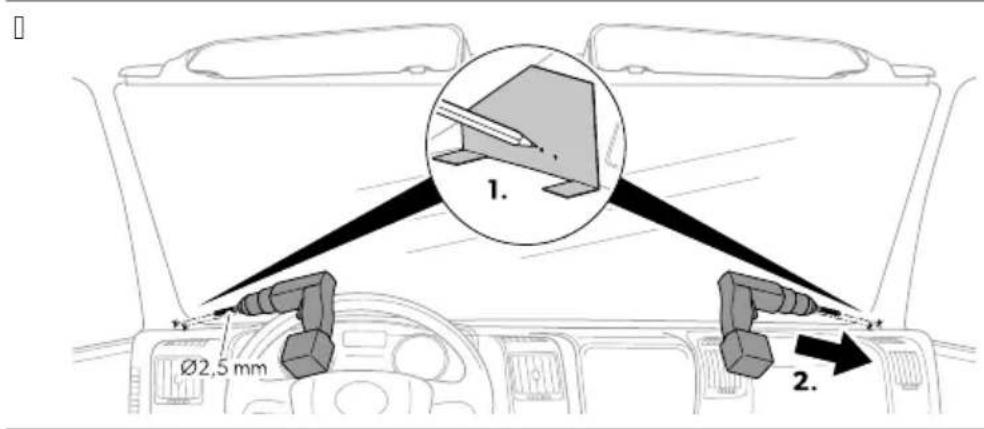

NOTA: Para marcar los orificios para el estor puede utilizar la plantilla incluida en el envase.

Tenga en cuenta las siguientes opciones de montaje:

Montaje sin caja sensora. Montaje con caja sensora de lluvia. Montaje con caja sensora con cámara.

□

1. Monte el estor tal y como se muestra en las Figuras.

La tensión del cordel (l) puede ajustarse desplazando la argolla de latón (Y).

9 Utilizar el producto

Para cerrar el estor, empújelo hacia arriba con las dos manos hasta la posición deseada. Las dos bandas en los carriles de guía mantienen el estor en la posición deseada.

Para abrir el estor, reinsértelo lentamente con las dos manos en su alojamiento.

8 Limpieza y mantenimiento

¡Atención! Peligro de daños.

No utilice detergentes ni objetos afilados o duros para la limpieza, ya que podrían dañar el producto.

Limpie de vez en cuando el producto con un paño húmedo. No deje el estor cerrado durante demasiado tiempo para evitar que los materiales se deterioren.

9 Eliminación

Si es posible, deseche el material de embalaje en los contenedores de reciclaje adecuados. Consulte con un punto limpio o con un distribuidor especializado para obtener más información sobre cómo eliminar el producto de acuerdo con las normativas aplicables de eliminación.

10 Garantía

Se aplica el periodo de garantía estipulado por la ley. Si el producto presenta algún defecto, póngase en contacto con el punto de venta o con la sucursal del fabricante en su país (visite dometic.com/dealer).

Para tramitar la reparación y la garantía, incluya los siguientes documentos cuando envíe el producto:

Una copia de la factura con la fecha de compra. El motivo de la reclamación o una descripción de la avería.
