Tipo di prodotto	Tenda avvolgibile
Marca	Dometic
Modello	Front Blind FP 220
Dimensioni (L x A)	220 cm x 150 cm (regolabile)
Peso	3,5 kg
Materiale	Tessuto poliestere con rivestimento in PVC
Colore	Bianco o grigio a seconda della versione
Comando	Manuale a cinghia
Funzioni principali	Oscuramento totale, protezione UV, riduzione del calore
Installazione	Fissaggio con viti o clip per camper
Manutenzione	Pulizia con acqua pulita e panno morbido; evitare solventi
Sicurezza	Sistema anticaduta con cavo di sicurezza
Ricambi	Cinghia, supporti, molle disponibili
Riparabilità	Riparabile da un professionista autorizzato
Garanzia	2 anni (produttore)

Domande frequenti - Front Blind FP 220 DOMETIC

Come installare la tenda Front Blind FP 220?

Fissare i supporti di montaggio sul telaio della finestra, inserire la tenda nelle guide e bloccare le viti di sicurezza. Consultare il manuale per le posizioni precise.

Come pulire la tenda?

Usare un panno morbido inumidito con acqua saponata. Risciacquare con acqua pulita e lasciare asciugare all'aria. Non usare solventi né pulitori ad alta pressione.

Come regolare la tensione della tenda?

Individuare la vite di regolazione sul lato della tenda. Girare la vite in senso orario per aumentare la tensione, antiorario per diminuirla. Provare fino ad ottenere un avvolgimento corretto.

La tenda è motorizzata?

No, la Front Blind FP 220 è una tenda manuale azionata da cinghia. Nessun motore elettrico è integrato.

Quali sono le dimensioni esatte?

La larghezza è di 220 cm. L'altezza è regolabile da 120 a 180 cm a seconda del modello. Verificare le dimensioni esatte nel manuale tecnico.

Si può usare la tenda all'esterno?

Sì, è progettata per l'uso in camper, roulotte o barca. Resiste a condizioni atmosferiche leggere ma deve essere ritirata in caso di venti forti.

Come sostituire la cinghia?

Rimuovere il coperchio di protezione, slacciare la vecchia cinghia dalle pulegge, installare la nuova cinghia seguendo i percorsi indicati, quindi rimontare il coperchio.

Qual è la garanzia del prodotto?

Dometic offre una garanzia di 2 anni dalla data di acquisto, che copre i difetti di fabbricazione. Le parti soggette a usura come la cinghia sono escluse.

Dove acquistare i ricambi?

Sul sito ufficiale Dometic o presso un rivenditore autorizzato. Utilizzare il numero modello FP 220 per ordinare i pezzi adatti.

Come riporre la tenda in inverno?

Pulirla accuratamente, arrotolarla, riporla in un luogo asciutto e al riparo dal gelo. Evitare temperature inferiori a 0°C per evitare l'indebolimento dei materiali.

MANUALE UTENTE Front Blind FP 220 DOMETIC

Istruzioni di montaggio e d'uso

NL

1 Note importanti....Za 2 Spiegazione dei simboli....Za 3 Istruzioni per la sicurezza e il montaggio....Za 4 Dotazione....Zb 5 Destinazione d'uso....Zb 6 Montaggio del prodotto....KJ 7 Utilizzo del prodotto....KZ 8 Pulizia e cura....KK 9 Smaltimento....KK 10 Garanzia....KK

1 Note importanti

Si prega di leggere attentamente e di seguire tutte le istruzioni, le linee guida e le avvertenze incluse in questo manuale del prodotto, al fine di garantire che il prodotto venga sempre installato, utilizzato e mantenuto nel modo corretto. Queste istruzioni devono essere conservate insieme al prodotto.

Utilizzando il prodotto, l'utente conferma di aver letto attentamente tutte le istruzioni, le linee guida e le avvertenze e di aver compreso e accettato di rispettare i termini e le condizioni qui espressamente indicati. L'utente accetta di utilizzare questo prodotto solo per lo scopo e l'applicazione previsti e in conformità alle istruzioni, le linee guida e le avvertenze indicate nel presente manuale del prodotto, nonché in conformità alle leggi e ai regolamenti applicabili. La mancata lettura e osservanza delle istruzioni e delle avvertenze qui espressamente indicate può causare lesioni personali e a terzi, danni al prodotto o ad altre proprietà nelle vicinanze. Il presente manuale del prodotto, comprese le istruzioni, le linee guida e le avvertenze e la relativa documentazione, possono essere soggetti a modifiche e aggiornamenti. Per informazioni aggiornate sul prodotto, visitare documents.dometic.com.

2 Spiegazione dei simboli

ATTENZIONE!

Indica una situazione di pericolo che, se non evitata, può provocare danni alle cose.

NOTA: Informazioni supplementari relative all'esercizio del prodotto.

3 Istruzioni per la sicurezza e il montaggio

Osservare le istruzioni per la sicurezza e le condizioni previste dal produttore del veicolo e dalle officine di assistenza.

Nel caso in cui non si disponga di sufficienti conoscenze tecniche per installare i componenti nei veicoli, si consiglia di far installare il sistema di oscuramento per il parabrezza nel vostro veicolo da un tecnico specializzato.

NOTA: Non danneggiare i cavi del veicolo durante il montaggio.

NOTA: Non oscurare il parabrezza durante la marcia.

1 Dotazione

Pos3 4 uantitN Descrizione
Y Y Mascherina
I Y Oscurante
Z YJ Bullone ZP5 mml× YZ mm (beige)
K K Bullone M6 R 5J mm
5 I Bullone M6 R 7J mm
6 6 mondella M6
7 I Muida
a Y L ima di Soratura

5 Destinazione d'uso

Il sistema di oscuramento per il parabrezza L'ometic WDI I J (n. art. b6l J J Y7J ZK) è adatto per il parabrezza di camper del tipo Fiat Ducato 5J a partire dall'anno di costruzione 7cl J J 6 e Fiat Ducato bJ a partire dall'anno di costruzione J 7cl J YK e modelli simili Peugeot Boxer e Citroën Jumper (senza portapacchi, senza cuccetta e senza airbag per la testa).

Il sistema di oscuramento per il parabrezza WDI I J di L'ometic è adatto per i veicoli con specchietto interno manuale o elettrico. I veicoli possono essere dotati di una scatola di derivazione per sensore di pioggia o di una scatola di derivazione per sensore per telecamera.

Questo prodotto è adatto solo per l'uso e l'applicazione previsti in conformità alle presenti istruzioni.

Il presente manuale fornisce le informazioni necessarie per la corretta installazione e il funzionamento del prodotto. Un'installazione errata e un utilizzo o una manutenzione impropri comporteranno prestazioni insoddisfacenti e un possibile guasto.

Il produttore non si assume alcuna responsabilità per eventuali lesioni o danni al prodotto che derivino da:

- montaggio o collegamento non corretti, compresa la sovratensione; - manutenzione non corretta o uso di ricambi diversi da quelli originali forniti dal produttore; - modifiche al prodotto senza l'esplicita autorizzazione del produttore; - impiego per scopi diversi da quelli descritti nel presente manuale.

L'ometic si riserva il diritto di modificare l'aspetto e le specifiche del prodotto.

7 8 Montaggio del prodotto

NOTA: Per contrassegnare i fori per l'oscurante è possibile utilizzare una dima inclusa nella confezione.

Seguire le opzioni di montaggio riportate di seguito:

- Montaggio senza scatola di derivazione per sensore. - Montaggio con scatola di derivazione per sensore di pioggia. - Montaggio con scatola di derivazione per sensore per telecamera. - Montaggio con scatola di derivazione per sensore per telecamera.

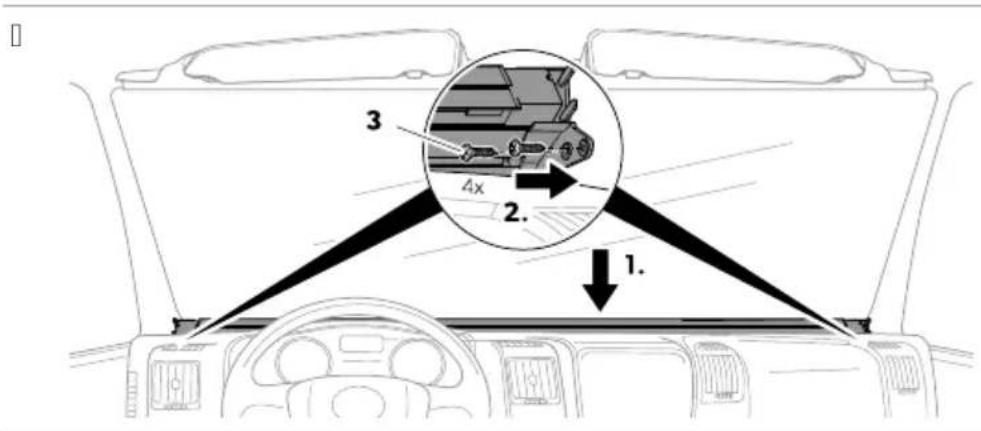

1. Montare l'oscurante come rappresentato nelle figure.

La tensione del cavo (1) può essere regolata spostando l'occhiello in ottone (Y).

9 Utilizzo del prodotto

Per chiudere l'oscurante, sollevarlo con entrambe le mani nella posizione desiderata. Le due strisce nelle guide mantengono l'oscurante nella posizione desiderata.

Riportare lentamente l'oscurante nel suo alloggiamento con entrambe le mani.

8 Pulizia e cura

Per la pulizia non impiegare oggetti ruvidi o appuntiti oppure detergenti perché potrebbero danneggiare il prodotto.

Pulire di tanto in tanto il prodotto con un panno umido. Per evitare un danneggiamento del materiale, non tenere l'oscurante chiuso per lunghi periodi.

9 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli appositi contenitori di riciclaggio. Consultare il centro locale di riciclaggio o il rivenditore specializzato per informazioni su come smaltire il prodotto secondo le norme sullo smaltimento applicabili.

10 Garanzia

Vale il termine di garanzia previsto dalla legge. Se il prodotto è guasto, contattare il proprio rivenditore o la filiale del produttore nel proprio paese (vedere dometic.com/dealer).

Per la gestione della riparazione e della garanzia è necessario inviare la seguente documentazione insieme al prodotto:

una copia della ricevuta con la data di acquisto; il motivo della richiesta o la descrizione del guasto.
