Produkttyp	Rollladen
Marke	Dometic
Modell	Front Blind FP 220
Abmessungen (B x H)	220 cm x 150 cm (verstellbar)
Gewicht	3,5 kg
Material	Polyestergewebe mit PVC-Beschichtung
Farbe	Weiß oder Grau je nach Version
Bedienung	Manuell mit Zugriemen
Hauptfunktionen	Vollständige Verdunkelung, UV-Schutz, Wärmereduzierung
Installation	Befestigung mit Schrauben oder Clips für Wohnmobile
Pflege	Reinigung mit klarem Wasser und weichem Tuch; Lösungsmittel vermeiden
Sicherheit	Absturzsicherung mit Sicherheitskabel
Ersatzteile	Zugriemen, Halterungen, Federn erhältlich
Reparierbarkeit	Reparierbar durch einen zugelassenen Fachmann
Garantie	2 Jahre (Hersteller)

Häufig gestellte Fragen - Front Blind FP 220 DOMETIC

Wie installiere ich den Rollladen Front Blind FP 220?

Befestigen Sie die Montagehalterungen am Fensterrahmen, setzen Sie den Rollladen in die Führungsschienen ein und verriegeln Sie die Sicherheitsschrauben. Konsultieren Sie das Handbuch für die genauen Positionen.

Wie reinige ich den Rollladen?

Verwenden Sie ein weiches Tuch, das mit Seifenwasser angefeuchtet ist. Mit klarem Wasser abspülen und an der Luft trocknen lassen. Keine Lösungsmittel oder Hochdruckreiniger verwenden.

Wie stelle ich die Spannung des Rollladens ein?

Finden Sie die Einstellschraube an der Seite des Rollladens. Drehen Sie die Schraube im Uhrzeigersinn, um die Spannung zu erhöhen, gegen den Uhrzeigersinn, um sie zu verringern. Testen Sie, bis ein korrektes Aufrollen erreicht ist.

Ist der Rollladen motorisiert?

Nein, der Front Blind FP 220 ist ein manueller Rollladen, der mit einem Zugriemen betätigt wird. Es ist kein Elektromotor integriert.

Was sind die genauen Abmessungen?

Die Breite beträgt 220 cm. Die Höhe ist je nach Modell von 120 bis 180 cm verstellbar. Überprüfen Sie die genauen Abmessungen in der technischen Anleitung.

Kann der Rollladen im Außenbereich verwendet werden?

Ja, er ist für den Einsatz in Wohnmobilen, Wohnwagen oder Booten konzipiert. Er widersteht leichten Witterungseinflüssen, sollte aber bei starkem Wind eingefahren werden.

Wie ersetze ich den Zugriemen?

Entfernen Sie die Schutzabdeckung, lösen Sie den alten Zugriemen von den Rollen, installieren Sie den neuen Zugriemen entlang der angegebenen Wege und setzen Sie die Abdeckung wieder auf.

Welche Garantie hat das Produkt?

Dometic bietet eine Garantie von 2 Jahren ab Kaufdatum, die Herstellungsfehler abdeckt. Verschleißteile wie der Zugriemen sind ausgeschlossen.

Wo kann man Ersatzteile kaufen?

Auf der offiziellen Dometic-Website oder bei einem autorisierten Händler. Verwenden Sie die Modellnummer FP 220, um die passenden Teile zu bestellen.

Wie lagere ich den Rollladen im Winter?

Reinigen Sie ihn gründlich, rollen Sie ihn auf, lagern Sie ihn an einem trockenen und frostfreien Ort. Vermeiden Sie Temperaturen unter 0°C, um eine Versprödung der Materialien zu verhindern.

BEDIENUNGSANLEITUNG Front Blind FP 220 DOMETIC

Montage- und Bedienungsanleitung

FR

1 Wichtige Hinweise......YJ 2 Erklärung der Symbole......YJ 3 Sicherheits- und Montagehinweise....YJ 4 Lieferumfang....YY 5 Bestimmungsgemäßer Gebrauch....YY 6 Produkt montieren....YI 7 Produkt benutzen....Y5 8 Reinigung und Pflege....Y6 9 Entsorgung....Y6 10 Garantie....Y6

1 Wichtige Hinweise

Lesen und befolgen Sie bitte alle Anleitungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung muss bei dem Produkt verbleiben.

Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Produkthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anweisungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com.

2 Erklärung der Symbole

ACHTUNG!

Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden.

HINWEIS Ergänzende Informationen zur Bedienung des Produktes.

3 Sicherheits- und Montagehinweise

Beachten Sie die vom Fahrzeughersteller und vom Kfz-Händler vorgeschriebenen Sicherheitshinweise und Auflagen.

Wenn Sie nicht über ausreichende technische Kenntnisse zum Einbauen von Komponenten in Fahrzeuge verfügen, sollten Sie sich das Frontscheibenverdunster-System von einem Fachmann ins Fahrzeug einbauen lassen.

HINWEIS Beschädigen Sie bei der Montage keine Leitungen im Fahrzeug.

HINWEIS Verdunsten Sie die Frontscheibe nicht während der Fahrt.

Pos3 nzahl' eschreibung
YY Blende
I Y rollo
Z YJ Schraube ZP5 mm|× YZ mm (beige)
K K Schraube M6|R 5J mm
5 | Schraube M6|R 7J mm
6 6 . nterlegscheibe M6
7 | Wohrungsschiene
a Y Bohrschablone

5 Bestimmungsgemäßer Gebrauch

Das Dometic Wrontscheibenverdunelungssystem WDI I J (Art.-Nr. b6I J J Y7J ZK) ist geeignet für die Wrontscheibe von Wohnmobilen des Typs Fiat Ducato Typ 5J ab Baujahr II 7cl J J 6 und Fiat Ducato Typ bJ ab Baujahr II 7cl J YK und baugleiche Peugeot Boxer und Citroën Jumper (ohne Dachträger, ohne Hubbett und ohne TopAirbag).

Das Dometic Wrontscheibenverdunelungssystem WDI I J ist für Fahrzeuge mit manuellem oder elektrischem Innenspiegel geeignet. Die Fahrzeuge können eine Regensensorbox oder eine Kamerasensorbox aufweisen.

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwendung gemäß dieser Anleitung geeignet.

Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installationsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungsgemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge.

Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Produkt, die durch Folgendes entstehen:

1. Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung.

g. Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen.

g. Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers.

g. Verwendung für andere als die in der Anleitung beschriebenen Zwecke.

Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern.

7 Produkt montieren

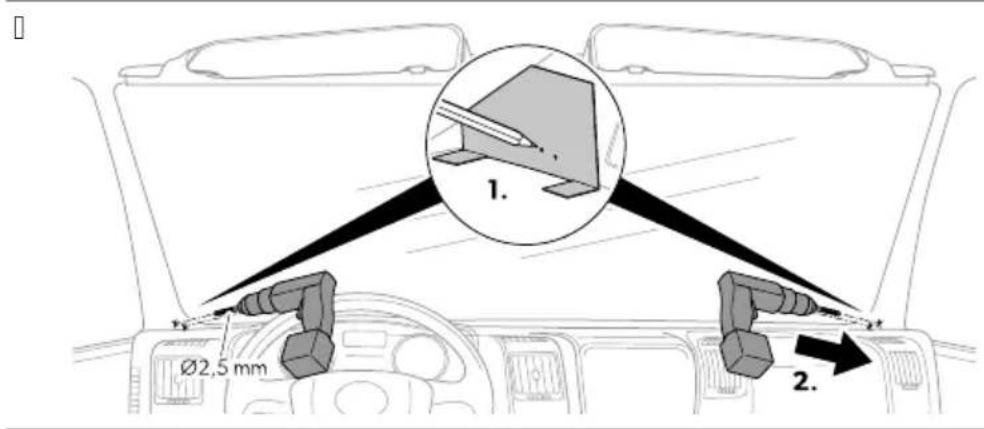

HINWEIS zum Anzeichnen der Bohrungen für das Modell können Sie die Schablone verwenden, die in der Verpackung enthalten ist.

Y. Beachten Sie die folgenden Montageoptionen:

g Montage ohne Sensorbox. g Montage mit einer Bewegungssensorbox. g Montage mit einer Kamerasensorbox I. g Montage mit einer Kamerasensorbox II.

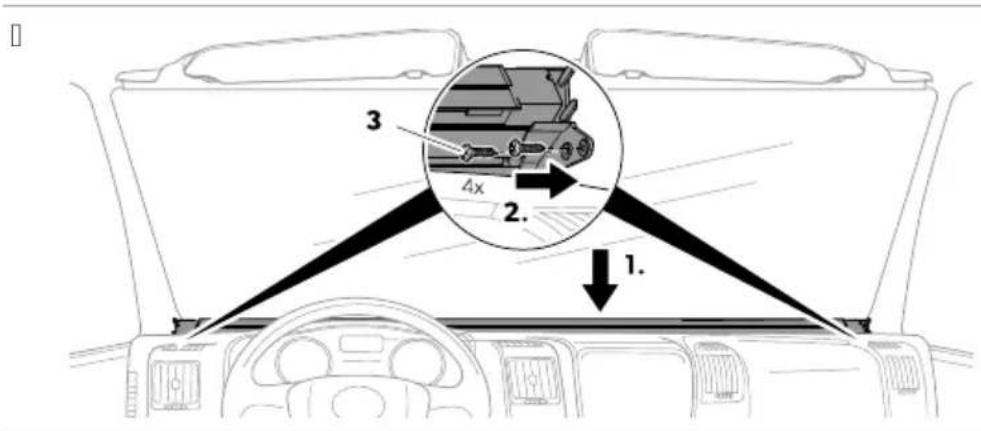

Montieren Sie das Modul wie in den Abbildungen dargestellt.

Die Spannung der Schnur (I) kann durch Verschieben der Messingöse eingestellt werden (Y).

Um das Modul zu schließen, ziehen Sie das Modul mit beiden Händen nach oben in die gewünschte Stellung. Die beiden Bänder in den Führungsschienen halten das Modul in der gewünschten Stellung.

Um das Modul zu öffnen, führen Sie das Modul mit beiden Händen langsam in seine Aufnahme zurück.

8 Reinigung und Pflege

ACHTUNG! Beschädigungsgefahr. Verwenden Sie keine scharfen oder harten Gegenstände oder Reinigungsmittel zur Reinigung, da dies zu einer Beschädigung des Produkts führen kann.

Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch. Halten Sie das Modul nicht über einen längeren Zeitraum geschlossen, um eine Materialermüdung zu vermeiden.

9 Entsorgung

Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll. Wenden Sie sich an ein örtliches Recyclingzentrum oder einen Fachhändler, um zu erfahren, wie Sie das Produkt gemäß den geltenden Entsorgungsvorschriften entsorgen können.

10 Garantie

Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer).

Bitte senden Sie bei einem Reparatur- bzw. Garantieantrag folgende Unterlagen mit dem Produkt ein.

Geben Sie / oder die Rechnung mit / Ausdatum. Geben Sie den Reklamationsgrund oder eine Fehlerbeschreibung an.
