MANUAL DE UTILIZADOR 5603RK MAKITA

O segunte minha os símbolos realizados para a ferramenta. Certifique-se de que compreende o seu significado antes da utilização.

Symboler

INSTRUCCIONES PARA EL FUNCIONAMENTO

Explicacao dos desenhos

① Chave sextavada
② Bloqueio de veio
③ Apertar
④ Desapertar
⑤ Lámina da serra
⑥ Flange externa
⑦ Flange interna
⑧ Flange externa
(9) Parafuso com encaixe hexagonal na cabeca
10 Lámina da serra
Saliencias de ajuste
12 Parafuso com encaixe hexagonal na cabeza (Para ajustar a lamina de partir)

13 Profundidade do corte
14 Apertar
15 Alavanca
16 Porca de pressao
17 Para cortes de esquadria de 45^
18 Para cortes a direito
19 Placa base
20 Cortes com angulo de 45^
② Cortes direitos
22 Guia superior
23 Base
24 Cortes com angulo de 60^

25 Cortes com angulo de 45^
26 Cortes com angulo de 30^
⑦ Cortes direitos
28 Låmina
29 Base
30 Guia superior
31 Botao de bloqueio
32 Gatilho
33 Aspirador
34 Marca de limite
35 Tampa do suporte da escova
36 Chave de parafusos

ESPECIFICAZOES

Modelo	5603R	5703R	5903R	5103R	5143R
Diámetro da lámina	165 mm	190 mm	235 mm	270 mm	355 mm
Profundidade máima de corte
A 90°	54 mm	66 mm	85 mm	100 mm	130 mm
A 45°	38 mm	46 mm	64 mm	73 mm	90 mm
Velocidade em vazio (R.P.M.)	5.000	4.800	4.500	3.800	2.700
Comprimento total	330 mm	356 mm	400 mm	442 mm	607 mm
Peso liquido	4,2 kg	5,2 kg	7,6 kg	9,4 kg	14,5 kg

• Devido a um programa continuo de pesquisa e desenvolvimento, estas espécografções podem ser alteradas sem avis prévio.
• Nota: As espécificações podem variar de País para País.

Alimentacao

A boa, s dove ser ligada a una fonte de alimentacion com a mesma voltagem da indica na placac de caracteristicas, e so funcaoa con alimentation CA monofasia. Tem um systema de isolamento duplo de acordo com as normas europeias e pode, por isso,utilizar tomas sem ligaoa a terra.

Conselhos de segurarca

Para sua segurarca, leia as instruções anexas.

REGRAS DE SEGURANÇA ADICIONAIS

1. Use protectores para os ouvidos.
2. Mantenha os resguardos no lugar e em condições de trabalho.

Nunca prenda ou mantenha o resguardo inferior aberto. Verifique o funciona do resguardo inferior antes de cadautilização. Não utilize a máquina se o resguardo inferior não fechar completeness sobre a lamina da serra.

PRECAUÇA: SeDEXOUcA RASS, O res-quardo inferior pode estar dobrado, impedindo um returno completeness.

1. Não utilize lâminas que estejam deformadas ou partidas.
2. Não utilize lâminas de aço de alta velocidade.

3. Não páre as lâminas fazendo pressão lateral.

4. Mantenha as láminas limpas e afiadas. Láminas afiadas minimizam paragens e retroprocesso.

5. PERIGO: Mantenha as mês afastadas da区内 de corte.

Mantenha as mados afastadas das láminas.
Não toque no corte quando as láminas está a rodar. Não tente retirar o material cortado quando as láminas está em movimento.

PRECAUÇAO: As láminas continuam a movimentar-se depuis de desligar.

1. Suporte paineis grandes.

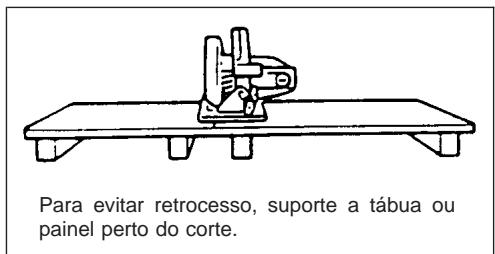

Grandes paineis devem ser suportados como indicañado na Fig. A, para minimizar o risco da lamina prender e retroceder.

Quando a operacao de corte necessita que a serra esteja assente na peca de travailho, a serra deve estar assente na maior porco e a peca mais很小a quena ser cortada.

Fig. A

Não suporte a tabua ou paine fastado do corte.
Fig. B

1. Utilize vendaço para escarificacao.

Utilize sempre umaVEDAÇO ou guia de aresta quando corta.

Ocorre retroprocesso quando a serra para de repente rapidamente e retrocede na direcção do operador. Liberte o gatifilho imeditamente se a lamina ficar encoberta ou a serra parar de repente. Mantenha as laminas afiadas. Suporte paineis grandes como indicaça na Fig. A. Utilize vedação ou aresta direita quando corta. Não force a maior. Mantenha-se atento e em controle. Não retire a serra da pea aURTAR quando a serra está em movimento.

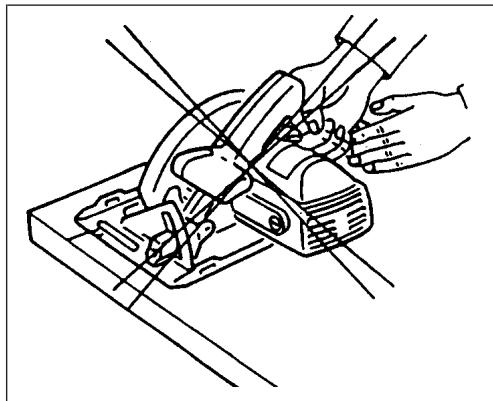

NUNCA coloque a sua mão ou dedos atrás da serra. Se ocorrer retroprocesso, a serra pode fácilmente fazer para这只是, sobre a sua mão, causando danos severos.

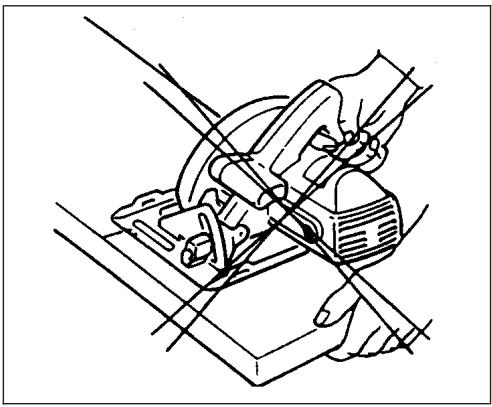

Fig. C

1. Guarda inferior. Levante o resguardo inferior com a pega retracted.
2. Ajustes. Ante do corte certifique-se de que os ajustes de corte e de esquadria está fixos.
3. So instale as laminas correctas. Não utilize laminas com orificios de tamanho incorrecto. Nunca utilize anilhas de lamina ou pernos estragados ou com o tamanho incorrecto.

4. Evite cortar pregos. Inspeccione e retire todos os pregos da madeira antes de cortar.

5. Durante a operação de corte, mantenha o fio afastado da area de corte e posicao-o de maneira a que não fique na peça a trabalho durante a operação de corte.

Trabalhe com um suporte adequado das mãos, suporte adequado da pea a trabalho e com o fio afastado da area de trabalho.

AVISO:

É importante que suporte a peça de trabalho correctamente e que agarre na serra firmamente para fazer perca de controle que pode causar danos pessoas graves. A Fig. D ilustra um suporte típico das vezes.

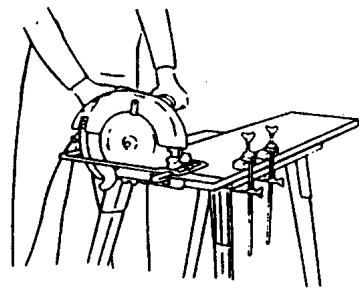

Fig. D

Ilustracao típica de suporte das mês adequado, suporte da peça a trabalho e de correcta colocação do fio.

1. Coloque a parte mais ampla da base da serra na parte da peça a trabalho que está solidamente suportada, não na parte que vai cair quando faz o corte.

Como equipos, a Fig. E ilustra a maneira CORRECTA deURTAR a extremidade de uma tabua e a Fig.F a maneira INCORRECTA.Se a peça de trabalho for curta ourensuna, prenda-a.

NÃO TENTE SEGURAR PEÇAS PEQUENAS COM AS MAOS!

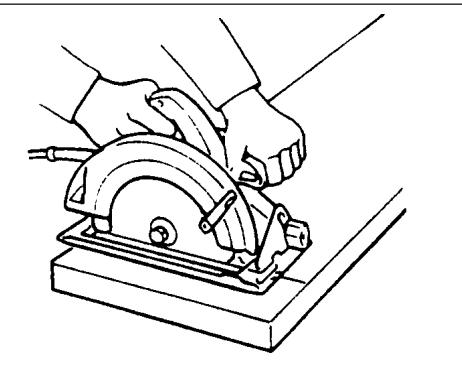

Fig. E

Fig. F

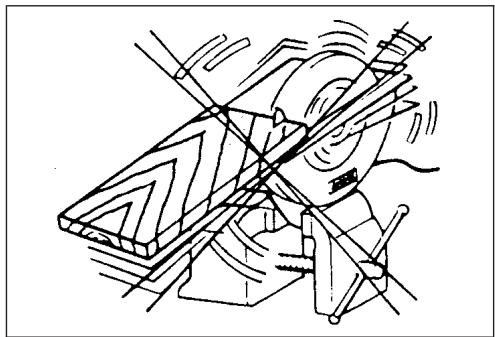

1. Nunca tente serrar com a serra circular presa ao contario num torno. E extremamente perigoso e pode causar serios acidentes.

Fig. G

1. Antes deouxar a maquina之初 de acabar um corte, certifique-se de que o resguardo inferior (embutido) fechou e a lamina está completeness parada.

GUARDE ESTAS INSTRUÇÉS.

INSTRUÇÉS DE FUNCIONAMENTO

Instalar ou retiring a lamina da serra

As seguiñes láminas poder serutilizadas com esta máquina.

Modelo	Diàm. Tmax.	Diàm. min.	Espessura da lâmina	Corte
5603R	165 mm	150 mm	1,6 mm ou menos	1,9 mm ou mais
5703R	190 mm	170 mm	1,6 mm ou menos	1,9 mm ou mais
5903R	235 mm	210 mm	1,7 mm ou menos	2,1 mm ou mais
5103R	270 mm	260 mm	1,8 mm ou menos	2,2 mm ou mais
5143R	355 mm	350 mm	2,3 mm ou menos	2,7 mm ou mais

A espessura da lamina deAbrir é de 1,8 mm para os modelos 5603R e 5703R,2,0 mm para os modelos 5903R e 5103R e 2,5 mm para o Modelo 5143R.

PRECAUÇA:

• Não utilize lâminas de serra que não respeitem as caractécticas especificadas nestas instruções.
• São utilize láminas de serra cujo disco tenha maior espessura ou cujo Conjunto sera mais pouco que a espessura da lámina de partir.

Para retirar a lámina da serra, pressione completeness o bloqueio do veio, para evitar a rotação do veio e(depais utilize a chave hexagonal para desapertar o parafuso com encaixe hexagonal na cabeca.

(Fig. 1)

Em seguida retire a flange externa, levante a cobertura de seguranca o mais possivel e retire a lamina da serra. (Fig. 2)

Coloque a lámina da serra'utilizando o procedimento inverso do de a retirar. Coloque a flange interna, a lámina da serra, a flange externa e o parafuso com encaixe hexagonal naCESSA, Nessa ordem. Certifique-se de que aperta o parafuso com encaixe hexagonal na cabela firmamente, com o bloqueio do veio completeness pressureado. (Fig. 1 e 3)

PRECAUÇA:

• Certificado-se de que os dentes da lámina apontam para arente, na mesma direção da rotação da boaquina (a seta na láminadeerá apontar na mesma direção da seta na boaquina).
• Nunca pressione o bloqueio do veio quando a serra está a functionar.
• Utilize so chave tubular da Makita para retirar ou colocar a lamina.

Ajuste da lamina de partir (Fig. 4)

Utilize a chave tubular para desapertar o parafuso com encaixe hexagonal na casa para o ajuste da lâmina deAbrir e em seguida levante a cobertura de segança. Movimento a lâmina deAbrir para cima e para baixo sobre as das saliências para ajustes indicadas na ilustração à direita, de maneira a obter o espoço livre adequado entre a lâmina deAbrir e a lâmina da serra.

PRECAUÇA:

Certifique-se de que a lámina de abrir está ajustada de maneira que:

A distência entre a lámina de abrir e o aro dentado da lámina da serra não é mais do que 5 mm.

O are dentado não ultrapassa mais do que 5mm aaresta inferior da lamina de partir.

Ajuste da profundidade de corte (Fig. 5)

Levante a alavanca no guia de profundidade e movimento a base para cima e para baixo. Na profundidade de corte desejada, prenda a base apertando a alavanca.

PRECAUÇA:

• Utilize um corte raso quando corta peças finas, para um corte limpo e seguro.
• DepoS deaabstar a profundidade de corte,aperte sempre seguramente a alavanca.

Ajustes para cortes de esquadria (Fig. 6)

Desaperte as porcas de pressao arente a atras e incline aquina para o angulo desejado para cortes de esquadria (0 - 45^) .Prenda as porcas de pressao firmamente arente e atras antes de fazer os ajustes. (5603R, 5703R, 5903R, 5103R)
Desaperte as porcas de pressao a frente e incline a其间a para o angulo desejado para cortes de esquadria (0 - 60^) .Prenda as porcas de pressao firmamente a fronte antes de fazer os ajustes. (5143R)

Alinhamento por pontos de mira (5603R, 5703R) (Fig. 7)

Para cortes direitos, alanhe o entalhe do lado direito narente da base com a sua LINHA de corte no material de trabalho.

Para cortes de chanfradura de 45^ , alinne o entalhe do lado esquerdo.

Guia superior (5903R, 5103R) (Fig. 8)

A linhe a sua LINHA de visao ou com o entalhe de 0^ para cortes a direito ou o entalhe de 45^ graus para cortes com 45^ .

Guia superior (5143R) (Fig. 9)

Alinhe a sua LINHA de visao com o entalhe de 0^ para cortes a direito, com o entalhe de 30^ graus para cortes com 30^ graus, o entalhe de 45^ graus para cortes com 45^ ou o entalhe de 60^ graus para cortes com 60^ .

Açáo de ligar (Fig. 10)

Para evacitar que o gatilho sera acidentalmente puxado.
existe um botao de bloqueio. Para ligar a MQquina,
pressione o botao de bloqueio e puxe o gatilho.
Liberte o gatilho para parar.

PRECAUÇA:

• Antes de ligar a boaquina, verifique sempre se o gatifilho funciona correctamente e volta para a posicao "OFF" quando libertado.

Operação (Fig. 11)

Pegue na boaquina firmamente. Coloque a placar base na peça a cortar sem que a lámina faça nenhum contacto. Em seguida ligue a boaquina e espere até que a lámina atinja a velocidade Tmaxa. Nessa alta movimento a boaquina para arente sobre a superficie da peça de trabalho, mantendo-a plana e avançando lentamente até que o corte esta complemento. Para cortes perfeitos, mantenha a sua LINHA de corte direita e a sua velocidade de avanço uniforme.

PRECAUÇA:

• Deve utilizar sempre a lámina paraAbrir,excepto quando encaixa no meio da peça de trabalho.
• Não pâre a lamina da serra fazendo pressão no disco.

Régua guia (Fig. 12 e 13)

A guia permite-lhe a execução de cortes extremamente direitos. Deslize simplementmente a guia acontecando o lado da peça de trabalho e prenda-a na posicao com o parafuso na fronte da base. Tentem torna possivel a execução de cortes repetidos com profundidade uniforme.

Ligação (Fig. 14, 15 e 16)

(Para ligar a um aspirador)

Quando deseja executar uma operacao de corte limpa, ligue um aspirador a suaquiresina. Coloque uma uniao na ferramenta utilizing um parafuso. Em seguida ligue um mangueira de aspirador a uniao.

MANUTENÇAO

CUIDADO:

Certifique-se sempre de que a boaina está desligada e a ficha retirada da tomada antes de efectuar qualquer trabalho na boaquina.

Para salvaguardar a seguranca e a fiabilitadode produit, as reparacoes, manutencao e afinaçõesdeferao ser sempre efectuadas por um Centro deAssistencia Autorizada MAKITA.

DANSK

O abaixo assinado, Yasuhiko Kanzaki, autorizzato nella Makita Corporation, 3-11-8 Sumiyoshi-Cho, Anjo, Aichi, 446 Japan,CLA,declare que this produit

{N. de série: producao em série}

fabricado pela Makita Corporation no Japão obedece às seguintes normas ou documents normalizados, EN61029, EN55014, EN61000*

Os niveis normais de ruido A são

nível de pressao de som: 94 dB (A)

nivel do som: 107 dB (A)

• Utilize protectores para os ouvidos -

O valor medio da acceleração é inferior a 2,5m / s^2

DANSK

Ruido e Vibração do Modelo 5143R

Os niveis normais de ruido A são

• Utilize protectores para os ouvidos -

O valor medio da acceleração é inferior a 2,5m / s^2
