Tipo de produto	Tensiómetro de pulso
Marca	BRAUN
Modelo	VITALSCAN PLUS BP 1650
Princípio de funcionamento	Método oscilométrico
Visor	Visor de cristais líquidos
Faixa de medição da pressão	0–320 mmHg (pressão da braçadeira)
Faixa de medição do pulso	40–199 batimentos/min
Precisão da pressão	± 3 mmHg
Precisão do pulso	± 5%
Insuflação	Automática
Desinsuflação	Progressiva por degraus
Alimentação	2 pilhas LR03 (AAA) alcalinas ou recarregáveis
Autonomia das pilhas	Aproximadamente 200 medições
Circunferência do pulso compatível	13 a 21 cm
Memória	20 medições com data e hora
Desligamento automático	Sim, após 2 minutos
Sinal sonoro	Sim
Temperatura de funcionamento	+10°C a +40°C
Temperatura de armazenamento	-20°C a +60°C
Humidade máxima	85% HR
Normas	DIN EN 60601-1, DIN EN 1060-1/-3, CE 93/42/CEE
Garantia	2 anos
Manutenção	Limpar a caixa com um pano macio e úmido
Utilização	Doméstica
Precauções	Consultar um médico em caso de arritmia, diabetes ou uso de marcapasso

Perguntas frequentes - VITALSCAN PLUS BP 1650 BRAUN

Como instalar as pilhas do tensiómetro Braun VitalScan Plus?

Abra a tampa do compartimento de pilhas localizada na parte traseira do aparelho. Insira duas pilhas alcalinas LR03 (AAA) respeitando as polaridades indicadas. Pilhas novas permitem aproximadamente 200 medições.

Como posicionar corretamente o tensiómetro no pulso?

Afixe o tensiómetro no lado da palma do seu pulso, cerca de 2 cm acima da linha da palma. Certifique-se de que a braçadeira está bem ajustada, mas não demasiado apertada.

Como efetuar uma medição fiável?

Sente-se, relaxe, não se mova e não fale durante a medição. Mantenha o aparelho ao nível do coração. Pressione o botão ligar/desligar. A medição inicia automaticamente. Aguarde 3 minutos antes de uma nova medição.

O que significa o visor 'ERR'?

Ocorreu um erro de medição ou de manuseamento. Refaça a medição respeitando as instruções de posicionamento e imobilidade. Se o problema persistir, contacte o serviço pós-venda Braun.

Porque é que as medições sucessivas são diferentes?

A pressão arterial varia naturalmente ao longo do dia. Variações de 10 a 20 mmHg são normais num adulto saudável. Para uma melhor fiabilidade, faça as suas medições sempre à mesma hora e nas mesmas condições.

Como acertar a hora e a data no modelo BP 1650?

Pressione o botão hora/data (C). A linha inferior mostra 'Time' e as horas piscam. Utilize o botão 'memo' para ajustar as horas. Pressione novamente (C) para os minutos, depois para a data (mês e dia). Para sair, pressione (C). O aparelho desliga-se automaticamente após 2 minutos.

Como consultar as medições memorizadas?

Desligue o aparelho. Pressione o botão memória 'memo'. A última medição é exibida. Pressione várias vezes para percorrer os valores. Para sair, pressione o botão ligar/desligar.

Posso utilizar este tensiómetro se usar um marcapasso?

Consulte o seu médico antes de qualquer utilização. As pessoas com arritmia cardíaca, constrição vascular, aterosclerose ou diabetes também devem pedir aconselhamento médico.

Como limpar o tensiómetro?

Limpe a caixa do aparelho com um pano macio e úmido. Não utilize produtos abrasivos. A braçadeira não deve ser limpa com água nem a seco; remova as manchas com cuidado usando um pano húmido.

Qual é a garantia deste produto?

A Braun concede uma garantia de 2 anos a partir da data de compra, cobrindo defeitos de fabrico ou material. Para qualquer reclamação, envie o aparelho e o seu cartão de garantia a um Centro de Serviço autorizado Braun.

MANUAL DE UTILIZADOR VITALSCAN PLUS BP 1650 BRAUN

Valor (sistólico) máximo Valor (diastólico) mínimo Pulso

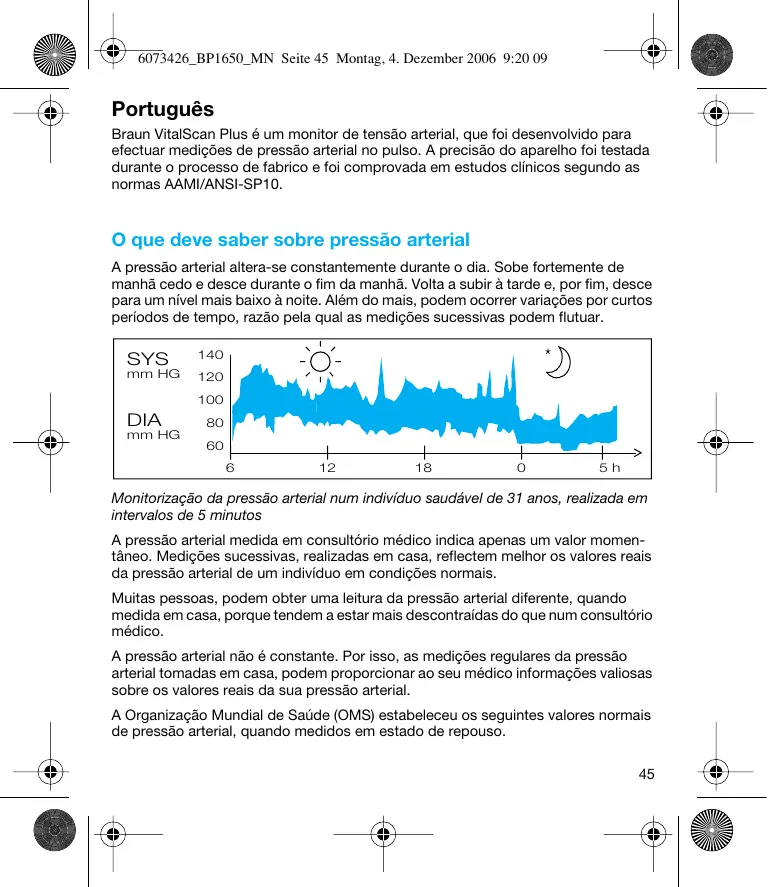

Braun VitalScan Plus é um monitor de tensão arterial, que foi desenvolvido para efectuar medições de pressão arterial no pulso. A precisão do aparelho foi testada durante o processo de fabrico e foi comprovada em estudos clínicos segundo as normas AAMI/ANSI-SP10.

O que deve saber sobre pressão arterial

A pressão arterial altera-se constantemente durante o dia. Sobe fortemente de manhã cedo e desce durante o fim da manhã. Volta a subir à tarde e, por fim, desce para um nível mais baixo à noite. Além do mais, podem ocorrer variações por curtos períodos de tempo, razão pela qual as medições sucessivas podem flutuar.

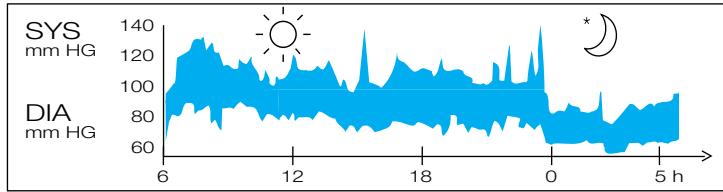

Monitorização da pressão arterial num indivíduo saudável de 31 anos, realizada em intervalos de 5 minutos

A pressão arterial medida em consultório médico indica apenas um valor momentâneo. Medições sucessivas, realizadas em casa, reflectem melhor os valores reais da pressão arterial de um indivíduo em condições normais.

Muitas pessoas, podem obter uma leitura da pressão arterial diferente, quando medida em casa, porque tendem a estar mais descontraídas do que num consultório médico.

A pressão arterial não é constante. Por isso, as medições regulares da pressão arterial tomadas em casa, podem proporcionar ao seu médico informações valiosas sobre os valores reais da sua pressão arterial.

A Organização Mundial de Saúde (OMS) estabeleceu os seguintes valores normais de pressão arterial, quando medidos em estado de repouso.

Pressão arterial (mmHg)	Valores normais	Hipertensão ligeira	Hipertensão grave
SYS = sistólica= valor máximo	até 140	140 – 180	mais de 180
DIA = diastólica= valor mínimo	até 90	90 – 110	mais de 110

• Por forma a assegurar resultados precisos, leia cuidadosamente estas instruções.
• Este produto foi estudado exclusivamente para uso doméstico. Mantenha o produto, bem como as pilhas, longe do alcance das crianças.
• As pessoas que sofrem de arritimia cardíaca, constrição vascular, arteriosclerose grave, diabetes ou portadores de pacemakers cardíacos, devem consultar o seu médico antes de procederem a medições de pressão arterial a si próprios uma vez que, nestes casos, podem ocorrer desvios nos respectivos valores obtidos.
• Em caso esteja sob tratamento médico ou sob consumo de medicamentos, por favor, consulte o seu médico em caso de qualquer dúvida.
• O uso deste monitor de pressão arterial não substitui a consulta ao seu médico.

Descrição do aparelho

A Mostrador (LCD) B Botão de memória («memo») C Botão de data/hora (apenas BP 1650) D Botão de ligar/desligar E Compartimento de pilhas F Tampa do compartimento de pilhas G Braçadeira

• Utilize apenas pilhas alcalinas do tipo LR 03 (AAA), como as fornecidas com o aparelho.
• Retire a tampa do compartimento de pilhas (F), insira 2 pilhas com as polaridades correctamente colocadas (veja o símbolo no compartimento de pilhas (E)).
• Um conjunto de pilhas novas possibilita aproximadamente 200 medições.
• Descarte apenas as pilhas gastas. Estas não devem ser colocadas no lixo doméstico, mas sim em locais de recolha próprios ou no seu revendedor.

Regras chave para uma correcta medição da pressão arterial.

• Realize sempre as medições à mesma hora do dia, preferencialmente pela manhã, sob as mesmas condições.
• Em caso tenha fumado, tomado café ou chá, aguarde pelo menos 30 minutos antes de realizar a medição.
• Retire o relógio e as jóias antes de colocar o aparelho no pulso.
• Durante a medição, permaneça sentado, repousado e tranquilo, e não se mova nem fale.
• Mantenha o aparelho à altura do coração.
• Espere aproximadamente 3 minutos antes de repetir a medição.

Medição

1. Ajuste a braçadeira ao seu pulso esquerdo, aproximadamente 2 cm abaixo da linha da base da mão. Assegure-se que a braçadeira (G) se ajusta bem.

1. Pressione o botão vermelho de ligar/desligar (D).

1. Mantenha o aparelho à altura do coração. A medição iniciar-se-á automaticamente. Enquanto se efectua a medição não se mova nem fale.

1. No final da medição, ouvirá um sinal acústico e os resultados aparecerão no mostrador:

Valor (sistólico) máximo Valor (diastólico) mínimo Pulsações

1. Pressione o botão de ligar/desligar para desligar o aparelho. De qualquer modo, o aparelho desliga automaticamente após 2 minutos. Se em qualquer momento quiser interromper a medição, pressione o botão vermelho de ligar/desligar.

Memória

Após cada medição, o tensiómetro regista automaticamente os dados em memória. Por favor, tenha em conta que os dados armazenados serão apagados durante a substituição das pilhas, caso esta dure mais de 15 segundos.

Recuperar os dados da memória

• Para recuperar os dados armazenados, primeiro desligue o tensiómetro.
• Em seguida pressione o botão de memória «memo» (B). Aparecerá no mostrador a última medição.
• Pressionando repetidamente o botão de memória «memo», poderá consultar as leituras armazenadas.
• Para sair do modo de memória, pressione o botão de ligado/desligado para apagar o tensiómetro.

BP 1600: Memória com capacidade para 10 medições.

BP 1650: Memória com capacidade para 20 medições com data e hora. A última linha do mostrador indica sucessivamente a data, hora e pulsações da respectiva medição.

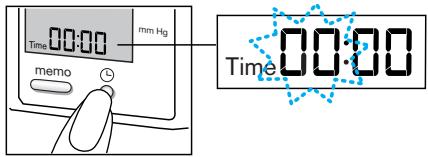

Seleção de dia e hora (apenas BP 1650)

- Pressione o botão de data/hora (C). A última linha no mostrador representa a palavra «Time» (tempo) enquanto que os dígitos das horas piscam. Para acertar a hora, pressione o botão de memória «memo» as vezes necessárias até encontrar os números desejados.

• Pressione novamente o botão de data/hora (C): os dígitos dos minutos estão então a piscar. Pressione o botão de memória «memo» as vezes necessárias para acertar os minutos.
• Pressione novamente o botão (C) para ajustar a data: a última linha no mostrador representa a data «Date» enquanto que os dígitos dos meses piscam. Acerte o mês pressionando o botão de memória «memo» repetidas vezes.
• Pressione o botão (C) mais uma vez: os dígitos dos dias estão então a piscar. Acerte o dia pressionando o botão de memória «memo» repetidas vezes.
• Para sair do modo de seleção de data e hora, pressione o botão (C).
• De qualquer forma, o aparelho desliga automaticamente após 2 minutos e activa as selecções realizadas.

Conservação e limpeza

Limpe o aparelho com um pano húmido macio. Manchas na braçadeira (G) podem ser facilmente removidas com um pano húmido.

Não lave a braçadeira nem a limpe a seco. Não guarde o aparelho num local exposto directamente à luz ou com um elevado nível de humidade.

Calibragem

Este aparelho foi calibrado durante o processo de fabrico. Se utilizado de acordo com as instruções, não é necessária uma calibragem periódica.

Se em qualquer altura questionar a precisão das medições, consulte de imediato um Serviço de Assistência Técnica Braun.

O que fazer se ...

Problema	Situação	Solução
	As pilhas estão fracas.	Substitua as pilhas
ERR	Medição / Erro de manuseamento	Repita a medição como descrito na secção «Medição»:Se o problema persistir, contacte o Serviço de Assistência Técnica da Braun ou telefone para o Serviço de Atendimento ao Consumidor Braun.
---	Insufla acima das 320 mmHg	Repita a medição.
Durante o esvaziamento da braçadeira, poderá ouvir um «click» sucessivo.	O aparelho funciona com um processo especial de esvaziamento (esvaziamento escalonado).	Nenhuma
Se as leituras de diferentes medições diferem consideravelmente	A pressão arterial e um valor flutuante.Em adultos saudáveis, são consideradas normais as variações de 10 a 20 mmHG.	Nenhuma
	A braçadeira não está ajustada correctamente.	Assegure-se que o monitor está colocado como descrito:– no pulso, do lado da palma da mão– aproximadamente 2 cm acima da base da mão.
	A medição não foi tomada com o pulso à altura do coração.	Para cada medição, posicione o monitor à altura do coração.
	Falar, tossir, rir, moverse, etc., durante a medição altera os resultados.	Durante a medição, repouse, mantenha a posição, não se mova nem fale.

Especificações

Modelo:	BP1650 / BP1600
Sistema de medição:	Método Oscilométrico
Mostrador:	Cristal líquido
Variação da medição	0–320 mmHg (pressão da braçadeira)40–199 / min (cadência de pulsação)
Medição da pressão arterial:	20 mmHg (valor mínimo diastólico)300 mmHg (valor máximo sistólico)
Precisão:	± 3 mmHg (pressão da braçadeira) ± 5 % (cadência de pulsação)

Precisão clínica:	De acordo com AAMI-SP10 com referência a auscultação:< 5 mmHg compensação sistemática< 8 mmHg desvio standard
Insuflação:	Automático
Esvaziamento:	Válvula rítmica
Tipo de pilhas:	2 pilhas tipo LR 03 (AAA)
Temperatura de funcionamento:	+ 10 °C a + 40 °C
Temperatura de armazenamento:	- 20 °C a + 60 °C
Humidade:	Menor de 85% RH
Braçadeira:	Diâmetro da braçadeira entre 13 e 21 cm
Avaliação clínica:	De acordo com AAMI-SP10 com referência a auscultação.(Nota: Esta validação perante métodos intra-arteriais pode dar lugar a resultados diferentes aos obtidos com dispositivos validados por métodos de auscultação.)

Em caso do aparelho não ser utilizado sob as condições de temperatura e humidade recomendadas, não será assegurada a precisão técnica do mesmo.

Aparelho do tipo BF

Sujeito a modificações sem aviso prévio.

Este aparelho cumpre as seguintes normas:

Parte 1: Requisitos gerais de segurança:

DIN EN 1060-1: 12/95, AMD 1 09/02 «Esfigmomanómetros não invasivos» –

Parte 1: Requisitos gerais:

DIN EN 1060-3: 9/97 «Esfigmomanómetros não invasivos» –

Parte 3: Requisitos suplementares dos sistemas electro-mecânicos de medição da pressão arterial

0297

Este aparelho cumpre a directiva EC 93 /42 / EEC (Directiva de Aparelho Médico).

EQUIPAMENTO MÉDICO ELÉCTRICO necessita de precauções especiais respeitantes às normas de compatibilidade electromagnética CEM. Para mais informações sobre as normas CEM, por favor contacte a Linha de Apoio ao consumidor da Braun (ver página 2).

Equipamentos de comunicação portáteis de rádiofrequência (RF) podem afectar EQUIPAMENTO MÉDICO ELÉCTRICO.

Por favor não deite o produto no lixo doméstico, no final da sua vida útil. Entregue-o num dos Serviços de Assistência Técnica da Braun, ou em locais de recolha específica, à disposição no seu país.

Garantia

Os nossos produtos dispõem de uma garantia de 2 anos a partir da data de compra. Qualquer defeito do aparelho imputável, quer aos materiais, quer ao fabrico, que torne necessário reparar, substituir peças ou trocar de aparelho dentro do período de garantia não terá custos adicionais.

A garantia não cobre avarias por utilização indevida, funcionamento a voltagem diferente da indicada, ligação a uma tomada de corrente eléctrica incorrecta, ruptura, desgaste normal por utilização que causem defeitos ou diminuição da qualidade de funcionamento do produto.

A garantia perderá o seu efeito no caso de serem efectuadas reparações por pessoas não autorizadas ou se não forem utilizados acessórios originais Braun.

A garantia só é válida se a data de compra for confirmada pela apresentação da factura ou documento de compra correspondente.

Esta garantia é válida para todos os países onde este produto seja distribuído pela Braun ou por um distribuidor Braun autorizado.

No caso de reclamação ao abrigo de garantia, dirija-se ao Serviço de Assistência Técnica Oficial Braun mais próximo.

Só para Portugal

Apoio ao consumidor: Para localizar o seu Serviço Braun mais próximo, no caso de surgir alguma dúvida relativamente ao funcionamento deste produto, contacte-nos por favor pelo telefone 808 20 00 33.

Italiano

Tomando a medição – Medição

1.

Ajuste a braçadeira ao seu pulso esquerdo, aproximadamente 2 cm abaixo da linha da base da mão. Assegure-se que a braçadeira (G) se ajusta bem.

2.

Pressione o botão vermelho de ligar/desligar (D).

3.

Mantenha o aparelho à altura do coração. A medição iniciar-se-á automaticamente.
