VITALSCAN PLUS BP 1650 - Sfigmomanometro BRAUN - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Sfigmomanometro da polso
Marca	BRAUN
Modello	VITALSCAN PLUS BP 1650
Principio di funzionamento	Metodo oscillometrico
Display	Schermo a cristalli liquidi
Campo di misurazione della pressione	0–320 mmHg (pressione del manicotto)
Campo di misurazione del polso	40–199 battiti/min
Precisione della pressione	± 3 mmHg
Precisione del polso	± 5%
Gonfiaggio	Automatico
Sgonfiaggio	Progressivo a gradini
Alimentazione	2 pile LR03 (AAA) alcaline o ricaricabili
Durata delle pile	Circa 200 misurazioni
Circonferenza del polso compatibile	da 13 a 21 cm
Memoria	20 misurazioni con data e ora
Spegnimento automatico	Sì, dopo 2 minuti
Segnale acustico	Sì
Temperatura di funzionamento	da +10°C a +40°C
Temperatura di conservazione	da -20°C a +60°C
Umidità massima	85% UR
Norme	DIN EN 60601-1, DIN EN 1060-1/-3, CE 93/42/CEE
Garanzia	2 anni
Manutenzione	Pulire l'involucro con un panno morbido e umido
Utilizzo	Domestico
Precauzioni	Consultare un medico in caso di aritmia, diabete o portatore di pacemaker

Domande frequenti - VITALSCAN PLUS BP 1650 BRAUN

Come installare le pile dello sfigmomanometro Braun VitalScan Plus?

Aprire il coperchio del vano pile situato sul retro dell'apparecchio. Inserire due pile alcaline LR03 (AAA) rispettando le polarità indicate. Pile nuove consentono circa 200 misurazioni.

Come posizionare correttamente lo sfigmomanometro al polso?

Fissare lo sfigmomanometro sul lato palmo del polso, circa 2 cm sopra la linea del palmo. Assicurarsi che il manicotto sia ben aderente ma non troppo stretto.

Come effettuare una misurazione affidabile?

Sedetevi, rilassatevi, non muovetevi e non parlate durante la misurazione. Tenere l'apparecchio all'altezza del cuore. Premere il pulsante di accensione/spegnimento. La misurazione inizia automaticamente. Attendere 3 minuti prima di una nuova misurazione.

Cosa significa la visualizzazione 'ERR'?

Si è verificato un errore di misurazione o di manipolazione. Ripetere la misurazione rispettando le istruzioni di posizionamento e immobilità. Se il problema persiste, contattare il servizio clienti Braun.

Perché le misurazioni successive sono diverse?

La pressione sanguigna varia naturalmente nel corso della giornata. Variazioni di 10-20 mmHg sono normali in un adulto sano. Per una maggiore affidabilità, effettuare le misurazioni sempre alla stessa ora e nelle stesse condizioni.

Come impostare ora e data sul modello BP 1650?

Premere il pulsante ora/data (C). La riga inferiore mostra 'Time' e le ore lampeggiano. Utilizzare il pulsante 'memo' per impostare le ore. Premere nuovamente (C) per i minuti, poi per la data (mese e giorno). Per uscire, premere (C). L'apparecchio si spegne automaticamente dopo 2 minuti.

Come consultare le misurazioni memorizzate?

Spegnere l'apparecchio. Premere il pulsante memoria 'memo'. Viene visualizzata l'ultima misurazione. Premere più volte per scorrere i valori. Per uscire, premere il pulsante di accensione/spegnimento.

Posso usare questo sfigmomanometro se porto un pacemaker?

Consultare il medico prima dell'uso. Le persone affette da aritmia cardiaca, costrizione vascolare, aterosclerosi o diabete devono chiedere un parere medico.

Come pulire lo sfigmomanometro?

Pulire l'involucro dell'apparecchio con un panno morbido e umido. Non utilizzare prodotti abrasivi. Il manicotto non deve essere pulito con acqua né a secco; rimuovere le macchie con cautela usando un panno umido.

Qual è la garanzia di questo prodotto?

Braun offre una garanzia di 2 anni dalla data di acquisto, coprendo vizi di fabbricazione o di materiale. Per qualsiasi reclamo, inviare l'apparecchio e la sua carta di garanzia a un Centro di Assistenza autorizzato Braun.

MANUALE UTENTE VITALSCAN PLUS BP 1650 BRAUN

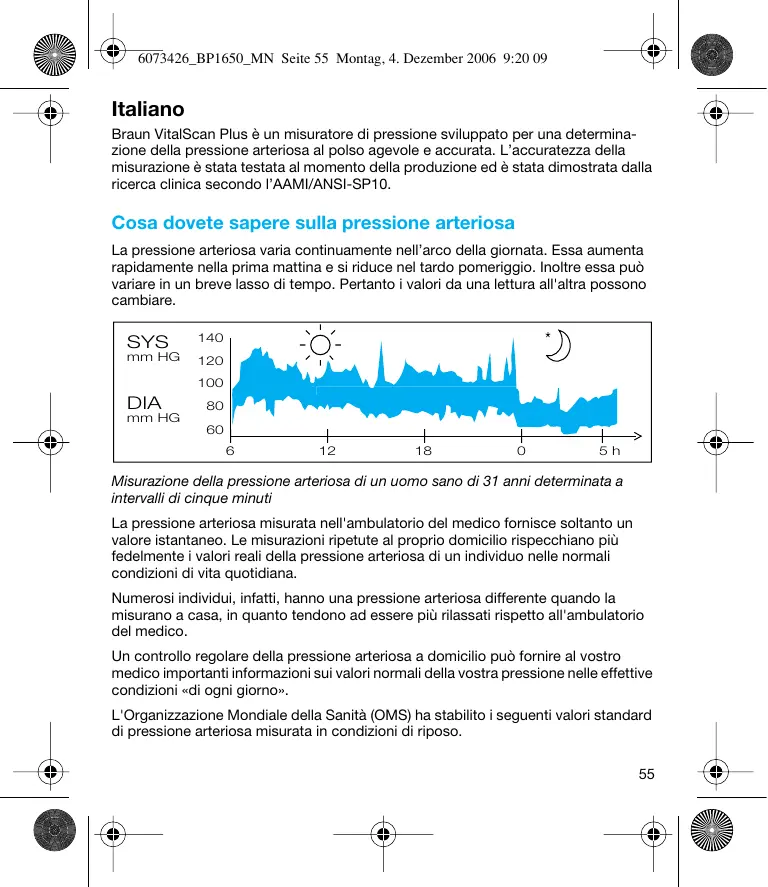

Braun VitalScan Plus è un misuratore di pressione sviluppato per una determinazione della pressione arteriosa al polso agevole e accurata. L'accuratezza della misurazione è stata testata al momento della produzione ed è stata dimostrata dalla ricerca clinica secondo l'AAMI/ANSI-SP10.

Cosa dovete sapere sulla pressione arteriosa

La pressione arteriosa varia continuamente nell'arco della giornata. Essa aumenta rapidamente nella prima mattina e si riduce nel tardo pomeriggio. Inoltre essa può variare in un breve lasso di tempo. Pertanto i valori da una lettura all'altra possono cambiare.

Misurazione della pressione arteriosa di un uomo sano di 31 anni determinata a intervalli di cinque minuti

La pressione arteriosa misurata nell'ambulatorio del medico fornisce soltanto un valore istantaneo. Le misurazioni ripetute al proprio domicilio rispecchiano più fedelmente i valori reali della pressione arteriosa di un individuo nelle normali condizioni di vita quotidiana.

Numerosi individui, infatti, hanno una pressione arteriosa differente quando la misurano a casa, in quanto tendono ad essere più rilassati rispetto all'ambulatorio del medico.

Un controllo regolare della pressione arteriosa a domicilio può fornire al vostro medico importanti informazioni sui valori normali della vostra pressione nelle effettive condizioni «di ogni giorno».

L'Organizzazione Mondiale della Sanità (OMS) ha stabilito i seguenti valori standard di pressione arteriosa misurata in condizioni di riposo.

Pressione arteriosa (mmHg)	Valori normali	Ipertensione lieve	Ipertensione grave
SYS = sistolico= valore mass.	fino a 140	140 – 180	oltre 180
DIA = diastolico= valore min.	fino a 90	90 – 110	oltre 110

• Per ottenere risultati accurati leggere attentamente queste istruzioni.
• Questo prodotto è concepito soltanto per un impiego domestico. Tenere il prodotto e le batterie fuori della portata dei bambini.
• I soggetti che soffrono di aritmie cardiache, restringimenti (stenosi) vascolari, arteriolosclerosi alle estremità, diabete o i portatori di pacemaker cardiaci dovrebbero consultare il proprio medico prima di misurare la pressione da soli, poiché in questi casi possono verificarsi deviazioni dei valori pressori.
• Se siete sottoposti a terapie o in trattamento con farmaci, consultate il vostro medico in caso di qualsiasi dubbio.
• L'impiego di questo apparecchio per la misurazione della pressione arteriosa non è inteso sostitutivo del consulto del vostro medico.

Descrizione del prodotto

A Display B Pulsante di memoria («memo») C Pulsante data/ora (solo BP 1650) D Pulsante start/stop E Vano batterie F Coperchio vano batterie G Manicotto

Inserimento delle batterie

• Utilizzate batterie alcaline di tipo LR 03 (AAA), come quelle fornite unitamente al prodotto.
• Rimuovete il coperchio del vano batterie (F) e inserire due batterie con la polarità corretta (vedi simbolo nel vano batterie (E)). • Le batterie nuove consentiranno circa 200 misurazioni.

- Eliminate le batterie esaurite. Esse non dovrebbero essere gettate insieme ai rifiuti domestici ma nelle opportune sedi di raccolta o presso il vostro rivenditore.

Regole fondamentali per un'accurata misurazione della pressione arteriosa

• Effettuate sempre le misurazioni nello stesso momento della giornata, preferibilmente al mattino, nelle stesse condizioni.
• Non misurate la pressione nei 30 minuti dopo aver fumato o assunto caffè o tè.
• Rimuovete orologi da polso e braccialetti prima di sistemare l'apparecchio al braccio in cui effettuare la misurazione.
• Nel praticare una misurazione rimanete seduti, rilassati e immobili, soprattutto con la mano del braccio in cui viene effettuata la misurazione. Evitate di muovervi o parlare.
• Tenete l'apparecchio a livello del cuore.
• Attendete circa tre minuti prima di ripetere una misurazione.

Effettuare una misurazione

1. Allacciate l'apparecchio al vostro polso, dal lato del palmo, circa 2 cm sopra la linea palmare. Assicuratevi che il manicotto (G) sia stretto adeguatamente.

1. Premete il pulsante rosso start/stop (D).

1. Tenete l'apparecchio a livello del cuore. La misurazione si avvia automaticamente. Mentre la rilevazione è in corso, evitate di muovervi o parlare.

1. Al termine della misurazione si ode un beep e compaiono le misurazioni:

Valore massimo (sistolico)

Valore minimo (diastolico)

Pulsazioni

1. Premete il pulsante start/stop per spegnere l'apparecchio. Diversamente esso si spegnerà automaticamente dopo due minuti. Se desiderate sospendere in qualsiasi momento la misurazione premete il pulsante rosso start/stop.

Funzione memoria

Dopo ciascuna misurazione l'apparecchio memorizza automaticamente i valori.

Ricordate che i dati memorizzati vengono cancellati se la sostituzione delle batterie si protrae per oltre 15 secondi.

Visualizzare i dati memorizzati

• Per visualizzare i dati memorizzati spegnete innanzitutto l'apparecchio.
• Premete quindi il pulsante memoria («memo») (B). Comparirà l'ultima misurazione.
• Premendo ripetutamente il pulsante memoria verranno richiamati uno ad uno i valori memorizzati.
• Per uscire dalla modalità memoria, spegnete l'apparecchio premendo il pulsante start/stop.

BP 1600: Vengono memorizzati i valori delle ultime dieci misurazioni.

BP 1650: Vengono memorizzati i valori delle ultime venti misurazioni insieme a ora e data. Nella parte bassa del display compaiono in successione ora, data, ora e pulsazioni delle rispettive misurazioni.

Impostazione di ora e data (solo BP 1650)

- Premete il pulsante ora/data (C). Nella parte bassa del display comparirà «Time» e lampeggeranno i numeri nella posizione ora. Per impostare le ore premete ripetutamente il pulsante «memo».

• Premete di nuovo il pulsante ora/data (C). Nella parte bassa del display comparirà «Time» e lampeggeranno i numeri nella posizione ora. Per impostare le ore premete ripetutamente il pulsante «memo».
• Premete di nuovo il pulsante (C): i minuti lampeggeranno. Premete di nuovo il pulsante «memo» per impostare i minuti. Premete di nuovo il pulsante (C) per impostare la data: nella parte bassa del display comparirà «Date» e lampeggeranno i numeri nella posizione mesi. Impostate il mese premendo ripetutamente il pulsante memo.
• Premete di nuovo il pulsante (C): lampeggeranno i numeri dei «giorni». Premete di nuovo più volte il pulsante «memo» per impostare il giorno.
• Per uscire dalla modalità di impostazione di ora e data premete il pulsante (C).
• Diversamente l'apparecchio si spegnerà automaticamente dopo due minuti e renderà quindi attive le impostazioni inserite.

Conservazione e pulizia

Pulite il prodotto con un panno morbido e leggermente umido. Le macchie sul manicotto (G) possono essere accuratamente rimosse con un panno umido. Non tenete il prodotto in luoghi esposti al sole diretto o a umidità elevata.

Taratura

Questo prodotto è stato tarato al momento della produzione. Se utilizzato secondo le istruzioni d'uso non è necessaria una ritaratura periodica. Se in qualsiasi momento avete dubbi sull'accuratezza della misurazione contattate un Centro Assistenza Braun.

Cosa fare se ...

Problema	Motivo	Soluzione
	Batterie esaurite	Sostituite le batterie
ERR	Errore di misurazione/utilizzo	Ripetete la misurazione comedescritto in «Effettuare unamisurazione». Se il problemapersiste contattate un CentroAssistenza Braun o chiamare ilnumero verde Braun.
---	Insufflazione superiorea 320 mmHg	Ripetere la misurazione.
Mentreeffettuate unamisurazione(durante losgonfiaggio delmanicotto),potete sentire unclic a ogni battitocardiaco rilevato.	L'apparecchio funzionacon una particolareprocedura di sgonfiaggio(sgonfiaggio graduale).	Nessuna
I valori di misurazioni ripetute variano significativa-mente.	Il livello della pressione arteriosa è variabile.Negli adulti sani sono possibili variazioni di 10-20 mmHg.	Nessuna
	I valori non sono stati rilevati al livello del cuore.	Assicuratevi che l'apparecchio sia sistemato come segue:– sul lato del palmo del vostro polso– a circa 2 cm dalla linea palmare.
	Il manicotto non è collocato in maniera appropriata.	A ogni misurazione tenete l'apparecchio a livello del cuore.
	Parlare, tossire, ridere, muoversi e così via durante la misurazione può influenzarne la lettura.	Durante la misurazione rimanete rilassati e tranquilli, evitate di muovervi o parlare.

Caratteristiche tecniche

Modello:	BP1650 / BP1600
Principio operativo:	Metodo oscillometrico
Display:	Cristalli liquidi
Intervallo di misurazione:	0-320 mmHg (pressione)40-199/min (frequenza cardiaca)
Misurazione della pressione arteriosa:	20 mmHg (minimo valore diastolico)300 mmHg (massimo valore diastolico)
Accuratezza di laboratorio:	± 3 mmHg (pressione) ± 5% valore rilevato (frequenza cardiaca)
Accuratezza clinica:	Secondo AAMI-SP10 con metodo auscultatorio di riferimento:< 5 mmHg variazione sistematica< 8 mmHg deviazione standard

Gonfiaggio:

Sgonfiaggio:

Alimentazione:

Temperatura operativa:

Temperatura di conservazione:

Umidità relativa:

Manicotto:

Taratura clinica:

Automatico

Valvola graduale

Adeguato per circonferenza del polso tra 13 e 21 cm

Secondo AAMI-SP 10 con metodo auscultatorio di riferimento.

(Notate che una valutazione nei confronti di misurazioni tra arterie può determinare risultati diversi per apparecchi che sono tarati rispetto al metodo auscultatorio di riferimento.)

Se lo strumento non è utilizzato all'interno delle tolleranze di temperatura ed umidità specificate non è possibile garantirne la precisione tecnica.

Dispositivo tipo BF

Soggetto a variazioni senza preavviso.

Questo apparecchio è conforme ai seguenti standard:

DIN EN 60601-1: 3/96 «Dispositivi medici elettronici» –

Parte 1: Requisiti generali di sicurezza

DIN EN 1060-1: 12/95, AMD 1 09/02 «Sfigmomanometri non invasivi» –

Parte 1: Requisiti generali

DIN EN 1060-3: 9/97 «Sfigmomanometri non invasivi» –

Parte 3: Requisiti supplementari per misuratori elettromeccanici della pressione arteriosa

0297

Questo prodotto è conforme alle disposizioni della direttiva CE 93/42/EEC (direttiva per i dispositivi medici).

L'apparecchiatura elettromedicale richiede particolari precauzioni relativamente all'EMC. Per una descrizione dettagliata dei requisiti EMC contattare il numero verde Braun (indicato a pag. 2).

Apparecchiature portatili e mobili di comunicazione in radiofrequenza possono influenzare il dispositivo elettromedicale.

Si raccomanda di non gettare il prodotto nella spazzatura al termine della sua vita utile. Per lo smaltimento, rivolgersi ad un qualsiasi Centro Assistenza Braun o ad un centro specifico.

Garanzia

Lo strumento è garantito 2 anni dalla data d'acquisto. Nel periodo di garanzia sarà eliminato gratuitamente qualsiasi difetto dell'apparecchio derivante da imperfezioni dei materiali o della produzione, mediante riparazione o sostituzione dell'apparecchio, a vostra richiesta. La presente garanzia è estesa a tutti i paesi in cui il presente apparecchio è commercializzato da Braun o dai suoi distributori autorizzati.

La presente garanzia non copre: danni dovuti a utilizzo improprio, danni da normale usura come pure difetti che hanno un'influenza trascurabile sull'attendibilità o sull'operatività dello strumento. La garanzia è invalidata in caso di riparazione da parte di persone non autorizzate o di impiego di componenti non originali Braun.

Per richiedere assistenza nel periodo di garanzia, portare o inviare lo strumento unitamente allo scontrino d'acquisto a un Centro assistenza clienti autorizzato Braun.

Allacciate l'apparecchio al vostro polso, dal lato del palmo, circa 2 cm sopra la linea palmare. Assicuratevi che il manicotto (G) sia stretto adeguatamente.

Premete il pulsante rosso start/stop (D).

Tenete l'apparecchio a livello del cuore. La misurazione si avvia automaticamente.
