KC-A50EUW - Purificador de ar SHARP - Manual de utilização gratuito

Marca	Sharp
Modelo	KC-A50EUW
Tipo de produto	Purificador de ar com umidificador
Dimensões (L × P × A)	400 × 230 × 618 mm
Peso líquido	8,5 kg
Alimentação	220-240 V ~ 50/60 Hz
Consumo elétrico (máx)	43 W
Área de cobertura recomendada	Até 30 m²
Tecnologia de purificação	Plasmacluster 7000 (íons positivos e negativos)
Pré-filtro	Lavável, limpar a cada mês
Filtro HEPA	Filtro HEPA de alta eficiência, vida útil de 2 anos
Filtro desodorizante	Filtro de carvão ativado, vida útil de 2 anos
Umidificação	Umidificador por evaporação, reservatório de 3 L
Fluxo de ar (máx)	5,5 m³/min
Níveis de velocidade	3 (baixo, médio, alto) + espera
Modo silencioso	Sim, 22 dB(A)
Temporizador	Temporizador 1/2/4/8 h
Sensores	Sensor de poeira e odores
Manutenção do filtro	Limpar o pré-filtro a cada 2 semanas, substituir HEPA e carvão a cada 2 anos
Segurança	Desligamento automático em caso de tombamento, proteção infantil
Peças de reposição disponíveis	Filtros HEPA, filtro de carvão, reservatório de água

Perguntas frequentes - KC-A50EUW SHARP

Como limpar o pré-filtro do meu Sharp KC-A50EUW?

Remova o pré-filtro localizado na parte traseira do aparelho e aspire-o ou lave-o com água morna e sabão. Deixe secar completamente antes de recolocá-lo. Limpe-o a cada 2 semanas para manter o desempenho.

Com que frequência substituir os filtros HEPA e carvão ativado?

Os filtros HEPA e carvão ativado têm vida útil de aproximadamente 2 anos em uso normal. Substitua-os simultaneamente para eficiência ideal. O indicador de substituição acende quando necessário.

O que fazer se a luz de controle do filtro acender?

A luz indica que é hora de substituir os filtros. Após instalar os novos filtros, reinicie a luz pressionando o botão correspondente por 3 segundos (consulte o manual).

O reservatório de água está vazando, o que devo fazer?

Verifique se o reservatório está corretamente encaixado e se a vedação está limpa. Se o vazamento persistir, inspecione o reservatório quanto a rachaduras. Contate o serviço Sharp para substituição.

Posso usar o aparelho sem umidificação?

Sim, você pode desativar a função de umidificação pressionando o botão 'Umidificação'. O aparelho funcionará apenas no modo de purificação.

Como ativar o modo silencioso (espera)?

Pressione várias vezes o botão 'Ventilação' até atingir o modo 'Espera'. A luz se apaga e o ruído é reduzido para 22 dB(A).

Qual é o tamanho recomendado do ambiente para este modelo?

O Sharp KC-A50EUW é projetado para ambientes de até 30 m². Para eficiência ideal, coloque-o no centro do ambiente, longe de paredes e cortinas.

Como fazer a manutenção do sensor de poeira?

Limpe o sensor a cada 3 meses com um cotonete seco para remover a poeira acumulada. Isso garante detecção precisa de partículas.

O ruído do aparelho aumentou, o que verificar?

Verifique se o pré-filtro ou os filtros estão obstruídos. Limpe o pré-filtro. Se o ruído persistir, o ventilador pode estar bloqueado: desligue o aparelho e inspecione as pás.

Onde comprar filtros de reposição para o KC-A50EUW?

Os filtros compatíveis estão disponíveis em revendedores autorizados Sharp ou online. Referências: Filtro HEPA (FZ-F50HFE), Filtro carvão (FZ-F50DFE).

MANUAL DE UTILIZADOR KC-A50EUW SHARP

com Função Humidificadora

Por favor, leia antes de começar a operar o seu novo Purificador de Ar.

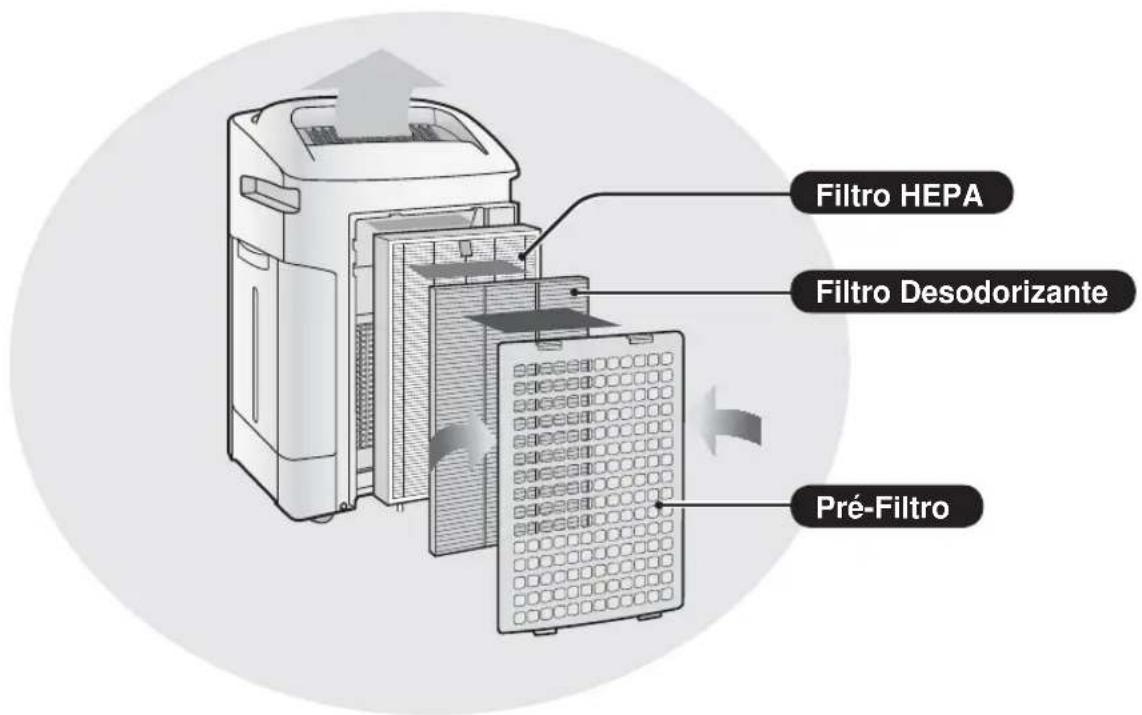

O purificador de ar aspira o ar da sala a partir da entrada de ar, passa o ar através de um Pré-Filtro, um Filtro Desodorizante Lavável e um Filtro HEPA dentro da unidade, e descarrega depois o ar através da saída de ar. O Filtro HEPA consegue remover 99,97% de partículas de pó tão pequenas como 0,3 micrones que passam pelo filtro e consegue também absorver odores.

O Filtro Desodorizante Lavável absorve odores gradualmente à medida que estes passam pelo filtro.

Alguns odores absorvidos pelos filtros podem decompor-se com o tempo, resultando em odor adicional.

Dependendo do ambiente de uso, especialmente quando o produto é usado em ambientes extremos (significativamente mais severos que o uso doméstico normal), este odor pode ficar mais forte num período mais curto que o esperado. Se o odor persistir, os filtros devem ser substituídos.

NOTA

- O purificador de ar está desenhado para remover pó suspenso no ar e odor, mas não gases nocivos (por exemplo, o monóxido de carbono contido no fumo de cigarros). Se a fonte do odor persistir, o purificador de ar pode não remover completamente o odor.

(A ilustração comum usa "KC-A60EU".)

PORTUGUÊS

CARACTERÍSTICAS

Combinação Única de Tecnologias de Tratamento do Ar Sistema de Filtração Tripla + Plasmacluster + Humidificação

CAPTURA PÓ*

O pré-filtro lavável captura o pó e outras partículas aéreas grandes.

REDUZ ODORES

O filtro desodorizante lavável absorve muitos odores domésticos comuns.

REDUZ PÓLEN E BOLOR*

O filtro HEPA captura 99,97% das partículas tão pequenas como 0,3 micrones.

REFRESCA

O Plasmacluster trata o ar de forma semelhante à que a natureza usa para limpar o ambiente emitindo um equilíbrio de iões positivos e negativos.

HUMIDIFICA

Dura até 10 horas por enchimento.**

*Quando o ar é aspirado através do sistema de filtros.

**Tamanho da sala:

até 48 m² (KC-A60EU)

até 38 m² (KC-A50EU)

até 26 m² (KC-A40EU)

A Tecnologia de Sensor monitoriza continuamente a qualidade do ar e ajusta automaticamente o funcionamento baseado na pureza e humidade do ar detectado.

ÍNDICE

IMPORTANTES INSTRUÇÕES DE SEGURANÇA....Pt-2

• AVISO - CUIDADOS RELATIVOS AO FUNCIONAMENTO - INSTRUÇÕES DE INSTALAÇÃO - INSTRUÇÕES DOS FILTROS

NOME DAS PEÇAS ......Pt-4

• FRENTE / ATRÁS • MOSTRADOR DA UNIDADE PRINCIPAL • DIAGRAMA ILUSTRATIVO

PREPARAÇÃO....Pt-6

• INSTALAÇÃO DOS FILTROS • ENCHER O TANQUE DE ÁGUA

FUNCIONAMENTO....Pt-8

• LIMPEZA DE AR E HUMIDIFICAÇÃO • LIMPEZA DE AR • LIMPEZA COM CHUVEIRO IÓNICO • VELOCIDADE DA VENTOINHA • IÃO PLASMACLUSTER LIGADO/DESLIGADO

FUNÇÃO ÚTIL....Pt-10

• CONTROLO DE LUZE • BLOQUEIO PARA CRIANÇAS • DEFINIÇÃO DO INDICADOR SONORO - AJUSTE DO SENSIBILIDADE DA DETECÇÃO DO SENSOR

CUIDADOS E MANUTENÇÃO....Pt-11

• INDICADOR DO FILTRO - ÍNDICE DA CUIDADOS • DESINSTALAÇÃO DO HUMIDIFICADOR • TANQUE DE ÁGUA • FILTRO DE HUMIDIFICAÇÃO • TABULEIRO DE HUMIDIFICAÇÃO E TAMPA • PAINEL TRASEIRO • FILTRO DESODORIZANTE - UNIDADE - SUBSTITUIÇÃO DO FILTRO

RESOLUÇÃO DE PROBLEMAS .....Pt-16

ESPECIFICAÇÕES ......Pt-19

IMPORTANTES INSTRUÇÕES DE SEGURANÇA

Quando utilizar aparelhos eléctricos, deve seguir precauções básicas de segurança, incluindo as seguintes:

AVISO – Para reduzir o risco de choque elétrico, incêndios ou lesões:

• Leia todas as instruções antes de utilizar a unidade.
• Utilize apenas uma tomada de 220~240 volts.
• Não utilize a unidade se o cabo de alimentação ou a ficha estiverem danificados ou ainda se a ligação à tomada de parede estiver solta.
• Remova o pó da ficha de forma periódica.
• Não insira os dedos ou objetos estranhos na admissão ou exaustão de ar.
• Segure sempre a ficha e nunca puxe o cabo quando remover a ficha de alimentação.

Podem ocorrer choques elétricos e/ou um curto-circuito.

• Não danifique o cabo de alimentação com os rodízios quando mover a unidade principal. (Pode causar choque elétrico, geração de calor ou fogo.)
• Não remova a ficha quando tiver as mãos molhadas.
• Não utilize a unidade perto de eletrodomésticos a gás ou lareiras.
• Quando encher o Tanque de Água, limpar a unidade ou quando a unidade não estiver a ser utilizada, certifique-se de que desliga a unidade da corrente. Daí podem resultar choque elétrico e/ou fogo de um curto-circuito.
• Se o fio da alimentação ficar danificado, tem de ser substituído pelo fabricante, pelo seu agente de reparação, um Centro de Manutenção Autorizado da Sharp ou por uma pessoa igualmente qualificada, de modo a evitar perigos.
• Apenas um Centro de Manutenção Autorizado pela Sharp deve fazer a manutenção a este purificador de ar. Contacte o Centro de Manutenção mais próximo se houver quaisquer problemas, ajustes ou reparações.
• Não trabalhe com a unidade quando utilizar insecticidas em aerossol ou em salas onde haja resíduos de óleo, incenso, cigarros acesos, vapores químicos no ar ou em locais onde a unidade possa ficar molhada, como numa casa de banho.
• Tenha cuidado ao limpar a unidade. Detergentes corrosivos fortes podem danificar o exterior.
• Quando transportar a unidade, remova primeiro o Tanque de Água e o Tabuleiro de Humidificação e segure a unidade pelas pegas em ambos os lados.
• Não beba a água do Tabuleiro de Humidificação ou do Tanque de Água.
• Mude a água no Tanque de Água diariamente com água da torneira fresca e limpe o Tanque de Água e o Tabuleiro de Humidificação regularmente (Veja P-12 e P-13). Quando a unidade não estiver a ser utilizada, deite fora a água no Tanque de Água e no Tabuleiro de Humidificação. Deixar água no Tanque de Água e/ou Tabuleiro de Humidificação pode resultar em bolor, bactérias e maus odores.

- Este dispositivo não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, exceto se estiverem sob supervisão ou no processo de aprendizagem de utilização com uma pessoa responsável pela sua segurança.

As crianças deverão ser supervisionadas para se assegurar de que estas não brincam com o aparelho.

NOTA – Interferência de rádio ou televisão

Se este purificador de ar causar interferência à recepção de um sinal de rádio ou televisão, tente corrigir a interferência através de uma das seguintes medidas:

• Reoriente ou reposicione a antena de recepção.
• Aumente a distância entre a unidade e o receptor de rádio/televisão.
• Ligue o equipamento numa tomada de um circuito diferente daquele a que o receptor está ligado.
• Peça ajuda a um revendedor ou um técnico experiente de rádio/televisão.

CUIDADOS RELATIVOS AO FUNCIONAMENTO

• Não bloqueie a admissão e/ou exaustão de ar.
• Não utilize a unidade perto ou em cima de objectos quentes, como estufas ou aquecedores, ou em sítios em que pode contactar com vapor.
• Trabalhe sempre com a unidade principal numa posição vertical.
• Segure a unidade usando as pegas em ambos os lados quando a movimentar. Não mova a unidade enquanto esta estiver a funcionar.

- Não mova ou mude a direção da unidade principal enquanto arrastar os rodízios.

- Eleve a unidade quando a mover em locais como um tapete de tatame, um chão que se danifique facilmente, um local desnivelado e um tapete espesso.

- Quando mover por rodízios, mova-o lentamente para a direção horizontal.

- Quando mover, certifique-se de que pára o funcionamento e remove o tanque de água e o Tabuleiro de Humidificação segurando a pega lateral da unidade.

- Quando remover o tanque de água, tenha cuidado para que não entale o dedo.

- Não opere a unidade sem que os filtros, o Tanque de Água e o Tabuleiro de Humidificação estejam apropriadamente instalados.

- Não lave e reutilize o filtro HEPA.

Não só não melhora o desempenho do filtro, como pode causar choque elétrico ou mau funcionamento.

- Limpe o exterior apenas com um pano suave.

Não utilize fluidos voláteis e/ou detergentes.

A superfície da unidade pode ficar partida ou danificada.

Para além disso, como resultado, os sensores podem funcionar defeituosamente.

- A frequência da manutenção necessária (descalcificação) dependerá na dureza ou impurezas da água que usar; quanto mais dura for a água, mais descalcificações serão necessárias.

- Mantenha a unidade longe da água.

INSTRUÇÕES DE INSTALAÇÃO

- Mantenha a unidade a, pelo menos, 2 m de equipamentos que utilizem ondas eletromagnéticas, como televisões ou rádios, para evitar fenômenos de interferência ao usar a unidade.

- Evite locais onde o sensor esteja exposto ao vento direto.

A unidade pode não funcionar corretamente.

- Evite o uso em locais onde móveis, tecidos ou outros itens possam entrar em contato com a unidade e restringir a entrada e/ou saída de ar.

- Evite a utilização em locais onde a unidade esteja exposta à condensação ou a mudanças drásticas de temperatura. A temperatura ambiente adequada está entre 0-35 °C.

- Coloque em uma superfície estável com circulação de ar suficiente.

Ao colocar a unidade em uma área com muitos carpetes, a unidade pode vibrar ligeiramente.

Coloque a unidade em uma superfície nivelada para evitar vazamentos de água do Tanque de Água e/ou do Tabuleiro de Umificação.

- Evite locais onde graxa ou fumaça oleosa seja gerada.

A superfície da unidade pode rachar ou o sensor pode falhar como resultado.

- Coloque a unidade a cerca de 30 cm de distância da parede para assegurar um fluxo de ar apropriado.

A parede diretamente atrás da saída de ar pode ficar suja ao longo do tempo. Ao usar a unidade por um período prolongado no mesmo local, limpe periodicamente a parede e proteja-a com uma folha de vinil, etc., para evitar que fique suja.

INSTRUÇÕES DOS FILTROS

- Siga as indicações neste manual para o cuidado e manutenção corretos dos filtros.

FRENTE / ATRÁS

1 Mostrador da Unidade Principal (Veja Pt-5)
2	Monitor Frontal
3	Unidade Principal

(A forma da ficha depende do país.)

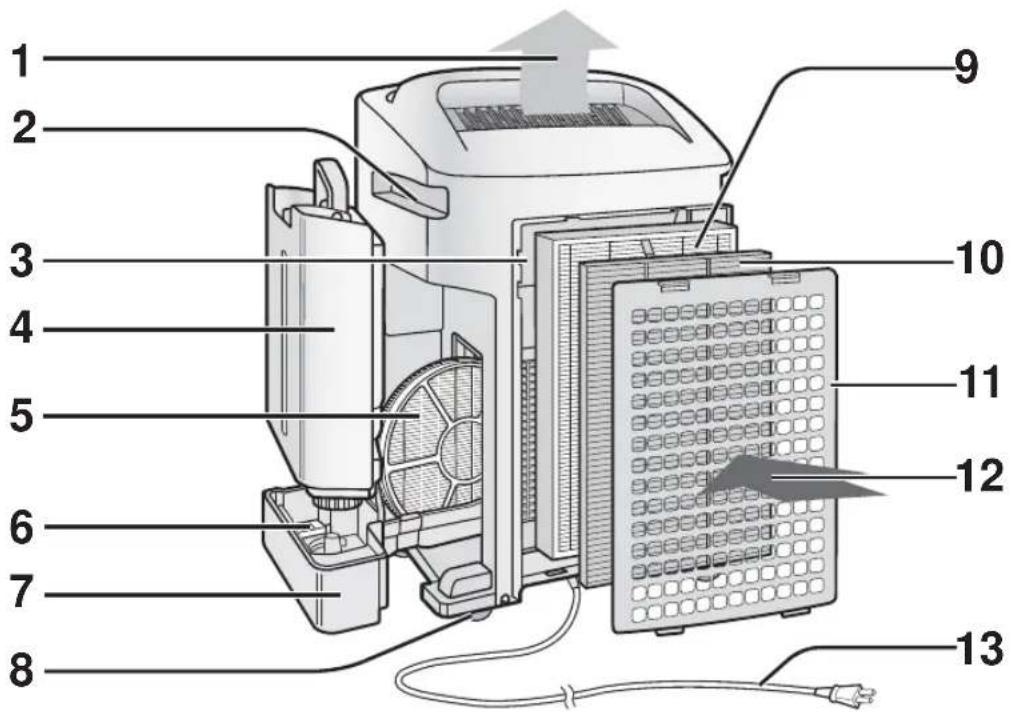

1 Saída de Ar 6 Bóia
2 Pega (2 Locais)	7 Tabuleiro de Humisí cação
3 Sensor (Interno)•Sensor de Pó•Sensor de Temperatura/Humidade•Sensor Exteriorr(APENAS KC-A60EU•KC-A50EU)	8 Rodízio (4 Locais)
	9 Filtro HEPA (branco)
	10 Filtro Desodorizante (preto)
	11 Painel Traseiro (Pré-Filtro)
	12 Entrada de Ar
4 Tanque de Água 13 Cabo de Alimentação / Ficha
5 Filtro de Humidisí cação

INCLUÍDO

• Manual de funcionamento • Calço ×4

1 Botão LIGAR
a	Botão MODO LIMPEZA DE AR / LUZ INDICADORA (verde)
b	Botão MODO LIMPEZA DE AR E HUMIDIFICAÇÃO / LUZ INDICADORA (verde)
c	Botão MODO LIMPEZA COM CHUVEIRO IÓNICO / LUZ INDICADORA (verde)
2 Botão CONTROLO DE LUZ 5 Botão BLOQUEIO PARA CRIANÇAS / LUZ INDICADORA (verde)
3	Botão LIGAR / DESLIGAR lão Plasmacluster / LUZ INDICADORA (verde)	6 Sinal Plasmacluster
4 Botão REINÍCIO DO FILTRO / LUZ INDICADORA (vermelho)		7 Botão VELOCIDADE VENTOINHA / LUZ INDICADORA (verde)
		8 Botão DESLIGAR

DIAGRAMA ILUSTRATIVO

INSTALAÇÃO DOS FILTROS

1

Remova 6 Painel

Filtro HEPA (branco) Filtro Desodorizante (preto)

2

Remova os Filtros do saco de

Instale os Filtros na ordem

Filtro HEPA (branco)

4

Preencha a data de início de

utilização no Rótulo da Data.

ENCHER O TANQUE DE ÁGUA

Quando usar o Modo Limpeza de Ar e Humidificação ou o Modo Limpeza com Chuveiro IÓNICO.

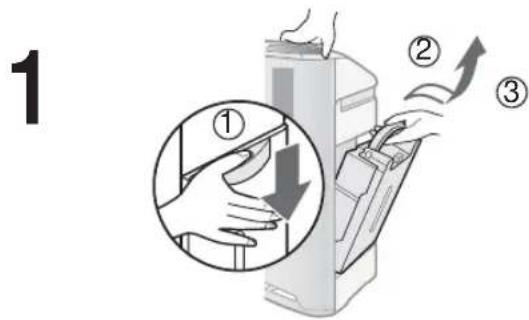

Remova o Tanque de Água.

água da torneira.

CUIDADO

• Verifique se não existem fugas de água.
• Certifique-se de que limpa qualquer excesso de água na parte de fora do Tanque de Água.
• Quando transportar o Tanque de Água, segure-o com ambas as mãos de forma a que a abertura do Tanque de Água esteja virada para cima.

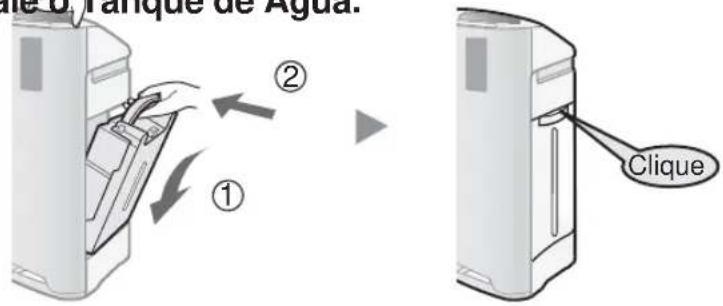

Instale o Tanque de Água.

CUIDADO

• Não exponha a unidade à água. Como resultado, pode ocorrer curto-circuito e/ou choque elétrico.
• Não utilize água quente (40 °C), agentes químicos, substâncias aromáticas, água suja ou outras substâncias prejudiciais, podem ocorrer deformações e/ou mau funcionamento.
• Utilize apenas água da torneira fresca. O uso de outras fontes de água pode promover o crescimento de bolores, fungos e/ou bactérias.

FUNCIONAMENTO

LIMPEZA DE AR E HUMIDIFICAÇÃO

Utilizar para limpar rapidamente o ar, reduzir odores e para humidificar.

INICIAR

- Seleccione a velocidade desejada da ventoinha. (Veja Pt-9)

- A menos que o cabo de alimentação tenha sido desligado, o funcionamento inicia no modo em que funcionou anteriormente.

NOTA

- Encha o Tanque de Água. (Veja Pt-7)

- Quando o Tanque de Água estiver vazio, a unidade irá funcionar em "MODO LIMPEZA DE AR" e "pisca (vermelho).

PARAR

Sobre o Modo Humidiacação Automático

Os sensores de Temperatura/Humidade detectam e ajustam automaticamente a humidade de acordo com as mudanças de temperatura na sala. Dependendo do tamanho e humidade da sala, a humidade pode não chegar aos 55\~65%. Nestes casos, é recomendado que o MODO LIMPEZA DE AR E HUMIDIFICAÇÃO/MAX seja utilizado.

Temperatura Humidade
~18 °C 65	%
18 °C~24 °C 60	%
24 °C~ 55 %

LIMPEZA DE AR

Utilizar quando humidade adicional não é necessária.

INICIAR

- Selecione a velocidade desejada da ventoinha. (Veja Pt-9)

- A menos que o cabo de alimentação tenha sido desligado, o funcionamento inicia no modo em que funcionou anteriormente.

PARAR

Liberta iões Plasmacluster de alta densidade e descarrega um fluxo de ar intenso durante 60 minutos.

INICIAR

NOTA

• Se o “lão Plasmacluster está DESLIGADO, o ião plasmacluster não será libertado.
• Quando a operação terminar, a unidade irá voltar ao modo de funcionamento anterior. Esta é capaz de mudar o outro modo e durante este modo.

VELOCIDADE DA VENTOINHA

Selecione a velocidade desejada da ventoinha.

NOTA

AUTO

A velocidade da ventoinha é trocada automaticamente (entre ALTA e BAIXA) dependendo da quantidade de impurezas no ar. Os sensores detectam impurezas para uma purificação do ar eficiente.

PÓLEN

A unidade irá funcionar a Nível Alto durante 10 minutos, alternado depois entre MÉDIO e ALTO.

IÃO PLASMACLUSTER LIGADO/DESLIGADO

Quando o Plasmacluster está LIGADO, tanto a Luz Indicadora como a Luz Indicadora do Plasmacluster se ligam.

LIGADO

DESLIGADO

Pt-9

FUNÇÃO ÚTIL

CONTROLO DE LUZES

Utilize esta função para seleccionar o brilho.

BLOQUEIO PARA CRIANÇAS

O funcionamento do mostrador da unidade será bloqueado. A operação de início será bloqueada.

LIGADO

mais de 3 seg.

CANCELAMENTO

mais de 3 seg.

DEFINIÇÃO DO INDICADOR SONORO

A unidade pode ser definida para sinalizar com um bip audível quando o Tanque de Água está vazio.

LIGADO

(com a unidade DESLIGADA)

mais de 3 seg. mais de 3 seg.

CANCELAMENTO

(com a unidade DESLIGADA)

AJUSTE DA SENSIBILIDADE DA DETECÇÃO DO SENSOR

O MONITOR DE PÓ e o MONITOR DE ODOR estão constantemente acesos a vermelho para a sensibilidade reduzida. Defina para “alto” se o MONITOR DE PÓ e o MONITOR DE ODOR estiverem constantemente acesos a verde para aumentar a sensibilidade.

VERMELHO……DEFINIR para "BAIXO" VERDE……DEFINIR para "ALTO"

1

mais de 3 seg.

(com a unidade DESLIGADA)

2

3

CUIDADO

• Se o Botão DESLIGAR não for premido dentro de 8 segundos depois do ajuste da sensibilidade do sensor, a definição será guardada automaticamente.
• A definição da sensibilidade do sensor será guardada mesmo se a unidade estiver desligada da corrente.

CUIDADOS E MANUTENÇÃO

Certifique-se de que remove a ficha de alimentação da tomada de parede.

INDICADOR DO FILTRO

A Luz Indicadora ligar-se-á depois de aproximadamente 720 horas. (30 dias × 24 horas = 720)

Lembrete para executar a manutenção das peças abaixo. Depois de executar a manutenção, reinicie o Indicador do Filtro. (Veja Pt-12)

Prima 3 seg. mais de 3 seg.

ÍNDICE DE CUIDADOS

- Nota um odor desagradável que vem da saída de ar. - O desempenho do filtro parece reduzido e/ou os odores persistem.

DESINSTALAÇÃO DO HUMIDIFICADOR

Depois da manutenção, substitua as peças com precisão.

CUIDADOS E MANUTENÇÃO

TANQUE DE ÁGUA

Enxagúe o interior com pouca quantidade de água.

CUIDADO

- Não abane o Tanque de Água quando o segurar apenas pela pega de transporte.

NOTA para sujidade difícil de remover...

Limpe dentro do tanque de água com uma esponja suave e a tampa do tanque com um cotonete ou uma escova de dentes.

Escova de DentesTampa do

FILTRO DE HUMIDIFICAÇÃO

Enxagúe com muita água.

CUIDADO

• Não remova o Filtro Humidificador da moldura do filtro.
• Evite derramar água do Tabuleiro de Humidifi cação.

NOTA para sujidade difícil de remover...

1. Embeba em água com a solução descalcifi cante por 30 minutos. CUIDADO Quando usar sumo de limão, embeba durante mais tempo.
2. Remova a solução descalcifi cante com bastante água.

Solução descalcifi cante

• Ácido cítrico (disponível em algumas parafarmácias)
• 100% sumo de limão engarrafado sem polpa.

2 ½ canecas de água

3 colheres de chá

3 canecas de água

1/4 de caneca

TABULEIRO DE HUMIDIFICAÇÃO E TAMPA

1. Remova a Tampa do Tabuleiro de Humidificação.
2. Enxágue o interior do Tabuleiro de Humidificação e a Tampa do Tabuleiro de Humidificação com uma escova de dentes.

CUIDADO

• Não remova a Bóia e o Rolo. • Se a Bóia e / ou o Rolo saírem. (Veja Pt-17)

NOTA para sujidade difícil de remover...

TABULEIRO

1. Encha o tabuleiro até meio com água.
2. Adicione um pouco de detergente de cozinha.
3. Deixe embeber durante 30 minutos.
4. Remova o detergente de cozinha com água limpa.
5. Embeba em água com um pouco de detergente de cozinha durante cerca de 30 minutos.
6. Remova o detergente de cozinha com água limpa.

Limpe partes difíceis de alcançar com um cotonete ou uma escova de dentes.

CUIDADO

NÃO utilize os detergentes mostrados em Pt-14. Isto pode causar deformação, nódoas, fracturas (fugas de água).

PAINEL TRASEIRO

Remova cuidadosamente o pó com um acessório de aspirador ou ferramenta similar.

NOTA para sujidade difícil de remover...

1. Embeba em água com detergente de cozinha por cerca de 10 minutos.

CUIDADO

NÃO esfregue o painel traseiro com força.

1. Remova o detergente de cozinha com água limpa.
2. Seque completamente o filtro numa área bem ventilada.

CUIDADOS E MANUTENÇÃO

Enxague o FILTRO DESODORIZANTE com água.

3

• Quando lavar o filtro pela primeira vez, a água com que o enxaguar pode ficar castanha. Isto não afeta o desempenho da desodorização.
• Evite dobrar ou vincar o filtro quando o lavar.

Remova o máximo de humidade que conseguir.

4

Seque completamente o filtro numa área bem ventilada.

exterior.

• Evite secar o filtro no exterior durante um clima rigoroso (por exemplo, chuva ou baixas temperaturas).
• Não permita que o filtro congele.
• Se o filtro secar no interior, tome precauções, tais como colocar toalhas, etc. por baixo do filtro para evitar danos ao piso causados pela água.

UNIDADE

Limpe com um pano suave e seco.

CUIDADO

Não use fluidos voláteis. Diluente de benzina e pó de polimento podem danificar a superfície. • Não use detergentes. Os ingredientes dos detergentes podem danificar a unidade.

SUBSTITUIÇÃO DO FILTRO

Tempo de substituição

A vida do filtro irá variar dependendo do ambiente da sala, utilização e localização da unidade. Se o pó ou odor persistir, substitua o filtro.

(Refira-se a "Por favor leia antes de utilizar o seu novo Purificador de Ar")

O seguinte período de vida e substituição do filtro é baseado na condição de fumar 5 cigarros por dia e a colecção de pó/poder de desodorização é reduzido a metade comparado com o do novo filtro.

Recomendamos que substitua o filtro mais frequentemente se o produto é utilizado numa condição significativamente mais severa que a de utilização doméstica normal.

•Filtro HEPA Cerca de 10 anos depois de abrir - Filtro Desodorizante* Cerca de 10 anos depois de abrir - Filtro de Humidificação Cerca de 10 anos depois de abrir

* O filtro desodorizante lavável pode ser utilizado repetidamente após lavagens ou pode ser substituído.

Modelo de Filtro de Substituição

Por favor consulte o seu revendedor para adquirir um filtro de substituição.

MODELO DE PURIFICADOR DE AR	MODELO DE FILTRO DE SUBSTITUIÇÃO
	Filtro HEPA : 1 unidad	Filtro Desodorizante : 1 unidad	Filtro de Humidifi cação : 1 unidad
KC-A40EU FZ-A41HFR FZ-A41DFR			FZ-A61MFRK
KC-A60EU FZ-A61HFR FZ-A61DFR

Use o rótulo da data como lembrete da próxima substituição.

Filtro de Humidificação

Filtro de frame (cinzento)

Descarte de Filtros

Por favor descarte dos filtros usados de acordo com as leis e regulamentos locais.

Material do Filtro HEPA:

Material do Filtro de Humidificação:

RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, por favor reveja a tabela de Resolução de Problemas abaixo, uma vez que o problema pode não ser um mau funcionamento da unidade.

SINTOMA RESOLUÇÃO (não é mau funcionamento)
Odores e fumo não são removidos.	Limpe ou substitua os filtros se parecerem demasiado sujos.(Veja Pt-11,Pt-12,Pt-14)
O Monitor Frontal ilumina a verde mesmo quando o ar está impuro.	O ar pode estar impuro no momento em que a unidade foi ligada à corrente.Desligue a unidade, espere um minuto e ligue a unidade à corrente de novo.
O Monitor Frontal ilumina a laranja ou vermelho mesmo quando o ar está limpo.	O funcionamento do sensor é afectado se as aberturas do sensor de pó estão sujas ou bloqueadas. Limpe cuidadosamente os sensores de pó. (Veja Pt-4).
Estalidos ou tiques são ouvidos na unidade.	Estalidos ou tiques podem ser audíveis quando a unidade está a gerar iões.
O ar descarregado tem um odor.	Verifique se os filtros estão demasiado sujos.Limpe ou substitua os fi Itros.Os Purificadores de Ar Plasmacluster emitem pequenos vestígios de ozono que podem produzir um odor.
The unit does not operate when cigarette smoke is in the air.	A unidade está instalada num local onde é difícil o sensor detectar fumo de cigarro?As aberturas do sensor de pó estão bloqueadas ou entupidas?(Neste caso, limpe as aberturas.) (Veja Pt-4)
A Luz Indicadora do Filtro está acesa.	Depois de substituir os filtros, ligue o cabo de alimentação a uma tomada eléctrica e prima o Botão Reinício do Filtro. (Veja Pt-11)
O Monitor Frontal é desligado.	Verifi que se o Modo Luzes DESLIGADAS está seleccionado. Se sim, pressione o Botão de Controlo de Luzes para activar as luzes indicadoras. (Veja Pt-10)
A Luz do Indicador de Abastecimento de Água não acende quando o tanque está vazio.	Verifique a bóia de esferovite por impurezas. Limpe o Tabuleiro de Humidifi cação.Certifi que-se de que a unidade está localizada numa superfície nivelada.
A alavanca da água no tanque não baixa ou baixa devagar.	Verifique se o Tabuleiro de Humidificação e o Tanque de Água estão correctamente instalados. Verifi que o Filtro de Humidifi cação.Limpe ou substitua o fi Itro quando estiver demasiado sujo. (Veja Pt-14 e Pt-15).
As luzes do Monitor Frontal mudam de cor frequentemente.	As luzes do Monitor Frontal mudam de cor automaticamente quando impurezas são detectadas pelo sensor de pó e sensor de odor.

SINTOMA RESOLUÇÃO (não é mau funcionamento)

Quando o Rolo / Bóia foi removido.

- Instale o Rolo / Bóia na ordem abaixo.

ROLO

Fixe o rolo no tabuleiro pelos lados.

Verifique a direção do rolo.

REINICIAR AUTOMÁTICO

Depois de uma falha de energia, retome automaticamente o funcionamento quando a energia se restabelecer.

O Reiniciar Automático pode ser definido.

- Mesmo quando a ficha está desligada ou quando o disjuntor desarma durante o funcionamento, a unidade retoma o modo e as definições de funcionamento anteriores se a energia se restabelecer.

LIGADO

(com a unidade DESLIGADA)

(simultaneamente por mais de 3 seg.)

CANCELAMENTO

(com a unidade DESLIGADA)

Se a lâmpada ⚙ e se ligarem durante até 10 segundos, a definição está completa.

RESOLUÇÃO DE PROBLEMAS

APRESENTAÇÃO DE ERRO Se o erro ocorrer novamente, contacte o Centro de Assistência Sharp.

INDICAÇÃO DIGITAL	INDICAÇÃO DA LÂMPADA DETALHES DO ERRO SOLUÇÃO
E2	Piscar da Luz Indicadora de Limpeza de Ar e Humidiçação	Filtro de humidade anormal.	Verifi que se o Filtro de Humidifi caçao, Tabuleiro de Humidifi caçao e Tanque de Água está apropriadamente instalados e torne a LIGAR a alimentação.
C1	Piscar da Luz Indicadora da Velocidade da Ventoinha '©'.	Motor da ventoinha anormal.	DESLIGUE a alimentação para cancelar a apresentação do erro, espere um minuto e torne a LIGAR a alimentação.
C3	- Sensor de temperatura-humidade anormal.		Desligue a unidade da tomada, espere um minuto e torne a ligar a unidade à tomada.
C4	-
C5	Piscar da Luz Indicadora da Limpeza com Chuveiro lónico.	Problema na placa de circuitos.
C6	Piscar da Luz Indicadora de Limpeza de Ar.
C7	Piscar da Luz Indicadora da Velocidade da Ventoinha '©°
C8	Piscar da Luz Indicadora da Velocidade da Ventoinha '©'.

Modelo KC-A60EU KC-A50EU KC-A40EU
Alimentação 220 ~ 240 V 50/60 Hz
Ajuste da velocidade da ventoinha		MÁX MÉD BAIXO MÁX MÉD BAIXO MÁX MÉD BAIXO
LIMPEZA DE AR	Velocidade da Ventoinha (m3/hora)	396 270 84 306 216 60 216			168 48
	Potência Nominal (W)	60 22 5.3 42 18 4.3 25 15 4
	Nível de Ruído (dBA)	49 40 19 49 41 16 46 40 16
LIMPEZA DE AR E HUMIDIFICAÇÃO	Velocidade da Ventoinha (m3/hora)	366 270 120 288 216 90 180			144 60
	Potência Nominal (W)	44 24 9 36 20 7 4 19 13 6.8
	Nível de Ruído (dBA)	47 40 24 47 41 23 42 35 20
	Humidifi cação (mL/hora)*1	730 600 300 600 500 250 45			0 400 200
Tamanho da Sala Recomendado (m2)*2 ~48		~38			~26
Tamanho da sala recomendado para iões Plasmacluster de Alta Densidade (m2)*3		~35			~28			~21
Capacidade do Tanque de Água (L)		4.0			3.6			3.0
Sensores		Pó/Odor/Temperatura e Humidade						Pó/Temperatura e Humidade
Tipo de fi Itro	Colecção de pó	HEPA com Controlo Microbial *4
	Desodorização	Desodorizante Lavável
Comprimento do Cabo (m)		2.0
Dimensões (mm)		416 (L) × 295 (P) × 643 (A)			399 (L) × 273 (P) × 603 (A)			382 (L) × 242 (P) × 570 (A)
Peso (kg)		11.0			9.2			8.1

*1 • A Quantidade de Humidificação muda de acordo com as temperaturas interior e exterior e com a humidade. A Quantidade de Humidade aumenta com as subidas de temperatura ou descidas de humidade. A Quantidade de Humidade diminui com as descidas de temperatura ou subidas de humidade. - Condições de Medida: 20º C, 30% de humidade (JEM1426).

*2 • O Tamanho de Sala Recomendado é apropriado para o funcionamento da unidade à velocidade máxima da ventoinha. • A área do Tamanho de Sala Recomendado indica o espaço onde uma certa quantidade de partículas de pó podem ser removidas em 30 minutos. *3 • Tamanho do quarto onde aproximadamente 7000 iões podem ser medidos por centímetro cúbico no centro da sala (à altura de aproximadamente 1,2 metros do chão) quando o produto é colocado perto de uma parede e operado na posição de funcionamento MED.

Alimentação em modo de espera

De forma a trabalhar com os circuitos elétricos enquanto a ficha de alimentação está na tomada, este produto consome cerca de 0,3 W de alimentação em modo de espera. Para a conservação de energia, desligue o cabo de alimentação quando a unidade não estiver a ser utilizada.

Atenção: O seu produto está identificado com este símbolo. Significa que os produtos elétricos e eletrónicos não devem ser misturados com o lixo doméstico comum. Existe um sistema de recolhas específico para estes produtos.

A. Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)

1. Na União Europeia

Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo doméstico comum!

O equipamento elétrico e eletrónico deve ser tratado separadamente e ao abrigo da legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de equipamentos elétricos e eletrónicos usados.

Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos residentes na União Europeia poderão entregar o seu equipamento elétrico e eletrónico usado em estações de recolha específicas a título gratuito*. Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento. *) Contacte as entidades locais para mais informações.

Se o seu equipamento elétrico e eletrónico usado funcionar a pilhas ou baterias, deverá eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.

Ao eliminar este produto corretamente estará a contribuir para que o lixo seja submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correto para proceder à sua eliminação.

Na Suíça: O equipamento elétrico e eletrónico é aceite, a título gratuito, em qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das estações de recolha destes equipamentos na página da Web www.swicho.ch ou www.sens.ch.

B. Informações sobre a Eliminação de Produtos para Utilizadores-Empresas.

1. Na União Europeia

Se o produto for usado para fins comerciais e quiser eliminá-lo: Contacte o seu revendedor SHARP que irá informá-lo sobre a melhor forma de eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e reciclagem do produto. Alguns produtos mais pequenos (e em pequenas quantidades) poderão ser recolhidos pelas estações locais.

Na Espanha: Contacte o sistema de recolhas público ou as entidades locais para mais informações sobre a recolha de produtos usados.

2. Em outros Países fora da UE

Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação.
