| Tipo de produto | Purificador de ar com umidificador |
| Marca | Sharp |
| Modelo | KC-A40EUW |
| Dimensões (L x P x A) | 43,5 x 36,5 x 67,5 cm |
| Peso líquido | 11 kg |
| Alimentação | 220-240 V ~ 50 Hz |
| Consumo elétrico | 55 W (máx) |
| Área de cobertura recomendada | Até 30 m² |
| Tecnologia de purificação | Plasmacluster 7000 (íons positivos e negativos) |
| Tipo de filtro | Pré-filtro, filtro HEPA, filtro de carvão ativado |
| Função umidificação | Sim, com reservatório de água (capacidade aproximadamente 3,6 L) |
| Velocidades de ventilação | 5 velocidades (Silêncio, Baixa, Média, Alta, Turbo) |
| Temporizador | 1, 2, 4 ou 8 horas |
| Modo automático | Detecção de partículas e odores |
| Nível sonoro | 25 a 49 dB (conforme velocidade) |
| Manutenção do pré-filtro | Limpeza a cada mês (aspirador ou lavagem) |
| Vida útil do filtro HEPA | Aproximadamente 2 anos (conforme uso) |
| Vida útil do filtro de carvão | Aproximadamente 2 anos |
| Vida útil do filtro umidificador | Aproximadamente 5 anos |
| Segurança | Desligamento automático em caso de tombamento, trava de segurança infantil |
| Peças de reposição disponíveis | Filtros HEPA, carvão, umidificador, controle remoto |
| Reparabilidade | Índice de reparabilidade não informado (consulte o SAC Sharp) |
Perguntas frequentes - KC-A40EUW SHARP
Perguntas dos utilizadores sobre KC-A40EUW SHARP
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Purificador de ar em formato PDF gratuitamente! Encontre o seu manual KC-A40EUW - SHARP e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. KC-A40EUW da marca SHARP.
MANUAL DE UTILIZADOR KC-A40EUW SHARP
com Função Humidifi cadora
Por favor leia antes de começar a operar o seu novo Purificador de Ar

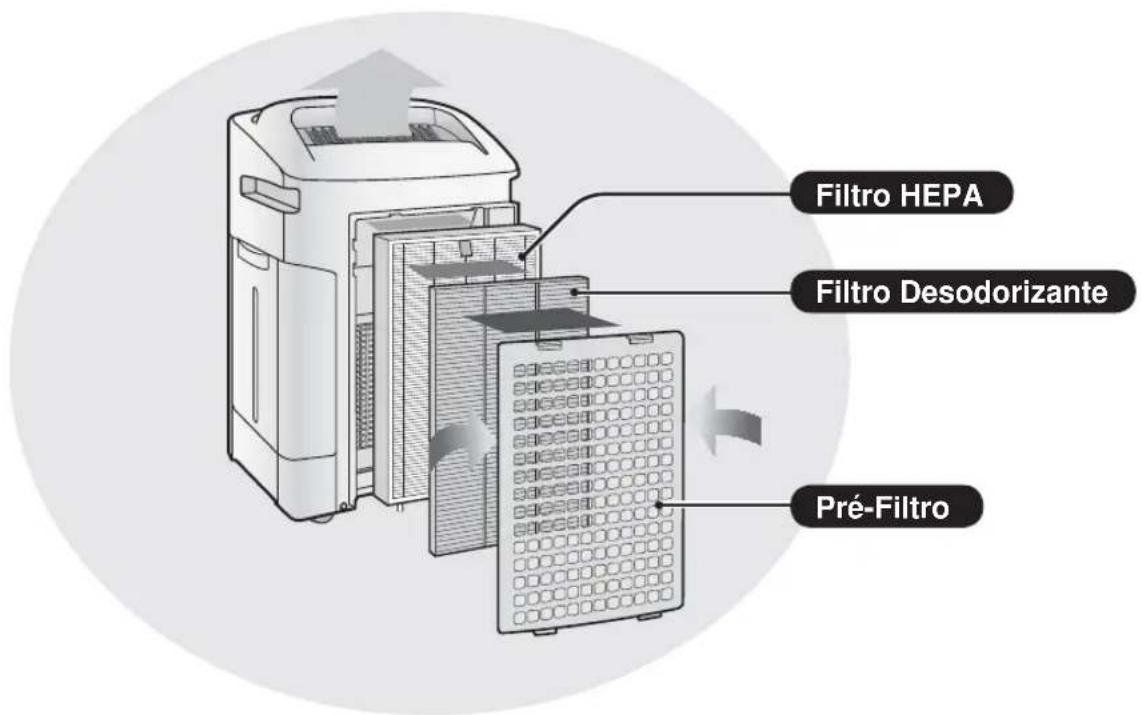

O purificador de ar aspira o ar da sala a partir da entrada de ar, passa o ar através de um Pré-Filtro, um Filtro Desodorizante Lavável e um Filtro HEPA dentro da unidade, e descarrega depois o ar através da saída de ar. O Filtro HEPA consegue remover 99,97% de partículas de pó tão pequenas como 0,3 micrones que passam pelo do fi Itro e consegue também absorver odores.
O Filtro Desodorizante Lavável absorve odores gradualmente à medida que estes passam pelo fi Itro.
Alguns odores absorvidos pelos filtros podem decompor-se com o tempo, resultando em odor adicional.
Dependendo do ambiente de uso, especialmente quando o produto é usado em ambientes extremos (significativamente mais severos que o uso doméstico normal), este odor pode ficar mais forte num período mais curto que o esperado. Se o odor persistir, os fi Itros devem ser substituídos.
NOTA
- O purificador de ar está desenhado para remover pó suspenso no ar e odor, mas não gases nocivos (por exemplo, o monóxido de carbono contido no fumo de cigarros). Se a fonte do odor persistir, o purifi cador de ar pode não remover completamente o odor.
(A ilustração comum usa "KC-A60EU".)
PORTUGUÊS
CARACTERÍSTICAS
Combinação Única de Tecnologias de Tratamento do Ar Sistema de Filtração Tripla + Plasmacluster + Humidência cação
CAPTURA PÓ\*
O pré-filtro lavável captura o pó e outras partículas aéreas grandes.
REDUZ ODORESS
O filtro desodorizante lavável absorve muitos odores domésticos comuns.
REDUZ PÓLEN E BOLOR\*
O fi Itro HEPA captura 99,97% das partículas tão pequenas como 0,3 micrones.
REFRESCA
O Plasmacluster trata o ar de forma semelhante à que a natureza usa para limpar o ambiente emitindo um equilíbrio de iões positivos e negativos.
HUMIDIFICA
Dura até 10 horas por enchimento.**
*Quando o ar é aspirado através do sistema de fi Itros.
**Tamanho da sala:
até 48 m ^2 (KC-A60EU)
até 38 m ^2 (KC-A50EU)
até 26 m ^2 (KC-A40EU)
A Tecnologia de Sensor monitoriza continuamente a qualidade do ar e ajusta automaticamente o funcionamento baseado na pureza e humidade do ar detectado.
ÍNDICE
IMPORTANTES INSTRUÇÕES DE SEGURANÇA....Pt-2
• AVISO
- CUIDADOS RELATIVOS AO FUNCIONAMENTO
- INSTRUÇÕES DE INSTALAÇÃO
- INSTRUÇÕES DOS FILTROS
NOME DAS PEÇAS ......Pt-4
- FRENTE / ATRÁS
• MOSTRADOR DA UNIDADE PRINCIPAL
• DIAGRAMA ILUSTRATIVO
PREPARAÇÃO....Pt-6
- INSTALAÇÃO DOS FILTROS
• ENCHER O TANQUE DE ÁGUA
FUNCIONAMENTO....Pt-8
• LIMPEZA DE AR E HUMIDIFICAÇÃO
• LIMPEZA DE AR
• LIMPEZA COM CHUVEIRO IÓNICO
• VELOCIDADE DA VENTOINHA
• IÃO PLASMACLUSTER LIGADO/DESLIGADO
FUNÇÃO ÚTIL....Pt-10
• CONTROLO DE LUZE
• BLOQUEIO PARA CRIANÇAS
• DEFINIÇÃO DO INDICADOR SONORO
- AJUSTE DO SENSIBILIDADE DA DETECÇÃO DO SENSOR
CUIDADOS E MANUTENÇÃO....Pt-11
• INDICADOR DO FILTRO
- ÍNDICE DA CUIDADOS
• DESINSTALAÇÃO DO HUMIDIFICADOR
• TANQUE DE ÁGUA
• FILTRO DE HUMIDIFICAÇÃO
• TABULEIRO DE HUMIDIFICAÇÃO E TAMPA
• PAINEL TRASEIRO
• FILTRO DESODORIZANTE
- UNIDADE
- SUBSTITUIÇÃO DO FILTRO
RESOLUÇÃO DE PROBLEMAS .....Pt-16
ESPECIFICAÇÕES ......Pt-19
IMPORTANTES INSTRUÇÕES DE SEGURANÇA
Quando utilizar aparelhos eléctricos, deve seguir precauções básicas de segurança, incluindo as seguintes:
AVISO – Para reduzir o risco de choque eléctrico, incêndios ou lesões:
- Leia todas as instruções antes de utilizar a unidade.
- Utilize apenas uma tomada de 220\~240 volts.
- Não utilize a unidade se o cabo de alimentação ou a ficha estiverem danifi cados ou ainda se a ligação à tomada de parede estiver solta.
- Remova o pó da fi cha de forma periódica.
- Não insira os dedos ou objectos estranhos na admissão ou exaustão de ar.
- Segure sempre a ficha e nunca puxe o cabo quando remover a ficha de alimentação.
Podem ocorrer choques eléctricos e/ou um curto circuito.
- Não danifique o cabo de alimentação com os rodízios quando mover a unidade principal. (Pode causar choque eléctrico, geração de calor ou fogo.)
- Não remova a fi cha quando tiver as mãos molhadas.
- Não utilize a unidade perto de electrodomésticos a gás ou lareiras.
- Quando encher o Tanque de Água, limpar a unidade ou quando a unidade não estiver a ser utilizada, certifique-se de que desliga a unidade da corrente. Daí podem resultar choque eléctrico e/ou fogo de um curto circuito.
- Se o fio da alimentação ficar danificado, tem de ser substituído pelo fabricante, pelo seu agente de reparação, um Centro de Manutenção Autorizado da Sharp ou por uma pessoa igualmente qualifi cada, de modo a evitar perigos.
- Apenas um Centro de Manutenção Autorizado pela Sharp deve fazer a manutenção a este purificador de ar. Contacte o Centro de Manutenção mais próximo se houver quaisquer problemas, ajustes ou reparações.
- Não trabalhe com a unidade quando utilizar insecticidas em aerossol ou em salas onde haja resíduos de óleo, incenso, cigarros acesos, vapores químicos no ar ou em locais onde a unidade possa fi car molhada, como numa casa de banho.
- Tenha cuidado ao limpar a unidade. Detergentes corrosivos fortes podem danifi car o exterior.
- Quando transportar a unidade, remova primeiro o Tanque de Água e o Tabuleiro de Humidificação e segure a unidade pelas pegas em ambos os lados.
- Não beba a água do Tabuleiro de Humidifi cação ou do Tanque de Água.
- Mude a água no Tanque de Água diariamente com água da torneira fresca e limpe o Tanque de Água e o Tabuleiro de Humidificação regularmente (Veja P-12 e P-13). Quando a unidade não estiver a ser utilizada, deite fora a água no Tanque de Água e no Tabuleiro de Humidificação. Deixar água no Tanque de Água e/ou Tabuleiro de Humidificação pode resultar em bolor, bactérias e maus odores.
- Este dispositivo não se destina à utilização por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência e conhecimento, excepto se estiverem sobre supervisão ou no processo de aprendizagem de utilização com uma pessoal responsável pela sua segurança.
As crianças deverão ser supervisionadas para se assegurar de que estas não brincam com o aparelho.
NOTA – Interferência de rádio ou televisão
Se este purificador de ar causar interferência à recepção de um sinal de rádio ou televisão, tente corrigir a interferência através de uma das seguintes medidas:
- Reoriente ou reposicione a antena de recepção.
- Aumente a distância entre a unidade e o receptor de rádio/televisão.
- Ligue o equipamento numa tomada de um circuito diferente daquele a que o receptor está ligado.
- Peça ajuda a um revendedor ou um técnico experiente de rádio/televisão.
CUIDADOS RELATIVOS AO FUNCIONAMENTO
- Não bloqueie a admissão e/ou exaustão de ar.
- Não utilize a unidade perto ou em cima de objectos quentes, como estufas ou aquecedores, ou em sítios em que pode contactar com vapor.
- Trabalhe sempre com a unidade principal numa posição vertical.
- Segure a unidade usando as pegas em ambos os lados quando a movimentar.
Não mova a unidade enquanto esta estiver a funcionar.
- Não mova ou mude a direcção da unidade principal enquanto arrastar os rodízios.
- Eleve a unidade quando a mover em locais como um tapete de tatame, um chão que se danifique facilmente, uma local desnivelado e um tapete espesso.
- Quando mover por rodízios, mova-o lentamente para a direcção horizontal.
- Quando mover, certifique-se de que pára o funcionamento e remove o tanque de água e o Tabuleiro de Humidifi cação segurando a pega lateral da unidade.
- Quando remover o tanque de água, tenha cuidado para que não entale o dedo.
- Não opere a unidade sem que os filtros, o Tanque de Água e o Tabuleiro de Humidificação estejam apropriadamente instalados.
- Não lave e reutilize o fi Itro HEPA.
Não só não melhora o desempenho do filtro, como pode causar choque eléctrico ou mau funcionamento.
- Limpe o exterior apenas com um pano suave.
Não utilize fl uidos voláteis e/ou detergentes.
A superfície da unidade pode ficar partida ou danificada.
Para além disso, como resultado, os sensores podem funcionar defeituosamente.
- A frequência da manutenção necessária (descalcificação) dependerá na dureza ou impurezas da água que usar; quanto mais dura for a água, mais descalcificações serão necessárias.
- Mantenha a unidade longe da água.
INSTRUÇÕES DE INSTALAÇÃO
- Distância a unidade de, pelo menos, 2 m de equipamento que utilize ondas electromagnéticas, como televisões ou rádios, para evitar fenómenos de interferência quando usar a unidade.
- Evite um local onde o sensor está exposto a vento directo.
A unidade pode não funcionar correctamente.
- Evite o uso em locais onde o mobiliário, tecidos ou outros itens possam entrar em contacto com e restringir a entrada e/ou saída do ar.
- Evite a utilização em localizações onde a unidade esteja exposta a condensação ou drásticas mudanças de temperatura. A temperatura ambiente adequada está entre os 0-35 °C.
- Coloque numa superfície estável com circulação de ar suficiente.
Quando colocar a unidade numa área com muitas carpetes, a unidade pode vibrar ligeiramente.
Coloque a unidade numa superfície nivelada para evitar fugas de água do Tanque de Água e/ou do Tabuleiro de Humidifi cação.
- Evite locais onde graxa ou oleosa fumaça é gerada.
A superfície da unidade pode crack ou o sensor pode avariar como resultado.
- Coloque a unidade a cerca de 30 cm de distância da parede por forma a assegurar um fluxo de ar apropriado.
A parede directamente atrás da saída de ar pode ficar suja ao longo do tempo. Quando usar a unidade por um período de tempo extenso no mesmo local, limpe periodicamente a parede e proteja a parede com uma folha de vinil, etc. para evitar que a parede fique suja.
INSTRUÇÕES DOS FILTROS
- Siga as indicações neste manual para o cuidado e manutenção correctos dos filtros.
FRENTE / ATRÁS
| 1 Mostrador da Unidade Principal (Veja Pt-5) | |
| 2 | Monitor Frontal |
| 3 | Unidade Principal |
(A forma da fi cha depende do país.)
| 1 Saída de Ar 6 Bóia | ||
| 2 Pega (2 Locais) | 7 Tabuleiro de Humisí cação | |
| 3 Sensor (Interno)•Sensor de Pó•Sensor de Temperatura/Humidade•Sensor Exteriorr(APENAS KC-A60EU•KC-A50EU) | 8 Rodízio (4 Locais) | |
| 9 Filtro HEPA (branco) | ||
| 10 Filtro Desodorizante (preto) | ||
| 11 Painel Traseiro (Pré-Filtro) | ||
| 12 Entrada de Ar | ||
| 4 Tanque de Água 13 Cabo de Alimentação / Ficha | ||
| 5 Filtro de Humidisí cação | ||
INCLUÍDO
- Manual de funcionamento
• Calço
×4
| 1 Botão LIGAR | |||
| a | Botão MODO LIMPEZA DE AR / LUZ INDICADORA (verde) | ||
| b | Botão MODO LIMPEZA DE AR E HUMIDIFICAÇÃO / LUZ INDICADORA (verde) | ||
| c | Botão MODO LIMPEZA COM CHUVEIRO IÓNICO / LUZ INDICADORA (verde) | ||
| 2 Botão CONTROLO DE LUZ 5 Botão BLOQUEIO PARA CRIANÇAS / LUZ INDICADORA (verde) | |||
| 3 | Botão LIGAR / DESLIGAR lão Plasmacluster / LUZ INDICADORA (verde) | 6 Sinal Plasmacluster | |
| 4 Botão REINÍCIO DO FILTRO / LUZ INDICADORA (vermelho) | 7 Botão VELOCIDADE VENTOINHA / LUZ INDICADORA (verde) | ||
| 8 Botão DESLIGAR | |||
DIAGRAMA ILUSTRATIVO
INSTALAÇÃO DOS FILTROS
1
Remova 6 Painel
Filtro HEPA (branco) Filtro Desodorizante (preto)
2
Remova os Filtros do saco de
Instale os Filtros na ordem
Filtro HEPA (branco)
4
Preencha a data de início de
utilização no Rótulo da Data.
ENCHER O TANQUE DE ÁGUA
Quando usar o Modo Limpeza de Ar e Humidificação ou o Modo Limpeza com Chuveiro IÓNICO.
Remova o Tanque de Água.
água da torneira.
CUIDADO
- Verifi que se não existem fugas de água.
- Certifique-se de que limpa qualquer excesso de água na parte de fora do Tanque de Água.
- Quando transportar o Tanque de Água, segure-o com ambas as mãos de forma a que a abertura do Tanque de Água esteja virada para cima.
Instale o Tanque de Água.
CUIDADO
- Não exponha o unidade à água. Como resultado, pode ocorrer curto circuito e/ou choque eléctrico.
- Não utilize água quente (40 °C), agentes químicos, substâncias aromáticas, água suja ou outras substâncias prejudiciais, podem ocorrer deformações e/ou mau funcionamento.
- Utilize apenas água da torneira fresca. O uso de outras fontes de água pode promover o crescimento de bolores, fungos e/ou bactérias.
FUNCIONAMENTO
LIMPEZA DE AR E HUMIDIFICAÇÃO
Utilizar para limpar rapidamente o ar, reduzir odores e para humidificar.
INICIAR
- Seleccione a velocidade desejada da ventoinha. (Veja Pt-9)
- A menos que o cabo de alimentação tenha sido desligado, o funcionamento inicia no modo em que funcionou anteriormente.
NOTA
- Encha o Tanque de Água. (Veja Pt-7)
- Quando o Tanque de Água estiver vazio, a unidade irá funcionar em "MODO LIMPEZA DE AR" e "pisca (vermelho).
PARAR
Sobre o Modo Humidiacação Automático
Os sensores de Temperatura/Humidade detectam e ajustam automaticamente a humidade de acordo com as mudanças de temperatura na sala. Dependendo do tamanho e humidade da sala, a humidade pode não chegar aos 55\~65%. Nestes casos, é recomendado que o MODO LIMPEZA DE AR E HUMIDIFICAÇÃO/MAX seja utilizado.
| Temperatura Humidade | |
| ~18 °C 65 | % |
| 18 °C~24 °C 60 | % |
| 24 °C~ 55 % | |
LIMPEZA DE AR
Utilizar quando humidade adicional não é necessária.
INICIAR
- Seleccione a velocidade desejada da ventoinha. (Veja Pt-9)
- A menos que o cabo de alimentação tenha sido desligado, o funcionamento inicia no modo em que funcionou anteriormente.
PARAR
Liberta iões Plasmacluster de alta densidade e descarrega um fluxo de ar intenso durante 60 minutos.
INICIAR
NOTA
- Se o “lão Plasmacluster está DESLIGADO, o ião plasmacluster não será libertado.
- Quando a operação terminar, a unidade irá voltar ao modo de funcionamento anterior.
Esta é capaz de mudar o outro modo e durante este modo.
VELOCIDADE DA VENTOINHA
Seleccione a velocidade desejada da ventoinha.
NOTA
AUTO
A velocidade da ventoinha é trocada automaticamente (entre ALTA e BAIXA) dependendo da quantidade de impurezas no ar. Os sensores detectam impurezas para uma purificação do ar eficiente.
PÓLEN
A unidade irá funcionar a Nível Alto durante 10 minutos, alternado depois entre MÉDIO e ALTO.
IÃO PLASMACLUSTER LIGADO/DESLIGADO
Quando o Plasmacluster está LIGADO, tanto a Luz Indicadora como a Luz Indicadora do Plasmacluster se ligam.
LIGADO
DESLIGADO
Pt-9
FUNÇÃO ÚTIL
CONTROLO DE LUZES
Utilize esta função para seleccionar o brilho.
BLOQUEIO PARA CRIANÇAS
O funcionamento do mostrador da unidade será bloqueado. A operação de início será bloqueada.
LIGADO
mais de 3 seg.
CANCELAMENTO
mais de 3 seg.
DEFINIÇÃO DO INDICADOR SONORO
A unidade pode ser definida para sinalizar com um bip audível quando o Tanque de Água está vazio.
LIGADO
(com a unidade DESLIGADA)
mais de 3 seg. mais de 3 seg.
CANCELAMENTO
(com a unidade DESLIGADA)
AJUSTE DO SENSIBILIDADE DA DETECÇÃO DO SENSOR
O MONITOR DE PÓ e o MONITOR DE ODOR estão constantemente acesos a vermelho para a sensibilidade reduzida. Defina para “alto” se o MONITOR DE PÓ e o MONITOR DE ODOR estiverem constantemente acesos a verde para aumentar a sensibilidade.
VERMELHO……DEFINIR para "BAIXO" VERDE……DEFINIR para "ALTO"
1
mais de 3 seg.
(com a unidade DESLIGADA)
2
3
CUIDADO
- Se o Botão DESLIGAR não for premido dentro de 8 segundos depois do ajuste da sensibilidade do sensor, a definição será guardada automaticamente.
- A definição da sensibilidade do sensor será guardada mesmo se a unidade estiver desligada da corrente.
CUIDADOS E MANUTENÇÃO
Certifique-se de que remove a ficha de alimentação da tomada de parede.
INDICADOR DO FILTRO
A Luz Indicadora ligar-se-á depois de aproximadamente 720 horas. (30dias×24horas=720)
Lembrete para executar a manutenção de peças abaixo. Depois de executar a manutenção, reinicie o Índicador do Filtro. (Veja Pt-12)
Press 3 sec. mais de 3 seg.
ÍNDICE DA CUIDADOS
- Nota um odor desagradável que vem da saída de ar. - O desempenho do fi Itro parece reduzido e / ou os odores persistem.
DESINSTALAÇÃO DO HUMIDIFICADOR
Depois da manutenção, substitua as peças com precisão.
CUIDADOS E MANUTENÇÃO
TANQUE DE ÁGUA
Enxagúe o interior com pouca quantidade de água.
CUIDADO
- Não abane o Tanque de Água quando o segurar apenas pela pega de transporte.
NOTA para sujidade difícil de remover...
Limpe dentro do tanque de água com uma esponja suave e a tampa do tanque com um cotonete ou uma escova de dentes.
Escova de DentesTampa do
FILTRO DE HUMIDIFICAÇÃO
Enxagúe com muita água.
CUIDADO
- Não remova o Filtro Humidificador da moldura do filtro.
- Evite derramar água do Tabuleiro de Humidifi cação.
NOTA para sujidade difícil de remover...
- Embeba em água com a solução descalcifi cante por 30 minutos.
CUIDADO Quando usar sumo de limão, embeba durante mais tempo. - Remova a solução descalcifi cante com bastante água.
Solução descalcifi cante
- Ácido cítrico (disponível em algumas parafarmácias)
- 100% sumo de limão engarrafado sem polpa.
2 ½ canecas de água
3 colheres de chá
3 canecas de água
14 de canec
TABULEIRO DE HUMIDIFICAÇÃO E TAMPA
- Remova a Tampa do Tabuleiro de Humidifi cação.
- Enxagúe o interior do Tabuleiro de Humidifi cação e a Tampa do Tabuleiro de Humidifi cação com uma escova de dentes.
CUIDADO
- Não remova a Bóia e o Rolo.
- Se a Bóia e / ou o Rolo saírem. (Veja Pt-17)
NOTA para sujidade difícil de remover...
TABULEIRO
- Encha o tabuleiro até meio com água.
- Adicione um pouco de detergente de cozinha.
- Deixe embeber durante 30 minutos.
-
Remova o detergente de cozinha com água limpa.
-
Embeba em água com um pouco de detergente de cozinha durante cerca de 30 minutos.
-
Remova o detergente de cozinha com água limpa.
Limpe partes difíceis de alcançar com um cotonete ou uma escova de dentes.
CUIDADO
NÃO utilize os detergentes mostrados em Pt-14. Isto pode causar deformação, nódoas, fracturas (fugas de água).
PAINEL TRASEIRO
Remova cuidadosamente o pó com um acessório de aspirador ou ferramenta similar.
NOTA para sujidade difícil de remover...
- Embeba em água com detergente de cozinha por cerca de 10 minutos.
CUIDADO
NÃO esfregue o painel traseiro com força.
-
Remova o detergente de cozinha com água limpa.
-
Seque completamente o fi Itro numa área bem ventilada.
CUIDADOS E MANUTENÇÃO
Enxagúe o FILTRO DESODORIZANTE com água.
3
- Quando lavar o fi Itro pela primeira vez, a água com que o enxaguar pode fi car castanha.
Isto não afecta o desempenho da desodorização. - Evite dobrar ou vincar o fi Itro quando o lavar.
Remova o máximo de humidade que conseguir.

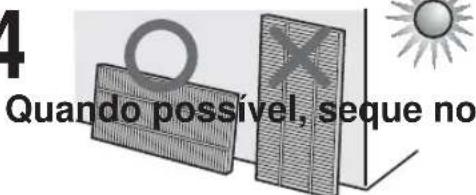

4
Seque completamente o fi Itro numa área bem ventilada.
exterior.
- Evite secar o fi Itro no exterior durante um clima rigoroso (por exemplo, chuva ou baixas temperaturas).
- Não permita que o fi itro congele.
- Se o fi Itro secar no interior, tome precauções, tais como colocar toalhas, etc. por baixo do fi Itro para evitar danos ao piso causados pela água.
UNIDADE
Limpe com um pano suave e seco.
CUIDADO
. Não use f1 uidos voláteis
Diluente de benzina e pó de polimento podem danificar a superfície.
• Não use detergentes
Os ingredientes dos detergentes podem danificar a unidade.
SUBSTITUIÇÃO DO FILTRO
Tempo de substituição
A vida do filtro irá variar dependendo do ambiente da sala, utilização e localização da unidade. Se o pó ou odor persistir, substitua o fi itro.
(Refira-se a "Por favor leia antes de utilizar o seu novo Purificador de Ar")
O seguinte período de vida e substituição do filtro é baseado na condição de fumar 5 cigarros por dia e a colecção de pó/poder de desodorização é reduzido a metade comparado com o do novo filtro.
Recomendamos que substitua o filtro mais frequentemente se o produto é utilizado numa condição signifi cativamente mais severa que a de utilização doméstica normal.
- Filtro HEPA Cerca de 10 anos depois de abrir
- Filtro Desodorizante* Cerca de 10 anos depois de abrir
- Filtro de Humidifi cação Cerca de 10 anos depois de abrir
* O filtro desodorizante lavável pode ser utilizado repetidamente após lavagens ou pode ser substituído.
Modelo de Filtro de Substituição
Por favor consulte o seu revendedor para adquirir um fi Itro de substituição.
| MODELO DE PURIFICADOR DE AR | MODELO DE FILTRO DE SUBSTITUIÇÃO | ||
| Filtro HEPA : 1 unidad | Filtro Desodorizante : 1 unidad | Filtro de Humidifi cação : 1 unidad | |
| KC-A40EU FZ-A41HFR FZ-A41DFR | FZ-A61MFRK | ||
| KC-A60EU FZ-A61HFR FZ-A61DFR | |||
Use o rótulo da data como lembrete da próxima substituição.
Filtro de Humidifi cação
Filtro de frame (cinzento)
Descarte de Filtros
Por favor descarte dos fi Itros usados de acordo com as leis e regulamentos locais.
Material do Filtro HEPA :
Material do Filtro de Humidifi cação :
RESOLUÇÃO DE PROBLEMAS
Antes de solicitar assistência, por favor reveja a tabela de Resolução de Problemas abaixo, uma vez que o problema pode não ser um mau funcionamento da unidade.
| SINTOMA RESOLUÇÃO (não é mau funcionamento) | |
| Odores e fumo não são removidos. | Limpe ou substitua os filtros se parecerem demasiado sujos.(Veja Pt-11,Pt-12,Pt-14) |
| O Monitor Frontal ilumina a verde mesmo quando o ar está impuro. | O ar pode estar impuro no momento em que a unidade foi ligada à corrente.Desligue a unidade, espere um minuto e ligue a unidade à corrente de novo. |
| O Monitor Frontal ilumina a laranja ou vermelho mesmo quando o ar está limpo. | O funcionamento do sensor é afectado se as aberturas do sensor de pó estão sujas ou bloqueadas. Limpe cuidadosamente os sensores de pó. (Veja Pt-4). |
| Estalidos ou tiques são ouvidos na unidade. | Estalidos ou tiques podem ser audíveis quando a unidade está a gerar iões. |
| O ar descarregado tem um odor. | Verifique se os filtros estão demasiado sujos.Limpe ou substitua os fi Itros.Os Purificadores de Ar Plasmacluster emitem pequenos vestígios de ozono que podem produzir um odor. |
| The unit does not operate when cigarette smoke is in the air. | A unidade está instalada num local onde é difícil o sensor detectar fumo de cigarro?As aberturas do sensor de pó estão bloqueadas ou entupidas?(Neste caso, limpe as aberturas.) (Veja Pt-4) |
| A Luz Indicadora do Filtro está acesa. | Depois de substituir os filtros, ligue o cabo de alimentação a uma tomada eléctrica e prima o Botão Reinício do Filtro. (Veja Pt-11) |
| O Monitor Frontal é desligado. | Verifi que se o Modo Luzes DESLIGADAS está seleccionado. Se sim, pressione o Botão de Controlo de Luzes para activar as luzes indicadoras. (Veja Pt-10) |
| A Luz do Indicador de Abastecimento de Água não acende quando o tanque está vazio. | Verifique a bóia de esferovite por impurezas. Limpe o Tabuleiro de Humidifi cação.Certifi que-se de que a unidade está localizada numa superfície nivelada. |
| A alavanca da água no tanque não baixa ou baixa devagar. | Verifique se o Tabuleiro de Humidificação e o Tanque de Água estão correctamente instalados. Verifi que o Filtro de Humidifi cação.Limpe ou substitua o fi Itro quando estiver demasiado sujo. (Veja Pt-14 e Pt-15). |
| As luzes do Monitor Frontal mudam de cor frequentemente. | As luzes do Monitor Frontal mudam de cor automaticamente quando impurezas são detectadas pelo sensor de pó e sensor de odor. |
SINTOMA RESOLUÇÃO (não é mau funcionamento)
Quando o Rolo / Bóia foi removido.
- Instale o Rolo / Bóia na ordem abaixo.
ROLO
Fixe o rolo no tabuleiro pelos lados.
Verifi que a direcção do rolo.

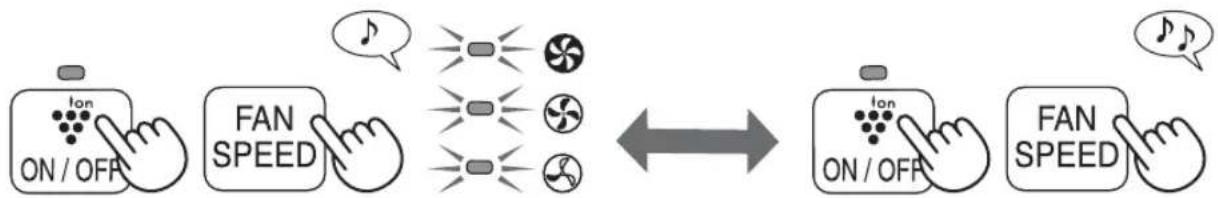

REINICIAR AUTOMÁTICO
Depois de uma falha de energia, resuma automaticamente o funcionamento quando a energia se restabelece.
O Reiniciar Automático pode ser defi nido.
- Mesmo quando a ficha está desligada ou quando o disjuntor vai abaixo durante o funcionamento, este resume no modo e definições de funcionamento anteriores se a energia se restabelecer.
LIGADO
(com a unidade DESLIGADA)
(simultaneamente por mais de 3 seg.)
CANCELAMENTO
(com a unidade DESLIGADA)
Se a lâmpada ⚙ e se ligarem durante até 10 segundos, a defi nição está completa.
RESOLUÇÃO DE PROBLEMAS
APRESENTAÇÃO DE ERRO Se o erro ocorrer de novo, contacte o Centro de Assistência Sharp.
| INDICAÇÃO DIGITAL | INDICAÇÃO DA LÂMPADA DETALHES DO ERRO SOLUÇÃO | ||
| E2 | Piscar da Luz Indicadora de Limpeza de Ar e Humidiçação | Filtro de humidade anormal. | Verifi que se o Filtro de Humidifi caçao, Tabuleiro de Humidifi caçao e Tanque de Água está apropriadamente instalados e torne a LIGAR a alimentação. |
| C1 | Piscar da Luz Indicadora da Velocidade da Ventoinha '©'. | Motor da ventoinha anormal. | DESLIGUE a alimentação para cancelar a apresentação do erro, espere um minuto e torne a LIGAR a alimentação. |
| C3 | - Sensor de temperatura-humidade anormal. | Desligue a unidade da tomada, espere um minuto e torne a ligar a unidade à tomada. | |
| C4 | - | ||
| C5 | Piscar da Luz Indicadora da Limpeza com Chuveiro lónico. | Problema na placa de circuitos. | |
| C6 | Piscar da Luz Indicadora de Limpeza de Ar. | ||
| C7 | Piscar da Luz Indicadora da Velocidade da Ventoinha '©° | ||
| C8 | Piscar da Luz Indicadora da Velocidade da Ventoinha '©'. | ||
| Modelo KC-A60EU KC-A50EU KC-A40EU | ||||||||||
| Alimentação 220 ~ 240 V 50/60 Hz | ||||||||||
| Ajuste da velocidade da ventoinha | MÁX MÉD BAIXO MÁX MÉD BAIXO MÁX MÉD BAIXO | |||||||||
| LIMPEZA DE AR | Velocidade da Ventoinha (m3/hora) | 396 270 84 306 216 60 216 | 168 48 | |||||||
| Potência Nominal (W) | 60 22 5.3 42 18 4.3 25 15 4 | |||||||||
| Nível de Ruído (dBA) | 49 40 19 49 41 16 46 40 16 | |||||||||
| LIMPEZA DE AR E HUMIDIFICAÇÃO | Velocidade da Ventoinha (m3/hora) | 366 270 120 288 216 90 180 | 144 60 | |||||||
| Potência Nominal (W) | 44 24 9 36 20 7 4 19 13 6.8 | |||||||||
| Nível de Ruído (dBA) | 47 40 24 47 41 23 42 35 20 | |||||||||
| Humidifi cação (mL/hora)*1 | 730 600 300 600 500 250 45 | 0 400 200 | ||||||||
| Tamanho da Sala Recomendado (m2)*2 ~48 | ~38 | ~26 | ||||||||
| Tamanho da sala recomendado para iões Plasmacluster de Alta Densidade (m2)*3 | ~35 | ~28 | ~21 | |||||||
| Capacidade do Tanque de Água (L) | 4.0 | 3.6 | 3.0 | |||||||
| Sensores | Pó/Odor/Temperatura e Humidade | Pó/Temperatura e Humidade | ||||||||
| Tipo de fi Itro | Colecção de pó | HEPA com Controlo Microbial *4 | ||||||||
| Desodorização | Desodorizante Lavável | |||||||||
| Comprimento do Cabo (m) | 2.0 | |||||||||
| Dimensões (mm) | 416 (L) × 295 (P) × 643 (A) | 399 (L) × 273 (P) × 603 (A) | 382 (L) × 242 (P) × 570 (A) | |||||||
| Peso (kg) | 11.0 | 9.2 | 8.1 | |||||||
*1 • A Quantidade de Humidificação muda de acordo com as temperaturas interior e exterior e com a humidade.
A Quantidade de Humidade aumenta com as subidas de temperatura ou descidas de humidade.
A Quantidade de Humidade diminui com as descidas de te
- Condições de Medida: 20º C, 30% de humidade (JEM1426).
*2 • O Tamanho de Sala Recomendado é apropriado para o funcionamento da unidade à velocidade máxima da ventoinha. • A área do Tamanho de Sala Recomendado indica o espaço onde uma certa quantidade de partículas de pó podem ser removidas em 30 minutos. *3 • Tamanho do quarto onde aproximadamente 7000 iões podem ser medidos por centímetro cúbico no centro da sala (à altura de aproximadamente 1,2 metros do chão) quando o produto é colocado perto de uma parede e operado na posição de funcionamento MED.
Alimentação em modo de espera
De forma a trabalhar com os circuitos eléctricos enquanto a ficha de alimentação está na
tomada, este produto consome cerca de 0,3 W de alimentação em modo de espera.
Para a conservação de energia, desligue o cabo de alimentação quando a unidade não estiver a
ser utilizada.
Atenção: O seu produto está identifi cado com este símbolo. Signifi ca que os produtos eléctricos e electrónicos não devem ser misturados com o lixo doméstico comum. Existe um sistema de recolhas específico co para estes produtos.
A. Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)
1. Na União Europeia
Atenção: Se quiser eliminar este equipamento, não o deve fazer juntamente com o lixo doméstico comum!
O equipamento eléctrico e electrónico deve ser tratado separadamente e ao abrigo da legislação aplicável que obriga a um tratamento, recuperação e reciclagem adequados de equipamentos eléctricos e electrónicos usados.
Após a implementação desta legislação por parte dos Estados-membros, todos os cidadãos residentes na União Europeia poderão entregar o seu equipamento eléctrico e electrónico usado em estações de recolha específicas a título gratuito*. Em alguns países* o seu revendedor local também pode recolher o seu equipamento usado a título gratuito na compra de um novo equipamento. *) Contacte as entidades locais para mais informações.
Se o seu equipamento eléctrico e electrónico usado funcionar a pilhas ou baterias, deverá eliminá-las em separado, conforme a legislação local, e antes de entregar o seu equipamento.
Ao eliminar este produto correctamente estará a contribuir para que o lixo seja submetido aos processos de tratamento, recuperação e reciclagem adequados. Desta forma é possível evitar os efeitos nocivos que o tratamento inadequado do lixo poderia provocar no ambiente e na saúde.
2. Em outros Países fora da UE
Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação.
Na Suíça: O equipamento eléctrico e electrónico é aceite, a título gratuito, em qualquer revendedor, mesmo que não tenha adquirido um novo produto. Poderá encontrar uma lista das estações de recolha destes equipamentos na página da Web www.swicho.ch ou www.sens.ch.
B. Informações sobre a Eliminação de Produtos para Utilizadores-Empresas.
1. Na União Europeia
Se o produto for usado para fi ns comerciais e quiser eliminá-lo: Contacte o seu revendedor SHARP que irá informá-lo sobre a melhor forma de eliminar o produto. Poderá ter de pagar as despesas resultantes da recolha e reciclagem do produto. Alguns produtos mais pequenos (e em pequenas quantidades) poderão ser recolhidos pelas estações locais.
Na Espanha: Contacte o sistema de recolhas público ou as entidades locais para mais informações sobre a recolha de produtos usados.
2. Em outros Países fora da UE
Se quiser eliminar este produto, contacte as entidades locais e informe-se sobre o método correcto para proceder à sua eliminação.
- Por favor leia antes de começar a operar o seu novo Purificador de Ar
- NOTA
- PORTUGUÊS
- CARACTERÍSTICAS
- CAPTURA PÓ\*
- REDUZ ODORESS
- REDUZ PÓLEN E BOLOR\*
- REFRESCA
- HUMIDIFICA
- ÍNDICE
- IMPORTANTES INSTRUÇÕES DE SEGURANÇA....Pt-2
- NOME DAS PEÇAS ......Pt-4
- PREPARAÇÃO....Pt-6
- FUNCIONAMENTO....Pt-8
- FUNÇÃO ÚTIL....Pt-10
- CUIDADOS E MANUTENÇÃO....Pt-11
- RESOLUÇÃO DE PROBLEMAS .....Pt-16
- ESPECIFICAÇÕES ......Pt-19
- IMPORTANTES INSTRUÇÕES DE SEGURANÇA
- NOTA – Interferência de rádio ou televisão
- CUIDADOS RELATIVOS AO FUNCIONAMENTO
- INSTRUÇÕES DE INSTALAÇÃO
- INSTRUÇÕES DOS FILTROS
- FRENTE / ATRÁS
- INCLUÍDO
- INSTALAÇÃO DOS FILTROS
- 1
- 2
- 4
- ENCHER O TANQUE DE ÁGUA
- CUIDADO
- FUNCIONAMENTO
- LIMPEZA DE AR E HUMIDIFICAÇÃO
- INICIAR
- PARAR
- Sobre o Modo Humidiacação Automático
- LIMPEZA DE AR
- VELOCIDADE DA VENTOINHA
- AUTO
- PÓLEN
- IÃO PLASMACLUSTER LIGADO/DESLIGADO
- LIGADO
- DESLIGADO
- FUNÇÃO ÚTIL
- CONTROLO DE LUZES
- BLOQUEIO PARA CRIANÇAS
- CANCELAMENTO
- DEFINIÇÃO DO INDICADOR SONORO
- AJUSTE DO SENSIBILIDADE DA DETECÇÃO DO SENSOR
- CUIDADOS E MANUTENÇÃO
- INDICADOR DO FILTRO
- ÍNDICE DA CUIDADOS
- DESINSTALAÇÃO DO HUMIDIFICADOR
- TANQUE DE ÁGUA
- Enxagúe o interior com pouca quantidade de água.
- NOTA para sujidade difícil de remover...
- FILTRO DE HUMIDIFICAÇÃO
- Enxagúe com muita água.
- TABULEIRO DE HUMIDIFICAÇÃO E TAMPA
- PAINEL TRASEIRO
- UNIDADE
- SUBSTITUIÇÃO DO FILTRO
- Tempo de substituição
- Modelo de Filtro de Substituição
- Descarte de Filtros
- RESOLUÇÃO DE PROBLEMAS
- SINTOMA RESOLUÇÃO (não é mau funcionamento)
- REINICIAR AUTOMÁTICO
- Alimentação em modo de espera
- Informações sobre a Eliminação de Produtos para os Utilizadores (particulares)
- Na União Europeia
- Em outros Países fora da UE
- Informações sobre a Eliminação de Produtos para Utilizadores-Empresas.
Marca : SHARP
Modelo : KC-A40EUW
Categoria : Purificador de ar
