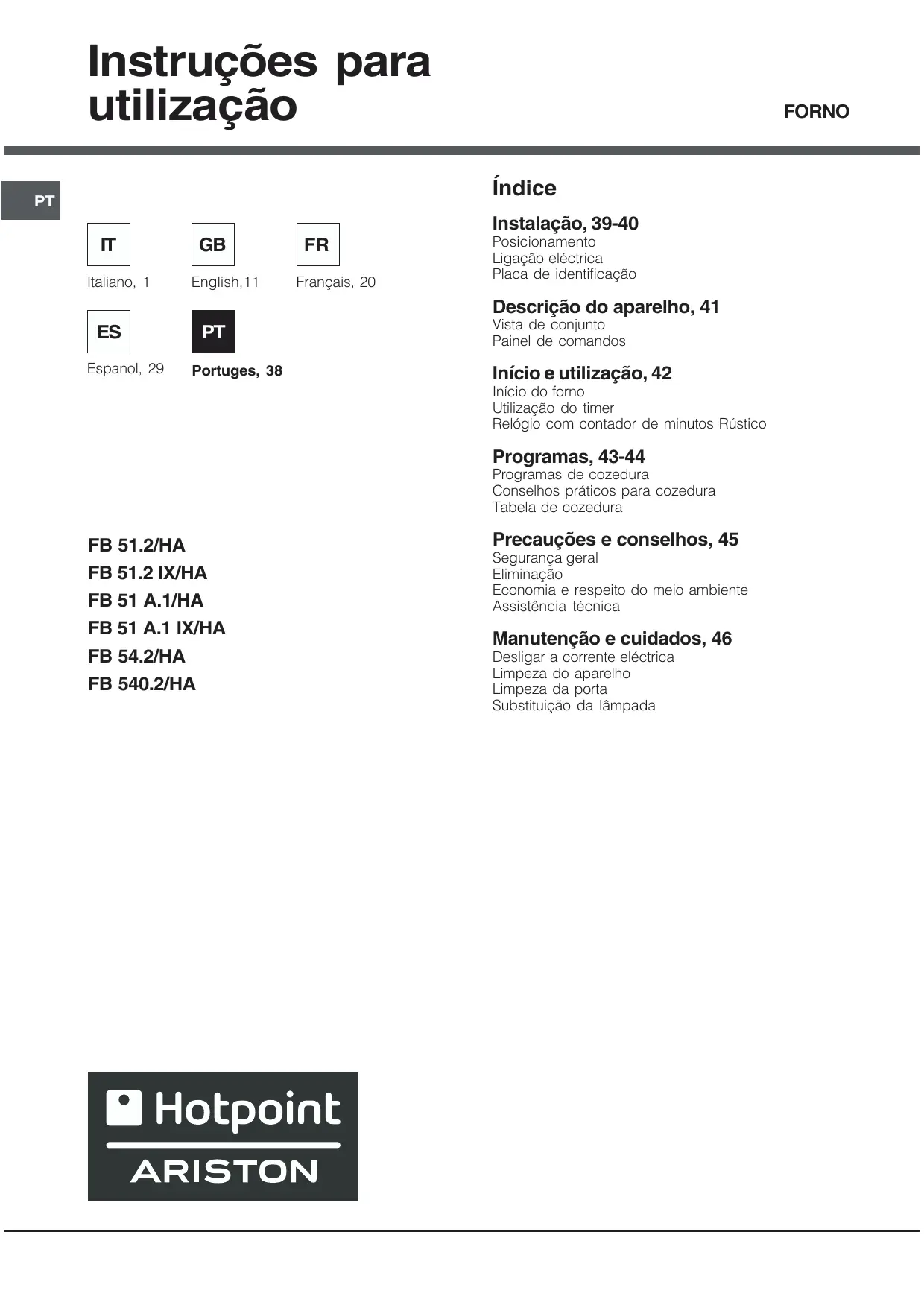

MANUAL DE UTILIZADOR FB 51 A.1 HOTPOINT

Instruções para utilização

Instalação, 39-40 Posicionamento Ligação eléctrica Placa de identificação

Descrição do aparelho, 41 ES Espanol, 29

Vista de conjunto Painel de comandos

Início e utilização, 42

Início do forno Utilização do timer Relógio com contador de minutos Rústico

Programas de cozedura Conselhos práticos para cozedura Tabela de cozedura

FB 51.2/HA FB 51.2 IX/HA FB 51 A.1/HA FB 51 A.1 IX/HA Precauções e conselhos, 45

FB 54.2/HA FB 540.2/HA Desligar a corrente eléctrica Limpeza do aparelho Limpeza da porta Substituição da lâmpada

Segurança geral Eliminação Economia e respeito do meio ambiente Assistência técnica

Manutenção e cuidados, 46

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.

Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos pessoais, materiais e a animais. Encaixe Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas.

Colocar no centro e prender Regule os 4 calços situados aos lados do forno, em correspondência aos 4 furos na moldura ao redor, em função da espessura da lateral do móvel: 20 mm. de espessura: retire a parte móvel do calço (veja a figura);

• os painéis adjacentes ao forno devem ser de material resistente ao calor; • no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.

16 mm. de espessura: utilize a segunda cavidade (veja a figura).

• para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

18 mm. de espessura: utilize a primeira cavidade, da maneira já preparada pelo fabricante (veja a figura);

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo, indicadas na placa de identificação, foram medidas para este tipo de instalação.

Para prender o aparelho no móvel: abra a porta do forno e atarraxe 4 parafusos na madeira, nos 4 furos situados na moldura ao redor. ! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

PT PT Ligação eléctrica ! Os fornos equipados com cabo de fornecimento com três pólo, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação (veja a seguir). Montagem do cabo de fornecimento 1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa ( veja a figura). 2. Desatarraxe o parafuso da braçadeira e tire-o utilizando uma chave de fendas (veja a figura). 3. Tire os parafusos dos e, em contactos L-Nseguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde ( ).

• a tomada seja compatível com a tomada do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CARACTERÍSTICAS Medidas

Ligação à rede do cabo de fornecimento eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado). No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que: • a tomada tenha uma ligação à terra e seja em conformidade com a legislação; • a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir); • a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir);

tensão de 230V ~ 50/60Hz ou 50Hz (veja a placa das características) potência máxima absorvida 2250W Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304 Modelos com ventilação para refrigeração: Consumo de energia com convecção Natural – função de aquecimento: = Tradicional; Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: >Cozedura Múltipla. Modelos sem ventilação para refrigeração: Consumo de energia com convecção Forçada – função de aquecimento: >Cozedura Múltipla; Consumo de energia da declaração de Classe com convecção Natural função de aquecimento: =Tradicional. Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: 73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores modificações - 89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações 93/68/CEE de 22/07/93 e posteriores modificações

2002/96/CE Descrição do aparelho Vista de conjunto

PT GUIAS de escorrimento das prateleiras

posição 5 posição 4 posição 3 posição 2 posição 1

* Há somente em alguns modelos.

Início e utilização PT

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente é por causa da evaporação das substâncias empregadas para proteger o forno.

Início do forno 1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS. 2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas). 3. O indicador luminosos do TERMOSTATO aceso fixo no painel dos comandos avisa que o pré aquecimento foi completado:coloque dentro os alimentos a serem cozidos. 4. Durante a cozedura é sempre possível: - modificar o programa de cozedura mediante o selector de PROGRAMAS; - modificar a temperatura mediante o selector do TERMÓSTATO; - interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”. ! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte. ! Coloque sempre os recipientes de cozedura sobre a grade fornecida. Ventilação de arrefecimento Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno. No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. ! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente. Luz do forno Acende-se se for seleccionado & mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

* Há somente em alguns modelos.

Utilização do timer* 1. Antes de mais nada, para dar corda na campainha é necessário rodar o selector do TIMER uma volta quase inteira na direcção dos ponteiros do relógio. 2. Volte na direcção contrária aos ponteiros do relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER com a referência fixa do painel de comandos. 3. O timer é um contador de minutos: quando tiver passado o tempo, toca um sinal acústico. ! O timer não comando o forno para acender-se nem se apagar.

Relógio com contador de minutos Rústico * Como acertar a hora É necessário que o forno esteja ligado à electricidade. Puxe o selector e rode-o na direcção antiorária até chegar à hora actual. Obs.: O programador funciona com electricidade, portanto, se houver falta de corrente, pára enquanto durar a interrupção. Posteriormente será necessário repetir a operação para acertar novamente a hora actual. Função contador de minutos No funcionamento contador de minutos é programado o momento a partir do qual começa uma contagem regressiva. Esta função não comanda para acender nem apagar o forno, somente emite um alarme acústico quando o tempo esgotar-se. Como regular o contador de minutos Rode o selector na direcção antiorária até o indicador chegar ao tempo desejado (escala interior), visível no visor. A contagem do tempo começará imediatamente. Para parar de tocar, ou para utilizar apenas a função relógio, coloque o indicador no símbolo .

Programas Programas de cozedura

Conselhos práticos para cozedura

! Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX., excepto:

! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.

• GRILL (é aconselhável configurar somente em MÁX.);

• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).

! Nas cozeduras de GRILL e GRATIN, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

= Programa de FORNO TRADIÇÃO COZEDURA MÚLTIPLA Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de uma prateleira haverá má distribuição da temperatura.

• Utilize as posições 2 e 4 das prateleiras, coloque na 2 os alimentos que necessitarem de mais calor.

> Programa de COZEDURA MÚLTIPLA Activam-se todos os elementos aquecedores (superior e inferior) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

? Programa FORNO DE CIMA Acende-se o elemento aquecedor superior. Esta função pode ser utilizada para retoques na cozedura.

@ Programade GRILL Acende-se o elemento aquecedor superior. A temperatura muito alta e directa do grill possibilita corar imediatamente a superfície dos alimentos que, como obstruem a saída dos líquidos, mantém o interior mais macio. A cozedura no grill é especialmente aconselhada para os pratos que necessitarem de alta temperatura na superfície: bifes de vitela ou vaca, entrecôte, filés, hambúrgueres et, ... Alguns exemplos de utilização estão apresentados na parágrafo “Conselhos práticos para a cozedura”. Coza com a porta do forno fechada.

• Coloque a bandeja pingadeira embaixo e a grade em cima. GRILL • Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade. • É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato; PIZZA • Para cozer bem uma pizza utilize o programa de COZEDURA MÚLTIPLA. • Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante. • No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

A Programa de GRATIN Activa-se o elemento aquecedor superior e começa a funcionar a ventoinha. Une a irradiação térmica unidirecional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

Posição das prateleiras

Pré aquecimento (minutos)

Pato Carne de vitela ou vaca assada Carne de porco assada Biscoitos (de massa tenra) Tortas doces Pizza (em 2 prateleiras) Lasanha Cordeiro Frango assado com batatas Cavala Plum cake Bignés (em 2 prateleiras) Biscoitos (em 2 prateleiras) Pão-de-ló (em 1 prateleira) Pão-de-ló (em 2 prateleiras) Tortas salgadas

1 1 1 1 1 1 1 1+1 1 1 0.5 0.5 0.5 1 1.5

Linguado e chocas Espetinhos de calamares e camarão Filé de bacalhau Verduras na grelha Bife de vitela Costeletas Hambúrgueres Cavala Tostas Frango na grelha Chocas

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com as regras internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

• Não coloque objectos pesados sobre a porta do forno aberta.

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas. • Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais. • Para deslocar o aparelho pegue-o sempre pelos cabos para este fim, situados aos lados do forno. • Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos. • Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. • Durante o uso do aparelho os elementos de aquecimento e algumas partes da porta do forno ficam muito quentes. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas. • Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. • Não tape as aberturas de ventilação e de eliminação de calor. • Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes. • Utilize luvas de forno para colocar e tirar recipientes; • Não forre o fundo do forno com folhas de alumínio. • Não guarde material inflamável no forno: se o aparelho for inadvertidamente colocado a funcionar, poderão arder. • Assegure-se sempre que os selectores estejam na posição “l”/”¡” quando não estiver a utilizar o aparelho.

• A directiva Europeia 2002/96/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Os consumidores devem contactar as autoridades locais ou os pontos de venda para solicitar informação referente ao local apropriado onde devem depositar os electrodomésticos velhos.

Economia e respeito do meio ambiente • Se utilizar o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, colabora-se para reduzir a carga de absorção do fornecimento de electricidade. • É recomendável realizar as cozeduras ao GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%). • Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Assistência técnica Comunique: • o modelo da máquina (Mod.) • o número de série (S/N) Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

• Não puxe pelo cabo para deslizar a ficha da tomada eléctrica, pegue pela ficha. • Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica. • Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

Manutenção e cuidados

PT Desligar a corrente eléctrica

Verificação das guarnições

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica).. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Limpeza do aparelho • As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas. • O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos. • Os acessórios podem ser lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa, é possível retirar a porta do forno. 1. abra a porta inteiramente (veja a figura); 2. levante e rode as alavancas situadas nas duas dobradiças;

3. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

Substituição da lâmpada Para substituir a lâmpada de iluminação do forno: 1. Desatarraxe a tampa em vidro do bocal da lâmpada. 2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14. 3. Retire a tampa (veja a figura).
