MANUAL DE UTILIZADOR SBLH 202A V HOTPOINT

FUNZIONAMENTO FRIGORIFERO Tasto

ALIMENTAZIONE Manopola

FUNZIONAMENTO CONGELATORE

• Manopola FUNZIONAMENTO FRIGORIFERO

per regolare la temperatura del vano frigorifero.

automáticamente (luz testigo apagada).

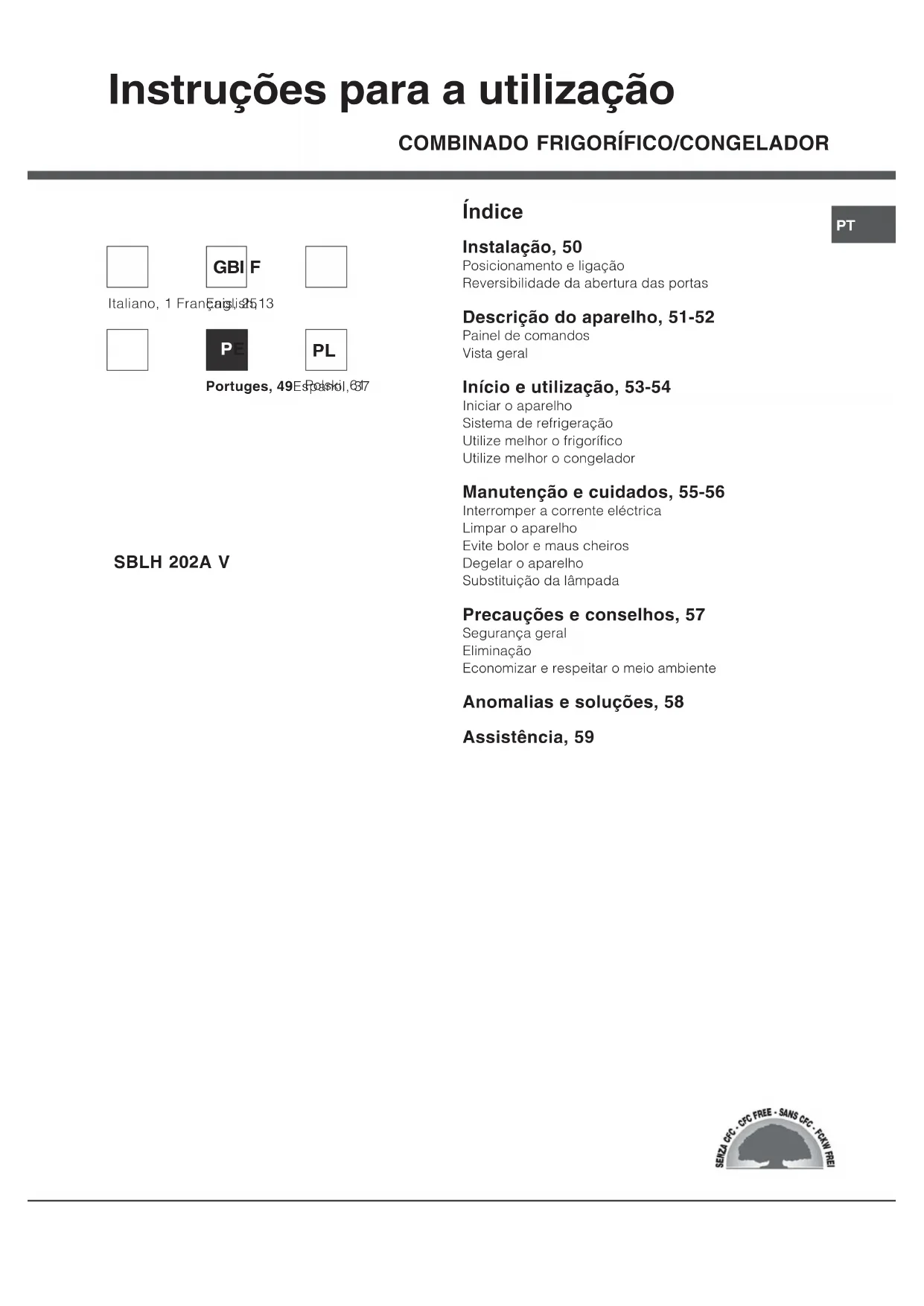

01/2011 - Xerox FabrianoPT COMBINADO FRIGORÍFICO/CONGELADOR Instruções para a utilização

Posicionamento e ligação

Reversibilidade da abertura das portas

Descrição do aparelho, 51-52

Início e utilização, 53-54

Sistema de refrigeração

Utilize melhor o frigorífico

Utilize melhor o congelador

Manutenção e cuidados, 55-56

Interromper a corrente eléctrica

Evite bolor e maus cheiros

Substituição da lâmpada

Precauções e conselhos, 57

Economizar e respeitar o meio ambiente

Anomalias e soluções, 58

PT Instalação ! É importante guardar este folheto para poder consultá-lo aqualquer momento. No caso de venda, cessão ou mudança,assegure-se que o mesmo permaneça junto com o aparelhopara informar ao novo proprietário sobre o funcionamento eas suas respectivas advertências. !

Leia com atenção as instruções: há informaçõesimportantes sobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento1. Posicione o aparelho num ambiente bem ventilado e nãohúmido.2. Não tape as grades traseiras de ventilação: o compressore o condensador emitem calor e necessitam de uma boaventilação para funcionarem bem e os consumos deelectricidade diminuírem.3. Deixe uma distância de pelo menos 10 cm. entre a partesuperior do aparelho e os móveis que houver acima, e depelo menos 5 cm. entre as laterais e os móveis/paredesaos lados.4. Deixe o aparelho longe de fontes de calor (a luz do soldirecta, um fogão eléctrico). 5. Para manter uma distância ideal entre o produto e a

parede posterior, montar os distanciadores presentes

no kit de instalação seguindo as instruções presentes

na folha dedicada. Nivelamento1. Instale o aparelho sobre um piso plano e rígido.2. Se o pavimento não for perfeitamente horizontal, paracompensar, desatarraxe ou atarraxe os pés dianteiros.Ligação eléctricaDepois do transporte, posicione o aparelho na vertical eaguarde pelo menos 3 horas antes de ligar o sistemaeléctrico. Antes de colocar a ficha na tomada eléctrica,certifique-se que:• a tomada tenha uma ligação à terra e seja emconformidade com a legislação;• a tomada tenha a capacidade de suportar o cargamáxima.de potência da máquina, indicada na placa deidentificação situada no compartimento frigorífico embaixo à esquerda (p. ex.: 150 W);• a tensão de alimentação seja entre os valores indicadosna placa de identificação, situada embaixo à esquerda(p. ex.: 220-240 V);• a tomada seja compatível com a ficha do aparelho.Em caso contrário peça a substituição da ficha a umtécnico autorizado (veja a Assistência); não utilizeextensões nem tomadas múltiplas.! Com o aparelho instalado, deve ser fácil o acesso ao caboeléctrico e à tomada eléctrica.! O cabo não deve ser dobrado nem sofrer pressões.! O cabo deve ser verificado periodicamente e substituídosomente por técnicos autorizados (veja a Assistência).! A empresa exime-se de qualquer responsabilidade seestas regras não forem obedecidas. Reversibilidade da abertura das portas

FUNCIONAMENTO DO FRIGORÍFICO Tecla de

SUPER FREEZE Indicador luminoso da

ALIMENTAÇÃO Selector de

FUNCIONAMENTO DO CONGELADOR

• Selector de FUNCIONAMENTO DO FRIGORÍFICO

para regular a temperatura do compartimento

é a temperatura ideal com consumos baixos.

é a função Holiday (

• Tecla de SUPER COOL

(refrigeração rápida) para

baixar rapidamente a temperatura do

compartimento frigorífico. Quando for premida

acende-se o indicador luminoso SUPER COOL (

• Indicador luminoso amarelo de SUPER COOL

(refrigeração rápida):

acende-se quando for premida a tecla SUPER COOL.

• Indicador luminoso verde de ALIMENTAÇÃO:

acende-se quando o aparelho estiver ligado à rede

• Tecla de SUPER FREEZE (congelação rápida) para

congelar alimentos frescos. Quando for premida

acende-se o indicador luminoso de SUPER FREEZE

veja Início e utilização

• Indicador luminoso amarelo de SUPER FREEZE

(congelação rápida): acende-se quando for

premida a tecla de SUPER FREEZE .

• Selector de FUNCIONAMENTO DO CONGELADOR

para regular a temperatura do compartimento

é a temperatura ideal para consumos baixos.

desliga o aparelho, inclusive o frigorífico.

! Os indicadores luminosos também servem para

• Variáveis em número e/ou na posição.

* Presente somente em alguns modelos. Prateleira extraível daporta VÃO PARAGUARDAROBJECTOS • Prateleira paraGARRAFASPainel de comandosLÂMPADA ( veja a Manutenção ) PRATELEIRA • Gaveta paraFRUTAS eHORTALIÇASCompartimento paraCONGELAÇÃO eCONSERVAÇÃOCompartimento paraCONSERVAÇÃO PEZINHOde regulação Visão geral Estas instruções sobre a utilização são válidas para vários modelos, portanto é possível que na figura hajapormenores diferentes do aparelho que adquiriu. Há uma descrição dos assuntos mais complexos nas páginasseguintes. PURE WIND/PURE WIND PLUS*RALADOR *PT

Iniciar o aparelho ! Antes de iniciar o aparelho, obedeçaas instruções para a instalação ( veja a Instalação

). ! Antes de ligar o aparelho limpe bem oscompartimentos e os acessórios com água morna ebicarbonato.! Este aparelho é equipado com um controlo paraprotecção do motor que deixa o compressor iniciarsomente cerca da 8 minutos depois de ser ligado. Istoacontece também depois de qualquer interrupção naalimentação eléctrica, voluntária ou involuntária(corte).1. coloque o selector de FUNCIONAMENTO DOCONGELADOR em ; 2. Ligue a ficha na tomada e certifique-se que oindicador luminoso verde de ALIMENTAÇÃOacende-se.3. Rode o selector de FUNCIONAMENTO DOFRIGORÍFICO até um valor médio. Depois dealgumas horas será possível guardar alimentos nofrigorífico.4. Rode o selector de FUNCIONAMENTO DOCONGELADOR até um valor médio e prima a teclaSUPER FREEZE (congelação rápida): o indicadorluminoso amarelo de SUPER FREEZE se acenderá.E se apagará quando o congelador tiver chegado àtemperatura ideal: será então possível guardaralimentos dentro. Sistema de refrigeração PURE WIND/PURE WIND PLUS*Pode ser reconhecido pela presença do dispositivo naparede superior do compartimento frigorífico ( veja a

A B B B A Pure Wind /PURE WIND PLUS optimiza ao máximoa circulação do ar, melhorando a eficácia doevaporador e ajudando a alcançar mais rapidamentea temperatura correcta no interior do frigorífico apóscada abertura.O ar soprado (A) arrefece em contacto com a paredefria, enquanto que o ar mais quente (B) é aspirado (

). A parede posterior apresenta-se coberta de gelo ougotinhas de água, conforme o compressor esteja emfuncionamento ou em pausa.Se configurar–se o selector de FUNCIONAMENTO DOFRIGORÍFICO em valores altos, com grandesquantidades de alimentos e com uma temperaturaambiente alta, o aparelho poderá funcionarcontinuamente, e favorecer uma formação excessivade gelo e consumos de electricidade excessivos:para evitar isto, coloque o selector em valores maisbaixos (o gelo será derretido automaticamente). Utilize melhor o frigorífico • Para regular a temperatura utilize o selector deFUNCIONAMENTO DO FRIGORÍFICO (veja aDescrição ). • Prima a tecla de SUPER COOL (refrigeração rápida)para baixar a temperatura em pouco tempo, porexemplo quando encher o compartimento depois demuitas compras. A função desactiva-seautomaticamente depois que tiver passado o temponecessário.• Coloque somente alimentos frios ou levemente mornos,mas não quentes (veja Precauções e conselhos ). • Lembre-se que os alimentos cozidos não se mantêmmais tempo do que os crus.• Não guarde líquidos em recipientes destampados:poderão provocar aumento de humidade comconsequente formação decondensação.PRATELEIRAS: vidro ou degrade.Podem ser extraídas e têmaltura regulável mediante asguias para este fim ( veja a

figura ), para introduzirrecipientes ou alimentos de tamanho grande. Pararegular a altura não é necessário retirar inteiramentea prateleira.

PT Utilize melhor o congelador

• Para regular a temperatura utilize o selector de

FUNCIONAMENTO DO CONGELADOR (

• Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos

devem ser cozidos para ser consumados (dentro de

• Os alimentos frescos a serem congelados não devem

ser colocados encostados nos já congelados; mas

devem ser guardados no compartimento superior de

CONGELAÇÃO e CONSERVAÇÃO no qual a

temperatura desce para menos de -18°C e assegura

uma boa velocidade de congelação.

• Não coloque no congelador garrafas de vidro

contendo líquidos, tampadas ou fechadas

hermeticamente, porque poderão partir-se.

• A quantidade máxima diária de alimentos a ser

congelada é indicada na placa de identificação,

- para pequenas quantidades, menores da indicada na

placa de identificação, prima a tecla SUPER FREEZE

(congelação rápida) (acende-se o respectivo indicador

luminoso amarelo), coloque os alimentos dentro e feche

a porta. A função desactiva-se automaticamente depois

de 24 horas ou quando se chegar às temperaturas

ideais (indicador luminoso apagado);

- para grandes quantidade, superiores do que a

indicada na placa de identificação, mantenha

pressionada a tecla SUPER FREEZE (congelação

rápida) até o respectivo indicador luminoso começar a

piscar. Depois de 24 horas o indicador luminoso pára

de piscar a passa a estar aceso fixo: guarde os

alimentos dentro e feche a porta. Depois de mais 24

horas a função desactiva-se automaticamente (apaga-

se o indicador luminoso).

• A fim de obter um espaço maior no compartimento

congelador, é possível tirar as gavetas das suas

posições (excepto aquela mais baixa ou a eventual

gaveta COOL CARE ZONE com temperatura

variável) e guardar os alimentos directamente nas

chapas de evaporação.

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não

abra a porta do congelador: desta maneira os

alimentos congelados em casa ou industriais não

sofrerão alterações durante aproximadamente 9 ~ 14PT

Manutenção e cuidados

Interromper a corrente eléctrica

Durante as operações de limpeza e manutenção é

necessário isolar o aparelho da rede eléctrica:

1. coloque o selector de FUNCIONAMENTO DO CONGELADOR em

2. desligue a ficha da tomada eléctrica.

! Se não se obedecer este processo, o alarme poderá

disparar: mas isto não será um sintoma de anomalia.

Para restabelecer o funcionamento normal é suficiente

colocar o selector de FUNCIONAMENTO DO CONGELADOR no valor que desejar. Para isolar o

aparelho realize as operações apresentadas nos

• As partes externas, as partes internas e as

guarnições de borracha podem ser limpadas com

uma esponja molhada de água morna e

bicarbonato de sódio ou sabão neutro. Não

empregue solventes, abrasivos, água de javel nem

• Os acessórios removíveis podem ser colocados de

molho em água quente e sabão ou detergente para

pratos. Enxagúe-os e enxugue-os com cuidado.

• Na parte de trás do aparelho tende a acumular-se

poeira, que pode ser eliminada, depois de ter

desligado o aparelho e retirado a ficha da tomada

eléctrica, utilizando delicadamente o bocal comprido

de um aspirador de pó, regulado numa potência

Evite bolor e maus cheiros

• Este aparelho foi fabricado com materiais

higiénicosque não transmitem odores. Para manter

esta característica é necessário os alimentos serem

sempre protegidos e bem fechados. Isto também

evitará a formação de manchas.

• Se for deixar o aparelho muito tempo desligado,

limpe-o por dentro e deixe as portas abertas.

Se for partir para férias longas, não é necessário

desligar o aparelho, porque o mesmo é equipado com

uma função que possibilita, com um pequeno

consumo de electricidade, manter a temperatura do

compartimento frigorífico ao redor de 15°C (para

proteger produtos de maquilhagem e cosméticos

contra o calor); enquanto que a temperatura do

congelador deve ser configurada no mínimo

indispensável para a conservação dos alimentos.

Para activar esta função: configure o selector de

FUNCIONAMENTO DO FRIGORÍFICO em

Tocará um aviso acústico duplo breve para confirmar

a activação; por outro lado a desactivação é indicada

por um único aviso acústico.

Descongelar o aparelho

! Obedeça as seguintes instruções.

Descongelar o compartimento frigorífico

Este frigorífico é equipado com degelo automático: a

água derretida é conduzida para a parte traseira

através de um furo de descarga (

compressor evapora-se.

A única intervenção a

necessário degelar manualmente:

1. na véspera, prima a tecla de SUPER FREEZE

(acende-se o indicador luminoso amarelo de

SUPERFREEZE) para esfriar ainda mais os

2. Esta função desactiva-se automaticamente depois

de 24 horas, mas também pode ser desactivada a

qualquer momento se pressionar de novo a tecla de

SUPER FREEZE; depois disto posicione o selector

de FUNCIONAMENTO DO CONGELADOR em

, lembre-se que esta operação também desliga o

3. Envolva os alimentos congelados industrialmente

ou em casa com folhas de papel e guarde-os num

4. Deixe a porta aberta até o gelo ter-se derretido

inteiramente; para facilitar a operação coloque

recipientes com água morna dentro do

compartimento congelador.

são equipados com um

para conduzir a água

para fora. Deixe a água

6. Limpe e enxugue o compartimento congelador com

cuidado antes ligar novamente o aparelho.

7. Antes de introduzir os alimentos no compartimento

do congelador, aguardar aproximadamente duas

horas para o restabelecimento das condições

ideais de conservação.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do

compartimento frigorífico, desligue a ficha da tomada

de corrente. Obedeça as seguintes instruções.

Para obter acesso à lâmpada, retire a protecção da

maneira indicada na figura.

Substitua-a por uma de potência análoga à indicada

na protecção (15 W o 25 W).

Precauções e conselhos

! Este aparelho foi projectado e fabricado em

conformidade com as regras internacionais de

segurança. Estas advertências são fornecidas para

razões de segurança e devem ser lidas com atenção.

Esta aparelhagem é em conformidade com a

seguintes Directivas da Comunidade

- 73/23/CEE do 19/02/73 (Baixa Tensão) e

sucessivas modificações;

- 89/336/CEE do 03/05/89 (Compatibilidade

Electromagnética) e sucessivas modificações.

• Este aparelho foi concebido para uma utilização de

tipo não profissional, no âmbito de uma morada.

• Este aparelho deve ser utilizado somente por pessoas

adultas, para conservar e congelar alimentos,

segundo as instruções apresentadas neste folheto.

• Este aparelho não deve ser instalado ao ar livre

mesmo se num sítio abrigado, porque é muito

perigoso deixá-lo exposto à chuva e temporais.

• Não toque neste aparelho com os pés descalços nem

com as mãos ou os pés molhados ou húmidos.

• Não toque nas partes de refrigeração internas:

há perigo de queimaduras e feridas.

• Não puxe o cabo eléctrico para desligar a ficha da

tomada, mas pegue pela ficha.

• É necessário desligar a ficha da tomada antes de

realizar operações de limpeza e manutenção. Não é

suficiente colocar os selectores de regulação da

temperatura na posição

(aparelho desligado)

para eliminar todos os contactos eléctricos.

• Não coloque na boca cubos de gelo assim que os

retirar do congelador.

• Não é previsto que este aparelho seja utilizado por

pessoas (incluso crianças) com reduzidas

capacidades físicas, sensoriais ou mentais, por

pessoas inexperientes ou sem conhecimento, a

não ser que sejam vigiadas ou que tenham

recebido instruções preliminares sobre o uso do

aparelho por parte de uma pessoa responsável

pela sua segurança. As crianças deveriam ser

vigiadas para evitar que brinquem com o aparelho.

• Os embalagens não são brinquedos para as

• Eliminação do material de embalagem: obedeça as

regras locais, ou reutilize as embalagens.

• A directiva Europeia 2002/96/CE referente à gestão

de resíduos de aparelhos eléctricos e electrónicos

(RAEE), prevê que os electrodomésticos não

devem ser escoados no fluxo normal dos resíduos

sólidos urbanos. Os aparelhos desactualizados

devem ser recolhidos separadamente para

optimizar a taxa de recuperação e reciclagem dos

materiais que os compõem e impedir potenciais

danos para a saúde humana e para o ambiente. O

símbolo constituído por um contentor de lixo

barrado com uma cruz deve ser colocado em todos

os produtos por forma a recordar a obrigatoriedade

de recolha separada.

Os consumidores devem contactar as autoridades

locais ou os pontos de venda para solicitar

informação referente ao local apropriado onde

devem depositar os electrodomésticos velhos.

Economizar e respeitar o meio

• Instale este aparelho num ambiente fresco e bem

ventilado, proteja-o contra a exposição directa aos

raios do sol, não o coloque perto de fontes de

• Para colocar ou retirar alimentos, abra as portas

deste aparelho o mais rapidamente possível.

Cada vez que abrir as portas causa um notável

• Não encha este aparelho com alimentos demais:

para uma boa conservação, o frio deve poder

circular livremente. Se impedir-se a circulação, o

compressor funcionará continuamente.

• Não coloque dentro alimentos quentes: aumentarão

a temperatura interna forçando o compressor a

funcionar muito, com grande desperdício de

• Descongele este aparelho quando se formar gelo

); uma camada grossa de gelo

torna mais difícil a transmissão do frio aos

alimentos e aumenta o consumo de energia.

• Mantenha as guarnições eficientes e limpas, de

maneira que adiram bem nas portas e não deixem

PT Anomalias e soluções

Pode acontecer que este aparelho não funcione. Antes de telefonar à Assistência técnica (

verifique se não se trata de um problema fácil de resolver com a ajuda da seguinte lista.

Anomalias: O indicador luminoso verde deALIMENTAÇÃO não se acende.O motor não inicia.Os indicadores luminosos estãoacesos fracos.a) O alarme está a tocar.b) O alarme está a tocar e os doisindicadores luminosos amarelos a piscar.c) O alarme está a tocar e os doisindicadores luminosos amarelos e overde estão a piscar.O indicador luminoso verdeALIMENTAÇÃO é intermitente.O frigorífico e o congelador refrigerampouco.Os alimentos congelam-se no frigorífico.O motor está a funcionar continuamente.A ventoinha PURE WIND não gira.O aparelho está a fazer ruído.A temperatura de algumas partesexternas do frigorífico é elevadaNo fundo do frigorífico há água. Possíveis cause / Solução: • A ficha não está ligada na tomada eléctrica ou não está bem ligada eportanto não há contacto, ou então não há corrente em casa.• Este aparelho é equipado com um controlo de protecção para o motor ( veja Início e utilização ). • Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada parainverter os pinos.a) A porta do frigorífico permaneceu aberta mais do que dois minutos.O aviso acústico pára de tocar quando a porta for fechada. Ou não foirealizado um procedimento certo para desligar (veja a Manutenção ).

b) Este aparelho avisa se houver aquecimento excessivo do congelador. É aconselhado verificar o estado dos alimentos: poderá ser necessário deitá-los fora.c) Este aparelho avisa se o congelador aquecer-se de maneira perigosa: osalimentos devem ser deitados fora.b/c) Em ambos estes casos o congelador mantém-se numa temperatura aoredor de 0°C para não congelar novamente os alimentos.Para desactivar o aviso acústico: abra e feche a porta do frigorífico. Pararestabelecer o funcionamento normal: coloque o selector deFUNCIONAMENTO DO CONGELADOR na posição de (desligado) eligue novamente o aparelho.• O aparelho não funciona correctamente. Contacte a Assistência Técnica.• As portas não se fecham bem ou as guarnições estão estragadas.• As portas são abertas com frequência excessiva.• Os selectores de FUNCIONAMENTO não estão na posição certa (veja aDescrição ). • O frigorífico ou o congelador foram enchidos demais.• O selector de FUNCIONAMENTO DO FRIGORÍFICO não está na posiçãocerta (veja a Descrição ). • Os alimentos estão encostados na parede traseira.• A tecla de SUPER FREEZE (congelação rápida) foi premida: o indicadorluminoso amarelo de SUPER FREEZE está aceso ou a piscar (veja aDescrição ). • A porta não está bem fechada ou é aberta continuamente.• A temperatura do ambiente externo está muito alta.• A espessura do gelo ultrapassa 2 ~ 3 mm. (veja a Manutenção ). • O sistema PURE WIND activa-se automaticamente somente quandonecessário para restabelecer as condições ideais no interior docompartimento frigorífico.• O aparelho não foi instalado bem plano (veja a Instalação )

. • O aparelho foi instalado entre móveis ou objectos que vibram e emitem ruídos.• O gás refrigerante interno produz um ruído leve mesmo quando o compressorestiver parado: não é um defeito, é normal.• As temperaturas elevadas são necessárias para evitar a formação decondensa em particulares zonas do produto• O furo de descarga da água está entupido (veja a Manutenção ). + aviso acústicoAquecimentoperigoso+ aviso acústicoAquecimentoexcessivoPT

Antes de contactar a Assistência técnica:

Verifique se pode resolver sozinho a anomalia (

veja as Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e o inconveniente detectado continuar,

contactar o Centro de Assistência mais próximo.

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa

de identificação situada no compartimento

frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a instalação de peças sobresselentes não

originais para reposição.

ClassClase N Classe Assistência
