MANUAL DE UTILIZADOR EBDH 18242 F HOTPOINT

Instruções para a utilização

COMBINADO FRIGORÍFICO/CONGELADOR

Instruções para a utilização, 2

Descrição do aparelho, 9

Descrição do aparelho, 14

Reversibilidade da abertura das portas, 16

Início e utilização, 41

Manutenção e cuidados, 43

Precauções e conselhos, 43

Anomalias e soluções, 44

Antes de contactar a Assistência técnica:

Verifique se pode resolver sozinho a anomalia (

Anomalias e Soluções

• Se, apesar de todos os controlos, o aparelho não funcionar e

o inconveniente detectado continuar, contactar o Centro de

Assistência mais próximo.

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)

Estas informações encontram-se na placa de identificação situada

no compartimento frigorífico embaixo à esquerda.

Nunca recorrer a técnicos não autorizados e negar sempre a

instalação de peças sobresselentes não originais para

Descrição do aparelho

Painel de comandos 1. ON/OFF (liga/desliga)Pressionando esta tecla é possível ligar e desligar o inteiro aparelho(quer o compartimento frigorífico, quer o compartimento congelador).O LED vermelho indica que o aparelho está desligado, o LED verdeque está a funcionar.2. Regulação da Temperatura do FRIGORÍFICO e Possibilitam modificar a configuração da temperatura do frigorífico,com a respectiva confirmação no display da temperatura seleccionada.3. Display FRIGORÍFICOVisualiza a temperatura definida para o compartimento frigorífico.4. I-CAREPara activar e desactivar a função I-CARE (a temperatura ideal comconsumos mínimos). Com a activação desta função, no tecladoacende-se o LED I-CARE. A pressão prolongada durante 8 segundos da tecla I-CARE fará com que o LED respectivo fique intermitente e permitirá a regulação da temperatura +4 °C, +5 °C,+6 °C no vão Frigorífico e -18 °C, -19 °C, -20 °C no vãoCongelador.Após dez minutos da última interacção com o utilizador,o display entrará na modalidade de economia energética.Para sairda modalidade de economia energética é suficiente carregar numatecla qualquer ou abrir a porta do frigorífico.5. ALARMEFoi registada uma situação de alarme no produto (veja a secçãoAnomalias e soluções).6. CHILD LOCKConsente activar ou desactivar o bloqueio das teclas do painel decomandos para evitar involuntárias activações por parte das crianças.No teclado, acende-se o LED CHILD LOCK.7. Regulação da Temperatura do CONGELADOR e Possibilitam modificar a configuração da temperatura do congelador,com a respectiva confirmação no display da temperatura configurada.8. Display CONGELADORVisualiza a temperatura definida para ocompartimento congelador.9. SUPER COOLPossibilita activar ou desactivar a função SUPERCOOL (arrefecimento rápido). No teclado acende-se o LED SUPER COOL e no visor do frigoríficoaparece “SC”.10. SUPER FREEZEPossibilita activar ou desactivar a função SUPERFREEZE (congelamento rápido). No teclado acende-se o LED SUPER FREEZE e no visor do frigoríficoaparece “SF”.11. HOLIDAYPossibilita activar ou desactivar a função HOLIDAY(no teclado acende-se o LED HOLIDAY) e no visordo frigorífico e do congelador aparecemrespectivamente as temperaturas +12°C e -18°C.Após dez minutos desde a última interacção com ousuário, o display entrará na modalidade de economiaenergética (veja função I-CARE).12. ICE PARTYConsente activar ou desactivar a função ICE PARTY(reduz a temperatura do congelador pelo temponecessário para esfriar uma garrafa). No teclado,acende-se o LED ICE PARTY. 

                                 10

Descrição do aparelho

Estas instruções sobre a utilização são válidas para vários modelos,

portanto é possível que na figura haja pormenores diferentes do

aparelho que adquiriu. Há uma descrição dos assuntos mais

complexos nas páginas seguintes.

1 PEZINHO de regulação

2 Compartimento para CONSERVAÇÃO

3 Compartimento para CONGELAÇÃO e CONSERVAÇÃO

4 Gaveta para FRUTAS e HORTALIÇAS *

8 LÂMPADA (veja a Manutenção)

9 Prateleira extraível da porta VÃO PARA GUARDAR OBJECTOS *

10 Prateleira para GARRAFAS

* Variáveis em número e/ou na posição, presente somente em

llame al servicio de Asistencia Técnica.

Reversibilidade da abertura das portas

No caso em que se torne necessário inverter o sentido de abertura

das portas, contacte o serviço de Assistência Técnica.



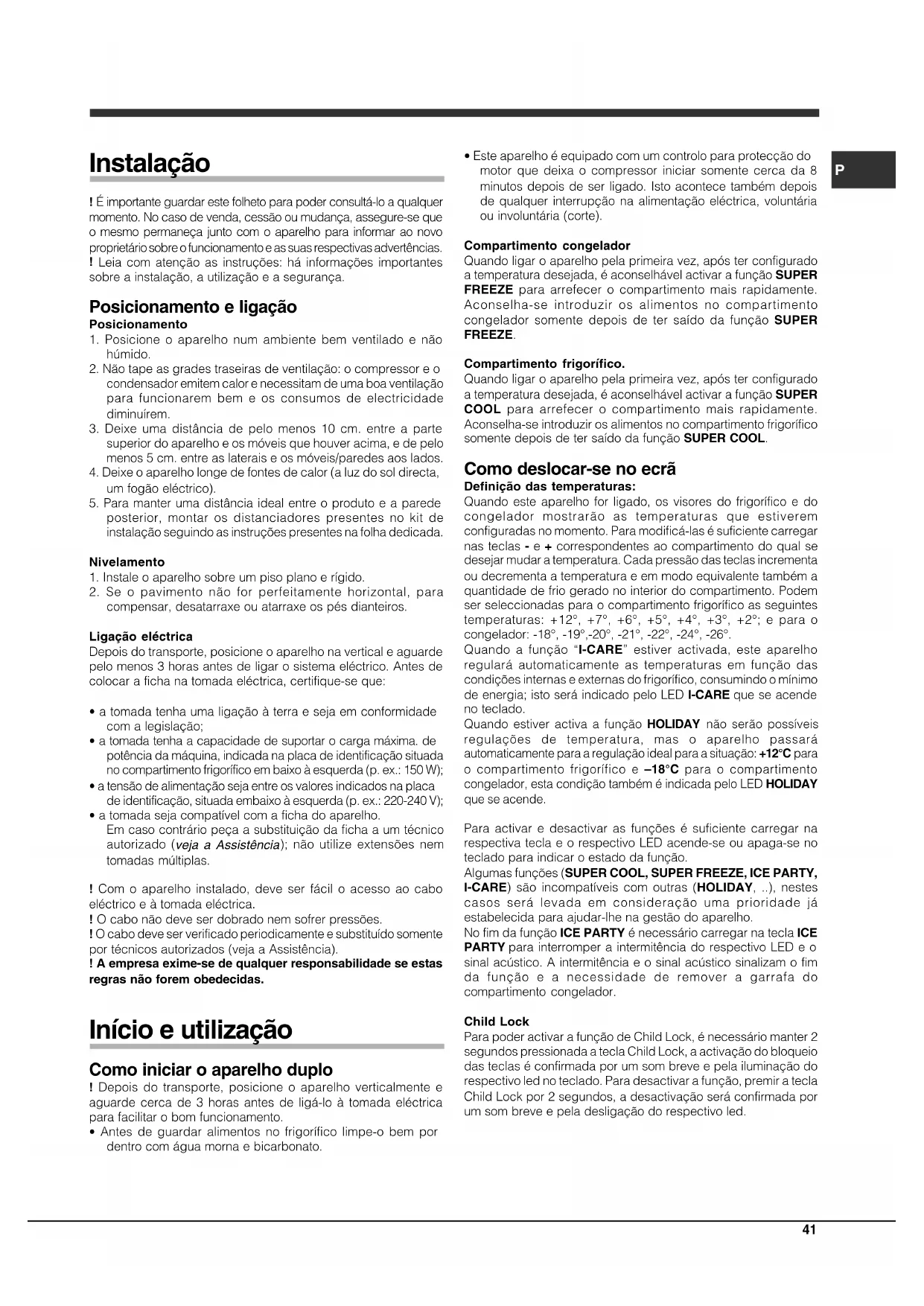

Instalação ! É importante guardar este folheto para poder consultá-lo a qualquermomento. No caso de venda, cessão ou mudança, assegure-se queo mesmo permaneça junto com o aparelho para informar ao novoproprietário sobre o funcionamento e as suas respectivas advertências. !

Leia com atenção as instruções: há informações importantessobre a instalação, a utilização e a segurança. Posicionamento e ligação Posicionamento1. Posicione o aparelho num ambiente bem ventilado e nãohúmido.2. Não tape as grades traseiras de ventilação: o compressor e ocondensador emitem calor e necessitam de uma boa ventilaçãopara funcionarem bem e os consumos de electricidadediminuírem.3. Deixe uma distância de pelo menos 10 cm. entre a partesuperior do aparelho e os móveis que houver acima, e de pelomenos 5 cm. entre as laterais e os móveis/paredes aos lados.4. Deixe o aparelho longe de fontes de calor (a luz do sol directa,um fogão eléctrico).5. Para manter uma distância ideal entre o produto e a paredeposterior, montar os distanciadores presentes no kit deinstalação seguindo as instruções presentes na folha dedicada.Nivelamento1. Instale o aparelho sobre um piso plano e rígido.2. Se o pavimento não for perfeitamente horizontal, paracompensar, desatarraxe ou atarraxe os pés dianteiros.Ligação eléctricaDepois do transporte, posicione o aparelho na vertical e aguardepelo menos 3 horas antes de ligar o sistema eléctrico. Antes decolocar a ficha na tomada eléctrica, certifique-se que:• a tomada tenha uma ligação à terra e seja em conformidadecom a legislação;• a tomada tenha a capacidade de suportar o carga máxima. depotência da máquina, indicada na placa de identificação situadano compartimento frigorífico em baixo à esquerda (p. ex.: 150 W);• a tensão de alimentação seja entre os valores indicados na placade identificação, situada embaixo à esquerda (p. ex.: 220-240 V);• a tomada seja compatível com a ficha do aparelho.Em caso contrário peça a substituição da ficha a um técnicoautorizado ( veja a Assistência ); não utilize extensões nemtomadas múltiplas.! Com o aparelho instalado, deve ser fácil o acesso ao caboeléctrico e à tomada eléctrica.! O cabo não deve ser dobrado nem sofrer pressões.! O cabo deve ser verificado periodicamente e substituído somentepor técnicos autorizados (veja a Assistência).! A empresa exime-se de qualquer responsabilidade se estasregras não forem obedecidas. Início e utilização

Como iniciar o aparelho duplo ! Depois do transporte, posicione o aparelho verticalmente eaguarde cerca de 3 horas antes de ligá-lo à tomada eléctricapara facilitar o bom funcionamento.• Antes de guardar alimentos no frigorífico limpe-o bem pordentro com água morna e bicarbonato.• Este aparelho é equipado com um controlo para protecção domotor que deixa o compressor iniciar somente cerca da 8minutos depois de ser ligado. Isto acontece também depoisde qualquer interrupção na alimentação eléctrica, voluntáriaou involuntária (corte).Compartimento congeladorQuando ligar o aparelho pela primeira vez, após ter configuradoa temperatura desejada, é aconselhável activar a função SUPERFREEZE para arrefecer o compartimento mais rapidamente.Aconselha-se introduzir os alimentos no compartimentocongelador somente depois de ter saído da função SUPERFREEZE.Compartimento frigorífico.Quando ligar o aparelho pela primeira vez, após ter configuradoa temperatura desejada, é aconselhável activar a função SUPERCOOL para arrefecer o compartimento mais rapidamente.Aconselha-se introduzir os alimentos no compartimento frigoríficosomente depois de ter saído da função SUPER COOL. Como deslocar-se no ecrã Definição das temperaturas:Quando este aparelho for ligado, os visores do frigorífico e docongelador mostrarão as temperaturas que estiveremconfiguradas no momento. Para modificá-las é suficiente carregar nas teclas - e + correspondentes ao compartimento do qual se desejar mudar a temperatura. Cada pressão das teclas incrementaou decrementa a temperatura e em modo equivalente também aquantidade de frio gerado no interior do compartimento. Podemser seleccionadas para o compartimento frigorífico as seguintestemperaturas: +12°, +7°, +6°, +5°, +4°, +3°, +2°; e para ocongelador: -18°, -19°,-20°, -21°, -22°, -24°, -26°.Quando a função “I-CARE” estiver activada, este aparelhoregulará automaticamente as temperaturas em função dascondições internas e externas do frigorífico, consumindo o mínimode energia; isto será indicado pelo LED I-CARE que se acendeno teclado.Quando estiver activa a função HOLIDAY não serão possíveisregulações de temperatura, mas o aparelho passará automaticamente para a regulação ideal para a situação: +12°C para o compartimento frigorífico e –18°C para o compartimentocongelador, esta condição também é indicada pelo LED HOLIDAYque se acende.Para activar e desactivar as funções é suficiente carregar narespectiva tecla e o respectivo LED acende-se ou apaga-se noteclado para indicar o estado da função.Algumas funções (SUPER COOL, SUPER FREEZE, ICE PARTY, I-CARE) são incompatíveis com outras (HOLIDAY, ..), nestes casos será levada em consideração uma prioridade jáestabelecida para ajudar-lhe na gestão do aparelho. No fim da função ICE PARTY é necessário carregar na tecla ICE PARTY para interromper a intermitência do respectivo LED e osinal acústico. A intermitência e o sinal acústico sinalizam o fimda função e a necessidade de remover a garrafa docompartimento congelador.Child LockPara poder activar a função de Child Lock, é necessário manter 2segundos pressionada a tecla Child Lock, a activação do bloqueiodas teclas é confirmada por um som breve e pela iluminação dorespectivo led no teclado. Para desactivar a função, premir a teclaChild Lock por 2 segundos, a desactivação será confirmada porum som breve e pela desligação do respectivo led.42

P Sistema de refrigeração

O No Frost realiza a gestão de um fluxo contínuo de ar frio que

colecta a humidade e impede a formação de gelo e brina: no

compartimento frigorífero mantém um nível certo de humidade e,

por causa da ausência de brina, preserva as qualidades originárias

dos alimentos; no compartimento congelador evita a formação

de gelo e dispensa as operações de degelo e evita que os

elementos grudem uns nos outros.

Não coloque alimentos ou recipientes encostados directamente

com a parede refrigerante traseira, para não tampar os furos de

ventilação nem facilitar a formação de condensação.

Feche as garrafas e embrulhe os alimentos.

Utilize melhor o frigorífico

• Coloque somente alimentos frios ou levemente mornos, mas

não quentes (veja Precauções e conselhos).

• Lembre-se que os alimentos cozidos não se mantêm mais

tempo do que os crus.

• Não guarde líquidos em recipientes destampados: poderão

provocar aumento de humidade com consequente formação

PRATELEIRAS: vidro ou de grade. Podem ser extraídas e têm

altura regulável mediante as guias para este fim (veja a figura),

para introduzir recipientes ou alimentos de tamanho grande. Para

regular a altura não é necessário retirar inteiramente a prateleira.

Indicador da TEMPERATURA*: para identificar a zona mais fria

1. Verifique se no indicador está em OK de maneira bem evidente

2. Se não aparecer a escrita OK significa que a temperatura está

alta demais: regule a selector de FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta (mais fria) e aguarde

aproximadamente 10 h. até a temperatura estabilizar-se.

3. Verifique novamente o indicador: e, se for necessário, realize

uma nova regulação. Se forem guardadas grandes

quantidades de alimentos ou se a porta for aberta

frequentemente, é normal que o indicador não esteja em OK.

Aguarde pelo menos 10 h. antes de regular o selector de

FUNCIONAMENTO DO FRIGORÍFICO numa posição mais alta.

Zona dedicada à conservação de alimentos frescos como carne

e peixe. Graças à baixa temperatura no interior do compartimento,

a Food Care Zone permite prolongar os tempos de conservação

por até uma semana a mais.

A nova iluminação com duplo led, graças à sua intensa luz difusa,

permite uma clara visão de cada alimento, sem zonas de sombra.

Caso seja necessário substituir os leds, contacte o Serviço de

Assistência Técnica.

Utilize melhor o congelador

• Regule a temperatura através do display.

• Os alimentos frescos a serem congelados não devem ser

colocados encostados nos já congelados; mas devem ser

guardados no compartimento superior de CONGELAÇÃO e

CONSERVAÇÃO no qual a temperatura desce para menos de

-18°C e assegura uma boa velocidade de congelação.

• Para congelar os alimentos do modo mais correcto e seguro,

activar a função SUPER FREEZE 24 oras antes da introdução

dos alimentos. Após ter introduzido os alimentos, é necessário

activar novamente a função SUPER FREEZE que irá desactivar-

se automaticamente após 24 horas;

• Não congele novamente alimentos que estiverem a

descongelar-se ou descongelados; estes alimentos devem ser

cozidos para ser consumados (dentro de 24 horas).

• Não coloque no congelador garrafas de vidro contendo

líquidos, tampadas ou fechadas hermeticamente, porque

• A quantidade máxima diária de alimentos a ser congelada é

indicada na placa de identificação, situada no compartimento

frigorífico, embaixo à esquerda (por exemplo: Kg/24h 4).

! Para evitar criar obstáculos para a circulação de ar, no interior

do congelador, é recomendável não tampar os furos de ventilação

com alimentos nem recipientes.

! Durante a congelação evite abrir a porta.

! Em caso de interrupção de corrente ou de avaria, não abra a

porta do congelador: desta maneira os alimentos congelados em

casa ou industriais não sofrerão alterações durante

aproximadamente 9 ~ 14 horas.

* Variáveis em número e/ou na posição, presente somente em

43 Easy Ice *O duplo recipiente foi projectado para optimizar o espaço nagaveta do congelador e disponibilizar o gelo de forma mais rápidae simples. Os recipientes podem ser colocados um em cima dooutro ou enchidos e utilizados separadamente.Além disto, o engate específico torna o Easy Ice uma soluçãoextremamente flexível pois é possível posicioná-la na parte direitaou esquerda das primeiras gavetas. Manutenção e cuidados

Interromper a corrente eléctrica Durante as operações de limpeza e manutenção é necessárioisolar o aparelho da rede eléctrica:1. Carregue na tecla ON/OFF para desligar o aparelho.2. desligue a ficha da tomada eléctrica.! Se não se obedecer este processo, o alarme poderá disparar:mas isto não será um sintoma de anomalia. Para restabelecer onormal funcionamento, é suficiente manter pressionado o botãoon/off por mais de dois segundos. Para isolar o aparelho realizeas operações apresentadas nos pontos 1 e 2. Limpar o aparelho • As partes externas, as partes internas e as guarnições deborracha podem ser limpadas com uma esponja molhada deágua morna e bicarbonato de sódio ou sabão neutro. Nãoempregue solventes, abrasivos, água de javel nem amoníaco.• Os acessórios removíveis podem ser colocados de molho emágua quente e sabão ou detergente para pratos. Enxagúe-ose enxugue-os com cuidado.• Na parte de trás do aparelho tende a acumular-se poeira, quepode ser eliminada, depois de ter desligado o aparelho eretirado a ficha da tomada eléctrica, utilizando delicadamenteo bocal comprido de um aspirador de pó, regulado numapotência média. Evite bolor e maus cheiros • Este aparelho foi fabricado com materiais higiénicos que nãotransmitem odores. Para manter esta característica é necessárioos alimentos serem sempre protegidos e bem fechados. Istotambém evitará a formação de manchas.• Se for deixar o aparelho muito tempo desligado, limpe-o pordentro e deixe as portas abertas. Substituição da lâmpada * Para substituir a lâmpada de iluminação do compartimentofrigorífico, desligue a ficha da tomada de corrente. Obedeça asseguintes instruções. Para obter acesso à lâmpada, retire aprotecção da maneira indicada na figura. Substitua-a por uma depotência análoga à indicada na protecção. 1 1

Precauções e conselhos ! Este aparelho foi projectado e fabricado em conformidade com asregras internacionais de segurança. Estas advertências sãofornecidas para razões de segurança e devem ser lidas com atenção.Esta aparelhagem é em conformidade com a seguintes Directivasda Comunidade Europeia:- 73/23/CEE do 19/02/73 (Baixa Tensão) e sucessivas modificações;- 89/336/CEE do 03/05/89 (Compatibilidade Electromagnética) esucessivas modificações. Segurança geral • Este aparelho foi concebido para uma utilização de tipo nãoprofissional, no âmbito de uma morada.• Este aparelho deve ser utilizado somente por pessoas adultas,para conservar e congelar alimentos, segundo as instruçõesapresentadas neste folheto.• Este aparelho não deve ser instalado ao ar livre mesmo senum sítio abrigado, porque é muito perigoso deixá-lo expostoà chuva e temporais.• Não toque neste aparelho com os pés descalços nem com asmãos ou os pés molhados ou húmidos.• Não toque nas partes de refrigeração internas: há perigo dequeimaduras e feridas.• Não puxe o cabo eléctrico para desligar a ficha da tomada,mas pegue pela ficha.• É necessário desligar a ficha da tomada antes de realizaroperações de limpeza e manutenção. Não é suficientemantenha pressionado o botão ON/OFF por aproximadamentedois segundos, até que o display se desliga (aparelhodesligado) para eliminar todos os contactos eléctricos.• No caso de avaria, nunca mexa nos mecanismos internos paratentar reparar.• Não utilize, no interior dos compartimentos para guardaralimentos congelados, utensílios cortantes e pontiagudos oudispositivos eléctricos se não forem do tipo recomendado peloconstrutor.• Não coloque na boca cubos de gelo assim que os retirar docongelador.• Não é previsto que este aparelho seja utilizado por pessoas(incluso crianças) com reduzidas capacidades físicas, sensoriaisou mentais, por pessoas inexperientes ou sem conhecimento, anão ser que sejam vigiadas ou que tenham recebido instruçõespreliminares sobre o uso do aparelho por parte de uma pessoaresponsável pela sua segurança. As crianças deveriam servigiadas para evitar que brinquem com o aparelho.• Os embalagens não são brinquedos para as crianças. * Variáveis em número e/ou na posição, presente somente em alguns modelos.44

P Eliminação • Eliminação do material de embalagem: obedeça as regraslocais, ou reutilize as embalagens.• A directiva Europeia 2002/96/CE referente à gestão de resíduosde aparelhos eléctricos e electrónicos (RAEE), prevê que oselectrodomésticos não devem ser escoados no fluxo normal dosresíduos sólidos urbanos. Os aparelhos desactualizados devemser recolhidos separadamente para optimizar a taxa derecuperação e reciclagem dos materiais que os compõem eimpedir potenciais danos para a saúde humana e para o ambiente.O símbolo constituído por um contentor de lixo barrado com umacruz deve ser colocado em todos os produtos por forma a recordara obrigatoriedade de recolha separada. Os consumidores devemcontactar as autoridades locais ou os pontos de venda parasolicitar informação referente ao local apropriado onde devemdepositar os electrodomésticos velhos. Economizar e respeitar o meio ambiente • Instale este aparelho num ambiente fresco e bem ventilado,proteja-o contra a exposição directa aos raios do sol, não ocoloque perto de fontes de calor.• Para colocar ou retirar alimentos, abra as portas deste aparelhoo mais rapidamente possível. Cada vez que abrir as portascausa um notável gasto de energia.• Não encha este aparelho com alimentos demais: para umaboa conservação, o frio deve poder circular livremente. Se impedir-se a circulação, o compressor funcionará continuamente.• Não coloque dentro alimentos quentes: aumentarão atemperatura interna forçando o compressor a funcionar muito,com grande desperdício de energia eléctrica.• Descongele este aparelho quando se formar gelo ( veja a

Manutenção ); uma camada grossa de gelo torna mais difícil atransmissão do frio aos alimentos e aumenta o consumo de energia. Anomalias e soluções Pode acontecer que este aparelho não funcione. Antes de telefonarà Assistência técnica (veja a Assistência), verifique se não se tratade um problema fácil de resolver com a ajuda da seguinte lista.O display está inteiramente apagado.• A ficha não está ligada na tomada eléctrica ou não está bemligada e portanto não há contacto, ou então não há correnteem casa.O motor não inicia.• Este aparelho é equipado com um controlo de protecção parao motor (veja Início e utilização).O display está aceso fraco.• Desligue a ficha e ligue-a novamente na tomada, depois da tê-la rodada para inverter os pinos.Toca o alarme, no display pisca o ALARME PORTAABERTA (no lugar da temperatura do FRIGORÍFICOaparece “d”).• A porta do frigorífico permaneceu aberta mais do que doisminutos.O sinal acústico pára de tocar quando a porta for fechada ouse desligar e ligar novamente o produto.Toca o alarme, no display pisca o ALARMETEMPERATURA (no lugar da temperatura doCONGELADOR aparece “A1”).• Este aparelho avisa se houver aquecimento excessivo docongelador.Para não congelar novamente os alimentos, o congeladormantém-se a uma temperatura ao redor de 0°C, parapossibilitar-lhe os alimentos dentro de 24 horas ou para cozê-los e congelá-los. Para desligar o sinal acústico, abra e fechea porta ou pressione uma vez as teclas + e – da regulação datemperatura do congelador. Carregue uma segunda veznessas teclas para visualizar no visor do congelador o valorprogramado, desligue o LED ALARME TEMPERATURA erestabeleça o normal funcionamento.Toca o alarme, no display pisca o alarme temperatura (nolugar da temperatura do CONGELADOR aparece “A2”).• Este aparelho avisa se houver aquecimento perigoso docongelador: os alimentos não devem ser consumidos. Ocongelador irá manter-se a uma temperatura ao redor dos 18ºC.Para desligar o sinal acústico, abra e feche a porta ou pressioneuma vez as teclas + e – da regulação da temperatura docongelador. Carregue uma segunda vez nessas teclas paravisualizar no visor do congelador o valor programado, desligueo LED ALARME TEMPERATURA e restabeleça o normalfuncionamento.O frigorífico e o congelador refrigeram pouco.• As portas não se fecham bem ou as guarnições estãoestragadas.• As portas são abertas com frequência excessiva.• Foi programada uma temperatura muito alta (veja “Início eutilização”).• O frigorífico ou o congelador foram enchidos demais.Os alimentos congelam-se no frigorífico.• Foi programada uma temperatura muito baixa (veja “Início eutilização”).O motor está a funcionar continuamente.• Estão activas as funções SUPER COOL e/ou SUPER FREEZEe/ou ICE PARTY.• A porta não está bem fechada ou é aberta continuamente.• A temperatura do ambiente externo está muito alta.O aparelho está a fazer ruído.• O aparelho não foi instalado bem plano (veja a Instalação).• O aparelho foi instalado entre móveis ou objectos que vibrame emitem ruídos.• O gás refrigerante interno produz um ruído leve mesmo quandoo compressor estiver parado: não é um defeito, é normal.Final antecipado das funções.• Distúrbios eléctricos na rede ou breves interrupções da tensãode alimentação.PL
