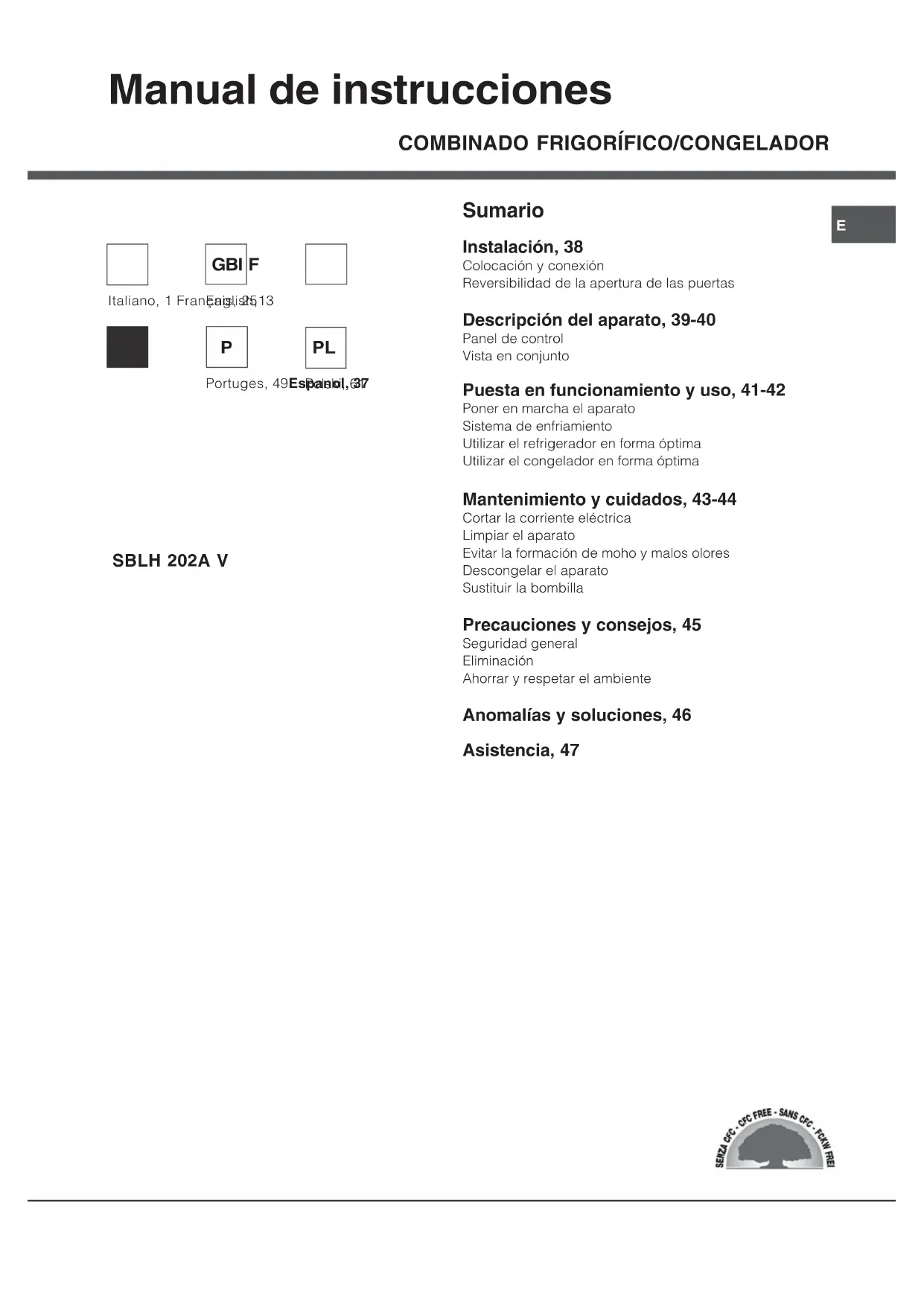

01/2011 - Xerox FabrianoE COMBINADO FRIGORÍFICO/CONGELADOR Manual de instrucciones

Colocación y conexión

Reversibilidad de la apertura de las puertas

Descripción del aparato, 39-40

Puesta en funcionamiento y uso, 41-42

Poner en marcha el aparato

Sistema de enfriamiento

Utilizar el refrigerador en forma óptima

Utilizar el congelador en forma óptima

Mantenimiento y cuidados, 43-44

Cortar la corriente eléctrica

Evitar la formación de moho y malos olores

Descongelar el aparato

Sustituir la bombilla

Precauciones y consejos, 45

Ahorrar y respetar el ambiente

Anomalías y soluciones, 46

Reversibilidad de la apertura de las

puertas ! Es importante conservar este manual para poderconsultarlo cuando sea necesario. En caso de venta,cesión o traslado, verifique que permanezca junto alaparato para informar al nuevo propietario sobre sufuncionamiento y sobre las precauciones durante su uso !

Lea atentamente las instrucciones: contienen informaciónimportante sobre la instalación, sobre el uso y sobre laseguridad. Colocación y conexión

Colocación 1. Coloque el aparato en un ambiente bien aireado y seco.2. No obstruya las rejillas posteriores de ventilación: elcompresor y el condensador emiten calor y requierenuna buena aireación para funcionar bien y limitar elconsumo eléctrico.3. Deje una distancia mínima de 10 cm. entre la partesuperior del aparato y los muebles situados encima yde 5 cm., como mínimo, entre los costados y losmuebles o paredes laterales.4. Mantenga el aparato lejos de fuentes de calor (por ej.la luz solar directa o una cocina eléctrica).5. Para mantener una distancia óptima entre el productoy la pared posterior, coloque los distanciadores quese encuentran en la caja de instalación siguiendo lasinstrucciones presentes en la hoja correspondiente. Nivelación 1. Instale el aparato sobre un piso plano y rígido.2. Si el piso no fuera perfectamente horizontal, compense losdesniveles atornillando o desatornillando las patasdelanteras. Conexión eléctrica Después de su transporte, coloque el aparatoverticalmente y espere 3 horas como mínimo antes deconectarlo a la red eléctrica. Antes de enchufarlo a latoma de corriente, controle que:• la toma posea la conexión a tierra y que sea conforme ala ley;• el enchufe sea capaz de soportar la carga máximade potencia de la máquina indicada en la placa decaracterísticas ubicada en la parte inferior izquierdadel frigorífico (ej. 150 W);• la tensión de alimentación esté comprendida entre losvalores indicados en la placa de característicasubicada abajo a la izquierda (ej. 220-240V);• la toma sea compatible con el enchufe del aparato.Si no fuera así, solicite la sustitución del enchufe a untécnico autorizado ( ver Asistencia ); no utiliceprolongaciones ni conexiones múltiples.! Una vez instalado el aparato, el cable eléctrico y latoma de corriente deben ser fácilmente accesibles.! El cable no debe sufrir pliegues ni compresiones.! El cable debe ser revisado periódicamente y sustituidosólo por técnicos autorizados (ver Asistencia).! La empresa declina toda responsabilidad en loscasos en que no hayan sido respetadas estas normas. 1

Descripción del aparato

FUNCIONAMIENTO DEL REFRIGERADOR Botón

SUPER COOL Luz testigo

ALIMENTACIÓN Perilla de

FUNCIONAMIENTO DEL CONGELADOR

• Perilla FUNCIONAMIENTO DEL REFRIGERADOR

para regular la temperatura del compartimiento

es la temperatura óptima con bajo consumo.

es la función holiday (

• Botón SUPER COOL (enfriamiento rápido) para

disminuir velozmente la temperatura del

compartimiento refrigerador. Cuando se presiona se

enciende la luz testigo SUPER COOL (

funcionamiento y uso

• Luz testigo amarilla SUPER COOL (enfriamiento

se enciende cuando se presiona el botón SUPER COOL.

• Luz testigo verde ALIMENTACIÓN: se enciende

cuando el aparato está conectado a la red de

alimentación eléctrica.

• Botón SUPER FREEZE (congelamiento rápido)

para congelar alimentos frescos. Cuando se

presiona se enciende la luz testigo SUPER FREEZE

ver Puesta en funcionamiento y uso

• Luz testigo amarilla SUPER FREEZE

(congelamiento rápido):se enciende cuando se

presiona el botón SUPER FREEZE .

• Perilla FUNCIONAMIENTO DEL CONGELADOR

para regular la temperatura del compartimiento

es la temperatura óptima con bajo consumo.

apaga el aparato, incluido el refrigerador.

! Las luces testigo sirven también para indicar un

anómalo aumento de temperatura en el

compartimiento congelador (

• La cantidad y/o su ubicación pueden variar.

* Se encuentra solo en algunos modelos. Balconcito extraíblePORTAOBJETOS • BalconcitoBOTELLASPanel de controlBombilla ( ver Mantenimiento ESTANTE • Recipiente FRUTA yVERDURACompartimientoCONGELAMIENTO yCONSERVACIÓNCompartimientoCONSERVACIÓN PIE de regulación PURE WIND/PUREWIND PLUS*RALLADOR *E

funcionamiento y uso

Poner en marcha el aparato ! Antes de poner en marcha el aparato, siga lasinstrucciones sobre la instalación ( ver Instalación

). ! Antes de conectar el aparato, limpie bien loscompartimientos y los accesorios con agua tibia ybicarbonato.! El aparato posee un control que lo protege contrasobrecargas, que hace funcionar el compresor sólodespués de aproximadamente 8 minutos del encendido.Esto sucede también después de cada interrupción de laalimentación eléctrica, voluntaria o involuntaria (black out).1. Coloque el mando de FUNCIONAMIENTO DELCONGELADOR en ; 2. Enchufe el aparato en la toma y verifique que seencienda el piloto verde de ALIMENTACIÓN.3. Gire la perilla de FUNCIONAMIENTO DELREFRIGERADOR hasta un valor medio. Después dealgunas horas será posible introducir alimentos en elrefrigerador.4. Gire la perilla de FUNCIONAMIENTO DELCONGELADOR hasta un valor medio y pulse el botónSUPER FREEZE (congelamiento rápido): seencenderá la luz testigo amarilla SUPER FREEZE.La misma se apagará cuando el congelador hayaalcanzado la temperatura óptima: a partir de esemomento será posible introducir los alimentos. SiSistema de enfriamiento PURE WIND/PURE WIND PLUS*Es identificable por la presencia del dispositivo en lapared superior del compartimento frigorífico ( ver la

A B B B A Wind Pure / PURE WIND PLUS optimiza al máximola circulación del aire, mejorando la eficiencia delevaporador y contribuyendo a alcanzar con mayorrapidez la temperatura adecuada dentro delfrigorífico luego de su abertura. El aire ventilado (A)se enfría en contacto con la pared fría, mientras queel aire más caliente (B) se aspira ( ver la figura

). La pared posterior se encuentra cubierta de escarchao de gotitas de agua según si el compresor está enfuncionamiento o en pausa.Si se coloca el mando de REGULACIÓN DE LATEMPERATURA en valores altos, con grandescantidades de alimentos y con una temperaturaambiente elevada, el aparato puede funcionarcontinuamente, produciendo una excesiva formaciónde escarcha y aumentando el consumo deelectricidad. evítelo desplazando el mando haciavalores más bajos (se efectuará una descongelaciónautomática). Utilizar el refrigerador en forma óptima • Para regular la temperatura utilice la perilla deFUNCIONAMIENTO DEL REFRIGERADOR ( ver Descripción ). • Pulse el botón SUPER COOL (enfriamiento rápido)para disminuir la temperatura en poco tiempo, porejemplo cuando el compartimiento se llena despuésde una compra abundante. La función se desactivaautomáticamente una vez transcurrido el tiemponecesario.• Introduzca sólo alimentos fríos o apenas tibios, nuncacalientes (ver Precauciones y consejos ). • Recuerde que los alimentos cocidos no se mantienendurante más tiempo que los crudos.• No introduzca recipientes destapados con líquidos:produciría un aumento de humedad con laconsiguiente formación de condensado.BANDEJAS: enteras o tiporejilla.Son extraíbles y su altura esregulable gracias a las guíasespeciales ( ver la figura ), seutilizan para introducirrecipientes o alimentos degran tamaño. Para regular laaltura no es necesario extraer las bandejascompletamentes.

E Utilizar el congelador en forma óptima

• No vuelva a congelar alimentos que se están por

descongelar o descongelados; dichos alimentos

deben ser previamente cocinados para ser

consumidos (dentro de las 24 horas).

• Los alimentos frescos por congelar no se deben

colocar en contacto con los ya congelados; se deben

colocar en el compartimiento superior

CONGELAMIENTO y CONSERVACIÓN donde la

temperatura desciende por debajo de los –18ºC y

garantiza una mayor velocidad de congelación.

• No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas

herméticamente porque podrían romperse.

• La cantidad máxima diaria de alimentos por congelar

está indicada en la placa de características ubicada

en el compartimiento refrigerador abajo a la izquierda

(por ejemplo: 4 Kg/24h).

• Para congelar (si el congelar ya está en funcionamiento):

- para pequeñas cantidades, inferiores a la indicada

en la placa de características, pulse el botón SUPER FREEZE (congelamiento rápido) (encendido de la

correspondiente luz testigo amarilla), introduzca los

alimentos y cierre la puerta. La función se desactiva

automáticamente después de 24 horas o cuando se

alcanza la temperatura óptima (luz testigo apagada);

- para grandes cantidades, superiores a la carga

máxima indicada en la placa de características,

mantenga presionado el botón SUPER FREEZE

(congelamiento rápido) hasta que la luz testigo

correspondiente comience a centellear. Después de

24 horas la luz testigo deja de centellear y se mantiene

fija: introduzca los alimentos y cierre la puerta.

Pasadas otras 24 horas, la función se desactivará

automáticamente (luz testigo apagada).

• Para obtener un mayor espacio en el compartimento

congelador, podrá quitar los recipientes (excepto el

inferior y el recipiente COOL CARE ZONE de

temperatura variable) y colocar los alimentos

directamente en las placas evaporadoras.

! Durante el congelamiento evite abrir la puerta.

! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este

modo, los alimentos congelados se conservarán sin

alteración durante aproximadamente 9-14 horas.E

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es

necesario aislar el aparato de la red de alimentación

1. coloque la perilla de FUNCIONAMIENTO DEL CONGELADOR en

2. desenchufe el aparato.

! Si no se efectúa este procedimiento puede

desconectar la alarma: dicha alarma no es síntoma de

anomalía. Para restablecer el normal funcionamiento

es suficiente colocar la perilla de FUNCIONAMIENTO DEL CONGELADOR en el valor deseado. Para aislar el

aparato proceda siguiendo los puntos 1 y 2.

• Las partes externas, las partes internas y las juntas

de goma se pueden limpiar con una esponja

embebida en agua tibia y bicarbonato de sodio o

jabón neutro. No utilice solventes, productos

abrasivos, lejía o amoníaco.

• Los accesorios extraíbles se pueden colocar en

remojo en agua caliente y jabón o detergente para

platos. Enjuáguelos y séquelos con cuidado.

• La parte posterior del aparato tiende a cubrirse de

polvo que se puede eliminar, después de haber

apagado y desenchufado el aparato, utilizando con

delicadeza la boca de la aspiradora y trabajando

con una potencia media.

Evitar la formación de moho y malos

• El aparato está construido con materiales higiénicos

que no transmiten olores. Para mantener esta

característica es necesario que los alimentos estén

siempre protegidos y bien cerrados. Esto evitará

también la formación de manchas.

• Si se debe apagar el aparato por un largo período,

limpie su interior y deje las puertas abiertas.

Si se parte por un período de vacaciones, no es

necesario apagar el aparato debido a que posee una

función que permite, con bajo consumo eléctrico,

mantener la temperatura del compartimiento refrigerador

alrededor de los 15ºC (para proteger del calor maquillaje

y cosméticos); la temperatura del congelador se debe

fijar en el mínimo (1) indispensable para la conservación

Para activar la función: coloque la perilla de

FUNCIONAMIENTO DEL REFRIGERADOR en

Una doble señal sonora confirmará su activación; la

desactivación se indica con una sola señal sonora.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación.

Para descongelar el aparato no utilice objetos

cortantes o con punta porque podrían dañar

irremediablemente el circuito refrigerante.

Descongelar el compartimiento refrigerador

El refrigerador posee descongelamiento automático: el

agua se envía hacia la parte posterior por un orificio de

) donde el calor producido por el

intervención que se debe

realizar periódicamente

consiste en limpiar el

orificio de descarga para

que el agua pueda fluir

E Descongelar el compartimiento congelador

Si la capa de escarcha es superior a los 5 mm es

necesario realizar una descongelación manual:

1. el día anterior pulse el botón SUPER FREEZE (se

encenderá la luz testigo amarilla SUPER FREEZE)

para enfriar ulteriormente los alimentos.

2. La función se desactiva automáticamente después

de 24 horas o puede ser desactivada en cualquier

momento pulsando de nuevo el botón SUPER FREEZE; a partir de ese momento, coloque la perilla

de FUNCIONAMIENTO DEL CONGELADOR en

recordando que esta operación apagará

también el refrigerador.

3. Envuelva los alimentos congelados en papel de

periódico y colóquelos en otro congelador o en un

4. Deje la puerta abierta hasta que la escarcha se

haya derretido completamente; facilite la operación

colocando en el compartimiento congelador

recipientes con agua tibia.

5. Algunos aparatos poseen el SISTEMA DRAIN para

enviar el agua hacia el

exterior: deje que el

agua fluya recogiéndola

6. Limpie y seque con cuidado el compartimiento

congelador antes de volver a encender el aparato.

7. Avant da ranger vos aliments dans le compartiment

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento

frigorífico, desenchufe el aparato. Siga las instrucciones

que se dan a continuación.

Acceda a la lámpara quitando la protección como se

indica en la figura. Sustitúyala con otra bombilla con una

potencia igual a la indicada en la protección (15 W o 25

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre

seguridad. Estas advertencias se suministran por

razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las

siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y

sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad

Electromagnética) y sucesivas modificaciones;

• El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

• El aparato debe ser utilizado para conservar y

congelar alimentos sólo por personas adultas y

según las indicaciones contenidas en este manual.

• El aparato no se debe instalar al aire libre ni siquiera

si el lugar está protegido debido a que es muy

peligroso dejarlo expuesto a la lluvia y tormentas.

• No toque el aparato estando descalzo o con las

manos o pies mojados o húmedos.

• No toque las piezas refrigerantes internas: podría

• No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

• Es necesario desenchufar el aparato antes de

realizar operaciones de limpieza y de

mantenimiento. No es suficiente llevar el mando

para LA REGULACIÓN DE LA TEMPERATURA

(aparato apagado) para

eliminar todo contacto eléctrico.

• En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

• En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice

utensilios cortantes o con punta ni aparatos

eléctricos, que no sean los recomendados por el

• No introduzca en su boca cubitos apenas extraídos

• Este aparato no puede ser utilizado por personas

(incluidos los niños) con capacidades físicas,

sensoriales o mentales disminuidas o sin

experiencia, salvo que estén supervisadas o

instruidas sobre el uso del aparato por una

persona responsable de su seguridad. Los niños

deberían ser controlados para garantizar que no

jueguen con el aparato.

• Los embalajes no son juguetes para los niños.

• Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes podrán

En base a la Norma europea 2002/96/CE de

Residuos de aparatos Eléctricos y Electrónicos

(RAEE), los electrodomésticos viejos no pueden ser

arrojados en los contenedores municipales

habituales; tienen que ser recogidos selectivamente

para optimizar la recuperación y reciclado de los

componentes y materiales que los constituyen, y

reducir el impacto en la salud humana y el

medioambiente. El símbolo del cubo de basura

tachado se marca sobre todos los productos para

recordar al consumidor la obligación de separarlos

para la recogida selectiva.

El consumidor debe contactar con la autoridad

local o con el vendedor para informarse en relación

a la correcta eleminación de su electrodoméstico

Ahorrar y respetar el medio ambiente

• Instale el aparato en una ambiente fresco y bien

aireado, protéjalo de la exposición directa a los rayos

solares y no lo coloque cerca de fuentes de calor.

• Para introducir o extraer los alimentos, abra las

puertas del aparato el menor tiempo posible.Cada

apertura de las puertas produce un notable gasto de

• No llene con demasiados alimentos el aparato:

para una buena conservación, el frío debe poder

circular libremente. Si se impide la circulación, el

compresor trabajará continuamente.

• No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un

mayor trabajo con un gran gasto de energía eléctrica.

); una espesa capa de hielo vuelve

más difícil la cesión de frío a los alimentos y hace que

aumente el consumo de energía.

• Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (

E Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (

controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías: La luz testigo verde de ALIMENTACIÓNno se enciende.El motor no arranca.Las luces testigo están débilmenteencendidas.a) Suena la alarma.b) Suena la alarma y centellean las dosluces testigo amarillas.c) Suena la alarma y centellean las dosluces testigo amarillas y la verde.El piloto verde de ALIMENTACIÓNcentellea.El refrigerador y el congelador enfríanpoco.En el refrigerador los alimentos secongelan.El motor funciona continuamente.El ventilador PURE WIND no gira.El aparato hace mucho ruido.La temperatura de algunas partesexternas del frigorífico es elevada.En el fondo del refrigerador hay agua. Posibles causas / Solución: • El enchufe no está introducido en el tomacorriente o no lo estásuficientemente como para hacer contacto o bien en la casa no hay corriente.• El aparato posee un control que lo protege contra sobrecargas (ver Puesta enfuncionamiento y uso ). • Desconecte el enchufe y vuelva a introducirlo en el tomacorriente después dehaberlo girado sobre sí mismo.a) La puerta del refrigerador ha quedado abierta durante más de dos minutos.El sonido cesa cuando se cierra la puerta. O bien no se ha seguido elcorrecto procedimiento de apagado (ver Mantenimiento ). b) El aparato señala un calentamiento excesivo del congelador. Se aconsejaverificar el estado de los alimentos: podría ser necesario desecharlos.c) El aparato señala un calentamiento peligroso del congelador: los alimentosdeben ser desechados. b/c)

En ambos casos el congelador se mantendrá a una temperatura de

alrededor de 0ºC para no recongelar los alimentos.

Para apagar la señal sonora: abra y cierre la puerta del refrigerador.

Para restablecer el funcionamiento normal: lleve la perilla de

FUNCIONAMIENTO DEL CONGELADOR hasta la posición

(apagado) y vuelva a encender el aparato. • El aparato no funciona correctamente. Llame al Servicio de Asistencia Técnica.• Las puertas no cierran bien o las juntas están dañadas.• Las puertas se abren demasiado frecuentemente.• Las perillas de FUNCIONAMIENTO no están en la posición correcta ( ver Descripción ). • El refrigerador o el congelador se han llenado excesivamente.• La perilla de FUNCIONAMIENTO DEL REFRIGERADOR no está en la posicióncorrecta (ver Descripción ). • Los alimentos están en contacto con la pared posterior.• Fue pulsado el botón SUPER FREEZE (congelamiento rápido): la luz testigoamarilla SUPER FREEZE está encendida o centelleante (ver Desc. ). • La puerta no está bien cerrada o se abre continuamente.• La temperatura del ambiente externo es muy alta.• El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento ). • El sistema PURE WIND se activa automáticamente sólo cuando es necesariorestablecer las condiciones óptimas en el interior del compartimento frigorífico.• El aparato no fue instalado en un lugar bien plano (ver Instalación )

. • El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.• El gas refrigerante interior produce un ligero ruido aún cuando el compresorestá detenido: no es un defecto, es normal.• Las temperaturas elevadas son necesarias para evitar la formación decondensación en zonas particulares del producto.• El orificio de descarga del agua está obturado (ver Mantenimiento ). + señal sonoraCalentamientopeligroso+ señal sonoraCalentamientoexcesivoE

47 Antes de llamar al Servicio de Asistencia Técnica: • Verifique si la anomalía puede ser resuelta por Ud. mismo ( ver Anomalías y Soluciones

). • Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa,llame al Centro de Asistencia Técnico más cercano.Comunique:• el tipo de anomalía• el modelo de la máquina (Mod.)• el número de serie (S/N)Esta información se encuentra en la placa decaracterísticas ubicada en el compartimentofrigorífico abajo a la izquierda.No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que nosean originales. Mod. RG 2330

Util UtileGrossBruto Brut Freez. CapacPoder de Cong 75 Made in Italy 13918 Test P.S-I.PressureHIGH-235LOW 140kg/24 h 4,0

ClassClase N Classe Asistencia modelonúmero de serieLa siguiente información es válida solo para EspañaPara otros países de habla hispana consulte a su vendedor Ampliación de garantía Llame al 902.363.539

y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.Consiga una cobertura total adicional de• Piezas y componentes• Mano de obra de los técnicos• Desplazamiento a su domicilio de los técnicosY NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133

y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo elelectrodoméstico a sus condiciones óptimas de funcionamiento.En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimientode su electrodoméstico a precios competitivos.ESTAMOS A SU SERVICIO48

Interromper a corrente eléctrica

se o indicador luminoso).

Interromper a corrente eléctrica

eléctrica, utilizando delicadamente o bocal comprido

por um único aviso acústico.

! Obedeça as seguintes instruções.

cortantes o con punta porque podrían dañar

• En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice

utensilios cortantes o con punta ni aparatos

eléctricos, que no sean los recomendados por el

de resíduos de aparelhos eléctricos e electrónicos

• o tipo de anomalia

• o modelo da máquina (Mod.)

• o número de série (S/N)
