MANUAL DE UTILIZADOR FKS 610 XHA HOTPOINT

Programador analógico, 46-47

Programa HORNO TRADICIONAL

Placa de identificação

Descrição do aparelho, 57

Vista de conjunto

Painel de comandos

Início e utilização, 58

Início do forno

Programador analógico, 59-60

Programação da cozedura

Programação da cozedura

Programas, 62-63

Programas de cozedura

Conselhos práticos para a cozedura

Tabela de cozedura

Precauções e conselhos, 64

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Manutenção e cuidados, 65-66

Substituição da lâmpada

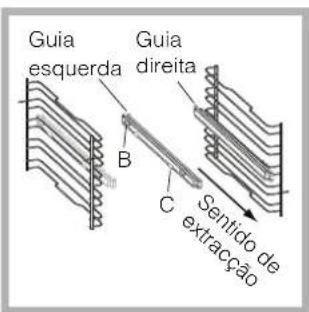

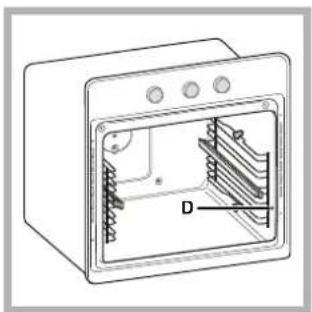

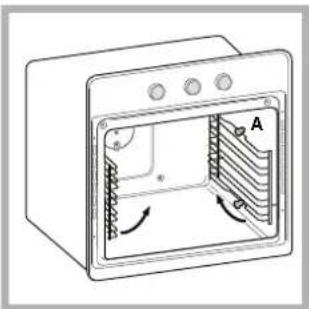

Montagem do Kit Guias corrediças

Assistência técnica

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).
! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é necessário que o móvel seja de características adequadas:

• os painéis adjacentes ao forno devem ser de material resistente ao calor;
• no caso de móveis de madeira contraplacada, as colas devem ser resistentes à temperatura de 100°C.
• para encaixar o forno, quer no caso de instalação sob uma banca (veja a figura) quer em coluna, o móvel deve ter as seguintes medidas:

590 mm. 20 mm. 570 mm. 595 mm. 550 mm. 20,5 mm. 22,5 mm. 560 mm. 45 mm. 550 mm. 575-585 mm.

* Apenas para os modelos em inox

! Depois de ter encaixado o aparelho, não deve ser possível contacto com as partes eléctricas. As declarações de consumo indicadas na placa das características foram medidas com este tipo de instalação.

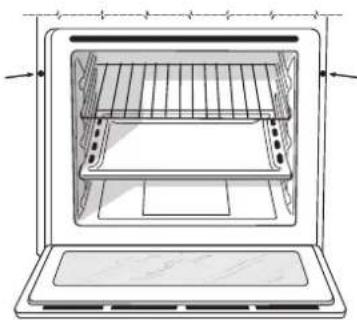

Ventilação

Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

Para prender o aparelho no móvel:

• abra a porta do forno;
• tire as 2 borrachas que cobrem os furos de fixação colocados na moldura perimetral;
• fixe o forno ao móvel utilizando os 2 parafusos para madeira;
• posicione novamente as borrachas para cobrir os furos.

! Todos os componentes de garantia da protecção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação eléctrica

! Os fornos equipados com cabo de fornecimento com três pólos, são preparados para funcionar com corrente alternada na tensão e frequência de fornecimento indicadas na placa de identificação situada no aparelho (veja a seguir).

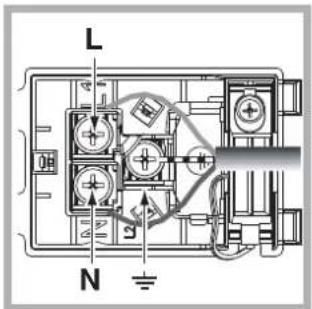

Montagem do cabo de fornecimento

1. Para abrir a caixa de terminais faça alavanca com uma chave de parafuso nas linguetas aos lados da tampa: puxe e abra a tampa (veja a figura).
2. Instale o cabo de alimentação: desatarraxe o parafuso do grampo do cabo e os três parafusos dos contactos
   L-N- 12 e, em seguida, prenda os fios embaixo das cabeças dos parafusos a obedecer as cores: Azul (N) Castanho (L) Amarelo-Verde 12 (veja a figura).
3. Prenda o cabo no respectivo grampo.
4. Feche a tampa da caixa dos terminais.

L N

Ligação do cabo de alimentação à rede

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja ao lado).

No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação (veja a seguir);

• a tensão de alimentação seja entre os valores da placa de identificação (veja a seguir);

• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência técnica).
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

PLACA DAS CARACTERÍSTICAS
Medidas	largura 43,5 cmaltura 32 cmprofundidade 41,5 cm
Volume	Litros 58
Ligações eléctricas	tensão a 220-240V~ 50/60Hz ou50 Hz (vide a placa das características)potência máxima absorvida2800W
ETIQUETA DE ENERGIA	Directiva 2002/40/CESobre a etiqueta dos fornos eléctricos.Norma EN 50304Consumo de energiacom convecção Natural –função deaquecimento: ____ Tradicional;Consumo energia declaraçãoclasse com convecção Forçada -função deaquecimento: [IMAGE] Pastéis.
	Este aparelho estáem conformidade com as seguintesDirectivas da Comunidade Europeia:2006/95/CEE de 12/12/06 (Baixa Tensão)e posteriores modificações -2004/108/CEE de 15/12/04(Compatibilidade Electromagnética)e posteriores modificações -93/68/CEE de 22/07/93 eposteriores modificações.2002/96/CE e posteriores modificações.

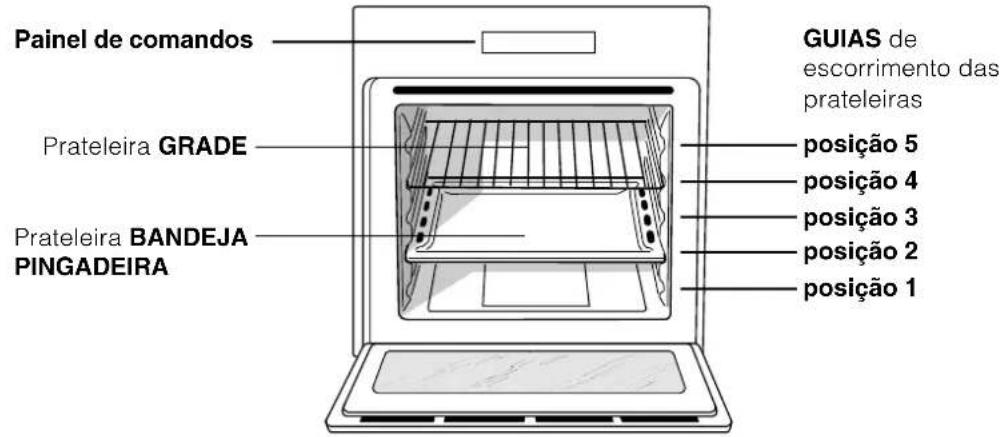

Vista de conjunto

Painel de comandos Prateleira GRADE Prateleira BANDEJA PINGADEIRA GUIAS de escorrimento das prateleiras posição 5 posição 4 posição 3 posição 2 posição 1

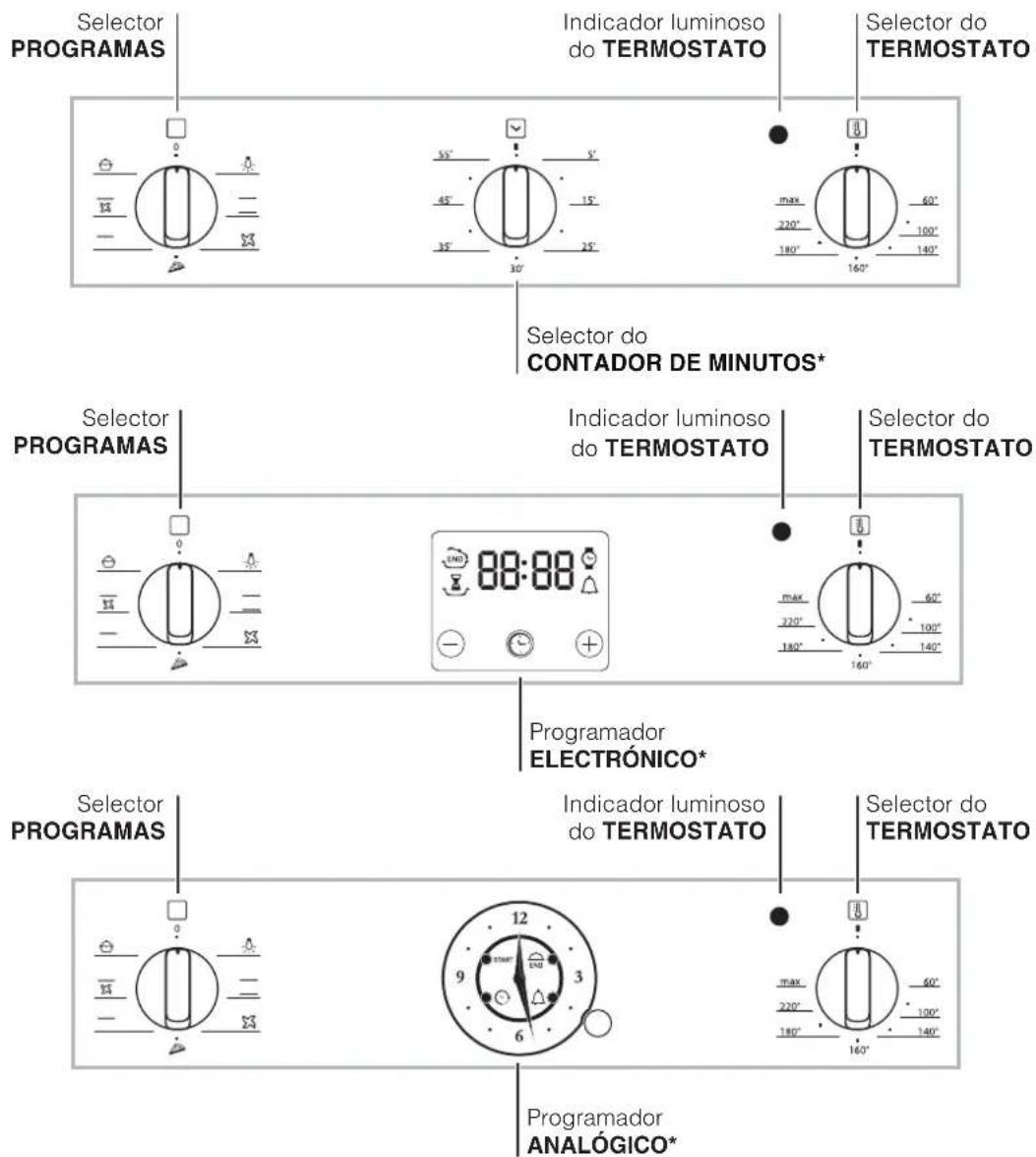

Painel de comandos

Selector PROGRAMAS 55° 45° 35° 30° Indicator luminoso do TERMOSTATO Selector do TERMOSTATO max 60° 220° 100° 180° 140° 160° Selector do CONTADOR DE MINUTOS* Selector PROGRAMAS 88:88 Indicador luminoso do TERMOSTATO Selector do TERMOSTATO Programador ELECTRÓNICO* Selector PROGRAMAS 9 12 13 9 12 13 12 13 12 Indicator luminoso do TERMOSTATO Selector do TERMOSTATO Programador ANALÓGICO*

* Presente apenas em alguns modelos.

! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno.

Alguns modelos dispõem de um sistema de dobradiças que consente o fechamento da porta lentamente, sem que seja necessário acompanhá-la com a mão até o final do percurso. Para uma correcta utilização, antes de fechar:

• abra inteiramente a porta;
• evite forçar o fechamento manualmente.

Início do forno

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.
2. Para escolher a temperatura rode o selector do TERMÓSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).
3. O indicador luminoso do TERMÓSTATO aceso indica a fase de aquecimento até a temperatura definida.
4. Durante a cozedura é sempre possível:
5. modificar o programa de cozedura mediante o selector dos PROGRAMAS;
6. modificar a temperatura mediante o selector do TERMOSTATO;
7. interromper a cozedura se recolocar o selector dos PROGRAMAS na posição "0".

! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.
! Coloque sempre os recipientes de cozedura sobre a grelha fornecida.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, uma ventoinha de arrefecimento gera um jacto de ar que sai entre o painel de comandos, a porta do forno e a parte inferior da porta do forno.

! No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

Acende-se se for seleccionado - mediante o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

1. Antes de mais nada, para dar corda na campainha é necessário rodar o selector do TIMER uma volta quase inteira na direcção dos ponteiros do relógio.
2. Volte na direcção contrária aos ponteiros do relógio, configure o tempo que desejar, fazendo coincidir o selector TIMER com o tempo indicado no painel de comandos.
3. O timer é um contador de minutos: quando tiver passado o tempo, toca um sinal acústico.

! O timer não comanda o forno para acender-se ou apagar-se.

Alça embutida

Alguns modelos dispõem de alça embutida integrada na porta do forno. É suficiente uma leve pressão e a abertura push/push facilita a pega para abrir e fechar o forno. No fim da utilização, é possível fechar exercitando apenas uma leve pressão.

* Presente apenas em alguns modelos.

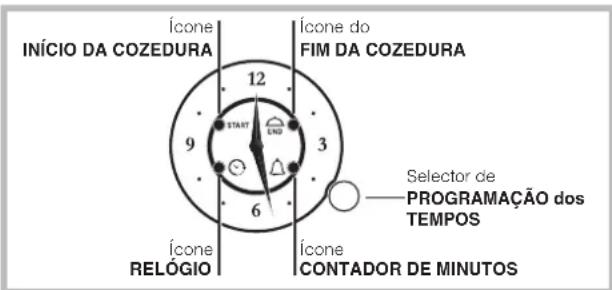

Ícone INÍCIO DA COZEDURA Ícone do FIM DA COZEDURA 12 9 START END 3 6 Ícone RELÓGIO Ícone CONTADOR DE MINUTOS Selector de PROGRAMAÇÃO dos TEMPOS

! Todas as programações são possíveis somente se o forno estiver ligado ao sistema eléctrico. Em caso de falta de corrente eléctrica, por mais de 10 segundos, o programador pára: ao voltar a corrente eléctrica, o ícone RELÓGIO piscará para indicar que houve um black-out e que é necessário regular novamente o horário.

Se o black-out se verificar durante uma cozedura programada, o tempo programado recomeça do ponto onde havia parado (por ex. se eu programar 1 hora de duração e durante esta cozedura houver um black-out de 30 minutos, o programa terminará após 1 hora e 30 minutos). Também neste caso, o ícone RELÓGIO piscará e a hora deverá ser novamente acertada.

COZEDURA MANUAL

Se não tiver sido activada nenhuma programação, o forno será utilizável na modalidade manual actuando nos selectores PROGRAMAS e TERMOSTATO.

! Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados. O contador de minutos poderá ser utilizado somente se não houver alguma programação em andamento.

Para activar o contador de minutos, pressione brevemente o selector 3 vezes até que o ícone CONTADOR DE MINUTOS comece a piscar. A programação do contador de minutos é idêntica àquela da hora do fim de cozedura (veja o respectivo parágrafo).

Acertar a hora

Para acertar a hora indicada pelos ponteiros, pressione brevemente por 4 vezes o selector até que o ícone do RELÓGIO comece a piscar.

Para incrementar ou decrementar o horário visualizado com passos de 1 minuto, gire o selector no sentido dos ponteiros do relógio e o ponteiro dos minutos irá mover-se a passos de um minuto no sentido horário ou anti-horário.

Após 10 segundos desde a última actualização, o programador sairá automaticamente da modalidade de regulação.

* Presente apenas em alguns modelos.

Programação da cozedura

Planeamento de uma duração com início imediato

A programação da hora de fim da cozedura permite iniciar logo e terminar a cozedura de modo automático conforme o horário programado.

Para programar a hora de fim da cozedura, prima 2 vezes brevemente o selector até que o ícone do FIM DE COZEDURA fique intermitente.

Para incrementar ou decrementar o horário visualizado com passos de 1 minuto, gire o selector no sentido dos ponteiros do relógio e o ponteiro dos minutos irá mover-se a passos de um minuto no sentido horário ou anti-horário.

A intermitência do ícone de FIM DA COZEDURA continua por 10 segundos desde a última rotação. O programa pode ser confirmado premindo o selector ou deixando passar os 10 segundos desde que tenha sido programado ao menos 1 minuto de cozedura. O ícone FIM DA COZEDURA aceso indica que a programação foi efectuada.

Seleccione o programa de cozedura que desejar mediante o selector dos PROGRAMAS.

O forno acende-se logo e desliga-se na hora programada para o fim da cozedura.

Para visualizar o programa configurado, prima brevemente e solte o selector; os ponteiros e os ícones visualização o programa configurado.

No fim da cozedura, o ícone FIM DA COZEDURA piscará e o alarme emitirá sinais acústicos por 1 minuto (para desactivá-lo, pressione brevemente o selector).

Colocar o selector dos PROGRAMAS na posição "0".

- Exemplo: são 9:00 horas e é programada como hora de fim de cozedura 10:15. O programa começa imediatamente e termina automaticamente às 10:15, durando uma hora e 15 minutos.

Planeamento de uma duração com início posterior

A programação da hora de fim da cozedura permite iniciar logo e terminar a cozedura de modo automático conforme as horas programadas.

Para programar a hora de fim da cozedura, prima 1 vez brevemente o selector até que o ícone do INÍCIO DA COZEDURA fique intermitente.

Para incrementar ou decrementar a hora de início da cozedura com passos de 1 minuto, gire o selector no sentido dos ponteiros do relógio e o ponteiro dos minutos irá mover-se a passos de um minuto no sentido horário ou anti-horário.

A intermitência do ícone de INÍCIO DA COZEDURA continua por 10 segundos desde a última rotação. Se durante este tempo não se girar ou premir o selector, os ponteiros voltarão automaticamente a visualizar o horário e o programa será anulado. Após ter

programado a hora de início da cozedura (ícone INÍCIO DA COZEDURA aceso fixo), premindo novamente o selector passa-se à programação da hora do fim da cozedura (ícone FIM DA COZEDURA de apagado passa a intermitente), desde que tenha sido programado ao menos 1 minuto, caso contrário a programação decairá.

Para a programação da hora de fim da cozedura, siga o procedimento descrito acima.

Seleccione o programa de cozedura que desejar mediante o selector dos PROGRAMAS. O forno irá acender-se no horário programado e desligar-se na hora de fim de cozedura escolhida.

- Exemplo: são 9:00 horas, programamos as 11:00 como hora de início e as 12:15 como hora de fim da cozedura. O programa começa automaticamente às 11:00 e termina às 12:15, durando uma hora e 15 minutos.

! Para cancelar uma programação, prima o selector por 3 segundos: a programação será cancelada e o programador voltará para a modalidade de cozedura manual.

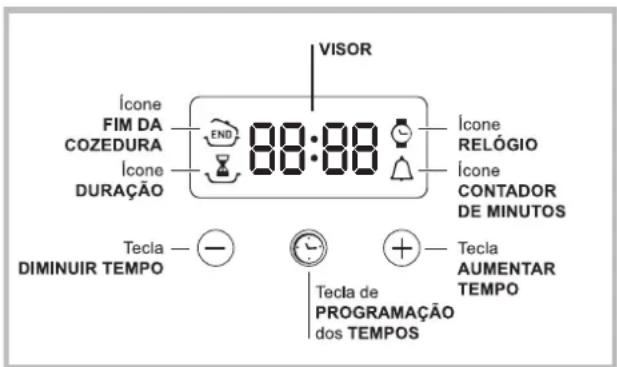

VISOR Icone FIM DA COZEDURA Icone DURAÇÃO 88:88 Icone RELÓGIO Icone CONTADOR DE MINUTOS Tecla — DIMINUIR TEMPO Tecla de PROGRAMAÇÃO dos TEMPOS Tecla AUMENTAR TEMPO

Regule o relógio

! Pode-se configurar, quando o forno estiver apagado, ou mesmo quando estiver aceso, mas não programar o fim de uma cozedura.

Depois de ligar à rede eléctrica ou depois de um corte

de corrente o ícone 📞 e os quatro algarismos do VISOR piscam.

1. Premir várias vezes a tecla até o ícone os três algarismos do VISOR piscarem;
2. com as teclas "+" e "-" regule a hora; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.
3. Aguarde 10 segundos ou carregue novamente na tecla ⚙ para fixar a programação.

! Esta função não interrompe a cozedura e prescinde do uso do forno; permite apenas accionar o sinal acústico quando terminarem os minutos programados.

1. Premir várias vezes a tecla até o ícone e os três algarismos do VISOR piscarem;
2. com as teclas "+" e "-" regule o tempo desejado; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.
3. Aguarde 10 segundos ou carregue novamente na tecla para fixar a programação.
   Em seguida será mostrada a contagem regressiva no final da qual tocará o sinal acústico.

Programação da cozedura

! É possível programar somente depois de ter seleccionado um programa de cozedura.

Programação da duração da cozedura

1. Carregue várias vezes na tecla ⚙ até o ícone 📄 os primeiros três algarismos piscarem no VISOR;

2. com as teclas "+" e "-" regule a data desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.

3. Aguarde 10 segundos ou carregue novamente na tecla ⚙ para fixar a programação.
4. depois que terminar o prazo, no VISOR aparecerá escrito END e tocará um sinal acústico. Para interrompê-lo, carregue numa tecla qualquer.

- Exemplo: São 9:00 horas e é programada uma duração de cozedura de 1 hora e 15 minutos. O programa irá terminar automaticamente às 10:15.

Programar o fim de uma cozedura

! A programação do fim da cozedura é possível somente depois de ter definido uma duração para a cozedura.

1. Realize as operações de 1 a 3 descritas para a duração;
2. em seguida premir a tecla ⓧ até o ícone 📞 os quatro algarismos do VISOR piscarem;
3. com as teclas "+" e "-" regule a hora do fim da cozedura desejada; se manter pressionadas as teclas, os números passarão mais rapidamente para facilitar a configuração.
4. Aguarde 10 segundos ou carregue novamente na tecla ⚙ para fixar a programação.
5. depois que terminar o prazo, no VISOR aparecerá escrito END e tocará um sinal acústico. Para interrompê-lo, carregue numa tecla qualquer.
   Os ícones 📊, e 📋 acesos avisam que foi realizada uma programação. No DISPLAY são mostradas a hora de final de cozedura e a duração alternadas.

- Exemplo: são 9:00 horas e é programada uma duração de 1 hora. Planeia-se as 12:30 como hora de final. O programa iniciará automaticamente às 11:30.

Como anular uma programação

Para anular uma programação:

• em seguida premir a tecla 🔒 até o ícone da configuração a ser anulada e os algarismos do VISOR piscarem; Carregue na tecla “-” até que no visor apareçam os valores 00:00.

- mantenha pressionadas contemporaneamente as teclas "+" e "-" ; deste modo anulam-se todas as programações efectuadas, inclusive o contador de minutos.

Programas de cozedura

! Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX., excepto:

• GRILL (é aconselhável configurar somente em MÁX.);
• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).

Programa de FORNO TRADICIONAL

Activam-se os dois elementos aquecedores inferior e superior. Com esta cozedura tradicional é melhor utilizar uma única prateleira: com mais de um tabuleiro haverá má distribuição da temperatura.

Programa de COZEDURA MÚLTIPLA

Activam-se todos os elementos aquecedores (superior, inferior e circular) e entra em funcionamento a ventoinha. Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar simultaneamente dois tabuleiros no máximo.

Programa do FORNO PARA PIZZA

Activam-se os elementos aquecedores inferior e circular e entra em funcionamento a ventoinha. Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

Programa de GRILL

Activa-se o elemento aquecedor superior e começa a funcionar o espeto rotatório (se houver). Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada.

Programa de GRATIN

Activa-se o elemento aquecedor superior e começam a funcionar a ventoinha e o espeto rotatório (se houver). Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo, impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

* Presente apenas em alguns modelos.

Programa do FORNO PARA PASTÉIS

Liga-se o elemento aquecedor traseiro e entra em funcionamento a ventoinha para garantir um calor suave e uniforme no interior do forno. Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levedação) e algumas preparações "mignon" em 3 prateleiras simultaneamente.

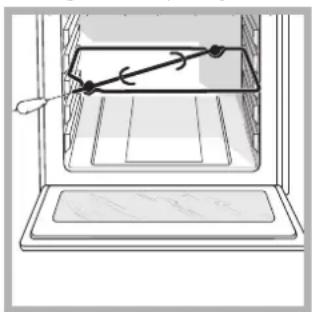

Espeto giratório\*

Para accionar o espeto rotativo (veja a figura) realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;
2. coloque o suporte do espeto rotativo na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;
3. para ligar o espeto giratório coloque o selector dos

Conselhos práticos para cozedura

! Nas cozeduras ventiladas não utilize as posições das prateleiras 1 e 5: estes recebem directamente ar quente que poderia provocar queimaduras em alimentos delicados.

! Nas cozeduras de GRILL e GRATIN, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

COZEDURA MÚLTIPLA

• Utilize as posições 2 e 4 dos tabuleiros, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira em baixo e a grade em cima.

GRILL

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.
• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato.

FORNO PARA PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar o tabuleiro de recolha aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura

Programas Alimentos		Peso (Kg)	Posição das prateleiras	Pré aquecimento (minutos)	Temperatura aconselhada	Duração da cozedura (minutos)
Tradicional	Pato	1	3	15	200	65-75
	Carne de vitela ou vaca assada	1	3	15	200	70-75
	Carne de porco assada	1	3	15	200	70-80
	Biscoitos (de massa tenra)	-	3	15	180	15-20
	Tartes	1	3	15	180	30-35
Cozedura Múltipla	Pizza (em 2 prateleiras)	1	2 e 4	15	230	15-20
	Lasanha	1	3	10	180	30-35
	Cordeiro	1	2	10	180	40-45
	Frango assado com batatas	1+1	2 e 4	15	200	60-70
	Cavala	1	2	10	180	30-35
	Plum cake	1	2	10	170-180	40-50
	Bignés (em 2 prateleiras)	0.5	2 e 4	10	190	20-25
	Biscoitos (em 2 prateleiras)	0.5	2 e 4	10	180	10-15
	Pão-de-ló (em 1 prateleira)	0.5	2	10	170	15-20
	Pão-de-ló (em 2 prateleiras)	1	2 e 4	10	170	20-25
	Tortas salgadas	1.5	3	15	200	30-40
Pizza	Pizza	0.5	3	15	220	15-20
	Fogaça	1	2 ou 3	10	200	15-20
Grelhador	Linguado	1	4	5	MAX	8-10
	Espetinhos de calamares e camarão	1	4	5	MAX	6-8
	Filé de bacalhau	1	4	5	MAX	10
	Verduras na grelha	1	3 ou 4	5	MAX	10-15
	Bife de vitela	1	4	5	MAX	15-20
	Costeletas	1	4	5	MAX	15-20
	Hambúrgueres	1	4	5	MAX	7-10
	Cavala	1	4	5	MAX	15-20
	Tostas	n. 4	4	5	MAX	2-3
	Com espeto giratório (se houver)
	Vitela no espeto	1.0	-	-	100%	80-90
	Frango no espeto	1.5	-	-	100%	70-80
	Cordeiro no espeto	1.0	-	-	100%	70-80
Gratin	Frango na grelha	1.5	2	5	200	55-60
	Chocas	1.5	2	5	200	30-35
	Com espeto giratório (se houver)
	Vitela no espeto	1.5	-	10	200	70-80
	Cordeiro no espeto	1.5	-	10	200	70-80
	Frango (no espeto) com balatas (na bandeja pingadeira)	-	2	10	200	70-75
					200	70-75
Pastéis	Tartes	0.5	3	15	180	20-30
	Torta de fruta	1	2 ou 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Pão-de-ló	0.5	3	15	160	25-35
	Crêpes recheadas (em 2 prateleiras)	1.2	2 e 4	15	200	30-35
	Queques pequenos (em 2 prateleiras)	0.6	2 e 4	15	180-190	20-25
	Salgadinhos folhados como queijo (em 2 prateleiras)	0.4	2 e 4	15	200-210	15-20
	Bignés (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Biscoitos (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Merengues (em 3 prateleiras)	0.5	1 e 3 e 5	15	90	180

! Os tempos de cozedura são indicativos e podem ser modificados em função dos próprios gostos pessoais.

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Para deslocar o aparelho pegue-o sempre pelos específicos manípulos, situados aos lados do forno.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Pegue pelo centro a maçaneta de abertura da porta: os lados podem estar quentes.
• Utilize luvas de forno para colocar e tirar recipientes.
• Não forre o fundo do forno com folhas de alumínio.
• Não guarde material inflamável no forno: se o aparelho for inadvertamente colocado a funcionar, poderia incendiar-se.
• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Não coloque objectos pesados sobre a porta do forno aberta.

• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

- Evite que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva.
  Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Economia e respeito do meio ambiente

- Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade.

- É recomendável realizar as cozeduras GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).

- Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.
• Os acessórios podem ser lavados como quaisquer utensÃ-lios, inclusive numa máquina de lavar loiça, excepto as guias corrediças.
  ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

Limpeza da porta

Limpar o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não usar materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e partir o vidro.

Para uma limpeza mais cuidadosa, é possível retirar a porta do forno.

1. abra a porta inteiramente (veja a figura);
2. utilizando uma chave de fendas, levante e rode as alavancas F situadas nas duas dobradiças (veja a figura);

1. segure a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Em seguida puxe a porta para a frente e retire-a do seu lugar (veja a figura). Para montar novamente a porta realize, na ordem contrária, as mesmas operações.

* Presente apenas em alguns modelos.

Verificação das guarnições

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituição da lâmpada

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada.
2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.
3. Monte novamente a tampa (veja a figura).

Montagem do Kit Guias corrediças

1. Remova os dois caixilhos tirando-os dos espaçadores A (veja a figura).

Guia esquerda Guia direita B C Sentido de extracção

1. Escolher a prateleira na qual inserir a guia. Prestando atenção ao sentido de extracção da guia, posicione no caixilho antes o encaixe B e depois o encaixe C.

1. Fixar os dois caixilhos com as guia montadas nos específicos furos situados nas paredes do forno (veja a figura). Os furos para caixilho esquerdo estão posicionados no alto, os furos para o caixilho direito estão em baixo.
2. Finalmente, encaixe

os caixilhos nos espaçadores A.

! Não inserir as guias corrediças na posição 5.

Painéis catalíticos laterais e posterior\*

São painéis recobertos por um esmalte especial que absorve a gordura resultante das cozeduras. Este esmalte é suficientemente resistente para permitir o deslizamento dos vários acessórios (grades, bandejas, etc.) sem que se deteriorem. Não é necessário se preocupar se aparecerem pequenas manchas brancas nas superfícies.

Todavia, é necessário evitar de:

- raspar o esmalte com objectos cortantes (como uma faca, por exemplo);

- utilizar detergentes ou abrasivos.

Assistência técnica

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.)
• o número de série (S/N)
  Estas últimas informações encontram-se na placa de identificação situada no aparelho e/ou na embalagem.

* Presente apenas em alguns modelos.

Italiano, 1

English,15

Frannais, 28

Espanol, 41 Portuges, 54

ortuges, 54

Ελληνικά, 67

FK 61 X /HA

FK 63J X /HA

FK 65 X /HA

FK 61 /HA

FK 63 /HA

FK 65 /HA

FKQ 61 /HA

FKQ 63S C/HA

FK 63S C X /HA

FK 63S C /HA

FK 63C X /HA

FKQ 63C /HA

FK 63C /HA

7OFK 637J X RU/HA

7OFK 637J RU/HA

7OFK 638J X RU/HA

7OFK 638J RU/HA

7OFK 637JC X RU/HA

7OFK 637JC RU/HA

UT 63SC X /HA

UT 63SC /HA

UTQ 63SC /HA

FK 619J X /HA

FK 619J /HA

FKQ 616J /HA

FK 63 X /HA

FK 736JC X /HA

FK 736JC /HA

FKQ 73C /HA

UT 63 C X/HA

UT 63 C/HA

FKS 610 X /HA

FKS 610 /HA

FK 637J X /HA

FKQ 637J /HA

FKQ 637 /HA

Περιεχόμενα

Εγκατάσταση, 68-69

Τοποθέτηση

Ηλεκτρική σύνδεση
