MANUAL DE UTILIZADOR CP77SP2 /HA HOTPOINT

Programa HORNO TRADICIONAL

Adaptação aos diferentes tipos de gás

Tabela das características dos queimadores e bicos

Tabela das características

Descrição do aparelho, 55

Vista de conjunto

Painel de comandos

Início e utilização, 56-59

Utilização do plano de cozedura

Utilização do forno

Utilizar o timer de fim de cozedura

Programas de cozedura

Conselhos práticos para a cozedura

Tabela de cozedura

Precauções e conselhos, 60

Segurança geral

Eliminação

Economia e respeito do meio ambiente

Manutenção e cuidados, 61

Substituir a lâmpada de iluminação do forno

Manutenção das torneiras do gás

Assistência técnica

Hotpoint

ARISTON

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permaneça com o aparelho.
! Leia com atenção as instruções: nas quais há informações importantes sobre a instalação, a utilização e a segurança.
! A instalação do aparelho deve ser realizada segundo estas instruções e por pessoal profissional qualificado.
! Qualquer intervenção de regulação ou manutenção, deve ser efectuada com o fogão desligado da rede eléctrica.

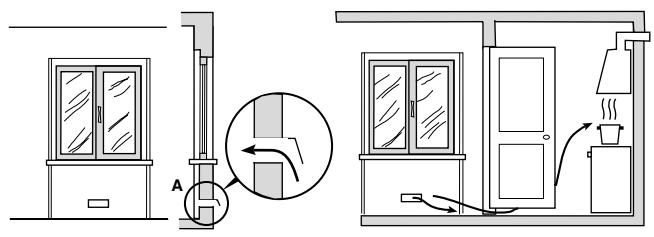

Ventilação dos locais

O aparelho poderá ser instalado somente em locais permanentemente ventilados, nos termos previstos pelos regulamentos nacionais em vigor. No local no qual o aparelho é instalado deve poder chegar tanto ar quanto pedido pela regular combustão do gás (o fluxo de ar não deve ser inferior a 2 m³/h por kW de potência instalada).

As tomadas de admissão do ar, protegidas por grades, devem ter uma conduta de ao menos 100 cm² de secção útil e devem ser colocadas em modo que não possam ser obstruídas, mesmo parcialmente (ver figura A).

Estas tomadas de ar devem ser aumentadas de 100% - com um mínimo de 200 cm ^2 – no caso em que o plano de trabalho do fogão não tenha o dispositivo de segurança para a falta de chama e quando o fluxo de ar ocorre em modo indirecto a partir de locais adjacentes (ver figura B) - desde que não constituam partes comuns do imóvel, ambientes com perigo de incêndio ou quartos de dormir - que possuam um conduto de ventilação comunicador com a parte externa, como descrito acima.

A

Abertura para ventilação do ar comburente

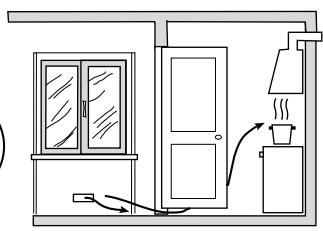

Sala ao lado Sala a ser ventilada

B

Aumento do vão entre a porta e o chão

! Após um uso prolongado do aparelho é aconselhável abrir uma janela ou aumentar a velocidade dos eventuais ventiladores.

Descarga dos fumos de combustão

A descarga dos fumos de combustão deve ser garantida por meio de um exaustor ligado a uma chaminé com tiragem natural de segura eficiência, ou por meio de uma ventoinha eléctrica que entre automaticamente em função cada vez que se ligar o aparelho (ver figuras).

Descarga através de uma chaminé ou uma conduta para fumo ramificada (reservada para os aparelhos de cozedura).

! Os gases liquefeitos de petróleo, mais pesados que o ar, ficam em baixo, portanto os locais onde estão contidos os recipientes de GLP devem prever aberturas para o exterior para o escoamento das eventuais fugas de gás.

Os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves etc.). Manter no local somente o cilindro que estiver sendo utilizado, longe de fontes de calor (fornos, chaminés, esquentadores) que possam levá-lo a uma temperatura superior a 50°C.

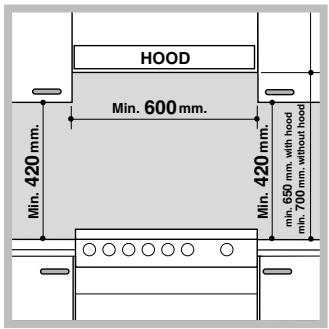

Posicionamento e nivelamento

! É possível instalar o aparelho ao lado de móveis que não superem a altura do plano de trabalho.
! Assegurar-se de que a parede em contacto com a parte traseira do aparelho seja de um material não inflamável e resistente ao calor (T 90°C).

Para uma instalação correcta:

• colocar o aparelho na cozinha, na sala de jantar ou numa sala única (não na casa de banho);
• se o plano da cozinha for mais alto que o dos móveis, estes deverão ser colocados pelo menos a 600 mm. do aparelho;

HOOD Min. 600 mm. Min. 420 mm. Min. 420 mm. min. 650 mm with hood min. 700 mm without hood

- se o fogão for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 420 mm. do plano de trabalho. Esta distância deve ser de 700 mm. se as prateleiras forem de material inflamável (vide a figura);

• não colocar cortinas atrás do fogão ou a menos de 200 mm dos seus lados;
• se houver exaustor, o mesmo deverá ser instalado seguindo as indicações contidas no relativo livrete de instruções.

Nivelamento

Se for necessário nivelar o aparelho, parafusar os pés de regulação fornecidos em dotação nos específicos lugares colocados nos cantos na base do fogão (ver figura).

Ligação eléctrica

Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação (veja a tabela dos Dados técnicos). No caso de ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (o fio de ligação à terra não deve ser interrompido pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente.

Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil.
! O cabo não deve ser dobrado nem comprimido.
! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.
! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Ligação do gás

A ligação do aparelho à rede do gás ou à botija do gás pode ser efectuada com um tubo flexível de borracha ou de aço, conforme prescrito pelas normas nacionais em vigor e somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado (veja a etiqueta de calibragem sobre a tampa: em caso contrário veja abaixo). Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as normas nacionais em vigor. Para facilitar a ligação, a alimentação do gás é orientável lateralmente *: inverter o porta-borracha para a ligação com a tampa de fecho e substituir a guarnição de vedação fornecida em dotação.

! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela “Características dos queimadores e dos bicos” (ver abaixo).

Ligação do gás com tubo flexível de borracha

Verificar que o tubo seja em conformidade com as normas nacionais em vigor. O diâmetro interno do tubo deve ser de: 8 mm para a alimentação com gás líquido; 13 mm para a alimentação com gás metano.

Quando a ligação estiver terminada, assegure-se de que o tubo:

• não esteja em contacto em ponto algum com partes que alcancem temperaturas superiores a 50°C;
• não esteja sujeito a qualquer esforço de tracção e de torção não apresente dobras nem apertos;
• não se encoste a corpos cortantes, arestas agudas nem em peças móveis e não esteja esmagado;
• seja fácil de inspeccionar ao longo de todo o próprio percurso, a fim de poder-se controlar o estado de conservação do mesmo;
• tenha um comprimento menor do que 1500 mm;
• esteja bem apoiado nas duas pontas, onde deve ser fixado mediante braçadeiras de bloqueio nos termos dos regulamentos nacionais em vigor.

! Se uma ou mais destas condições não puder ser respeitada ou se o fogão for instalado conforme as condições da classe 2 – subclasse 1 (aparelho encaixando entre dois móveis), deverá ser utilizado o tubo flexível de aço (ver abaixo).

Ligação com tubo flexível de aço inoxidável com parede contínua com rosca

Verificar que o tubo e as guarnições sejam em conformidade com as normas nacionais em vigor. Para poder instalar o tubo, elimine o porta-borracha que há no aparelho (a junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica).

! Efectuar a ligação em modo que o comprimento da tubagem não supere os 2 metros de extensão máxima e assegurar-se de que o tubo não entre em contacto com partes móveis e não seja esmagado.

Verificação da vedação

Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama.

Adaptação aos diferentes tipos de gás

É possível adaptar o aparelho a um tipo de gás diferente daquele para o qual foi preparado (indicado na etiqueta de calibragem na tampa).

Adaptação ao plano de cozedura

Substituição dos bicos dos queimadores do plano:

1. retire as grades e desenfie os queimadores das suas sedes;
2. desparafusar os bicos utilizando uma chave a tubo de 7 mm (ver figura), e substituí-los com aqueles apropriados para o novo tipo de gás (ver tabela "Características dos queimadores e dos bicos");
3. coloque outra vez todas as peças no lugar, realizando as operações na ordem contrária à acima apresentada.

Regulação do mínimo dos queimadores do plano:

1. coloque a torneira na posição de mínimo;
2. retire o selector e ajuste o parafuso de regulação situado no interior ou ao lado da haste da torneira até obter uma pequena chama regular.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo;

1. verifique em seguida se ao girar rapidamente a torneira da posição de máximo até a de mínimo, o queimador não se apague;
   ! Os queimadores do plano não precisam de nenhuma regulação do ar primário.
   ! Após a regulação com um gás diferente daquele com o qual foi aferido o aparelho, troque a velha etiqueta de calibragem por outra que corresponda ao novo tipo de gás, que pode ser encontrada junto aos nossos Centros de Assistência Técnica Autorizados.
   ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar nos tubos de entrada um regulador de pressão, conforme as normas nacionais em vigor sobre os “reguladores para gás canalizados”.

Tabela das características dos queimadores e bicos

Tabela 1				Gás líquido				Gás natural
QUEIMADOR	Diâmetro (mm)	Potência térmica kW (H.s.*)		By-pass 1/100 (mm)	Bico 1/100 (mm)	Capacidade * g/h		Bico 1/100 (mm)	Capacidade * l/h G20
		Nomin.	Reduz.			G30	G31
C. Rápido	100	3.00	0.7	40	86	218	214	116	286
B. Semi-rápido	75	1.65	0.4	30	64	120	118	96	157
A. Auxiliar	55	1.0	0.3	27	50	73	71	71	95
D. Tripla Coroa	130	3.25	1.3	57	91	236	232	124	309
Pressões de fornecimento	Nominal (mbar)Mínima (mbar)Máxima (mbar)					28-302035	372545		201725

* A 15°C e 1013 mbars-gás seco
** Propano P.C.S. = 50,37 MJ/Kg.
*** Butano P.C.S. = 49,47 MJ/Kg.
Natural P.C.S. = 37,78 MJ/m ^4

TABELA DAS CARACTERÍSTICAS
Medidas do Forno HxLxP	32x43,5x40 cm
Volume	Litros 56
Queimadores	adaptáveis a todos os tipos de gases indicados na placa de identificação
Tensão e frequência de fornecimento	vide a placa das características
ETIQUETA DE ENERGIA	Directiva 2002/40/CE acerca dos fornos eléctricos. Norma EN 50304Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: Gratin
	Directivas Comunitárias:2006/23CEE de 12/12/06 (Baixa Tensão) e posteriores modificações – -89/336/CEE de 03/05/89 (Compatibilidade Electromagnética) e posteriores modificações - 90/369/CEE de 29/06/90 (Gás) e posteriores modificações – -93/68/CEE de 22/07/93 e posteriores modificações - 2002/96/EC.

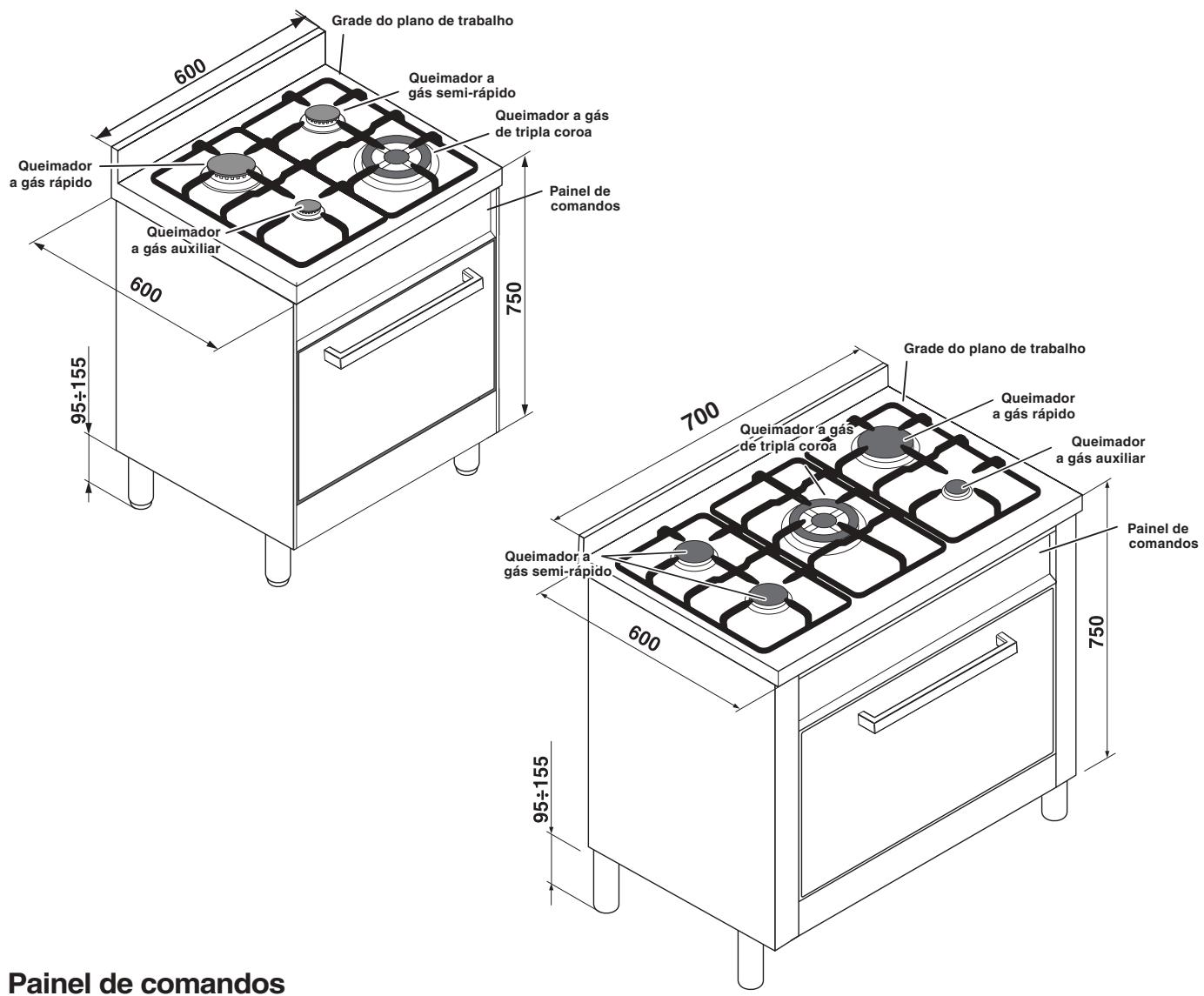

Vista de conjunto

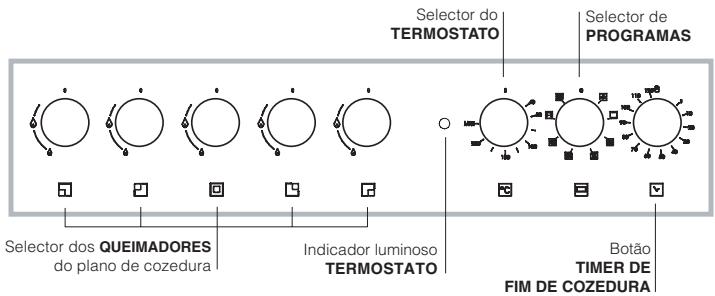

Selector do TERMOSTATO Selector de PROGRAMAS Selector dos QUEIMADORES do plano de cozedura Indicador luminoso TERMOSTATO Botão TIMER DE FIM DE COZEDURA

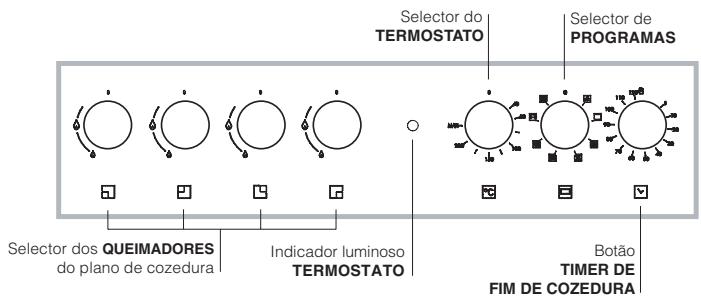

Selector do TERMOSTATO Selector de PROGRAMAS Selector dos QUEIMADORES do plano de cozedura Indicador luminoso TERMOSTATO Botão TIMER DE FIM DE COZEDURA

Utilização do plano de cozedura

Acendimento dos queimadores

Em correspondência com cada selector de QUEIMADOR está indicado um círculo cheio para o queimador associado.

Para acender um queimador do plano de cozedura:

1. aproximar uma chama ou um acendedor ao queimador;
2. pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR no símbolo da chama máxima ♦;
3. regular a potência da chama desejada, girando no sentido contrário ao dos ponteiros do relógio o selector QUEIMADOR: no mínimo ♦, no máximo ♦ ou numa posição intermediária.

Se o aparelho for equipado com dispositivo de acendimento electrónico* (vide a figura) será suficiente pressionar e contemporaneamente girar no sentido contrário ao dos ponteiros do relógio o selector

QUEIMADOR no símbolo de chama mínima, até o acendimento. Pode ocorrer que o queimador se apague no momento em que se solta o selector. Neste caso, repetira operação mantendo pressionado o selector por mais tempo.

! Se a chama do queimador se apagar acidentalmente, desligue o queimador e aguarde ao menos 1 minuto antes de tentar novamente o acendimento.

Se o aparelho for equipado com um dispositivo de segurança* para a falta de chama, mantenha pressionado o selector do QUEIMADOR por aproximadamente 2-3 segundos para manter acesa a chama e activar o dispositivo.

Para apagar o queimador, girar o selector até que se apague•.

Conselhos práticos para utilização dos queimadores

Para um melhor rendimento dos queimadores e um consumo mínimo de gás é necessário usar recipientes de fundo chato, dotados de tampa e proporcionados ao queimador:

Queimador	Diâmetro dos Recipientes (cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 22
Auxiliar (A)	10 - 14
Tripla Coroa (TC)	24 - 26

Para identificar o tipo de queimador, consultar os desenhos que há no parágrafo das “Características dos queimadores e bicos”.

! Evitar que as panelas passem para fora das margens do plano durante a sua utilização.
! Nos modelos equipados de grade de redução, a mesma deverá ser utilizada somente para o queimador auxiliar, quando forem utilizados recipientes de diâmetro menor de 12 cm.

Utilização do forno

! Antes do uso, remova taxativamente as películas de plástico posicionadas aos lados do aparelho.
! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Em seguida, pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente édeve-se à evaporação das substâncias empregadas para proteger o forno.

1. Para seleccionar o programa de cozedura que desejar, rode o selector dos PROGRAMAS.

2. Para escolher a temperatura rode o selector do TERMOSTATO. Uma lista com as cozeduras e as respectivas temperaturas aconselhadas pode ser consultada na Tabela de cozedura (veja os Programas).

3. O indicador luminoso do TERMOSTATO acesa indica a fase de aquecimento até a temperatura definida.

4. Durante a cozedura é sempre possível:

5. modificar o programa de cozedura mediante o selector dos PROGRAMAS;

6. modificar a temperatura mediante o selector do TERMÓSTATO;
7. interromper a cozedura se recolocar o selector dos PROGRAMAS na posição “0”.

! Nunca encoste objectos no fundo do forno, para evitar riscos de danos ao esmalte.
! Coloque sempre os recipientes de cozedura sobre a grade fornecida.

Ventilação de arrefecimento

Para obter uma redução das temperaturas externas, alguns modelos são equipados com uma ventoinha de arrefecimento. Esta gera um jacto de ar que sai entre o painel de comandos e a porta do forno.

!No final da cozedura, a ventoinha continua a funcionar até o forno arrefecer suficientemente.

Luz do forno

Acende-se seleccionando com o selector dos PROGRAMAS. Permanece acesa quando se seleccionar um programa de cozedura.

Utilizar o timer de fim de cozedura

1. Antes de mais nada, para dar corda na campainha é necessário rodar o selector do TIMER DE FIM DE COZEDURA de uma volta quase inteira na direcção dos ponteiros do relógio.
2. Volte na direcção contrária aos ponteiros do relógio, para configurar o tempo que desejar, faça coincidir os minutos indicados no selector do TIMER DE FIM DE COZEDURA com a referência fixa do painel de comandos.
3. Depois que tiver passado o tempo tocará um sinal acústico e o forno desliga-se.
4. Quando o forno estiver desligado, o timer de fim cozedura poderá ser utilizado como um normal contador de minutos.

! Para utilizar o forno com funcionamento manual, ou seja com o timer de fim de cozedura desactivado, é necessário rodar o botão TIMER DE FIM DE COZEDURA até o símbolo‘ 📊.

Programas de cozedura

!Para todos os programas pode ser regulada uma temperatura entre 60°C e MÁX., excepto:

• GRILL (é aconselhável configurar somente em MÁX.);
• GRATIN (é aconselhável não ultrapassar a temperatura de 200°C).

Programa de FORNO TRADIÇÃO

Com esta cozedura tradicional é melhor utilizar um único tabuleiro: com mais de um tabuleiro haverá má distribuição da temperatura.

Programa FORNO PARA PASTÉIS

Esta função é indicada para a cozedura de comidas delicadas, (especialmente doces que necessitarem de levitação) e algumas preparações “mignon” em 3 prateleiras simultaneamente.

Programa de FAST COOKING

Este programa é especificamente indicado para cozeduras rápidas de alimentos previamente preparados (congelados ou previamente cozidos). Os melhores resultados são obtidos se utilizar apenas uma prateleira.

Programa de COZEDURA MÚLTIPLA

Como o calor é constante e uniforme em todo o forno, o ar coze e cora os alimentos de maneira uniforme. É possível utilizar até duas prateleiras no máximo contemporaneamente.

Esta combinação possibilita um aquecimento rápido do forno, com um grande fluxo de calor principalmente por baixo. Se utilizar mais de uma prateleira de cada vez, será necessário trocar a posição das mesmas na metade da cozedura.

Programa de GRILL

Uma temperatura alta e directa do grill é aconselhada para os alimentos que necessitarem de uma alta temperatura superficial. Coza com a porta do forno fechada.

Programa de GRATIN

Une a irradiação térmica unidireccional com a circulação forçada do ar no interior do forno. Deste modo impede-se a queimadura da superfície dos alimentos ao aumentar-se o poder de penetração do calor. Coza com a porta do forno fechada.

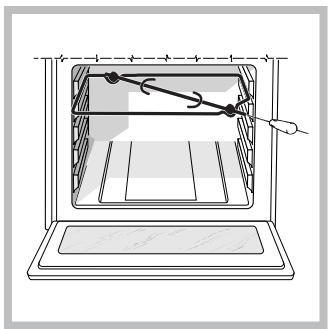

Espeto rotatório

Para accionar o espeto rotatório (veja a figura) realize as seguintes operações:

1. coloque a bandeja pingadeira na posição 1;
2. coloque o suporte do espeto rotatório na posição 3 e enfie o espeto no respectivo furo, situado na parede traseira do forno;
3. para ligar o espeto giratório coloque o selector dos PROGRAMAS em ;

Conselhos práticos para a cozedura

! Nas cozeduras ventiladas não utilize as posições 1 e 5: que recebem directamente ar quente porque poderão provocar queimaduras em alimentos delicados.
! Nas cozeduras de GRILL e GRATIN, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

MULTINÍVEL

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira embaixo e a grade em cima.

GRILL

• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.
• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato;

PIZZA

• Utilize uma forma de alumínio leve, apoie-a na grelha do forno.
  Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tabela de cozedura

Programas	Alimentos	Peso (Kg)	Posição das prateleiras	Pré aquecimento (minutos)	Temperatura aconselhada	Duração da cozedura (minutos)
Forno Tradicional	Pato	1	3	15	200	65-75
	Carne de vitela ou vaca assada	1	3	15	200	70-75
	Carne de porco assada	1	3	15	200	70-80
	Biscoitos (de massa tenra)	-	3	15	180	15-20
	Tortas doces	1	3	15	180	30-35
Forno para Pastéis	Tortas doces	0.5	3	15	180	20-30
	Torta de fruta	1	2 ou 3	15	180	40-45
	Plum cake	0.7	3	15	180	40-50
	Pão-de-ló	0.5	3	15	160	25-30
	Crêpes recheadas (em 2 prateleiras)	1.2	2 e 4	15	200	30-35
	Queques pequenos (em 2 prateleiras)	0.6	2 e 4	15	190	20-25
	Salgadinhos folhados como queijo (em 2 prateleiras)	0.4	2 e 4	15	210	15-20
	Bignés (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Biscoitos (em 3 prateleiras)	0.7	1 e 3 e 5	15	180	20-25
	Merengues (em 3 prateleiras)	0.5	1 e 3 e 5	15	90	180
Cozinha Rápida	Congelados
	Pizza	0.3	2	-	250	12
	Misto abóbora e camarão panado	0.4	2	-	200	20
	Torta rústica de espinafre	0.5	2	-	220	30-35
	Panzerotte	0.3	2	-	200	25
	Lasanha	0.5	2	-	200	35
	Páezinhos doirados	0.4	2	-	180	25-30
	Bolinhos de frango	0.4	2	-	220	15-20
	Pré-cozidos
	Asas de frango doiradas	0.4	2	-	200	20-25
	Comidas Frescas
	Biscoitos (de massa tenra)	0.3	2	-	200	15-18
	Plum cake	0.6	2	-	180	45
	Salgadinhos folhados de queijo	0.2	2	-	210	10-12
Cozedura Múltipla	Pizza (em 2 prateleiras)	1	2 e 4	15	230	15-20
	Lasanha	1	3	10	180	30-35
	Cordeiro	1	2	10	180	40-45
	Frango assado com batatas	1+1	2 e 4	15	200	60-70
	Cavala	1	2	10	180	30-35
	Plum cake	1	2	10	170	40-50
	Bignés (em 2 prateleiras)	0.5	2 e 4	10	190	20-25
	Biscoitos (em 2 prateleiras)	0.5	2 e 4	10	180	10-15
	Pão-de-ló (em 1 prateleira)	0.5	2	10	170	15-20
	Pão-de-ló (em 2 prateleiras)	1	2 e 4	10	170	20-25
	Tortas salgadas	1.5	3	15	200	25-30
Forno para Pizza	Pizza	0.5	3	15	220	15-20
	Carne de vitela ou vaca assada	1	2	10	220	25-30
	Frango	1	2 ou 3	10	180	60-70
Grill	Linguado e chocas	0.7	4	-	Max	10-12
	Espetinhos de calamares e camarão	0.6	4	-	Max	8-10
	Chocas	0.6	4	-	Max	10-15
	Filé de bacalhau	0.8	4	-	Max	10-15
	Verduras na grelha	0.4	3 ou 4	-	Max	15-20
	Bife de vitela	0.8	4	-	Max	15-20
	Chouriças	0.6	4	-	Max	15-20
	Hambúrgueres	0.6	4	-	Max	10-12
	Cavala	1	4	-	Max	15-20
	Tostas (ou pão torrado)	4 ou 6	4	-	Max	3-5
	Com espeto giratório (se houver)
	Vitela no espeto	1.0	-	5	Max	80-90
	Frango no espeto	1.5	-	5	Max	70-80
	Cordeiro no espeto	1.0	-	5	Max	70-80
Gratin	Frango na grelha	1.5	2	10	200	55-60
	Chocas	1.5	2	10	200	30-35
	Com espeto giratório (se houver)
	Vitela no espeto	1.5	-	5	200	70-80
	Cordeiro no espeto	1.5	2	5	200	70-80
	Frango (no espeto) com batatas (na bandeja pingadeira)	1.5	2	5	200	70-75
		-	2	5	200	70-75

! Este aparelho foi projectado e fabricado em conformidade com as normas internacionais de segurança.

Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto.
• Este folheto diz respeito a um aparelho de classe 1 (isolado) ou classe 2 - subclasse 1 (situado entre dois móveis).
• Durante o uso deste aparelho, os elementos aquecedores e algumas das partes da porta do forno esquentam-se muito. Tome cuidado para não tocar nos mesmos e mantenha as crianças afastadas.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do aparelho.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Utilize luvas de forno para colocar e tirar recipientes.
• Não utilize líquidos inflamáveis (álcool, gasolina, etc.) perto do aparelho enquanto este estiver funcionando.
• Assegurar-se sempre que os selectores estejam na posição • quando o aparelho não for utilizado.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contactar a Assistência.
• Não coloque objectos pesados sobre a porta do forno aberta.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja

vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.

• Se o fogão for colocado sobre um estrado, tome as providências necessárias para que o aparelho não escorregue do estrado.
• Não permita que as crianças brinquem com o aparelho.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de colecta selectiva. Para maiores informações sobre a correcta eliminação dos electrodomésticos, os proprietários poderão contactar o serviço de colecta público ou os revendedores.

Economia e respeito do meio ambiente

• Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. As opções de definição dos programas, especialmente a “cozedura posterior” (vide os Programas) e a “limpeza automática posterior” (vide Manutenção e cuidados), possibilitam organizar-se para isto.
• É recomendável realizar as cozeduras de GRILL e GRATIN sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor.

Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica.

Limpeza do aparelho

! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.

- As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. Enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.

- As grades, as sobretampas, as coroas distribuidoras de chamas e os queimadores do plano de cozedura são extraíveis para facilitar a limpeza; lave-os com água quente e detergente não abrasivo, tendo o cuidado de remover toas as incrustações e aguardar até que estejam perfeitamente enxutos.

- Limpar frequentemente a parte terminal dos dispositivos de segurança* para a falta de chama.

- O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.

- Limpar o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não usar materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e partir o vidro.

- Os acessórios podem ser facilmente lavados como quaisquer utensílios, inclusive numa máquina de lavar loiça.

* Presente apenas em alguns modelos.

Verificação das guarnições do forno

Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica Autorizado mais perto. É aconselhável não usar o forno antes do mesmo ter sido reparado.

Substituir a lâmpada de iluminação do forno

Para substituir a lâmpada de iluminação do forno:

1. Desatarraxe a tampa em vidro do bocal da lâmpada.
2. Desenrosque a lâmpada e troque-a por outra análoga: potência 25 W, engate E 14.
3. Retire a tampa (veja a figura).

Manutenção das torneiras do gás

Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma.

! Esta operação deve ser efectuada por um técnico autorizado pelo fabricante.

Assistência técnica

! Nunca recorra a técnicos não autorizados.

Comunique:

• o tipo de avaria;
• o modelo da máquina (Mod.);
• o número de série (S/N);
  Estas últimas informações encontram-se na placa de identificação situada no aparelho.

Italiano, 1

English, 14

Français, 26

Espanol, 38

Portuges, 50

Türkçe, 62

CP65SP2/HA

CP77SP2/HA

İçindekiler

Kurulum, 63-66
