KULLANIM KILAVUZU CP77SP2 /HA HOTPOINT

Konumlandırma ve düzleştirme

Elektrik bağlantısı

Gaz bağlantısı

Farklı tipteki gazlara uygun hale getirme

Teknik bilgiler

Yanıcı ve nozul teknik özellik tablosu

Cihazın tanımı, 67

Genel Bakış

Kontrol Paneli

Başlangıç ve kullanım, 68-71

Ocak Izgarasını Kullanma

Fırını kullanma

Pişirme zaman ayarının kullanılması

Pişirme modları

Pratik pişirme önerileri

Fırında pişirme tavsiye tablosu

Önlemler ve ipuçları, 72

Genel emniyet

İmha Etme

Çevreye saygılı olma ve koruma

Bakım ve temizlik, 73

Cihazı kapatma

Cihazı temizleme

Gaz tapası bakımı

Fırının ampulünü değiştirme

Yardım

Hotpoint

ARISTON

! Yeni cihazınızı çalıştırmadan önce, lütfen bu talimat kitapçığını dikkatle okuyun. Cihazın emniyetli bir şekilde kurulup çalıştırılmasıyla ilgili olarak önemli bilgiler içermektedir.
! Gelecekte kullanmak için lütfen bu çalıştırma talimatlarını saklayın. Çalıştırma talimatlarının cihaz satıldığında, başkasına verildiğinde veya başka yere taşındığında cihazla birlikte verildiğinden emin olun.
! Cihaz, verilen talimatlara uygun olarak kalifiye bir profesyonel tarafından kurulmalıdır.
! Gerekli olan herhangi bir ayarlama veya bakım, fırın güç kaynağından çıkarıldıktan sonra gerçekleştirilmelidir.

Oda havalandırması

Cihaz, yürürlükte olan ulusal kanunlara ve bunlara müteakip düzenlemelere uygun olarak, yalnızca kalıcı olarak havalandırılan odalara takılabilir. Cihazın takılı olduğu oda, normal gaz yanışı işleminde gerekli olan havanın sağlanması için yeteri kadar havalandırılmalıdır (hava akışı takılan güçten kW başına 2 m³/ saatten daha düşük olmamalıdır). Izgaralar tarafından korunan hava girişlerinin, en az 100 cm² lik iç ara kesitine sahip bir borusu olmalıdır ve kısmı tıkanıklığa dahi uğramayacak şekilde konumlandırılmalıdır (bkz şekil A).

Ocak ızgarasının yüzeyi alev kontrolü aygıtna sahip değilse, bu girişler, minimum 200 cm² olmak üzere, % 100 oranda genişletilmelidir. Hava akışı dolaylı bir şekilde yan odalardan sağlandığında (bkz. şekil B), bunlar bir binanın ortak alanları, yatak odaları veya yüksek yangın tehlikesine sahip yerler olmadıkça, girişler yukarıda anlatıldığı gibi dışarıya açılan havalandırma borularına sahip olmalıdır.

A

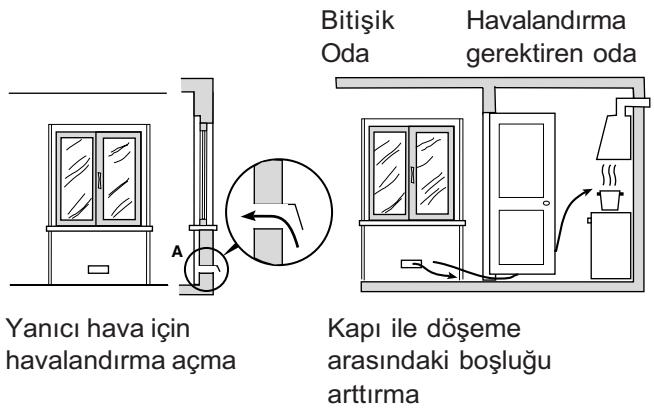

Yanıcı hava için havalandırma açma Bitişik Oda Havalandırma gerektiren oda Kapı ile döşeme arasındaki boşluğu arttırma

! Cihazın uzun süre kullanımından sonra, bir cam açmak veya kullanılan fanların hızını arttırmak tavsiye edilir.

Yanan gazların atılması

Güvenli ve verimli doğal emme bacasına bağlı bir başlık ve cihaz her açıldığında otomatik olarak çalışmaya başlayan bir elektrikli fan kullanarak yanan gazların etkili bir şekilde atılması temin edilmelidir (şekile bakınız).

Doğrudan dışarı atılan dumanlar

Bir baca veya dallı bir boru sistemiyle dışarı atılan dumanlar (fırın cihazları için saklanmıştır)

! Sıvılaştırılmış petrol gazları havadan ağırdır ve yerde birikir, bu nedenle LPG silindir içeren tüm odalarda sızan gazın kolayca çıkması için dışarıya açılan delikler olmalıdır.

Bu nedenle, LPG silindirleri kısmen ya da tamamen odalarda veya zemin seviyesinin altındaki saklama alanlarında kurulmamalı veya saklanmamalıdır (bodrum, vb.) Odada yalnızca kullanılmakta olan silindir saklanmalıdır; ayrıca bu silindir silindir sıcaklığının 50°C'nin üstüne çıkmasına neden olabilecek ısı kaynaklarından da (fırın, baca, soba) uzak tutulmalıdır.

Konumlandırma ve düzleştirme

!Cihaz ocak ızgarasının yüzeyininkini aşmayan yüksekliği olan dolaplara takılabilir.

!Cihazın arkasıyla temas eden duvarın yanmayan, ısıya dayanıklı (T 90°C) malzemeden yapıldığından emin olun.

Cihazı düzgün bir şekilde kurmak için:

• Mutfağa, yemek odasına veya stüdyo daireye (banyoya değil) yerleştirin.
• Ocak ızgarasının üstü dolaplardan yüksekse, cihaz bunlardan en az 600 mm uzağa kurulmalıdır.
• Fırın bir duvar dolabının altına kurulacaksa, bu dolapla ocak izgarası arasında en az 420 mm aralık olmalıdır.

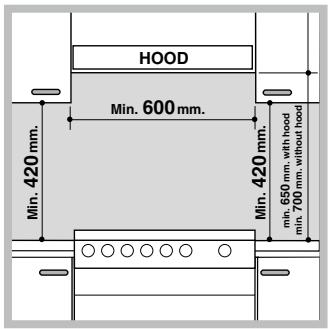

HOOD Min. 600 mm. Min. 420 mm. Min. 420 mm. min. 650 mm, with hood min. 700 mm, without hood

Duvar kabinlere yanan tipteyse, bu uzaklık 700 mm'ye arttırılmalıdır (bkz. şekil).

• Panjurları fırının
  arkasına veya kenarlarına 200 mm yakınlığa konumlandırmayın.
• Herhangi bir başlık, ilgili çalıştırma

talimatnamesinde yazanlara uygun olarak takılmalıdır.

Düzleştirme

Cihazı düzleştirmek gerekliyse, fırının altının her bir köşesindeki ayarlanabilir ayaklıkları yerine doğru vidalayın (bkz şekil).

Elektrik bağlantısı

Cihazın veri plakasında gösterilen yüke denk gelen standartlaştırılmış bir fiş takın (bkz Teknik Veri tablosu).

Cihaz, cihaz ve ana kablo arasında minimum 3 mm'lik açıklığı olan çok kutuplu bir anahtar kullanılarak doğrudan ana kabloya bağlanmalıdır. Anahtar gösterilen yüke ve mevcut elektrik düzenlemelerine uygun olmalıdır (topraklama kablosu anahtar tarafından kesilmemelidir). Güç kablosu, herhangi bir zamanda 50°C'den yüksek ıslarla temas etmeyecek şekilde konumlandırılmalıdır.

Cihazı güç kablosuna takmadan önce, şunlardan emin olun:

• Cihazın topraklandığından ve yasalara uygun olduğundan.
• Prizin, veri plakasında belirtilen, cihazın maksimum gücüne dayanabileceğinden.
• Voltajın veri plakasında belirtilen değerler arasında olduğundan
• Prizin cihazın fişiyle uyumlu olduğundan Priz fişle uyumlu değilse, yetkili bir teknisyenden değiştirmesini isteyin. Uzatma kablosu veya çoklu priz kullanmayın

! Cihaz kurulduktan sonra, güç kaynağı kablosu ve elektrik prizi kolaylıkla erişilebilir olmalıdır.

* Sadece belirli modellerde vardır

! Kabloyu bükmeyin veya sıkıştırmayın.
! Kablo düzenli olarak kontrol edilmeli ve sadece yetkili teknisyenler tarafından değiştirilmelidir.
! Bu emniyet önlemlerine uyulmadığı takdirde üretici sorumluluk kabul etmez.

Gaz bağlantısı

Gaz şebekesine veya gaz silindirine bağlantı, mevcut ulusal kanunlara uygun olarak, ve cihazın bağlanacak olan gaza uygunluğundan emin olduktan sonra (kapaktaki etikete bakın), esnek bir lastik veya çelik bir hortum kullanılarak gerçekleştirilebilir: Eğer durum böyle değilse, aşağıya bakın). Bir silindirden likid gaz kullanırken, mevcut ulusal kanunlara uygun olan bir basınç düzenleyicisi takın. Bağlantıyı daha kolay yapmak için, gaz temini yan tarafa döndürülebilir*: Hortum tutucunun yerini başlıkla değiştirin ve cihazla birlikte verilen contanın yerini değiştirin.

! Gaz sağlayıcidaki basıncın Yanıcı tablosu ve nozul teknik özelliklerinde belirtilen değerlere uygun olduğundan emin olun (bkz aşağısı). Bu cihazınızın, etkili bir enerji tüketimi yapmasını sağlarken, aynı zamanda güvenli çalışmasını ve uzun ömürlü olmasını sağlar.

Esnek bir lastik hortum kullanılarak gaz bağlantısı

Hortumun mevcut ulusal kanunlara uygun olduğundan emin olun. Hortumun iç çapı şöyle olmalıdır: Likid gaz temini için 8 mm, metan gazı temini için 13 mm.

Bağlantı gerçekleştirildikten sonra, hortumun;

• 50°C sıcaklığın üzerindeki hiçbir parçayla temas etmeyeceğinden,
• Çeken veya)bükücü kuvvetlere tabi olmayacağindan, bükülüp kıvrılmayacağindan,
• Bıçaklarla, keskin köşelerle veya hareket eden parçalarla temas etmeyeceğinden ve sıkıştırılmayacağını,
• Durumunun kontrol edilebilmesi için boylu boyunca incelenmesinin kolay olacağından,
  • 1500 mm'den kısa olacağından,
• Her iki uca sıkı sıkı oturduğundan, mevcut ulusal kanunlara uygun olan mandallar kullanılarak sabitlendiğinden emin olunmalıdır.

! Eğer bu şartlardan bir veya daha fazlası yerine getirilemezse, veya fırın sınıf 2 – altsınıf 1 cihazlar için listelenen şartlara göre takılması gerekiyorsa (iki dolap arasına takılır), onun yerine esnek ve çelik bir hortum kullanılmalıdır (bkz aşağısı).

Esnek, eksiz ve paslanmaz çelik boruyu dişli bir eklentiye takmak

Hortumun ve contanın mevcut ulusal kanunlara uygun olduğundan emin olun.

Hortumu kullanmaya başlamak için, cihazın üzerindeki hortum tutucuyu çıkarın (cihazın üstündeki gaz kaynağı girişi silindir vidalı 1 / 2 gaz erkek eklentisidir).

! Bağlantıyı hortum uzunluğu maksimum 2 metreyi geçmeyecek şekilde gerçekleştirin, hortumun sıkışmadığından ve hareket eden parçalarla temas etmediğinden emin olun.

Bağlantının sıkılığını kontrol etme

Kurulum işlemi tamamlandığında, sabunlu bir karışım kullanarak hortum tesisatında sızıntı olup olmadığını kontrol edin. Asla ateş kullanmayın.

Farklı tipteki gazlara uygun hale getirme

Cihazı, varsayılan tipteki gazdan başka tipteki bir gaza uyumlu hale getirmek mümkündür (bu kapaktaki etikette gösterilmiştir).

Ocak fırınını uyumlu hale getirmek

Ocak fırını yanıcıları için nozulları değiştirme:

1. Ocak izgaralarını ve yanıcıları oturdukları yerden çıkartın.

1. 7 mm somun anahtarı kullanarak nozulları gevşetin (bkz şekil), ve bunları yeni tipteki gaza uygun olan nozullarla değiştirin (bkz Yanıcı ve Nozul teknik özellik tablosu).

2. Yukarıdaki talimatları tersten takip ederek tüm parçaları değiştirin.

Fırın ocak yanıcılarının minimum ayarını ayarlama:

1. Kolu minimum konuma döndürün.

2. Alev küçük fakat ve sabit olana kadar, kolu çıkarın ve tapa iğnesinin içinde veya yanında bulunan düzenleyici vidayı ayarlayın.

! Cihaz doğal gaza bağlıysa, ayarlama vidası saat yönünün tersi yönde gevşetilmelidir..

1. Yanıcı yanıyorken, kolun konumunu birkaç kere minimumdan maksimuma ve tersine doğru hızla değiştirin, ateşin sönmediğini kontrol edin.

! Fırın ocağı yanıcısı birincil hava ayarlaması gerektirmez.

! Cihazı farklı tipteki bir gazla kullanılabilmesi için ayarladıktan sonra, eski etiketi, yeni tip gaza karşılık gelen yeni bir etiketle değiştirin (bu etiketler Yetkili Teknik Destek Merkezlerinde bulunmaktadır).

! Kullanılan gaz basıncı önerilen basınçtan farklı olursa (veya az farklı olursa), “yönlendirilen gaz düzenlemesi”yle ilgili ulusal kanunlara uygun olan bir basınç düzenleyicisi giriş hortumuna takılmalıdır.

Yanıcı ve nozul teknik özellik tablosu

Tablo 1				Likit gaz				Doğal gaz
Yanıcı	Çap (mm)	Isıtma Gücü kW (S.*)		By-pass 1100 (mm)	Nozul 1/100 (mm)	Akış oranı * gr/sa		Nozul 1/100 (mm)	Akış oranı * l/sa G20
		Nomin.	Azaltılmış			G30	G31
C. Hızlı	100	3.00	0.7	40	86	218	214	116	286
B. Yarı—Hızlı	75	1.65	0.4	30	64	120	118	96	157
A. Yedek	55	1.0	0.3	27	50	73	71	71	95
D. Üçlü Halka	130	3.25	1.3	57	91	236	232	124	309
Besleme basıncı	Nominal (mbar) Minimal (mbar) Maksimum (mbar)					28-30 20 35	37 25 45		20 17 25

* 15°C'de ve 1013 mbar'da – kuru gaz
** Propan P.C.S. = 50.37 MJ/kg
*** Bütan P.C.S. = 49,47 MJ/kg
Doğal P.C.S. = 37.78 MJ/m³

TEKNİK BİLGİLER
Ocak Boyutları (YxGWxÇ)	32x43.5x40 cm
Hacim	56 litre
Güç kaynağı voltajı ve frekansı	Veri plakasına bakın
Yanıcılar	Veri plakasında gösterilen herhangi bir gaz tipiyle kullanıma uygundur
ENERJİ ETİKETİ	Elektrikli fırınlar hakkında yönerge 2002/40/EC. Düzenleme EN 50304 Doğal konveksiyon için enerji tüketimi – ısıtma modu:Normal modZorlanmış konveksiyon sınıfı için beyan edilen edilen enerji tüketimi – ısıtma modu:Pişirme.
	AB Yönergeleri 2006/95/EEC tarihli 12.12.06 (Düşük Voltaj) ve müteakip değişiklikler - 89/336/EEC tarihli 03/05/89 (Elektromanyetik Uyumluluk) ve müteakip değişiklikler - 90/369/EEC tarihli 29/06/90 (Gaz) ve müteakip değişiklikler - 93/68/EEC tarihli 22/07/93 ve müteakip değişiklikler - 2002/96/EC.

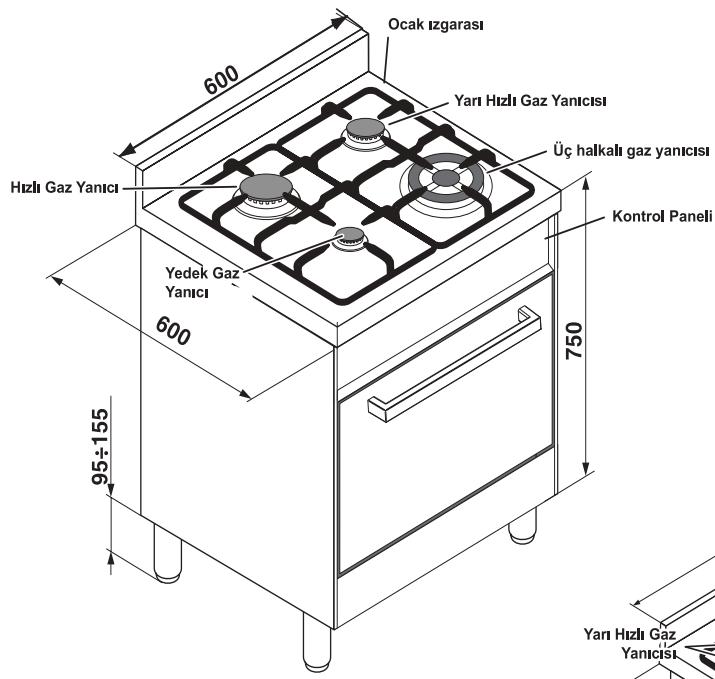

Genel Bakış

Ocak ızgarası Yarı Hızlı Gaz Yanıcısı Üç halkalı gaz yanıcısı Kontrol Paneli Hızlı Gaz Yanıcı Yedek Gaz Yanıcı 600 750 95÷155 Yarı Hızlı Gaz Yanıcısı

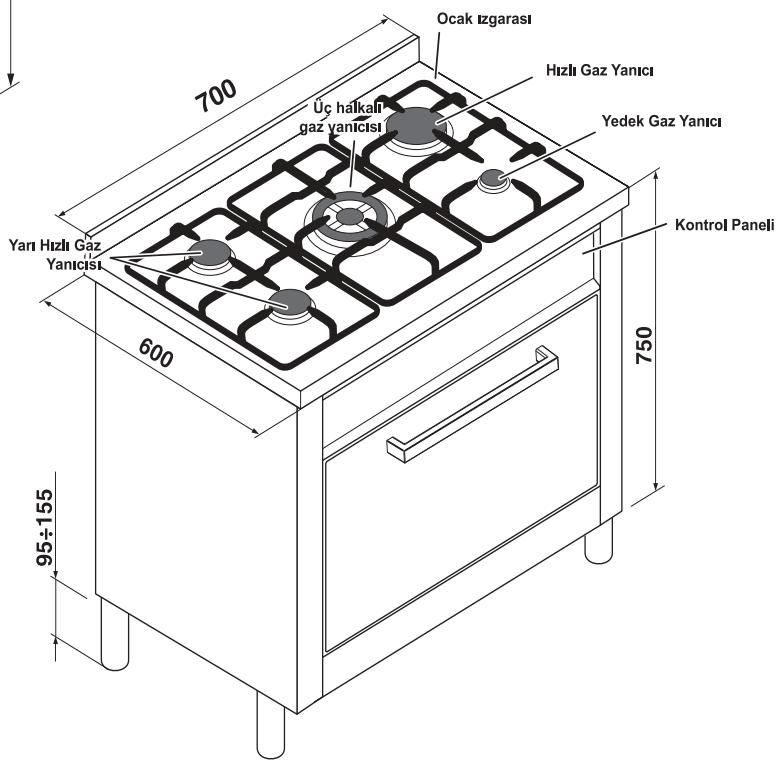

700 Ocak tizgarası Hızlı Gaz Yanıcı Üç halkalı gaz yanıcısı Yedek Gaz Yanıcı Kontrol Paneli 600 750 95÷155

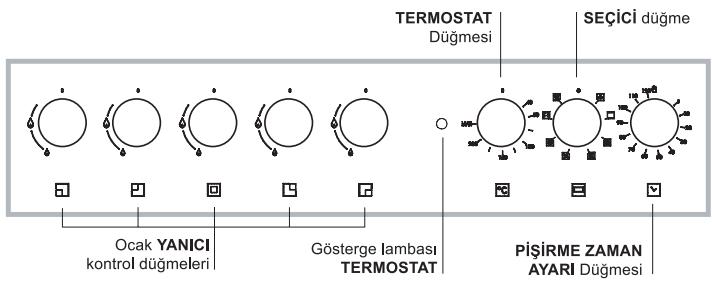

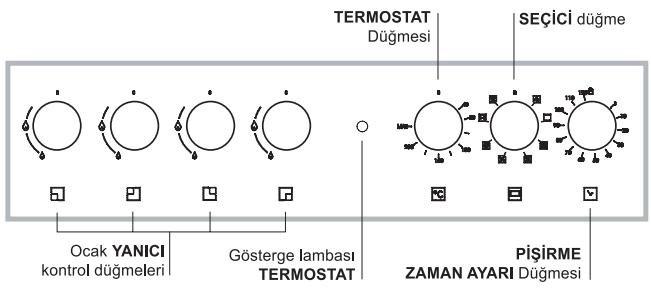

Kontrol Paneli

TERMOSTAT Düğmesi SEÇİCI düğme Ocak YANICI kontrol düğmeleri Gösterge lambası TERMOSTAT Pişirme ZAMAN AYARI Düğmesi

TERMOSTAT Düğmesi SEÇİCİ düğme Ocak YANICI kontrol düğmeleri Gösterge lambası TERMOSTAT PİŞİRME ZAMAN AYARI Düğmesi

Ocak Izgarasını Kullanma

Yanıcıları yakma

Her YANICI kolu için, ilgili yanıcı için alevin gücünü gösteren komple bir halka vardır.

Ocak ızgarasının üzerindeki yanıcılardan birini yakmak için:

1. Bir ateş kaynağını veya gaz yakıcısını yanıcıya yaklaştırın.
2. YANICI koluna basın ve maksimum alev ayarına gelecek şekilde saat yönünün tersine döndürün ⬤.
3. YANICI kolunu saat yönünün tersi yöne çevirerek alevin şiddetini istediğiniz seviyeye ayarlayın. Bu minimum ayar 🔥olabilir, maksimum ayar 🔥olabilir, ya da ikisi arasındaki herhangi bir yer de olabilir.

Cihaza bir elektronik aydınlatma cihaza takılmışsa* (şekile bakınız), OCAK düğmesine basın ve ocak yanana kadar saat yönünün aksi istikametinde, minimum alev ayarına döndürün. Düğme bırakılırsa, yanıcı sönebilir.

Eğer bu olursa, işlemi tekrar edin, düğmeyi daha uzun süre basılı tutun.

! Eğer alev yanlışlıkla sönerse, yanıcıyı kapatın ve tekrar yakmayı denemeden önce en az 1 dakika bekleyin.

Cihazda alev kontrol ve emniyet aygıtı bulunmaktadır*, alevin yanmasını sağlamak ve aygıtı etkinleştirmek için OCAK düğmesini yaklaşık olarak 2-3 saniye basılı tutun.

Yanıcıyı kapatmak için, düğme durma konumuna gelene kadar çevirin •

Yanıcı kullanımıyla ilgili pratik tavsiyeler

Yanıcıların en etkili şekilde çalışması ve tüketilen gaz miktarını azaltmak için, düz tabanı ve kapağı olan tencerelerin kullanılması tavsiye edilir. Ayrıca yanıcının boyutuna uygun olmalıdır.

Yanıcı tipini belirlemek için, “Yanıcı ve nozul teknik özellikler” bölümünde bulunan tabloya bakın.

! Tencereler kullanılırken ocak izgarasının kenarlarını kaplamadığından emin olun.

! Azaltıcı ızgarası olan modellerde, söz konusu ızgara çapı 12 cm'den az olan tencereler kullanıldığında, sadece yedek yanıcı olarak kullanılmalıdır.

Yanıcı	Tencere Çapları (cm)
Hızlı (R)	24 - 26
Yarı-Hızlı (S)	16 - 22
Yedek (A)	10 - 14
Üçlü Halka (TC)	24 - 26

Fırını kullanma

! Ürünü kullanmadan önce, cihazın yanlarındaki bütün plastik kaplamaları çıkarın.
! Cihazınızı ilk kullandığınız anda, boş fırını kapağı kapalı olarak maksimum sıcaklıkta en azından yarım saat ısıtın. Fırını kapatıp fırın kapağını açmadan önce odanın iyi havalandırıldığından emin olun. Cihaz, üretim sırasında kullanılan koruyucu maddelerin yanmasından dolayı hafif hoş kokmayan bir koku yayabilir.

1. SEÇİCİ düğmeyi çevirerek istediğiniz pişirme modunu seçin.

2. TERMOSTAT düğmesiyle istediğiniz sıcaklığı seçin. Pişirme modları ve önerilen pişirme sıcaklıkları için pişirme tavsiye tablosuna bakınız (Pişirme Modlarına bakınız).

3. Yandığında, TERMOSTAT gösterge lambası fırının ayarlı sıcaklığa kadar ısınıp ısınmadığını gösterir.

4. Pişirme sırasında aşağıdakileri yapabilirsiniz:

5. SEÇİCİ düğmeyi çevirerek pişirme modunu değiştirebilir.

6. TERMOSTAT düğmesini çevirerek sıcaklığı değiştirebilir.
7. SEÇİCİ düğmeyi “0” konumuna çevirerek pişirmeyi durdurabilirsiniz.

! Nesneleri hiçbir zaman doğrudan fırının dibine koymayın; bu emaye kaplamanın zarar görmesini engeller.

! Tencereyi her zaman cihazla birlikte verilen rafa(raflara) koyun.

TERMOSTAT gösterge lambası

Bu yandığında, fırın ısı yayar. Fırının içi seçilen sıcaklığa ulaştığında kapanır. Bu aşamada lamba termostatın çalıştığını ve sıcaklığı sabit bir seviyede tuttuğunu göstermek için arka arkaya yanıp, söner.

Fırın ışığı

Bu SEÇİCİ düğmeyle ⚙️ seçilerek açılır. Bir pişirme modu seçilirken açık kalır.

Soğutma fanı

Fırının dış sıcaklığını düşürmek için, bir soğutma fanı kontrol paneli ile fırın kapağı arasında hava akışı sağlar.

! Pişirme tamamlanır tamamlanmaz, soğutma fanı fırın yeterince soğuyana kadar çalışmaya devam eder.

Pişirme zaman ayarının kullanılması

1. Alarmý kurmak için, PÝPÝRME ZAMAN AYARI düðmesini saat yönünde yaklapýk tam bir tur döndürün.
2. Ystediðiniz zamaný ayarlamak için düðmeyi saat yönünün aksi istikametinde döndürün: PÝPÝRME ZAMAN AYARI düðmesinde gösterilen dakikalarý kontrol panelindeki göstergeyle hizalayın.
3. Seçilen süre geçtiðinde, bir sesli ikaz duyulur ve fýrýn kapanýr.
4. Fýrýn kapalýyken pipirme zaman ayarý normal bir saat gibi kullanýlabilir.

! Fırını manüel olarak kullanmak için, başka bir deyişle, pişirme zaman ayarını kullanmak istemiyorsanız, PİŞİRME ZAMAN AYARI düğmesini şembolüne ulaşana kadar döndürün.

Pişirme modları

!50°C ile MAX arasındaki bir sıcaklık değeri aşağıdakiler hariç tüm pişirme modları için ayarlanabilir:

• IZGARA (önerilen: sadece MAX güç seviyesine ayarlayın)
• FIRINDA GÜVEÇ (önerilen: 200°C'ı aşmayın).

NORMAL FIRINmodu

Hem üst hemde alt ısıtma elemanları yanacaktır. Bu normal pişirme modunu kullanırken, sadece bir pişirme rafının kullanılması en idealidir. Birden fazla raf kullanılacaksa, ısı eşit olmayan bir şekilde dağıtıılacaktır.

PiŞiRMEmodu

Arka ıslıtma elemanları ve fan açılır, böylece fırının tamamında hassas ve tek düzir bir ısı dağılımı sağlanır. Bu mod ısıya duyarlı yiyecekleri (kabarması gereken kek ve börekler gibi) pişirmeye ve 3 rafta aynı anda “kurabiye” yapmaya uygundur.

HIZLI PİŞİRMEmodu

Isıtma elemanları ve fan, fırın içerisinde sürekli ve tek düze ısı dağılımı sağlamak için etkin hale getirilir. Bu pişirme modunda ön-ısıtmaya gerek yoktur. Bu mod özellikle hazır yiyecekleri çabucak pişirmek için uygundur (dondurulmuş veya önceden pişirilmiş). Sadece bir pişirme rafı kullanılarak iyi sonuç alınır.

ÇOKLUmod

Bütün ısıtma elemanları (üst, alt ve dairesel) açılır ve fan çalışmaya başlar. Fırın içerisindeki ısı sabit kaldığı için, hava yiyeceği eşit biçimde pişirir ve kızartır. Aynı anda iki raf kullanılabilir.

PIZZA modu

Dairesel ısıtma elemanları ve fırının altındaki elemanlar açılır ve fan devreye sokulur. Bu kombinasyon, özellikle alttaki elemandan, önemli miktarda ısı üreterek fırını hızla ısıtır. Aynı anda birden fazla raf kullanıyorsanız, pişirme işleminin yarısında tabaklarının konumunu değiştirin

IZGARA modu

Üst ısıtma elemanın orta bölümü açılır. Yüksek yüzey sıcaklığına ihtiyaç duyan yiyecekler için yüksek ve doğrudan izgara ısısı tavsiye edilir (dana eti ve biftek, bonfile ve antrekot). Bu pişirme modu sınırlı miktarda enerji kullanır ve küçük parçaları izgara yapmaya uygundur. Köşelere yerleştirilirse iyi pişirilemeyeceği için yiyeceği rafın ortasına koyun.

FIRINDA GÜVEÇ modu

Üst ısıtma elemanı ve fan çalışmaya başlayacaktır. Özelliklerin bu kombinasyonu fırın içerisindeki zorunlu hava devirdaimi vasıtasıyla ısıtma elemanları tarafından sağlanan tek yönlü ısı yayılımının etkinliğini arttırır. Bu yiyeceğin yüzeyden yanmasını engeller ve ısının yiyeceğin içerisinde nüfuz etmesini sağlar.

! IZGARA ve FIRINDA GÜVEÇ pişirme modları fırının kapağı kapalıyken gerçekleştirilmelidir.

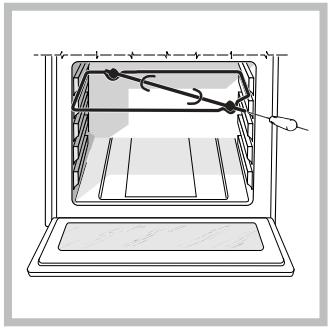

Et şişi

Et şişini etkinleştirmek için, şunları yapın:

a) Damlama kabını 1. rafa yerleştirin.
b) Et şişi desteğini 3. rafa konumlandırın ve şişi yandan takarak, sağlanan delikten geçirin.
c) Et şişini, fırın düğmesini veya konumuna çevirerek çalıştırın.

Pratik pişirme önerileri

! Fan yardımlı pişirme sırasında rafları konum 1 ve 5'e yerleştirmeyin. Çünkü doğrudan gelen aşırı ısı, ısıya duyarlı yiyecekleri yakabilir.

! IZGARA ve FIRINDA GÜVEÇ pişirme modlarında, özellikle et şişini kullanırken, pişirme artıklarını (yağ ve/veya yağ artığı) toplamak için damlama kabını konum 1'e yerleştirin.

ÇOKLU

• 2'de daha fazla ısıya ihtiyaç duyan yiyecekleri yerleştirmek için konum 2 ve 4'ü kullanın.
• Damlama kabını alta ve rafı üste yerleştirin.

IZGARA

• Rafır 3 veya 4. konuma yerleştirin. Yiyeceği rafın ortasına koyun.
• Güç seviyesini maksimuma ayarlamanızı öneririz. Üst ısıtma elemanı bir termostat tarafından düzenlenmektedir ve daima sabit bir düzeyde çalışmayabilir.

PIZZA

• Hafif bir aluminyum pizza tavası kullanın. Cihazda bulunan rafa yerleştirin.
  Kıtır kıtır bir kabuk elde etmek için, kabuğun pişirme süresi boyunca yayılarak biçim almasını önlemesi nedeniyle damlama tavasını kullanmayın.
• Pizzada çok fazla malzeme bulunuyorsa, pişirme işleminin yarısında pizzanın üzerine mozella peyniri koymanızı öneririz.

Fırında pişirme tavsiye tablosu

Pişirme modlari	Yemekler	Ağırlık (kg cinsinden)	Raf Konumu	Ön ıstıma süresi (dakika)	Önerilen sıcaklık	Pişirme süresi (dakika)
Normal Fırın	Ördek	1	3	15	200	65-75
	Dana rozbif veya biftek	1	3	15	200	70-75
	Domuz kızartması	1	3	15	200	70-80
	Kurabiye (hamur işleri)	-	3	15	180	15-20
	Turta	1	3	15	180	30-35
Pişirme Modu	Turta	0.5	3	15	180	20-30
	Meyveli kek	1	2 veya 3	15	180	40-45
	Üzümlü kek	0.7	3	15	180	40-50
	Pandispanya	0.5	3	15	160	25-30
	Gözleme (2 rafta)	1.2	2 ve 4	15	200	30-35
	Küçük çörekler (2 rafta)	0.6	2 ve 4	15	190	20-25
	Peynirli poğaca (2 rafta)	0.4	2 ve 4	15	210	15-20
	Profiterol (3 rafta)	0.7	1, 3 ve 5	15	180	20-25
	Kurabiye (3 rafta)	0.7	1, 3 ve 5	15	180	20-25
	Beze (3 rafta)	0.5	1, 3 ve 5	15	90	180
Hızlı Pişirme	Dondurulmuş yiyecek
	Pizza	0.3	2	-	250	12
	Kabaklı ve karidesli pay	0.4	2	-	200	20
	Ispanaklı börek	0.5	2	-	220	30-35
	Çiğ Börek	0.3	2	-	200	25
	Lazanya	0.5	2	-	200	35
	Kek	0.4	2	-	180	25-30
	Tavuk parçaları	0.4	2	-	220	15-20
	Önceden pişirilmiş yiyecek
	Piliç kanadı	0.4	2	-	200	20-25
	Taze Yiyecek
	Kurabiye (hamur işleri)	0.3	2	-	200	15-18
	Üzümlü kek	0.6	2	-	180	45
	Peynirli poğaça	0.2	2	-	210	10-12
Çoklu pişirme	Pizza (2 rafta)	1	2 ve 4	15	230	15-20
	Lazanya	1	3	10	180	30-35
	Kuzu	1	2	10	180	40-45
	Piliç kızartma + patates	1+1	2 ve 4	15	200	60-70
	Uskumru	1	2	10	180	30-35
	Üzümlü kek	1	2	10	170	40-50
	Profiterol (2 rafta)	0.5	2 ve 4	10	190	20-25
	Kurabiye (2 rafta)	0.5	2 ve 4	10	180	10-15
	Pandispanya (1 rafta)	0.5	2	10	170	15-20
	Pandispanya (2 rafta)	1	2 ve 4	10	170	20-25
	Börek	1.5	3	15	200	25-30
Pizza Modu	Pizza	0.5	3	15	220	15-20
	Dana rozbif veya biftek	1	2	10	220	25-30
	Tavuk	1	2 veya 3	10	180	60-70
Izgara	Dil balığı ve supya	0.7	4	-	Maksimum	10-12
	Kalamar ve karides kebabı	0.6	4	-	Maksimum	8-10
	Supya	0.6	4	-	Maksimum	10-15
	Morina filetosu	0.8	4	-	Maksimum	10-15
	Izgara sebze	0.4	3 veya 4	-	Maksimum	15-20
	Dana bonfile	0.8	4	-	Maksimum	15-20
	Sosis	0.6	4	-	Maksimum	15-20
	Köfte	0.6	4	-	Maksimum	10-12
	Çiroz	1	4	-	Maksimum	15-20
	tost (veya tost ekmeği)	4 ve 6	4	-	Maksimum	3-5
	Et şişiyle (varsa)
	Dana şiş	1.0	-	5	Maksimum	80-90
	Tavuk şiş	1.5	-	5	Maksimum	70-80
	Kuzu şiş	1.0	-	5	Maksimum	70-80
Fırında Güveç	Tavuk izgara	1.5	2	10	200	55-60
	Supya	1.5	2	10	200	30-35
	Et şişiyle (varsa)	1.5	-	5	200	70-80
	Dana şiş	1.5	2	5	200	70-80
	Kuzu şiş	1.5	2	5	200	70-75
	Tavuk (şiş) + patates (kızartma)	-	2	5	200	70-75

! Bu cihaz uluslararası arası emniyet standartlarına uygun olarak tasarlanmış ve üretilmiştir.

Aşağıdaki uyarılar güvenlik nedenleri için verilmiş olup, dikkatle okunmalıdır.

Genel emniyet

• Cihaz ev içerisindeki kullanım için tasarlanmıştır ve ticari veya endüstriyel kullanım amaçlanmamıştır.
• Cihaz dış alanlara takılmamalıdır, üstü kapalı olsa bile. Cihazı yağmura ve fırtınalara maruz bırakmak son derece tehlikelidir.
• Cihaza çıplak ayakla veya ıslak veya nemli el ve ayaklarla dokunmayın.
• Cihaz yemek yapmak için bu kitapçıkta verilen talimatlara uygun olarak yalnızca yetişkinler tarafından kullanılmalıdır.
• Talimatnameyle beraber bir adet sınıf 1 (yalıtılmış) veya sınıf 2 – altsınıf 1 (iki dolap arasına yerleştirilen) cihaz gelmektedir.
• Cihaz kullanılırken ısıtma elemanlarına veya fırın kapağının belirli kısımlarına dokunmayın; bu parçalar son derece sıcak olabilir. Çocukları cihazdan uzak tutun.
• Diğer elektrikli aletlerin güç kaynağı kablolarının, fırının sıcak bölümleriyle temas etmediğinden emin olun.
• Havalandırma ve ısı dağıtma açıklıklarının üstü asla örtülmemelidir.
• Fırına yemek koyarken veya geri alırken her zaman fırın eldivenleri kullanın.
• Cihaz kullanımdayken yanında asla yanıcı sıvılar (alkol, petrol, vs) kullanmayın.
• Cihaz kullanılmıyorken düğmelerin her zaman • konumunda olduğundan emin olun.
• Cihazı fişten çıkarırken, fişi her zaman ana güç prizinden çekin, kablodan çekmeyin.
• Cihazı elektrik güç kablosundan çıkarmadan önce hiçbir zaman temizlik veya bakım işi yapmayın.
• Cihaz bozulacak olursa, hiçbir şekilde ve koşulda kendiniz tamir etmeye çalışmayın. Deneyimsiz kişiler tarafından gerçekleştirilen onarımlar cihazda daha fazla hasara neden olabilir. Yardım Hattını Arayın
• Ağır nesneleri açık fırın kapağına dayandırmayın.
• Cihaz, düşük fiziksel, algısal veya zihinsel kapasitesi olan insanlar (çocuklar dahil), deneyimsiz bireyler veya ürüne yabancı olan kişiler tarafından çalıştırılmamalıdır. Bu bireyler en azından, onların güvenliğinin sorumluluğunu üstlenen veya cihazın çalıştırılmasıyla ilgili eğitim alan birisi tarafından denetlenmelidirler.
• Çocukların cihazla oynamasına izin vermeyin.
• Fırın bir döşemenin üzerine konuluyorsa, döşemenin kendisinin kaymasını önlemek için gerekli önlemleri alın.

İmha Etme

• Paketleme maddesini imha ederken: Paketin tekrar kullanılabilmesi için yerel kanunlara uyun.
• Elektrik Atık ve Elektronik Ekipmanlarla (WEEE) ilgili olan Avrupa Yönergesi 2002/96/EC, ev içi cihazların normal şehiriçi atık döngülerinin kullanılarak imha edilmemesi gerektiğini belirtmektedir. Ömrü biten cihazlar tekrar kullanım maliyetini iyileştirmek ve makine içindeki maddeleri geri döndürmek için ayrı olarak toplanmalıdır, bu aynı zamanda atmosfere ve kamu sağlığına olan olası hasarları da önler. Tüm ürünlerin üzerinde işaretli olan üzerine çarpı atılmış çöp kutusu, mal sahibine ayrı atık toplaması ile ilgili yükümlülüğünü hatırlatmaktadır.
  Kullanım ömrünü tamamlamış ev aletlerinin doğru şekilde atılması ilgili daha fazla bilgi için, cihaz sahipleri ilgili kamu kuruluşları veya yerel bayileri ile temasa geçebilirler.

Çevreye saygılı olma ve koruma

• Fırını akşamüstü ve sabah erken saatlerde kullanarak elektrik şirketlerinin aşırı yükünün düşürülmesine yardımcı olabilirsiniz. Pişirme modu programlama seçenekleri, “gecikmeli pişirme” modu (Pişirme modlarına bakınız) ve özellikle “gecikmeli otomatik temizlik” modu (Bakım ve Temizlik’e bakınız) kullanıcının zamanını verimli bir şekilde kullanmasına izin verir.
• IZGARA ve FIRINDA GÜVEÇ modlarını kullanırken fırının kapağını her zaman kapalı tutun: Bu enerji tasarruf etmenizi sağlarken (yaklaşık % 10) daha iyi sonuçlar verecektir.
• Kapak contalarını düzenli olarak kontrol edin, onları silerek temizleyin ve birikinti olmadığından emin olun, böylece kapağa tam oturarak, ısı dağılmasını önlerler.

Cihazı kapatma

Cihazın üzerinde herhangi bir iş yapmadan önce onu elektrik kaynağından çıkartın.

Cihazı temizleme

! Cihaz üzerinde asla buharlı temizleyici veya basınçlı temizleyici kullanmayın.

• Paslanmaz çelik veya emaye kaplı dış taraflar ve lastik contalar, ılık suya ve normal sabuna batırılmış bir sünger kullanılarak temizlenebilir. İnatçı lekeleri çıkarmak için özel ürünler kullanın. Temizledikten sonra, iyice durulayın ve tamamen kurutun. Aşındırıcı tozlar veya çürütücü maddeler kullanmayın.
• Temizliği daha kolay kılmak için, fırın düğmeleri, yanıcı başlıkları, alev dağıtıcı halkaları ve yanıcıları çıkarabilirsiniz; onları sıcak suda ve aşındırıcı olmayan deterjanla yıkayın, tamamen kurutmadan önce üzerindeki tüm yanık kalıntılarının çıktığından emin olun.
• Alev kontrolü emniyeti aygıtının* içsel kısmını düzenli olarak temizleyin.
• Fırının içi, her kullanımdan sonra, halen ılıkken, temizlenmelidir. Sıcak su ve deterjan kullanın, iyice durulayın ve yumuşak bir giysiyle kurulayın. Aşındırıcı ürünler kullanmayın.
• Fırın kapağının camlı kısımlarını bir sünger ve aşındırıcı olmayan temizlik ürünüyle temizleyin, sonra yumuşak bir giysiyle tamamen kurulayın. Sert aşındırıcı maddeler veya keskin metal kazıma aletleri kullanmayın, bunlar yüzeyi çizebilir ve camın çatlamasına neden olabilir.
• Aksesuarlar günlük çanak çömlek gibi yıkanabilir, hatta bulaşık makinesinde bile yıkamak güvenlidir.

! Yanıcılar yanarken veya hala sıcakken kapağı kapatmayın.

Fırın contalarını gözden geçirme

Fırının etrafındaki kapak contalarını düzenli olarak kontrol edin. Contalar zarar görmüşse, lütfen en yakın Yetkili Satış Sonrası Hizmet Merkeziyle görüşün. Contalar değiştirilene kadar fırının kullanılmamasını tavsiye ederiz.

Gaz tapası bakımı

Zaman içinde, tapa sıkışabilir veya döndürmesi zorlaşabilir. Bu meydana gelirse, tapa değiştirilmelidir.

! Bu işlem, üretici tarafından yetki verilen kalifiye bir teknisyen tarafından gerçekleştirilmelidir.

Fırının ampulünü değiştirme

1. Fırını elektrik kaynağından çıkardıktan sonra, lamba prizini kaplayan cam kapağı kaldırın (bkz şekil).

1. Ampulü gevşetin ve benzer bir tanesiyle değiştirin: voltaj 230 V, watt 25 W, başlık E 14.
2. Kapağı değiştirin ve fırını elektrik kaynağına tekrar bağlayın.

Yardım

! Yetkili olmayan bir teknisyenin hizmetini asla kabul etmeyin.

Lütfen aşağıdaki bilgileri hazır edin:

• Meydana gelen sorunun tipi.
  • Cihaz modeli (Mod.).
• Seri numarası (S/N).
  Son iki bilgiye, cihazın üzerindeki veri plakasından ulaşılabilir.

TR

TR

TR
