Tipo de produto	Placa de cozinha embutível vitrocerâmica
Marca	INDESIT
Modelo	TK 64 S IX
Número de queimadores	4
Tipos de queimadores	Radiantes e halógenos
Potência total	6500 W
Dimensões (L x P x A)	600 x 520 x 45 mm (estimativa)
Peso líquido	10 kg (estimativa)
Alimentação elétrica	230 V monofásico ou 400 V trifásico, 50 Hz
Comando	Tátil com travamento
Função de aquecimento rápido	Sim (Boost)
Indicador de calor residual	Sim
Segurança infantil	Travamento dos comandos
Desligamento automático de segurança	Sim (por temporização)
Proteção térmica	Sim (redução de potência em caso de superaquecimento)
Tipo de superfície	Vitrocerâmica
Limpeza	Produtos não abrasivos, raspador para sujeiras incrustadas
Garantia	De acordo com a legislação vigente
Reparabilidade	Por serviço técnico autorizado

Perguntas frequentes - TK 64 S IX INDESIT

Como acender um queimador na placa INDESIT TK 64 S IX ?

Pressione a tecla ON/OFF (tecla ①) por cerca de um segundo para ligar a placa. Em seguida, use as teclas de seleção de queimador (por exemplo, tecla para o queimador dianteiro direito) e ajuste a potência com as teclas + e -. Para aquecimento rápido, ajuste primeiro para 9 e depois pressione a tecla de função boost (A).

Como travar os comandos para evitar qualquer manipulação por crianças ?

Durante o funcionamento, pressione a tecla Travamento dos comandos (tecla ① bis). O indicador correspondente acende. Para destravar, pressione novamente a mesma tecla por alguns instantes.

O que fazer se a superfície vitrocerâmica rachar ou quebrar ?

Desconecte imediatamente o aparelho da rede elétrica para evitar risco de eletrocussão. Contacte um centro de assistência técnica autorizado INDESIT para a substituição da placa.

Como limpar a placa de cozimento corretamente ?

Use uma esponja úmida com um produto de limpeza especial para vitrocerâmica. Para sujeiras incrustadas, use um raspador adequado. Evite produtos abrasivos, pós de limpeza e esponjas metálicas. Enxágue abundantemente e seque.

Por que a placa emite um bipe sonoro e os comandos travam ?

Um bipe sonoro pode ocorrer se um objeto (panela, talher) permanecer mais de 10 segundos na zona de comando, em caso de transbordamento ou se uma tecla for pressionada por muito tempo. Elimine a causa do mau funcionamento; o travamento desativa automaticamente. Se o problema persistir, a placa desliga.

Qual é a potência máxima de cada queimador ?

As potências são: traseiro esquerdo: 2300 W (queimador duplo); dianteiro esquerdo: 1200 W; traseiro direito: 1200 W; dianteiro direito: 1800 W. A potência total da placa é de 6500 W.

Como usar a função de desligamento automático de segurança ?

O desligamento automático é acionado após um tempo limite de funcionamento em um determinado nível de potência. Por exemplo, na potência 9, o queimador desliga após 1 hora; na potência 1-2, após 10 horas. O display indica '0' em caso de desligamento.

Pode-se instalar a placa sobre uma máquina de lavar louça ?

Recomenda-se evitar essa instalação. Se for inevitável, uma separação estanque deve ser colocada entre os dois aparelhos para evitar danos devido à umidade.

O que significa o indicador de calor residual ?

Um indicador na borda de cada queimador permanece aceso enquanto a temperatura ultrapassar 60°C, mesmo após desligar. Isso evita queimaduras acidentais. O calor residual persiste por cerca de 30 minutos.

Quais tipos de panelas são recomendados para esta placa ?

Use panelas com fundo plano e diâmetro que cubra completamente a zona de aquecimento. Certifique-se de que o fundo esteja seco e limpo. Evite usar panelas deformadas por queimadores a gás.

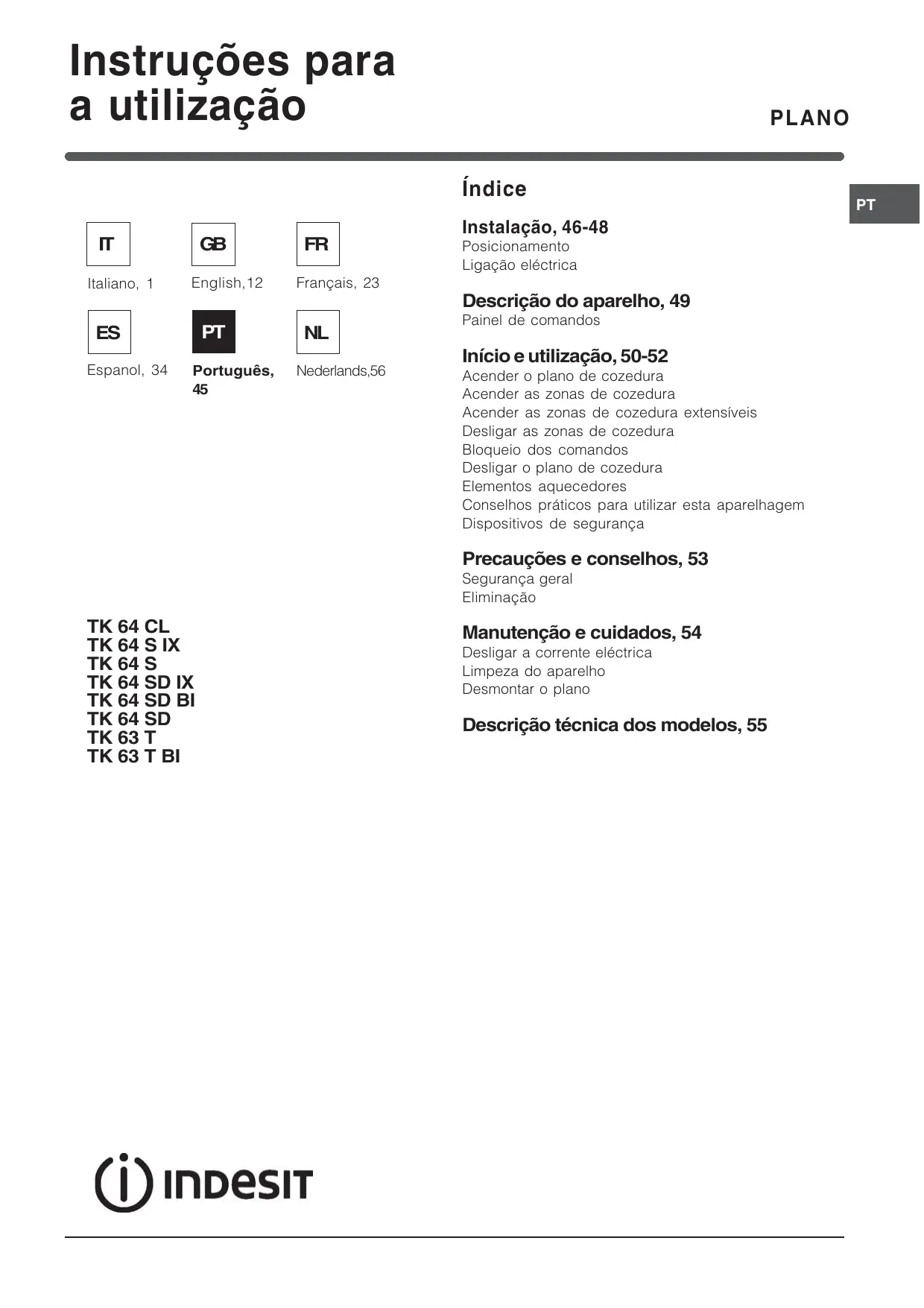

MANUAL DE UTILIZADOR TK 64 S IX INDESIT

Descrição do aparelho, 49

Painel de comandos

Início e utilização, 50-52

Acender o plano de cozedura

Bloqueio dos comandos

Desligar o plano de cozedura

Elementos aquecedores

Conselhos práticos para utilizar esta aparelhagem

Precauções e conselhos, 53

Segurança geral

Eliminação

Manutenção e cuidados, 54

Descrição técnica dos modelos, 55

TK 64 CL TK 64 S IX TK 64 S TK 64 SD IX TK 64 SD BI TK 64 SD TK 63 T TK 63 T BI

É importante guardar este folheto para poder consultá-lo sempre que necessário. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências.

! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento

! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de coleta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada conforme estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objetos.

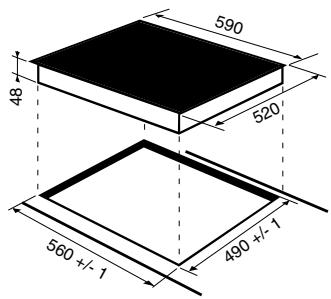

Encaixe

Para garantir um bom funcionamento do aparelho, é necessário que o móvel seja de características adequadas:

• o material do plano de apoio deve resistir a uma temperatura de aproximadamente 100°C ;
• se desejar instalar o plano de cozedura sobre um forno, este deve ser equipado com um sistema de arrefecimento com ventilação forçada;
• evite instalar o plano de cozedura sobre uma máquina de lavar louça: se for fazê-lo, instale um

elemento de separação entre os dois aparelhos com retenção hermética; conforme o plano de cozedura que desejar instalar (veja figuras), o vão do móvel deve ter as seguintes dimensões:

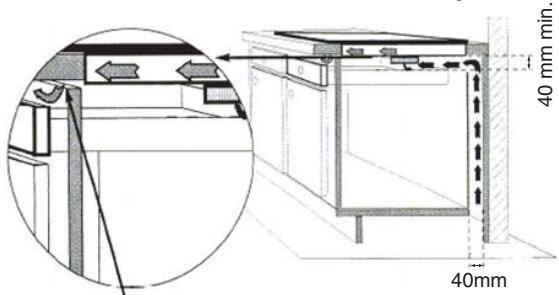

Sobre um vão vazio ou uma gaveta

É necessário deixar uma câmara de ar de pelo menos 40 mm ou uma abertura de 5 mm na largura do móvel.

Abertura de pelo menos 5 mm em toda a largura do plano.

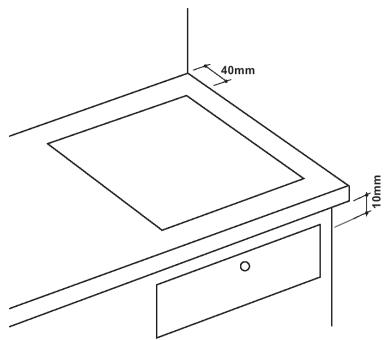

Ventilação

Para permitir uma adequada ventilação e para evitar o superaquecimento das superfícies ao redor do aparelho, o plano de cozedura deve ser posicionado:

• a uma distância mínima de 40 mm da parede de

trás e de 600 mm de quaisquer outras superfícies verticais;

• de forma a manter uma distância mínima de 10 mm entre o vão para o encaixe e o móvel abaixo dele.

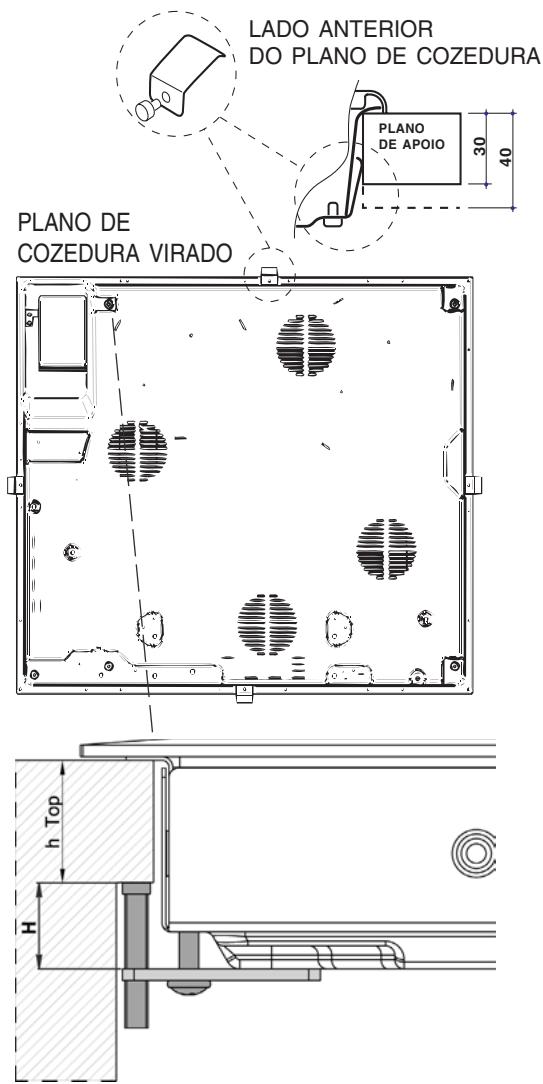

Fixação

A instalação do aparelho deve ser realizada sobre uma superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação errada poderão alterar as características e as performances do plano de cozedura.

O comprimento do parafuso de regulação dos ganchos de fixação deve ser configurado antes da sua montagem, conforme a espessura do plano de apoio:

• 30 mm de espessura: parafuso 17,55 mm;
• 40 mm de espessura: parafuso 7,55 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de centragem nos furos colocados no centro de cada lado do plano;
2. introduza o plano de cozedura no vão do móvel a exercer uma adequada pressão no inteiro perímetro para o plano de cozedura prender-se perfeitamente no plano de apoio.
3. para os planos com perfis laterais: após ter inserido o plano de cozedura no móvel, inserir os 4 ganchos de fixação (cada um com o seu perno) no perímetro inferior do plano de cozedura, parafusando-os com os parafusos compridos com ponta até que o vidro fique aderente ao plano de apoio.

! É indispensável que os parafusos das molas de centragem sejam acessíveis. ! Em conformidade com as normas de segurança, estando o aparelho encaixado, não deve ser possível o contacto com componentes elétricos. ! Todos os componentes de garantia da proteção precisam estar presos de modo que não possam ser tirados sem o emprego de uma ferramenta.

Ligação elétrica

! A ligação elétrica do plano de cozedura e a de um eventual forno de encaixar precisam ser realizadas separadamente, por razões de segurança elétrica, e para facilitar uma eventual remoção do forno.

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e predisposto na fábrica para a ligação monofásica. Efetuar a ligação dos fios de acordo com a etiqueta e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eletrico	Ligação fios
230V 1+N ~ 50 Hz	N L	½: verde/amarelo N: os 2 fios azuis jintos L: marrom junto ao preto

Outros tipos de ligações

Tensão tipo e frequência de rede

• 400V - 2+N ~ 50 Hz
• 230V 3 ~ 50 Hz
• 400V - 2+2N ~ 50 Hz

Soltar os cabos e efetuar a ligação dos fios de acordo com a etiqueta e os desenhos a seguir:

Tensão tipo e frequência rede	Cabo eletrico	Ligação fios
400V - 2+N ~ 50 Hz	N L1 L2	+: verde/amarelo; N: os 2 fios azuis jintos L1: preto L2: marrom
230V 3 ~ 50Hz
400V - 2+2N ~ 1 50 Hz	N1 N2 L1 L2	+: verde/amarelo; N1: azul N2: azul L1: preto L2: marrom

Tensão tipo e frequência de rede

• 400V 3 - N ~ 50 Hz

proceder da seguinte maneira:

! O eventual cabo em dotação não pode ser utilizado para estes tipos de instalação.

1. Utilizar um cabo de alimentação apropriado, tipo H05RR-F ou de valor superior, com medidas adequadas (secção do cabo: 25 mm).
2. Utilize uma chave de fenda para fazer alavanca nas linguetas laterais da tampa da caixa de bornes e abri-la (veja imagem Caixa de bornes).
3. Desatarraxe o parafuso do grampo do cabo e os parafusos dos bornes relativos ao tipo de ligação necessária e posicione os grampos de ligação conforme a tabela e os desenhos a seguir.
4. Posicione os fios de acordo com a tabela e os desenhos abaixo e efetue a ligação apertando todos os parafusos dos bornes.

Tensão tipo e frequência rede	Ligações electrolycas					Caixa de bornes
400V 3-N ~ 150 Hz	1 L1	2 L2	3 L3	4 N	5	Trifásica 400

1. Fixe o cabo de alimentação na apropriada braçadeira e feche a tampa.

Fase Grampo Fase Fase Neutro Terra

Trifásica 400

Ligação do cabo de alimentação à rede

No momento de efetuar a ligação diretamente na rede, instale entre o aparelho e a rede um interruptor omnipolar com uma abertura mínima de 3 mm entre os contatos.

! O técnico instalador é responsável pela realização correta da ligação elétrica e pela obediência às regras de segurança.

Antes de efetuar a ligação, certifique-se de que:

• a tomada tenha uma ligação à terra e esteja em conformidade com a legislação;
• a tomada tenha a capacidade de suportar a energia máxima de potência do aparelho, indicada na placa de identificação colocada no aparelho;
• a tensão de alimentação esteja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não utilize extensões nem tomadas múltiplas.

! Depois de ter instalado o aparelho, o acesso ao cabo elétrico e à tomada de corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido. ! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados.

A Empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

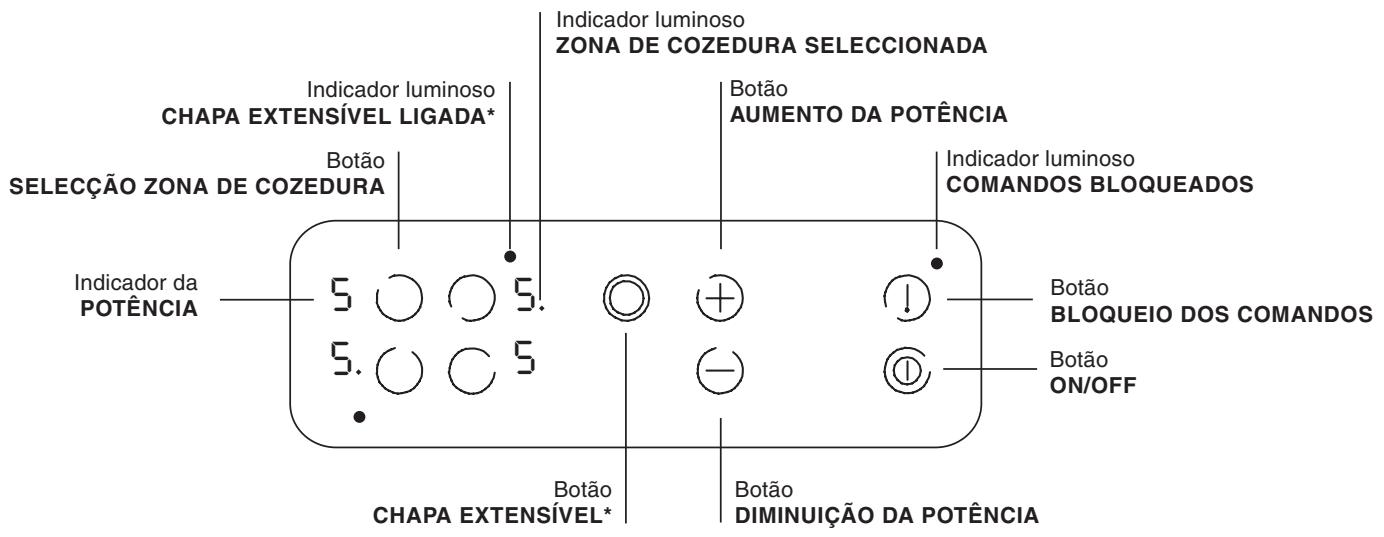

Painel de comandos

O painel de comandos descrito a seguir está representado para fins explicativos: pode não ser uma exata reprodução do modelo comprado.

• Botão ON/OFF para ligar e desligar o aparelho.
• Botão BLOQUEIO DOS COMANDOS para impedir alterações acidentais das regulações do plano de cozedura (veja Início e Utilização).
• Indicador luminoso COMANDOS BLOQUEADOS sinaliza o bloqueio dos comandos (veja Início e Utilização).
• Indicador luminoso ZONA DE COZEDURA SELECIONADA indica que a zona de cozedura relativa foi selecionada e são portanto possíveis as várias regulações.
• Botão SELEÇÃO ZONA DE COZEDURA para selecionar a zona de cozedura desejada.
• Indicador POTÊNCIA sinaliza visualmente o nível de calor alcançado.
• Botão AUMENTO POTÊNCIA para ligar a chapa e regular a potência (veja Início e Utilização).
• Botão DIMINUIÇÃO POTÊNCIA para regular a potência e desligar a chapa (veja Início e Utilização).
• Botão CHAPA EXTENSÍVEL* para acionar a chapa extensível (veja Início e Utilização).
• Indicador luminoso CHAPA EXTENSÍVEL LIGADA*: indica que a chapa extensível está ligada.

A cola aplicada nas guarnições deixa alguns resíduos de graxa no vidro. Antes de utilizar o aparelho, é recomendável eliminá-la com um produto não abrasivo apropriado para a manutenção. Durante as primeiras horas de utilização, pode ser que note odor de borracha, que em todo o caso logo desaparecerá.

Quando o plano de cozedura for ligado eletricamente, toca um breve sinal acústico (antes de alguns segundos). Somente neste ponto será possível ligar o plano de cozedura.

Acender o plano de cozedura

Para acender o plano de cozedura, manter pressionada a tecla ① por aproximadamente um segundo.

Cada uma das zonas de cozedura é acionada mediante o dispositivo de regulação da potência constituído por dois botões (- e +).

• Carregue na tecla para ativar a chapa, em seguida programe a potência desejada através das teclas ← e .
• Para definir diretamente a potência máxima, carregue brevemente no botão (-) .
• É possível acelerar os tempos de aquecimento de uma zona de cozedura da seguinte maneira:
• regule a potência da zona de cozedura no máximo (9);
• e, em seguida, carregue no botão : no display da potência aparecerá “A”; 3. este ponto, defina a potência a qual desejar chegar para a cozedura (por exemplo: 5).

Quando chegar a esta temperatura, a função de aquecimento rápido se interromperá automaticamente e a cozedura prosseguirá normalmente com a potência 5.

• Presente apenas em alguns modelos.

Acender as zonas de cozedura extensíveis*

• Chapa dupla:
• Carregue no botão ⊕ para ativar a zona de cozedura mais interna.
• Carregue no botão ⊙ para ativar (ou desativar) a segunda zona de cozedura.
• Chapa tripla:
• Carregue no botão © para ativar a zona de cozedura intermédia.
• Carregue duas vezes no botão © para ativar toda a zona de cozedura.

! Para voltar a uma zona de tamanho menor, carregue novamente no botão.

• Carregue na tecla: a potência da zona de cozedura descerá progressivamente até se desligar.
• Em alternativa, carregue nas teclas → e ⊕ simultaneamente: a potência volta imediatamente para 0 e a zona de cozedura desliga-se.

Bloqueio dos comandos

Quando um plano de cozedura estiver a funcionar, é possível bloquear os comandos para evitar riscos de modificações acidentais das regulações (crianças, operações de limpeza etc.). Carregando no botão ① os comandos se bloquearão e o indicador luminoso situado acima do botão se acenderá.

Para voltar a modificar as regulações (por exemplo interromper a cozedura), será necessário

desbloquear os comandos: carregue no botão por alguns instantes; o indicador luminoso se apagará e os comandos se desbloquearão.

Desligar o plano de cozedura

Carregue no botão ①; o aparelho se desligará.

Se os comandos do aparelho estiverem bloqueados, continuarão bloqueados mesmo antes de ter acendido novamente o plano de cozedura.

Para poder acender novamente o plano, será necessário primeiro desbloquear os comandos.

Elementos aquecedores

No plano de cozedura, conforme os modelos, podem ser instalados elementos aquecedores de dois tipos: halógenos e irradiantes.

Os halógenos transmitem o calor mediante irradiação da lâmpada halógena que contêm.

• Caracterizam-se pelas propriedades similares às típicas do gás: rápida resposta aos comandos, visualização instantânea da potência.

Os elementos radiantes são constituídos por uma multiplicidade de espirais que asseguram uma repartição uniforme do calor no fundo do recipiente, para um resultado perfeito de todas as cozeduras com fogo lento: cozidos, molhos ou para aquecer pratos.

Conselhos práticos para utilizar este aparelho

Para obter as melhores performances da placa:

• empregue panelas com fundo chato, para ter a certeza que haverá uma perfeita aderência à zona de aquecimento.

• Empregue panelas com diâmetro suficiente para cobrir inteiramente a zona de aquecimento, de maneira que se aproveite inteiramente o calor disponível.

• Certifique-se de que o fundo das panelas está sempre perfeitamente enxuto e limpo, para assegurar uma aderência certa e uma longa durabilidade não somente das zonas de cozedura, mas também das próprias panelas.
• Evite utilizar as mesmas panelas que emprega nos queimadores a gás: a concentração de calor nos queimadores a gás poderá deformar o fundo das panelas, que desta maneira perderá aderência.
• Nunca deixe uma zona de cozedura acesa sem uma panela, porque o seu aquecimento, ao chegar rapidamente ao nível maior, poderá danificar os elementos de aquecimento.

Níveis de potência aconselhados para os vários tipos de cozedura:

Potências	Chapa(PCQUENA) (1100->1400 W)	Chapa(média (1800->2000 W)	Chapa grande (2300->2500 W)
Mini	Chocolate	Esquentar	Cozinho em fogo brando
Médio	Molho	Cozinho em fogo brando	Ferver liquidos
Maxi	Cozinho em fogo brando	Ferver liquidos	Fritar/ Grelhar

Dispositivos de segurança

Se o plano for ligado mas ficar inutilizado por aproximadamente 2 minutos, será ativada a função de bloqueio dos comandos. Se a mesma situação durar por outros 4 minutos, o plano irá desligar-se automaticamente.

Uma utilização prolongada do plano de cozedura pode provocar aquecimento excessivo dos componentes eletrónicos.

Nestes casos, um dispositivo de proteção térmica impõe temporariamente uma pequena potência (de 3) nas zonas de cozedura dianteiras até a temperatura ter diminuído para um nível aceitável.

Interruptor de segurança

O aparelho é dotado de um interruptor de segurança que desliga as zonas de cozedura automaticamente quando é alcançado um tempo maior de utilização a um determinado nível de potência. Durante uma interrupção de segurança, o display indicará "0".

Exemplo: a chapa posterior direita está programada no 5, enquanto a chapa anterior esquerda no 2. A posterior direita irá desligar-se antes de 3 horas de funcionamento, a anterior esquerda antes de 10 horas.

Nival de potência	Duração limite de funcionaimento
1-2	10 horas
3	5 horas
4	4 horas
5-6	3 horas
7-8	2 horas
9	1 horas

Sinal acústico

Algumas anomalias, nomeadamente:

• um objeto (panela, talher etc.) foi deixado mais de 10 segundos na área de comandos;
• um derramamento na área dos comandos,
• uma pressão exercida por muito tempo em um botão pode provocar uma sinalização acústica. Resolver a causa do mau funcionamento para o sinal sonoro deixar de tocar. Nestas situações os comandos bloqueiam-se automaticamente: para desbloqueá-los carregue na tecla (1), as programações são mantidas. Se a causa da anomalia não for removida, o sinal acústico persistirá e o plano irá desligar-se.

! Este aparelho foi concebido e fabricado em conformidade com as normas internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

CE Este aparelho está em conformidade com as seguintes Diretivas da Comunidade

Europeia:

-73/23/CEE de 19/02/73 (Baixa Tensão) e posteriores alterações; -89/336/CEE de 03/05/89 (Compatibilidade Eletromagnética) e posteriores modificações; -93/68/CEE de 22/07/93 e posteriores modificações.

Segurança geral

• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque no aparelho com os pés descalços ou com as mãos ou os pés molhados ou húmidos.
• Este aparelho deve ser empregado para cozer alimentos, somente por pessoas adultas e segundo as instruções apresentadas neste folheto. Não utilize o plano como superfície de apoio ou como tábua de cortar.
• A placa de vitrocerâmica é resistente às batidas mecânicas, entretanto pode rachar-se (ou eventualmente partir-se) se for batida com um objeto pontiagudo, com um utensílio. Nestes casos, desligue imediatamente o aparelho da rede de alimentação e contacte a assistência técnica.
• Se a superfície do plano estiver rachada, desligue o aparelho para evitar a possibilidade de choques elétricos.
• Evite que o cabo de alimentação de outros eletrodomésticos encoste-se em partes quentes do plano de cozedura.
• Não se esqueça que a temperatura das zonas de cozedura permanece muito alta pelo menos trinta minutos depois. O calor residual é sinalizado quando um indicador (veja Início e Utilização).
• Mantenha a devida distância da placa de quaisquer objetos que possam se derreter, por exemplo, objetos de plástico, de alumínio ou produtos com um alto conteúdo de açúcar. Preste muita atenção com as embalagens e as películas de plástico ou alumínio:

se deixá-los sobre as superfícies que ainda estiverem quentes ou mornas, poderá causar um dano grave à placa.

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não puxe pelo cabo para desligar a ficha da tomada elétrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede elétrica.

Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A diretiva Europeia 2002/96/CE relativa a resíduos de equipamentos elétricos e eletrônicos (REEE) prevê que os eletrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos não mais utilizados devem ser recolhidos separadamente para otimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo da lixeira cancelada está indicado em todos os produtos para lembrar o dever de coleta seletiva. Para maiores informações sobre a correta eliminação dos eletrodomésticos, os proprietários poderão contatar o serviço de coleta pública ou os revendedores.

Antes de realizar qualquer operação, desligue o aparelho da alimentação elétrica.

Limpeza do aparelho

Evite o emprego de detergentes abrasivos ou corrosivos, tais como sprays para churrasqueiras e fornos, tira-manchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva: podem arranhar irremediavelmente a superfície. Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar o aparelho. Para a manutenção ordinária, é suficiente lavar o plano com uma esponja úmida e, em seguida, enxugar com papel absorvente de cozinha. Se o plano estiver muito sujo, esfregue com um produto especial para limpeza de superfícies em vidro cerâmico, enxágue e enxugue. Para tirar as acumulações de sujeira maiores, use uma espátula apropriada. Intervenha assim que possível, sem aguardar que o aparelho esfrie, para evitar que resíduos grudem. Podem ser obtidos excelentes resultados se usar uma esponja especial de fios de aço inoxidável – exigência para planos em vidro cerâmico – molhada de água e sabão. No caso em que no plano de cozimento tenham-se acidentalmente fundido objetos ou materiais como plástico ou açúcar, remova-os imediatamente com a espátula, enquanto a superfície ainda estiver quente. Depois de limpo, o plano poderá ser tratado com um produto especial para a manutenção e a proteção: a película invisível deixada por este produto protegerá a superfície se algo for derramado durante o cozimento. É recomendável realizar estas operações com o aparelho morno ou frio. Lembre-se sempre de enxaguar com água limpa e enxugar o plano com cuidado: para não acontecer de resíduos de produtos grudarem-se na sucessiva cozedura.

Quadro em aço inoxidável (somente nos modelos com moldura)

O aço inoxidável pode manchar-se por causa da alta quantidade de calcário na água em contato durante muito tempo com o metal, ou por conta de produtos de limpeza muito agressivos que contenham fósforo.

É aconselhável enxaguar com água abundante e enxugar com cuidado, antes de ter limpado o plano. Se for derramada água, enxugue-a rapidamente com cuidado.

Alguns planos de cozimento têm uma moldura de alumínio parecida com o aço inoxidável. Não utilize produtos para a limpeza e o desengorduramento não idôneos para o alumínio.

Desmontar o plano

Caso seja necessário desmontar o plano de cozimento:

1. remova os parafusos que fixam as molas de centragem nos lados;
2. solte os parafusos dos ganchos de fixação nos ângulos;
3. extraia o plano de cozimento do vão do móvel.

Recomendamos que se evite tentar o acesso aos mecanismos internos para tentar uma reparação. Em caso de avaria, contatar a Assistência Técnica.

Nestas tabelas está indicado, modelo por modelo, os valores de absorção energética, o tipo de elemento aquecedor (halógeno ou radiante) e o diâmetro de cada zona de cozimento.

PLANOS DE COZEDURA	TK 64 SD TK 64 SD IX TK 64 SD BI		TK 64 CL TK 64 S TK 64 S IX		TK 63 T TK 63 T BI
Zonas de cozedura	Potência (em W)	Diâmetro (em mm)	Potência (em W)	Diâmetro (em mm)	Potência (em W)	Diâmetro (em mm)
Traseiro es q.	RD 2300-1000	210	R 2300	210
Dianteiro es q.	R 1200	145	R 1200	145
Traseiro dir.	R 1200	145	R 1200	145	R 600	120
Dianteiro dir.	R 1800	180	R 1800	180	R 1800	180
Es querda					RT 1050/1950/2700	250
Potência total	6500		6500		5100
	R = irradiante燮, RD = irradiante duplo, RT = irradiante triplo

Espanhol, 34

Português, 45

Holandês, 56

Conteúdo

Instalação, 57-59

Posicionamento
