DPW-2000-SC - Lavadora de alta pressão Defort - Manual de utilização gratuito

Tipo de produto	Lavadora de alta pressão elétrica
Marca	Defort
Modelo	DPW-2000-SC
Potência nominal	2000 W
Pressão máxima	120 bar
Fluxo de água máximo	6 L/min
Tensão de alimentação	220-240 V ~ 50 Hz
Dimensões (C × L × A)	40 × 30 × 50 cm
Peso	10 kg
Comprimento do cabo de alimentação	5 m
Comprimento da mangueira de alta pressão	8 m
Capacidade do reservatório de detergente	1 L
Tipo de motor	Motor elétrico sem escovas
Funções principais	Lavagem de alta pressão, enxágue, aplicação de detergente
Acessórios incluídos	Lança com ponta ajustável, bico rotativo, escova de lavagem, mangueira de alta pressão
Manutenção e limpeza	Limpar o filtro de entrada de água regularmente, drenar após uso em tempo frio
Segurança	Desligamento automático em caso de superaquecimento, proteção contra vazamentos de água
Peças de reposição e reparabilidade	Disponíveis no site do fabricante e revendedores autorizados
Informações gerais	Uso doméstico, nível sonoro 75 dB(A)

Perguntas frequentes - DPW-2000-SC Defort

Como iniciar a lavadora de alta pressão DPW-2000-SC ?

Certifique-se de que o fornecimento de água está aberto e que a lança está na posição de baixa pressão. Conecte o aparelho a uma tomada elétrica, pressione o botão liga/desliga. Aguarde alguns segundos até que a pressão aumente antes de usar o gatilho.

O que fazer se a pressão estiver baixa?

Verifique se o filtro de entrada de água não está obstruído, se a mangueira não está dobrada e se o fornecimento de água é suficiente. Se o problema persistir, consulte o manual para a descalcificação da bomba.

Posso usar detergente com este aparelho?

Sim, o DPW-2000-SC está equipado com um reservatório de detergente. Encha-o com um produto adequado, em seguida, use o bico de baixa pressão para aplicar o detergente. Enxágue em seguida com alta pressão.

Como limpar o filtro do aparelho?

Desconecte o aparelho e feche a entrada de água. Remova o filtro localizado na entrada de água, limpe-o com água limpa e uma escova macia, depois recoloque-o no lugar.

O que fazer em caso de congelamento no inverno?

Esvazie toda a água do aparelho e da mangueira após cada uso no inverno. Se a água congelar no interior, deixe descongelar à temperatura ambiente antes de reutilizar. Não aqueça diretamente.

O aparelho para de repente, o que fazer?

Isso pode ser devido a um superaquecimento do motor ou a uma sobrepressão. Verifique se o fornecimento de água está aberto e se a lança não está bloqueada. Deixe esfriar alguns minutos antes de reiniciar.

Que tipo de tomada elétrica é necessária?

O aparelho funciona em uma tomada elétrica padrão de 220-240 V com terra. Use uma extensão adequada (seção mínima de 2,5 mm²) se necessário.

Como ajustar a pressão de saída?

A pressão é ajustada girando o bico localizado na extremidade da lança. Gire para obter um jato mais concentrado (alta pressão) ou mais difuso (baixa pressão).

Posso usar produtos químicos diferentes do detergente?

Não, use apenas detergentes especialmente projetados para lavadoras de alta pressão. Produtos químicos agressivos podem danificar as vedações e a bomba.

Onde encontrar peças de reposição para o DPW-2000-SC?

As peças de reposição estão disponíveis no site oficial da Defort ou em revendedores autorizados. Consulte o manual para as referências das peças (mangueira, vedações, bicos, etc.).

MANUAL DE UTILIZADOR DPW-2000-SC Defort

PT Manual de instruções .....21

- PELIGRO DE REVENTAMIENTO

ALMACENAMIENTO Y TRANSPORTE

INSTRUÇÕES DE SEGURANÇA E FUNCIONAMENTO

MÁQUINA DE LAVAGEM DE ALTA PRESSÃO

Para a sua própria segurança e para a segurança dos outros, leia cuidadosamente estas instruções antes de utilizar este aparelho.

ADVERTÊNCIA! Leia sempre cuidadosamente as instruções para produtos eléctricos antes da sua utilização. Vai ajudá-lo a compreender o produto mais facilmente e a evitar riscos desnecessários. Guarde este manual de instruções num local seguro para futuras utilizações.

CONTEÚDOS

1. Dados da máquina
2. Instruções de segurança
3. Montagem
4. Utilização
5. Serviço e manutenção

1. DADOS DA MÁQUINA

INTRODUÇÃO

A máquina de lavagem de alta pressão é rápida e eficaz para limpar veículos, máquinas, barcos, edifícios, etc., através da remoção de sujidade persistente, utilizando água limpa e detergentes químicos. Quando utilizar detergentes químicos, utilize apenas do tipo biodegradável. Limpe apenas motores de veículos em áreas onde estejam instalados depósitos de óleo adequados.

ESPECIFICAÇÃO TÉCNICA

Tensão CA 230 V
Potência: 1800W
Pressão de funcionamento 90 bar
Pressão máx. de fornecimento de água 135 bar
Temperatura máx. da água 50°C
Fluxo de funcionamento 6.0 L/min
Comprimento da mangueira	3 m
Peso	7.5 kg

2. INSTRUÇÕES DE SEGURANÇA

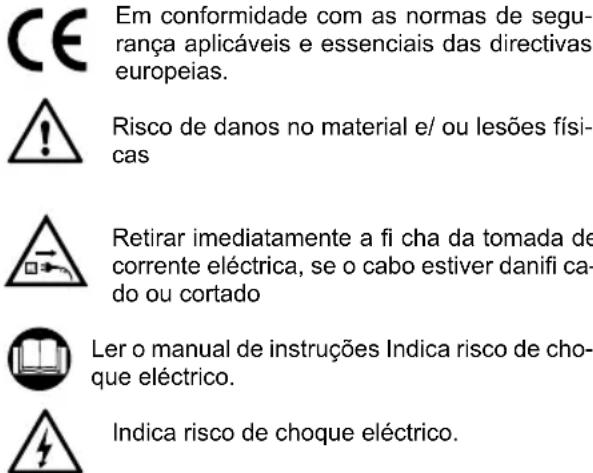

EXPLICAÇÃO DOS SÍMBOLOS

Neste manual e/ou na máquina, são utilizados os seguintes símbolos:

Em conformidade com as normas de segurança aplicáveis e essenciais das directivas europeias.

Risco de danos no material e/ ou lesões físicas

Retirar imediatamente a fi cha da tomada de corrente eléctrica, se o cabo estiver danifi ca-do ou cortado

Ler o manual de instruções Indica risco de choque eléctrico.

Sempre que utilizar máquinas eléctricas, observe os regulamentos de segurança aplicáveis no seu país de modo a reduzir os riscos de incêndios, choques eléctricos e danos pessoais. Leia as seguintes instruções de segurança, bem como as instruções de segurança incluídas.

Guarde estas instruções num local seguro!

SEGURANÇA ELÉCTRICA

• Verifique sempre se a sua tensão de alimentação corresponde ao valor indicado na chapa de classificação.
• Quando substituir cabos ou fichas antigos: Elimine imediatamente cabos e fi chas antigos logo que instale os novos. É perigoso inserir a tomada de um cabo solto numa tomada de parede.
• Quando utilizar cabos de extensão: Utilize apenas um cabo de extensão aprovado, que se adequado à potência da máquina. Os núcleos devem ter um diâmetro mínimo de 1,5 mm². Quando um cabo de extensão se encontrar numa bobine, desenrole-o totalmente.
• Todas as ligações eléctricas, por exemplo, cabo de extensão, devem ser do tipo impermeável para utilização ao ar livre e apresentar a marca respectiva. Os cabos de extensão devem contar com três fi os, um dos quais será de LIGAÇÃO À TERRA.

DESLIGUE IMEDIATAMENTE A MÁQUINA NO CASO DE

1. Mal funcionamento da tomada de corrente eléctrica, do cabo de alimentação ou danifi cação do cabo.
2. Interruptor danifi cado.
3. Fumo ou cheiro do isolamento qqueimado.

REGRAS DE SEGURANÇA ESPECÍFICAS

O manual de UTILIZAÇÃO e MANUTENÇÃO constitui uma parte essencial do equipamento e deve ser guardado num local seguro para consultas futuras. Se vender o equipamento, deve entregar o manual ao novo proprietário.

• Antes de iniciar o equipamento, certifique-se de que recebe água correctamente. Utilizar o equipamento sem água pode danifi car os vedantes.
• Não desligue a tomada puxando pelo fio.
• Se estiver muito distante do objecto que pretende limpar, não movimento o aparelho para uma posi-

ção mais próxima puxando pela mangueira de alta pressão; utilize a pega fornecida.

• Nas versões não equipadas com o dispositivo TSS, não utilize o aparelho por mais de 1-2 minutos com a pistola fechada, uma vez que pode danifi car os vedantes.
• Proteja o equipamento do congelamento durante o Inverno.
• Não obstrua as grelhas de ventilação durante o funcionamento.
• A secção cruzada de quaisquer cabos de extensão utilizada deve ser proporcional ao seu comprimento, ou seja, quanto mais longo for o cabo de extensão, maior deve ser a secção cruzada; devem ser utilizados cabos com um nível de protecção de "IPX5".
• Coloque o equipamento O MAIS PERTO POSSÍVEL do fornecimento de água.
• A embalagem é facilmente reciclável e deve ser eliminada em conformidade com os regulamentos em vigor no país de instalação.
• Utilize o equipamento apenas com os acessórios e peças sobressalentes autorizados pelo fabricante. A utilização de acessórios e peças sobressalentes originais assegura um funcionamento seguro e sem problemas.
• O aparelho deve ser utilizado numa superfície estável e segura.
• Evite o accionamento inadvertido do gatilho. Não transporte a lança/corpo do gatilho com a mão sobre o gatilho. Utilize sempre o mecanismo de bloqueio do gatilho.
• Certifique-se de que utiliza o bloqueio de segurança no gatilho, depois de interromper a utilização da máquina, para evitar o funcionamento acidental. (fi g 5)

“NÃO DEVE” DE SEGURANÇA

- EXPLOSÃO OU ENVENAMENTO

NÃO DEVE utilizar o equipamento com substâncias líquidas tóxicas ou infl amáveis, ou quaisquer produtos que não sejam compatíveis com o funcionamento correcto da máquina.

- PERIGO DE FERIMENTOS.

NÃO DEVE dirigir o jacto de água na direcção de pessoas ou animais.

- PERIGO DE CHOQUE ELÉCTRICO.

NÃO DEVE dirigir o jacto de água na direcção da própria unidade, partes eléctricas ou na direcção de outros equipamentos eléctricos.

- PERIGO DE CURTO-CIRCUITO.

NÃO DEVE utilizar a máquina ao ar livre se estiver a chover.

- PERIGO DE FERIMENTOS.

NÃO DEVE permitir que crianças ou pessoas não competentes utilizem a máquina.

- PERIGO DE CHOQUE ELÉCTRICO.

NÃO DEVE tocar na fi cha e/ou tomada com as mãos molhadas.

- PERIGO DE CHOQUE ELÉCTRICO E CURTOCIRCUITO.

NÃO DEVE utilizar a máquina se o cabo de corrente eléctrica estiver danifi cado.

- PERIGO DE EXPLOSÃO.

NÃO DEVE utilizar a máquina se a mangueira de alta pressão estiver danifi cada.

- PERIGO DE ACIDENTE.

NÃO DEVE bloquear o gatilho na posição de funcionamento.

- PERIGO DE ACIDENTE.

Verifique se as chapas de classificação estão afixadas à máquina, caso contrário, informe o seu representante da marca. As máquinas sem chapas de classifi cação NÃO DEVEM ser utilizadas, uma vez que não podem ser identifi cadas e são potencialmente perigosas.

- PERIGO DE EXPLOSÃO.

NÃO DEVE modifi car ou alterar a calibragem da válvula de segurança.

- ALTERAÇÃO PERIGOSA DO DESEMPENHO DE FUNCIONAMENTO.

NÃO DEVE alterar o diâmetro original do bocal da cabeça de vaporização.

- PERIGO DE ACIDENTE.

NÃO DEVE abandonar o equipamento sem supervisão.

- PERIGO DE CURTO-CIRCUITO. NÃO DEVE

movimentar a máquina puxando pelo cabo eléctrico.

"DEVE FAZER" DE SEGURANÇA

- PERIGO DE CURTO-CIRCUITO.

Todos os condutores eléctricos DEVEM SER PROTEGIDOS contra o jacto de água.

- PERIGO DE CHOQUE ELÉCTRICO.

A máquina SÓ DEVE SER LIGADA a uma fonte de alimentação correctamente ligada à terra.

- Recomendamos vivamente a utilização de um RCD (dispositivo de corrente residual) não superior a 30 mA, na tomada de corrente eléctrica durante a utilização deste aparelho.

- PERIGO DE FERIMENTOS.

A alta pressão pode fazer com que os materiais saltem de superfícies a alta velocidade; assim, DEVE USAR vestuário protector e óculos de segurança.

- PERIGO DE ARRANQUE ACIDENTAL.

Antes de efectuar qualquer trabalho na máquina, RETIRE a tomada.

- PERIGO DE FERIMENTOS.

Antes de premir o gatilho, AGARRE firmemente a pistola para compensar o impacto para trás.

- PERIGO DE CONTAMINAÇÃO.

CUMPRA com os requisitos da sua empresa de abastecimento de água local. De acordo com a norma DIN 1988, as máquinas de limpeza a jacto só podem ser ligadas a fontes de fornecimento de água potável se uma válvula de retro-fl uxo com um acessório de drenagem estiver instalado na mangueira de fornecimento.

- PERIGO DE ACIDENTE.

A manutenção e/ou reparação de componentes eléctricos DEVE ser levada a cabo por pessoal qualifi cado.

- PERIGO DE FERIMENTOS.

DESCARREGUE a pressão residual antes de desligar a mangueira do aparelho.

- PERIGO DE ACIDENTE.

Antes de utilizar o aparelho, VERIFIQUE sempre se os parafusos estão bem apertados e de que não existem peças partidas ou desgastadas.

- PERIGO DE EXPLOSÃO OU CHOQUE ELÉCTRICO.

UTILIZE apenas detergentes que não corroam os materiais de revestimento da mangueira de alta pressão/cabo eléctrico.

- PERIGO DE FERIMENTOS.

CERTIFIQUE-SE de que as pessoas e animais estão a uma distância mínima de 15m.

VÁLVULA DE SEGURANÇA

A válvula de segurança também funciona como uma válvula de limitação de pressão. Quando o gatilho da pistola é solto, a válvula de segurança abre-se e a água circula através da entrada da bomba.

3. MONTAGEM

LIGAR A MANGUEIRA E O CORPO DO 1 2

Antes de ligar as mangueiras ou o gatilho/lança, verifique todas as ligações para se certificar de que estão livres de todo o qualquer bloqueio.

• Aparafuse a mangueira de saída de pressão à máquina e certifi que-se de que está bem apertada.
• Ligue a lança de vaporização ao gatilho empurrando e torcendo o encaixe (fig 2). Certifiquque-se de que esta ligação foi correctamente executada e de que a baioneta está correctamente colocada. Certifi quese de que a mangueira não tem folgas.

4. UTILIZAÇÃO

FORNECIMENTO DE ÁGUA

• Certifique-se de que dispõe de um fornecimento de água adequado para alimentar a máquina de lava-gem a alta pressão. Verifi que se todas as ligações estão apertadas e se não existem quaisquer fugas na mangueira.
• A torneira de alimentação deve estar completamente aberta (não ligue ainda a máquina de lavagem de alta pressão).
• Agora, pressione o gatilho (em primeiro lugar, desactive o bloqueio) para permitir que a água passe através da unidade e elimine o ar.

ADVERTÊNCIA: Esta unidade só deve ser utilizada com água fria!

CABOS ELÉCTRICOS

Certifi que-se de que todos os cabos não apresentam danos antes de ligar a energia eléctrica.

A ligação dos cabos eléctricos deve ser feita por um electricista qualifi cado. Recomenda-se que o fornecimento eléctrico a este equipamento inclua um dispositivo de corrente residual, que interrompa a alimentação caso a fuga de corrente de ligação à terra exceda os 30 mA durante 30 ms ou um dispositivo que comprove o circuito de terra.

CUIDADO! A máquina pode provocar perturbações eléctrica durante o arranque.

Se o motor parar e falhar o reinicio, aguarde 10 a 30 minutos antes de reiniciar. CORTE TÉRMICO

CUIDADO! A máquina de lavagem só deve ser utilizada com água limpa; a utilização de água não fi Itrada ou substância químicas

corrosivas provoca danos no equipamento.

Ligue o interruptor do motor, colocando-o na posição "0".

Verifi que se a tensão de alimentação eléctrica e a frequência (Volts/Hz) correspondem aos valores na chapa de classifi cação do equipamento. Ligue a máquina de lavagem de alta pressão e ligue a unidade no interruptor principal.

AJUSTAR O BOCALO 3

A água pode ser vaporizada a partir do bocal linearmente ou na forma de ventoinha. Em primeiro lugar, ligue a pressão e, em seguida, ajuste o bocal. O fi Itro de entrada de água deve ser inspeccionado regularmente, de modo a evitar bloqueios e a restrição de fornecimento de água à bomba. (fi g 4)

UTILIZAR A GARRAFA DE DETERGENTE

Para assegurar a saída do detergente do reservatório, remova o colar da barra de pulverização na direcção indicada pela seta (fi g. 3a).

O bocal de detergente e depósito liga-se à extremidade do conjunto do gatilho, tal como encaixa a lança. Encha o depósito de detergente com o detergente líquido. Agora, quando premir o gatilho com a máquina em funcionamento, o detergente é vaporizado em conjunto com a água.

PROCEDIMENTO DE LIMPEZA RECOMENDADO

Dissolva a sujidade aplicando o detergente com o jacto da ventoinha na superfície seca. Em superfícies verticais, trabalhe de baixo para cima. Deixe o detergente actuar durante 1 a 2 minutos, mas não deixe secar. Aplique o jacto de alta pressão, mantendo o bocal a uma distância mínima de 30 cm da superfície, trabalhando de baixo para cima. Evite que a água de enxaguamento corra em superfícies não lavadas.

DESLIGAR A MÁQUINA DE LAVAGEM

CUIDADO: Nunca desligue a mangueira de alta pressão da máquina enquanto o sistema estiver pressurizado. Siga o procedi-

mento correcto:

1. Desligue o lavador de pressão, utilizando o interruptor da máquina.
2. Desligue a unidade da fonte de corrente eléctrica.
3. Desligue o fornecimento de água na torneira.
4. Prima o gatilho da pistola para despressurizar o sistema.
5. Desligue a mangueira de fornecimento da máquina.
6. Limpe todas as superfícies da unidade com um pa- no limpo e húmido.
7. Engrene o mecanismo de bloqueio.

RESOLUÇÃO DE PROBLEMAS

1. Quando ligada, a máquina não começa a

- A ficha não está bem ligada ou a tomada de corrente eléctrica está defeituosa

Verifique a ficha, a tomada e o fusível.

- A tensão eléctrica é inferior aos requisitos mínimos para o arranque

- Verifi que se a tensão eléctrica é adequada.

- A bomba está presa

- Consulte as intruções de armazenamento. Desligue a unidade e deixe o motor arrefecer.

- A segurança térmica está defeituosa.

- Deixe a lança aberta com a água a correr

2. Pressão fl utuante

- A bomba suga ar

- Verifi que se todas as mangueiras e ligações estão estanques

3. Fuga de água da bomba

- Vedantes gastos

- Limpe e substitua ou consulte o representante.

4. O motor pára repentinamente

- O interruptor de segurança térmica danificou-se devido ao sobre-aquecimento.

- Verifi que se a tensão da corrente eléctrica corresponde às especificações. Um cabo de extensão, que é demasiado fi no e demasiado longo pode provocar um a queda de tensão e fazer com que o motor sobre-aqueça. Deixe arrefecer. Utilize cabos de extensão de alta tensão.

5. A bomba não chega à pressão necessária.

- Entrada de água, o fi ltro está entupido

- Limpe o fi ltro de entrada de água

- A bomba suga ar das ligações ou mangueiras

- Verifi que se todas as ligações estão apertadas

- Válvulas de sucção/distribuição estão entupidas ou gastas.

- Verifi que se a mangueira de alimentação de água não tem fugas

- Bocal da lança incorrecto ou gasto

- Solte e aperte novamente o parafuso de ajuste.

Verifi que e/ou substitua.

5. SERVIÇO E MANUTENÇÃO

ADVERTÊNCIA! Desligue o cabo eléctrico (fonte de alimentação eléctrica) antes de iniciar quaisquer operações de manutenção ou

preparação.

Certifi que-se de que a máquina não tem energia ao efectuar tarefas de manutenção no motor.

- Para assegurar um bom desempenho, verifique e limpe os fi Itros de sucção e detergente a cada 50 horas de funcionamento.

• Longos períodos de não utilização podem conduzir à formação de calcário. A partir do orifício na parte traseira, SOLTE o motor utilizando uma aparafusadora (para os modelos com esta característica).
• Em seguida, retire a aparafusadora e continue com as operações de reinício.

LIMPEZA

Mantenha as ranhuras de ventilação da máquina limpas para impedir o sobre-aquecimento do motor.

Limpe regularmente o corpo da máquina com um pano macio, de preferência, após cada utilização. Mantenha as entradas de ventilação livres de poeiras e sujidades. Retire sujidades mais resistentes com uma pano suave e humedecido com água com detergente. Não utilize solventes, tais como petróleo, álcool, amónia, etc., uma vez que estas substâncias podem danifi car as peças de plástico.

LUBRIFICAÇÃO

O aparelho não necessita de qualquer lubrifi cação adicional.

ARMAZENAMENTO E TRANSPORTE

Mantenha a máquina de lavagem de alta pressão em instalações secas e bem ventiladas, com uma temperatura não inferior a +5°C.

Utilize a máquina com um anti-congelante não corrosivo/não tóxico antes de guardar nos períodos de Inverno.

AVARIAS

Se surgir uma avaria devido ao desgaste num elemento, contacte o endereço de contacto apresentado no cartão da garantia.

Está incluído um desenho das peças sobressalentes que podem ser obtidas nos fi m destas instruções de funcionamento.

AMBIENTE

Para evitar danos durante o transporte, o aparelho é entregue numa embalagem sólida, composta essencialmente por material reciclável. Assim, certifi que-se de que utiliza as opções de reciclagem da embalagem.

GARANTIA

Leia os termos da garantia, que se encontra no cartão de garantia em separado.

Italiano

- PERICOLO DI INQUINAMENTO

PT DECLARAÇÃO DE CONFIRMIDADE CE

Declaramos sob nossa exclusiva responsabilidade que este producto cumpre as seguintes normas ou documentos normativos: EN 55014-1:2000+A1+A2; EN 61000-3-2:2000; EN 61000-3-3:1995+A1; EN 55014-2:1997+A1 conforme as disposições das directivas 2006/42/CEE, 2006/95/CEE, 2004/108/CEE.

RUIDO/VIBR AÇÕES Medido segundo EN 60 745 o nível de pressão acústica desta ferramenta é <75 dB(A) e o nível de potência acústica <90 dB(A) (espaço de erro: 3 dB).

PT INDICAÇÕES PARA A PROTECÇÃO DO MEIO AMBIENTE

Aparelhos eléctricos antigos são materiais que não pertencem ao lixo doméstico! Por isso pedimos para que nos apoie, contribuindo activamente na poupança de recursos e na protecção do ambiente ao entregar este aparelho nos pontos de recolha, caso existam.

IT AVVERTENZE PER LA TUTELA DELL'AMBIENTE

PT Reservado o direito a modificações
