MANUAL DE UTILIZADOR PSW003S Mitsai

Manual de InStruções

Caro(a) cliente,

Agradecemos a sua compra deste artigo.

Este aparelho foi sujeito a diversos testes laboratoriais, que atestam a sua qualidade. Para que a utilização do aparelho seja mais fácil, junto enviamos as instruções detalhadas do mesmo. Estas deverão assegurar uma rápida e segura utilização.

Queira ler atentamente as instruções e medidas de segurança que se encontram descritas neste manual.

Desejamos aos nossos clientes uma grande satisfação na utilização do seu novo aparelho.

Índice

1. Instruções de Segurança 27

1.1. Precauções Gerais 29

1. Descrição do Produto 30

2.1. Kit de Hardware 30

2.2. Montagem 31

2.2.1. Montagem em Parede de Cimento 31

2.2.1.1. Parede de Cimento 31

2.2.2. Montagem em Estrutura de Madeira 32

2.2.2.1. Estrutura de Madeira 32

2.2.3. Fixação da Placa VESA no Ecrã 33

2.2.4. Fixação da TV na Placa de Parede 35

1. Especificações Técnicas 35

2. Pós-Venda 36

3. Conservação do Ambiente 37

1. INSTRUÇÕES DE SEGURANÇA

ATENÇÃO RISCO DE CHOQUE ELÉTRICO NÃO ABRIR

ATENÇÃO: PARA EVITAR O RISCO DE CHOQUE ELÉTRICO NÃO RETIRE A TAMPA. O INTERIOR NÃO CONTÉM PEÇAS QUE POSSAM SER REPARADAS PELO UTILIZADOR. SOLICITE ASSISTÊNCIA A PESSOAL QUALIFICADO.

Avisos Importantes

Antes de utilizar o seu aparelho, leia atentamente este manual de instruções e guarde-o num sítio seguro, pois poderá precisar dele para consultas futuras.

Antes de pôr o seu aparelho em funcionamento, e de forma a garantir uma utilização correta, não o utilize se:

• Caiu ao chão;
• Notar algum vestígio de dano;
• Durante o seu funcionamento surgir alguma anomalia;

Para evitar perigos e deterioração do seu aparelho por utilizações incorretas, aconselha-se uma leitura atenciosa e cuidadosa das instruções.

O seu aparelho não deverá ser utilizado para outros fins que não estejam previstos no manual de instruções. A sua segurança está prevista apenas para uso doméstico e não para uso comercial. A utilização incorreta não será abrangida e cancela automaticamente o direito da garantia.

Assistência

Certifique-se que, em caso de avaria, entrega o seu aparelho para assistência a um técnico qualificado.

ESTE APARELHO PODE SER USA- DO POR CRIANÇAS COM 8 ANOS OU IDADE SUPERIOR E POR PES- SOAS COM CAPACIDADES FÍSICAS, SENSORIAIS OU MENTAIS REDUZI- DAS, OÚ PESSOAS COM FALTA DE EXPERIÊNCIA OU CONHECIMENTO SE LHES TIVER SIDO DADA SU- PERVISÃO OU INSTRUÇÕES EM RELAÇÃO AO USO DO APARELHO DE UM MODO SEGURO E SE PER- CEBEREM OS RISCOS ENVOLVI- DOS. AS CRIANÇAS NÃO DEVEM BRINCAR COM O APARELHO, A LIMPEZA E MANUTENÇÃO NÃO DEVEM SER FEITAS PÓR CRIANÇAS SEM SUPERVISÃO.

Estas instruções também estão disponíveis no www.suporteworten.pt

1.1. Precauções Gerais

• Por favor, leia atentamente o manual de instruções antes de usar o aparelho.
• Por favor, guarde este manual de instruções.
• Este produto foi concebido para ser instalado em paredes com estrutura de madeira e paredes sólidas de cimento.
• Antes de instalar, certifique-se de que a superfície de fixação vai suportar o peso combinado do equipamento e hardware.
• Nunca exceda a capacidade máxima de peso de 50kg ou poderá provocar uma falha na utilização do produto ou lesões pessoais.
• Este produto só deve ser usado em divisões interiores. A utilização deste produto ao ar livre poderá provocar falhas do produto ou danos pessoais.
• Este produto contém peças pequenas que poderão representar um perigo de asfixia se forem engolidos. Mantenha estes produtos afastados das crianças.
• Certifique-se de que estas instruções são lidas e completamente compreendidas antes de proceder à instalação. Se não tiver a certeza de alguma etapa desta instalação, procure um instalador profissional para assistência.
• A parede ou superfície de montagem deve ser capaz de suportar o peso combinado do ecrã e do suporte; se não for o caso, a estrutura deverá ser reforçada.
• Deve usar-se equipamento de segurança e ferramentas adequadas. São necessárias no mínimo duas pessoas para efetuar esta instalação. A não utilização de equipamento de segurança poderá provocar danos na proprie-

PT

dade, danos graves ou morte.

- Por favor verifique as articulações a cada dois meses, garantindo que os parafusos estão bem apertados.

2. DESCRIÇÃO DO PRODUTO

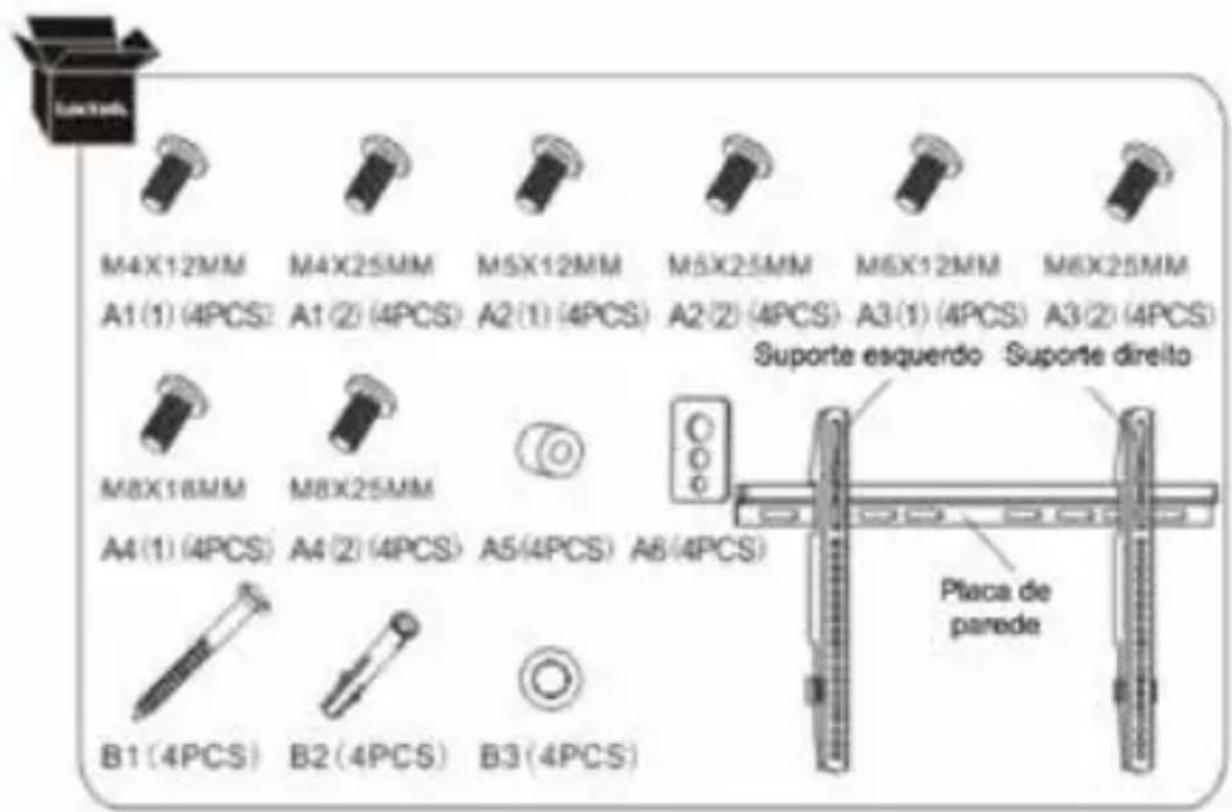

2.1. Kit de Hardware

M4X12MM A1 (1) (4PCS) M4X25MM A1 (2) (4PCS) MSX12MM A2 (1) (4PCS) MSX25MM A2 (2) (4PCS) MSX12MM A3 (1) (4PCS) MSX25MM A3 (2) (4PCS) M8X16MM A4 (1) (4PCS) M8X25MM A4 (2) (4PCS) A5 (4PCS) A6 (4PCS) B1 (4PCS) B2 (4PCS) B3 (4PCS) Suporte esquerdo - Suporte direto Placa de parede

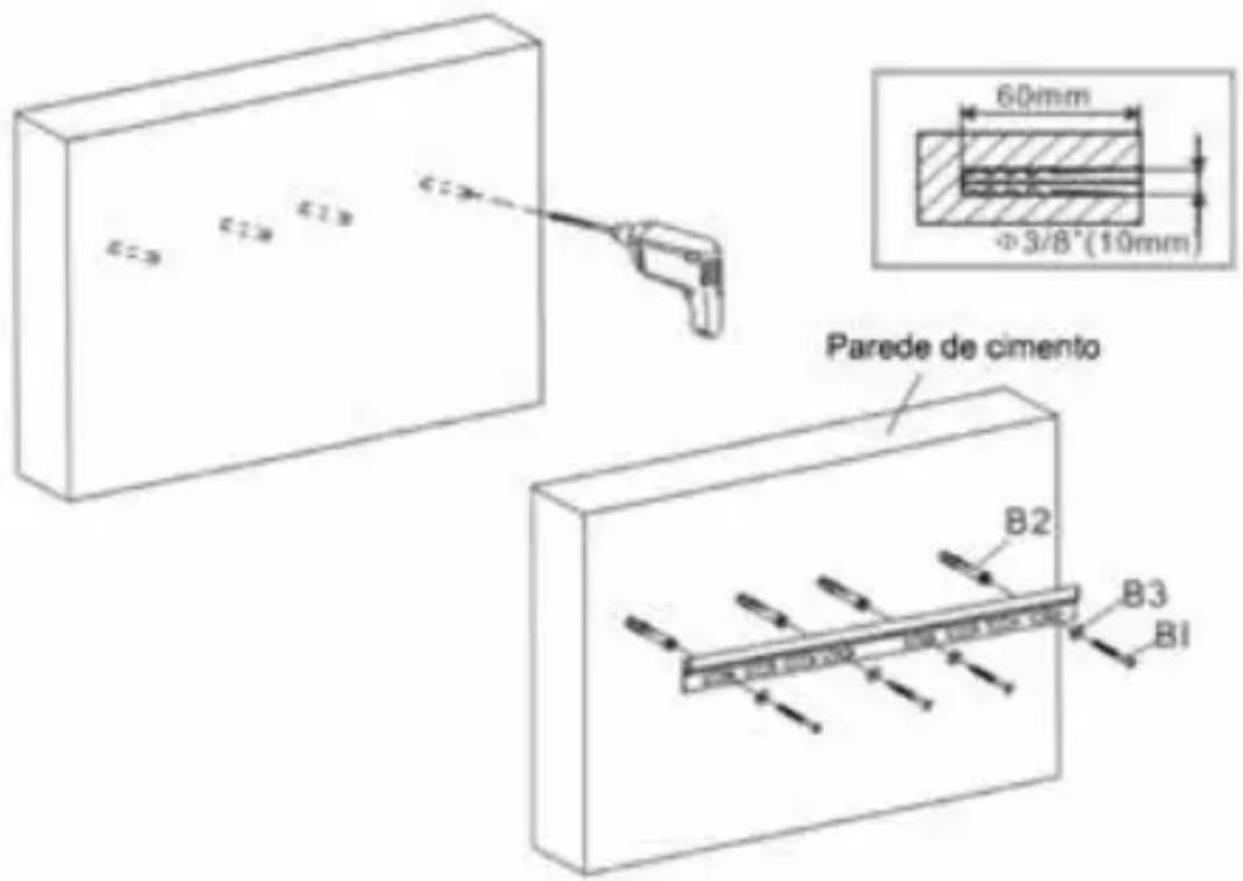

2.2.1. Montagem em Parede de cimento

2.2.1.1. Parede de cimento

ε=3 ε=2.5 ε=1.5 ε=2.5 60mm Φ3/8"(10mm) Parede de cimento B2 B3 BI

PT

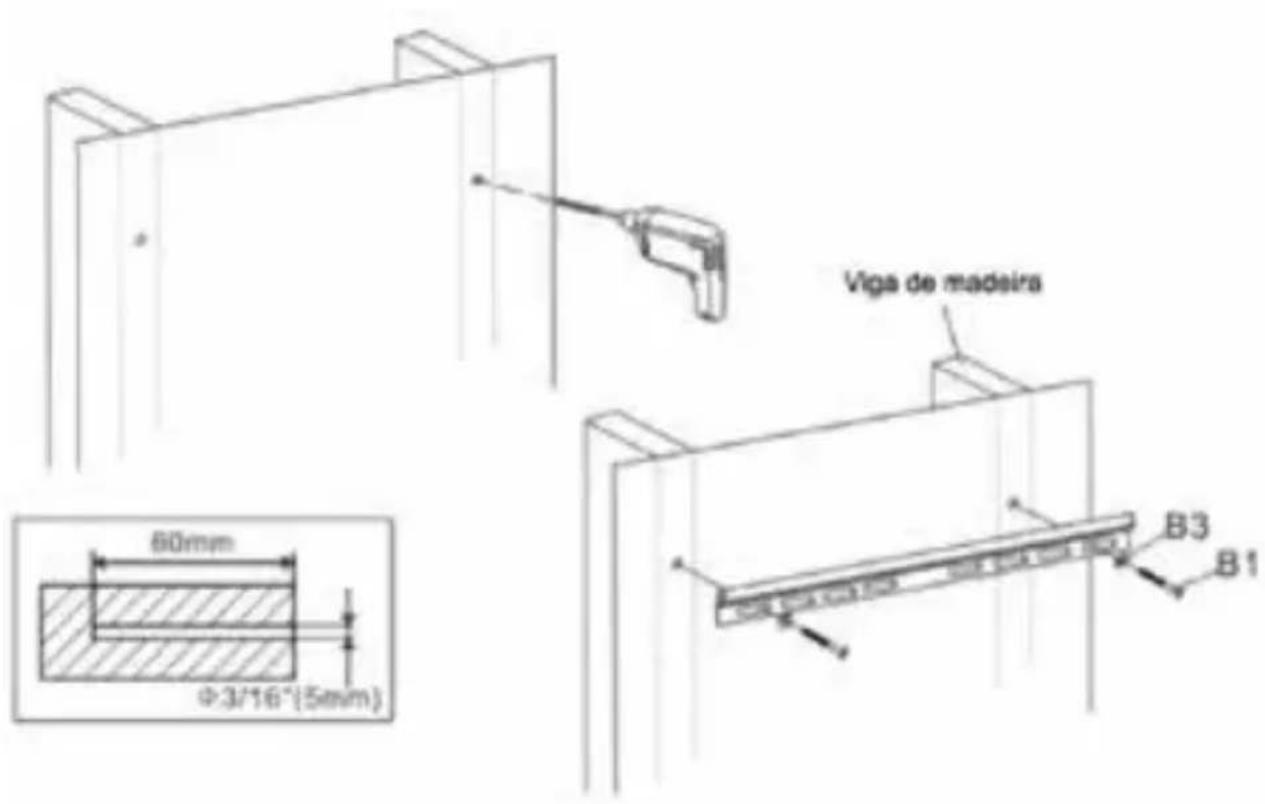

2.2.2. Montagem em Estrutura de Madeira 2.2.2.1. Estrutura de Madeira

Viga de madeira 60mm Φ3/16"(5mm) B3 B1

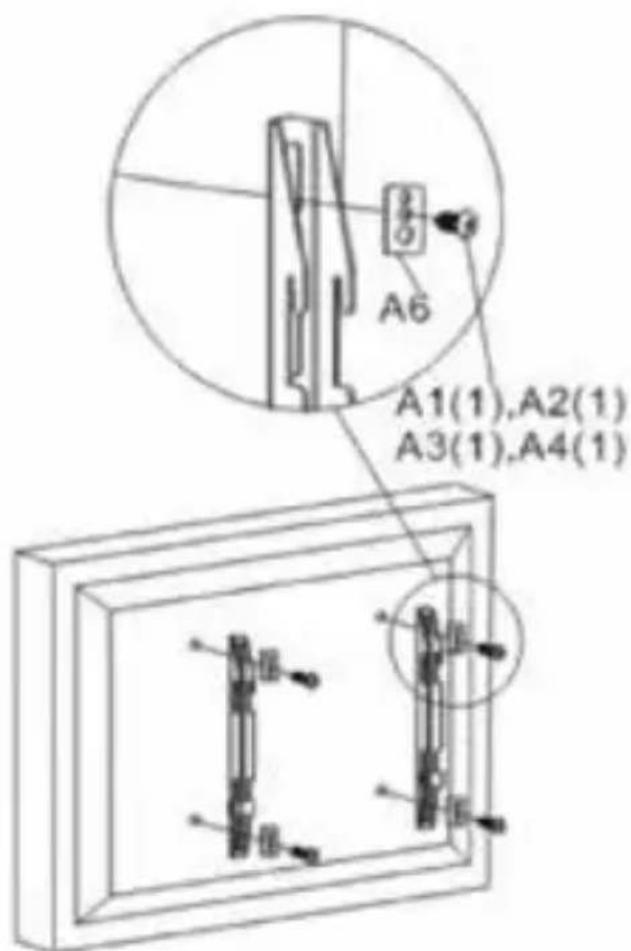

2.2.3. Fixação da Placa VESA no Ecrã

Para TV com ecrã de traseira plana:

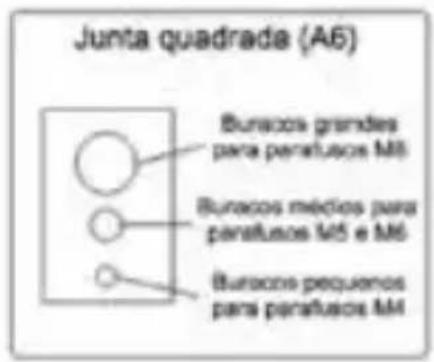

Junta quadrada (A6) Buracos grandes para parafusos M8 Buracos médio para parafusos M5 e M6 Buracos pequenos para parafusos M4

A6 A1(1),A2(1) A3(1),A4(1)

Junta quadrada (A6).

Buracos médios para parafusos M5 e M6.

Buracos pequenos para parafusos M4.

PT

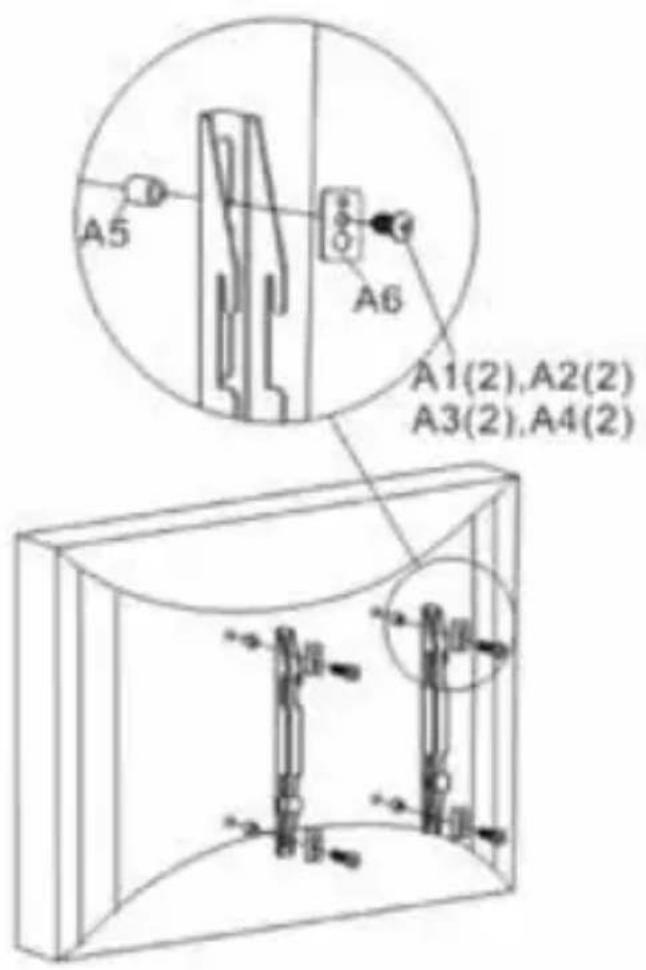

Para TV com traseira curvada ou obstruções:

Junta quadrada (A6) Bunacos grandes para perafusos M8 Bunacos médios para perafusos M5 e M6 Bunacos pequenos para perafusos M4

A5 A6 A1(2),A2(2) A3(2),A4(2)

Junta quadrada (A6).

Buracos médios para parafusos M5 e M6.

Buracos pequenos para parafusos M4.

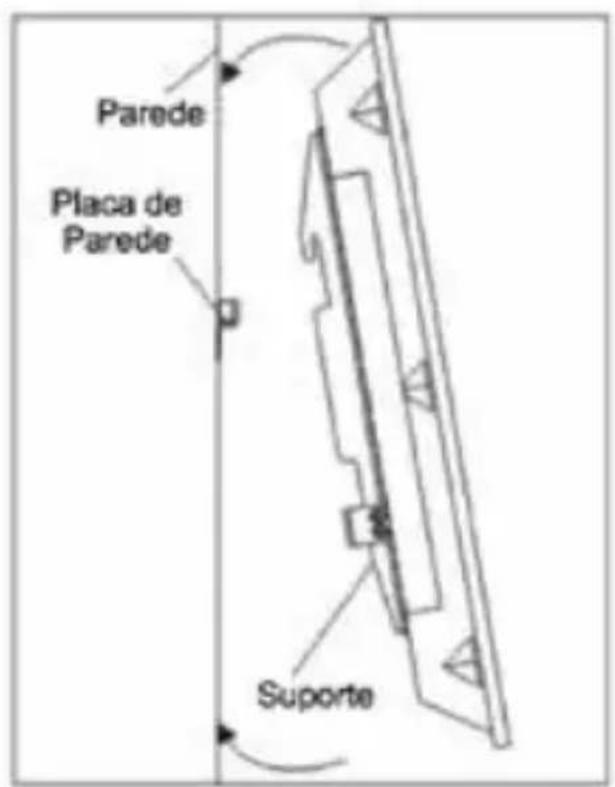

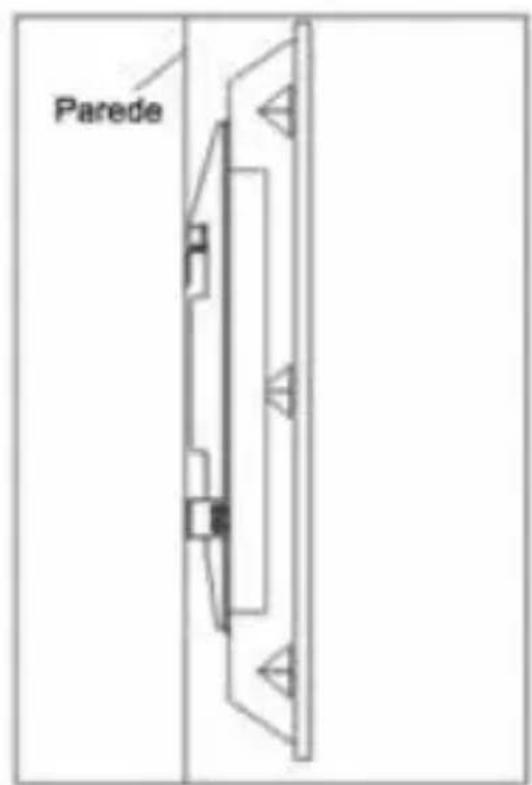

2.2.4. Fixação da TV na Placa de Parede

Parede Placa de Parede Suporte

Parede

3. ESPECIFICAÇÕES TÉCNICAS

Variação de tamanho da TV: 23" a 42".

Distância para a Parede: 29mm.

VESA: 400 x 300.

PT

A Mitsai concebeu este aparelho de forma a garantir a máxima fiabilidade. Contudo, se surgir algum problema, seguindo os procedimentos sugeridos neste capítulo, poderá conseguir determinar a sua causa.

Não abra o aparelho – risco de choque elétrico.

Se não conseguir solucionar o problema, contacte o vendedor ou fabricante.

Todos os utilizadores devem familiarizar-se com este capítulo. O facto de saber o que pode correr mal poderá ajudá-lo a evitar a ocorrência de problemas.

AVISO: qualquer tentativa de arranjar o aparelho sem contactar o fabricante irá invalidar a garantia.

Caso o problema persista, leve o seu aparelho a um balcão de pós-venda de qualquer loja Worten, Modelo ou Continente, para a resolução do problema.

A Worten Equipamentos para o Lar garante por um período de 2 anos, após a data de compra deste aparelho, uma garantia contra qualquer defeito de fabrico encontrado. A garantia pressupõe o correto uso e manutenção do artigo, nomeadamente de acordo com as instruções expressas neste manual. Caso não se verifiquem estas condições, as avaria não estarão cobertas pela garantia.

As reparações de aparelhos elétricos deverão ser efetuadas apenas por técnicos especializados, já que, não sendo feito pelos mesmos, poderão surgir posteriores

complicações nos aparelhos.

Para evitar perigos desnecessários, caso surjam avarias quer nos cabos ou em outro tipo de componentes, as reparações devem ser efetuadas nos postos de assistência técnica especializados, para as quais são necessárias ferramentas apropriadas.

5. conSerVação do aMblente

Com o objetivo de proteger o ambiente tentamos reduzir ao máximo o volume das embalagens que se limitam a três materiais de fácil separação: cartão, papel e plástico. O aparelho é constituído por material reciclável, uma vez desmontado por uma empresa especializada. Siga a legislação local respeitante à reciclagem de todo o material.
